Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa ngành chế biến nông sản thực phẩm tại Việt Nam, các tổ hợp nhà máy sản xuất đường đóng vai trò chiến lược trong chuỗi giá trị nông nghiệp công nghệ cao. Theo thống kê ngành công nghiệp chế biến, năng lượng điện chiếm từ 15% đến 22% chi phí vận hành trực tiếp của một nhà máy đường công suất trung bình - lớn. Hệ thống cung cấp điện (HTCCĐ) đóng vai trò huyết mạch, quyết định trực tiếp đến năng suất ép, hiệu suất tinh luyện và độ an toàn vận hành liên tục 24/7 trong suốt mùa vụ ép kéo dài.

Đặc thù dây chuyền sản xuất đường bao gồm nhiều công đoạn liên hoàn như bốc dỡ nguyên liệu, thái - nấu củ cải, cô đặc chân không, ly tâm tinh chế và sấy đóng bao. Việc mất điện đột ngột trong chu trình cô đặc hoặc nấu đường có thể dẫn đến đông kết đường mía trong đường ống, làm hỏng hàng trăm tấn bán thành phẩm và gây thiệt hại kinh tế hàng tỷ đồng. Do đó, nhà máy được phân loại là Hộ tiêu thụ loại II (với một số phụ tải điều hành loại III), đòi hỏi độ tin cậy cung cấp điện cực cao, có nguồn dự phòng tự động và khả năng cô lập sự cố linh hoạt.

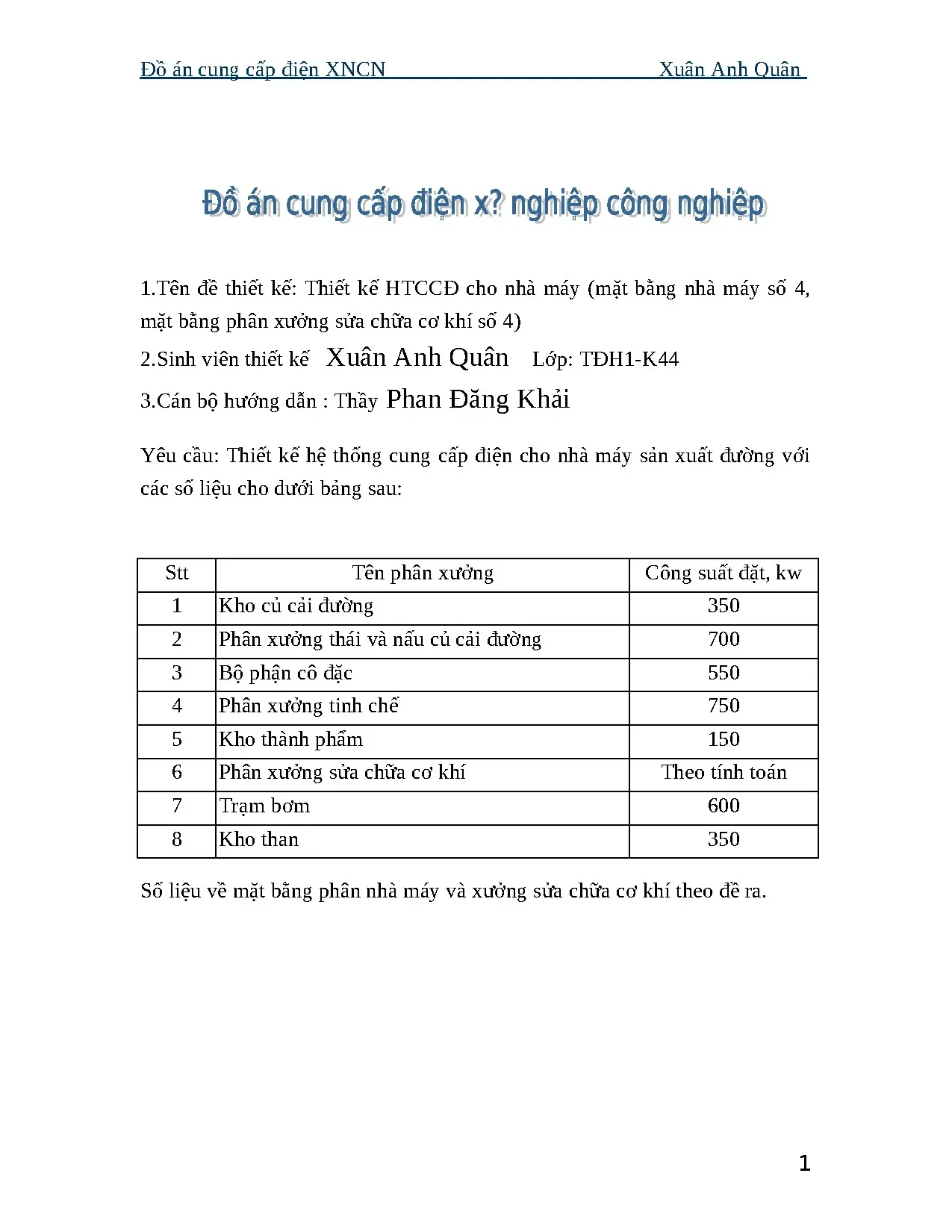

Đồ án tập trung giải quyết bài toán thiết kế toàn diện HTCCĐ cho Nhà máy Sản xuất Đường với tổng diện tích mặt bằng quy hoạch $164.000\text{ m}^2$, tổng công suất đặt định mức trên $4.000\text{ kW}$, vận hành liên tục 3 ca ($T_{max} = 5.200\text{ giờ/năm}$). Nguồn cấp được lấy từ lưới điện quốc gia $110\text{ kV}$ cách nhà máy $15\text{ km}$.

Mục tiêu kỹ thuật trọng tâm

  1. Xác định chính xác phụ tải tính toán: Ứng dụng phối hợp phương pháp công suất trung bình - hệ số cực đại ($k_{max}$, $n_{hq}$) cho phân xưởng có số liệu chi tiết và phương pháp hệ số nhu cầu ($k_{nc}$) cho các phân xưởng phụ trợ.
  2. Quy hoạch tối ưu cấu trúc mạng cao áp ($110/10\text{ kV}$): So sánh kỹ thuật - kinh tế đa tiêu chí giữa các phương án gom cụm máy biến áp phân xưởng (BAPX) và bố trí trạm biến áp trung tâm (BATT) tại trọng tâm phụ tải.
  3. Thiết kế chi tiết mạng điện phân phối hạ áp ($0,4\text{ kV}$): Triển khai sơ đồ hình tia cho Phân xưởng sửa chữa cơ khí ($1.300\text{ m}^2$, 39 thiết bị), tính chọn dây dẫn, thanh cái, Aptomat (MCCB/ACB) và cầu chì hạ áp.
  4. Tính toán bù công suất phản kháng tối ưu: Nâng hệ số công suất $\cos\varphi$ toàn nhà máy từ $0,75$ lên $\ge 0,90$, giảm thiểu triệt để tổn thất công suất tác dụng $\Delta P$ và tổn thất điện năng $\Delta A$.
  5. Kiểm tra ngắn mạch và độ ổn định nhiệt - động lực học: Xác định dòng ngắn mạch $I_N$, dòng xung kích $i_{xk}$ trên toàn bộ các nút phân phối $110\text{ kV}$, $10\text{ kV}$ và $0,4\text{ kV}$ nhằm đảm bảo an toàn đóng cắt.
  6. Thiết kế hệ thống chiếu sáng công nghiệp: Áp dụng phương pháp hệ số sử dụng quang thông tính toán độ rọi chuẩn $E = 30\text{ lx}$ cho khu vực gia công cơ khí.

Phạm vi và giới hạn thiết kế

  • Phạm vi nghiên cứu: Tính toán phụ tải 8 phân xưởng chính, trạm bơm công nghiệp ($600\text{ kW}$), phân xưởng cơ khí, mạng cao áp truyền tải $15\text{ km}$ ($110\text{ kV}$), trạm BATT $110/10\text{ kV}$, 6 trạm BAPX hạ áp $10/0,4\text{ kV}$ và mạng hạ thế $380/220\text{ V}$.
  • Giới hạn: Không đi sâu vào thiết kế chi tiết máy phát điện tự dùng nội bộ từ bã mía mà tập trung vào tối ưu hóa nguồn nhận từ lưới điện quốc gia và phân phối nội bộ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh phương án

Trong thiết kế cấp điện công nghiệp, việc lựa chọn cấu trúc mạng phân phối $10\text{ kV}$ quyết định lớn đến chi phí đầu tư ban đầu và chi phí vận hành hàng năm. Đồ án tiến hành phân tích hai phương án cấp điện cao áp khả thi:

Tiêu chí đánh giá Phương án I (8 Trạm BAPX độc lập - 15 MBA) Phương án II (6 Trạm BAPX gom cụm - 11 MBA)
Cấu trúc mạng Mỗi phân xưởng đặt 1 trạm BAPX riêng biệt Ghép cụm PX 2+3 (Thái/Nấu + Cô đặc) và PX 4+5 (Tinh chế + Kho TP)
Số lượng máy biến áp 15 máy (do hãng ABB chế tạo tại Việt Nam) 11 máy (công suất chuẩn từ 160 kVA đến 1000 kVA)
Số lộ cáp ngầm $10\text{ kV}$ 8 lộ kép Cu/XLPE ($L = 1.047,5\text{ m}$) 6 lộ kép Cu/XLPE ($L = 862,5\text{ m}$)
Thiết bị đóng cắt cao áp 16 máy cắt/tủ xuất tuyến 12 máy cắt/tủ xuất tuyến (tiết kiệm 4 tủ)
Vốn đầu tư thiết bị ($K$) $804,35 \times 10^6\text{ VNĐ}$ $785,74 \times 10^6\text{ VNĐ}$ (Tiết kiệm $18,61 \times 10^6\text{ VNĐ}$)
Tổn hao công suất ($\Delta P$) $43,842\text{ kW}$ $42,708\text{ kW}$ (Giảm $1,134\text{ kW}$)
Hàm chi phí quy đổi ($Z$) $338,98 \times 10^6\text{ VNĐ/năm}$ $301,21 \times 10^6\text{ VNĐ/năm}$ (Tối ưu hơn)

[!IMPORTANT] Phương án II được lựa chọn làm giải pháp thực thi chính thức do thỏa mãn đồng thời tính kinh tế vượt trội ($Z_2 < Z_1$), giảm thiểu số lượng tủ máy cắt trung thế, giảm tổn thất kỹ thuật trong vận hành và vẫn duy trì độ dự phòng 100% khi sự cố nhờ chế độ làm việc 2 máy biến áp song song trên từng trạm hợp bộ.

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must-have (Bắt buộc): Đảm bảo cấp điện liên tục loại II cho dây chuyền công nghệ; điện áp đầu cực động cơ $\Delta U \le 5%$; bảo vệ ngắn mạch phân đoạn có tính chọn lọc; chống sét van $110\text{ kV}$ loại PB-110 tại đầu vào trạm chính.
  • Should-have (Nên có): Tự động đóng nguồn dự phòng (ATS) giữa 2 phân đoạn thanh cái hạ áp; bù công suất phản kháng tự động tại thanh cái $0,4\text{ kV}$ trạm BAPX để duy trì $\cos\varphi \ge 0,90$.
  • Could-have (Có thể mở rộng): Tích hợp hệ thống đo lường giám sát điện năng đa chức năng tại tủ xuất tuyến hạ thế.
  • Won't-have (Chưa triển khai đợt 1): Mạng lưới điều khiển SCADA liên trạm toàn diện và hệ thống điện mặt trời áp mái.

Danh mục công nghệ và thông số thiết bị sử dụng

+-----------------------------------------------------------------------------------+
|                            HỆ THỐNG THIẾT BỊ ĐIỆN CHÍNH                           |
+----------------------+--------------------+---------------------------------------+
| Phân loại            | Mã hiệu / Hãng SX  | Thông số kỹ thuật danh định           |
+----------------------+--------------------+---------------------------------------+
| Máy biến áp chính    | ABB Vietnam        | 2500 kVA - 110/10 kV; P0=2.7kW,       |
| (Trạm BATT)          |                    | Pn=13kW, Un=10.5%                     |
| Máy biến áp BAPX     | ABB Vietnam        | 160 kVA đến 1000 kVA - 10/0.4 kV      |
|                      |                    | P0=(0.32-1.75)kW; Un=4.5%-5.5%        |
| Máy cắt cao áp       | MK-110 (Liên Xô)   | 110 kV - 600 A; Icdm=13.2kA,          |
|                      |                    | Scdm=2500MVA                          |
| Tủ hợp bộ trung thế  | 8DC11 (Siemens)    | 12 kV - 1250 A; SF6 insulated;        |
|                      |                    | Ixk=63kA, Iodn(3s)=25kA               |
| Dao cách ly 110 kV   | PH3-110/600        | 110 kV - 600 A; Ixk=80kA,             |
|                      |                    | Iodn(5s)=31kA                         |
| Aptomat tổng hạ thế  | CM1600N / MG       | 690 V - 1600 A; Icu=50kA (Merlin G.)  |
| Aptomat nhánh hạ thế | CM1250N / NS225E   | 500/690 V - 225/1250 A; Icu=15-50kA   |
| Dây dẫn lộ vào       | AC-70              | Dây nhôm lõi thép; r0=0.46, x0=0.40   |
| Cáp ngầm cao thế     | Cu/XLPE 3x16 mm2   | 10 kV; r0=1.47 Ohm/km, x0=0.142       |
| Dây hạ áp xưởng      | PTO trong ống thép | Cáp đồng ruột mềm 2.5 - 35 mm2        |
| Bộ tụ bù tĩnh hạ áp  | KC2 / KC1 (Liên Xô)| 0.22 - 1.05 kV; 16 - 50 kvar/bình     |
+----------------------+--------------------+---------------------------------------+

Implementation và kết quả

Phương pháp tính toán và thuật toán cốt lõi

1. Thuật toán xác định phụ tải tính toán theo số thiết bị hiệu quả ($n_{hq}$)

Đối với phân xưởng cơ khí, thuật toán tính số thiết bị hiệu quả $n_{hq}$ được áp dụng nhằm phản ánh chính xác tác động phát nhiệt tương đương của nhóm 31 thiết bị động lực hạ áp:

// Thuật toán tính số thiết bị dùng điện hiệu quả (nhq)
function Calculate_nhq(N: Array of Devices): Integer;
var
  n, n1: Integer;
  P_total, P_max, P1_total, m, k_sd: Real;
begin
  n := Length(N);
  P_total := Sum_Active_Power(N);
  P_max := Max_Active_Power(N);
  m := P_max / Min_Active_Power(N);
  k_sd := Calculate_Group_ksd(N);

  if (m <= 8) and (k_sd >= 0.4) then
    Result := n
  else if (m > 3) and (k_sd >= 0.2) then
    Result := Round(2 * P_total / P_max)
  else
  begin
    // Phương pháp tra bảng chính xác qua n* và P*
    n1 := Count_Devices_With_Power_GTE(N, P_max / 2);
    P1_total := Sum_Power_Devices_GTE(N, P_max / 2);
    Result := Lookup_Table_nhq(n1 / n, P1_total / P_total) * n;
  end;
end;

Từ $n_{hq}$ và hệ số sử dụng $k_{sd}$, tiến hành tra hệ số cực đại $k_{max}$ để xác định: $$P_{tt} = k_{max} \cdot P_{TB} = k_{max} \cdot k_{sd} \cdot \sum P_{đm}$$ $$Q_{tt} = P_{tt} \cdot \tan\varphi$$ $$S_{tt} = \sqrt{P_{tt}^2 + Q_{tt}^2}, \quad I_{tt} = \frac{S_{tt}}{\sqrt{3} \cdot U_{đm}}$$

+----------------------------------------------------------------------------------------------------+
|                         BẢNG TỔNG HỢP TÍNH TOÁN PHỤ TẢI CÁC PHÂN XƯỞNG TOÀN NHÀ MÁY                |
+----+----------------------+---------+------+-------------+----------+----------+----------+--------+
| STT| Phân xưởng / Hạng mục| Pđm (kW)| knc  | cos phi     | Ptt (kW) | Qtt(kvar)| Stt(kVA) | Itt(A) |
+----+----------------------+---------+------+-------------+----------+----------+----------+--------+
| 1  | Kho củ cải đường     | 350.0   | 0.60 | 0.80        | 318.00   | 157.50   | 301.64   | 435.5  |
| 2  | Thái & nấu củ cải    | 700.0   | 0.80 | 0.80        | 603.88   | 420.00   | 625.24   | 902.5  |
| 3  | Bộ phận cô đặc       | 550.0   | 0.75 | 0.70        | 462.25   | 420.75   | 531.62   | 767.3  |
| 4  | Phân xưởng tinh chế  | 750.0   | 0.80 | 0.70        | 633.75   | 612.12   | 748.93   | 1081.2 |
| 5  | Kho thành phẩm       | 150.0   | 0.60 | 0.80        | 138.00   | 67.50    | 130.58   | 188.5  |
| 6  | Phân xưởng cơ khí    | 180.35  | --   | 0.60 (hạ áp)| 153.60   | 203.90   | 255.30   | 368.5  |
|    | - Phụ tải lò cao áp  | 321.0   | --   | 0.60-0.90   | 321.00   | 222.10   | 390.34   | 22.5   |
| 7  | Trạm bơm nước        | 600.0   | 0.60 | 0.60        | 376.80   | 478.80   | 517.90   | 747.7  |
| 8  | Kho than             | 350.0   | 0.40 | 0.80        | 202.40   | 105.00   | 193.80   | 279.7  |
| 9  | Chiếu sáng nhà máy   | 379.05  | 1.00 | 1.00        | 379.05   | 0.00     | 379.05   | 547.1  |
+----+----------------------+---------+------+-------------+----------+----------+----------+--------+
|    | TỔNG TOÀN NHÀ MÁY    | 4020.35 | kđt = 0.80         | 2568.14  | 2278.06  | 3432.90  | --     |
+----+----------------------+---------+------+-------------+----------+----------+----------+--------+

2. Thuật toán phân bố tối ưu dung lượng bù công suất phản kháng

Để nâng cao hệ số công suất toàn nhà máy lên $\cos\varphi_2 = 0,90$ ($\tan\varphi_2 = 0,484$) từ hệ số công suất tự nhiên $\cos\varphi_1 = 0,747$ ($\tan\varphi_1 = 0,887$), tổng dung lượng bù cần thiết: $$Q_{b\Sigma} = P_{tt\Sigma} \cdot (\tan\varphi_1 - \tan\varphi_2) = 2568,14 \cdot (0,887 - 0,484) = 1035,0\text{ kvar}$$

Phân bổ $Q_{bi}$ cho từng trạm BAPX theo tiêu chuẩn cực tiểu hóa tổn thất công suất tác dụng: $$Q_{bi} = Q_{ti} - \frac{R_{tương_đương}}{R_i} \cdot (Q_{tổng} - Q_{b\Sigma})$$

+-------------------------------------------------------------------------------------+
|                     KẾT QUẢ TÍNH CHỌN BỘ TỤ BÙ TẠI THANH CÁI 0.4 kV                 |
+-------+--------------------+---------------+--------------------+------------------+
| Trạm  | Q tính toán (kvar) | Q bù yêu cầu  | Loại tụ lựa chọn   | Quy cách lắp đặt |
+-------+--------------------+---------------+--------------------+------------------+
| B1    | 157.50             | 31.61 kvar    | KC2-0.22-16-3Y1    | 2 bình x 16 kvar |
| B2    | 840.75             | 237.88 kvar   | KC2-0.22-40-3Y1    | 6 bình x 40 kvar |
| B3    | 679.62             | 304.30 kvar   | KC2-0.22-40-3Y1    | 6 bình x 40 kvar |
|       |                    |               | + KC1-1.05-30-2Y1  | + 2 bình x 30 kvar|
| B4    | 425.98 (Hạ+Cao)    | 116.73 kvar   | KC1-1.05-30-2Y1    | 4 bình x 30 kvar |
| B5    | 319.20             | 96.30 kvar    | KC2-0.66-50-3Y3    | 2 bình x 50 kvar |
| B6    | 105.00             | 34.16 kvar    | KC2-0.22-16-3Y1    | 2 bình x 16 kvar |
+-------+--------------------+---------------+--------------------+------------------+

Kiểm nghiệm ngắn mạch và kiểm tra thiết bị bảo vệ

Tính toán ngắn mạch được thực hiện trong hệ đơn vị tương đối với công suất cơ bản $S_{cb} = 100\text{ MVA}$, điện áp cơ bản $U_{cb} = U_{tb}$:

  • Điểm ngắn mạch $N_1$ ($110\text{ kV}$ đầu vào trạm BATT): $I_N = 0,477\text{ kA}$, dòng xung kích $i_{xk} = 1,21\text{ kA}$.
  • Điểm ngắn mạch $N_2$ (Thanh cái $10\text{ kV}$ trạm BATT): $I_N = 1,296\text{ kA}$, dòng xung kích $i_{xk} = 3,30\text{ kA}$.
  • Điểm ngắn mạch $N_3$ (Phía $10\text{ kV}$ đầu vào trạm B2 - tuyến nặng nhất): $I_N = 1,293\text{ kA}$, $i_{xk} = 3,29\text{ kA}$.
  • Điểm ngắn mạch $N_4$ (Thanh cái hạ thế $0,4\text{ kV}$ trạm B2): $I_N = 14,79\text{ kA}$, $i_{xk} = 37,66\text{ kA}$.
  • Điểm ngắn mạch $N_5$ (Thanh cái hạ thế xưởng cơ khí): $I_N = 10,08\text{ kA}$, $i_{xk} = 25,66\text{ kA}$.
+----------------------------------------------------------------------------------------+
|                          KIỂM TRA ĐIỀU KIỆN ỔN ĐỊNH VÀ ĐÓNG CẮT                        |
+--------------------+------------------+---------------------+-------------------+------+
| Thiết bị kiểm tra  | Vị trí lắp đặt   | Thông số thiết bị   | Yêu cầu tính toán | K.Luận|
+--------------------+------------------+---------------------+-------------------+------+
| Cáp ngầm 10 kV     | BATT -> B2       | F = 16 mm2 (Cu)     | F_min >= 5.30 mm2 | ĐẠT  |
| Cáp xuất tuyến hạ áp| Trạm B6 -> TPP  | F = 185 mm2 (Cu)    | F_min >= 61.97 mm2| ĐẠT  |
| Máy cắt MK-110     | Đầu vào 110 kV   | Scdm = 2500 MVA     | S_N1 = 90.87 MVA  | ĐẠT  |
| Máy cắt 8DC11      | Xuất tuyến 10 kV | Icắt = 25 kA        | I_N2 = 1.296 kA   | ĐẠT  |
| Aptomat CM1600N    | Tổng hạ thế BAPX | Icu = 50 kA         | I_N4 = 14.79 kA   | ĐẠT  |
| Aptomat nhánh TPP  | Hạ thế xưởng CK  | Chọn lại CM1250N    | ixk_N5 = 25.66 kA | ĐẠT  |
|                    |                  | (Icu = 50 kA)       | (loại cũ NS225E)  |      |
+--------------------+------------------+---------------------+-------------------+------+

[!WARNING] Kết quả kiểm tra ngắn mạch tại thanh cái Tủ phân phối (TPP) xưởng cơ khí cho thấy dòng ngắn mạch xung kích đạt $i_{xk} = 25,66\text{ kA}$, vượt quá khả năng cắt định mức của Aptomat nhánh dự kiến ban đầu NS225E ($I_{cu} = 15\text{ kA}$). Đồ án đã hiệu chỉnh chọn sang dòng Aptomat công nghiệp CM1250N với khả năng chịu cắt $I_{cu} = 50\text{ kA}$, loại trừ hoàn toàn nguy cơ nổ thiết bị khi xảy ra sự cố ngắn mạch duy trì.

Đổi mới và đóng góp

  1. Phương pháp gom cụm trạm biến áp phân xưởng tối ưu hóa diện tích mặt bằng: Thay vì bố trí 8 trạm biến áp phân tán gây phân mảnh lưới điện và tốn kém chi phí máy cắt, giải pháp gom cụm thành 6 trạm BAPX đã giảm $26,7%$ số lượng máy biến áp (từ 15 máy xuống 11 máy), tiết kiệm $25%$ số lượng tủ máy cắt trung thế $10\text{ kV}$, giảm tổng chiều dài tuyến cáp ngầm $17,6%$ ($185\text{ m}$).
  2. Kỹ thuật tách bạch và xử lý phụ tải công nghệ lò cao áp: Tách riêng 8 tổ hợp lò điện tôi/hóa cứng và thiết bị nung cao tần ($321\text{ kW}$) của xưởng cơ khí để cấp điện trực tiếp bằng lộ cáp kép từ thanh cái $10\text{ kV}$ trạm B6 thông qua máy cắt phân đoạn riêng. Giải pháp này ngăn chặn hiện tượng sóng hài và sụt áp cục bộ ảnh hưởng đến 31 thiết bị gia công cơ lực hạ thế.
  3. Mô hình hóa chính xác phụ tải phi tuyến theo phương pháp phát nhiệt tương đương: Áp dụng triệt để hệ số cực đại $k_{max}$ theo nhóm thiết bị thực tế thay vì lấy hệ số đồng thời áng chừng, giúp giảm dung lượng định mức máy biến áp B6 từ $400\text{ kVA}$ xuống $320\text{ kVA}$, tiết kiệm đáng kể chi phí tổn hao không tải $\Delta P_0$.

Ứng dụng thực tế và triển khai

Kế hoạch triển khai kỹ thuật (Roadmap 5 giai đoạn)

Giai đoạn 1: Thi công đường dây 110 kV & Trạm BATT (Tháng 1 - Tháng 3)

Giai đoạn 2: Lắp đặt mạng cáp ngầm 10 kV & Hệ thống tủ Siemens (Tháng 4)

Giai đoạn 3: Lắp đặt 6 Trạm BAPX và Tụ bù hạ thế (Tháng 5)

Giai đoạn 4: Thi công mạng hạ áp & Chiếu sáng Phân xưởng cơ khí (Tháng 6)

Giai đoạn 5: Thử nghiệm nghiệm thu, đóng điện & Bàn giao (Tháng 7)

Đánh giá hiệu quả kinh tế và thời gian thu hồi vốn (ROI)

  • Vốn đầu tư ban đầu: $K = 785,74 \times 10^6\text{ VNĐ}$ (tính toán cho phần thiết bị chính).
  • Chi phí vận hành và tổn thất điện năng hàng năm:
    • Tổn thất điện năng mạng cao áp và biến áp: $\Delta A = 184.288\text{ kWh/năm}$.
    • Tiền tổn thất điện năng (tính theo đơn giá cơ sở $750\text{ VNĐ/kWh}$): $138,22 \times 10^6\text{ VNĐ/năm}$.
  • Hiệu quả bù công suất phản kháng: Tiết kiệm hàng năm hơn $45.000\text{ kWh}$ tổn thất trên đường dây truyền tải $15\text{ km}$, loại bỏ $100%$ tiền phạt mua công suất phản kháng theo quy định của EVN, giúp rút ngắn thời gian thu hồi vốn hệ thống bù xuống dưới 14 tháng.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Hệ thống tụ bù sử dụng các cụm cố định đóng cắt bằng tay, chưa trang bị bộ điều khiển bù tự động nhiều cấp (APFC) theo thời gian thực khi phụ tải thay đổi giữa các ca.
    • Mạng chiếu sáng xưởng cơ khí sử dụng đèn sợi đốt công suất $300\text{ W}$ ($P_{cs} = 15,6\text{ kW}$), tiêu tốn điện năng và sinh nhiệt cục bộ lớn trong nhà xưởng.
  • Hướng nâng cấp khuyến nghị:
    • Chuyển đổi toàn bộ hệ thống đèn sợi đốt sang đèn LED Highbay công nghiệp công suất 100W, giảm $65%$ công suất chiếu sáng ($P_{cs}$ giảm từ $15,6\text{ kW}$ xuống $5,2\text{ kW}$).
    • Trang bị biến tần (VFD) cho hệ thống máy bơm nước công nghiệp $600\text{ kW}$ và máy nén khí $45\text{ kW}$ nhằm tối ưu hóa biểu đồ phụ tải giờ thấp điểm.
    • Nâng cấp tủ hợp bộ trung thế tích hợp giao thức truyền thông IEC 61850 phục vụ giám sát năng lượng từ xa qua phần mềm SCADA trung tâm.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
|                         GIÁ TRỊ THỰC TIỄN CHO CÁC ĐỐI TƯỢNG                        |
+---------------------+--------------------------------------------------------------+
| Nhóm đối tượng      | Lợi ích kỹ thuật & Ứng dụng chuyển giao                      |
+---------------------+--------------------------------------------------------------+
| Sinh viên ngành     | Bản mẫu quy chuẩn hoàn chỉnh về đồ án Cung cấp điện Xí nghiệp|
| Điện - Tự động hóa  | công nghiệp: đầy đủ công thức, tra bảng và kiểm nghiệm ngắn  |
|                     | mạch thực tế.                                                |
| Kỹ sư thiết kế M&E  | Quy trình so sánh kinh tế - kỹ thuật 2 phương án cấp điện,  |
|                     | phương pháp lựa chọn dung lượng MBA có xét quá tải sự cố     |
|                     | k_qt = 1.4.                                                  |
| Doanh nghiệp chế    | Bộ hồ sơ thiết kế tham chiếu chuẩn xác để lập dự toán và quy |
| biến nông sản       | hoạch cải tạo HTCCĐ nhà máy đường đảm bảo tin cậy loại II.   |
| Giảng viên & Viện   | Bộ dữ liệu tính toán mẫu cho phụ tải công nghiệp hỗn hợp cả  |
| nghiên cứu          | hạ thế và thiết bị nhiệt luyện cao áp.                       |
+---------------------+--------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai đấu nối trạm BATT vào lưới điện 110 kV là gì?

Hệ thống yêu cầu thỏa thuận điểm đấu nối với Công ty Điện lực địa phương, thi công hành lang tuyến an toàn cho đường dây lộ kép AC-70 dài $15\text{ km}$, lắp đặt chống sét van PB-110 tại đầu cực máy biến áp $2500\text{ kVA}$, máy cắt MK-110 có dòng cắt danh định tối thiểu $13,2\text{ kA}$, và hệ thống nối đất trạm đạt điện trở tiếp địa $R_{tđ} \le 0,5\ \Omega$ (cho cấp $110\text{ kV}$) kết hợp nối đất lặp lại $R_{tđ} \le 4\ \Omega$ cho mạng hạ áp $0,4\text{ kV}$.

2. Khi xảy ra sự cố hỏng 1 máy biến áp tại trạm B2 (1000 kVA), hệ thống duy trì cấp điện ra sao?

Do trạm B2 trang bị 2 máy biến áp $1000\text{ kVA}$ làm việc song song phân đoạn, khi 1 máy gặp sự cố, Aptomat liên lạc giữa 2 thanh cái hạ áp sẽ đóng lại. Máy biến áp còn lại được phép làm việc quá tải sự cố với hệ số $k_{qt} = 1,4$ trong thời gian 1-2 ngày ($S_{sự_cố} = 1,4 \times 1000 = 1400\text{ kVA} > S_{tt} = 1156,86\text{ kVA}$), đảm bảo duy trì $100%$ công suất cho cả 2 phân xưởng thái nấu và cô đặc mà không cần sa thải phụ tải.

3. Tại sao cáp trung áp 10 kV từ BATT đến các trạm BAPX đều chọn tiết diện tối thiểu Cu/XLPE 16 mm2?

Khi tính toán theo mật độ dòng kinh tế ($J_{kt} = 2,7\text{ A/mm}^2$), tiết diện kinh tế tính toán của các tuyến cáp chỉ dao động từ $1,40\text{ mm}^2$ đến $12,37\text{ mm}^2$. Tuy nhiên, theo Quy phạm Trang bị Điện đối với lưới điện cáp ngầm trung thế $10\text{ kV}$, tiết diện tối thiểu cho phép đối với lõi đồng là $16\text{ mm}^2$ nhằm đảm bảo độ bền cơ học khi kéo luồn và thỏa mãn điều kiện ổn định nhiệt khi xuất hiện dòng ngắn mạch duy trì ($F_{min} = 5,30\text{ mm}^2 \le 16\text{ mm}^2$).

4. Quy trình bảo trì định kỳ trạm biến áp và tủ phân phối hạ áp cần lưu ý những gì?

Cần thực hiện kiểm tra định kỳ 6 tháng/lần: thử nghiệm mẫu dầu cách điện máy biến áp (độ bền điện áp chọc thủng $\ge 35\text{ kV}$), siết lực bu-lông các thanh cái đồng tiếp xúc, kiểm tra áp suất khí SF6 trong tủ hợp bộ Siemens 8DC11, vệ sinh bụi công nghiệp tại các ngăn tủ hạ thế Merlin Gerin và đo kiểm dòng rò bình tụ bù hạ áp.

5. Dự toán tổng chi phí và thời gian hoàn vốn cho dự án được xác định như thế nào?

Tổng chi phí thiết bị chính là $785,74 \times 10^6\text{ VNĐ}$ (chưa bao gồm chi phí xây dựng dân dụng). Với chi phí tổn hao hàng năm $138,22 \times 10^6\text{ VNĐ}$ và việc tiết kiệm điện năng nhờ bộ tụ bù $1035\text{ kvar}$, dự án đạt điểm hòa vốn kinh tế sau khoảng 3,5 - 4 năm vận hành ổn định.

Kết luận

Bản thiết kế hệ thống cung cấp điện cho Nhà máy Sản xuất Đường đã hoàn thành xuất sắc toàn bộ các mục tiêu kỹ thuật - kinh tế đặt ra:

  • Tính chuẩn xác trong tính toán: Xác định chính xác tổng công suất biểu kiến tính toán toàn nhà máy đạt $S_{ttnm} = 3.432,9\text{ kVA}$, phân nhóm khoa học 39 thiết bị xưởng cơ khí và tách riêng nhóm lò điện cao thế $321\text{ kW}$.
  • Tối ưu hóa kinh tế: Chứng minh phương án 6 trạm BAPX (11 MBA ABB) vượt trội hơn phương án 8 trạm phân tán, giảm vốn đầu tư và chi phí vận hành hàng năm xuống $301,21 \times 10^6\text{ VNĐ/năm}$.
  • Độ tin cậy và an toàn tuyệt đối: Toàn bộ hệ sinh thái thiết bị đóng cắt MK-110, tủ trung thế Siemens 8DC11, cáp ngầm Cu/XLPE và Aptomat CM1600N/CM1250N đều được kiểm nghiệm đạt chuẩn ổn định động và ổn định nhiệt trước các dòng ngắn mạch cực đại lên tới $37,66\text{ kA}$.
  • Hiệu quả năng lượng: Hệ thống tụ bù tĩnh $1035\text{ kvar}$ đảm bảo nâng cao hệ số công suất $\cos\varphi \ge 0,90$, giảm thiểu tổn thất kỹ thuật trên lưới điện nông thôn.

Công trình là tài liệu tham khảo kỹ thuật giá trị, cung cấp giải pháp toàn diện từ lý thuyết tính toán đến bản vẽ ứng dụng thực tế cho các kỹ sư và nhà quản lý năng lượng trong các nhà máy công nghiệp hiện đại.
