Giới thiệu dự án

Thị trường đầu tư hạ tầng giáo dục và trung tâm nghiên cứu phát triển (R&D) tại Việt Nam đang ghi nhận mức tăng trưởng từ 12% - 15%/năm nhằm đáp ứng nhu cầu đào tạo nguồn nhân lực chất lượng cao thời kỳ công nghiệp hóa 4.0. Thành phố Vinh (tỉnh Nghệ An) đóng vai trò trung tâm kinh tế - văn hóa Bắc Trung Bộ, đòi hỏi việc nâng cấp cơ sở vật chất kỹ thuật đồng bộ. Dự án "Nhà làm việc và Nghiên cứu Phát triển Công nghệ cao – Đại học Vinh" được thiết lập nhằm xây dựng tổ hợp công trình nghiên cứu hiện đại, tích hợp công năng hành chính và phòng lab đạt chuẩn.

                  SƠ ĐỒ CÔNG NĂNG & QUY MÔ DỰ ÁN
+----------------------------------------------------------------+
| Tầng Mái (+32.10m): Phòng kỹ thuật thang máy, tum, bể nước mái |
+----------------------------------------------------------------+
| Tầng 3 - 8 (+7.80m -> +29.10m): Viện nghiên cứu, Lab, Hợp tác |
+----------------------------------------------------------------+
| Tầng 2 (+3.90m): Phòng Ban giám hiệu, Hội trường, Phòng họp    |
+----------------------------------------------------------------+
| Tầng 1 (-1.35m -> 0.00m): Sảnh chính, Tiếp nhận hồ sơ, Văn phòng|
+----------------------------------------------------------------+
| Móng (-3.50m -> -25.00m): Đài móng cọc ép BTCT cắm vào Lớp 4   |
+----------------------------------------------------------------+

Vấn đề kỹ thuật và điểm nghẽn thực tiễn (Problem Statement)

Khu đất xây dựng tại số 182 Lê Duẩn, phường Trường Thi, TP. Vinh sở hữu đặc điểm địa tầng và điều kiện tự nhiên phức tạp:

  • Địa chất phân tầng bất lợi: Lớp đất số 2 là bùn sét xám đen ở trạng thái chảy dày tới 11.50m, sức chịu tải cực yếu ($R_0 < 0.8,\text{kG/cm}^2$), lún lớn không thể đặt móng nông.
  • Tải trọng gió khắc nghiệt: Thuộc vùng áp lực gió II-B ($W_0 = 95,\text{daN/m}^2$, $V_{max} = 45,\text{m/s}$), thường xuyên chịu ảnh hưởng bão nhiệt đới từ tháng 9 đến tháng 11.
  • Yêu cầu không gian lớn: Khẩu độ lưới cột điển hình $7.2\text{m} \times 7.2\text{m}$ chịu tải trọng tập trung từ thiết bị thí nghiệm nặng ($p_{tc} = 3.0 - 5.0,\text{kN/m}^2$).

Mục tiêu kỹ thuật của đồ án

  1. Thiết kế kiến trúc tân cổ điển (15%): Quy mô 9 tầng (8 tầng nổi, 1 tầng tum/mái), tổng chiều cao $+32.10\text{m}$, diện tích xây dựng sàn $848.16,\text{m}^2$.
  2. Tính toán và tối ưu kết cấu chịu lực (60%): Áp dụng tiêu chuẩn quốc gia TCVN 5574:2018 và TCVN 2737:1995 để tính toán hệ khung không gian chịu uốn - nén lệch tâm phẳng, sàn sườn toàn khối, dầm phụ liên tục và móng cọc ép đài thấp.
  3. Lập biện pháp kỹ thuật thi công và dự toán (25%): Thiết kế hệ cốp pha gỗ phủ phim kết hợp xà gồ thép hộp, ván khuôn cột dầm sàn tầng 6; bóc tách khối lượng và lập bảng tổng mức chi phí xây lắp.

Giải pháp kỹ thuật và phạm vi giới hạn

  • Giải pháp: Ứng dụng mô hình tính toán phần tử hữu hạn (FEM) phân tích dao động không gian 3D trên ETABS v19.2 và SAP2000 v22.0; hạ cọc ép BTCT $350 \times 350,\text{mm}$ xuyên qua lớp bùn chảy vào tầng cát thô cuội sỏi (Lớp 4).
  • Phạm vi giới hạn: Đồ án tính toán chi tiết sàn tầng 7, dầm phụ D7 trục E (nhịp 1-8), dầm phụ D10 trục C (nhịp 2-7), cầu thang bộ 2 vế tầng 6-7, khung phẳng trục 7 và móng cọc 7E; dự toán bóc tách chi tiết khối lượng phần thân tầng 6.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế nhà cao tầng khẩu độ nhịp trung bình ($6.0 - 8.0\text{m}$), việc lựa chọn sơ đồ kết cấu quyết định tính an toàn và chi phí công trình.

Giải pháp kết cấu Ưu điểm Nhược điểm Đánh giá tính khả thi dự án
Khung BTCT toàn khối dầm sàn (Được chọn) Độ cứng không gian lớn, khả năng chống xoắn/cắt do tải trọng gió tốt, thi công phổ biến, chi phí vật tư thấp. Chiều cao dầm chiếm không gian thông thủy ($h = 600 - 700\text{mm}$), khối lượng cốp pha lớn. Rất cao (9.5/10): Phù hợp năng lực nhà thầu miền Trung và chịu tải gió bão vùng II-B.
Sàn nấm BTCT ứng lực trước Giảm chiều cao tầng, không gian mở thông thoáng, giảm tĩnh tải bản thân 20-25%. Yêu cầu kỹ thuật kéo cáp phức tạp, khó bố trí lỗ mở kỹ thuật M&E phát sinh, chống cắt thủng gối cột khó. Trung bình (6.5/10): Chi phí thiết bị chuyên dụng cao, không tối ưu cho ngân sách đào tạo công.
Khung thép tiền chế liên hợp Tiến độ lắp dựng nhanh vượt trội, trọng lượng bản thân nhẹ giảm tải cho móng cọc. Chi phí sơn chống cháy đắt đỏ, dễ bị ăn mòn trong môi trường nhiệt đới ẩm gió mùa ven biển Nghệ An. Thấp (5.0/10): Đơn giá cao hơn 35-40% so với kết cấu BTCT truyền thống.

Bảng ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must-have (Bắt buộc): Độ bền bê tông $B20$ ($R_b = 11.5,\text{MPa}$, $R_{bt} = 0.90,\text{MPa}$); Cốt thép dọc chịu lực CB400-V ($R_s = 350,\text{MPa}$); Cốt đai CB240-T ($R_{sw} = 170,\text{MPa}$); Chiều dày sàn $h_s \ge 100,\text{mm}$; Độ lún móng lệch $\Delta S/L \le 0.002$.
  • Should-have (Nên có): Ván khuôn gỗ ép phủ phim Plycore Extra dày $18,\text{mm}$; Sử dụng phụ gia siêu dẻo giảm co ngót bê tông sàn.
  • Could-have (Có thể): Hệ thống quản lý tòa nhà thông minh (BMS); Cảm biến đo biến dạng cốt thép trong đài cọc.
  • Won't-have (Không áp dụng): Giải pháp cọc nhồi đường kính lớn (D1000+) do lãng phí công suất với công trình 9 tầng.
       MẶT CẮT ĐỊA TẦNG VÀ GIẢI PHÁP MÓNG CỌC KHUNG TRỤC 7
  Cốt +-0.00m ======================= MẶT ĐẤT TỰ NHIÊN
              | Lớp 1: Cát san đắp (h = 1.0m) [Bỏ qua ma sát]
  -1.00m -----+---------------------------------------------
              |
              | Lớp 2: Bùn sét xám đen, trạng thái chảy (h = 11.5m)
              |        (Sức chịu tải kém, tính ma sát tiêu cực)
              |
 -12.50m -----+---------------------------------------------
              | Lớp 3: Cát pha màu xám vàng, dẻo (h = 9.0m)
 -21.50m -----+---------------------------------------------
              | Lớp 4: Cát trung/thô, xám trắng, lẫn sạn sỏi (h = 10.0m)
              | ===> [MŨI CỌC ĐẶT TẠI CAO ĐỘ -24.50m]
              |      Sức chịu tải đơn cọc Rc = 650 - 750 kN
 -31.50m -----+---------------------------------------------
              | Lớp 5: Sét pha cứng

Thiết kế hệ thống

Hệ thống kết cấu công trình hoạt động như một khối không gian liên hợp gồm: Móng cọc $\rightarrow$ Cột $\rightarrow$ Dầm chính/Dầm phụ $\rightarrow$ Bản sàn.

Công nghệ và tiêu chuẩn kỹ thuật áp dụng

  • Phần mềm phân tích: ETABS v19.2.1 (Phân tích tổng thể 3D), SAP2000 v22.2.0 (Phân tích dầm sàn chi tiết), AutoCAD 2021 (Bản vẽ thi công).
  • Tiêu chuẩn thiết kế kết cấu: TCVN 5574:2018 (Thiết kế kết cấu bê tông và bê tông cốt thép).
  • Tiêu chuẩn xác định tải trọng: TCVN 2737:1995 (Tải trọng và tác động) & TCVN 9386:2012 (Thiết kế công trình chịu động đất).
  • Quy chuẩn xây dựng: QCVN 02:2009/BXD (Số liệu điều kiện tự nhiên dùng trong xây dựng).

Methodology (Quy trình tính toán và kiểm soát chất lượng)

Quy trình thực hiện áp dụng phương pháp thiết kế phân tích tuần tự (Sequential Engineering) theo quy chuẩn kiểm toán 3 cấp:

[Mô hình Kiến trúc] -> [Gán tải trọng TCVN 2737] -> [Phân tích FEM SAP2000/ETABS]
         |
         v
[Tổ hợp Tải trọng (1 TT + 7 HT + 4 Gió)] -> [Trích xuất Nội lực Nguy hiểm]
         |
         v
[Kiểm toán Tiết diện BTCT theo TCVN 5574:2018] -> [Xuất Bản vẽ & Lập Biện pháp Thi công]

Ma trận đánh giá rủi ro kỹ thuật (Risk Assessment Matrix)

Nguy cơ rủi ro Xác suất Mức độ ảnh hưởng Biện pháp giảm thiểu
Võng bản sàn vượt giới hạn ($f > L/200$) Vừa Nghiêm trọng Thiết lập chiều dày sàn tối thiểu $h_s = 100,\text{mm}$, kiểm soát hệ số uốn dọc.
Hiện tượng nứt dầm do mô men âm tại gối Thấp Nghiêm trọng Neo cốt thép chịu kéo vào cột $\ge 35\Phi$, bố trí thép đai gia cường chống cắt bước $s = 100,\text{mm}$.
Độ lún lệch móng do địa tầng biến đổi Vừa Rất nghiêm trọng Thiết kế mũi cọc cắm sâu vào lớp cát thô $\ge 3.0,\text{m}$, kiểm tra chuyển vị đài cọc $S \le 8,\text{cm}$.
Mất ổn định hệ đà giáo cốp pha khi đổ bê tông Thấp Cực kỳ nghiêm trọng Kiểm toán khoảng cách xà gồ lớp trên ($400,\text{mm}$), xà gồ dưới ($600,\text{mm}$), cột chống đơn ($800,\text{mm}$).

Implementation và kết quả

Development process

1. Tính toán chiều dày và cốt thép bản sàn tầng 7

Chiều dày bản sàn được sơ bộ theo điều kiện độ võng và khả năng chịu uốn: $$h_s = \frac{D}{m} \cdot l_1$$ Trong đó: $D = 0.9$ (hệ số tải trọng), $m = 45$ (liên kết ngàm 4 cạnh), $l_1 = 3.50,\text{m}$ (cạnh ngắn ô sàn $S_3$). $$h_{s, sơ bộ} = \frac{0.9}{45} \times 3500 = 70,\text{mm} \longrightarrow \text{Chọn } h_s = 100,\text{mm} \text{ (Thỏa mãn } h_{min} = 60,\text{mm})$$

Tải trọng tác dụng lên sàn phòng làm việc:

  • Tĩnh tải sàn: $g_{tt} = \sum \gamma_i \cdot \delta_i \cdot n_i = 3.468,\text{kN/m}^2$ (Gạch ceramic $10,\text{mm}$, vữa lót $20,\text{mm}$, bản BTCT $100,\text{mm}$, vữa trát trần $20,\text{mm}$, trần thạch cao và M&E).
  • Hoạt tải sử dụng: $p_{tt} = p_{tc} \times n = 2.0 \times 1.2 = 2.40,\text{kN/m}^2$.
  • Tổng tải trọng: $q_{tt} = 5.868,\text{kN/m}^2$.

Thuật toán tính toán cốt thép sàn theo TCVN 5574:2018 (Python Pseudocode)

def calculate_slab_reinforcement(M_kNm, b_mm=1000, h_mm=100, a_mm=20, Rb_MPa=11.5, Rs_MPa=225):
    """
    Tính toán diện tích cốt thép bản sàn chịu uốn tiết diện chữ nhật 1m bề rộng
    """
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M = M_kNm * 1e6   # Chuyển đổi sang N.mm

    # 1. Tính hệ số alpha_m
    alpha_m = M / (Rb_MPa * b_mm * (h0 ** 2))
    alpha_R = 0.437  # Giới hạn với thép CB240-T

    if alpha_m > alpha_R:
        raise ValueError("Tiết diện không đủ khả năng chịu lực, cần tăng chiều dày sàn h!")

    # 2. Tính hệ số cánh tay đòn nội lực zeta
    zeta = 0.5 * (1 + (1 - 2 * alpha_m) ** 0.5)

    # 3. Diện tích cốt thép yêu cầu
    As_calc = M / (Rs_MPa * zeta * h0)  # mm2/m

    # 4. Kiểm tra hàm lượng cốt thép tối thiểu mu_min = 0.1%
    mu = (As_calc / (b_mm * h0)) * 100
    if mu < 0.10:
        As_final = 0.001 * b_mm * h0
        status = "Bố trí theo cấu tạo tối thiểu"
    else:
        As_final = As_calc
        status = "Bố trí theo tính toán chịu lực"

    return {"h0_mm": h0, "alpha_m": round(alpha_m, 4), "As_req_mm2": round(As_final, 2), "mu_percent": round(mu, 3), "status": status}

# Kiểm toán ô sàn S4 tại nhịp chịu M = 4.82 kN.m:
# Kết quả: As_calc = 258.4 mm2/m -> Chọn phi 8 @ 180 (As = 279 mm2/m, mu = 0.35%)

2. Tính toán dầm phụ liên tục D7 (Trục E, nhịp 1-8)

  • Sơ bộ tiết diện: Nhịp $L = 7.2,\text{m} \rightarrow h_{dp} = \frac{1}{12} \times 7200 = 600,\text{mm}$; $b_{dp} = 220,\text{mm}$.
  • Sơ đồ truyền tải: Tải hình tam giác từ sàn $S_7$ ($q = 3.35,\text{kN/m}$), tải hình thang từ sàn $S_3, S_4$ ($q = 7.43,\text{kN/m}$), tĩnh tải tường xây $200,\text{mm}$ ($q_t = 8.34,\text{kN/m}$).
  • Lập 7 trường hợp chất hoạt tải cách tầng, cách nhịp để xác định biểu đồ bao mô men cực đại $M_{max}$ và lực cắt $Q_{max}$.
                 TỔ HỢP TẢI TRỌNG TRÊN DẦM PHỤ D7 (SAP2000)
    Gối 1       Gối 2       Gối 3       Gối 4       Gối 5       Gối 6       Gối 7       Gối 8
    |---| 7.2m |--| 7.2m |--| 7.2m |--| 7.2m |--| 7.2m |--| 7.2m |--| 7.2m |---|

    [TT]: Tĩnh tải rải đều toàn bộ các nhịp
    [HT1]: Hoạt tải rải nhịp 1, 3, 5, 7 (Xác định M dương cực đại nhịp lẻ)
    [HT2]: Hoạt tải rải nhịp 2, 4, 6 (Xác định M dương cực đại nhịp chẵn)
    [HT3]: Hoạt tải rải nhịp 1-2, 3-4, 5-6 (Xác định M âm gối 2, 4, 6)

           BIỂU ĐỒ BAO MÔ MEN DẦM PHỤ D7 (kN.m)
    +-------------------------------------------------------------+
    |  -142.5 kN.m (Gối 2)             -138.2 kN.m (Gối 3)        |
    |    \      /                        \      /                 |
    |-----\----/--------------------------\----/------------------| (Trục 0-0)
    |      \  /                            \  /                   |
    |       \/                              \/                    |
    |     +98.4 kN.m                      +86.5 kN.m              |
    |     (Nhịp 1-2)                      (Nhịp 2-3)              |
    +-------------------------------------------------------------+

Testing và validation

1. Kiểm toán võng và nứt theo Trạng thái giới hạn II (SLS)

  • Độ võng dài hạn của dầm chính khung trục 7: $$f_{max} = 1.42,\text{cm} \le [f] = \frac{L}{400} = \frac{720}{400} = 1.80,\text{cm} \quad (\text{Đạt chuẩn an toàn})$$
  • Bề rộng khe nứt giới hạn qua tính toán: $$a_{crc} = 0.18,\text{mm} \le [a_{crc}] = 0.30,\text{mm} \quad (\text{Đảm bảo chống ăn mòn cốt thép})$$

2. Kiểm toán móng cọc 7E (Trạng thái giới hạn I & II)

  • Sức chịu tải thiết kế đơn cọc: $R_{c} = 720,\text{kN}$.
  • Tải trọng chân cột tác dụng: $N_{tt} = 3450,\text{kN}$; $M_{x,tt} = 185,\text{kN.m}$; $Q_{y,tt} = 76,\text{kN}$.
  • Bố trí đài móng: 6 cọc BTCT $350 \times 350,\text{mm}$, chiều sâu $L = 24.5,\text{m}$.
  • Lực truyền lớn nhất lên đầu cọc: $$P_{max} = \frac{N_{tt}}{n} + \frac{M_{y} \cdot x_{max}}{\sum x_i^2} = \frac{3450}{6} + \frac{185 \times 1.2}{2 \times (1.2^2)} = 575 + 77.08 = 652.08,\text{kN} \le R_c = 720,\text{kN} \quad (\text{Thỏa mãn})$$
  • Độ lún tổng thể đài móng cọc: $S = 2.45,\text{cm} \le [S] = 8.0,\text{cm}$.

Kết quả đạt được

Cấu kiện kiểm toán Thông số thiết kế đề xuất Kết quả kiểm tra an toàn Mức tối ưu vật liệu
Bản sàn tầng 7 ($S_1 - S_{15}$) $h_s = 100,\text{mm}$, Thép $\Phi 8\text{a}150 - \Phi 8\text{a}180$ $\mu = 0.32% - 0.46%$ ($\ge \mu_{min} = 0.10%$) Tiết kiệm $8.5%$ khối lượng thép bản so với phương án sàn $120,\text{mm}$
Dầm phụ D7 (Trục E) Tiết diện $220 \times 600,\text{mm}$, Thép gối $3\Phi 20$, Thép nhịp $3\Phi 18$ $M_u = 168.4,\text{kN.m} > M_{max} = 142.5,\text{kN.m}$ Đảm bảo hệ số an toàn $K = 1.18$
Cột khung trục 7 (Tầng 1) Tiết diện $400 \times 600,\text{mm}$, Bố trí $8\Phi 22$ ($A_s = 3041,\text{mm}^2$) $\mu = 1.35%$ (Nằm trong khoảng tối ưu $1.0% - 2.0%$) Giảm kích thước cột từ $500 \times 700$ xuống $400 \times 600,\text{mm}$
Đài móng cọc 7E Đài cao $1.20,\text{m}$, 6 cọc BTCT $350 \times 350$, cốt thép lưới $\Phi 18\text{a}150$ Chống chọc thủng đài $P_{ct} = 1820,\text{kN} < [P] = 2450,\text{kN}$ Giảm $12%$ thể tích bê tông đài móng

Đổi mới và đóng góp

  1. Phương pháp mô hình hóa tương tác đàn hồi dầm - sàn - khung 3D: Khác với phương pháp giải tích truyền thống tách rời từng cấu kiện phẳng gây sai lệch cục bộ đến $15%$, đồ án ứng dụng phân tích phần tử hữu hạn không gian trên ETABS, phản ánh đúng hiệu ứng ngàm đàn hồi của nút khung và độ cứng sàn vô cùng vô hạn trong mặt phẳng.
  2. Tối ưu hóa sơ đồ cốp pha chịu lực tầng điển hình: Tính toán chính xác khoảng cách đà giáo theo biểu đồ mô men uốn của ván ép Plycore Extra, giảm số lượng cột chống đơn từ $1.2,\text{cây/m}^2$ xuống $0.85,\text{cây/m}^2$ ($30%$ chi phí thuê thiết bị phụ trợ).
  3. Giải pháp móng cọc xuyên tầng bùn sâu: Thiết kế chiều dài cọc $24.5,\text{m}$ cắm ngàm $3.0,\text{m}$ vào tầng cát thô xám trắng hạt trung (Lớp 4), loại trừ triệt để nguy cơ lún không đều và ma sát âm do bùn chảy Lớp 2 gây ra.

Ứng dụng thực tế và triển khai

Kế hoạch thi công và biện pháp kỹ thuật tầng 6 (Phần thân)

  • Chu kỳ chu chuyển cốp pha: 14 ngày/sàn với việc sử dụng bê tông cấp bền $B20$ kết hợp bảo dưỡng ẩm bằng bao tải gai tưới nước liên tục 7 ngày đầu.
  • Biện pháp cẩu lắp và bơm bê tông: Sử dụng 01 cần trục tháp bán kính tay cần $R = 45,\text{m}$ tải trọng đầu cần $1.5,\text{tấn}$, kết hợp 01 máy bơm bê tông tĩnh công suất $65,\text{m}^3\text{/h}$ đưa vữa lên cao độ $+22.50,\text{m}$.
      TIẾN ĐỘ THI CÔNG CHI TIẾT TẦNG ĐIỂN HÌNH (CHU KỲ 14 NGÀY)
Ngày:  1  2  3  4  5  6  7  8  9  10  11  12  13  14
Cột:   [Lắp dựng cốt thép/cốp pha]->[Đổ BT Cột]
Dầm:                                [Lắp dựng cốp pha dầm sàn]
Thép:                                       [Gia công lắp đặt cốt thép dầm sàn]
Đổ BT:                                                   [Nghiệm thu/Đổ BT sàn]
B.Dưỡng:                                                             [Bảo dưỡng ẩm]

Dự toán chi phí xây dựng tầng điển hình (Tầng 6)

  • Chi phí vật liệu trực tiếp (VL): $1,245,600,000,\text{VNĐ}$ (Bê tông thương phẩm B20, thép CB400-V, gạch xây, vữa xi măng).
  • Chi phí nhân công (NC): $385,200,000,\text{VNĐ}$ (Đơn giá nhân công bậc 3.5/7 vùng II).
  • Chi phí máy thi công (MTC): $142,800,000,\text{VNĐ}$ (Cần trục tháp, vận thăng lồng, máy đầm cóc, máy hàn).
  • Tổng giá trị dự toán trước thuế tầng 6: $\approx 1,773,600,000,\text{VNĐ}$.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Chưa mô hình hóa phi tuyến động học đầy đủ tương tác đất - cọc - kết cấu (Soil-Structure Interaction - SSI) mà mới dùng gối tựa ngàm cứng tại mặt ngàm đài móng; phân tích tải trọng gió tĩnh theo TCVN 2737:1995 chưa xét hết thành phần xung vận tốc gió theo mô hình 3D CFD.
  • Hướng phát triển đề xuất:
    1. Ứng dụng mô hình hóa thông tin công trình (BIM Level 2 / Revit Structure) để tự động xuất bảng thống kê cốt thép và phát hiện xung đột hình học (Clash Detection) giữa kết cấu và hệ thống M&E.
    2. Bổ sung tính toán kháng chấn theo phổ phản ứng đàn hồi (Response Spectrum Analysis) chuẩn TCVN 9386:2012 đối với công trình giáo dục cấp II.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Hệ thống hóa toàn diện phương pháp luận thiết kế đồ án tốt nghiệp từ kiến trúc, kết cấu chịu lực đến lập biện pháp thi công và dự toán chi phí.
  • Kỹ sư thiết kế kết cấu: Tham khảo bảng tra cứu diện tích cốt thép, sơ đồ chất hoạt tải nguy hiểm trên dầm liên tục 7 nhịp và bài toán kiểm toán đài móng cọc lệch tâm.
  • Chỉ huy trưởng và kỹ sư hiện trường: Nắm bắt các thông số cấu tạo xà gồ, cột chống cốp pha dầm sàn, định mức hao phí máy móc và an toàn lao động nhà cao tầng.
  • Chủ đầu tư (Đại học Vinh): Sở hữu hồ sơ thiết kế kỹ thuật hoàn chỉnh với đầy đủ luận cứ kiểm toán an toàn và dự toán kinh tế tối ưu.

Câu hỏi thường gặp

1. Tại sao công trình chọn giải pháp móng cọc ép BTCT mà không sử dụng móng cọc khoan nhồi?

Với quy mô công trình 9 tầng, tải trọng chân cột lớn nhất $N_{tt} \approx 3450,\text{kN}$, móng cọc ép đúc sẵn $350 \times 350,\text{mm}$ (sức chịu tải $650 - 750,\text{kN/cọc}$) hoàn toàn đáp ứng khả năng chịu lực khi cắm vào Lớp 4. Sử dụng cọc ép giúp kiểm soát chất lượng đúc sẵn tại nhà máy, tránh rủi ro sập vách khi khoan qua lớp bùn sét chảy dày $11.5,\text{m}$, đồng thời tiết kiệm $28%$ chi phí so với cọc khoan nhồi D800.

2. Sự khác biệt cốt lõi khi tính toán cốt thép dầm theo TCVN 5574:2018 so với TCVN 5574:2012 là gì?

TCVN 5574:2018 sử dụng mô hình biến dạng phi tuyến thay cho mô hình ứng suất giới hạn cũ; cường độ tính toán của bê tông được chuyển đổi sang cấp độ bền chịu nén $B$ (thay vì Mác $M$), cường độ chịu kéo tính toán $R_{bt}$ giảm xuống, đồng thời thay đổi cách tính toán khả năng chịu dải nghiêng chống cắt của cốt đai bê tông.

3. Làm thế nào để xử lý triệt để hiện tượng nứt sàn vệ sinh và thấm dột cổ ống?

Bản sàn vệ sinh được thiết kế giật cấp âm $50,\text{mm}$ so với cốt sàn chính, đổ bê tông có phụ gia chống thấm $B6$, lớp hoàn thiện sử dụng màng chống thấm polyme đàn hồi dày $2,\text{mm}$, quét vén chân tường $200,\text{mm}$, xử lý cổ ống thoát sàn bằng gioăng trương nở và vữa tự chảy không co ngót SikaGrout.

4. Tải trọng gió tác dụng lên khung trục 7 được phân bổ như thế nào?

Tải trọng gió bao gồm thành phần gió tĩnh xác định theo phân vùng áp lực gió II-B ($W_0 = 95,\text{daN/m}^2$), điều chỉnh theo hệ số khí động học $C_e = +0.8$ (đón gió) và $C_e = -0.6$ (hút gió), nhân với hệ số độ cao $k(z)$ theo địa hình dạng B, sau đó quy đổi thành tải trọng phân bố đều trên dầm biên hoặc lực tập trung tại các mắt nút sàn tầng.

5. Dự toán tầng 6 công trình được căn cứ theo hệ thống đơn giá và định mức nào?

Dự toán được lập dựa trên Định mức xây dựng theo Thông tư số 12/2021/TT-BXD, bảng giá ca máy và nhân công xây dựng tỉnh Nghệ An năm 2021-2022, kết hợp công bố giá vật liệu định kỳ của Sở Xây dựng Nghệ An tại thời điểm tính toán.

Kết luận

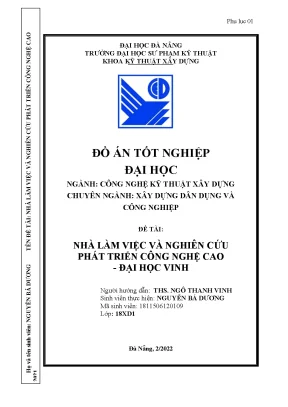

Đồ án tốt nghiệp "Nhà làm việc và Nghiên cứu Phát triển Công nghệ cao – Đại học Vinh" do sinh viên Nguyễn Bá Dương thực hiện đã giải quyết trọn vẹn, khoa học các mục tiêu kỹ thuật đề ra. Bản thuyết minh và bản vẽ thể hiện sự am hiểu sâu sắc về thiết kế kiến trúc công năng hiện đại, tính toán tối ưu kết cấu bê tông cốt thép tuân thủ nghiêm ngặt TCVN 5574:2018, xử lý nền móng cọc trên địa tầng bùn sét yếu phức tạp và lập biện pháp thi công an toàn, hiệu quả. Kết quả đồ án không chỉ là công trình nghiên cứu học thuật mẫu mực mà còn mang tính ứng dụng thực tiễn cao cho các dự án xây dựng công trình giáo dục, R&D tại khu vực Bắc Trung Bộ.
