Bối cảnh và vấn đề nghiên cứu

Năng lượng tiêu thụ cho hệ thống chiếu sáng chiếm tới 40% tổng điện năng tại các công sở và tòa nhà thương mại. Mặc dù đèn sợi đốt có hiệu suất năng lượng rất thấp (gần 90% điện năng tiêu thụ chuyển hóa thành nhiệt năng), loại đèn này vẫn được sử dụng phổ biến do đặc tính vận hành đơn giản và khả năng tự điều chỉnh dòng điện. Ngược lại, các nguồn sáng phóng điện (như đèn huỳnh quang, đèn phóng điện cường độ cao - HID, đèn kim loại halide - MHL, đèn natri cao áp - HPS) sở hữu hiệu suất phát quang cao (lumen/W) nhưng mang đặc tính điện trở vi phân âm. Khi xuất hiện hồ quang, tổng trở của bóng đèn giảm mạnh; nếu nối trực tiếp vào lưới điện mà không có thiết bị ổn định dòng, dòng điện sẽ tăng vọt làm quá nhiệt và phá hủy đèn. Do đó, chấn lưu (ballast) là thiết bị bắt buộc nhằm thực hiện ba chức năng: cung cấp điện áp mồi ban đầu, đưa điện áp nguồn về giá trị làm việc danh định và khống chế dòng hồ quang ổn định.

Tại Việt Nam, nhu cầu tiết kiệm điện thúc đẩy thị trường chấn lưu điện tử và đèn compact phát triển. Tuy nhiên, thị phần chấn lưu điện tử chỉ chiếm khoảng 30% - 40% so với chấn lưu sắt từ truyền thống. Nguyên nhân bắt nguồn từ tâm lý e ngại của người tiêu dùng đối với các dòng chấn lưu điện tử trôi nổi, kém chất lượng: kết cấu mạch bị cắt giảm linh kiện tối đa để hạ giá thành, dẫn đến quang thông phát ra thấp, hiện tượng đen đầu đèn diễn ra nhanh và tuổi thọ thiết bị suy giảm nghiêm trọng.

Về mặt kỹ thuật, việc nâng cao tần số làm việc của chấn lưu điện tử lên dải cao tần (từ 4 kHz đến dưới 60 kHz) nhằm giảm kích thước cuộn cảm lại dẫn đến hiện tượng cộng hưởng âm thanh (acoustic resonance) bên trong ống phóng điện của đèn cao áp HID/MHL. Sự dao động sóng đứng của áp suất chất khí gây méo dạng hồ quang, làm đèn nhấp nháy, suy giảm tuổi thọ hoặc nổ vỡ ống hồ quang. Dạng sóng chữ nhật tần số thấp (LFSW - Low Frequency Square Wave) là giải pháp triệt tiêu thành phần công suất xoay chiều cao tần cấp cho đèn, loại bỏ hoàn toàn nguy cơ cộng hưởng âm. Tuy nhiên, cấu trúc chấn lưu LFSW tiêu chuẩn thường cồng kềnh với 3-4 tầng biến đổi độc lập.

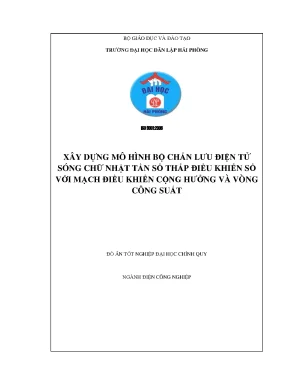

Đề tài "Xây dựng mô hình bộ chấn lưu điện tử sóng chữ nhật tần số thấp điều khiển số với mạch điều khiển cộng hưởng và vòng công suất" do sinh viên Mai Trung Chiến thực hiện dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn (ngành Điện Công nghiệp, Trường Đại học Dân lập Hải Phòng) tập trung giải quyết các nhiệm vụ sau:

  1. Nghiên cứu tổng quan nguyên lý hoạt động, các kiểu mạch khởi động và các thông số kỹ thuật tiêu chuẩn của chấn lưu điện từ và chấn lưu điện tử.
  2. Phân tích nguyên lý bộ chấn lưu sóng chữ nhật tần số thấp (LFSW) tích hợp điều khiển số nhằm triệt tiêu hiện tượng cộng hưởng âm học ở đèn phóng điện công suất lớn.
  3. Tích hợp cấu trúc phần cứng từ 4 tầng tiêu chuẩn xuống cấu trúc 2 tầng (tầng PFC SEPIC và tầng cầu biến tần FB tích hợp mạch đánh lửa).
  4. Thiết lập mô hình toán học không gian trạng thái, phân tích hàm truyền tín hiệu nhỏ và thiết kế hai vòng điều khiển số: vòng công suất dài hạn và vòng dòng điện ngắn hạn trên vi điều khiển dsPIC.
  5. Ứng dụng phần mềm chuyên dụng PESIM để mô phỏng, phân tích các tham số của bộ băm xung một chiều.

Đối tượng nghiên cứu của đồ án là bộ chấn lưu điện tử sóng chữ nhật tần số thấp (LFSW) điều khiển số ứng dụng cho đèn phóng điện cường độ cao (đèn HID 150W, HPS 400W). Phạm vi nghiên cứu giới hạn ở mô hình hóa giải tích tín hiệu nhỏ, thiết kế hệ thống điều khiển số đa vòng và mô phỏng động học biến đổi điện tử công suất.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết của đồ án dựa trên các nguyên lý điện tử công suất, lý thuyết phóng điện trong chất khí và kỹ thuật điều khiển số:

  • Đặc tính hồ quang và tiêu chuẩn kỹ thuật: Phân tích đặc tính V-A phi tuyến và điện trở vi phân âm của đèn phóng điện; cơ chế kích thích cộng hưởng âm thanh trong ống phóng khí phụ thuộc vào thành phần và áp suất khí; điều kiện triệt tiêu cộng hưởng âm theo khuyến nghị thiết kế: tỷ số giữa thành phần công suất xoay chiều trên đèn và công suất toàn phần phải thỏa mãn $P_{aclamp} / P_{lamp} < 5%$; tiêu chuẩn hài lưới điện quốc tế IEC 61000-3-2 lớp C áp dụng cho thiết bị chiếu sáng.
  • Mô hình biến đổi SEPIC kết hợp cảm kháng sơ cấp: Cấu trúc bộ biến đổi SEPIC (Single-Ended Primary Inductance Converter) không cách ly làm việc ở chế độ dòng điện liên tục (CCM - Continuous Conduction Mode), đóng vai trò là tầng hiệu chỉnh hệ số công suất (PFC). Phương pháp trung bình hóa không gian trạng thái tín hiệu nhỏ được áp dụng để dẫn xuất hàm truyền đáp ứng dòng điện $G_{iL1d}(s)$ từ chu kỳ làm việc.
  • Đặc tính trở kháng đèn: Thừa nhận kết quả thực nghiệm đáp ứng tín hiệu nhỏ của bóng đèn HID 150W, theo đó tổng trở gia tăng $z_{lamp}$ biểu diễn tính chất điện trở dương xấp xỉ $30,\Omega$ trong dải tần số mục tiêu từ 3 kHz đến 10 kHz.

Phương pháp nghiên cứu kết hợp giữa mô hình hóa giải tích, thiết kế điều khiển miền tần số và mô phỏng máy tính:

  • Phương pháp trung bình hóa tín hiệu nhỏ: Xây dựng hệ phương trình vi phân trạng thái trung bình cho mạch biến đổi SEPIC có ghép hỗ cảm sơ cấp, tính toán các ma trận $[A], [B], [C], [E]$ để tìm hàm truyền của dòng điện cuộn cảm sơ cấp theo chu kỳ đóng cắt $d$.
  • Phương pháp thiết kế điều khiển trên biểu đồ Bode (SISO Design Task trong MATLAB): Lựa chọn tần số cắt và độ dự trữ pha cho bộ điều chỉnh dòng PFC $G_{pfc}(s)$ (tần số cắt đạt $12{,}9\text{ kHz}$, dự trữ pha $66^\circ$) và bộ ổn định dòng đèn $G_c(s)$ (tần số cắt $f_c = 5\text{ kHz}$, hệ số tỷ lệ $k_c = 0{,}5$).
  • Phương pháp mô phỏng số: Sử dụng phần mềm PSpice để kiểm chứng mô hình trung bình tín hiệu nhỏ của SEPIC và phần mềm PESIM (Power Electronics Simulation) để mô phỏng các chế độ đóng cắt của bộ biến đổi công suất băm xung một chiều.
  • Nguồn dữ liệu: Số liệu tra cứu từ hệ thống tiêu chuẩn chiếu sáng ANSI, tiêu chuẩn méo hài lưới IEC 61000-3-2 lớp C và các tham số thực nghiệm công bố từ các công trình nghiên cứu chuyên ngành.

Thiết kế và triển khai hệ thống

Khác với các bộ chấn lưu sóng chữ nhật tần số thấp truyền thống đòi hỏi cấu trúc 4 khối cồng kềnh, tác giả nghiên cứu cấu trúc tối giản tích hợp thành hệ thống 2 tầng chức năng:

Tiêu chí Cấu trúc LFSW tiêu chuẩn Cấu trúc LFSW đề xuất trong đồ án
Số lượng tầng biến đổi 4 khối riêng biệt: (1) Tầng PFC; (2) Tầng DC/DC buck hạ áp; (3) Tầng cầu biến tần (FB); (4) Mạch đánh lửa ngoài 2 tầng tích hợp: (1) Tầng PFC biến đổi SEPIC; (2) Tầng cầu biến tần (FB) tích hợp băm xung, đánh lửa và đảo cực
Cảm biến hồi tiếp Nhiều cảm biến dòng điện và điện áp độc lập ở từng tầng Dùng duy nhất một điện trở cảm biến mẫu $R_g$ tại đầu ra tầng PFC để giám sát cả dòng điện và công suất
Cơ chế đánh lửa Mạch phát xung cao thế phụ trợ (2000 - 3000V) Quét tần số đóng cắt $f_{isw}$ tiệm cận tần số cộng hưởng $f_o$ của bộ lọc LC tích hợp trên cầu Full-Bridge
Bộ điều khiển trung tâm Mạch tương tự rời rạc hoặc IC chuyên dụng Vi điều khiển số tín hiệu số dsPIC quản lý đồng thời cả hai vòng lặp

Hệ thống được cấu thành bởi hai khối mạch chính:

  • Tầng PFC SEPIC: Sử dụng cuộn sơ cấp có độ tự cảm $L_{m1}$, hệ số hỗ cảm $k$, tụ điện trung gian $C_c$, tụ lọc đầu ra $C_g$. Mạch vận hành ở chế độ CCM, vừa nâng cao hệ số công suất đầu vào, vừa tạo điện áp trung gian $V_g$ ổn định cấp cho tầng nghịch lưu. Công suất đầu ra $P_g^$ được tính toán gián tiếp thông qua mẫu điện áp $V_g^$ và mẫu dòng điện $R_g\langle i_g^\rangle$ trên điện trở $R_g$ ($P_g^ = V_g^* \langle i_g^*\rangle$), loại bỏ nhu cầu sử dụng thêm cảm biến đo điện áp ngoài phức tạp.
  • Tầng cầu biến tần Full-Bridge (FB) tích hợp: Vận hành linh hoạt qua 3 giai đoạn:
    1. Giai đoạn đánh lửa và làm nóng: Cầu FB làm việc như một biến tần cộng hưởng song song. Tần số đóng cắt $f_{isw}$ được quét giảm dần về phía tần số cộng hưởng riêng $f_o$ của khung lọc LC, tạo ra quá điện áp đủ lớn qua buồng phóng điện để ion hóa chất khí.
    2. Giai đoạn làm việc sóng chữ nhật tần số thấp (LFSW): Các transistor trên cầu biến tần được điều khiển để hoạt động như một bộ băm xung nối tiếp (buck). Tần số đảo cực tính $f_{isw}$ được giữ cố định ở dải tần số thấp với chu kỳ $T_i = 1/f_{isw}$ (50% bán kỳ dương cực, 50% bán kỳ âm cực). Đồng thời, tần số đóng cắt bên trong của bộ băm xung nối tiếp $F_{SW} = 1/T \gg f_o$ được điều khiển với chu kỳ làm việc $d = t_{on}/T$ nhằm điều chỉnh dòng cảm kháng $i$ và ổn định dòng điện hồ quang.
    3. Chuyển tiếp vòng hở: Quá trình đảo chiều cực tính dòng điện từ dương sang âm và ngược lại được thiết kế theo chế độ vòng hở để đơn giản hóa thuật toán đo lường; mạch điều khiển phát hiện điểm kết thúc quá trình chuyển đổi để tái lập quyền kiểm soát dòng điện.
  • Cấu trúc thuật toán điều khiển số: Hệ thống điều khiển số gồm hai vòng lặp:
    • Vòng ngoài (điều khiển công suất dài hạn): Đặt tại tầng PFC, điều chỉnh biên độ dòng điện vào từ lưới và thiết lập giá trị dòng cảm kháng chuẩn $I_{ref} = V_g / (d \cdot R_{eq})$ nhằm đảm bảo tầng biến tần FB phản ánh như một điện trở tương đương $R_{eq}$ đối với đầu ra SEPIC.
    • Vòng trong (điều khiển dòng điện ngắn hạn): Lấy mẫu dòng $i$ qua điện trở $R_g$ tại thời điểm kết thúc chu kỳ $dT$ với chu kỳ lấy mẫu $T_1 = 2/f_{sw}$. Giải thuật bù tỷ lệ rời rạc được tính toán theo biểu thức: $$d[nT_1] = k_c \left( i^[nT_1] - I_{ref} \right) = 0{,}5 \left( i^[nT_1] - I_{ref} \right)$$ Hệ thống duy trì tần số cắt vòng dòng $f_c = 5\text{ kHz}$ và hệ số lấy mẫu $H_2(s) = 0{,}25$.

Nội dung chính theo từng chương

Chương 1: Giới thiệu chung về chấn lưu và chấn lưu điện tử

Chương này trình bày toàn diện cơ sở lý thuyết và các đặc tính kỹ thuật của hệ thống chấn lưu cho đèn phóng điện:

  • Vai trò của chấn lưu: Phân tích đặc tính điện trở vi phân âm của hồ quang khí. Khi xuất hiện phóng điện, điện trở của đèn sụt giảm nhanh chóng; chấn lưu phải đóng vai trò nguồn dòng nhằm duy trì điểm làm việc ổn định trên đường đặc tính công suất danh định.
  • Phân loại mạch khởi động: Phân tích nguyên lý làm việc của các sơ đồ khởi động truyền thống và hiện đại, bao gồm mạch đốt nóng trước (dùng tắc te hoặc cuộn đốt riêng), mạch khởi động ngay (mạch kéo co dùng nhánh điện cảm và nhánh điện dung bù pha; mạch nối tiếp chuỗi giúp giảm 1/3 kích thước), mạch khởi động nhanh (đốt nóng liên tục, đạt sáng cực đại sau 2 giây), mạch khởi động nhanh cải tiến (tự động ngắt dòng đốt catot sau khi sáng giúp tiết kiệm 3W mỗi đèn) và mạch khởi động tức thời cho đèn T8 (cung cấp điện áp hở mạch cao, làm giảm 25% tuổi thọ điện cực).
  • Hệ thống thông số kỹ thuật vận hành: Tổng hợp các giới hạn điện áp, dòng khởi động trong thời gian 5 - 6 ms, tiêu chuẩn bảo vệ quá dòng bằng cầu chì, giới hạn độ méo hài tổng THD ($< 33%$ để bảo vệ dây trung hòa mạng 3 pha), hệ số công suất ($PF > 90%$ cho công nghiệp), hệ số chấn lưu (BF), hệ số hiệu suất chấn lưu, hệ số đỉnh sóng dòng điện (crest factor $\le 1{,}7$ cho chấn lưu điện tử khởi động nhanh và $\le 1{,}85$ cho khởi động tức thời nhằm tránh xói mòn điện cực).
  • Quy chuẩn điện áp lối vào danh định:
Hiệu điện thế danh định (V) Khoảng hiệu thế lối vào cho phép (V)
120 112 – 117
208 119 – 216
220 210 – 236
240 225 – 250
250 235 – 260
277 255 – 290
347 322 – 365
480 450 – 500
  • Tiêu chuẩn tiếng ồn và nhiệt độ: Mức độ tạp âm cơ học được xếp hạng từ A đến F theo môi trường lắp đặt:
Xếp hạng mức ồn Độ ồn cho phép (dB) Môi trường ứng dụng khuyến nghị
A 20 – 24 Trạm phát thanh, truyền hình, thư viện, nhà thờ, phòng thí nghiệm trường học
B 25 – 30 Nhà ở, công sở
C 31 – 36 Khu vực văn phòng chung, tòa nhà thương mại
D 37 – 42 Cơ sở sản xuất công nghiệp, cửa hàng bán lẻ

Về mặt nhiệt độ, vật liệu cách điện của chấn lưu chịu được $180^\circ\text{C}$, tụ điện chịu được $90^\circ\text{C}$; nhiệt độ cuộn dây tăng thêm $10^\circ\text{C}$ sẽ làm giảm một nửa tuổi thọ linh kiện.

  • Đặc tính đèn cao áp HID: Khảo sát yêu cầu điện áp mồi hở mạch ($> 600\text{ V}$), biên độ xung đánh lửa ($2000 - 3000\text{ V}$, độ rộng $1,\mu\text{s}$), hiện tượng tăng điện áp rơi trên đèn HPS từ 1 đến 3V sau mỗi 1000 giờ thắp sáng (có thể tăng tới 170% sau 100 giờ đầu). Đèn hoạt động trong giới hạn hình thang thế hiệu - công suất (ví dụ đèn HPS 400W). Chương này cũng khẳng định nguy cơ cộng hưởng âm thanh ở dải tần số cao ($f > 4\text{ kHz}$) và hiện tượng phân ly nguyên tử Natri tụ về hai cực khi cấp điện một chiều.
  • Nguyên lý chấn lưu điện tử: Chuyển đổi tần số cấp nguồn lên trên 20 kHz giúp hiệu suất quang của đèn tăng tối đa khoảng 14% và loại bỏ hoàn toàn hiện tượng nhấp nháy 100 Hz; giảm tiêu thụ điện năng từ 12 đến 25W so với chấn lưu sắt từ.

Chương 2: Tìm hiểu chấn lưu điện tử sóng chữ nhật tần số thấp (LFSW) điều khiển số với mạch điều khiển cộng hưởng và vòng công suất

Chương 2 là trọng tâm lý thuyết và tính toán của đồ án, tập trung vào mô hình hóa giải tích và thiết kế hệ thống điều khiển:

  • Nguyên lý triệt tiêu cộng hưởng âm thanh: Chứng minh dạng sóng vuông tần số thấp không cấp thành phần công suất xoay chiều cao tần cho đèn, thỏa mãn điều kiện $P_{aclamp}/P_{lamp} < 5%$, loại bỏ hoàn toàn sóng đứng áp suất trong buồng phóng điện.
  • Mô hình hóa tầng PFC SEPIC: Áp dụng phương pháp mô hình hóa trung bình dòng xoay chiều cho bộ biến đổi SEPIC có hỗ cảm sơ cấp ($L_{m1}$, hệ số ghép $k$, độ tự cảm tương đương $L_{eq} = L_{m1}(1-k^2)$). Xác lập hệ phương trình trạng thái trung bình: $$\frac{d\langle x\rangle}{dt} = [A]\langle x\rangle + [B]\langle v_{in}\rangle, \quad \langle i_{L1}\rangle = [C]\langle x\rangle + [E]\langle v_{in}\rangle$$ Dẫn xuất hàm truyền dòng vào tín hiệu nhỏ $G_{iL1d}(s)$ từ chu kỳ đóng cắt $d_s$: $$G_{iL1d}(s) = \frac{\hat{i}{L1}(s)}{\hat{d}(s)} = G{iL1d0} \frac{N_{GiL1d}(s)}{D_{GiL1d}(s)}$$ Phân tích đáp ứng tần số Bode cho thấy hàm truyền có các tần số điểm zero và cực kép cộng hưởng tại $0{,}5\text{ Hz}$ và $134\text{ Hz}$. Sử dụng công cụ SISO trong MATLAB, thiết kế bộ điều chỉnh dòng vào $G_{pfc}(s)$ có dạng tích phân - tỷ lệ: $$G_{pfc}(s) = \frac{10^4}{s}$$ Vòng điều khiển dòng vào đạt tần số cắt $12{,}9\text{ kHz}$ với độ dự trữ pha an toàn $66^\circ$ tại hệ số cảm biến cố định $H_1(s) = 0{,}25$.
  • Mô hình hóa vòng dòng điện và công suất: Xây dựng mô hình tín hiệu nhỏ cho tầng nghịch lưu cầu băm xung nối tiếp. Hàm truyền từ độ biến thiên chu kỳ băm xung $\hat{d}$ sang dòng cảm kháng $\hat{i}$ phụ thuộc vào tổng trở vi phân của đèn: $$G_{id}(s) = \frac{\hat{i}(s)}{\hat{d}(s)} = \frac{V_g}{sL + z_{lamp}}$$ Với đèn HID 150W, tại vùng tần số mục tiêu $3 - 10\text{ kHz}$, tổng trở đèn có giá trị điện trở dương ổn định $z_{lamp} \approx 30,\Omega$ ($20,\Omega \le z_{lamp} \le 40,\Omega$).
  • Thuật toán điều khiển số: Thiết lập hàm truyền thời gian liên tục tương đương cho vòng dòng điện rời rạc: $$T_d(s) = G_c(e^{sT_1}) H_2(s) G_{id}(s)$$ Với chu kỳ lấy mẫu $T_1 = 2/f_{sw}$, hệ số cảm biến dòng $H_2(s) = 0{,}25$, bộ bù số tỷ lệ được lựa chọn $G_c = k_c = 0{,}5$. Phân tích trên giản đồ Bode xác nhận hệ thống đạt tần số cắt mục tiêu $f_c = 5\text{ kHz}$ và vận hành ổn định xung quanh điểm làm việc danh định.

Chương 3: Mô phỏng bộ băm xung một chiều tăng áp (Boost) bằng PESIM

Chương 3 trình bày việc áp dụng công cụ mô phỏng chuyên dụng trong ngành điện tử công suất:

  • Tổng quan phần mềm PESIM (Power Electronics Simulation): Giới thiệu giao diện làm việc, thư viện phần tử mạch điện động học, nguồn công tắc bán dẫn, khối điều khiển logic và thuật toán giải phương trình vi phân phi tuyến.
  • Biểu diễn tham số phần tử: Phương pháp thiết lập các thông số điện cảm, điện dung lọc, điện trở nội và các van điều khiển bán dẫn (MOSFET, Diode) trong môi trường mô phỏng số.
  • Mô phỏng bộ băm xung tăng áp (Boost Converter): Thiết lập sơ đồ nguyên lý mạch tăng áp một chiều, cài đặt quy luật phát xung điều khiển độ rộng xung (PWM), khảo sát dạng sóng điện áp và dòng điện tức thời trên van đóng cắt và phần tử tích lũy năng lượng, kiểm chứng nguyên lý hoạt động ở các chế độ dẫn dòng liên tục và gián đoạn.

Kết quả và đóng góp

Kết quả kỹ thuật và số liệu thực nghiệm

  • Tối ưu hóa cấu trúc mạch: Đề xuất và phân tích thành công cấu trúc chấn lưu LFSW 2 tầng thay thế cho cấu trúc 4 tầng truyền thống, tích hợp toàn bộ các chức năng đánh lửa cộng hưởng, làm nóng điện cực và điều khiển dòng băm xung vào duy nhất một cầu biến tần FB.
  • Tham số vòng điều khiển tầng PFC: Thiết kế bộ điều chỉnh $G_{pfc}(s)$ dạng tích phân trên nền tảng SEPIC CCM ghép hỗ cảm, đạt tần số cắt vòng hở $12{,}9\text{ kHz}$ với góc dự trữ pha đạt $66^\circ$ tại hệ số phản hồi $H_1 = 0{,}25$. Khống chế thành công méo hài dòng điện đầu vào thỏa mãn tiêu chuẩn IEC 61000-3-2 lớp C.
  • Tham số vòng ổn định dòng điện đèn: Xác lập mô hình toán học đáp ứng tín hiệu nhỏ của bóng đèn HID 150W với tổng trở vi phân $z_{lamp} \approx 30,\Omega$ trong băng thông tần số $3 - 10\text{ kHz}$. Thuật toán điều khiển số tỷ lệ rời rạc với hệ số $k_c = 0{,}5$, chu kỳ lấy mẫu $T_1 = 2/f_{sw}$ và $H_2 = 0{,}25$ xác lập tần số cắt vòng lặp đạt $5\text{ kHz}$, bảo đảm hệ thống vận hành ổn định không phát sinh dao động.
  • Khống chế cộng hưởng âm: Cấu trúc chuyển mạch tạo sóng chữ nhật tần số thấp duy trì tỷ lệ công suất xoay chiều $P_{aclamp} / P_{lamp} < 5%$, triệt tiêu hoàn toàn hiện tượng kích thích cộng hưởng âm học trong suốt các chế độ thắp sáng của đèn.

Đóng góp so với các nghiên cứu trước

  • Tác giả đã loại bỏ mạch đánh lửa cao áp độc lập và tầng băm xung DC/DC hạ áp riêng biệt, giúp giảm thiểu đáng kể số lượng linh kiện van công suất thụ động và chủ động.
  • Triển khai phương pháp đo lường giản lược: sử dụng duy nhất một điện trở mẫu $R_g$ tại đầu ra tầng SEPIC để lấy tín hiệu điều khiển cho cả hai vòng lặp (vòng công suất bên ngoài và vòng dòng điện bên trong), loại bỏ cảm biến đo điện áp ngoài chuyên dụng mà vẫn duy trì độ chính xác của chế độ điều khiển công suất không đổi.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Quá trình chuyển tiếp cực tính dòng điện từ cực dương sang cực âm (và ngược lại) trên cầu biến tần FB được thực hiện theo nguyên lý vòng hở, do đó chất lượng của quá trình quá độ phụ thuộc vào hệ số phẩm chất của khung lọc LC và sự thay đổi tải của đèn; mô hình tổng trở $z_{lamp} \approx 30,\Omega$ chỉ có giá trị xấp xỉ đúng trong dải tần số hạn hẹp ($3 - 10\text{ kHz}$) quanh điểm làm việc danh định của đèn 150W; đồ án tập trung vào phân tích lý thuyết, thiết kế hàm truyền và mô phỏng trên phần mềm PESIM/PSpice, chưa có số liệu đo đạc thực nghiệm toàn diện trên mô hình phần cứng vật lý hoàn chỉnh ở các chu kỳ phóng điện kéo dài hàng nghìn giờ.
  • Hướng nghiên cứu mở rộng: Nghiên cứu thuật toán điều khiển thích nghi cho vi điều khiển dsPIC nhằm tự động nhận dạng và bù trừ sự biến thiên của tổng trở đèn $z_{lamp}$ theo thời gian thắp sáng và hiện tượng già hóa bóng đèn; nghiên cứu các giải pháp chuyển mạch mềm (soft-switching) nhằm giảm tổn thất công suất đóng cắt trên các transistor cầu biến tần tần số cao; hoàn thiện chế tạo mạch phần cứng thực nghiệm để đo lường các chỉ số nhiệt động, tổn hao thực tế và mức phát xạ nhiễu điện từ (EMI/RFI).

Giá trị tham khảo

Đồ án là tài liệu kỹ thuật có giá trị tham khảo cho sinh viên, học viên cao học và kỹ sư chuyên ngành Kỹ thuật Điện, Điện công nghiệp và Điện tử công suất:

  • Phương pháp mô hình hóa tín hiệu nhỏ: Phần dẫn xuất các phương trình trạng thái trung bình và tính toán hàm truyền miền tần số cho bộ biến đổi SEPIC có hỗ cảm sơ cấp (Chương 2) là tài liệu mẫu mực về phương pháp phân tích toán học các bộ nguồn xung làm việc ở chế độ CCM.
  • Thiết kế điều khiển số đa vòng trên dsPIC: Cấu trúc phân tách hai vòng lặp (vòng ngoài điều khiển công suất chậm, vòng trong ổn định dòng điện tác động nhanh) cùng thuật toán lấy mẫu dòng băm xung tại điểm kết thúc chu kỳ đóng cắt cung cấp giải pháp thực tế cho các bài toán điều khiển nguồn dòng cho tải phi tuyến.
  • Kỹ thuật chấn lưu chiếu sáng: Cung cấp hệ thống dữ liệu tra cứu đầy đủ về quy chuẩn khởi động, tiêu chuẩn méo hài, hệ số đỉnh sóng dòng điện và phân loại độ ồn theo chuẩn công nghiệp (Chương 1).

Câu hỏi thường gặp

1. Tại sao chấn lưu điện tử sóng chữ nhật tần số thấp (LFSW) lại loại bỏ được hiện tượng cộng hưởng âm thanh trong đèn HID?
Hiện tượng cộng hưởng âm thanh (acoustic resonance) xảy ra khi đèn phóng điện kim loại halide (MHLs/HID) làm việc với dòng điện xoay chiều tần số cao ($f > 4\text{ kHz}$), tạo ra sóng đứng áp suất chất khí làm cong lệch hồ quang hoặc vỡ ống phóng. Chấn lưu LFSW cấp nguồn cho đèn bằng điện áp dạng sóng chữ nhật tần số thấp với chu kỳ làm việc đảo cực tính $T_i = 1/f_{isw}$ cố định. Về bản chất, trong mỗi nửa chu kỳ, đèn hoạt động như được cấp nguồn một chiều ổn định và không chứa thành phần công suất xoay chiều cao tần ($P_{aclamp} / P_{lamp} < 5%$), nhờ đó loại bỏ hoàn toàn cơ chế kích thích dao động áp suất âm học.

2. Điểm khác biệt mấu chốt giữa cấu trúc LFSW đề xuất và cấu trúc LFSW tiêu chuẩn là gì?
Cấu trúc tiêu chuẩn đòi hỏi 4 tầng độc lập: (1) tầng hiệu chỉnh hệ số công suất PFC, (2) tầng điều khiển dòng DC/DC, (3) tầng cầu biến tần FB và (4) mạch đánh lửa ngoài. Trong cấu trúc đề xuất, tác giả tích hợp tầng điều khiển dòng DC/DC, tầng biến tần và mạch đánh lửa vào duy nhất một tầng cầu Full-Bridge kết hợp bộ lọc LC. Tầng này vừa đảm nhiệm việc quét tần số cộng hưởng để đánh lửa mồi, vừa đóng vai trò bộ băm xung nối tiếp khống chế dòng điện hồ quang và đảo cực tính ở tần số thấp.

3. Tầng PFC dùng bộ biến đổi SEPIC được thiết kế với các thông số điều khiển nào?
Bộ biến đổi SEPIC hoạt động ở chế độ dẫn liên tục (CCM) với cuộn cảm sơ cấp ghép hỗ cảm. Hàm truyền dòng vào $G_{iL1d}(s)$ có các tần số điểm zero và tần số cộng hưởng cực kép tại $0{,}5\text{ Hz}$ và $134\text{ Hz}$. Sử dụng công cụ SISO của MATLAB, bộ điều chỉnh dòng vào được xác lập dưới dạng tích phân $G_{pfc}(s) = 10^4/s$, đạt tần số cắt vòng hở $12{,}9\text{ kHz}$ và độ dự trữ pha đạt $66^\circ$ tại hệ số cảm biến $H_1(s) = 0{,}25$.

4. Dòng điện đèn được ổn định bằng thuật toán điều khiển số nào trên vi điều khiển dsPIC?
Dòng điện cảm kháng được lấy mẫu thông qua điện trở cảm biến $R_g$ tại thời điểm kết thúc chu kỳ đóng cắt $dT$ với chu kỳ lấy mẫu $T_1 = 2/f_{sw}$. Thuật toán điều khiển số vòng trong sử dụng bộ bù tỷ lệ: $$d[nT_1] = 0{,}5 \left( i^*[nT_1] - I_{ref} \right)$$ Dựa trên giá trị tổng trở vi phân dương của đèn HID 150W là $z_{lamp} \approx 30,\Omega$ trong dải tần $3 - 10\text{ kHz}$, thuật toán này thiết lập tần số cắt của vòng điều khiển dòng ở mức $5\text{ kHz}$, đảm bảo bù trừ nhanh chóng các biến động của hồ quang.

5. Vì sao không thể cấp nguồn điện một chiều (DC) thuần túy cho đèn cao áp HID để chống cộng hưởng âm thanh?
Khi đèn HID làm việc với nguồn điện một chiều thuần túy, hiện tượng chuyển điện (phân ly catot) sẽ xuất hiện: các nguyên tử kim loại (như Natri trong đèn HPS) bị điện trường một chiều kéo tích tụ lệch về hai phía điện cực, dẫn đến hiện tượng suy giảm phát xạ và làm đèn không thể tiếp tục phát sáng. Do đó, chấn lưu LFSW bắt buộc phải duy trì việc đổi cực tính xoay chiều định kỳ ở tần số thấp để triệt tiêu hoàn toàn thành phần một chiều tích tụ.

Kết luận

Đồ án tốt nghiệp của sinh viên Mai Trung Chiến đã giải quyết bài toán kỹ thuật trọng tâm trong điều khiển chiếu sáng công suất lớn: loại bỏ nguy cơ cộng hưởng âm thanh ở đèn phóng điện kim loại halide thông qua công nghệ sóng chữ nhật tần số thấp (LFSW). Bằng việc tinh gọn cấu trúc từ 4 tầng xuống 2 tầng với tầng PFC SEPIC ghép hỗ cảm và tầng cầu nghịch lưu Full-Bridge đa năng, công trình đã tối ưu hóa số lượng linh kiện và cảm biến đo lường. Hệ thống hai vòng điều khiển số (công suất và dòng điện) được thiết lập chặt chẽ trên cơ sở mô hình hóa tín hiệu nhỏ và cài đặt trên vi điều khiển dsPIC, cung cấp luận cứ khoa học tin cậy cho việc phát triển các bộ chấn lưu điện tử hiệu suất cao phục vụ mục tiêu tiết kiệm năng lượng.
