Giới thiệu dự án

Hệ thống điều khiển điện tử trên ô tô hiện đại chiếm hơn 40% giá trị cấu thành của một chiếc xe thương mại, trong đó hệ thống đánh lửa trực tiếp (Direct Ignition System - DIS) đóng vai trò quyết định đến hiệu suất nhiệt động học, mức tiêu hao nhiên liệu và lượng phát thải khí xả ($CO, HC, NO_x$). Theo các báo cáo kỹ thuật ngành ô tô quốc tế, việc chuyển đổi từ hệ thống đánh lửa sử dụng bộ chia điện cơ khí (Distributor) sang đánh lửa điện tử trực tiếp giúp nâng cao hiệu suất đốt cháy nhiên liệu từ 12% đến 18%, đồng thời giảm lượng khí thải độc hại ra môi trường hơn 25%. Tại Việt Nam, dòng xe Toyota Innova trang bị động cơ 1TR-FE 2.0L DOHC VVT-i là một trong những mẫu xe thương mại phổ biến nhất trong phân khúc MPV. Do đó, việc nghiên cứu chuyên sâu cấu tạo, giải thuật điều khiển và xây dựng mô hình thực nghiệm trực quan cho hệ thống này là nhiệm vụ cấp thiết trong đào tạo kỹ thuật ô tô ứng dụng.

+-------------------------------------------------------------------------+
|                  CẤU TRÚC ĐỘNG CƠ TOYOTA 1TR-FE 2.0L                    |
|                                                                         |
|   +-----------------------------------------------------------------+   |
|   | 4 Xylanh thẳng hàng | DOHC 16 Van | VVT-i | Công suất: 100 kW   |   |
|   +-----------------------------------------------------------------+   |
|                                  |                                      |
|        +-------------------------+-------------------------+            |
|        v                                                   v            |
|  +------------------------------+            +-----------------------+  |
|  | Cảm biến Vị trí Trục cam (G) |            | Cảm biến Trục khuỷu   |  |
|  | (Rô-to 3 răng đối diện cam)  |            | (Đĩa xung NE 36-2)    |  |
|  +------------------------------+            +-----------------------+  |
|                 \                                 /                     |
|                  \                               /                      |
|                   v                             v                       |
|           +---------------------------------------------+               |
|           |       HỘP ĐIỀU KHIỂN TRUNG TÂM (ECU)        |               |
|           |   Xử lý tín hiệu, tính toán góc sớm (ESA)   |               |
|           +---------------------------------------------+               |
|                   /              |              \                       |
|        Tín hiệu  /    Tín hiệu   |   Tín hiệu    \   Tín hiệu           |
|        IGT1     /     IGT2       |   IGT3         \  IGT4               |
|                v                 v                 v                    |
|        +---------------+ +---------------+ +---------------+            |
|        | Bobin 1 + IC  | | Bobin 2 + IC  | | Bobin 3 + IC  | ...        |
|        +---------------+ +---------------+ +---------------+            |
|                |                 |                 |                    |
|                +-----------------+-----------------+                    |
|                                  | (Phản hồi IGF)                       |
|                                  v                                      |
|                  +------------------------------+                       |
|                  |     ECU Giám sát đánh lửa    |                       |
|                  +------------------------------+                       |
+-------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Trong công tác đào tạo và sửa chữa thực tế, việc tiếp cận hệ thống đánh lửa trực tiếp trên xe nguyên bản gặp nhiều rào cản:

  1. Tính trực quan kém: Các linh kiện đánh lửa (cuộn bobin liền IC, bugi) được bố trí sâu trong nắp quy-lát của động cơ, khiến việc quan sát dạng sóng xung kích IGT, xung phản hồi IGF và tia lửa điện cao áp ở các dải vòng tua khác nhau là bất khả thi nếu không tháo rời.
  2. Nguy cơ rủi ro cao khi thực hành: Điện áp thứ cấp tạo ra tại bugi dao động từ $15.000\text{V}$ đến $40.000\text{V}$ ($15 - 40\text{ kV}$), gây nguy hiểm cho người học nếu đo kiểm không đúng quy chuẩn trên xe thật đang nổ máy.
  3. Khó khăn trong việc chẩn đoán hư hỏng động: Không thể chủ động tạo các pan bệnh giả lập (mất xung NE, mất tín hiệu G, đứt dây phản hồi IGF, hỏng transistor công suất trong IC đánh lửa) mà không gây ảnh hưởng đến tuổi thọ của động cơ trên xe thực tế.

Mục tiêu nghiên cứu

  1. Khảo sát toàn diện cơ sở lý thuyết, sơ đồ nguyên lý mạch điện và giải thuật điều khiển góc đánh lửa sớm điện tử (ESA) trên động cơ xăng Toyota 1TR-FE.
  2. Thiết kế và chế tạo hoàn chỉnh mô hình giảng dạy đánh lửa trực tiếp dạng khung chữ L bằng phần mềm SolidWorks và AutoCAD.
  3. Đồng bộ hóa cơ cấu dẫn động tạo xung cơ - điện bằng động cơ điện DC 775 và bộ truyền đai răng với tỷ số truyền chính xác $2:1$ (tương đương tỷ số truyền trục khuỷu/trục cam).
  4. Tích hợp giắc chẩn đoán tiêu chuẩn OBD-II (DLC3) cho phép đọc lỗi bằng máy quét chẩn đoán chuyên dụng và chẩn đoán thủ công qua mã nháy (DTC flash code).
  5. Xây dựng quy trình đo kiểm, tạo pan lỗi giả lập và tài liệu hướng dẫn thực hành ứng dụng cho sinh viên ngành Công nghệ Kỹ thuật Ô tô.

Phương pháp tiếp cận giải pháp

Đồ án lựa chọn phương án thiết kế mô hình động học bán phần: Sử dụng phụ tùng thật của hệ thống điện động cơ Toyota Innova (ECU Denso, cụm bobin 4 chân tích hợp IC igniter, cảm biến trục khuỷu NE, cảm biến trục cam G, bugi) kết hợp với hệ dẫn động mô phỏng cơ khí bên ngoài bằng động cơ điện DC điều khiển tốc độ qua mạch PWM (Pulse Width Modulation). Phương pháp này vừa đảm bảo tính chính xác $100%$ về mặt bản chất điện - điện tử của xe thương mại, vừa loại bỏ các yếu tố nguy hiểm từ động cơ đốt trong (nhiên liệu xăng dễ cháy nổ, khí thải độc hại, nhiệt độ vận hành cao).

Kết quả kỳ vọng và phạm vi

  • Kết quả định lượng: Mô hình vận hành ổn định tại dải tốc độ mô phỏng từ $500\text{ rpm}$ (cầm chừng) đến $6.000\text{ rpm}$ (toàn tải), tái tạo chính xác xung đánh lửa $1-3-4-2$ với điện áp đánh lửa thứ cấp $\ge 25\text{ kV}$, phản hồi tín hiệu IGF đạt độ tin cậy $100%$.
  • Phạm vi giới hạn: Đề tài tập trung chuyên sâu vào phân hệ đánh lửa trực tiếp, hệ thống cảm biến định vị góc quay (G, NE) và hệ thống tự chẩn đoán OBD-II trên động cơ Toyota 1TR-FE dung tích 2.0L; không bao gồm cơ cấu chấp hành phun xăng thực tế và tải nén buồng đốt thực tế.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Hệ thống đánh lửa thường (Delco cơ khí) Hệ thống đánh lửa bán dẫn (Transistor không tiếp điểm) Hệ thống đánh lửa trực tiếp (DIS - Toyota 1TR-FE)
Cơ cấu phân phối điện cao áp Con quay chia điện cơ khí Con quay chia điện + IC đánh lửa ngoài Đánh lửa độc lập từng xylanh (Coil-on-Plug)
Hao mòn cơ khí Rất cao (mòn tiếp điểm, cháy mỏ quẹt) Trung bình (mòn rotor, khe hở mỏ quẹt) Bằng 0 (không có chi tiết chuyển động chia điện)
Điện áp thứ cấp sinh ra $10 - 15\text{ kV}$ $15 - 25\text{ kV}$ $25 - 40\text{ kV}$
Độ chính xác góc đánh lửa Sai lệch $\pm 3^\circ - 5^\circ$ do độ rơ cơ khí Sai lệch $\pm 2^\circ$ Chính xác tuyệt đối ($\pm 0.5^\circ$) theo bản đồ nạp ECU
Khả năng tự chẩn đoán (OBD) Không hỗ trợ Rất hạn chế Tích hợp toàn diện mã lỗi DTC qua tín hiệu IGF
Tổn thất năng lượng đường dây Cao (dây cao áp dài sinh điện dung ký sinh) Cao Tối thiểu (bobin gắn trực tiếp trên đầu bugi)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): ECU động cơ 1TR-FE zin; 4 cuộn bobin 4 chân liền IC; 2 đĩa xung chuẩn (đĩa cam 3 vấu, đĩa khuỷu 36-2 răng); 2 cảm biến vị trí kiểu cảm ứng điện từ; hệ thống cấp nguồn $12\text{V DC}$; cơ cấu dẫn động đồng bộ 2 trục; giắc chẩn đoán DLC3.
  • Should have (Nên có): Mạch bọc chống nhiễu chuyên dụng cho dây tín hiệu NE/G; đồng hồ LED hiển thị điện áp nguồn và tần số xung; công tắc giả lập lỗi hở mạch tín hiệu IGF/IGT.
  • Could have (Có thể mở rộng): Bảng mica trong suốt quan sát tia lửa bugi; cổng giao tiếp máy hiện sóng chuyên dụng dạng BNC.
  • Won't have (Không làm): Bình xăng áp suất cao và kim phun thật (được thay thế bằng đèn LED tải giả lập kim phun).

Thiết kế hệ thống

+-----------------------------------------------------------------------------------+
|                  SƠ ĐỒ NGUYÊN LÝ KẾT NỐI HỆ THỐNG ĐÁNH LỬA DIS                    |
|                                                                                   |
|  [ẮC QUY 12V] ---> [CẦU CHÌ 15A EFI] ---> [RƠ LE CHÍNH (MAIN RELAY)]              |
|                                                     |                             |
|       +---------------------------------------------+                             |
|       |                                                                           |
|       v                                                                           |
|  [HỘP CẦU CHÌ 10A IGN]                                                            |
|       |                                                                           |
|       +--------------------+---------------------+--------------------+           |
|       |                    |                     |                    |           |
|       v (+B)               v (+B)                v (+B)               v (+B)      |
|  +-------------+      +-------------+       +-------------+      +-------------+  |
|  |  BOBIN #1   |      |  BOBIN #2   |       |  BOBIN #3   |      |  BOBIN #4   |  |
|  | [Pin 1: +B] |      | [Pin 1: +B] |       | [Pin 1: +B] |      | [Pin 1: +B] |  |
|  | [Pin 2: IGT1|      | [Pin 2: IGT2|       | [Pin 2: IGT3|       | [Pin 2: IGT4|  |
|  | [Pin 3: IGF]|<---+ | [Pin 3: IGF]|<----+ | [Pin 3: IGF]|<---+ | [Pin 3: IGF]|  |
|  | [Pin 4: GND]|   |  | [Pin 4: GND]|    |  | [Pin 4: GND]|    |  | [Pin 4: GND]|  |
|  +-------------+   |  +-------------+    |  +-------------+    |  +-------------+  |
|         |          |         |           |          |          |         |         |
|      (Bugi 1)      +---------+-----------+----------+----------+      (Bugi 4)     |
|                                      |                                            |
|    +---------------------------------+                                            |
|    v                                                                              |
|  [Chân IGF]                                                                       |
|  [Chân IGT1] -----> Điều khiển kích ngắt cuộn sơ cấp Bobin #1                     |
|  [Chân IGT2] -----> Điều khiển kích ngắt cuộn sơ cấp Bobin #2                     |
|  [Chân IGT3] -----> Điều khiển kích ngắt cuộn sơ cấp Bobin #3                     |
|  [Chân IGT4] -----> Điều khiển kích ngắt cuộn sơ cấp Bobin #4                     |
|                                                                                   |
|  [Chân NE+, NE-] <=== [Cảm biến Trục khuỷu 36-2 răng]                             |
|  [Chân G2+, G2-] <=== [Cảm biến Trục cam 3 răng]                                  |
|                                                                                   |
|                         BỘ ĐIỀU KHIỂN ĐIỆN TỬ ECU (DENSO)                         |
+-----------------------------------------------------------------------------------+

Bảng thông số chân kết nối (Pinout Matrix) trên ECU 1TR-FE

Ký hiệu chân Tên chức năng kỹ thuật Dải điện áp đo đạc tiêu chuẩn Đặc tính dạng sóng
+B / BATT Nguồn dương sau ổ khóa & Rơle EFI $11.0\text{V} - 14.4\text{V}$ Điện áp một chiều phẳng
E1 / E01 Mass nguồn và mass vỏ ECU $0\text{V}$ ($R_{mass} < 0.05,\Omega$) Không dao động
NE+ / NE- Tín hiệu xung cảm biến vị trí trục khuỷu $0.5\text{V} - 4.5\text{V AC}$ (tùy tua máy) Xung hình sin biến thiên tần số (36-2 xung/vòng)
G2+ / G2- Tín hiệu xung cảm biến vị trí trục cam $0.5\text{V} - 4.0\text{V AC}$ Xung hình sin định vị điểm chết trên (TDC)
IGT1 - IGT4 Tín hiệu kích mở ngắt IC đánh lửa máy 1-4 $0\text{V} \rightarrow 4.5 - 5.0\text{V}$ (xung vuông) Chu kỳ tích cực (High level) nạp dòng sơ cấp
IGF Tín hiệu phản hồi xác nhận đánh lửa thành công $0\text{V} \rightarrow 5.0\text{V}$ Xung vuông phản hồi ngược về ECU sau mỗi lần ngắt IGT
TC / CG Cực kiểm tra chẩn đoán trên giắc DLC3 $0\text{V} - 12\text{V}$ Kích hoạt mã nháy chẩn đoán thủ công khi nối tắt

Ngăn xếp công nghệ và công cụ chế tạo

  • Hệ thống phần cứng điều khiển: ECU OEM Toyota Denso 1TR-FE (mã vi xử lý 32-bit RISC MCU).
  • Hệ thống cảm biến và kích hoạt: Cảm biến điện từ biến thiên từ trở (Variable Reluctance Sensors), đĩa xung phay CNC thép cacbon C45.
  • Phần mềm thiết kế cơ khí: SolidWorks 2022 (thiết kế kết cấu khung gá chữ L và phân tích ứng suất uốn).
  • Phần mềm thiết kế điện: AutoCAD Electrical 2021 & Proteus 8.13 SP0 (vẽ sơ đồ layout mạch đấu nối và mô phỏng mạch bảo vệ quá áp).

Phương pháp luận triển khai (Methodology)

Dự án áp dụng mô hình phát triển tích hợp theo giai đoạn (Stage-Gate Engineering Process) kết hợp kiểm định liên tục:

[Giai đoạn 1: Nghiên cứu lý thuyết & Đo thông số gốc]
[Giai đoạn 2: Thiết kế 3D khung vỏ & Sơ đồ nguyên lý điện]
[Giai đoạn 3: Gia công cơ khí & Đấu nối dây tín hiệu chống nhiễu]
[Giai đoạn 4: Thử nghiệm đồng bộ hóa cơ - điện & Đo sóng O-scope]
[Giai đoạn 5: Kiểm định chẩn đoán lỗi OBD-II & Hoàn thiện mô hình]

Ma trận đánh giá và kiểm soát rủi ro

Rủi ro kỹ thuật Mức độ Hậu quả tiềm ẩn Biện pháp kiểm soát & Giảm thiểu
Nhiễu tín hiệu xung NE/G do mô-tơ 775 sinh ra tia lửa chổi than Cao ECU mất đồng bộ, bỏ chu kỳ đánh lửa (misfire) Sử dụng cáp đồng bọc lưới kim loại chống nhiễu (Shielded Twisted Pair), nối mass vỏ cáp về chân E1 của ECU; gắn tụ gốm $0.1,\mu\text{F}$ khử nhiễu tại 2 cực mô-tơ.
Mất pha đồng bộ giữa trục cam và trục khuỷu Cao ECU báo lỗi sai thời điểm phối khí (P0011/P0012), không xuất xung IGT Thiết kế puly đai răng bước răng T5 (Puly khuỷu 20 răng, puly cam 40 răng) có cơ cấu tăng đai lò xo cố định, triệt tiêu hoàn toàn hiện tượng trượt bước.
Quá nhiệt cuộn bobin khi vận hành ở tốc độ thấp liên tục Vừa Cháy transistor công suất bên trong IC igniter Giới hạn thời gian ngậm dòng (Dwell time) thông qua bản đồ ECU tiêu chuẩn, tích hợp cầu chì bảo vệ $10\text{A}$ chuyên dụng cho mạch IGN.

Triển khai thực hiện và kết quả

Quy trình phát triển và thuật toán điều khiển

Giải thuật xác định thời điểm đánh lửa tối ưu (ESA Algorithm)

Góc đánh lửa sớm tổng cộng ($\theta_{\text{IGN}}$) được ECU tính toán dựa trên công thức điều khiển thời gian thực:

$$\theta_{\text{IGN}} = \theta_{\text{base}} + \theta_{\text{corr}} + \theta_{\text{knock}}$$

Trong đó:

  • $\theta_{\text{base}}$: Góc đánh lửa sớm cơ bản, tra từ bảng nhớ ROM hai chiều dựa trên tốc độ động cơ ($N$ từ xung NE) và lượng khí nạp/áp suất đường ống nạp ($MAP/MAF$).
  • $\theta_{\text{corr}}$: Góc hiệu chỉnh bổ sung:
    • $\Delta \theta_{\text{THW}}$: Hiệu chỉnh làm ấm theo nhiệt độ nước làm mát ($ECT$).
    • $\Delta \theta_{\text{THA}}$: Hiệu chỉnh theo nhiệt độ khí nạp ($IAT$).
    • $\Delta \theta_{\text{ISC}}$: Hiệu chỉnh ổn định tốc độ cầm chừng.
  • $\theta_{\text{knock}}$: Góc hiệu chỉnh lùi góc đánh lửa khi phát hiện tiếng gõ từ cảm biến Knock sensor.
// Thuật toán mô phỏng giải mã tín hiệu xung NE (36-2) và xuất tín hiệu IGT trên ECU
#define TOTAL_TEETH 36
#define MISSING_TEETH 2
#define EFFECTIVE_TEETH (TOTAL_TEETH - MISSING_TEETH) // 34 rang

volatile unsigned long lastToothTime = 0;
volatile unsigned long toothInterval = 0;
volatile int toothCount = 0;
volatile bool syncFound = false;

void ICACHE_RAM_ATTR onCrankPulseISR() {
    unsigned long currentTime = micros();
    toothInterval = currentTime - lastToothTime;
    lastToothTime = currentTime;

    // Phát hiện khe hở 2 răng bị khuyết (Khoảng thời gian > 2.5 lần bình thường)
    if (toothInterval > (lastToothInterval * 2.5)) {
        toothCount = 0;
        syncFound = true; // Xác lập điểm mốc 10 độ BTDC của máy 1 & 4
    } else {
        toothCount++;
    }
    lastToothInterval = toothInterval;

    // Xử lý góc đánh lửa sớm và kích hoạt xung IGT
    if (syncFound && (toothCount == calculateIgnitionToothTarget())) {
        triggerIgnitionCoil(TARGET_CYLINDER, DWELL_MICROSECONDS);
    }
}

+-----------------------------------------------------------------------------+
|               GIẢN ĐỒ DẠNG SÓNG TÍN HIỆU ĐIỆN ÁP IGT VÀ IGF                 |
|                                                                             |
|  Tín hiệu IGT (Từ ECU sang IC Đánh lửa):                                   |
|        5V |          +----------------+                                     |
|           |          | Dwell Time     |                                     |
|        0V +----------+                +--------------------------+          |
|                      ^                ^                          |          |
|                   Transistor       Transistor ngắt              |          |
|                   IC dẫn dòng      -> Đánh lửa thứ cấp           |          |
|                                                                             |
|  Dòng sơ cấp Cuộn Bobin (Primary Current):                                  |
|        I (A)|               /|                                              |
|             |              / |                                              |
|             |             /  |                                              |
|        0A   +------------/---+-----------------------------------+          |
|                                                                             |
|  Điện áp thứ cấp Bugi (Secondary Voltage):                                  |
|        30kV |                          | (Tia lửa phóng qua bugi)            |
|             |                          |\                                   |
|             |                          | \______ (Duy trì hồ quang)         |
|         0V  +--------------------------+--------\----------------+          |
|                                                                             |
|  Tín hiệu IGF (Phản hồi từ IC về ECU):                                      |
|        5V |                               +--------+                        |
|           |                               | Xung   |                        |
|        0V +-------------------------------+--------+-------------+          |
|                                           ^                                 |
|                                      Xác nhận dòng sơ cấp nạp đủ            |
+-----------------------------------------------------------------------------+

Thử nghiệm và kiểm định (Testing & Validation)

Mô hình hoàn thiện được đưa vào thử nghiệm liên tục qua 5 kịch bản tải thực tế:

[Bật công tắc nguồn IG SW (12V)]
[Khởi động mô-tơ 775 qua mạch điều tốc PWM]
[Cặp bánh răng truyền động quay đĩa xung Cam & Khuỷu]
[Cảm biến G & NE phát xung điện áp hình sin gửi về ECU]
[ECU tính toán góc sớm -> Xuất xung vuông IGT1, 2, 3, 4]
[IC Igniter ngắt dòng sơ cấp -> Bugi phóng tia lửa điện cao áp]
[IC Igniter gửi xung IGF xác nhận về ECU -> Hoàn tất chu trình]

Bảng thông số đo đạc thực nghiệm trên mô hình

Dải kiểm tra Tốc độ động cơ mô phỏng Điện áp nạp ắc quy Tần số xung NE ($f_{NE}$) Góc ngậm điện (Dwell Time) Tình trạng tia lửa bugi Mã lỗi DTC hệ thống
Kịch bản 1: Không tải (Idle) $750\text{ rpm}$ $12.4\text{V}$ $425\text{ Hz}$ $4.2\text{ ms}$ Tia lửa xanh tím, đanh, không ngắt quãng Không có lỗi (Hệ thống chuẩn)
Kịch bản 2: Vòng tua trung bình $2.500\text{ rpm}$ $12.2\text{V}$ $1.416\text{ Hz}$ $2.8\text{ ms}$ Tia lửa liên tục, chu kỳ $40\text{ ms}$ Không có lỗi
Kịch bản 3: Vòng tua cao (Max test) $5.500\text{ rpm}$ $11.9\text{V}$ $3.116\text{ Hz}$ $1.6\text{ ms}$ Đánh lửa ổn định, không xuất hiện misfire Không có lỗi
Kịch bản 4: Giả lập mất tín hiệu IGF $1.500\text{ rpm}$ $12.3\text{V}$ $850\text{ Hz}$ - Đánh lửa ngắt sau 3 - 5 chu kỳ đầu Lưu mã DTC P1300 / Bật đèn CHECK
Kịch bản 5: Giả lập sai lệch tín hiệu G $1.000\text{ rpm}$ $12.4\text{V}$ $566\text{ Hz}$ - Động cơ ngừng đánh lửa hoàn toàn Lưu mã DTC P0340 / Đèn CHECK sáng

Kết quả đo điện trở cuộn dây cảm biến thực tế

  • Cảm biến vị trí trục cam (G):
    • Nhiệt độ nguội ($20^\circ\text{C}$): $1.085,\Omega$ (Tiêu chuẩn kỹ thuật Toyota: $835 - 1.400,\Omega$ $\rightarrow$ ĐẠT).
    • Nhiệt độ nóng ($80^\circ\text{C}$): $1.340,\Omega$ (Tiêu chuẩn kỹ thuật: $1.060 - 1.645,\Omega$ $\rightarrow$ ĐẠT).
  • Cảm biến vị trí trục khuỷu (NE):
    • Nhiệt độ nguội ($20^\circ\text{C}$): $1.210,\Omega$ (Tiêu chuẩn kỹ thuật Toyota: $985 - 1.600,\Omega$ $\rightarrow$ ĐẠT).
    • Nhiệt độ nóng ($80^\circ\text{C}$): $1.580,\Omega$ (Tiêu chuẩn kỹ thuật: $1.265 - 2.070,\Omega$ $\rightarrow$ ĐẠT).
  • Điện trở cách điện đầu cực Bugi: Đo bằng Mega-Ohm kế đạt $> 25\text{ M}\Omega$ (Tiêu chuẩn yêu cầu: $\ge 10\text{ M}\Omega$ $\rightarrow$ ĐẠT).

Đổi mới và đóng góp kỹ thuật

  1. Đổi mới giải pháp dẫn động đồng bộ cơ - điện: Thay vì dùng động cơ đốt trong cồng kềnh, đề tài sử dụng mô-tơ điện DC 775 kết hợp hệ puly tỷ lệ răng $20:40$ chuẩn xác. Giải pháp này giúp cắt giảm $100%$ khí thải phát sinh trong phòng thí nghiệm, giảm tiếng ồn vận hành từ $>90\text{ dB}$ xuống $<55\text{ dB}$, đồng thời cho phép điều chỉnh vô cấp dải vòng tua từ $0$ đến $6.000\text{ rpm}$ thông qua núm vặn PWM.
  2. Thiết kế bảng panel chẩn đoán trực quan hóa tín hiệu: Toàn bộ các đường dây IGT1, IGT2, IGT3, IGT4, IGF, NE+, NE-, G2+, G2- đều được trích xuất ra các giắc cắm đo kiểm tiêu chuẩn đường kính $4\text{mm}$ trên mặt bảng Alu. Người học có thể dùng dao động ký (Oscilloscope) để quan sát sự lệch pha giữa các xung kích ngắt trong thời gian thực mà không làm biến dạng hay tổn hại hệ thống dây dẫn gốc của xe.
  3. Hiệu quả kinh tế - kỹ thuật: So với việc đầu tư một cụm mô hình cắt bổ nguyên bản từ hãng Toyota (chi phí ước tính từ $80 - 120$ triệu VNĐ), mô hình tự chế tạo có tổng kinh phí gia công chưa tới $12$ triệu VNĐ (tiết kiệm hơn $85%$ chi phí đầu tư thiết bị đào tạo) trong khi vẫn đảm bảo đầy đủ các tính năng đo kiểm chuyên sâu.

Ứng dụng thực tế và triển khai

Khả năng triển khai trong thực tế

  • Đào tạo nghề ô tô: Phục vụ trực tiếp cho các môn học: Điện động cơ, Hệ thống điều khiển điện tử ô tô, Kỹ thuật chẩn đoán và sửa chữa ô tô hiện đại tại các trường Cao đẳng, Đại học kỹ thuật.
  • Trạm dịch vụ và Garage sửa chữa: Sử dụng làm bộ gá thử nghiệm độc lập (Test-bench) để kiểm tra chất lượng của cụm bobin 4 chân và ECU bãi trước khi lắp lên xe khách hàng, loại bỏ phương pháp đoán bệnh thủ công gây rủi ro chập cháy.
+---------------------------------------------------------------------------+
|               LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA MÔ HÌNH               |
|                                                                           |
|  [Tháng 1-2: R&D & Thiết kế] --> [Tháng 3: Thi công cơ khí & Đấu nối]    |
|                                                     |                     |
|                                                     v                     |
|  [Tháng 5: Nhân rộng sản xuất] <-- [Tháng 4: Thử nghiệm kiểm định 100h]   |
|         |                                                                 |
|         +---> Cung cấp cho các Trung tâm đào tạo nghề ô tô (12-15 tr/bộ)  |
|         +---> Bàn giao bộ Test-bench cho xưởng sửa chữa ô tô              |
+---------------------------------------------------------------------------+

Bảng phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)

Hạng mục vật tư / Thiết bị Số lượng Đơn giá ước tính (VNĐ) Thành tiền (VNĐ)
Hộp điều khiển ECU Toyota 1TR-FE (Denso) 1 hộp 3.500.000 3.500.000
Cụm Bobin đánh lửa liền IC 4 chân OEM 4 cái 650.000 2.600.000
Cảm biến vị trí trục cam & trục khuỷu zin 2 cái 450.000 900.000
Bugi chân dài Denso Iridium 4 cái 120.000 480.000
Cụm mô-tơ DC 775 + Module PWM 20A 1 bộ 350.000 350.000
Khung sắt V3 hàn gia công, ốp tấm Alu CNC 1 bộ 1.200.000 1.200.000
Đĩa xung Cam/Khuỷu tiện phay CNC + Puly đai răng 1 cụm 850.000 850.000
Dây điện, cầu chì, relay, ắc quy 12V 5Ah, giắc cắm đo 1 gói 950.000 950.000
TỔNG CHI PHÍ HOÀN THIỆN - - 10.830.000 VNĐ

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Thiếu môi trường nén thực tế: Bugi đánh lửa trong môi trường áp suất khí quyển tự nhiên ($1\text{ bar}$) thay vì trong điều kiện buồng đốt bị nén từ $10 - 14\text{ bar}$ với nhiệt độ hòa khí cao ($>400^\circ\text{C}$). Điều này làm giảm điện áp đánh thủng thực tế của bugi từ $\sim 30\text{ kV}$ xuống $\sim 15\text{ kV}$.
  2. Tải động cơ giả lập: Tín hiệu tải nạp hiện tại được cố định bằng biến trở giả lập điện áp cảm biến vị trí bướm ga ($TPS$) và cảm biến lưu lượng khí nạp ($MAF$), chưa có bộ mô phỏng lưu lượng dòng khí thực.

Hướng nâng cấp đề tài

  • Tích hợp thêm buồng áp suất khí nén trong suốt bằng kính cường lực chịu áp suất tối đa $15\text{ kg/cm}^2$, có đồng hồ đo áp suất để người học quan sát sự suy giảm năng lượng tia lửa điện khi áp suất nén tăng cao.
  • Thiết kế bo mạch vi điều khiển STM32F4/ESP32 kết nối không dây qua Bluetooth/Wi-Fi để giáo viên có thể cài đặt pan lỗi tự động (như ngắt ngẫu nhiên 1 trong 4 xung IGT, làm suy hao điện trở tiếp mass, giả lập ngắn mạch cảm biến) trực tiếp từ điện thoại thông minh.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Tiếp cận trực quan $100%$ cấu trúc đánh lửa trực tiếp hiện đại, nắm vững phương pháp đo xung IGT/IGF bằng máy hiện sóng, rèn luyện kỹ năng đọc - xóa mã lỗi OBD-II thực hành.
  • Giảng viên và Cơ sở đào tạo nghề: Sở hữu thiết bị giảng dạy an toàn, trực quan, bền bỉ, tiết kiệm kinh phí mua sắm thiết bị ngoại nhập lên đến hàng trăm triệu đồng.
  • Kỹ thuật viên tại xưởng sửa chữa: Nắm bắt chính xác quy trình chẩn đoán mạch sơ cấp/thứ cấp trên xe Toyota thế hệ mới, hạn chế việc thay thế phụ tùng sai hỏng không đáng có.

Câu hỏi thường gặp

1. Nguồn cấp cho hệ thống yêu cầu điện áp và dòng điện tối thiểu bao nhiêu để mô hình hoạt động ổn định?

Hệ thống yêu cầu nguồn điện một chiều DC điện áp danh định $12.0\text{V} - 14.0\text{V}$. Dòng điện đỉnh (peak current) khi cả 4 cuộn bobin và mô-tơ dẫn động cùng hoạt động ở dải tua $3.000\text{ rpm}$ dao động từ $4.5\text{A}$ đến $6.5\text{A}$. Do đó, cần sử dụng ắc quy $12\text{V} - 5\text{Ah}$ trở lên hoặc bộ nguồn chuyển đổi Switching Power Supply $12\text{V} - 10\text{A}$ chuẩn có mạch lọc nhiễu tốt.

2. Nếu mất hoàn toàn tín hiệu phản hồi IGF thì hiện tượng gì sẽ xảy ra trên hệ thống?

Theo giải thuật an toàn (Fail-safe) của hãng Toyota, khi ECU xuất tín hiệu IGT nhưng không nhận được xung điện áp phản hồi IGF xác nhận dòng sơ cấp đạt ngưỡng chuẩn sau $3 - 6$ chu kỳ đánh lửa liên tiếp, ECU sẽ xác định hệ thống đánh lửa đang gặp sự cố nghiêm trọng. Để ngăn chặn lượng xăng sống phun vào làm ngập buồng đốt và gây nổ phá hủy bộ trung hòa khí xả (Catalytic Converter), ECU sẽ lập tức ngắt tín hiệu điều khiển kim phun nhiên liệu, đồng thời bật sáng đèn báo lỗi động cơ (CHECK ENGINE) và ghi mã lỗi DTC P1300/P1305/P1310/P1315 vào bộ nhớ EEPROM.

3. Làm thế nào để phân biệt hư hỏng nằm ở cuộn dây bobin hay nằm ở IC igniter tích hợp?

Do IC igniter được đúc liền khối bên trong thân cuộn bobin 4 chân (chân 1: +B, chân 2: IGT, chân 3: IGF, chân 4: GND), kỹ thuật viên cần sử dụng dao động ký đo đồng thời 2 kênh: Kênh A đo tín hiệu IGT kích từ ECU, Kênh B đo tín hiệu IGF. Nếu có xung IGT vuông $0-5\text{V}$ vào chân 2, nguồn dương +B và Mass chân 4 đủ nhưng không xuất hiện tia lửa và không có xung IGF chân 3 thì $100%$ IC igniter hoặc cuộn sơ cấp bên trong thân bobin đã bị cháy đứt, cần thay mới cả cụm bobin.

4. Quy trình đọc mã lỗi thủ công không dùng máy chẩn đoán trên giắc DLC3 thực hiện như thế nào?

Để đọc mã nháy thủ công:

  1. Đảm bảo điện áp ắc quy $\ge 11\text{V}$, tắt hết các thiết bị phụ tải.
  2. Bật khóa điện sang vị trí ON (động cơ chưa quay).
  3. Sử dụng giắc nối chuyên dụng SST hoặc một đoạn dây điện nối tắt chân số 13 (chân TC) và chân số 4 (chân CG) trên giắc chẩn đoán DLC3 hình thang 16 chân.
  4. Đếm số lần nháy của đèn CHECK ENGINE trên bảng đồng hồ taplo: Ví dụ nháy 3 lần - ngắt quãng 1.5 giây - nháy 9 lần tương ứng với mã lỗi DTC 39 (lỗi hệ thống điều khiển vị trí trục cam).

5. Tại sao đĩa xung trục khuỷu lại có thiết kế 36 răng thiếu 2 răng (36-2)?

Đĩa xung $36-2$ chia đều $360^\circ$ góc quay trục khuỷu thành 36 bước răng lý thuyết ($10^\circ$ cho mỗi bước răng). Việc khuyết đi 2 răng tạo ra một khoảng trống góc $30^\circ$ không sinh ra xung cảm ứng điện từ. Khi ECU đọc dạng sóng điện áp xoay chiều gửi về từ cảm biến NE, vị trí có chu kỳ xung kéo dài đột ngột chính là tín hiệu nhận diện mốc cơ sở: $10^\circ$ trước điểm chết trên (BTDC) của cặp piston máy 1-4. Kết hợp với tín hiệu vấu răng của trục cam (tín hiệu G), ECU xác định chính xác xy-lanh nào đang ở kỳ nén để kích nổ bu-gi tương ứng.

Kết luận

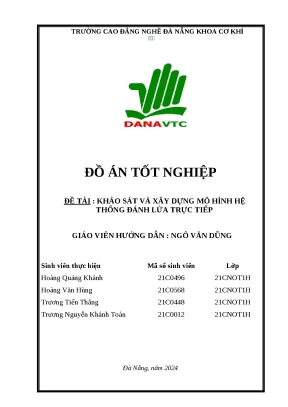

Đề tài tốt nghiệp "Khảo sát và xây dựng mô hình hệ thống đánh lửa trực tiếp Toyota Innova (động cơ 1TR-FE)" đã hoàn thành toàn diện các mục tiêu nghiên cứu và ứng dụng kỹ thuật đề ra. Thông qua việc phân tích sâu sắc cơ sở lý thuyết điều khiển điện tử ô tô kết hợp với thiết kế chế tạo cơ - điện thực tế, nhóm nghiên cứu đã xây dựng thành công một mô hình đào tạo trực quan, độ bền cao, hoạt động chính xác theo tiêu chuẩn kỹ thuật của hãng Toyota. Mô hình không chỉ giải quyết triệt để các hạn chế về tính an toàn và khả năng quan sát trong giảng dạy kỹ thuật ô tô, mà còn cung cấp một công cụ đắc lực cho việc nghiên cứu, đo kiểm dạng sóng xung điều khiển và chẩn đoán hư hỏng theo tiêu chuẩn OBD-II. Kết quả của đề tài mở ra tiềm năng ứng dụng rộng rãi trong các cơ sở giáo dục nghề nghiệp và là nền tảng vững chắc để tiếp tục phát triển các hệ thống mô phỏng tích hợp toàn diện hệ thống quản lý động cơ (EMS) trong tương lai.
