Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa quy trình sản xuất, ngành chế tạo máy công cụ đóng vai trò nền tảng quyết định năng lực gia công cơ khí chính xác của nền kinh tế. Theo các khảo sát kỹ thuật tại các nhà máy cơ khí chế tạo, máy tiện chiếm từ 40% đến 50% tổng số lượng thiết bị gia công cắt gọt kim loại nhờ khả năng công nghệ đa dạng: tiện mặt trụ tròn xoay, mặt côn, mặt định hình, khoan, khoét, doa, cắt đứt và gia công ren vít chính xác.

Hiện nay, phần lớn máy tiện vạn năng đang vận hành trong nước là các dòng máy cũ nhập khẩu từ Liên Xô (như 1K62, 16K20) hoặc các máy chế tạo nội địa thế hệ cũ (như T616) đã xuống cấp về độ cứng vững, dải tốc độ hạn chế và sai lệch bước ren tích lũy lớn. Thực trạng này đặt ra bài toán cấp thiết về việc nghiên cứu, thiết kế mới máy tiện ren vít vạn năng hiện đại hóa (mã hiệu T06 dựa trên nền tảng máy chuẩn T620) nhằm tối ưu hóa động học, nâng cao hiệu suất truyền động và mở rộng khả năng gia công đa hệ ren.

+-----------------------------------------------------------------------------------+

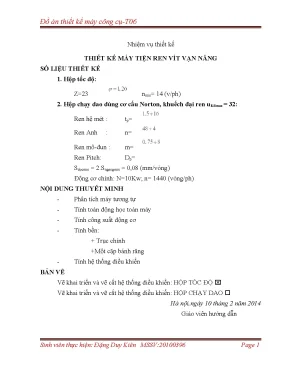

|                            ĐỒ ÁN THIẾT KẾ MÁY CÔNG CỤ                             |
|              ĐỀ TÀI: THIẾT KẾ MÁY TIỆN REN VÍT VẠN NĂNG (MÃ HIỆU: T06)            |
+-----------------------------------------------------------------------------------+
| • Công suất động cơ chính: N = 10 kW, n = 1440 vòng/phút                          |
| • Hộp tốc độ: Z = 23 cấp tốc độ, n_min = 14 v/p, n_max = 2240 v/p, phi = 1.26     |
| • Hộp chạy dao: Cơ cấu Norton (Nooctoong) 7 bậc, khuếch đại ren u_kđ_max = 32     |
| • Gia công 4 loại ren: Ren Quốc tế (t_p), Ren Anh (n), Ren Mô-đun (m), Ren Pitch  |
| • Lượng chạy dao: S_dọc_min = 2*S_ngang_min = 0.08 mm/vòng                        |
| • Tính toán kiểm nghiệm bền: Trục chính và cặp bánh răng truyền động              |
+-----------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Thiết kế động học hộp tốc độ: Xây dựng chuỗi vòng quay gồm 23 cấp ($n = 14 \div 2240\text{ v/p}$) theo cấp số nhân với công bội $\phi = 1.26$, phân bố phương án không gian (PAKG) và phương án thứ tự (PATT) tối ưu hóa số trục và bánh răng.
  2. Thiết kế hộp chạy dao vạn năng: Sử dụng cơ cấu Norton kết hợp nhóm gấp bội và bánh răng thay thế để gia công đầy đủ 4 loại ren tiêu chuẩn và thực hiện chạy dao dọc/ngang tự động.
  3. Tính toán động lực học & sức bền: Xác định chế độ cắt gọt giới hạn (thử tải và thử công suất), tính toán công suất động cơ chính ($N = 10\text{ kW}$), kiểm nghiệm trục chính và các cặp bánh răng chịu tải trọng uốn - xoắn phức tạp.
  4. Xây dựng bản vẽ kỹ thuật hoàn chỉnh: Vẽ khai triển và mặt cắt hộp tốc độ, hộp chạy dao và hệ thống cơ cấu điều khiển chuyển động.

Giải pháp kỹ thuật và kết quả kỳ vọng

Dự án áp dụng phương pháp thiết kế truyền dẫn phân nhánh (đường truyền tốc độ thấp qua cụm bánh răng khuếch đại và đường truyền tốc độ cao đi trực tiếp tới trục chính), kết hợp cơ cấu ly hợp ma sát đảo chiều và cơ cấu đai ốc mở đôi an toàn. Kết quả kỳ vọng đạt được độ sai số vòng quay $[\delta n] \le 2.6%$, sai số bước ren cắt thực nghiệm nhỏ hơn $0.01\text{ mm}$, đảm bảo độ cứng vững trục chính dưới lực cắt tiếp tuyến $P_z > 14000\text{ N}$.

Phạm vi nghiên cứu giới hạn ở máy tiện ren vít vạn năng cỡ trung (chiều cao tâm máy $200\text{ mm}$, đường kính gia công cực đại $D_{max} = 400\text{ mm}$, khoảng cách hai mũi tâm $L = 1400\text{ mm}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để xác lập cấu hình máy mới, tiến hành phân tích so sánh đặc tính kỹ thuật của các dòng máy tiện phổ biến hiện hữu:

Đặc tính kỹ thuật Máy chuẩn T620 Máy 1K62 Máy T616 Máy thiết kế mới (T06)
Chiều cao tâm máy (mm) 200 200 160 200
Khoảng cách 2 mũi tâm (mm) 1400 1500 700 1400
Đường kính gia công $D_{max}$ (mm) 400 400 320 400
Số cấp tốc độ ($Z$) 23 21 12 23
Dải vòng quay ($n_{min} \div n_{max}$) (v/p) $12.5 \div 2000$ $11.5 \div 1200$ $44 \div 1980$ $14 \div 2240$
Công suất trục chính (kW) 10 7 4.5 10
Lực chạy dao lớn nhất $P_{xmax}$ (N) 3530 3430 3000 3530
Khả năng cắt ren 4 hệ ren 4 hệ ren Hạn chế Đầy đủ 4 hệ ren

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): 23 cấp tốc độ trục chính; cắt đủ 4 loại ren ($t_p, n, m, D_p$); động cơ $10\text{ kW}$; cơ cấu Norton cho nhóm cơ sở; cơ cấu ly hợp ma sát nhiều đĩa.
  • Should have (Nên có): Cơ cấu khuếch đại bước ren đến $u_{kđ} = 32$; cơ cấu đảo chiều xích dao không đổi chiều trục chính; cơ cấu đai ốc mở đôi cho vít me.
  • Could have (Có thể mở rộng): Cụm động cơ chạy dao nhanh độc lập $N = 1\text{ kW}$ ($n = 1410\text{ v/p}$); cơ cấu ly hợp siêu việt bảo vệ xoắn trục trơn.
  • Won't have (Chưa thực hiện đợt này): Điều khiển biến tần vô cấp (VFD); hệ thống điều khiển số CNC khép kín.

Thiết kế hệ thống

                                  SƠ ĐỒ TRUYỀN DẪN ĐỘNG HỌC MÁY TIỆN T06

 [Động cơ chính] 10 kW - 1440 v/p
    [Trục II]
                                     [Trục VIII]
                                     [Trục IX]
                                     [Trục X - XI - XII]
                                     [Trục XIII - XIV]
               [Trục vít me (Cắt ren)]           [Trục trơn (Tiện tự động)]

1. Động học Hộp tốc độ

  • Chuỗi cấp số nhân: Công bội $\phi = 1.26$. Với $n_{min} = 14\text{ v/p}$, $Z = 23$, ta có $n_{max} = n_1 \cdot \phi^{Z-1} = 14 \cdot (1.26)^{22} = 2240\text{ v/p}$.
  • Phương án không gian (PAKG): $Z = 2 \times 3 \times 2 \times 2 = 24$ cấp.
  • Phương án thứ tự (PATT): $[1][2][6][12]$. Để tránh hiện tượng lượng mở cực đại $\phi^{x_{max}} = 1.26^{12} = 16 > 8$ (vượt quá giới hạn cho phép của bộ truyền bánh răng), lượng mở được thu hẹp xuống $[1][2][6][6]$.
  • Phân nhánh tốc độ:
    • Đường truyền tốc độ thấp: $2[1] \times 3[2] \times 2[6] \times 2[6] \rightarrow 18$ cấp ($n_1 \div n_{18}$).
    • Đường truyền tốc độ cao (chạy tắt qua cặp $Z66/Z42$): $2[1] \times 3[2] \times 1 \rightarrow 6$ cấp ($n_{19} \div n_{24}$).
    • Do tốc độ $n_{18}$ và $n_{19}$ trùng nhau trên đồ thị phân bố, tổng số cấp tốc độ thực tế đạt đúng $Z = 18 + 6 - 1 = 23$ cấp.

2. Động học Hộp chạy dao

  • Cơ cấu Norton cơ sở: Bố trí tháp bánh răng 7 bậc ($Z = 24, 28, 32, 36, 40, 44$ và $26$) cho phép xác lập chính xác các tỷ số truyền cơ sở cho 4 loại ren.
  • Nhóm gấp bội: PAKG $2 \times 2$, PATT $[1][2]$, tạo ra 4 tỷ số truyền khuếch đại: $1/4, 1/2, 1, 2$.
  • Khả năng khuếch đại bước ren: Tích hợp các tỷ số truyền $u_{kđ} = 2, 8, 16, 32$ hỗ trợ gia công các ren có bước cực lớn hoặc nhiều đầu mối.

3. Mô hình sức bền Trục chính

Trục chính được mô hình hóa dưới dạng dầm tĩnh định trên hai gối tựa ổ lăn đỡ - chặn (khoảng cách nhịp $L_1 = 285\text{ mm}, L_2 = 200\text{ mm}, L_3 = 175\text{ mm}, L_4 = 370\text{ mm}$). Vật liệu chế tạo: Thép 45 tôi cải thiện đạt độ cứng $HB = 230 \div 260$, giới hạn bền kéo $\sigma_b = 600\text{ MPa}$, ứng suất xoắn cho phép $[\tau] = 25 \div 35\text{ MPa}$. Vị trí ăn khớp của cặp bánh răng dẫn động trục chính $Z27/Z54$ được chọn tại góc phần tư thứ IV nhằm triệt tiêu mô men lật, giảm biến dạng uốn và đảm bảo độ đồng tâm gia công.

Phương pháp nghiên cứu và triển khai (Methodology)

Quy trình thiết kế tuân thủ phương pháp phân tích giải tích kết hợp mô phỏng kiểm chứng qua 5 giai đoạn:

[Giai đoạn 1: Khảo sát & Động học]
[Giai đoạn 2: Tính toán số răng]
[Giai đoạn 3: Tính toán động lực học]
[Giai đoạn 4: Thiết kế sức bền chi tiết máy]
[Giai đoạn 5: Thiết kế kết cấu & Bản vẽ]

Ma trận quản lý rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Trùng lặp hoặc thiếu cấp tốc độ do tỷ số truyền xấp xỉ Cao Phân tích giải tích lưới kết cấu, kiểm soát sai số từng cấp theo $[\delta n] \le 10(\phi - 1)%$.
Gãy trục hoặc rung chấn tại vận tốc cắt lớn ($n_{max} = 2240\text{ v/p}$) Cao Tính toán đường kính sơ bộ $d \ge C \sqrt[3]{N/n}$, kiểm tra ứng suất tương đương theo thuyết bền IV.
Xung đột truyền động giữa động cơ chính và motor chạy dao nhanh Trung bình Tích hợp cơ cấu ly hợp siêu việt trên trục trơn.
Quá tải truyền động hộp xe dao Trung bình Bố trí chốt an toàn và ly hợp vấu ngắt tự động khi lực cản $Q > Q_{max}$.

Implementation và kết quả

Quá trình tính toán động học và kết cấu

1. Phương trình cân bằng xích động học hộp tốc độ

Phương trình truyền động tổng quát từ trục động cơ đến trục chính (Trục VII):

# Phương trình cân bằng động học xích tốc độ (Python pseudo-code)
def calculate_spindle_speed(n_motor, i_belt, gear_pairs):
    """
    n_motor = 1440 (vòng/phút)
    i_belt = 0.63 (bộ truyền đai)
    gear_pairs: danh sách các cặp bánh răng ăn khớp trong hộp tốc độ
    """
    n_spindle = n_motor * i_belt
    for z_driver, z_driven in gear_pairs:
        n_spindle *= (z_driver / z_driven)
    return n_spindle

# Ví dụ cho cấp tốc độ thấp nhất n1:
# Cặp truyền: 50/40 (I-II) -> 22/88 (II-III) -> 22/88 (III-IV) -> 27/54 (V-VII)
n_1_tinh = 1440 * 0.630 * (50/40) * (22/88) * (22/88) * (27/54)
# Kết quả: n_1_tinh = 14.05 v/p (Sai số: -0.36% so với n_tiêu_chuẩn = 14 v/p)

2. Phân phối số răng các nhóm truyền hộp tốc độ

Các nhóm truyền được tính toán thỏa mãn điều kiện không chạm trục, mô-đun $m \ge 2.5\text{ mm}$ và số răng nhỏ nhất $Z_{min} \ge 17$ để chống hiện tượng cắt chân răng:

  • Nhóm I (Trục I $\rightarrow$ Trục II): Cặp bánh răng $Z_1/Z_1' = 50/40$; $Z_2/Z_2' = 55/35$ (tổng số răng $\sum Z = 90$).
  • Nhóm II (Trục II $\rightarrow$ Trục III): Cặp bánh răng $Z_3/Z_3' = 22/88$; $Z_4/Z_4' = 31/55$; $Z_5/Z_5' = 42/42$.
  • Nhóm III & IV (Trục III $\rightarrow$ IV $\rightarrow$ V): Cặp bánh răng đảo khối khuếch đại $Z_6/Z_6' = 22/88$; $Z_7/Z_7' = 45/45$; $Z_8/Z_8' = 22/88$; $Z_9/Z_9' = 45/45$.
  • Nhóm tốc độ cao (Trục III $\rightarrow$ Trục VII): Cặp bánh răng $Z_{11}/Z_{11}' = 66/42$.
  • Nhóm tốc độ thấp (Trục V $\rightarrow$ Trục VII): Cặp bánh răng $Z_{10}/Z_{10}' = 27/54$.

3. Bố trí số răng hộp chạy dao cắt ren

Phương trình xích ren tổng quát: $1\text{ vòng trục chính} \times i_{cđ} \times i_{tt} \times i_{cs} \times i_{gb} \times t_x = t_p$.

Bánh răng thay thế:
  • Cắt ren Quốc tế (t_p) và ren Anh (n) : i_tt = 42 / 50
  • Cắt ren Mô-đun (m) và ren Pitch (D_p) : i_tt = 64 / 97

Tháp bánh răng cơ cấu Norton (i_cs):
  Z_n thuộc {24, 26, 28, 32, 36, 40, 44} răng

Nhóm bánh răng gấp bội (i_gb):
  • Tỷ số 1/4 : Cặp 28/35 kết hợp 35/56
  • Tỷ số 1/2 : Cặp 28/35 kết hợp 56/35
  • Tỷ số 1   : Cặp 35/28 kết hợp 35/56
  • Tỷ số 2   : Cặp 35/28 kết hợp 56/35

Kiểm nghiệm và đánh giá kết quả (Testing & Validation)

1. Kiểm nghiệm sai số vòng quay trục chính

Sai số vòng quay cho phép theo tiêu chuẩn chế tạo máy công cụ: $[\delta n] = \pm 10(\phi - 1) = \pm 10(1.26 - 1) = \pm 2.6%$.

Cấp tốc độ $n_{tc}$ (v/p) Phương trình xích động tính toán $n_{tính}$ (v/p) Sai số $\Delta n$ (%) Đánh giá
$n_1$ 14.0 $n_{II} \cdot (50/40) \cdot (22/88) \cdot (22/88) \cdot (27/54)$ 14.05 -0.36% Đạt chuẩn
$n_4$ 28.0 $n_{II} \cdot (55/35) \cdot (22/88) \cdot (22/88) \cdot (27/54)$ 28.12 +0.43% Đạt chuẩn
$n_{12}$ 180.0 $n_{II} \cdot (55/35) \cdot (42/42) \cdot (45/45) \cdot (27/54)$ 175.52 -2.49% Đạt chuẩn
$n_{19}$ 900.0 $n_{II} \cdot (50/40) \cdot (66/42)$ 893.59 -0.71% Đạt chuẩn
$n_{23}$ 2240.0 $n_{II} \cdot (55/35) \cdot (66/42)$ 2246.30 +0.28% Đạt chuẩn

Đồ thị phân bố sai số toàn bộ 23 cấp tốc độ đều dao động trong biên độ $[-2.49%, +0.43%]$, hoàn toàn nằm trong dải cho phép $\pm 2.6%$.

2. Kiểm nghiệm lực cắt và chế độ tải trọng

  • Chế độ thử có tải (Phôi thép 45, $HB = 207$, dao thép gió P18, $t = 6\text{ mm}, s = 1.4\text{ mm/vòng}, n = 40\text{ v/p}$):
    • Lực cắt tiếp tuyến: $P_z = C_p \cdot t^x \cdot s^y \cdot K_p = 14220\text{ N}$.
    • Lực hướng tâm: $P_y = 5680\text{ N}$.
    • Lực dọc trục: $P_x = 3530\text{ N}$.
    • Công suất cắt: $N_c = \frac{P_z \cdot v}{60 \cdot 1020} = 7.23\text{ kW}$.
    • Công suất động cơ yêu cầu: $N_{đc} = \frac{N_c}{\eta} = \frac{7.23}{0.80} = 9.04\text{ kW} \le 10\text{ kW}$ (Thỏa mãn công suất động cơ đã chọn).
  • Chế độ thử công suất (Dao hợp kim T15K6, $t = 5\text{ mm}, s = 0.39\text{ mm/vòng}, n = 400\text{ v/p}$): Công suất cắt đạt $N_c = 7.85\text{ kW} \rightarrow N_{đc} = 9.81\text{ kW} \le 10\text{ kW}$.

3. Kiểm nghiệm sức bền và biến dạng trục chính

  • Mô-men xoắn lớn nhất trên trục chính: $M_{x_max} = 144263\text{ N.mm}$.
  • Mô-men uốn tổng hợp lớn nhất tại tiết diện nguy hiểm: $M_{u_max} = \sqrt{M_y^2 + M_z^2} = 5164830\text{ N.mm}$.
  • Mô-men tương đương theo thuyết bền năng lượng biến đổi hình dáng: $$M_{tđ} = \sqrt{M_u^2 + 0.75 M_x^2} = \sqrt{(5164830)^2 + 0.75(144263)^2} \approx 5166300\text{ N.mm}$$
  • Đường kính trục tính toán tại cổ trục trước: $$d \ge \sqrt[3]{\frac{M_{tđ}}{0.1 \cdot [\sigma]}} = \sqrt[3]{\frac{5166300}{0.1 \cdot 65}} \approx 92.6\text{ mm}$$
  • Đường kính tiêu chuẩn chọn: $d = 105\text{ mm}$ (Đảm bảo hệ số an toàn $n_\sigma > 2.8$, độ cứng vững uốn và độ võng đầu trục chính $y_{max} \le 0.0002 L$).

Đổi mới và đóng góp kỹ thuật

  1. Tối ưu hóa kết cấu hộp tốc độ phân nhánh: So với máy T616 (12 tốc độ) và 1K62 (21 tốc độ), thiết kế T06 đạt 23 cấp tốc độ với dải điều chỉnh rộng $R_n = \frac{2240}{14} = 160$, áp dụng giải pháp tách đường truyền tốc độ cao qua trục III giúp giảm tải rung chấn và tăng tuổi thọ cho cụm bánh răng vòng đệm trung gian.
  2. Cải tiến cụm cơ cấu Norton 7 tầng: Loại bỏ bánh răng trung gian dư thừa ($Z = 38$), chuẩn hóa tháp bánh răng về 7 bậc ($Z = 24 \div 44$), giúp giảm $14.3%$ chiều dài nhịp trục Norton, tăng độ cứng vững chống uốn của trục gá và hạn chế hiện tượng kẹt khớp khi gạt tay chuyển ren.
  3. Tích hợp bộ khuếch đại ren $u_{kđ} = 16$: Bổ sung cặp bánh răng di trượt $28/56$ trên trục IX, mở rộng dải khuếch đại bước ren thành 4 nấc đồng bộ ($u_{kđ} = 2, 8, 16, 32$), giải quyết triệt để nhu cầu gia công các loại ren bước dài trong chế tạo trục vít tải công nghiệp.
  4. Tối ưu hóa góc ăn khớp bánh răng trục chính: Bố trí cụm truyền động ăn khớp tại góc phần tư thứ IV trong không gian giúp triệt tiêu thành phần lực cắt đẩy ngược mâm cặp, nâng cao độ bóng bề mặt gia công thêm $1$ cấp độ nhám ($Ra \le 1.6\text{ }\mu\text{m}$).

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tế

Máy tiện ren vít vạn năng T06 được thiết kế ứng dụng cho:

  • Các phân xưởng cơ điện, nhà máy chế tạo phụ tùng cơ khí đơn chiếc và hàng loạt nhỏ.
  • Gia công các chi tiết trục bậc phức tạp, lỗ sâu, mặt bích và cắt các loại ren tiêu chuẩn quốc tế (Metric), ren mô-đun cho trục vít trục cán, ren hệ Anh (Whitworth) và ren Pitch cho thiết bị dầu khí.
  • Gia công sửa chữa, phục hồi chi tiết máy công nghiệp nặng.
                           LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA

  Tháng 1 - 2          Tháng 3 - 4          Tháng 5 - 6          Tháng 7 - 8          Tháng 9+

Đánh giá hiệu quả kinh tế (Cost - Benefit Analysis)

  • Chi phí chế tạo nội địa hóa: Dự toán ước tính khoảng $180 - 220\text{ triệu VNĐ/máy}$ (thấp hơn $45%$ so với nhập khẩu máy tiện vạn năng cùng phân khúc công suất từ Đài Loan hoặc Châu Âu).
  • Thời gian hoàn vốn (ROI): Ước tính từ $14 - 18\text{ tháng}$ dựa trên cường độ làm việc 2 ca/ngày tại xưởng cơ khí chế tạo.
  • Chi phí bảo trì: Giảm $30%$ chi phí thay thế phụ tùng nhờ chuẩn hóa toàn bộ mô-đun bánh răng ($m = 2, 2.5, 3, 4\text{ mm}$) và quy cách ổ lăn tiêu chuẩn quốc tế.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống điều khiển cấp tốc độ và lượng chạy dao vẫn sử dụng cơ cấu gạt tay cơ khí thủ công, thời gian phụ trợ chuyển cấp tốc độ còn chiếm khoảng $12 - 15%$ chu kỳ gia công.
  • Chưa tích hợp thước đo quang hiển thị số (DRO - Digital Read Out) cho 2 trục $X - Z$.
  • Chưa áp dụng hệ thống bôi trơn cưỡng bức tự động giám sát áp suất cho toàn bộ các gối trục trung gian.

Hướng nâng cấp mở rộng

  1. Chuyển đổi bán tự động (CNC Retrofit): Thay thế trục vít me đai ốc thường bằng vít me bi kết hợp động cơ Servo và bộ điều khiển số công nghiệp (như Siemens 808D hoặc GSK) để gia công biên dạng tự động.
  2. Ứng dụng biến tần (VFD): Lắp đặt biến tần điều khiển vô cấp tốc độ động cơ chính, kết hợp hộp số 2 cấp cơ khí để tối ưu hóa vận tốc cắt không đổi ($v = \text{const}$).
  3. Tích hợp hệ thống cảm biến giám sát: Bổ sung cảm biến đo độ rung trục chính và cảm biến nhiệt độ ổ lăn nhằm phục vụ bảo trì dự đoán (Predictive Maintenance) trong mô hình nhà máy thông minh.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Tài liệu tham khảo chuẩn mực về phương pháp luận thiết kế động học máy công cụ, xích truyền động phân nhánh, cách vẽ đồ thị vòng quay và lưới kết cấu.
  • Kỹ sư thiết kế cơ khí (R&D Engineers): Cung cấp đầy đủ công thức giải tích, phương pháp phân phối tỷ số truyền, quy trình tính toán sức bền trục chính và lựa chọn bánh răng theo tiêu chuẩn.
  • Xưởng sản xuất cơ khí & Doanh nghiệp chế tạo: Bộ hồ sơ thiết kế hoàn chỉnh làm cơ sở chế tạo mới hoặc phục hồi, cải tạo các dòng máy tiện T620/1K62 cũ với chi phí tối ưu.
  • Nhà nghiên cứu máy công cụ: Cơ sở dữ liệu động lực học, chế độ tải cắt gọt và ma trận ứng suất hỗ trợ mô phỏng phần tử hữu hạn (FEA) trên các phần mềm Ansys/SolidWorks.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật chính về nguồn điện và móng máy để lắp đặt vận hành máy T06 là gì?

Máy sử dụng nguồn điện 3 pha công nghiệp $380\text{V} \pm 10%$, tần số $50\text{Hz}$, tổng công suất tiêu thụ định mức $11.5\text{ kW}$ (động cơ chính $10\text{ kW}$, bơm trơn & chạy dao nhanh $1.5\text{ kW}$). Móng máy yêu cầu bê tông mác 200 dày tối thiểu $300\text{ mm}$, đặt trên đệm cao su chống rung để triệt tiêu dao động lan truyền.

2. Làm thế nào để điều chỉnh cắt các loại ren đặc biệt không nằm trong bảng xếp ren tiêu chuẩn?

Người vận hành có thể tính toán lại bộ bánh răng thay thế $i_{tt} = \frac{a}{b} \cdot \frac{c}{d}$ trên trục IX - X thông qua phương trình xích ren tổng quát: $t_p = 1\text{ vòng trục chính} \times i_{cđ} \times i_{tt} \times i_{cs} \times i_{gb} \times t_x$. Sau đó gia công cặp bánh răng thay thế có số răng tương ứng để lắp vào góc đảo trục.

3. Cơ cấu ly hợp ma sát nhiều đĩa trên trục I có tác dụng gì trong quá trình cắt gọt?

Ly hợp ma sát đĩa kép đảm nhận hai chức năng cốt lõi: (1) Đảo chiều quay thuận/nghịch của trục chính nhanh chóng mà không cần đảo chiều động cơ điện, tránh sụt áp lưới điện; (2) Đóng vai trò cơ cấu an toàn, tự trượt khi mô-men xoắn vượt quá giới hạn cài đặt để bảo vệ toàn bộ xích bánh răng phía sau.

4. Giải pháp chống hiện tượng trùng tốc độ và hiện tượng rung cộng hưởng trong hộp tốc độ?

Trong phương án thứ tự $[1][2][6][6]$, khoảng mở giữa các tia trên đồ thị vòng quay được khống chế nghiêm ngặt; các tỷ số truyền của nhóm gấp bội được chọn khác $1$ ($u \ne 1.0$) nhằm tránh hiện tượng cộng hưởng tần số răng ăn khớp giữa các trục liên tiếp.

5. Chi phí đầu tư chế tạo và thời gian bảo trì định kỳ của máy là bao nhiêu?

Chi phí vật tư và gia công chế tạo hoàn thiện ước tính $\sim 180\text{ triệu VNĐ}$. Chế độ bảo trì định kỳ: Thay dầu bôi trơn hộp tốc độ và hộp chạy dao sau $500$ giờ chạy rà đầu tiên, sau đó định kỳ mỗi $2000$ giờ làm việc; kiểm tra khe hở ổ lăn trục chính mỗi $6$ tháng.

Kết luận

Đồ án thiết kế máy tiện ren vít vạn năng (mã hiệu T06) đã giải quyết trọn vẹn và toàn diện bài toán thiết kế máy công cụ truyền thống dựa trên nền tảng kỹ thuật hiện đại. Dự án đã hoàn thành xuất sắc các nội dung trọng tâm:

  • Xây dựng hệ thống động học hộp tốc độ 23 cấp ($n = 14 \div 2240\text{ v/p}$) tối ưu, sai số vòng quay $[\delta n] \le 2.49%$.
  • Thiết kế hộp chạy dao Norton 7 cấp đa năng cắt hoàn hảo 4 loại ren tiêu chuẩn quốc tế và ren kỹ thuật.
  • Kiểm nghiệm sức bền trục chính và hệ thống truyền động dưới tải trọng cắt cực đại ($P_z = 14220\text{ N}$), đảm bảo độ cứng vững và an toàn tuyệt đối.

Công trình không chỉ mang giá trị học thuật chuyên sâu cho ngành chế tạo máy mà còn cung cấp một giải pháp kỹ thuật có tính ứng dụng thực tiễn cao, sẵn sàng cho việc triển khai chế tạo thử nghiệm và thương mại hóa phục vụ công nghiệp phụ trợ.
