BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Vấn đề chính mà tài liệu giải quyết

  1. Chuẩn hóa trang thiết bị đào tạo nghề: Thiết lập khung tiêu chuẩn định mức cơ sở vật chất tối thiểu phục vụ công tác giảng dạy lý thuyết và thực hành cho nghề Điều khiển tầu cuốc (trình độ Cao đẳng nghề).
  2. Đồng bộ hóa quy chuẩn kỹ thuật và sư phạm: Quy định chi tiết các thông số kỹ thuật, số lượng, chủng loại thiết bị và yêu cầu sư phạm tương ứng với từng môn học/mô-đun bắt buộc và tự chọn.
  3. Đảm bảo an toàn lao động và cứu sinh hàng hải: Định mức trang thiết bị an toàn bảo hộ, cứu sinh đường thủy, phòng chống cháy nổ và trang bị khảo sát cơ học đất tại cơ sở giáo dục nghề nghiệp.

2. Thuật ngữ chuyên ngành quan trọng

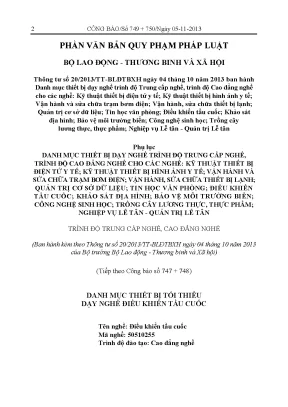

  1. Thông tư 20/2013/TT-BLĐTBXH
  2. Danh mục thiết bị dạy nghề tối thiểu
  3. Nghề Điều khiển tầu cuốc
  4. Truyền động thủy lực
  5. Động cơ diezen 4 kỳ
  6. Bơm bùn công suất lớn
  7. Khớp nối căn đuya
  8. Cụm dao xới
  9. Hộp số thủy lực
  10. Phanh điện từ
  11. Máy kinh vĩ
  12. Máy thủy bình
  13. Bộ xuyên tĩnh / xuyên động
  14. Dao vòng lấy mẫu đất
  15. Phao đỡ ống dẫn bùn (Pông tông)
  16. Khí cụ điện hạ áp
  17. Biến mô thủy lực
  18. Dưỡng kiểm ren và đồng hồ so

3. Đóng góp và điểm mới của tài liệu

  1. Cơ sở pháp lý thống nhất: Là căn cứ pháp lý bắt buộc để các trường cao đẳng nghề xây dựng dự toán đầu tư, mua sắm và thẩm định cơ sở vật chất đào tạo.
  2. Quy mô lớp học chuẩn hóa: Xác định cụ thể tỷ lệ thiết bị cho định mức lớp học chuẩn (tối đa 35 sinh viên lý thuyết, 18 sinh viên thực hành).
  3. Cấu trúc phân tầng linh hoạt: Phân định rõ danh mục thiết bị cho môn học bắt buộc (MH 19 đến MH 37) và nhóm môn học tự chọn bổ trợ (MĐ 39 đến MĐ 48), giúp nhà trường tối ưu hóa ngân sách.

BƯỚC 2: NỘI DUNG CONTENT SEO CHI TIẾT

Tổng quan nghiên cứu

Trong bối cảnh hiện đại hóa hạ tầng giao thông đường thủy và nạo vét luồng lạch hàng hải, chất lượng đào tạo kỹ thuật viên nạo vét cơ giới đóng vai trò then chốt. Sự thiếu đồng bộ về trang thiết bị thực hành tại các cơ sở giáo dục nghề nghiệp trước đây đã tạo ra khoảng cách lớn giữa lý thuyết giảng dạy và năng lực vận hành công trình thực tế. Nhằm giải quyết triệt để vấn đề này, Bộ Lao động - Thương binh và Xã hội đã ban hành Thông tư số 20/2013/TT-BLĐTBXH kèm theo Phụ lục quy chuẩn kỹ thuật chi tiết.

Tài liệu này xác lập khung pháp lý vững chắc về danh mục thiết bị dạy nghề tối thiểu cho nghề Điều khiển tầu cuốc trình độ Cao đẳng nghề (Mã nghề: 50510255). Văn bản áp dụng phương pháp tiếp cận định lượng hóa theo từng môn học và mô-đun chuyên môn. Thông qua việc phân loại nghiêm ngặt giữa thiết bị cơ sở, thiết bị mô phỏng và công cụ vận hành thực địa, thông tư đảm bảo tiêu chuẩn hóa chất lượng đầu ra cho nguồn nhân lực ngành kỹ thuật hàng hải và thủy lợi.

flowchart TD
    A["Thông tư 20/2013/TT-BLĐTBXH"] --> B["Phần A: Danh mục theo môn học / mô-đun"]
    A --> C["Phần B: Tổng hợp thiết bị bắt buộc"]
    A --> D["Phần C: Thiết bị bổ sung tự chọn"]

    B --> B1["MH/MĐ Đại cương & Cơ sở<br/>(Động cơ, Thủy lực, Điện)"]
    B --> B2["MĐ Chuyên ngành Vận hành<br/>(Cơ cấu phay, Hệ tời, Cuốc điện/thủy lực)"]
    B --> B3["MĐ Khảo sát & Thực địa<br/>(Trắc địa, Thủy nghiệp, Thực tập thi công)"]

    C --> C1["Trang bị An toàn & PCCC"]
    C --> C2["Thiết bị Thí nghiệm Cơ học đất"]
    C --> C3["Cụm Máy & Trục truyền động"]

Nội dung chi tiết

1. Khung pháp lý và chuẩn hóa danh mục thiết bị đào tạo nghề Điều khiển tầu cuốc

Căn cứ theo quy định của hệ thống văn bản quy phạm pháp luật trong giáo dục nghề nghiệp, việc thiết lập chuẩn thiết bị tối thiểu là điều kiện tiên quyết để cấp phép hoạt động đào tạo. Thông tư 20/2013/TT-BLĐTBXH giải quyết bài toán phân mảnh trang thiết bị tại các trường cao đẳng kỹ thuật trên toàn quốc. Quy chuẩn xác định rõ định mức cho lớp học lý thuyết quy chuẩn tối đa 35 sinh viên và lớp thực hành chuyên sâu tối đa 18 sinh viên.

Về mặt lý thuyết sư phạm kỹ thuật, cấu trúc đào tạo nghề vận hành máy móc hạng nặng đòi hỏi sự chuyển tiếp liên tục giữa kiến thức nguyên lý và kỹ năng thao tác. Tài liệu chuẩn hóa thiết bị cho nhóm môn học nền tảng như Động cơ đốt trong (MH 19) thông qua mô hình bổ cắt động cơ diezen 4 kỳ và động cơ xăng 4 kỳ công suất từ 3CV trở lên. Bên cạnh đó, hệ thống thiết bị nghe nhìn gồm máy tính và máy chiếu đạt cường độ sáng tối thiểu 2500 ANSI lumens được quy định đồng bộ cho tất cả các phòng học lý thuyết.

Đặc biệt, hệ thống pháp lý này đóng vai trò thước đo chuẩn xác để các cơ quan quản lý thanh tra, giám định năng lực đào tạo và phân bổ ngân sách đầu tư công lập. Nhờ có khung định mức này, các đơn vị giáo dục có thể loại bỏ tình trạng mua sắm lãng phí hoặc trang bị thiếu đồng bộ các cụm chi tiết cơ khí quan trọng.

2. Định mức kỹ thuật và cấu trúc thiết bị thực hành theo hệ thống môn học, mô-đun

Tài liệu thể hiện phương pháp phân bổ trang thiết bị khoa học, gắn liền cấu trúc mô-đun đào tạo với hệ thống máy móc thực tế trên tàu cuốc nạo vét:

  • Hệ thống máy thủy lực và truyền động (MĐ 20, MĐ 21, MĐ 25): Quy định đầy đủ các dạng động cơ thủy lực kiểu pít-tông (công suất $\ge 150\text{ HP}$), động cơ thủy lực bánh răng ($\ge 50\text{ HP}$), cùng hệ thống bơm cánh gạt, bơm pít-tông áp suất chịu tải đến $350\text{ bar}$. Sinh viên được trang bị bộ van phân phối, van an toàn, van tiết lưu, biến mô thủy lực cùng hệ thống kích, máy uốn và máy ren ống từ $15\text{ mm}$ đến $75\text{ mm}$.
  • Cơ cấu phay, vận chuyển bùn đất và hệ thống tời (MĐ 22, MĐ 23): Định mức cụ thể cho cụm dao xới vành mâm đường kính $900 - 1200\text{ mm}$, khớp nối căn đuya, trục cần phay, hộp giảm tốc tỷ số truyền $20 - 50$, kết hợp bơm bùn công suất lớn $\ge 250\text{ kW}$ với lưu lượng đến $1320\text{ m}^3/\text{h}$. Hệ thống tời được trang bị động cơ điện 3 pha, tang cuốn cáp đường kính $\ge 210\text{ mm}$, phanh điện từ và bệ tời tiêu chuẩn.
  • Sửa chữa điện và bảo dưỡng vỏ tàu (MĐ 26, MĐ 27): Bao gồm khí cụ điện hạ áp ($380 - 500\text{ V}$), máy biến áp, máy phát điện đồng bộ ba pha ($30 - 40\text{ kW}$), máy nạp ắc quy và thiết bị quấn dây. Đối với bảo dưỡng thân vỏ, danh mục trang bị máy lốc tôn, máy mài hai đá, máy hàn điện công suất đến $350\text{ A}$, phao đỡ ống bùn kích thước $5\text{ m} \times 2\text{ m} \times 0,6\text{ m}$ cùng ống dẫn bùn đường kính đến $400\text{ mm}$.
graph LR
    subgraph "Mô-đun Thủy Lực & Cơ Khí"
        M20["MĐ 20 & 21: Máy Thủy Lực"] --> E1["Động cơ thủy lực (≥150Hp)<br/>Bơm pít tông (≤350Hp)<br/>Van điều khiển (≤350 bar)"]
        M22["MĐ 22: Cơ cấu Phay Bùn"] --> E2["Cụm dao xới (Ø 900-1200mm)<br/>Bơm bùn (≥250kW)<br/>Khớp nối căn đuya"]
    end
    subgraph "Mô-đun Điều Khiển & Thực Tập"
        M29["MĐ 29 & 30: Điều Khiển Cuốc"] --> E3["Cuốc điện / Cuốc thủy lực<br/>Dụng cụ tháo lắp 6 bộ/lớp"]
        M36["MĐ 36 & 37: Thực Tập Thi Công"] --> E4["Tàu thi công thực tế<br/>Hệ thống neo bờ & neo lòng sông<br/>Palăng xích & Kích thủy lực"]
    end

3. Tiêu chuẩn trang thiết bị an toàn, kiểm định cơ học đất và giá trị ứng dụng thực tiễn

Bên cạnh các thiết bị cơ khí máy móc hạng nặng, thông tư dành riêng Phần B để tổng hợp các trang bị thiết yếu về an toàn lao động và trắc địa - cơ học đất:

  • Bộ dụng cụ bảo đảm an toàn và cứu sinh: Đạt tiêu chuẩn Việt Nam (TCVN) và Luật Giao thông đường thủy nội địa. Bao gồm hệ thống bình chữa cháy bột, khí CO2, bọt AB, bình thở thoát hiểm, phao cứu sinh, bộ quần áo giữ nhiệt, dụng cụ cứu thương và trang bị an toàn điện (găng, ủng cách điện, thảm chống trượt).
  • Hệ thống thiết bị cơ học đất và thủy nghiệp (MH 28, MĐ 32, MĐ 33): Trang bị bộ thí nghiệm cơ học đất chuyên sâu gồm máy cắt đất công suất $\le 3\text{ kW}$, bình tỷ trọng, thiết bị xuyên tĩnh và xuyên động tải trọng búa đến $70\text{ kg}$, bộ rây sàng đất kích thước mắt từ $0,1\text{ mm}$ đến $10\text{ mm}$, dao vòng và tủ sấy mẫu đất $\ge 150\text{ lít}$.
  • Thiết bị đo đạc công trình: Máy kinh vĩ có độ chính xác $\le 1'$, máy thủy bình độ phóng đại $20 - 30\text{X}$, mia rút $5\text{ m}$, thước cuộn thép và hệ thống bộ đàm cự ly $1 - 3\text{ km}$.

Nhờ hệ thống trang bị này, học viên được rèn luyện quy trình vận hành đồng bộ từ khảo sát thủy văn, đo đạc địa hình, đánh giá cấp đất (từ cấp I đến cấp V) cho đến trực tiếp điều khiển tàu cuốc gầu, cuốc điện, cuốc thủy lực trong điều kiện dòng chảy phức tạp.

Ai nên đọc tài liệu này?

  • Ban giám hiệu và Trưởng khoa cơ khí tàu thủy tại các trường Cao đẳng nghề: Cung cấp căn cứ pháp lý bắt buộc để xây dựng kế hoạch đầu tư xưởng thực hành, lập hồ sơ kiểm định chất lượng đào tạo và phân bổ ngân sách mua sắm trang thiết bị.
  • Giảng viên giảng dạy chuyên ngành Vận hành máy tàu thủy / Tàu cuốc: Nắm vững cấu trúc danh mục, yêu cầu kỹ thuật và thông số sư phạm để soạn giáo trình thực hành, lập phương án phân nhóm học sinh (tối đa 18 học viên/lớp thực hành).
  • Cán bộ quản lý thiết bị và kỹ thuật viên xưởng: Sử dụng làm tài liệu tra cứu danh mục quy chuẩn để kiểm kê, bảo dưỡng định kỳ, hiệu chuẩn đồng hồ áp suất, thiết bị đo kiểm dung sai và đồ nghề cơ khí.
  • Doanh nghiệp thi công nạo vét và khai thác công trình thủy: Tham khảo chuẩn đầu ra và cấu trúc kỹ năng của kỹ thuật viên tầu cuốc để lên phương án tuyển dụng, đào tạo nâng bậc thợ tại công trường.

Câu hỏi thường gặp

1. Thông tư 20/2013/TT-BLĐTBXH quy định danh mục thiết bị cho những nghề nào?

Thông tư ban hành danh mục thiết bị cho 12 nghề trình độ Trung cấp và Cao đẳng nghề, bao gồm: Kỹ thuật thiết bị điện tử y tế, Kỹ thuật thiết bị hình ảnh y tế, Vận hành và sửa chữa trạm bơm điện, Vận hành sửa chữa thiết bị lạnh, Quản trị cơ sở dữ liệu, Tin học văn phòng, Điều khiển tầu cuốc, Khảo sát địa hình, Bảo vệ môi trường biển, Công nghệ sinh học, Trồng cây lương thực thực phẩm, và Nghiệp vụ lễ tân - Quản trị lễ tân.

2. Quy trình đầu tư thiết bị dạy nghề Điều khiển tầu cuốc theo thông tư gồm những bước nào?

Cơ sở đào tạo cần rà soát khung chương trình đào tạo, đối chiếu số lượng học viên thực hành (chuẩn 18 sinh viên/lớp), lập danh mục thiết bị bắt buộc theo Phần B, bổ sung thiết bị tự chọn theo Phần C, sau đó xây dựng hồ sơ mời thầu tuân thủ đúng các thông số kỹ thuật tối thiểu quy định trong thông tư.

3. Tại sao thông tư lại quy định nghiêm ngặt về thông số kỹ thuật của bơm bùn và hệ thống thủy lực?

Hệ thống bơm bùn (công suất $\ge 250\text{ kW}$) và mạch thủy lực áp suất cao (lên đến $350\text{ bar}$) là các cụm công tác cốt lõi trên tàu cuốc. Việc quy định chuẩn xác thông số giúp sinh viên thực hành sát với điều kiện vận hành thực tế tại các công trình nạo vét hàng hải, đảm bảo an toàn thao tác.

4. Khi nào các cơ sở giáo dục nghề nghiệp bắt buộc phải áp dụng danh mục này?

Danh mục này có hiệu lực áp dụng bắt buộc kể từ ngày Thông tư 20/2013/TT-BLĐTBXH có hiệu lực thi hành theo quy định công báo, áp dụng trong tất cả các đợt thẩm định cấp phép mở ngành đào tạo nghề Điều khiển tầu cuốc, thanh tra cơ sở vật chất và kiểm định chất lượng dạy nghề định kỳ.

5. Định mức dụng cụ cầm tay được phân bổ cho nhóm học sinh thực hành như thế nào?

Theo quy định tại các bảng môn học (MĐ 20 đến MĐ 37), các dụng cụ cơ khí cầm tay như clê dẹt, tuýp khẩu, búa nguội, tuốc nơ vít đóng và kìm chuyên dụng được quy định định mức 6 bộ cho mỗi lớp thực hành (tương ứng tỷ lệ 1 bộ dụng cụ cho nhóm 3 sinh viên).

Kết luận

  • Chuẩn hóa toàn diện: Văn bản tạo hành lang pháp lý chuẩn mực, thống nhất hệ thống danh mục thiết bị cho toàn bộ các môn học chuyên môn nghề Điều khiển tầu cuốc.
  • Đảm bảo an toàn kỹ thuật: Tích hợp chặt chẽ giữa thiết bị giảng dạy chuyên ngành với trang bị cứu sinh đường thủy, PCCC và bảo hộ lao động đạt chuẩn TCVN.
  • Tối ưu hiệu quả đào tạo: Phân tách rõ ràng giữa định mức môn học bắt buộc và tự chọn giúp nhà trường linh hoạt tối ưu hóa ngân sách đầu tư cơ sở vật chất.

Trong giai đoạn chuyển đổi số hiện nay, các cơ sở đào tạo nghề cần chủ động nghiên cứu bổ sung thêm các hệ thống mô phỏng 3D buồng lái tàu cuốc ảo song song với việc trang bị đầy đủ danh mục phần cứng tối thiểu nêu trên. Quý thầy cô, cán bộ quản lý và các đơn vị đào tạo có thể tra cứu chi tiết toàn văn Thông tư 20/2013/TT-BLĐTBXH trên Công báo để triển khai kế hoạch mua sắm và thẩm định xưởng thực hành đạt chuẩn quốc gia.
