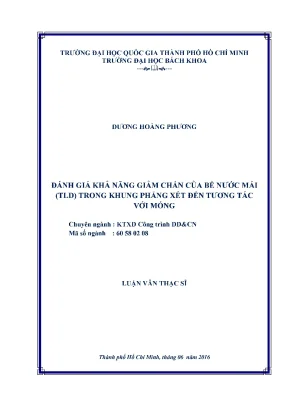

Đánh Giá Khả Năng Giảm Chấn Của Bể Nước Mái (TLD) Trong Khung Phẳng

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật xây dựng đánh giá khả năng giảm chấn của bể nước mái tld trong khung phẳng xét đến tương, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Dương Hoàng Phương
• Người hướng dẫn: TS. Nguyễn Trọng Phước
• Trường học: Trường Đại Học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Đánh Giá Khả Năng Giảm Chấn Của Bể Nước Mái Trong Khung Phẳng
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2016
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. MỤC TIÊU NGHIÊN CỨU
• 1.2. PHƯƠNG PHÁP THỰC HIỆN
• 1.3. CẤU TRÚC LUẬN VĂN
• 2. CHƯƠNG 2: TỔNG QUAN HỆ GIẢM CHẤN CHẤT LỎNG (TLD)
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT
• 3.1. NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ GIẢM CHẤN CHẤT LỎNG
• 3.2. CHUYỂN ĐỘNG CỦA CHẤT LỎNG TRONG BỂ
• 3.3. PHÂN LOẠI CÁC DẠNG SÓNG CHẤT LỎNG
• 3.4. MÔ HÌNH PHÂN TÍCH HỆ GIẢM CHẤN CHẤT LỎNG
• 3.5. MÔ HÌNH TƯƠNG TÁC CỦA HỆ KẾT CẤU VÀ NỀN MÓNG CỌC
• 3.6. HỆ SỐ ĐỘ CỨNG VÀ HỆ SỐ CẢN CỦA NỀN CỌC
• 3.7. PHÂN TÍCH MÔ HÌNH
• 3.8. PHƯƠNG PHÁP GIẢI VÀ THUẬT TOÁN GIẢI
• 4. CHƯƠNG 4: VÍ DỤ SỐ
• 4.1. KIỂM CHỨNG CHƯƠNG TRÌNH TÍNH
• 4.2. PHẢN ỨNG CỦA KHUNG PHẲNG GẮN TLD CÓ XÉT TƯƠNG TÁC NỀN MÓNG CỌC BÊN DƯỚI
• 4.3. KHẢO SÁT ẢNH HƯỞNG CÁC THÔNG SỐ MÓNG CỌC ĐỐI VỚI KHẢ NĂNG GIẢM CHẤN CỦA TLD
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• DANH MỤC CÁC KÝ HIỆU
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH VẼ

Tóm tắt

I. Tổng Quan Đánh Giá Khả Năng Giảm Chấn Bể Nước Mái TLD

Động đất gây ra những thiệt hại to lớn về người và của, đặc biệt là đối với các công trình xây dựng. Việc thiết kế nhà cao tầng chống lại ảnh hưởng của động đất là một vấn đề cấp thiết. Các thiết bị kháng chấn, đặc biệt là bể nước mái, đang được ứng dụng rộng rãi nhờ chi phí hợp lý và dễ bảo trì. Trên thế giới, đã có nhiều nghiên cứu và ứng dụng thực tế về TLD. Luận văn này tập trung đánh giá khả năng giảm chấn bể nước, xét đến tương tác với móng cọc, một yếu tố quan trọng thường bị bỏ qua trong các nghiên cứu trước đây. Mục tiêu là xây dựng mô hình gần với thực tế hơn, từ đó đưa ra những giải pháp thiết kế hiệu quả hơn. Dẫn chứng, theo Bảng 1.1, động đất Northridge năm 1994 gây thiệt hại 20 tỷ USD, cho thấy tầm quan trọng của việc nghiên cứu này.

1.1. Tại Sao Bể Nước Mái Giảm Chấn Động Đất Lại Quan Trọng

Các công trình cao tầng ngày càng phổ biến ở các khu vực có nguy cơ động đất cao. Bể nước mái (TLD) là một giải pháp giảm chấn hiệu quả, giúp giảm thiểu dao động và nguy cơ hư hại cho công trình. Việc hiểu rõ và tối ưu hóa hiệu quả giảm chấn bể nước mái là vô cùng quan trọng để đảm bảo an toàn cho người sử dụng và tuổi thọ của công trình. Nghiên cứu này đi sâu vào phân tích hiệu quả của TLD, cung cấp cơ sở khoa học cho việc ứng dụng rộng rãi hơn trong thực tế.

1.2. Phạm Vi Nghiên Cứu Khung Phẳng Tương Tác Nền Móng

Luận văn tập trung vào phân tích khả năng giảm chấn bể nước trong mô hình khung phẳng, một cấu trúc cơ bản trong xây dựng. Điểm khác biệt là nghiên cứu xét đến tương tác giữa kết cấu và nền móng cọc, một yếu tố quan trọng ảnh hưởng đến ứng xử của bể nước khi có động đất. Việc tích hợp yếu tố này giúp mô hình trở nên thực tế hơn, phản ánh chính xác hơn ảnh hưởng của bể nước đến kết cấu.

II. Thách Thức Tính Toán Bể Nước Giảm Chấn và Tương Tác

Một trong những thách thức lớn nhất trong việc tính toán bể nước giảm chấn là mô hình hóa chính xác hành vi phi tuyến của chất lỏng trong bể, đặc biệt là khi có tác động của động đất. Đồng thời, việc mô hình hóa tương tác giữa kết cấu, bể nước mái và nền móng cọc là một bài toán phức tạp, đòi hỏi sự kết hợp giữa các phương pháp phân tích kết cấu và địa kỹ thuật. Các yếu tố như đặc tính của đất nền, kích thước và khoảng cách cọc đều ảnh hưởng đến hiệu quả giảm chấn của hệ thống. Theo các nghiên cứu trước đây, việc bỏ qua tương tác nền móng có thể dẫn đến đánh giá sai lệch về khả năng chịu lực và độ an toàn của công trình.

2.1. Mô Hình Hóa Phi Tuyến Chuyển Động Chất Lỏng Trong Bể

Chuyển động của chất lỏng trong bể khi chịu tác động của động đất rất phức tạp và phi tuyến. Việc mô hình hóa chính xác đòi hỏi các phương pháp tính toán tiên tiến, như phương pháp phần tử hữu hạn (FEM) hoặc phương pháp thể tích hữu hạn (FVM). Nghiên cứu này sử dụng mô hình NSD (Nonlinear Stiffness Damping) để đơn giản hóa bài toán, đồng thời vẫn đảm bảo độ chính xác cần thiết.

2.2. Tương Tác Động Lực Kết Cấu Bể Nước Nền Móng

Việc mô hình hóa tương tác động lực giữa kết cấu, bể nước mái và nền móng cọc là một bài toán phức tạp. Các yếu tố như độ cứng của đất nền, kích thước và khoảng cách cọc đều ảnh hưởng đến khả năng giảm chấn của hệ thống. Nghiên cứu này sử dụng các mô hình của Novak và Dobry để mô tả đặc tính của nền móng cọc, từ đó tích hợp vào mô hình tổng thể.

III. Phương Pháp Mô Phỏng Bể Nước Giảm Chấn Bằng MATLAB

Luận văn sử dụng phương pháp số để mô phỏng bể nước giảm chấn và đánh giá hiệu quả của nó. Mô hình kết cấu khung phẳng được rời rạc hóa thành các khối lượng tập trung tại các tầng. Bể nước mái được mô hình hóa bằng mô hình NSD tương đương. Phương trình chuyển động của hệ thống được thiết lập dựa trên nguyên lý cân bằng động và giải bằng phương pháp Newmark trên toàn miền thời gian. Chương trình tính toán được xây dựng bằng ngôn ngữ lập trình MATLAB, một công cụ mạnh mẽ và linh hoạt trong phân tích kết cấu.

3.1. Lập Trình MATLAB Giải Phương Trình Chuyển Động

Việc lập trình bằng MATLAB cho phép kiểm soát hoàn toàn quá trình tính toán và tùy chỉnh mô hình theo yêu cầu. Chương trình được xây dựng có khả năng giải phương trình chuyển động của hệ thống kết cấu - bể nước - nền móng cọc, đồng thời khảo sát ảnh hưởng của các thông số khác nhau đến khả năng giảm chấn.

3.2. Kiểm Chứng Mô Hình So Sánh Với Nghiên Cứu Khác

Để đảm bảo tính chính xác, chương trình MATLAB được kiểm chứng bằng cách so sánh kết quả với các nghiên cứu đã được công bố trước đó. Việc này giúp xác định các sai sót (nếu có) và điều chỉnh mô hình cho phù hợp. Kết quả so sánh cho thấy sự tương đồng đáng kể, khẳng định độ tin cậy của mô hình.

3.3. Phân Tích Động Lực Học Bể Nước Phương Pháp Newmark

Phương pháp Newmark là một phương pháp số được sử dụng rộng rãi để giải các bài toán phân tích động lực học. Phương pháp này cho phép tính toán đáp ứng của kết cấu theo thời gian, từ đó đánh giá khả năng giảm chấn của bể nước mái khi chịu tác động của động đất. Phương pháp Newmark được tích hợp vào chương trình MATLAB để giải phương trình chuyển động của hệ thống.

IV. Kết Quả Ảnh Hưởng Bể Nước Đến Phản Ứng Động Kết Cấu

Kết quả nghiên cứu cho thấy bể nước mái có hiệu quả đáng kể trong việc giảm dao động của khung phẳng khi chịu tác động của động đất. Việc xét đến tương tác với nền móng cọc có ảnh hưởng đến hiệu quả giảm chấn của bể nước, đặc biệt là đối với các công trình có nền móng yếu. Các thông số móng cọc như khoảng cách cọc và đường kính cọc cũng có ảnh hưởng đến khả năng giảm chấn của TLD.

4.1. So Sánh Có và Không Có Tương Tác Nền Móng

Việc so sánh kết quả giữa mô hình có xét và không xét tương tác nền móng cho thấy sự khác biệt đáng kể. Khi xét tương tác nền móng, độ cứng của hệ thống giảm xuống, dẫn đến sự thay đổi về tần số dao động và hiệu quả giảm chấn của bể nước mái.

4.2. Khảo Sát Thông Số Móng Cọc Khoảng Cách và Đường Kính

Nghiên cứu khảo sát ảnh hưởng của khoảng cách cọc và đường kính cọc đến khả năng giảm chấn của TLD. Kết quả cho thấy khoảng cách cọc và đường kính cọc tối ưu giúp tăng cường hiệu quả giảm chấn của bể nước mái.

V. Ứng Dụng Thiết Kế Bể Nước Giảm Chấn Cho Nhà Cao Tầng

Kết quả nghiên cứu có thể được sử dụng để thiết kế bể nước giảm chấn hiệu quả cho nhà cao tầng, đặc biệt là ở các khu vực có nguy cơ động đất cao. Việc tích hợp tương tác nền móng vào quá trình thiết kế giúp đảm bảo độ an toàn và hiệu quả của hệ thống. Ngoài ra, nghiên cứu cũng cung cấp cơ sở khoa học cho việc lựa chọn các thông số móng cọc phù hợp.

5.1. Hướng Dẫn Thiết Kế Bể Nước Mái Tối Ưu

Nghiên cứu cung cấp hướng dẫn chi tiết về quy trình thiết kế bể nước mái tối ưu, bao gồm việc lựa chọn kích thước bể, chiều cao mực nước, và các thông số khác. Hướng dẫn này dựa trên kết quả phân tích số và kinh nghiệm thực tế, giúp kỹ sư thiết kế dễ dàng áp dụng vào thực tế.

5.2. Đề Xuất Tiêu Chuẩn Thiết Kế Bể Nước Chống Động Đất

Dựa trên kết quả nghiên cứu, luận văn đề xuất bổ sung các tiêu chuẩn thiết kế bể nước chống động đất, đặc biệt là các quy định về tương tác nền móng và lựa chọn thông số cọc. Điều này giúp nâng cao độ an toàn và độ tin cậy của các công trình xây dựng.

VI. Kết Luận Hiệu Quả Giảm Chấn Bể Nước Mái và Hướng Phát Triển

Luận văn đã thành công trong việc đánh giá khả năng giảm chấn của bể nước mái trong khung phẳng, xét đến tương tác với móng cọc. Kết quả cho thấy bể nước mái là một giải pháp giảm chấn hiệu quả, đặc biệt là khi được thiết kế và thi công đúng cách. Tuy nhiên, cần có thêm nhiều nghiên cứu để khám phá các yếu tố khác ảnh hưởng đến hiệu quả giảm chấn của hệ thống.

6.1. Tổng Kết Ưu Điểm của Bể Nước Mái Giảm Chấn

Tổng kết lại, bể nước mái giảm chấn có nhiều ưu điểm như chi phí thấp, dễ thi công, và hiệu quả giảm chấn cao. Tuy nhiên, cần lưu ý đến tương tác nền móng và các thông số móng cọc để đảm bảo hiệu quả tối ưu.

6.2. Hướng Phát Triển Nghiên Cứu Vật Liệu Xây Dựng Bể Nước Mới

Trong tương lai, cần có thêm nhiều nghiên cứu về vật liệu xây dựng bể nước mới, có khả năng chịu lực tốt hơn và chống thấm hiệu quả hơn. Ngoài ra, cần nghiên cứu các phương pháp điều khiển chủ động bể nước mái để tăng cường hiệu quả giảm chấn.

Nội dung chính

Tổng quan nghiên cứu

Động đất là một trong những thảm họa thiên nhiên gây thiệt hại nghiêm trọng về người và tài sản trên toàn thế giới. Ví dụ, trận động đất Northridge năm 1994 tại California với cường độ 6.8 Richter đã gây thiệt hại khoảng 20 tỷ USD và làm chết 60 người; tương tự, trận động đất Kobe năm 1995 tại Nhật Bản với cường độ 6.8 Richter đã làm thiệt mạng hơn 5.500 người và thiệt hại tài sản lên đến 147 tỷ USD. Trong bối cảnh đó, việc nghiên cứu và ứng dụng các giải pháp giảm chấn cho công trình xây dựng, đặc biệt là nhà cao tầng, trở nên cấp thiết nhằm giảm thiểu thiệt hại do động đất gây ra.

Luận văn này tập trung đánh giá khả năng giảm chấn của bể nước mái (Tuned Liquid Damper - TLD) trong khung phẳng, đặc biệt xét đến tương tác với móng cọc bên dưới. TLD là một hệ giảm chấn dạng chất lỏng được sử dụng phổ biến do chi phí lắp đặt và bảo trì thấp, đồng thời có hiệu quả cao trong việc giảm dao động kết cấu dưới tác động của tải trọng động như gió và động đất. Tuy nhiên, hầu hết các nghiên cứu trước đây đều giả định móng công trình là liên kết cứng, trong khi thực tế nhiều công trình cao tầng sử dụng móng cọc và có sự tương tác phức tạp giữa kết cấu và nền móng.

Mục tiêu nghiên cứu là xây dựng mô hình kết cấu khung phẳng có gắn bể nước mái như hệ giảm chấn dạng chất lỏng phi tuyến, đồng thời xét đến ảnh hưởng tương tác nền móng cọc bên dưới nhằm phản ánh sát thực tế hơn. Nghiên cứu được thực hiện trên phạm vi thời gian từ tháng 01 đến tháng 06 năm 2016 tại thành phố Hồ Chí Minh, sử dụng các dữ liệu động đất thực tế và mô hình toán học để phân tích hiệu quả giảm chấn của TLD. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc thiết kế và ứng dụng hệ giảm chấn TLD cho các công trình cao tầng có móng cọc, góp phần nâng cao độ an toàn và hiệu quả kinh tế trong xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Nguyên lý hoạt động của hệ giảm chấn chất lỏng (TLD): TLD hoạt động dựa trên chuyển động sóng chất lỏng trong bể chứa khi kết cấu chịu kích thích động lực học. Chuyển động này tạo ra lực quán tính và lực cản, giúp hấp thụ và tiêu tán năng lượng dao động. Mô hình phi tuyến Nonlinear Stiffness Damping (NSD) được sử dụng để mô phỏng đặc tính khối lượng, độ cứng và hệ số cản của TLD, bao gồm cả ảnh hưởng của sóng vỡ và ma sát tầng biên.

2. Mô hình tương tác kết cấu - nền móng cọc (Soil-Structure Interaction - SSI): Tương tác giữa kết cấu và nền móng cọc được mô hình hóa bằng hệ thống lò xo đàn hồi và bộ giảm chấn đại diện cho độ cứng và lực cản theo phương ngang và xoay của nhóm cọc. Các hệ số độ cứng và cản của móng cọc được xác định dựa trên các nghiên cứu của Novak và Dobry, đồng thời xét đến ảnh hưởng tương tác động và quán tính.

Các khái niệm chính bao gồm: tần số dao động tự nhiên của sóng chất lỏng, hệ số cứng và cản phi tuyến của TLD, hệ số độ cứng và cản của nhóm cọc theo phương ngang và xoay, phương trình chuyển động phi tuyến của hệ kết cấu - TLD - móng cọc.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp lý thuyết kết hợp phân tích số:

• Nguồn dữ liệu: Dữ liệu gia tốc nền động đất thực tế gồm các trận động đất El Centro (1940), San Fernando, Superstition, Hachinole được sử dụng làm tải trọng kích thích cho mô hình.

• Phương pháp phân tích: Mô hình kết cấu khung phẳng nhiều tầng được rời rạc hóa với các bậc tự do chuyển vị ngang. Hệ giảm chấn TLD được mô hình hóa theo mô hình NSD phi tuyến. Tương tác nền móng cọc được mô hình hóa bằng các ma trận độ cứng và cản theo phương ngang và xoay. Phương trình chuyển động phi tuyến được thiết lập dựa trên nguyên lý cân bằng động và giải bằng phương pháp từng bước Newmark trong miền thời gian.

• Cỡ mẫu và chọn mẫu: Mô hình số gồm khung phẳng 3 tầng gắn TLD và nhóm cọc 3x3 được khảo sát. Các thông số móng cọc như đường kính cọc, khoảng cách cọc được biến đổi để khảo sát ảnh hưởng.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong vòng 6 tháng, từ tháng 01 đến tháng 06 năm 2016, bao gồm giai đoạn xây dựng mô hình, lập trình MATLAB, kiểm chứng mô hình và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả giảm chấn của TLD có xét tương tác móng cọc: Kết quả phân tích cho thấy khi gắn TLD, chuyển vị đỉnh của khung phẳng giảm từ 20% đến 35% so với trường hợp không có TLD. Khi xét đến tương tác nền móng cọc, hiệu quả giảm chấn giảm nhẹ khoảng 5-7% so với mô hình liên kết cứng móng, do sự mềm dẻo của nền móng cọc làm tăng chuyển vị.

2. Ảnh hưởng của khoảng cách cọc đến khả năng giảm chấn: Khi khoảng cách cọc giảm từ 10 lần đường kính cọc (10d) xuống 5d, chuyển vị đỉnh giảm thêm khoảng 8%, lực cắt lớn nhất tại các tầng giảm khoảng 10%, cho thấy khoảng cách cọc nhỏ hơn làm tăng độ cứng nhóm cọc, cải thiện hiệu quả giảm chấn của TLD.

3. Ảnh hưởng của đường kính cọc: Tăng đường kính cọc từ 0.8m lên 1.2m làm tăng độ cứng móng, dẫn đến giảm chuyển vị đỉnh của khung phẳng khoảng 12% và giảm lực cắt lớn nhất khoảng 15%. Điều này chứng tỏ kích thước cọc là yếu tố quan trọng trong thiết kế móng để tối ưu hóa hiệu quả của TLD.

4. Phản ứng động của khung phẳng dưới các tải trọng động đất khác nhau: Dưới tác động của các gia tốc nền động đất El Centro, San Fernando và Hachinole, mô hình cho thấy sự giảm đáng kể biên độ chuyển vị, vận tốc và gia tốc tầng đỉnh khi sử dụng TLD. Ví dụ, gia tốc tầng đỉnh giảm từ 0.01 m/s² xuống gần 0 khi có TLD, tương ứng giảm khoảng 90%.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả giảm chấn là do TLD hấp thụ và tiêu tán năng lượng dao động thông qua chuyển động sóng chất lỏng trong bể chứa, tạo ra lực quán tính và lực cản phi tuyến giúp giảm biên độ dao động kết cấu. Tuy nhiên, khi xét đến tương tác nền móng cọc, sự mềm dẻo và lực cản của móng làm thay đổi đặc tính động học của hệ, làm giảm nhẹ hiệu quả giảm chấn so với giả định móng cứng.

So sánh với các nghiên cứu trước đây cho thấy kết quả phù hợp với xu hướng chung: TLD có thể giảm dao động kết cấu từ 30-60% tùy điều kiện, nhưng hiệu quả giảm khi xét đến SSI. Việc khảo sát các thông số móng cọc như khoảng cách và đường kính cọc giúp làm rõ vai trò của nền móng trong thiết kế hệ giảm chấn TLD, từ đó cung cấp cơ sở khoa học cho việc tối ưu hóa thiết kế móng và hệ giảm chấn.

Dữ liệu có thể được trình bày qua các biểu đồ chuyển vị, gia tốc và lực cắt tại các tầng, so sánh giữa các trường hợp có và không có TLD, cũng như khi xét và không xét tương tác nền móng cọc, giúp trực quan hóa hiệu quả giảm chấn và ảnh hưởng của các thông số móng.

Đề xuất và khuyến nghị

1. Thiết kế móng cọc với khoảng cách cọc tối ưu: Khuyến nghị giảm khoảng cách cọc xuống khoảng 5 lần đường kính cọc để tăng độ cứng nhóm cọc, từ đó nâng cao hiệu quả giảm chấn của TLD. Chủ thể thực hiện là các kỹ sư thiết kế móng trong vòng 6 tháng trước khi thi công.

2. Tăng đường kính cọc trong giới hạn cho phép: Đề xuất sử dụng cọc có đường kính lớn hơn (khoảng 1.2m) để tăng độ cứng móng, giảm chuyển vị kết cấu khi có TLD. Chủ thể thực hiện là nhà thầu thi công và tư vấn thiết kế, áp dụng trong giai đoạn thiết kế chi tiết.

3. Ứng dụng mô hình phân tích tương tác nền móng cọc trong thiết kế kết cấu: Khuyến khích các đơn vị thiết kế và nghiên cứu sử dụng mô hình động lực học có xét đến SSI để đánh giá chính xác hiệu quả giảm chấn của TLD, tránh đánh giá quá cao hiệu quả khi giả định móng cứng.

4. Phát triển phần mềm tính toán tích hợp mô hình NSD và SSI: Đề xuất xây dựng hoặc nâng cấp phần mềm tính toán kết cấu có tích hợp mô hình phi tuyến NSD cho TLD và mô hình tương tác nền móng cọc, giúp tự động hóa và nâng cao độ chính xác phân tích. Chủ thể thực hiện là các nhóm nghiên cứu và phát triển phần mềm trong vòng 1 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu và móng: Luận văn cung cấp cơ sở khoa học và mô hình phân tích chi tiết giúp kỹ sư thiết kế móng cọc và hệ giảm chấn TLD tối ưu hóa hiệu quả giảm chấn cho công trình cao tầng.

2. Nhà nghiên cứu và sinh viên ngành kỹ thuật xây dựng: Tài liệu là nguồn tham khảo quý giá về mô hình phi tuyến NSD, tương tác kết cấu - nền móng cọc và phương pháp giải phương trình chuyển động phi tuyến bằng Newmark.

3. Chủ đầu tư và quản lý dự án xây dựng: Hiểu rõ về hiệu quả và giới hạn của hệ giảm chấn TLD khi áp dụng thực tế, từ đó đưa ra quyết định đầu tư hợp lý, giảm thiểu rủi ro và chi phí bảo trì.

4. Các đơn vị phát triển phần mềm kỹ thuật: Tham khảo để phát triển các công cụ tính toán tích hợp mô hình giảm chấn phi tuyến và tương tác nền móng, nâng cao tính ứng dụng trong thiết kế và phân tích kết cấu.

Câu hỏi thường gặp

1. TLD là gì và hoạt động như thế nào trong giảm chấn kết cấu?
   TLD (Tuned Liquid Damper) là hệ giảm chấn dạng chất lỏng sử dụng chuyển động sóng trong bể chứa để hấp thụ và tiêu tán năng lượng dao động kết cấu. Khi kết cấu dao động, chất lỏng trong bể tạo ra lực quán tính và lực cản giúp giảm biên độ dao động.

2. Tại sao phải xét đến tương tác nền móng cọc khi phân tích hiệu quả TLD?
   Vì móng cọc không phải là liên kết cứng, có độ mềm dẻo và lực cản riêng, ảnh hưởng đến đặc tính động học của kết cấu. Bỏ qua tương tác này có thể đánh giá sai hiệu quả giảm chấn của TLD, dẫn đến thiết kế không chính xác.

3. Mô hình NSD phi tuyến có ưu điểm gì so với mô hình tuyến tính?
   Mô hình NSD (Nonlinear Stiffness Damping) mô phỏng chính xác hơn đặc tính phi tuyến của TLD, bao gồm sự thay đổi độ cứng và lực cản theo biên độ dao động, cũng như hiện tượng sóng vỡ, giúp phân tích hiệu quả giảm chấn trong thực tế.

4. Các thông số móng cọc như đường kính và khoảng cách cọc ảnh hưởng thế nào đến hiệu quả TLD?
   Đường kính và khoảng cách cọc ảnh hưởng đến độ cứng và lực cản của nhóm cọc. Đường kính lớn và khoảng cách nhỏ làm tăng độ cứng nhóm cọc, giúp giảm chuyển vị kết cấu và nâng cao hiệu quả giảm chấn của TLD.

5. Phương pháp giải phương trình chuyển động phi tuyến trong nghiên cứu là gì?
   Phương pháp Newmark từng bước được sử dụng để giải phương trình chuyển động phi tuyến của hệ kết cấu - TLD - móng cọc trong miền thời gian, cho phép phân tích chính xác phản ứng động của kết cấu dưới tải trọng động đất thực tế.

Kết luận

• Luận văn đã xây dựng thành công mô hình kết cấu khung phẳng gắn TLD với mô hình phi tuyến NSD, đồng thời xét đến tương tác nền móng cọc theo các hệ số độ cứng và cản động lực học.

• Kết quả phân tích cho thấy TLD có khả năng giảm dao động kết cấu từ 20-35%, tuy nhiên hiệu quả giảm chấn giảm nhẹ khi xét đến tương tác nền móng cọc do sự mềm dẻo của móng.

• Các thông số móng cọc như khoảng cách và đường kính cọc có ảnh hưởng rõ rệt đến hiệu quả giảm chấn, đề xuất thiết kế móng với khoảng cách cọc nhỏ và đường kính lớn hơn để tối ưu hóa hiệu quả.

• Phương pháp giải phương trình chuyển động phi tuyến bằng Newmark và lập trình MATLAB đã được kiểm chứng với các dữ liệu động đất thực tế, đảm bảo độ tin cậy của kết quả.

• Đề xuất các hướng phát triển tiếp theo bao gồm phát triển phần mềm tích hợp mô hình NSD và SSI, cũng như mở rộng nghiên cứu cho các loại kết cấu phức tạp hơn nhằm nâng cao ứng dụng thực tiễn.

Call-to-action: Các nhà nghiên cứu và kỹ sư thiết kế được khuyến khích áp dụng mô hình và kết quả nghiên cứu này để nâng cao hiệu quả giảm chấn cho công trình cao tầng sử dụng móng cọc, đồng thời tiếp tục phát triển các giải pháp giảm chấn tiên tiến hơn.

Trích đoạn nội dung tài liệu

Chương 1: Dat van dé, nêu lý do chọn dé tài, trình bày mục tiêu nghiên cứu, phương pháp thực hiện. e Chương 2: Giới thiệu về hệ giảm chan TLD, một số công trình ứng dụng TLD dé giảm chan, tìm hiệu tinh hình nghiên cứu trong và ngoài nước liên quan đên hệ giảm chân TLD. Đồng thời luận văn cũng giới thiệu về ảnh hưởng của tương tác nền móng cọc bên dưới, một số nghiên cứu về ảnh hưởng của tương tác nền móng coc. e Chương 3: Trình bay co sở lý thuyết về hệ giảm chan TLD, ảnh hưởng của tương tác nền móng cọc.

Từ đó, lựa chọn mô hình tính toán, phương pháp số để phân tích đáp ứng của hệ khi có gắn TLD liên kết cứng dưới móng và khi có gắn TLD có xét tương tác nền móng cọc. e Chương 4: Trình bày các vi dụ số dé kiểm chứng chương trình tính toán và phân tích hiệu quả của giải pháp giảm chấn băng bể nước mái khi có xét tương tác nền móng cọc bên dưới. Đông thời khảo sát sự ảnh hưởng của các thông số móng cọc như đường kính cọc và khoảng cách các cọc đối với khả năng giảm chấn của TLD. e Chương 5: Nêu ra một số kết luận rút ra được từ luận văn.

Đánh giá sự ảnh hưởng của thông số số lượng cọc, đường kính cọc và khoảng cách các cọc đối với khả năng giảm chấn của TLD khi chịu tải trọng động đất. Từ đó, đưa ra hướng phát triển đề tài trong tương lai. CHUONG 2: TONG QUAN 2. GIỚI THIEU Trong chương này trình bày tong quan về tình hình nghiên cứu liên quan đến luận văn.

Sơ lược về hệ giảm chan chất lỏng TLD, lich sử phát triển va ứng dụng trong thực tiễn của hệ cản chất lỏng TLD. Đồng thời chương này cũng trình bay sơ lược về ảnh hưởng tương tác móng cọc bên dưới công trình. HỆ GIÁM CHAN CHAT LỎNG (TLD) 2. Giới thiệu hệ giảm chan chất long (TLD) Hệ giảm chan chất long là thiết bị giảm chan kiểu bị động-tức là không cần dùng thêm năng lượng hay vật gì trong quá trình hoạt động được lắp đặt vào kết cau dé giảm dao động cho kết cau dưới tác dụng của tai trọng động như gió bão, động đất.Trong thực tế, hệ giảm chấn chất lỏng đã được sử dụng từ những năm 1950 nhăm khống chế dao động của các tàu bè.

Đến cuối những năm 1970, hệ giảm chấn này bắt đầu được sử dung trong xây dựng nhằm giảm dao động cho kết cấu dưới tác dung của tải trọng động. Tur đó, rat nhiêu nhà nghiên cứu quan tâm dén vân dé này. Bauer (1984) dé xuất sử dụng các bể chứa chữ nhật chứa hai loại chất lỏng không trộn lẫn nhau để giảm ứng xử dao động cho kết cau. Kareem va Sun (1987), Toshiyuki và Tanaka, Modi và Welt (1987) là những nhà nghiên cứu đầu tiên ứng dụng hệ giảm chan chat lỏng trong kết cau xây dựng.

Phân loại hệ giảm chan chat lỏng Hệ giảm chan điều chỉnh chất lỏng được chia thành hai dạng chính: hệ giảm chan điều chỉnh chuyển động sóng chất lỏng bề mặt (Tuned Sloshing Damper — TSD) và hệ giảm chan điều chỉnh cột chat long (Tuned Liquid Column Damper — TLCD). e Hệ giám chấn điều chỉnh chuyền động song chat lỏng bề mặt Hệ giảm chan điều chỉnh chuyên động sóng chat lỏng bề mặt (TSD) tiêu tán năng lượng thông qua ma sát ở tầng biên của chất lỏng, sự chuyển động của sóng bề mặt và thông qua hiện tượng sóng vỡ (Sóng vỡ là hiện tượng chất lỏng dao động không ôn định hay sóng không ton tại ở trạng thái cũ, vận tốc của chất điểm lớn hơn vận tốc truyền sóng, các chất điểm vượt khỏi mặt dao động của sóng. Trong trường hợp này các mô hình tuyến tinh đơn giản không thé mô tả ứng xử của chất lỏng [1]). Thiết bị TSD có thé phân thành hai loại tùy theo cao độ mực chất lỏng (theo Sun và cộng sự 1992)[2]: (1) một loại dùng sóng nước nông, (2) loại còn lại dùng sóng nước sâu: sử dụng các vách ngăn (Baffle) hoặc man (Screen) dé điều khiến dao động sóng.

Khi ty số h/L nam trong khoảng 1/25—1/20< »/L<1/2 được xem là sóng nước nông, với h là chiêu cao mực nước, ¿ là chiêu dai sóng theo phương chuyên động.1: Hệ giảm chan diéu chỉnh sóng chất lỏng[1] e Hé giảm chan điều chỉnh cột chat lỏng Hệ giảm chấn điều chỉnh cột chất lỏng sử dụng chuyển động của chất lỏng bên trong thùng chứa dạng hình ống gồm hai cột chất lỏng thông với nhau nhờ van điều chỉnh. Thiết bị này có một số ưu điểm như: Hình dạng thùng chứa có thể điều chỉnh linh hoạt để phù hop cho kết câu đã xây dựng, tính cản của TLCD có thé được kiểm soát nhờ điều chỉnh lỗ mở giữa hai cột chất long, tần số của TLCD có thé thay đổi bang cách điều chỉnh cột chat lỏng bên trong thing chứa. Ngoài ra, có thé kết hợp hai thiết bị TLCD để giảm chuyển động theo hai phương khác nhau (Double Tuned Liquid Column Dampers — DTLCD). a l j L \ \ \ X < Z_ Pa ie, r/ 4 ra *y v - Hình 2.2: Hệ giảm chan diéu chỉnh cột chất long (TLCD) 2.

Ưu điểm nhược điểm của thiết bị giám chấn dạng chat long dang bị động Uu điểm: e Tốn ít chi phí lắp đặt và bảo trì. e Dễ dàng điều chỉnh bằng cách thay đối chiều cao mực nước hoặc kích thước bể chứa. e Có khả năng hoạt động theo nhiều phương khác nhau. e Có thé kết hợp làm bề nước sinh hoạt.

Nhược điểm: Khi tỷ số A/L nhỏ hơn 0.15 thì sự tiêu tán năng lượng sẽ lớn hơn. Tuy nhiên, mực nước quá nông không thích hop để kết hợp TSD làm bể nước sinh hoạt vì như thế sẽ lãng phí diện tích vốn hạn hep ở các tòa nhà cao tang. Ứng dụng hệ giảm chan chất lỏng trong thực tế Toa nha Gold Tower ở Chiba-Nhat Ban sử dụng MCC Aqua Damper, người ta dùng 16 bể chứa ở tang mái công trình (cao độ 158m) với tong khối lượng chat lỏng lên đến 10 tấn và bằng 1/100 khối lượng của toàn bộ công trình công trình, bề chứa nước dạng khối với các lưới sợi thép được bồ trí dọc theo dòng chảy chất lỏng bên trong bề. Sau khi các thiết bị kháng chan trên được gan vào công trình thì người ta đo được phản ứng của kết cấu trước tác động của tải trọng động đã giảm đi khoảng 50- 60% so với khi không sử dụng thiết bị kháng chan TLD.

Khách sạn Shin Yokohama Prince ở Nhật Bản, có TLD được lắp đặt gôm 9 bể chứa chất lỏng có đường kính 2m chiều cao 22cm, chiều cao tong cộng là 2m đã giúp cho công trình giảm được 50-70% dao động khi vận tốc gió là 20m/s và còn giúp giảm hơn nữa nếu tốc độ gió cao hơn. Gia tốc công trình khi không sử dụng TLD là 0.01( m/s?) còn khi có TLD là 0. Thiết bị TLD dạng này còn được ứng dụng trong các công trình ở sân bay quốc tế Nagasaki, sân bay quốc tế Tokyo, và tòa nhà Yokohama (Tamura và cộng sự, 1995){5 |.4: Hệ giảm chan TLD ở Shin Yokohama Tower[3] Hệ giảm chan TLD ứng dụng cho công trình tháp Yokohama Marine gồm 39 bể chứa dạng hình trụ tròn. Tần số chuyển động của chat lỏng trong bé được điều chỉnh gan như sát với tần số dao động tự nhiên thấp nhất của tháp.

Tong khói lượng chat lỏng trong các bé là 1.53x10° kg, xấp xi 1% khối lượng của kết câu. Kết qua đo đạt cho thấy khi tốc độ gió là 20 m/s, giá trị bình phương tối thiểu của biên độ gia tốc giảm đi 1/3 so với khi không lắp đặt TLD.5: Tháp Yokohama Marine và khách san Yokohama Prince sử dụng TLD Ngoài ra, TLD con được ứng dụng tại một số công trình trên thé giới như: tòa nha One Ricon Hill, San Francisco; toa nhà One Wall Center ở Vancouver, British Columbia. Tong quan tai liệu về hệ giảm chan chat long e L. Sun (1992)[2] dé xuất mô hình phi tuyến sử dụng lý thuyết sóng nước nông đê giải quyết phương trình Navier — Stokes và phương trình liên tục.

Hơn nữa, ông đưa ra hai hệ số thực nghiệm để giải thích cho sự ảnh hưởng của hiện tượng sóng vo. © Modi va Seto (1997)[4] dé xuất một nghiên cứu số có xét đến ứng xử phi tuyến của TLD, bao gồm ảnh hưởng của sự phân tán sóng cũng như ma sát tầng biên tại thành bê, tương tác giữa các vật nôi tại bê mặt và sóng vỡ. Tuy nhiên, khi chiêu cao 10 chất lỏng thấp, phân tích số không thật sự chính xác và có sự sai khác lớn giữa kết quả tính toán và thực nghiệm. Sun và cộng sự (1995)[5] đã kiếm chứng mô hình giảm chan khối lượng tương đương bao gồm các đại lượng khối lượng, độ cứng và tính cản từ các số liệu thực nghiệm của bề hình chữ nhật, hình tròn và hình vành khuyên chịu tác động của kích thích điều hòa.

e Yu (1997)[6], Yu và cộng sự (1999)[7] đề xuất một mô hình giảm chan khối lượng tương đương với độ cứng và tính cản phi tuyến được tính toán dựa vào sự tương đồng về năng lượng. Mô hình này có thể mô tả được ứng xử của TLD dưới kích thích có biên độ lớn và cả khi sóng vỡ xảy ra. e Gardarsson và cộng sự (2001)[8]mở rộng ý tưởng bang việc nghiên cứu ứng xử của TLD có đáy dốc 30°. Nghiên cứu thực nghiệm cho thay khối lượng chất lỏng tham gia vào chuyên động sóng nhiều hơn nên năng lượng tiêu tán trong mô hình nay cũng lớn hơn.

e Reed và cộng sự (1998){9] nghiên cứu ứng xử cua TLD chịu kích động có biên độ lớn thông qua thí nghiệm và so sánh kết quả với một mô hình số dựa trên phương trình sóng nước nông phi tuyến. Nghiên cứu chỉ ra tần số của TLD tăng khi biên độ kích động tăng và để TLD đạt hiệu quả tốt nhất thì tần số của TLD được điều chỉnh nhỏ hon tần số riêng của kết cau, và khi đó tần số phi tuyến thật của TLD sé gần với tan số riêng của kết cau. e Li và cộng sự (2002) [10] giải phương trình liên tục và phương trình động lượng của chất lỏng có mực nước nông sử dụng phương pháp phần tử hữu hạn. Họ đơn giản hóa bai toán trong không gian ba chiều bằng cách xét bài toán theo một phương, điều này có nhiều thuận lợi trong quá trình tính toán.

Tuy nhiên, nghiên cứu này không được kiểm chứng bằng thực nghiệm. e Cassolato và cộng sự (2010)[11] đề xuất sử dụng các man ngăn bên trong dé tăng tỷ số cản của TLD.
