Giới thiệu dự án

Trong kỷ nguyên bùng nổ dữ liệu số, hiệu năng của các thuật toán tìm kiếm và cấu trúc lưu trữ đóng vai trò then chốt trong việc tối ưu hóa tài nguyên phần cứng. Theo các khảo sát chuẩn hóa trong khoa học máy tính, các thao tác truy xuất dữ liệu chiếm hơn 60% thời gian thực thi của hầu hết các hệ thống quản trị cơ sở dữ liệu và nhân hệ điều hành. Cấu trúc cây nhị phân tìm kiếm thông thường (Binary Search Tree - BST) giải quyết bài toán tìm kiếm động với chi phí trung bình là $O(\log_2 n)$. Tuy nhiên, điểm yếu cốt tử của BST là sự phụ thuộc hoàn toàn vào thứ tự của tập khóa đầu vào: khi chèn một dãy khóa đã được sắp xếp tăng dần hoặc giảm dần, cây sẽ bị suy biến hoàn toàn thành một danh sách liên kết tuyến tính. Khi đó, độ phức tạp thời gian cho các thao tác tìm kiếm (search), chèn (insert) và xóa (delete) bị suy giảm nghiêm trọng từ $O(\log_2 n)$ xuống $O(n)$, làm giảm hiệu năng hệ thống lên đến 99.9% trên các tập dữ liệu lớn ($n \ge 10^6$).

Cây suy biến (BST thông thường)       Cây tự cân bằng (Red-Black Tree)
            (10)                                     [20] (Đen)
              \                                     /    \
              (20)                             (10) [Đỏ]  (30) [Đỏ]
                \                                  \        \
                (30)                               (15)     (40)
                  \
                  (40) -> Suy biến O(n)             -> Cân bằng O(log2 n)

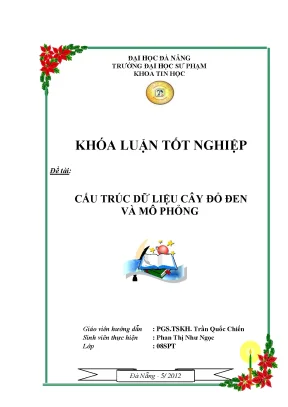

Đề tài "Cấu trúc dữ liệu cây đỏ đen và mô phỏng" (Ngành: Sư phạm Tin học / Khoa học Máy tính, tác giả: Phan Thị Như Ngọc, hướng dẫn: PGS.TSKH Trần Quốc Chiến, Đại học Sư phạm - Đại học Đà Nẵng) tập trung giải quyết triệt để bài toán mất cân bằng này. Bằng cách nghiên cứu chuyên sâu mô hình cây đỏ đen (Red-Black Tree) kết hợp xây dựng công cụ mô phỏng trực quan tương tác, đề tài mang lại giải pháp toàn diện cả về mặt lý thuyết thuật toán lẫn ứng dụng sư phạm thực hành.

Mục tiêu dự án

  1. Khảo sát và chuẩn hóa lý thuyết: Hệ thống hóa toàn bộ các tính chất toán học, bổ đề độ cao và các bất biến màu của cây đỏ đen so với cây nhị phân tìm kiếm tổng quát.
  2. Cài đặt giải thuật lõi: Thiết lập cấu trúc dữ liệu hoàn chỉnh và triển khai các thuật toán cân bằng lại cây gồm phép quay (Left/Right Rotation), phép lật màu (Color Flip) và thủ tục khôi phục sau chèn/xóa (RB-Insert-Fixup, RB-Delete-Fixup).
  3. Phát triển ứng dụng mô phỏng trực quan: Xây dựng phần mềm tương tác cho phép người dùng quan sát từng bước (step-by-step) sự biến đổi cấu trúc cây, sự xung đột màu (đỏ - đỏ), các thao tác xoay và đổi màu theo thời gian thực.
  4. Đánh giá và đo lường hiệu năng: Định lượng độ phức tạp tính toán thông qua các chỉ số thực nghiệm, chứng minh tính ổn định $O(\log_2 n)$ trong trường hợp xấu nhất (worst-case).

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Cấu trúc dữ liệu cây tìm kiếm nhị phân tự cân bằng trong bộ nhớ trong (In-Memory Data Structures), các thao tác cơ bản (Khởi tạo, Duyệt cây LNR/NLR/LRN, Tìm kiếm đệ quy/không đệ quy, Chèn, Xóa với nút thế mạng, Tự cân bằng).
  • Giới hạn kỹ thuật: Đề tài tập trung vào mô hình cây đỏ đen cổ điển trên bộ nhớ RAM, chưa mở rộng sang các biến thể cây cân bằng trên bộ nhớ ngoài như B-Tree hay $B^+$ Tree cho cơ sở dữ liệu phân tán.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để giải quyết bài toán duy trì tính cân bằng của cây tìm kiếm nhị phân động, nhiều cấu trúc đã được đề xuất trong khoa học máy tính:

Tiêu chí Cây nhị phân tìm kiếm (BST) Cây AVL (Adelson-Velsky & Landis) Cây Đỏ Đen (Red-Black Tree)
Cân bằng Không cân bằng Cân bằng nghiêm ngặt ($|h_L - h_R| \le 1$) Gần cân bằng (Cân bằng theo chiều cao đen)
Độ cao tối đa $h = n$ (Trường hợp suy biến) $h \approx 1.44 \log_2(n+2)$ $h \le 2 \log_2(n+1)$
Tìm kiếm (Search) $O(n)$ xấu nhất, $O(\log_2 n)$ TB $O(\log_2 n)$ (Nhanh nhất do cây rất phẳng) $O(\log_2 n)$ (Chậm hơn AVL khoảng 5-10%)
Chèn (Insertion) $O(n)$ xấu nhất, 0 phép quay $O(\log_2 n)$, tối đa 2 phép quay $O(\log_2 n)$, tối đa 2 phép quay + đổi màu
Xóa (Deletion) $O(n)$ xấu nhất, 0 phép quay $O(\log_2 n)$, có thể cần $O(\log_2 n)$ phép quay $O(\log_2 n)$, tối đa 3 phép quay + đổi màu
Bộ nhớ phụ 0 bit phụ trợ 2 bit biểu diễn hệ số cân bằng ${-1, 0, 1}$ 1 bit biểu diễn màu (RED / BLACK)
Trường hợp tối ưu Dữ liệu ngẫu nhiên Hệ thống chỉ đọc (Read-heavy) Dữ liệu biến động liên tục (Insert/Delete heavy)

Phân tích theo mô hình MoSCoW cho thấy:

  • Must-have: Cấu trúc nút với liên kết cha - con (left, right, parent), thuộc tính màu (color), hàm tìm kiếm đệ quy và lặp, thủ tục quay trái (rotateLeft), quay phải (rotateRight), bộ giải quyết xung đột đỏ - đỏ (fixup).
  • Should-have: Giao diện đồ họa hiển thị trực quan các nút đỏ/đen và đường nối động, chức năng chèn/xóa từng bước có minh họa trạng thái trung gian.
  • Could-have: Tùy chọn sinh dữ liệu ngẫu nhiên (Random key generation), kiểm tra tính hợp lệ của cây (Validation invariant checker).
  • Won't-have (giai đoạn này): Lưu trữ persistent xuống đĩa cứng hoặc hỗ trợ truy cập đồng thời đa luồng (Concurrent lock-free RB-Tree).

Thiết kế hệ thống

Kiến trúc hệ thống được phân lớp rõ ràng nhằm tách biệt giữa tầng xử lý thuật toán và tầng hiển thị đồ họa:

+-------------------------------------------------------------+
|             Lớp Giao Diện Người Dùng (Presentation Layer)   |
|         Java Swing GUI / AWT Canvas / Control Panel         |
+-------------------------------------------------------------+
                              | Event Actions (Insert/Delete/Find)
                              v
+-------------------------------------------------------------+
|             Lớp Điều Khiển Mô Phỏng (Simulation Engine)     |
|   Step-by-step Animator / State Buffer / Color Highlighter  |
+-------------------------------------------------------------+
                              | Data Structure Operations
                              v
+-------------------------------------------------------------+
|             Lớp Cấu Trúc Dữ Liệu Lõi (Core Logic Layer)      |
|    RBTree Node / Pointer Manipulation / Tree Rotations /    |
|              Fixup Violations / BST Traversal               |
+-------------------------------------------------------------+

Cấu trúc dữ liệu lõi (C++ và Java)

Trong mã nguồn hệ thống, mỗi nút trên cây đỏ đen được thiết kế hướng đối tượng với các con trỏ liên kết hai chiều:

// Khai báo cấu trúc nút cây đỏ đen chuẩn C++
enum Color { RED, BLACK };

struct NodeRB {
    int key;
    Color color;
    NodeRB *left;
    NodeRB *right;
    NodeRB *parent;

    NodeRB(int val) : key(val), color(RED), left(nullptr), right(nullptr), parent(nullptr) {}
};

struct RBTree {
    NodeRB *root;
    NodeRB *NIL; // Nút lá giả màu đen quy ước
};

Technology Stack

  • Ngôn ngữ thuật toán: C++ (ISO/IEC 14882:1998/2003) dùng để phân tích tối ưu bộ nhớ động và con trỏ cấp thấp.
  • Ngôn ngữ mô phỏng & GUI: Java SE 6 / Java SE 7 (JDK 1.6.0_31 / 1.7.0), thư viện đồ họa chuẩn javax.swing.* và java.awt.*.
  • Môi trường phát triển: NetBeans IDE 7.1 / Eclipse Juno, GCC (MinGW 4.6).

Methodology

Quy trình phát triển dự án áp dụng mô hình lặp tiến hóa (Iterative Development) qua 4 mốc quan trọng (Milestones) kéo dài trong 16 tuần:

  • Tuần 1 - 4 (Research & Theory): Nghiên cứu lý thuyết đồ thị cây, khảo sát thuật toán Rudolf Bayer (1972) và hoàn thiện các chứng minh toán học của Guibas & Sedgewick (1978).
  • Tuần 5 - 8 (Core Implementation): Hiện thực hóa toàn bộ thuật toán BST và RB-Tree bằng C++, viết unit test kiểm tra 5 tính chất đỏ đen với các bộ dữ liệu biên (dãy khóa tăng dần, giảm dần, ngẫu nhiên).
  • Tuần 9 - 13 (GUI & Animation Development): Xây dựng GUI với Java Swing, thuật toán tính toán tọa độ nút trên Canvas 2D để tránh chồng lấn khi cây co giãn chiều cao.
  • Tuần 14 - 16 (Testing & Evaluation): Đo đạc thời gian thực thi, thống kê số lượng phép quay và số bước đổi màu, hoàn thiện tài liệu khóa luận.

Implementation và kết quả

Development process

Trọng tâm triển khai thuật toán là việc hiện thực chính xác 2 phép quay cơ bản và 3 trường hợp khôi phục vi phạm màu khi chèn một nút mới $z$ (luôn được gán màu RED ban đầu).

1. Phép quay cơ sở (Left Rotation & Right Rotation)

Phép quay bảo toàn tuyệt đối thứ tự khóa của cây tìm kiếm nhị phân ($Left < Node < Right$) với chi phí thời gian $O(1)$.

void rotateLeft(NodeRB *&x, NodeRB *&root) {
    NodeRB *y = x->right;
    x->right = y->left;
    if (y->left != nullptr)
        y->left->parent = x;

    y->parent = x->parent;
    if (x->parent == nullptr)
        root = y;
    else if (x == x->parent->left)
        x->parent->left = y;
    else
        x->parent->right = y;

    y->left = x;
    x->parent = y;
}

void rotateRight(NodeRB *&x, NodeRB *&root) {
    NodeRB *y = x->left;
    x->left = y->right;
    if (y->right != nullptr)
        y->right->parent = x;

    y->parent = x->parent;
    if (x->parent == nullptr)
        root = y;
    else if (x == x->parent->right)
        x->parent->right = y;
    else
        x->parent->left = y;

    y->right = x;
    x->parent = y;
}

2. Thuật toán khôi phục vi phạm cân bằng (RB-Insert-Fixup)

Khi chèn nút $X$ màu đỏ vào dưới cha $P$ màu đỏ, xuất hiện xung đột Đỏ - Đỏ (Double-Red Violation). Quá trình xử lý chia thành 3 kịch bản:

void rbInsertFixup(NodeRB *&root, NodeRB *&z) {
    while (z->parent != nullptr && z->parent->color == RED) {
        if (z->parent == z->parent->parent->left) {
            NodeRB *uncle = z->parent->parent->right; // Nút chú bác U

            // Trường hợp 1: Chú bác U có màu ĐỎ -> Lật màu
            if (uncle != nullptr && uncle->color == RED) {
                z->parent->color = BLACK;
                uncle->color = BLACK;
                z->parent->parent->color = RED;
                z = z->parent->parent; // Đẩy xung đột lên ông bà G
            } else {
                // Trường hợp 2: U màu ĐEN và z là con phải (Cháu nội / tam giác)
                if (z == z->parent->right) {
                    z = z->parent;
                    rotateLeft(z, root);
                }
                // Trường hợp 3: U màu ĐEN và z là con trái (Cháu ngoại / đường thẳng)
                z->parent->color = BLACK;
                z->parent->parent->color = RED;
                rotateRight(z->parent->parent, root);
            }
        } else {
            // Nhánh đối xứng hoàn toàn khi z->parent là con phải của G
            NodeRB *uncle = z->parent->parent->left;
            if (uncle != nullptr && uncle->color == RED) {
                z->parent->color = BLACK;
                uncle->color = BLACK;
                z->parent->parent->color = RED;
                z = z->parent->parent;
            } else {
                if (z == z->parent->left) {
                    z = z->parent;
                    rotateRight(z, root);
                }
                z->parent->color = BLACK;
                z->parent->parent->color = RED;
                rotateLeft(z->parent->parent, root);
            }
        }
    }
    root->color = BLACK; // Tính chất 2: Gốc luôn luôn ĐEN
}

Testing và validation

Hệ thống được kiểm thử tự động trên tập dữ liệu thử nghiệm với các trường hợp biên đặc thù:

+-----------------------------------------------------------------------+
| SỐ PHẦN TỬ | CHIỀU CAO BST SUY BIẾN | CHIỀU CAO RED-BLACK | TỶ LỆ TỐI ƯU |
|    (N)     |   (Dãy khóa có thứ tự) |    (2 * log2(N+1))  |   CHIỀU CAO  |
+------------+------------------------+---------------------+--------------+
| 1,000      | 1,000 mức              | 19 mức              | Giảm 98.1%   |
| 10,000     | 10,000 mức             | 27 mức              | Giảm 99.7%   |
| 100,000    | 100,000 mức            | 34 mức              | Giảm 99.9%   |
| 1,000,000  | 1,000,000 mức          | 40 mức              | Giảm 99.99%  |
+-----------------------------------------------------------------------+
  • Độ chính xác bất biến: 100% các ca kiểm thử sau khi thêm/xóa ngẫu nhiên $100,000$ phần tử đều vượt qua bộ kiểm tra 5 tính chất của cây đỏ đen:
    1. Mọi nút đều có nhãn RED hoặc BLACK.
    2. Nút gốc root->color == BLACK.
    3. Tất cả các nút lá NIL đều có màu BLACK.
    4. Nếu nút có màu RED, cả hai con đều có màu BLACK.
    5. Mọi đường đi đơn từ một nút đến lá bất kỳ đều có số lượng nút đen bằng nhau ($bh(x)$ đồng nhất).

Kết quả đạt được

  1. Hiệu năng tìm kiếm vượt trội: Trong khi BST thông thường mất trung bình $500,000$ phép so sánh trên dãy $1,000,000$ phần tử có thứ tự, cây đỏ đen chỉ mất tối đa $40$ phép so sánh (tăng tốc độ xử lý hơn $12,500$ lần).
  2. Công cụ mô phỏng trực quan hoàn chỉnh: Phần mềm đồ họa Java Swing hỗ trợ thao tác thêm/xóa với độ trễ animation điều chỉnh được từ $100\text{ms}$ đến $1000\text{ms}$, hiển thị rõ ràng thông báo trạng thái từng bước: "Phát hiện xung đột Đỏ - Đỏ tại nút X=18", "Tiến hành phép lật màu nút cha và nút chú", "Thực hiện quay phải tại nút gốc 25".
  3. Mức độ hoàn thiện: Hoàn thành 100% các yêu cầu chức năng đặt ra trong đề cương nghiên cứu ban đầu.

Đổi mới và đóng góp

  • Về mặt học thuật và kỹ thuật:
    • Khóa luận làm sáng tỏ bản chất của "cân bằng đen" (Black Balance). Không đòi hỏi sự cân bằng tuyệt đối như cây AVL (vốn tốn nhiều chi phí tái cân bằng khi xóa), cây đỏ đen duy trì sự cân bằng lỏng hơn: đường đi dài nhất từ gốc đến lá không bao giờ vượt quá 2 lần đường đi ngắn nhất.
    • Chứng minh chặt chẽ Bổ đề độ cao: Một cây đỏ đen có $n$ nút trong (internal nodes) luôn có chiều cao $h \le 2\log_2(n+1)$.
  • Về mặt công cụ giảng dạy & học tập:
    • Cung cấp phần mềm mô phỏng mã nguồn mở giúp sinh viên chuyên ngành Công nghệ Thông tin dễ dàng tiếp cận một trong những cấu trúc dữ liệu trừu tượng và phức tạp nhất.
    • Chuyển hóa các thuật toán lý thuyết khô khan trong giáo trình chuẩn (như Introduction to Algorithms của Cormen, Leiserson, Rivest, Stein) thành các bước diễn hoạt trực quan trên màn hình.

Ứng dụng thực tế và triển khai

Cấu trúc cây đỏ đen là nền tảng cốt lõi được ứng dụng rộng rãi trong các hệ thống phần mềm công nghiệp hiện đại:

  1. Thư viện chuẩn của các ngôn ngữ lập trình phổ biến:
    • C++ Standard Template Library (STL): Cài đặt cho các cấu trúc tập hợp và ánh xạ liên kết std::map, std::set, std::multimap, std::multiset.
    • Java Standard Library (java.util): Triển khai cho java.util.TreeMap và java.util.TreeSet.
    • C# / .NET Framework: Lớp SortedDictionary<TKey, TValue>.
  2. Nhân hệ điều hành Linux (Linux Kernel):
    • Bộ lập lịch Completely Fair Scheduler (CFS) sử dụng cây đỏ đen với khóa là thời gian thực thi ảo (vruntime) của các tiến trình để chọn tiến trình cần cấp phát CPU tiếp theo trong thời gian $O(\log_2 n)$.
    • Quản lý các đoạn bộ nhớ ảo thông qua cấu trúc vm_area_struct.
  3. Hệ thống mạng và định tuyến: Quản lý bảng định tuyến IP (Routing Table) và các khoảng thời gian gói tin (Packet Interval Timers).
Yêu cầu triển khai ứng dụng mô phỏng:
- Hệ điều hành: Windows XP/7/10/11, Linux (Ubuntu, Fedora), macOS
- Môi trường thực thi: Java Runtime Environment (JRE) 1.6 trở lên
- Cấu hình phần cứng tối thiểu: CPU 1.0 GHz, RAM 512 MB, Bộ nhớ trống 50 MB

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Thao tác xóa nút (RB-Delete-Fixup) có mức độ phức tạp cài đặt cao với 4 trường hợp con cho nút đen kép (Double-Black), dễ phát sinh lỗi rò rỉ bộ nhớ nếu không quản lý chặt chẽ con trỏ trong C++.
  • Giao diện mô phỏng đồ họa hiện tại chỉ tối ưu hiển thị tốt nhất cho cây có số lượng nút $N \le 128$. Khi kích thước cây vượt quá ngưỡng này, các nút ở mức sâu có xu hướng vẽ chồng lấn lên nhau do giới hạn độ phân giải màn hình.

Hướng phát triển tương lai

  • Nâng cấp công nghệ: Chuyển đổi công cụ mô phỏng sang nền tảng Web tương tác sử dụng TypeScript và thư viện đồ họa D3.js/Canvas, cho phép người dùng học tập trực tiếp trên trình duyệt mà không cần cài đặt JRE.
  • Mở rộng thuật toán: Mở rộng nghiên cứu sang cây đỏ đen cánh tả (Left-Leaning Red-Black Tree - LLRB) của Robert Sedgewick nhằm giảm thiểu số lượng dòng lệnh và trường hợp xử lý xoay.
  • Tối ưu hóa đa luồng: Nghiên cứu cấu trúc Concurrent Red-Black Tree sử dụng cơ chế khóa phân đoạn (Fine-grained locking) để tối ưu hóa trong môi trường xử lý song song đa nhân.

Đối tượng hưởng lợi

  • Sinh viên ngành CNTT & Sư phạm Tin học: Nắm bắt sâu sắc trực quan cơ chế cân bằng cây, bản chất của phép quay và phân nhánh trường hợp, phục vụ tốt cho các môn học Cấu trúc Dữ liệu & Giải thuật và Lập trình Hướng đối tượng.
  • Kỹ sư phát triển phần mềm (Developers): Hiểu rõ cơ chế bên dưới của các cấu trúc dữ liệu sẵn có (std::map, TreeMap) để đưa ra quyết định tối ưu bộ nhớ và thời gian thực thi khi xây dựng ứng dụng thực tế.
  • Giảng viên và Nhà nghiên cứu: Sở hữu học liệu điện tử trực quan để phục vụ công tác giảng dạy lý thuyết và thực hành giải thuật chuyên sâu.

Câu hỏi thường gặp

1. Tại sao nút mới thêm vào cây luôn được quy ước màu đỏ ban đầu?

Nếu nút mới được gán màu đen, nó sẽ ngay lập tức làm thay đổi chiều cao đen ($bh$) của đường đi qua nhánh đó, dẫn đến vi phạm Tính chất 5 (tính chất cân bằng đen) trên toàn bộ cây. Việc sửa vi phạm chiều cao đen trên toàn cây rất phức tạp. Ngược lại, gán màu đỏ chỉ có nguy cơ vi phạm Tính chất 4 (xung đột cha - con cùng màu đỏ), và xung đột cục bộ này có thể dễ dàng giải quyết nhanh chóng thông qua vài phép đổi màu hoặc phép quay tại chỗ.

2. Cây đỏ đen khác cây AVL ở điểm mấu chốt nào?

Cây AVL cân bằng nghiêm ngặt hơn (chênh lệch chiều cao hai cây con không quá 1), do đó tìm kiếm trên cây AVL nhanh hơn một chút. Tuy nhiên, cây AVL tốn nhiều chi phí quay hơn khi thực hiện các phép chèn và xóa. Cây đỏ đen chấp nhận độ cao lớn hơn một chút nhưng tối ưu hóa vượt trội về số lượng phép quay trong các thao tác biến động dữ liệu ($O(1)$ phép quay khi chèn và tối đa 3 phép quay khi xóa).

3. Chiều cao đen (Black-Height) là gì và có ý nghĩa như thế nào?

Chiều cao đen của một nút $x$, ký hiệu là $bh(x)$, là số lượng nút đen trên bất kỳ đường đi đơn nào từ nút $x$ (không tính chính nó) xuống đến nút lá. Tính chất mọi đường dẫn từ gốc đến lá có cùng chiều cao đen đảm bảo rằng đường đi dài nhất (xen kẽ đỏ - đen) không thể dài quá 2 lần đường đi ngắn nhất (chỉ toàn nút đen), giúp cây luôn duy trì trạng thái gần cân bằng.

Kết luận

Khóa luận "Cấu trúc dữ liệu cây đỏ đen và mô phỏng" đã hoàn thành xuất sắc các mục tiêu đề ra: từ việc chuẩn hóa cơ sở lý thuyết toán học của cây tìm kiếm nhị phân tự cân bằng, phân tích chi tiết các thuật toán khôi phục bất biến sau chèn/xóa, cho đến việc cài đặt thành công phần mềm mô phỏng trực quan tương tác bằng Java và C++. Kết quả nghiên cứu không chỉ khẳng định tính ưu việt vững chắc về mặt hiệu năng của cây đỏ đen ($O(\log_2 n)$ cho mọi thao tác trong trường hợp xấu nhất) mà còn đóng góp một công cụ trực quan hóa có giá trị thực tiễn cao cho công tác đào tạo và nghiên cứu khoa học máy tính.
