TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH HỌC PHẦN CẤU TẠO KIẾN TRÚC

Tổng quan về giáo trình (250-300 từ)

Bài giảng học phần Cấu tạo Kiến trúc (tài liệu do Nguyễn Ngọc Bình sưu tầm và biên soạn) là giáo trình kỹ thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành bắt buộc trong chương trình đào tạo bậc Đại học đối với ngành Kiến trúc, Quy hoạch Đô thị và Kỹ thuật Công trình Xây dựng. Môn học giữ vị trí bản lề, chuyển tiếp giữa kiến thức lý thuyết tạo hình kiến trúc với các giải pháp kỹ thuật thi công thực tế tại công trường.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống nguyên tắc và phương pháp luận kỹ thuật nhằm giải quyết hai nhiệm vụ cốt lõi của công trình kiến trúc dân dụng:

  1. Thiết kế và chế tạo lớp vỏ bọc bao che nhằm tối ưu hóa công năng sử dụng bên trong công trình, ngăn chặn các tác động bất lợi từ môi trường tự nhiên và nhân tạo.
  2. Xác định và tổ hợp hệ kết cấu chịu lực tương ứng nhằm bảo đảm sự ổn định, an toàn và bền vững cho toàn bộ vỏ bọc không gian đó.

Về cấu trúc và phương pháp tiếp cận, tài liệu được phân chia theo trình tự thi công công trình từ phần ngầm lên phần thân và phần mái. Cách tiếp cận của giáo trình gắn liền logic chịu lực cơ học với các thông số vật lý kiến trúc (truyền nhiệt, cách âm, chống thấm) và tiêu chuẩn kích thước cấu kiện xây dựng.

Điểm đặc thù của tài liệu thể hiện ở việc phân loại chi tiết các tác nhân tự nhiên (bức xạ mặt trời, chế độ gió, thủy văn, địa chất công trình, xâm thực hóa - sinh, mối mọt) và tác nhân nhân tạo (tải trọng bản thân thường xuyên, tải trọng tức thời, chấn động máy móc, hỏa hoạn, tiếng ồn). Từ đó, giáo trình xác lập mối tương quan trực tiếp giữa các yếu tố tác động này với giải pháp cấu tạo từng bộ phận công trình.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình gồm 4 chương chuyên đề lớn, xây dựng theo logic chuyển dịch tải trọng và trình tự thi công:

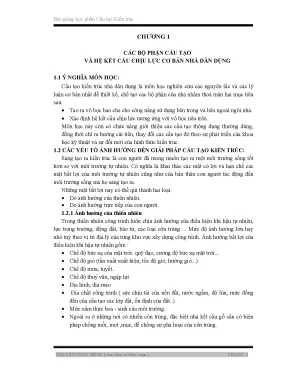

  • Chương 1: Các bộ phận cấu tạo và hệ kết cấu chịu lực cơ bản của nhà dân dụng:
    • Khái niệm & Phân loại bộ phận: Cung cấp cấu trúc giải phẫu công trình gồm móng, nền, tường, cột, sàn, cầu thang, mái, cửa đi và cửa sổ.
    • Hệ kết cấu chịu lực: Phân tích 3 hệ thống cơ bản gồm hệ tường xây chịu lực (tường ngang, tường dọc, kết hợp ngang - dọc); hệ khung chịu lực (khung chịu lực không hoàn toàn/khung khuyết, khung ngang, khung dọc, khung hoàn toàn); và hệ kết cấu không gian chịu lực (vỏ mỏng, lưới thanh không gian, kết cấu gấp nếp, kết cấu khí căng, vòm bán cầu, kết cấu dây treo).
  • Chương 2: Nền và móng:
    • Nền công trình: Phân loại nền tự nhiên (yêu cầu độ lún $S = 8 - 10\text{ cm}$, ứng suất tính toán của đất) và nền nhân tạo cùng 5 phương pháp gia cố: nén chặt đất (đầm nện, cọc đất, hạ mực nước ngầm), thay đất, hóa chất (ximăng hóa, sét hóa, bitum hóa, silicát hóa), đóng cọc (cọc tre mật độ $25\text{ cọc/m}^2$, cọc tràm, cọc bê tông cốt thép), phương pháp điện - nhiệt.
    • Cấu tạo nền nhà: Nền đặc, nền rỗng (mặt nền gỗ, mặt nền gạch/bê tông), nền dốc cho hội trường/rạp hát (độ dốc $1/10 - 1/8$ hoặc dật bậc).
    • Cấu tạo móng: Phân loại theo vật liệu (móng gạch, móng đá hộc, móng bê tông, móng bê tông cốt thép); theo hình thức chịu lực (đúng tâm, lệch tâm); theo hình dáng (móng đơn/cột độc lập, móng băng, móng bè, móng cọc); cấu tạo móng khe lún, khe co dãn nhiệt độ, móng giật cấp, móng xây cuốn vòm; biện pháp chống ẩm và chống thấm tầng hầm.
  • Chương 3: Tường và vách ngăn:
    • Phân loại & Tiêu chuẩn: Phân loại theo vị trí, vật liệu (tường đất/trình, tường đá, tường gạch, tường BTCT) và phương pháp thi công (xây, toàn khối, lắp ghép).
    • Quy cách tường gạch: Tiêu chuẩn gạch Việt Nam ($220 \times 105 \times 55\text{ mm}$, mạch vữa $10\text{ mm}$); chiều dày tường không chịu lực ($60\text{ mm}, 110\text{ mm}$) và tường chịu lực ($220\text{ mm}, 335\text{ mm}, 450\text{ mm}$); chiều cao giới hạn và nguyên tắc giằng tường khi chiều dài vượt mức quy định ($>3\text{ m}$ với tường $110\text{ mm}$, $>4\text{ m}$ với tường $220\text{ mm}$).
    • Chi tiết cấu tạo phụ trợ: Trụ liền tường, giằng tường (chiều cao $70 - 140\text{ mm}$), bệ tường, thềm nhà, rãnh thoát nước, bệ cửa sổ, mái hắt (ô-văng), đỉnh tường/mái đua; các dạng lanh tô (lanh tô vỉa đứng nhịp $\le 1200\text{ mm}$, vỉa nghiêng $\le 1500\text{ mm}$, gạch cốt thép $\le 2000\text{ mm}$, cuốn vòm $1500 - 1800\text{ mm}$, lanh tô BTCT); kỹ thuật hoàn thiện bề mặt tường trong/ngoài.
  • Chương 4: Cấu tạo sàn nhà:
    • Phân loại & Cấu tạo chung: Phân loại theo giải pháp kết cấu (sàn bản, sàn sườn, sàn không dầm/sàn nấm), vật liệu (gỗ, thép, BTCT) và thi công (toàn khối, lắp ghép, bán lắp ghép); cấu tạo 3 bộ phận chính gồm kết cấu chịu lực, áo sàn, trần sàn.
    • Sàn BTCT toàn khối: Cấu tạo sàn bản (bản kê 2 cạnh nhịp $2000 - 3000\text{ mm}$, dày $60 - 100\text{ mm}$; bản kê 4 cạnh nhịp $4000 - 5000\text{ mm}$, dày $80 - 120\text{ mm}$); sàn bản dầm (1 hệ dầm, 2 hệ dầm với tỷ lệ chiều cao dầm chính $h = 1/8 - 1/12\ L$, dầm phụ $h = 1/15 - 1/20\ L$); sàn ô cờ két-sông (kiểu bản kê 4 cạnh diện tích $\le 36\text{ m}^2$, kiểu lưới ô nhỏ phủ phòng $60 - 70\text{ m}^2$ với chiều cao sườn $h = 1/30 - 1/35\ L$).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các kiến thức nền tảng mang tính quy chuẩn:

  • Nguyên lý truyền lực cơ học: Đường truyền tải trọng từ sàn/mái $\rightarrow$ dầm/lanh tô $\rightarrow$ cột/tường $\rightarrow$ cổ móng/đế móng $\rightarrow$ đất nền.
  • Nguyên lý vật lý kiến trúc: Cơ chế cách âm (tường $220\text{ mm}$ đạt mức cách âm $50\text{ dB}$, tường $110\text{ mm}$ đạt $30\text{ dB}$); cơ chế chống thấm ngầm (vữa trát xi măng mác 75 dày $20 - 25\text{ mm}$, bê tông chống thấm mác 200 dày $40\text{ mm}$, đắp đất sét dày $300 - 400\text{ mm}$).
  • Nguyên lý phối hợp kích thước: Quy chuẩn hóa kích thước các bộ phận xây theo mô-đun viên gạch chuẩn ($220 \times 105 \times 55\text{ mm}$) và mạch vữa ($10\text{ mm}$), quy cách bậc giật móng gạch (bội số của $70\text{ mm}$).

Kỹ năng phát triển

  • Kỹ năng tính toán và xác lập kích thước sơ bộ: Xác định tỷ số hình học dầm, bản sàn, lanh tô, giằng tường, góc mở móng cứng ($45^\circ$), chiều sâu chôn móng ngập trong đất.
  • Kỹ năng xử lý chi tiết kỹ thuật: Bố trí khe co dãn nhiệt độ, khe lún cho công trình có chiều dài $>40\text{ m}$ hoặc chênh lệch độ cao $>10\text{ m}$; thiết kế cấu tạo ô-văng che nắng theo hướng địa lý (Nam, Tây, Tây Nam, Đông Nam).
  • Kỹ năng đọc và khai triển bản vẽ kỹ thuật: Thiết lập bản vẽ chi tiết cấu tạo kiến trúc đạt độ chuẩn xác về liên kết vật liệu và quy trình lắp ghép cấu kiện.

Phương pháp giảng dạy và học tập (300-350 từ)

Bài giảng học phần Cấu tạo Kiến trúc được thiết kế nhằm phục vụ phương pháp giảng dạy tích hợp giữa lý thuyết cơ học xây dựng và thực hành vẽ kỹ thuật kiến trúc.

Phương pháp sư phạm (Pedagogical approach)

Giáo trình triển khai phương pháp diễn dịch kết hợp trực quan: đi từ bản chất làm việc của kết cấu đến cấu tạo chi tiết của từng loại vật liệu. Mỗi cấu kiện đều được trình bày kèm theo sơ đồ mặt cắt, mặt bằng và nguyên tắc liên kết vật liệu cụ thể.

Bài tập và phân tích trường hợp (Case studies & Exercises)

Hệ thống bài tập gắn liền với các tình huống kỹ thuật thực tế:

  • Bài tập định cỡ cấu kiện: Tính toán giật cấp móng gạch đúng tâm và lệch tâm; xác định sơ đồ bố trí hệ dầm chính - dầm phụ trên mặt bằng sàn; tính toán độ vươn của công-xôn ô-văng ($\le 1200\text{ mm}$).
  • Phân tích tình huống kỹ thuật: Giải pháp móng qua các hố ao mương rãnh (xử lý hố sâu $<3000\text{ mm}$ và $>3000\text{ mm}$); giải pháp chống thấm cho tầng hầm có mực nước ngầm nằm cao hơn hoặc thấp hơn cốt nền tầng hầm; thiết kế khe lún tiếp giáp giữa khối nhà cũ và khối nhà mới xây.

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá học phần: Kết hợp giữa kiểm tra lý thuyết (nguyên lý cấu tạo, phạm vi ứng dụng của từng loại kết cấu) và chấm đồ án môn học (khai triển bản vẽ chi tiết cấu tạo móng, tường, sàn cho một công trình dân dụng cụ thể).
  • Hướng dẫn tự học: Sinh viên cần đối chiếu các công thức tỷ lệ kích thước ($h/L$, $b/h$) với bảng tra mác vật liệu; rèn luyện kỹ năng phác thảo cấu tạo mặt cắt tỷ lệ $1/20, 1/10$ để hiểu rõ quy cách ngàm liên kết (ví dụ: đoạn kê bản sàn vào tường gạch tối thiểu $\ge 120\text{ mm}$, dầm phụ $\ge 220\text{ mm}$, dầm chính $\ge 340\text{ mm}$).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình phản ánh các nội dung kỹ thuật cốt lõi mang tính ứng dụng thực tế trong điều kiện xây dựng:

  • Tích hợp tiêu chuẩn vật liệu và quy chuẩn kỹ thuật xây dựng: Tài liệu đưa ra các số liệu định lượng chi tiết: cường độ gạch máy ($R = 75 - 200\text{ kg/cm}^2$), gạch thủ công ($R = 35 - 75\text{ kg/cm}^2$); tỷ lệ cấp phối vữa xi măng cát ($1:3, 1:4, 1:5, 1:6$); mác bê tông lót và mác bê tông chịu lực ($50#, 100#, 200#$).
  • Giải pháp cấu tạo thích ứng điều kiện khí hậu nhiệt đới gió mùa:
    • Bảo vệ nhiệt và bức xạ: Chi tiết hóa các dạng tấm chắn nắng (mái hắt ngang cho hướng Nam, đứng cho hướng Tây, kết hợp ngang - đứng cho hướng Đông Nam/Tây Nam).
    • Ngăn ẩm và thoát nước: Cấu tạo nền rỗng thông gió chống ẩm cho kho tàng, bệ tường có gờ nhô $30 - 50\text{ mm}$, rãnh thoát nước quanh nhà láng vữa xi măng mác 75, bệ cửa sổ vát dốc $>1/5$ có móc nước.
  • Khai thác vật liệu và giải pháp địa phương kết hợp công nghệ lắp ghép:
    • Đưa ra các thông số thực hành cho việc xử lý nền đất yếu bằng cọc tre, cọc tràm ($25\text{ cọc/m}^2$, $\phi 80 - 100\text{ mm}$, dài $2.5\text{ m}$ đối với tre và $4 - 5\text{ m}$ đối với tràm).
    • Trình bày đồng thời giải pháp thi công thủ công (tường gạch, móng đá hộc) và giải pháp cơ giới hóa/công nghiệp hóa (khung bê tông panen lắp ghép lưới cột $6 \times 6\text{ m}$, sàn dầm lắp ghép, sàn ô cờ két-sông).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đại học:
    • Ngành đào tạo: Kiến trúc, Quy hoạch Vùng và Đô thị, Kỹ thuật Công trình Xây dựng Dân dụng và Công nghiệp, Quản lý Xây dựng.
    • Thời điểm sử dụng: Sinh viên năm thứ 2 hoặc năm thứ 3 trong khung chương trình đào tạo, phục vụ học phần Cấu tạo Kiến trúc 1, Cấu tạo Kiến trúc 2 và làm cơ sở kỹ thuật cho các đồ án thiết kế kiến trúc (nhà ở, trường học, bệnh viện, công trình công cộng).
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành các học phần: Hình họa - Vẽ kỹ thuật xây dựng, Vật liệu xây dựng, Cơ học cơ sở / Sức bền vật liệu và Vật lý kiến trúc.
  • Giảng viên:
    • Sử dụng làm tài liệu giảng dạy lý thuyết, khung tham chiếu tiêu chuẩn để ra đề bài và hướng dẫn chấm đồ án cấu tạo công trình.
  • Kỹ sư, kiến trúc sư và cán bộ kỹ thuật:
    • Sử dụng làm tài liệu tra cứu thông số hình học cấu tạo tại văn phòng tư vấn thiết kế và kiểm tra quy cách cấu kiện trên công trường thi công.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ sinh viên bậc Đại học và Cao đẳng khối ngành Kiến trúc - Xây dựng, đồng thời dùng làm tài liệu tra cứu chuyên môn cho cán bộ kỹ thuật thiết kế và thi công công trình dân dụng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận giáo trình?

Người học cần nắm vững kỹ năng đọc bản vẽ xây dựng, quy cách thể hiện nét vẽ kỹ thuật, hiểu biết về tính chất cơ lý của vật liệu xây dựng (gạch, đá, vữa, bê tông cốt thép) và các nguyên lý cơ bản về truyền lực cơ học.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết kết cấu thuần túy?

Khác với giáo trình Cơ học kết cấu hay Kết cấu bê tông cốt thép vốn tập trung vào tính toán nội lực và bố trí diện tích cốt thép, giáo trình này tập trung vào giải pháp tổ hợp không gian, liên kết cấu tạo vật lý, quy cách hình học, biện pháp chống thấm, cách âm và bảo vệ công trình.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình?

Phương pháp tự học tối ưu là đọc hiểu lý thuyết truyền lực song song với việc vẽ lại các chi tiết cấu tạo mặt cắt (tỷ lệ $1/10, 1/20$). Người học cần liên hệ trực tiếp kích thước cấu tạo (bước cột, chiều cao dầm, bề dày tường) vào nhiệm vụ thiết kế đồ án kiến trúc cụ thể.

5. Có tài liệu bổ trợ nào cần sử dụng kèm theo?

Cần kết hợp tra cứu Tiêu chuẩn Quốc gia về thiết kế xây dựng (TCVN), các Quy chuẩn Kỹ thuật Quốc gia về an toàn cháy cho nhà và công trình (QCVN), cùng các catalogue định hình cấu kiện đúc sẵn (panen sàn, gạch không nung, kết cấu kim loại).

Kết luận (150 từ)

Bài giảng học phần Cấu tạo Kiến trúc cung cấp nền tảng kiến thức kỹ thuật xác thực và có hệ thống về cấu tạo các bộ phận công trình dân dụng từ móng, nền, tường đến sàn và hệ kết cấu chịu lực. Tài liệu chuẩn hóa các quy cách hình học, thông số tải trọng và phương pháp liên kết vật liệu dựa trên logic cơ học và điều kiện thi công thực tế.

Lộ trình học tập được thiết lập mạch lạc: đi từ tổng quan hệ kết cấu chịu lực $\rightarrow$ cấu tạo phần ngầm (nền, móng) $\rightarrow$ cấu tạo phần thân (tường, lanh tô, giằng) $\rightarrow$ cấu tạo phần sàn và hoàn thiện bề mặt. Để tối ưu hóa hiệu quả tiếp thu, người học cần kết hợp nghiên cứu giáo trình với hệ thống tiêu chuẩn xây dựng hiện hành và thực hành triển khai bản vẽ chi tiết kỹ thuật thi công.
