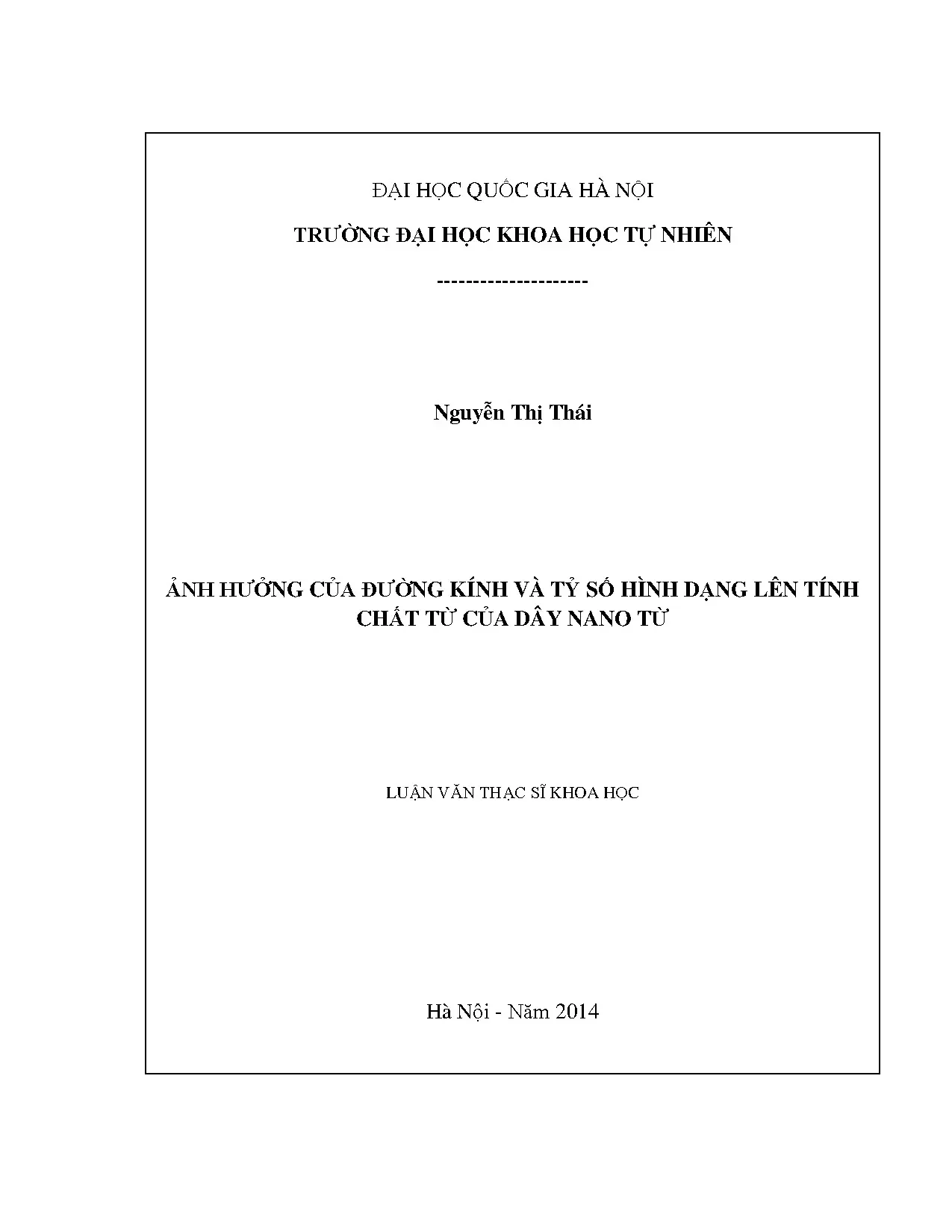

Nghiên cứu ảnh hưởng của đường kính và tỷ số hình dạng lên tính chất từ của dây nano từ

• Tác giả: Nguyễn Thị Thái
• Người hướng dẫn: TS. Lê Tuấn Tú
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Vật lí Nhiệt
• Đề tài: Ảnh Hưởng Của Đường Kính Và Tỷ Số Hình Dạng Đến Tính Chất Từ Của Dây Nano Từ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ DÂY NANO TỪ TÍNH
• 1.1. Giới thiệu về dây nano từ tính
• 1.2. Các dây nano một đoạn, nhiều đoạn và nhiều lớp
• 1.3. Tính chất từ của dây nano từ tính
• 1.3.1. Dị hướng hình dạng
• 1.3.1.1. Hình phỏng cầu thon dài (c > a = b)
• 1.3.1.2. Hình phỏng cầu dẹt (c = b > a)
• 1.3.2. Ảnh hưởng của đường kính, chiều dài và tỷ số hình dạng lên tính chất từ của dây nano
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Mô hình tính toán
• 2.1.1. Dây nano từ tính cô lập
• 2.1.2. Mảng dây nano từ tính
• 2.2. Chế tạo dây nano bằng phương pháp điện hóa
• 2.3. Phương pháp nhiễu xạ tia X (XRD)
• 2.4. Hiển vi điện tử quét (SEM)
• 2.5. Thiết bị từ kế mẫu rung (VSM)
• 2.6. Phổ năng lượng tia X (EDS)
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Kết quả tính toán từ mô hình lý thuyết
• 3.1.1. Sự phụ thuộc của lực kháng từ vào đường kính dây nano từ tính
• 3.1.2. Sự phụ thuộc của lực kháng từ vào chiều dài dây nano từ tính
• 3.2. Các kết quả thực nghiệm
• 3.2.1. Sự phụ thuộc của mật độ dòng vào thời gian
• 3.2.2. Kết quả đo hiển vi điện tử quét (SEM)
• 3.2.3. Kết quả đo nhiễu xạ tia X (XRD)
• 3.2.4. Kết quả đo năng lượng quang phổ phân tán (EDS)
• 3.2.5. Tính chất từ của mẫu
• 3.2.5.1. Kết quả đo từ kế mẫu rung
• 3.2.5.2. Ảnh hưởng của tỷ số hình dạng lên trường kháng từ của dây nano
• 3.2.5.3. Kết quả tính toán năng lượng dị hướng
• TÀI LIỆU THAM KHẢO

I. Tổng quan về dây nano từ tính

Công nghệ nano đã trở thành một lĩnh vực nghiên cứu quan trọng với nhiều ứng dụng trong đời sống. Dây nano từ là một trong những sản phẩm nổi bật của công nghệ này, với khả năng ứng dụng trong y sinh, cảm biến sinh học và nhiều lĩnh vực khác. Đường kính dây nano và tỷ số hình dạng là hai yếu tố quan trọng ảnh hưởng đến tính chất từ của dây nano. Các dây nano từ tính thường có cấu trúc hình trụ với kích thước từ 5 nm đến 500 nm, chiều dài có thể lên đến 60 µm. Việc điều chỉnh các thông số này có thể giúp tối ưu hóa các tính chất từ, từ đó nâng cao hiệu quả ứng dụng trong thực tiễn.

1.1 Giới thiệu về dây nano từ tính

Dây nano từ tính có cấu trúc dị hướng một chiều, cho phép điều chỉnh chính xác các tính chất từ. Các dây nano này có thể được chế tạo từ nhiều loại vật liệu khác nhau, bao gồm kim loại, hợp kim và oxit. Việc kiểm soát kích thước, hình dạng và bề mặt của dây nano là rất quan trọng để đảm bảo tính năng hoạt động trong các ứng dụng y sinh. Các dây nano từ tính có thể được sử dụng để thăm dò và điều khiển các hệ sinh học, mở ra nhiều cơ hội mới trong nghiên cứu và ứng dụng y học.

1.2 Tính chất từ của dây nano từ tính

Tính chất từ của dây nano từ tính phụ thuộc vào hình dạng và kích thước của chúng. Các dây nano có hình dạng elipxoit hoặc hình trụ thường dễ bị từ hóa hơn so với hình cầu. Trường khử từ và từ độ bão hòa là hai yếu tố quan trọng trong việc xác định tính chất từ của dây nano. Sự thay đổi đường kính và chiều dài của dây nano có thể ảnh hưởng đến các hằng số trường khử từ, từ đó tác động đến tính chất từ tổng thể của dây.

1.3 Ảnh hưởng của đường kính và tỷ số hình dạng lên tính chất từ

Sự thay đổi của lực kháng từ trong dây nano là một hiện tượng phức tạp, chịu ảnh hưởng bởi nhiều yếu tố như hình dạng, từ trường tinh thể và từ trường dị hướng. Nghiên cứu cho thấy rằng khi đường kính dây nano tăng, lực kháng từ có thể giảm do sự xuất hiện của từ tính đa miền. Tương tác từ tĩnh giữa các dây cũng đóng vai trò quan trọng trong việc xác định tính chất từ, đặc biệt là trong các mảng dây nano gần nhau. Sự cạnh tranh giữa dị hướng từ tinh thể và dị hướng hình dạng có thể dẫn đến sự thay đổi đáng kể trong lực kháng từ của dây nano.

II. Các phương pháp nghiên cứu

Nghiên cứu về dây nano từ thường sử dụng nhiều phương pháp khác nhau để xác định các tính chất từ và cấu trúc của chúng. Các phương pháp này bao gồm mô hình tính toán, chế tạo dây nano bằng phương pháp điện hóa, và các kỹ thuật phân tích như nhiễu xạ tia X (XRD) và hiển vi điện tử quét (SEM). Mỗi phương pháp đều có những ưu điểm và hạn chế riêng, và việc kết hợp nhiều phương pháp sẽ giúp cung cấp cái nhìn toàn diện hơn về tính chất từ của dây nano.

2.1 Mô hình tính toán

Mô hình tính toán là một công cụ quan trọng trong nghiên cứu dây nano từ tính. Các mô hình này giúp dự đoán các tính chất từ dựa trên các thông số như đường kính, chiều dài và tỷ số hình dạng. Việc sử dụng mô hình tính toán cho phép các nhà nghiên cứu hiểu rõ hơn về các yếu tố ảnh hưởng đến tính chất từ của dây nano, từ đó có thể tối ưu hóa thiết kế và ứng dụng của chúng.

2.2 Phương pháp chế tạo dây nano

Phương pháp điện hóa là một trong những cách hiệu quả để chế tạo dây nano từ tính. Phương pháp này không yêu cầu thiết bị đắt tiền và có thể thực hiện ở nhiệt độ phòng, giúp tiết kiệm thời gian và chi phí. Các dây nano được chế tạo có thể được điều chỉnh về kích thước và hình dạng thông qua việc thay đổi dung dịch và điều kiện phản ứng, từ đó tạo ra các sản phẩm với tính chất từ mong muốn.

2.3 Kỹ thuật phân tích

Các kỹ thuật phân tích như XRD và SEM đóng vai trò quan trọng trong việc xác định cấu trúc và tính chất từ của dây nano. Nhiễu xạ tia X giúp xác định cấu trúc tinh thể của dây nano, trong khi hiển vi điện tử quét cho phép quan sát hình dạng và kích thước của chúng. Sự kết hợp giữa các phương pháp chế tạo và phân tích sẽ cung cấp thông tin quý giá cho việc nghiên cứu và phát triển dây nano từ tính.

III. Kết quả và thảo luận

Kết quả nghiên cứu cho thấy rằng đường kính dây nano và tỷ số hình dạng có ảnh hưởng đáng kể đến tính chất từ của dây nano từ tính. Các thí nghiệm thực nghiệm đã chỉ ra rằng lực kháng từ tăng theo tỷ số hình dạng, tuy nhiên tốc độ tăng có xu hướng giảm khi tỷ số hình dạng đạt giá trị cao. Điều này cho thấy rằng các tương tác từ tĩnh giữa các dây nano có thể làm giảm lực kháng từ, đặc biệt trong các mảng dây nano gần nhau.

3.1 Kết quả tính toán từ mô hình lý thuyết

Các mô hình lý thuyết đã được sử dụng để dự đoán sự phụ thuộc của lực kháng từ vào đường kính và chiều dài dây nano. Kết quả cho thấy rằng khi đường kính tăng, lực kháng từ có xu hướng giảm do sự xuất hiện của từ tính đa miền. Điều này được giải thích bởi sự cạnh tranh giữa dị hướng từ tinh thể và dị hướng hình dạng, dẫn đến sự thay đổi trong cấu trúc từ của dây nano.

3.2 Kết quả thực nghiệm

Các thí nghiệm thực nghiệm đã xác nhận các dự đoán từ mô hình lý thuyết. Kết quả đo từ kế mẫu rung cho thấy rằng lực kháng từ của dây nano thay đổi theo đường kính và chiều dài. Sự tương tác từ tĩnh giữa các dây nano cũng được ghi nhận, cho thấy rằng khi các dây nano gần nhau, lực kháng từ có thể giảm do sự ảnh hưởng của các tương tác này.

3.3 Ứng dụng thực tiễn

Nghiên cứu về dây nano từ không chỉ có giá trị lý thuyết mà còn có nhiều ứng dụng thực tiễn trong y sinh, công nghệ cảm biến và lưu trữ dữ liệu. Việc hiểu rõ ảnh hưởng của đường kính và tỷ số hình dạng đến tính chất từ của dây nano sẽ giúp tối ưu hóa thiết kế và phát triển các sản phẩm mới, từ đó nâng cao hiệu quả ứng dụng trong nhiều lĩnh vực khác nhau.

Tổng quan nghiên cứu

Trong bối cảnh công nghệ nano ngày càng phát triển mạnh mẽ, dây nano từ tính đã trở thành một chủ đề nghiên cứu quan trọng với nhiều ứng dụng trong y sinh, công nghiệp và công nghệ lưu trữ dữ liệu. Theo ước tính, kích thước dây nano từ tính có thể thay đổi từ 5 nm đến 500 nm về đường kính và chiều dài lên đến 60 µm, cho phép điều chỉnh tính chất từ một cách chính xác. Vấn đề nghiên cứu trọng tâm của luận văn là ảnh hưởng của đường kính và tỷ số hình dạng lên tính chất từ của dây nano từ tính CoNiP, nhằm hiểu rõ cơ chế điều khiển tính chất từ và tối ưu hóa ứng dụng trong các lĩnh vực như phân phối gen, phân tách phân tử sinh học, ghi từ vuông góc và tăng mật độ bộ nhớ.

Mục tiêu cụ thể của nghiên cứu là khảo sát sự phụ thuộc của lực kháng từ, trường khử từ và các đặc tính từ khác theo các biến số hình học như đường kính, chiều dài và tỷ số hình dạng của dây nano CoNiP. Phạm vi nghiên cứu tập trung vào các mẫu dây nano được chế tạo bằng phương pháp lắng đọng điện hóa với đường kính từ 100 nm đến 600 nm, chiều dài từ 1 µm đến 16 µm, thực hiện tại Bộ môn Vật lý Nhiệt độ thấp, Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội trong năm 2014.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu nano từ tính có tính chất điều chỉnh được, góp phần nâng cao hiệu quả ứng dụng trong y sinh và công nghệ lưu trữ thông tin mật độ cao. Các kết quả thu được cung cấp cơ sở khoa học cho việc thiết kế dây nano với tính chất từ tối ưu, đồng thời mở rộng hiểu biết về ảnh hưởng của hình học lên tính chất từ của vật liệu nano.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình vật lý từ tính chủ yếu sau:

• Lý thuyết dị hướng hình dạng và trường khử từ: Trường khử từ $H_d = -N_d M_s$ với hệ số khử từ $N_d$ phụ thuộc vào hình dạng vật liệu, được tính toán cho các hình elipxoit đặc trưng như hình phỏng cầu thon dài (c > a = b), hình elipxoit thon và hình phỏng cầu dẹt (c = b > a). Dị hướng hình dạng ảnh hưởng đến năng lượng dị hướng từ tĩnh $E_D$ và lực kháng từ $H_c$ của dây nano.

• Mô hình Stoner-Wohlfarth hiệu chỉnh: Áp dụng để mô phỏng quá trình đảo từ trong dây nano từ tính cô lập, tính toán trường khử từ và lực kháng từ dựa trên chiều rộng vách domain và bán kính dây.

• Mô hình tương tác tĩnh từ trong mảng dây nano: Xem xét ảnh hưởng của tương tác từ tĩnh giữa các dây nano trong mảng, ảnh hưởng đến chu trình từ trễ và lực kháng từ tổng thể của mảng.

Các khái niệm chính bao gồm: lực kháng từ ($H_c$), trường khử từ ($H_d$), từ độ bão hòa ($M_s$), tỷ số hình dạng (tỷ lệ chiều dài trên đường kính), và chu trình từ trễ.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ các mẫu dây nano CoNiP được chế tạo bằng phương pháp lắng đọng điện hóa trên khuôn mẫu polycarbonate với đường kính từ 100 nm đến 600 nm, chiều dài từ 1 µm đến 16 µm.

• Phương pháp chế tạo: Lắng đọng điện hóa với điện thế -0,9 V, pH dung dịch 5,1, sử dụng dung dịch chứa CoCl2, NaH2PO2, H3BO3 và Sarcchrin để tăng độ nhớt. Quá trình thực hiện tại nhiệt độ phòng.

• Phương pháp phân tích:

  • Kính hiển vi điện tử quét (SEM) để quan sát cấu trúc và kích thước dây nano.
  • Nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể và thành phần pha.
  • Phổ tán sắc năng lượng tia X (EDS) để phân tích thành phần nguyên tố.
  • Từ kế mẫu rung (VSM) để đo các đặc tính từ như chu trình từ trễ, lực kháng từ, từ độ bão hòa.

• Phương pháp phân tích số liệu: Sử dụng phần mềm Matlab để mô phỏng và xử lý số liệu, xây dựng đồ thị thể hiện sự phụ thuộc của lực kháng từ vào đường kính, chiều dài và tỷ số hình dạng dây nano.

• Timeline nghiên cứu: Quá trình chế tạo và đo đạc mẫu diễn ra trong năm 2014 tại Bộ môn Vật lý Nhiệt độ thấp, Trường Đại học Khoa học Tự nhiên, ĐHQGHN.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của đường kính dây nano đến lực kháng từ: Lực kháng từ giảm rõ rệt khi đường kính dây nano tăng từ 100 nm đến 600 nm. Nguyên nhân là do sự chuyển đổi từ miền đơn sang miền đa domain trong dây có đường kính lớn hơn, làm giảm lực kháng từ. Đồng thời, khoảng cách giữa các dây giảm khi đường kính tăng, làm tăng tương tác từ tĩnh giữa các dây, cũng góp phần làm giảm lực kháng từ.

2. Ảnh hưởng của chiều dài dây nano đến lực kháng từ: Khi chiều dài dây nano tăng từ 1 µm đến 4 µm, lực kháng từ tăng nhanh theo dạng gần tuyến tính. Tuy nhiên, khi chiều dài đạt khoảng 16 µm, lực kháng từ gần như bão hòa. Điều này được giải thích bởi sự phát triển hoàn hảo hơn của tinh thể và lượng vật liệu lắng đọng nhiều hơn khi chiều dài tăng, nhưng đến một giới hạn thì lực kháng từ không tăng thêm.

3. Kết quả thực nghiệm về mật độ dòng điện trong quá trình lắng đọng: Mật độ dòng điện ổn định ở mức khoảng 8 mA/cm² sau 200 giây, cho thấy quá trình lắng đọng diễn ra ổn định và mẫu chế tạo có cấu trúc đồng nhất.

4. Phân tích cấu trúc và thành phần: SEM cho thấy dây nano CoNiP có kích thước đồng nhất với đường kính từ 100 nm đến 600 nm và chiều dài trên 3 µm. XRD xác nhận cấu trúc tinh thể lục giác xếp chặt (hcp) với các đỉnh đặc trưng tại 42,07° và 44,93°. Phổ EDS cho thấy thành phần nguyên tử gồm Co (81,07%), Ni (12,68%) và P (6,25%).

Thảo luận kết quả

Sự giảm lực kháng từ khi tăng đường kính dây nano phù hợp với lý thuyết về chuyển đổi từ miền đơn sang đa miền, làm giảm hiệu quả dị hướng hình dạng và tăng tương tác từ tĩnh giữa các dây. Kết quả này tương đồng với các nghiên cứu trước đây về dây nano Ni và CoNiP, cho thấy tính chất từ của dây nano phụ thuộc mạnh vào kích thước và mật độ dây trong mảng.

Sự tăng lực kháng từ theo chiều dài dây nano được giải thích bởi sự tăng cường dị hướng hình dạng và sự phát triển tinh thể tốt hơn, tuy nhiên sự bão hòa lực kháng từ ở chiều dài lớn cho thấy có giới hạn về ảnh hưởng chiều dài đến tính chất từ.

Chu trình từ trễ và các đặc tính từ đo bằng VSM cho thấy sự phụ thuộc rõ ràng vào đường kính và tỷ số hình dạng, minh chứng cho vai trò quan trọng của hình học trong điều khiển tính chất từ của dây nano.

Các kết quả thực nghiệm về cấu trúc và thành phần nguyên tố khẳng định chất lượng mẫu chế tạo, đồng thời cung cấp cơ sở để giải thích các đặc tính từ quan sát được.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện sự phụ thuộc của lực kháng từ theo đường kính và chiều dài dây nano, cùng với chu trình từ trễ minh họa sự thay đổi tính chất từ theo các tham số hình học.

Đề xuất và khuyến nghị

1. Tối ưu hóa kích thước dây nano: Khuyến nghị chế tạo dây nano với đường kính dưới 200 nm để duy trì lực kháng từ cao, đồng thời kiểm soát chiều dài dây trong khoảng 4-16 µm để đạt hiệu quả dị hướng hình dạng tối ưu. Chủ thể thực hiện: các phòng thí nghiệm vật liệu nano, thời gian 6-12 tháng.

2. Kiểm soát mật độ dây trong mảng: Giảm mật độ dây nano trong mảng để hạn chế tương tác từ tĩnh gây giảm lực kháng từ, từ đó nâng cao tính ổn định và hiệu suất từ. Chủ thể thực hiện: nhà nghiên cứu và kỹ thuật viên chế tạo, thời gian 3-6 tháng.

3. Phát triển dây nano nhiều đoạn chức năng hóa: Nghiên cứu và ứng dụng dây nano nhiều đoạn với chức năng hóa bề mặt để tăng hiệu quả trong các ứng dụng y sinh như phân phối gen và phân tách phân tử sinh học. Chủ thể thực hiện: nhóm nghiên cứu y sinh vật liệu, thời gian 12-18 tháng.

4. Ứng dụng trong công nghệ lưu trữ thông tin: Khai thác đặc tính di chuyển vách domain trong dây nano để phát triển bộ nhớ "racetrack" với mật độ lưu trữ cao, giảm mật độ dòng điện cần thiết cho chuyển động vách domain. Chủ thể thực hiện: các trung tâm nghiên cứu công nghệ vật liệu và lưu trữ, thời gian 18-24 tháng.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano và từ tính: Luận văn cung cấp dữ liệu thực nghiệm và mô hình lý thuyết chi tiết về ảnh hưởng hình học lên tính chất từ của dây nano, hỗ trợ phát triển vật liệu mới.

2. Chuyên gia công nghệ y sinh: Thông tin về chức năng hóa dây nano nhiều đoạn và ứng dụng trong phân phối gen, phân tách phân tử sinh học giúp cải tiến các phương pháp điều trị và chẩn đoán.

3. Kỹ sư phát triển thiết bị lưu trữ dữ liệu: Nghiên cứu về tính chất từ và chuyển động vách domain trong dây nano hỗ trợ thiết kế bộ nhớ mật độ cao, nâng cao hiệu suất lưu trữ.

4. Sinh viên và học viên cao học ngành Vật lý và Khoa học vật liệu: Luận văn là tài liệu tham khảo quý giá về phương pháp nghiên cứu, kỹ thuật chế tạo và phân tích vật liệu nano từ tính.

Câu hỏi thường gặp

1. Tại sao đường kính dây nano ảnh hưởng đến lực kháng từ?
   Đường kính lớn hơn dẫn đến sự hình thành miền đa domain, làm giảm lực kháng từ do sự phân tán từ hóa trong dây. Ngoài ra, khoảng cách giữa các dây giảm làm tăng tương tác từ tĩnh, cũng làm giảm lực kháng từ.

2. Chiều dài dây nano có tác động thế nào đến tính chất từ?
   Chiều dài tăng làm tăng dị hướng hình dạng và cải thiện tinh thể, dẫn đến lực kháng từ tăng. Tuy nhiên, khi chiều dài đạt đến một giá trị nhất định (khoảng 16 µm), lực kháng từ bão hòa do giới hạn vật lý.

3. Phương pháp lắng đọng điện hóa có ưu điểm gì trong chế tạo dây nano?
   Phương pháp này không đòi hỏi thiết bị đắt tiền, nhiệt độ cao hay chân không, thời gian thực hiện nhanh và dễ dàng điều chỉnh thành phần, kích thước dây nano.

4. Làm thế nào để đo tính chất từ của dây nano?
   Sử dụng từ kế mẫu rung (VSM) để đo chu trình từ trễ, lực kháng từ, từ độ bão hòa bằng cách đặt mẫu trong từ trường ngoài và ghi nhận mômen từ.

5. Ứng dụng của dây nano từ tính trong y sinh là gì?
   Dây nano từ tính được chức năng hóa để phân phối gen chính xác, phân tách các phân tử sinh học hiệu quả hơn hạt nano hình cầu, giúp cải thiện các phương pháp điều trị và nghiên cứu tế bào.

Kết luận

• Đường kính và tỷ số hình dạng của dây nano CoNiP ảnh hưởng mạnh mẽ đến lực kháng từ và các tính chất từ khác.
• Lực kháng từ giảm khi đường kính tăng do chuyển đổi từ miền đơn sang đa miền và tăng tương tác từ tĩnh.
• Chiều dài dây nano tăng làm lực kháng từ tăng nhanh đến một giá trị bão hòa.
• Mẫu dây nano được chế tạo đồng nhất với cấu trúc tinh thể hcp, thành phần Co (81,07%), Ni (12,68%) và P (6,25%).
• Nghiên cứu mở ra hướng phát triển vật liệu nano từ tính ứng dụng trong y sinh và công nghệ lưu trữ mật độ cao.

Tiếp theo, cần triển khai các nghiên cứu ứng dụng dây nano nhiều đoạn chức năng hóa và tối ưu hóa quy trình chế tạo để nâng cao hiệu quả ứng dụng. Mời các nhà nghiên cứu và kỹ thuật viên quan tâm liên hệ để hợp tác phát triển và ứng dụng kết quả nghiên cứu.
