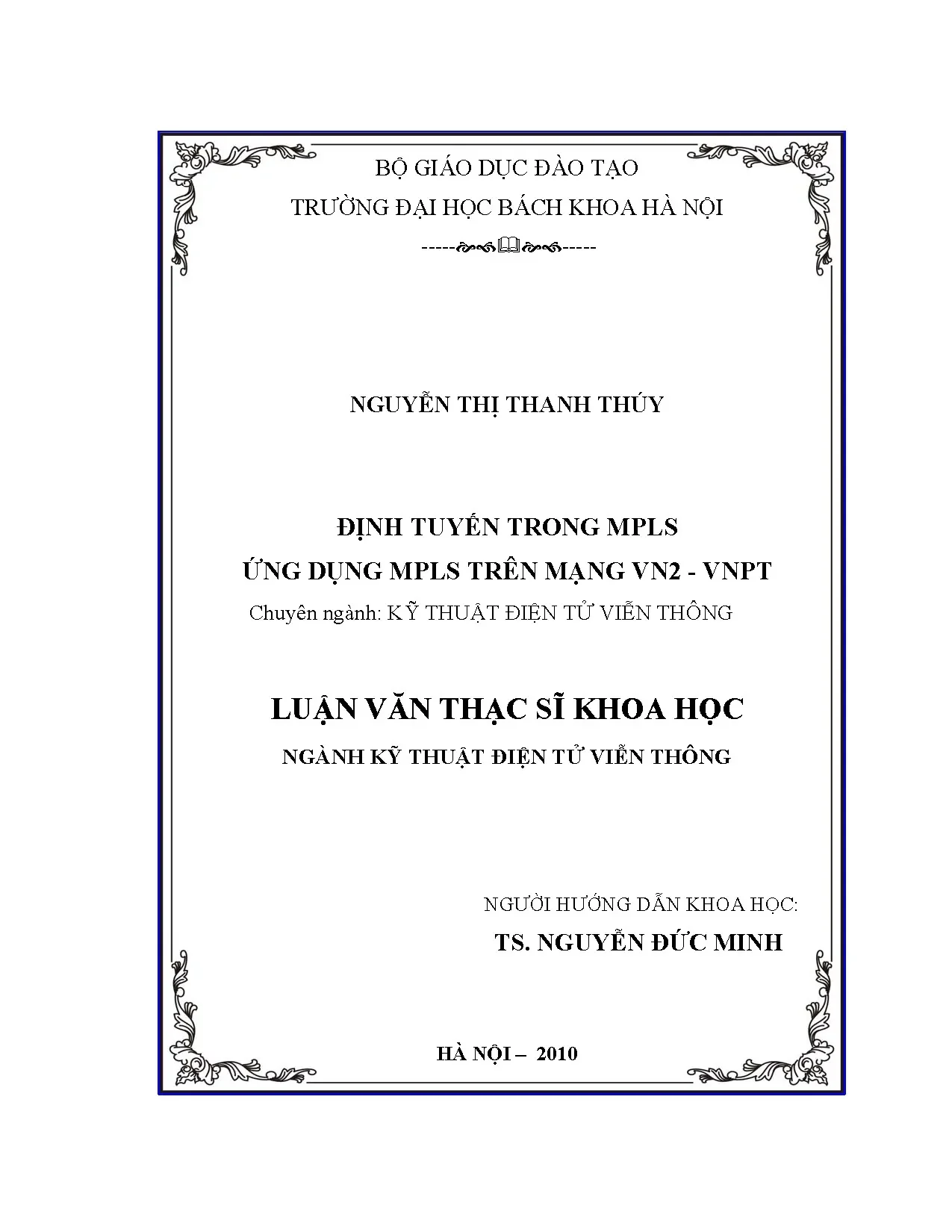

Nghiên Cứu Ứng Dụng MPLS Trên Mạng VN2 - VNPT

Chuyên khảo phân tích Định tuyến trên mpls ứng dụng mpls trên mạng vn2 của vnpt, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Thị Thanh Thúy
• Người hướng dẫn: TS. Nguyễn Đức Minh
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện tử viễn thông
• Đề tài: Ứng Dụng MPLS Trong Mạng VN2 - VNPT
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. THUẬT NGỮ VÀ TỪ VIẾT TẮT
• 2. DANH MỤC HÌNH VẼ VÀ BẢNG BIỂU
• 3. TỔNG QUAN VỀ MPLS
• 3.1. GIỚI THIỆU CHUNG
• 3.2. KHÁI NIỆM VÀ HOẠT ĐỘNG CƠ BẢN TRONG MPLS
• 3.2.1. Tính thông minh phân tán
• 3.2.2. Các thành phần cơ bản của mạng MPLS
• 3.2.3. Giao thức phân phối nhãn LDP (Label Distribution Protocol)
• 3.2.4. Giao thức CR – LDP (Constraint-Based Routing-LDP)
• 3.2.5. Giao thức dành trước tài nguyên RSVP (Resource Reservation Protocol)
• 3.2.6. Giao thức RSVP mở rộng
• 3.3. TỔNG KẾT CHƯƠNG
• 4. ĐỊNH TUYẾN TRONG MPLS
• 4.1. THUẬT TOÁN ĐỊNH TUYẾN CHUYỂN MẠCH NHÃN
• 4.1.1. Tính toán và thiết lập tuyến với thuật toán CSPF
• 4.1.2. Định tuyến ràng buộc MPLS với chức năng kỹ thuật lưu lượng
• 4.1.3. Vai trò của định tuyến trong việc cung cấp chất lượng dịch vụ
• 4.2. CÁC GIAO THỨC ĐỊNH TUYẾN
• 4.2.1. Giao thức thông tin định tuyến RIP (Routing Information Protocol)
• 4.2.2. Giao thức định tuyến cổng nội IGRP (Interior Gateway Routing Protocol)
• 4.2.3. Giao thức định tuyến cổng nội cao cấp EIGRP (Enhanced Interior Gateway Routing Protocol)
• 4.2.4. Giao thức OSPF (Open Shortest Path First)
• 4.2.5. Giao thức cổng biên BGP (Border Gateway Protocol)
• 4.3. MÔ PHỎNG ĐỊNH TUYẾN RÀNG BUỘC

Tóm tắt

I. Tổng Quan Về Công Nghệ MPLS Khái Niệm và Ưu Điểm

Mạng viễn thông được phân loại thành mạng chuyển mạch và mạng quảng bá. Mạng chuyển mạch, với hai kỹ thuật chuyển mạch kênh và chuyển mạch gói, đã phát triển từ lâu. Chuyển mạch gói ngày càng chiếm ưu thế với sự ra đời của các kỹ thuật như X.25, ATM, Frame Relay, MPLS và GMPLS. Chuyển mạch nhãn đa giao thức (MPLS) là kết quả của quá trình phát triển nhiều giải pháp chuyển mạch IP, được chuẩn hóa bởi IETF. MPLS đưa ra cấu trúc hướng liên kết cho mạng phi liên kết IP. Tên gọi của nó bắt nguồn từ thực tế hoán đổi nhãn được sử dụng như kỹ thuật chuyển tiếp nằm ở bên dưới. "Đa giao thức" có nghĩa là MPLS có thể hỗ trợ nhiều giao thức lớp mạng, không chỉ riêng IP. Nhãn ở đây là một số được gán tại bộ định tuyến IP ở biên của miền MPLS hoặc chuyển mạch nhãn xác định tuyến qua mạng để các gói được định tuyến nhanh chóng, không cần tìm kiếm địa chỉ đích trong gói IP. Kỹ thuật chuyển mạch nhãn không phải là kỹ thuật mới. Với các kỹ thuật lớp liên kết như Frame Relay và ATM, nhãn có thể được mang như một phần tiêu đề của lớp liên kết để chuyển các khung hoặc các cell qua mạng. MPLS dựa trên mô hình ngang cấp, vì vậy mỗi thiết bị MPLS chạy một giao thức định tuyến IP, trao đổi thông tin định tuyến với các thiết bị lân cận, và duy trì một không gian cấu hình mạng và một không gian địa chỉ.

1.1. Khái Niệm Cơ Bản về MPLS Multi Protocol Label Switching

MPLS (Multi Protocol Label Switching) là một kỹ thuật chuyển mạch nhãn đa giao thức, cho phép định tuyến gói tin dựa trên nhãn thay vì địa chỉ IP. Điều này giúp tăng tốc độ chuyển mạch và cải thiện hiệu suất mạng. Theo luận văn, MPLS được IETF chuẩn hóa và nhanh chóng phát triển trên toàn cầu. MPLS có thể phối hợp và nâng cấp từ các mạng ATM hoặc Frame Relay đã có sẵn. Kỹ thuật này đặc biệt hữu ích trong việc xây dựng các mạng riêng ảo MPLS VPN.

1.2. Ưu Điểm Vượt Trội của Công Nghệ MPLS Trong Mạng VN2

MPLS mang lại nhiều ưu điểm so với các phương pháp định tuyến truyền thống. Nó giúp giảm tải cho các router lõi, tăng tốc độ chuyển mạch, và hỗ trợ các dịch vụ chất lượng cao (QoS MPLS). MPLS cũng cho phép triển khai các mạng riêng ảo VPN một cách dễ dàng và bảo mật. Theo tài liệu, MPLS phân tách hai chức năng định tuyến và chuyển mạch, giúp các router ở biên thực hiện định tuyến và gán nhãn, còn các router ở mạng lõi chỉ tập trung vào chuyển mạch.

1.3. Kiến Trúc MPLS và Các Thành Phần Quan Trọng Cần Biết

Kiến trúc MPLS bao gồm các thành phần chính như Label Edge Router (LER) và Label Switch Router (LSR). LER là router biên, thực hiện gán nhãn và loại bỏ nhãn. LSR là router lõi, thực hiện chuyển mạch dựa trên nhãn. Các giao thức như LDP (Label Distribution Protocol) và RSVP-TE (Resource Reservation Protocol - Traffic Engineering) được sử dụng để phân phối nhãn và thiết lập đường dẫn chuyển mạch nhãn (LSP). Kiến trúc MPLS này cho phép xây dựng các mạng linh hoạt và dễ quản lý.

II. Thách Thức và Vấn Đề Khi Triển Khai MPLS Trên VN2 VNPT

Việc triển khai MPLS trên mạng VN2 của VNPT đối mặt với nhiều thách thức. Một trong số đó là sự phức tạp trong cấu hình và quản lý. Đòi hỏi đội ngũ kỹ thuật phải có kiến thức sâu rộng về công nghệ MPLS. Bên cạnh đó, việc tích hợp MPLS với các hạ tầng mạng hiện có cũng là một vấn đề cần giải quyết. Theo luận văn, việc cải thiện hiệu năng định tuyến luôn là một bài toán được quan tâm hàng đầu trong mạng. VNPT đang tiến hành xây dựng mạng thế hệ mới VN2 và sử dụng công nghệ MPLS trong mạng lõi.

2.1. Khó Khăn Trong Việc Tích Hợp MPLS Vào Hạ Tầng Mạng VN2 Hiện Tại

Tích hợp MPLS vào hạ tầng mạng VN2 hiện tại đòi hỏi sự tương thích với các thiết bị và giao thức hiện có. Điều này có thể gây ra các vấn đề về hiệu suất và ổn định. Cần có kế hoạch chuyển đổi cẩn thận và thử nghiệm kỹ lưỡng để đảm bảo quá trình tích hợp diễn ra suôn sẻ. Việc nâng cấp các thiết bị mạng hiện có để hỗ trợ MPLS cũng có thể tốn kém.

2.2. Yêu Cầu Về Đội Ngũ Kỹ Thuật Có Chuyên Môn Sâu Về MPLS

Để triển khai và quản lý mạng MPLS hiệu quả, cần có đội ngũ kỹ thuật có chuyên môn sâu về MPLS. Điều này bao gồm kiến thức về các giao thức định tuyến, cấu hình thiết bị, và khắc phục sự cố. Việc đào tạo và nâng cao trình độ cho đội ngũ kỹ thuật là một yếu tố quan trọng để đảm bảo thành công của dự án triển khai MPLS.

2.3. Vấn Đề Bảo Mật và An Ninh Mạng Trong Môi Trường MPLS

Bảo mật và an ninh mạng là một vấn đề quan trọng trong môi trường MPLS. Cần có các biện pháp bảo mật để ngăn chặn các cuộc tấn công và bảo vệ dữ liệu. Điều này bao gồm việc sử dụng các giao thức mã hóa, kiểm soát truy cập, và giám sát lưu lượng mạng. Việc cấu hình bảo mật MPLS đúng cách là rất quan trọng để đảm bảo an toàn cho mạng.

III. Phương Pháp Định Tuyến và Kỹ Thuật MPLS Tối Ưu Cho VN2

Để tối ưu hóa ứng dụng MPLS trên mạng VN2, cần lựa chọn phương pháp định tuyến phù hợp và áp dụng các kỹ thuật MPLS tiên tiến. Các giao thức định tuyến như OSPF và BGP có thể được sử dụng để xây dựng bảng định tuyến. Các kỹ thuật như MPLS Traffic Engineering (MPLS TE) có thể được sử dụng để điều khiển lưu lượng và đảm bảo chất lượng dịch vụ QoS. Theo tài liệu, MPLS phân tách hai chức năng định tuyến và chuyển mạch: các router ở biên thực hiện định tuyến và gán nhãn cho gói, còn các router ở mạng lõi chỉ tập trung làm chuyển mạch.

3.1. Sử Dụng Giao Thức OSPF và BGP Trong Mạng MPLS VN2

OSPF (Open Shortest Path First) và BGP (Border Gateway Protocol) là hai giao thức định tuyến phổ biến có thể được sử dụng trong mạng MPLS VN2. OSPF là một giao thức định tuyến nội miền, được sử dụng để định tuyến trong một hệ thống tự trị. BGP là một giao thức định tuyến liên miền, được sử dụng để định tuyến giữa các hệ thống tự trị. Việc kết hợp OSPF và BGP có thể giúp xây dựng một mạng MPLS linh hoạt và dễ mở rộng.

3.2. Kỹ Thuật MPLS Traffic Engineering MPLS TE và Ứng Dụng

MPLS Traffic Engineering (MPLS TE) là một kỹ thuật cho phép điều khiển lưu lượng trong mạng MPLS. MPLS TE có thể được sử dụng để tối ưu hóa việc sử dụng băng thông, giảm tắc nghẽn, và đảm bảo chất lượng dịch vụ QoS. MPLS TE sử dụng các giao thức như RSVP-TE để thiết lập các đường dẫn chuyển mạch nhãn (LSP) với các ràng buộc về băng thông và độ trễ.

3.3. Đảm Bảo Chất Lượng Dịch Vụ QoS Trong Mạng MPLS VN2

Đảm bảo chất lượng dịch vụ QoS là một yếu tố quan trọng trong mạng MPLS VN2. MPLS cung cấp nhiều cơ chế QoS, cho phép ưu tiên các loại lưu lượng khác nhau. Điều này giúp đảm bảo rằng các ứng dụng quan trọng như thoại và video có đủ băng thông và độ trễ thấp. Các cơ chế QoS có thể được cấu hình dựa trên địa chỉ IP, cổng, hoặc nhãn MPLS.

IV. Ứng Dụng Thực Tế MPLS VPN Trên Mạng VN2 VNPT Hiện Nay

MPLS VPN (Virtual Private Network) là một trong những ứng dụng quan trọng nhất của MPLS. MPLS VPN cho phép xây dựng các mạng riêng ảo an toàn và bảo mật trên cơ sở hạ tầng mạng công cộng. VNPT hiện đang cung cấp dịch vụ MPLS VPN trên mạng VN2, cho phép các doanh nghiệp kết nối các chi nhánh và văn phòng một cách an toàn và hiệu quả. Theo luận văn, VNPT đang tiến hành xây dựng mạng thế hệ mới VN2 và sử dụng công nghệ MPLS trong mạng lõi.

4.1. Triển Khai MPLS Layer 3 VPN Cho Doanh Nghiệp Trên VN2

MPLS Layer 3 VPN là một loại MPLS VPN phổ biến, cho phép các doanh nghiệp kết nối các mạng IP của họ một cách an toàn và bảo mật. MPLS Layer 3 VPN sử dụng giao thức BGP để trao đổi thông tin định tuyến giữa các router biên của nhà cung cấp dịch vụ và các router của khách hàng. Điều này cho phép xây dựng các mạng riêng ảo linh hoạt và dễ quản lý.

4.2. Sử Dụng MPLS Layer 2 VPN Để Kết Nối Các Mạng LAN

MPLS Layer 2 VPN là một loại MPLS VPN khác, cho phép kết nối các mạng LAN của doanh nghiệp một cách an toàn và bảo mật. MPLS Layer 2 VPN sử dụng các giao thức như VPLS (Virtual Private LAN Service) để mô phỏng một mạng LAN ảo trên cơ sở hạ tầng mạng MPLS. Điều này cho phép các doanh nghiệp mở rộng mạng LAN của họ qua khoảng cách địa lý.

4.3. Lợi Ích Của Việc Sử Dụng MPLS VPN Cho Kết Nối Doanh Nghiệp

Việc sử dụng MPLS VPN mang lại nhiều lợi ích cho các doanh nghiệp. MPLS VPN cung cấp kết nối an toàn và bảo mật, đảm bảo rằng dữ liệu của doanh nghiệp được bảo vệ khỏi các cuộc tấn công. MPLS VPN cũng cung cấp chất lượng dịch vụ QoS, đảm bảo rằng các ứng dụng quan trọng của doanh nghiệp có đủ băng thông và độ trễ thấp. Ngoài ra, MPLS VPN còn giúp giảm chi phí quản lý mạng và tăng tính linh hoạt.

V. Nghiên Cứu và Phát Triển MPLS Hướng Đi Tương Lai Cho VN2

Nghiên cứu và phát triển MPLS tiếp tục đóng vai trò quan trọng trong việc nâng cao hiệu suất và khả năng của mạng VN2. Các hướng nghiên cứu bao gồm tối ưu hóa các giao thức định tuyến, phát triển các kỹ thuật MPLS Traffic Engineering tiên tiến, và tích hợp MPLS với các công nghệ mạng mới như SDN (Software-Defined Networking). Theo luận văn, VNPT đang tiến hành xây dựng mạng thế hệ mới VN2 và sử dụng công nghệ MPLS trong mạng lõi.

5.1. Tối Ưu Hóa Giao Thức Định Tuyến MPLS Để Tăng Hiệu Suất

Tối ưu hóa các giao thức định tuyến MPLS là một hướng nghiên cứu quan trọng. Các nghiên cứu có thể tập trung vào việc cải thiện tốc độ hội tụ, giảm tải cho các router, và tăng tính ổn định của mạng. Các giao thức định tuyến mới như IS-IS (Intermediate System to Intermediate System) có thể được xem xét để thay thế hoặc bổ sung cho OSPF và BGP.

5.2. Phát Triển Kỹ Thuật MPLS Traffic Engineering Tiên Tiến

Phát triển các kỹ thuật MPLS Traffic Engineering tiên tiến là một hướng nghiên cứu khác. Các kỹ thuật mới có thể tập trung vào việc tự động hóa việc điều khiển lưu lượng, dự đoán tắc nghẽn, và tối ưu hóa việc sử dụng băng thông. Các kỹ thuật này có thể sử dụng các thuật toán học máy và trí tuệ nhân tạo để đưa ra các quyết định thông minh.

5.3. Tích Hợp MPLS Với Công Nghệ SDN Software Defined Networking

Tích hợp MPLS với công nghệ SDN (Software-Defined Networking) là một hướng nghiên cứu đầy hứa hẹn. SDN cho phép điều khiển mạng một cách tập trung và linh hoạt, giúp đơn giản hóa việc quản lý và cấu hình mạng. Việc tích hợp MPLS với SDN có thể giúp xây dựng các mạng linh hoạt, dễ mở rộng, và dễ quản lý hơn.

VI. Kết Luận và Định Hướng Phát Triển MPLS Cho Mạng VN2 VNPT

MPLS đóng vai trò quan trọng trong mạng VN2 của VNPT, cung cấp các dịch vụ chất lượng cao và kết nối an toàn cho doanh nghiệp. Nghiên cứu và phát triển MPLS tiếp tục là ưu tiên hàng đầu để nâng cao hiệu suất và khả năng của mạng. Việc tích hợp MPLS với các công nghệ mạng mới sẽ giúp VNPT đáp ứng nhu cầu ngày càng tăng của khách hàng. Theo luận văn, VNPT đang tiến hành xây dựng mạng thế hệ mới VN2 và sử dụng công nghệ MPLS trong mạng lõi.

6.1. Tóm Tắt Các Kết Quả Nghiên Cứu Về Ứng Dụng MPLS Trên VN2

Các kết quả nghiên cứu cho thấy MPLS mang lại nhiều lợi ích cho mạng VN2, bao gồm tăng tốc độ chuyển mạch, cải thiện hiệu suất mạng, và hỗ trợ các dịch vụ QoS. Việc triển khai MPLS VPN giúp các doanh nghiệp kết nối các chi nhánh và văn phòng một cách an toàn và hiệu quả. Các nghiên cứu cũng chỉ ra rằng việc tối ưu hóa các giao thức định tuyến và phát triển các kỹ thuật MPLS Traffic Engineering tiên tiến có thể giúp nâng cao hiệu suất mạng hơn nữa.

6.2. Đề Xuất Các Giải Pháp Để Nâng Cao Hiệu Quả Mạng MPLS VN2

Để nâng cao hiệu quả mạng MPLS VN2, cần tập trung vào việc tối ưu hóa cấu hình thiết bị, sử dụng các giao thức định tuyến phù hợp, và triển khai các kỹ thuật MPLS Traffic Engineering tiên tiến. Việc đào tạo và nâng cao trình độ cho đội ngũ kỹ thuật cũng là một yếu tố quan trọng. Ngoài ra, cần có kế hoạch giám sát và bảo trì mạng thường xuyên để đảm bảo hoạt động ổn định.

6.3. Hướng Phát Triển MPLS Trong Tương Lai Cho Mạng VN2 VNPT

Trong tương lai, MPLS sẽ tiếp tục đóng vai trò quan trọng trong mạng VN2 của VNPT. Việc tích hợp MPLS với các công nghệ mạng mới như SDN và NFV (Network Functions Virtualization) sẽ giúp xây dựng các mạng linh hoạt, dễ mở rộng, và dễ quản lý hơn. VNPT cần tiếp tục đầu tư vào nghiên cứu và phát triển MPLS để đáp ứng nhu cầu ngày càng tăng của khách hàng và duy trì vị thế dẫn đầu trên thị trường.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh mạng Internet ngày càng phát triển mạnh mẽ, các vấn đề về hiệu năng và quản lý lưu lượng mạng trở nên cấp thiết. Công nghệ chuyển mạch nhãn đa giao thức (MPLS) được IETF chính thức giới thiệu từ cuối những năm 1990, đã nhanh chóng trở thành giải pháp ưu việt cho việc nâng cao tốc độ chuyển tiếp gói tin và cải thiện chất lượng dịch vụ (QoS) trong mạng truyền thông. MPLS cho phép phối hợp linh hoạt giữa các giao thức mạng khác nhau, đồng thời hỗ trợ các kỹ thuật định tuyến ràng buộc nhằm tối ưu hóa việc sử dụng tài nguyên mạng.

Luận văn tập trung nghiên cứu về định tuyến trong MPLS và ứng dụng công nghệ này trên mạng truyền tải VN2 của Tập đoàn Bưu chính Viễn thông Việt Nam (VNPT). Mục tiêu chính là phân tích các thuật toán định tuyến, giao thức phân phối nhãn, kỹ thuật lưu lượng và mô phỏng định tuyến ràng buộc trong MPLS nhằm nâng cao hiệu quả khai thác tài nguyên mạng và đảm bảo chất lượng dịch vụ. Nghiên cứu được thực hiện trong giai đoạn 2008-2010, tập trung vào mạng lõi VN2 với các thiết bị định tuyến hiện đại như Juniper T1600 và Alcatel-Lucent SR7750.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp kỹ thuật cho việc triển khai MPLS trong mạng truyền tải VN2, giúp giảm thiểu tắc nghẽn, tăng khả năng mở rộng và đảm bảo QoS cho các dịch vụ đa dạng như thoại, dữ liệu và video. Qua đó, mạng VN2 có thể đáp ứng tốt hơn nhu cầu ngày càng cao của khách hàng và xu hướng hội tụ mạng thế hệ mới (NGN).

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mô hình chuyển mạch nhãn đa giao thức (MPLS): MPLS phân tách chức năng định tuyến và chuyển mạch, sử dụng nhãn để định tuyến gói tin nhanh chóng, giảm tải cho mạng lõi. Các thành phần chính gồm Label Switching Router (LSR), Label Edge Router (LER), và đường dẫn chuyển mạch nhãn (LSP).

• Giao thức phân phối nhãn (LDP) và CR-LDP: LDP dùng để thiết lập và duy trì các nhãn trong mạng MPLS, còn CR-LDP mở rộng hỗ trợ định tuyến ràng buộc dựa trên các yêu cầu kỹ thuật lưu lượng (Traffic Engineering).

• Giao thức RSVP và RSVP-TE: RSVP dùng để báo hiệu và dự phòng tài nguyên mạng nhằm đảm bảo QoS, trong khi RSVP-TE mở rộng hỗ trợ thiết lập LSP theo đường đi xác định và ràng buộc lưu lượng.

• Thuật toán định tuyến CSPF (Constrained Shortest Path First): Thuật toán này mở rộng SPF bằng cách tính toán đường đi ngắn nhất thỏa mãn các ràng buộc kỹ thuật như băng thông, độ trễ, giúp tối ưu hóa việc sử dụng tài nguyên mạng.

• Các giao thức định tuyến nội miền và ngoại miền: RIP, IGRP, EIGRP, OSPF, BGP được nghiên cứu để hiểu cơ chế định tuyến truyền thống và so sánh với định tuyến trong MPLS.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Luận văn sử dụng tài liệu tham khảo trong và ngoài nước, các tiêu chuẩn IETF, tài liệu kỹ thuật của các hãng thiết bị mạng như Juniper, Alcatel-Lucent, Cisco, cùng dữ liệu thực tế từ mạng VN2 của VNPT.

• Phương pháp phân tích: Phân tích lý thuyết các giao thức và thuật toán định tuyến trong MPLS, mô phỏng định tuyến ràng buộc bằng phần mềm NS2 (phiên bản ns-allinone-2.32 với thư viện MPLS mns-2) để đánh giá hiệu quả sử dụng tài nguyên và QoS.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khóa học cao học 2008-2010, với các giai đoạn: tổng quan lý thuyết, mô phỏng định tuyến ràng buộc, phân tích ứng dụng MPLS trên mạng VN2, và đề xuất giải pháp triển khai.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả định tuyến ràng buộc trong MPLS: Mô phỏng trên topo mạng thực tế cho thấy định tuyến ràng buộc sử dụng thuật toán CSPF và giao thức CR-LDP/RSVP-TE giúp lựa chọn đường đi thỏa mãn yêu cầu băng thông, giảm thiểu mất gói và tắc nghẽn. Ví dụ, trong mô phỏng với 3 luồng lưu lượng 0,8 Mbps mỗi luồng, tỷ lệ mất gói bằng 0% khi sử dụng MPLS, trong khi mạng IP truyền thống không hỗ trợ MPLS có tỷ lệ mất gói lên đến 28,5%.

2. Khả năng mở rộng và bảo mật của giao thức IS-IS: IS-IS được lựa chọn làm giao thức IGP trong mạng VN2 do khả năng mở rộng đến 1000 router, tính bảo mật cao hơn OSPF, và tốc độ hội tụ nhanh hơn, phù hợp với quy mô mạng lớn của VNPT.

3. Ứng dụng MPLS trong mạng VN2: VNPT triển khai MPLS trên mạng lõi VN2 với các thiết bị Juniper T1600 và Alcatel-Lucent SR7750, cung cấp các dịch vụ đa dạng như VoIP, IPTV, VPN với các cấp độ dịch vụ khác nhau (vàng, bạc, đồng) đảm bảo QoS. Mạng VN2 có dung lượng truyền tải lên đến 320 Gbps, đáp ứng nhu cầu phát triển dịch vụ băng rộng.

4. Mô hình triển khai MPLS đa dạng: Ba mô hình chính được phân tích gồm: MPLS trong mạng lõi, MPLS tại các tổng đài đa dịch vụ trên nền ATM, và mạng MPLS hoàn toàn. Mô hình mạng MPLS hoàn toàn được đánh giá cao về khả năng điều khiển lưu lượng và cung cấp dịch vụ VPN chất lượng xuyên suốt, mặc dù chi phí đầu tư ban đầu cao.

Thảo luận kết quả

Kết quả mô phỏng và phân tích cho thấy định tuyến ràng buộc trong MPLS là giải pháp hiệu quả để tối ưu hóa việc sử dụng tài nguyên mạng, đặc biệt là băng thông, đồng thời đảm bảo chất lượng dịch vụ cho các ứng dụng đa phương tiện. Việc sử dụng thuật toán CSPF giúp lựa chọn đường đi phù hợp với các ràng buộc kỹ thuật, tránh tình trạng tắc nghẽn và mất gói như trong mạng IP truyền thống.

Việc lựa chọn giao thức IS-IS làm IGP trong mạng VN2 thể hiện sự cân nhắc kỹ lưỡng về khả năng mở rộng, bảo mật và tốc độ hội tụ, phù hợp với quy mô và yêu cầu vận hành của mạng VNPT. Sự kết hợp các giao thức RSVP, LDP và BGP trong mạng VN2 tạo thành một hệ thống định tuyến và điều khiển linh hoạt, đáp ứng đa dạng dịch vụ.

Ba mô hình triển khai MPLS được đánh giá dựa trên chi phí, khả năng mở rộng và tính phức tạp trong quản lý. Mô hình mạng MPLS hoàn toàn tuy có chi phí cao nhưng mang lại hiệu quả vận hành và khả năng cung cấp dịch vụ vượt trội, phù hợp với xu hướng phát triển mạng NGN.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh tỷ lệ mất gói giữa mạng IP truyền thống và mạng MPLS, bảng thống kê khả năng cung cấp dịch vụ của thiết bị định tuyến, cũng như sơ đồ cấu trúc mạng VN2 và mô hình triển khai MPLS.

Đề xuất và khuyến nghị

1. Triển khai mở rộng mạng MPLS hoàn toàn: VNPT nên ưu tiên phát triển mô hình mạng MPLS hoàn toàn trên mạng VN2 để tận dụng tối đa khả năng điều khiển lưu lượng và cung cấp dịch vụ đa dạng với chất lượng cao. Thời gian thực hiện có thể chia thành các giai đoạn 3-5 năm, bắt đầu từ các vùng trọng điểm.

2. Tăng cường đào tạo và nâng cao năng lực quản trị mạng: Đào tạo chuyên sâu cho đội ngũ kỹ thuật về các giao thức MPLS, RSVP-TE, CR-LDP và thuật toán CSPF nhằm đảm bảo vận hành mạng hiệu quả và xử lý sự cố nhanh chóng. Chủ thể thực hiện là Trung tâm đào tạo nội bộ VNPT, với kế hoạch đào tạo định kỳ hàng năm.

3. Đầu tư nâng cấp thiết bị mạng lõi và biên: Tiếp tục đầu tư các thiết bị định tuyến lõi và biên có khả năng hỗ trợ MPLS và các tính năng QoS nâng cao như Juniper T1600, Alcatel-Lucent SR7750 để đáp ứng nhu cầu băng thông ngày càng tăng. Kế hoạch đầu tư theo từng năm, ưu tiên các khu vực có lưu lượng cao.

4. Phát triển hệ thống giám sát và quản lý mạng tích hợp: Xây dựng hệ thống OAM (Operation, Administration and Maintenance) tích hợp để giám sát chất lượng dịch vụ, phát hiện và xử lý sự cố kịp thời, đảm bảo mạng hoạt động ổn định. Chủ thể thực hiện là phòng quản lý mạng VNPT, triển khai trong vòng 1-2 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và quản trị viên mạng viễn thông: Nắm bắt kiến thức chuyên sâu về MPLS, các giao thức định tuyến và kỹ thuật lưu lượng, phục vụ cho việc thiết kế, triển khai và vận hành mạng truyền tải hiện đại.

2. Nhà nghiên cứu và sinh viên ngành kỹ thuật điện tử viễn thông: Tài liệu cung cấp cơ sở lý thuyết và mô phỏng thực tiễn về MPLS, giúp hiểu rõ các thuật toán và giao thức định tuyến trong mạng đa dịch vụ.

3. Các nhà quản lý và hoạch định chính sách viễn thông: Hiểu rõ về lợi ích và thách thức khi triển khai MPLS trong mạng NGN, từ đó đưa ra các quyết định đầu tư và phát triển hạ tầng phù hợp.

4. Nhà cung cấp thiết bị và dịch vụ mạng: Tham khảo các mô hình triển khai MPLS thực tế tại VNPT để phát triển sản phẩm và dịch vụ đáp ứng nhu cầu thị trường Việt Nam.

Câu hỏi thường gặp

1. MPLS là gì và tại sao nó quan trọng trong mạng truyền tải?
   MPLS là công nghệ chuyển mạch nhãn đa giao thức giúp tăng tốc độ chuyển tiếp gói tin bằng cách sử dụng nhãn thay vì địa chỉ IP để định tuyến. Nó quan trọng vì cải thiện hiệu năng mạng, hỗ trợ QoS và kỹ thuật lưu lượng, phù hợp với mạng đa dịch vụ hiện đại.

2. Định tuyến ràng buộc trong MPLS khác gì so với định tuyến IP truyền thống?
   Định tuyến ràng buộc sử dụng các thuật toán như CSPF để chọn đường đi thỏa mãn các ràng buộc kỹ thuật (băng thông, độ trễ), trong khi định tuyến IP truyền thống chỉ dựa vào đường đi ngắn nhất. Điều này giúp tránh tắc nghẽn và đảm bảo QoS.

3. Tại sao VNPT chọn giao thức IS-IS làm IGP trong mạng VN2?
   IS-IS có khả năng mở rộng cao hơn OSPF, bảo mật tốt hơn do không phải giao thức IP, sử dụng ít tài nguyên và hội tụ nhanh hơn, phù hợp với quy mô lớn và yêu cầu vận hành của mạng VN2.

4. Các mô hình triển khai MPLS nào được áp dụng tại VNPT?
   VNPT phân tích ba mô hình: MPLS trong mạng lõi, MPLS tại các tổng đài đa dịch vụ trên nền ATM, và mạng MPLS hoàn toàn. Mô hình mạng MPLS hoàn toàn được đánh giá cao về hiệu quả và khả năng cung cấp dịch vụ.

5. Làm thế nào để đảm bảo chất lượng dịch vụ (QoS) trong mạng MPLS?
   MPLS hỗ trợ QoS thông qua các giao thức RSVP-TE, CR-LDP và phân loại dịch vụ DiffServ, IntServ. Các nhãn MPLS có thể mang thông tin lớp dịch vụ, giúp ưu tiên lưu lượng và đảm bảo băng thông, độ trễ phù hợp với yêu cầu dịch vụ.

Kết luận

• MPLS là công nghệ chuyển mạch nhãn đa giao thức tiên tiến, giúp tăng tốc độ chuyển tiếp gói tin và hỗ trợ đa dạng dịch vụ mạng.
• Định tuyến ràng buộc trong MPLS với thuật toán CSPF và giao thức CR-LDP/RSVP-TE tối ưu hóa việc sử dụng tài nguyên mạng, giảm thiểu mất gói và tắc nghẽn.
• VNPT đã triển khai thành công MPLS trên mạng truyền tải VN2 với kiến trúc mạng NGN, sử dụng các thiết bị định tuyến hiện đại và giao thức IS-IS làm IGP.
• Ba mô hình triển khai MPLS được phân tích, trong đó mô hình mạng MPLS hoàn toàn được đánh giá cao về hiệu quả và khả năng cung cấp dịch vụ chất lượng.
• Đề xuất mở rộng triển khai MPLS hoàn toàn, nâng cao năng lực quản trị và đầu tư thiết bị để đáp ứng nhu cầu phát triển dịch vụ trong tương lai.

VNPT và các đơn vị liên quan cần tiếp tục nghiên cứu, đầu tư và đào tạo để hoàn thiện mạng MPLS VN2, đồng thời áp dụng các giải pháp quản lý lưu lượng và QoS tiên tiến nhằm nâng cao chất lượng dịch vụ cho khách hàng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ MPLS 1. GIỚI THIỆU CHUNG Mạng viễn thông được phân thành mạng chuyển mạch (Switched communication networks) và mạng quảng bá (Broadcast communition networks). Mạng chuyển mạch với hai kỹ thuật chuyển mạch kênh (Circuit – Switched networks) và chuyển mạch gói (Packet – Switched networks) đã được phát triển từ rất lâu, trong đó chuyển mạch gói ngày càng chiếm ưu thế với sự ra đời lần lượt của các kỹ thuật: X.25, ATM, Frame Relay, MPLS và GMPLS.1 mô tả cụ thể phân loại mạng viễn thông. Communication Networks Switched Broadcast communication networks communication networks - Ethernet - Packet radio network - Satellite network Circuit - Switched networks Packet - Switched networks - Telephone network - Wavelength routing network Connection – oriented Connectionless networks networks - X.25 - IP network - ATM - Frame relay - MPLS Hình 1.

1: Phân loại mạng viễn thông Chuyển mạch nhãn đa giao thức (MPLS) là kết quả của quá trình phát triển nhiều giải pháp chuyển mạch IP, được chuẩn hóa bởi IETF. MPLS đưa ra cấu trúc Nguyễn Thị Thanh Thúy Cao học ĐTVT 2008 - 2010 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Định tuyến trong MPLS 14 Ứng dụng MPLS trên mạng VN2 - VNPT hướng liên kết cho mạng phi liên kết IP. Tên gọi của nó bắt nguồn từ thực tế đó là hoán đổi nhãn được sử dụng như là kỹ thuật chuyển tiếp nằm ở bên dưới, “đa giao thức” có nghĩa là MPLS có thể hỗ trợ nhiều giao thức lớp mạng, không chỉ riêng IP. “Nhãn” ở đây là một số được gán tại bộ định tuyến IP ở biên của miền MPLS hoặc chuyển mạch nhãn xác định tuyến qua mạng để các gói được định tuyến một cách nhanh chóng không cần phải tìm kiếm địa chỉ đích trong gói IP.

Kỹ thuật chuyển mạch nhãn không phải là kỹ thuật mới. Với các kỹ thuật lớp liên kết như Frame relay và ATM , nhãn có thể được mang như một phần tiêu đề (header) của lớp liên kết của nó để chuyển các khung (frame) hoặc các cell qua mạng. Cụ thể, với ATM, nhãn có thể được mang trong trường VCI hay VPI của tiêu đề ATM. Còn với Frame Relay, nhãn có thể được mang trong trường DLCI của tiêu đề Frame Relay.

MPLS dựa trên mô hình ngang cấp, vì vậy mỗi một thiết bị MPLS chạy một giao thức định tuyến IP, trao đổi thông tin định tuyến với các thiết bị lân cận, và duy trì một không gian cấu hình mạng và một không gian địa chỉ. Trong chương này, chúng ta sẽ nghiên cứu các khái niệm và hoạt động cơ bản của MPLS: Giao thức phân phối nhãn LDP (Label Distribution Protocol) và mở rộng là giao thức phân phối nhãn định tuyến dựa trên ràng buộc CR – LDP (Constraint - Base Routing LDP); Giao thức dành trước tài nguyên mạng RSVP (Resource Reservation Protocol) và mở rộng là RSVP – TE (RSVP Traffic Engineering). KHÁI NIỆM VÀ HOẠT ĐỘNG CƠ BẢN TRONG MPLS 1. Tính thông minh phân tán Trong mạng chuyển mạch kênh, tính thông minh chủ yếu tập trung ở mạng lõi (core), tất cả những thiết bị thông minh nhất đều đặt trong mạng lõi như: các tổng đài toll, transit, MSC,.

Các thiết bị kém thông minh hơn đặt ở mạng biên (edge), ví dụ như các tổng đài nội hạt, truy nhập,. Nguyễn Thị Thanh Thúy Cao học ĐTVT 2008 - 2010 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Định tuyến trong MPLS 15 Ứng dụng MPLS trên mạng VN2 - VNPT Trong mạng IP, tính thông minh gần như chia đều cho các thiết bị trong mạng. Tất cả các router đều phải làm hai nhiệm vụ là định tuyến và chuyển mạch. Đây là ưu điểm và cũng là nhược điểm của IP.

Quan điểm của MPLS là tính thông minh càng đưa ra biên thì mạng hoạt động càng tốt. Lý do là những thành phần ở mạng lõi phải chịu tải rất cao nên năng lực chuyển tải cần được ưu tiên hơn độ thông minh. MPLS phân tách hai chức năng định tuyến và chuyển mạch: các router ở biên thực hiện định tuyến và gắn nhãn (label) cho gói, còn các router ở mạng lõi chỉ tập trung làm nhiệm vụ chuyển tiếp gói với tốc độ cao dựa vào nhãn. Tính thông minh được đẩy ra ngoài biên là một trong những ưu điểm lớn nhất của MPLS.

Để hiểu rõ về cấu trúc MPLS, trước hết chúng ta phải hiểu hoạt động của IP router. Một IP router bao gồm thành phần điều khiển và thành phần chuyển tiếp. Thành phần điều khiển bao gồm các giao thức định tuyến như: Open Shortest Path First (OSPF), Border gateway protocol (BGP) và Protocol Independent multicast (PIM) dùng để cấu hình định tuyến cho các IP router. Các thông tin về định tuyến được lưu trong bảng FIB (Forwarding Information Base).

Thành phần chuyển tiếp bao gồm các thủ tục để IP router chuyển tiếp các gói IP. Router chuyển gói IP dựa vào tiền tố của địa chỉ IP (tiêu đề của gói). Các địa chỉ có cùng tiền tố được xếp vào cùng một lớp chuyển tiếp tương đương FEC. Các gói IP có cùng FEC sẽ có cùng giao diện đầu ra.

Còn trong MPLS, mỗi FEC được liên kết tới một nhãn khác nhau. Nhãn này được dùng để xác định giao diện đầu ra của gói IP mà không cần tham chiếu đến địa chỉ của nó trong FIB. Như vậy, MPLS có thể phân biệt các giao diện khác nhau, các thông tin khác nhau để xác định chính sách xử lý thích hợp, đôi khi gói được định tuyến theo một đường biết trước khi gói đi vào mạng. Một mạng MPLS gồm các bộ định tuyến chuyển mạch nhãn Label Switching Routers (LSR) và MPLS nodes.2 mô tả MPLS domain, LSR và MPLS node (LSR).

Một LSR là một IP router chạy các giao thức của MPLS, tách nhãn ra khỏi FEC, chuyển các gói IP dựa trên thông tin nhãn và chuyển tiếp gói IP thông thường Nguyễn Thị Thanh Thúy Cao học ĐTVT 2008 - 2010 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Định tuyến trong MPLS 16 Ứng dụng MPLS trên mạng VN2 - VNPT bằng cách tra bảng FIB dựa trên tiêu đề gói. Một MPLS node là một LSR không cần thiết phải có khả năng chuyển tiếp gói IP dựa trên tiêu đề của gói IP đó. 2: MPLS domain, LSR, MPLS node 1. Các thành phần cơ bản của mạng MPLS Một nút của MPLS có hai mặt phẳng: mặt phẳng chuyển tiếp MPLS và mặt phẳng điều khiển MPLS.

Nút MPLS có thể thực hiện định tuyến lớp ba hoặc chuyển mạch lớp hai. Hình sau mô tả cấu trúc cơ bản của một nút MPLS Hình 1. 3: Cấu trúc nút của MPLS a.
