Động Cơ Không Đồng Bộ 3 Pha: Cấu Tạo và Nguyên Lý Hoạt Động

Chuyên khảo phân tích Động cơ không đồng bộ 3 pha, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo., phục vụ nghiên cứu và ứng dụng thực tiễn

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Tìm Hiểu Động Cơ Không Đồng Bộ 3 Pha: Cấu Tạo và Nguyên Lý Hoạt Động
• Loại tài liệu: bài viết
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỘNG CƠ DỊ BỘ
• 1.1. Động cơ không đồng bộ là máy điện xoay chiều
• 1.2. Cấu tạo của động cơ dị bộ
• 1.2.1. Phần tĩnh (stato)
• 1.2.2. Lõi sắt
• 1.2.3. Dây quấn
• 1.2.4. Lõi sắt rôto
• 1.2.5. Dây quấn rôto
• 1.2.6. Trục
• 1.2.7. Khe hở
• 1.3. Nguyên lý làm việc của động cơ dị bộ
• 1.4. Các đặc tính của động cơ dị bộ
• 1.4.1. Đặc tính cơ của động cơ dị bộ
• 1.4.2. Ảnh hưởng của thông số điện áp
• 1.4.3. Ảnh hưởng của thông số điện trở phụ mạch rôto
• 1.4.4. Ảnh hưởng của thông số tần số nguồn điện
• 1.4.5. Ảnh hưởng của số đôi cực p
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP ĐIỀU CHỈNH TỐC ĐỘ ĐỘNG CƠ DỊ BỘ
• 2.1. Nguyên lý điều chỉnh tốc độ động cơ không đồng bộ
• 2.2. Điều chỉnh tốc độ bằng cách thay đổi tần số
• 2.2.1. Nguyên lý điều chỉnh
• 2.2.2. Các đặc tính điều chỉnh
• 2.2.3. Ưu, nhược điểm và phạm vi ứng dụng
• 2.3. Điều chỉnh tốc độ động cơ không đồng bộ bằng cách thay đổi số đôi cực
• 2.3.1. Nguyên lý điều chỉnh
• 2.3.2. Ưu, nhược điểm và phạm vi ứng dụng

Tóm tắt

I. Tìm Hiểu Động Cơ Không Đồng Bộ 3 Pha Tổng Quan Cấu Tạo

Động cơ không đồng bộ 3 pha là một trong những loại động cơ điện phổ biến nhất trong công nghiệp. Chúng được sử dụng rộng rãi nhờ vào tính năng hoạt động ổn định và hiệu suất cao. Động cơ này có cấu tạo bao gồm phần tĩnh (stato) và phần quay (rôto). Phần stato tạo ra từ trường quay, trong khi rôto chuyển động theo từ trường này. Đặc điểm nổi bật của động cơ không đồng bộ là tốc độ quay của rôto luôn nhỏ hơn tốc độ quay đồng bộ của từ trường. Điều này tạo ra độ trượt, một yếu tố quan trọng trong việc xác định hiệu suất của động cơ.

1.1. Cấu Tạo Của Động Cơ Không Đồng Bộ 3 Pha

Cấu tạo của động cơ không đồng bộ 3 pha bao gồm vỏ máy, lõi sắt và dây quấn. Vỏ máy được làm từ gang hoặc nhôm, có chức năng bảo vệ các bộ phận bên trong. Lõi sắt được làm từ các lá thép kỹ thuật điện, giúp dẫn từ tốt và giảm tổn hao. Dây quấn stato được đặt trong lõi sắt và có vai trò quan trọng trong việc biến đổi năng lượng điện thành cơ năng.

1.2. Nguyên Lý Hoạt Động Của Động Cơ Không Đồng Bộ

Nguyên lý hoạt động của động cơ không đồng bộ 3 pha dựa trên hiện tượng cảm ứng điện từ. Khi cuộn dây stato được cấp điện, từ trường quay được sinh ra. Rôto sẽ quay theo từ trường này, nhưng với tốc độ thấp hơn, tạo ra độ trượt. Độ trượt này là yếu tố quyết định đến momen điện từ và hiệu suất của động cơ.

II. Vấn Đề và Thách Thức Trong Sử Dụng Động Cơ Không Đồng Bộ 3 Pha

Mặc dù động cơ không đồng bộ 3 pha có nhiều ưu điểm, nhưng cũng tồn tại một số vấn đề và thách thức trong quá trình sử dụng. Một trong những thách thức lớn nhất là việc điều chỉnh tốc độ. Động cơ không đồng bộ không thể điều chỉnh tốc độ một cách dễ dàng như các loại động cơ khác. Điều này có thể gây khó khăn trong các ứng dụng yêu cầu tốc độ chính xác.

2.1. Khó Khăn Trong Việc Điều Chỉnh Tốc Độ

Điều chỉnh tốc độ của động cơ không đồng bộ 3 pha thường yêu cầu thay đổi tần số nguồn điện hoặc sử dụng các thiết bị điều chỉnh phức tạp. Việc này có thể làm tăng chi phí và độ phức tạp của hệ thống. Hơn nữa, nếu không được điều chỉnh đúng cách, động cơ có thể gặp phải tình trạng quá tải hoặc hỏng hóc.

2.2. Ảnh Hưởng Của Điện Áp Đến Hiệu Suất

Điện áp cung cấp cho động cơ không đồng bộ 3 pha có ảnh hưởng lớn đến hiệu suất và momen điện từ. Nếu điện áp quá thấp, động cơ có thể không khởi động được hoặc hoạt động không ổn định. Ngược lại, điện áp quá cao có thể gây ra hư hỏng cho động cơ.

III. Phương Pháp Giải Quyết Vấn Đề Điều Chỉnh Tốc Độ Động Cơ Không Đồng Bộ

Để giải quyết vấn đề điều chỉnh tốc độ của động cơ không đồng bộ 3 pha, có một số phương pháp hiệu quả. Các phương pháp này không chỉ giúp cải thiện hiệu suất mà còn tăng cường độ bền cho động cơ. Việc áp dụng các công nghệ hiện đại như biến tần có thể mang lại nhiều lợi ích cho quá trình điều chỉnh tốc độ.

3.1. Sử Dụng Biến Tần Để Điều Chỉnh Tốc Độ

Biến tần là thiết bị giúp điều chỉnh tần số và điện áp cung cấp cho động cơ. Bằng cách thay đổi tần số, tốc độ quay của động cơ có thể được điều chỉnh một cách linh hoạt. Phương pháp này giúp tiết kiệm năng lượng và giảm thiểu tổn thất trong quá trình hoạt động.

3.2. Thay Đổi Số Đôi Cực Của Động Cơ

Thay đổi số đôi cực của động cơ cũng là một phương pháp hiệu quả để điều chỉnh tốc độ. Bằng cách thay đổi cách đấu dây stato, có thể tạo ra nhiều cấp tốc độ khác nhau. Phương pháp này đơn giản và tiết kiệm chi phí, nhưng yêu cầu thiết kế động cơ phải phù hợp.

IV. Ứng Dụng Thực Tiễn Của Động Cơ Không Đồng Bộ 3 Pha

Động cơ không đồng bộ 3 pha được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Chúng thường được sử dụng trong các nhà máy sản xuất, hệ thống bơm, quạt, và nhiều thiết bị công nghiệp khác. Nhờ vào tính năng hoạt động ổn định và độ tin cậy cao, động cơ này đã trở thành lựa chọn hàng đầu cho nhiều ứng dụng.

4.1. Ứng Dụng Trong Ngành Công Nghiệp

Trong ngành công nghiệp, động cơ không đồng bộ 3 pha được sử dụng để điều khiển các máy móc như băng tải, máy nghiền, và máy ép. Chúng giúp tăng năng suất và hiệu quả sản xuất, đồng thời giảm thiểu chi phí vận hành.

4.2. Ứng Dụng Trong Hệ Thống Cấp Nước

Động cơ không đồng bộ cũng được sử dụng trong các hệ thống cấp nước, nơi cần điều khiển bơm nước. Chúng giúp duy trì áp lực nước ổn định và đảm bảo cung cấp nước liên tục cho các khu vực dân cư và công nghiệp.

V. Kết Luận Về Động Cơ Không Đồng Bộ 3 Pha

Động cơ không đồng bộ 3 pha là một phần quan trọng trong hệ thống điện công nghiệp. Với cấu tạo đơn giản và hiệu suất cao, chúng đã chứng minh được giá trị trong nhiều ứng dụng thực tiễn. Tuy nhiên, việc điều chỉnh tốc độ và quản lý hiệu suất vẫn là những thách thức cần được giải quyết. Tương lai của động cơ không đồng bộ sẽ phụ thuộc vào sự phát triển của công nghệ và các giải pháp điều chỉnh hiện đại.

5.1. Tương Lai Của Động Cơ Không Đồng Bộ

Với sự phát triển của công nghệ, động cơ không đồng bộ 3 pha sẽ ngày càng được cải tiến về hiệu suất và khả năng điều chỉnh. Các giải pháp như biến tần và công nghệ điều khiển thông minh sẽ giúp tối ưu hóa hoạt động của động cơ.

5.2. Đánh Giá Tổng Quan Về Hiệu Suất

Đánh giá tổng quan về hiệu suất của động cơ không đồng bộ cho thấy chúng vẫn là lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp. Việc cải thiện hiệu suất và giảm thiểu tổn thất sẽ là mục tiêu chính trong nghiên cứu và phát triển trong tương lai.

Nội dung chính

Tổng quan về giáo trình

Giáo trình về Động cơ không đồng bộ 3 pha là tài liệu học thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành trong chương trình đào tạo Kỹ sư Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Cơ điện tử. Nội dung giáo trình phục vụ trực tiếp cho các học phần Máy điện, Truyền động điện và Trang bị điện công nghiệp ở bậc đại học và sau đại học.

Mục tiêu học tập của tài liệu tập trung trang bị cho người học các chuẩn đầu ra cụ thể:

• Nắm vững cấu tạo vật lý và nguyên lý cảm ứng điện từ của động cơ không đồng bộ (động cơ dị bộ) 3 pha.
• Thiết lập và giải thích mô hình toán học, sơ đồ thay thế tương đương một pha và phương trình đặc tính cơ.
• Phân tích định lượng ảnh hưởng của các thông số vận hành (điện áp, tần số, số đôi cực, điện trở phụ) đến đặc tính làm việc của động cơ.
• Đánh giá ưu nhược điểm, phạm vi ứng dụng của 5 phương pháp điều chỉnh tốc độ cơ bản và nâng cao.
• Nắm vững quy trình tính toán, lựa chọn khí cụ điện bảo vệ - đóng cắt và thiết kế sơ đồ mạch động lực, mạch điều khiển cho bài thí nghiệm thực tế.

Cấu trúc giáo trình được xây dựng theo cách tiếp cận tích hợp: đi từ bản chất vật lý (cấu tạo stato, rôto, khe hở không khí), mô hình hóa toán học (phương trình mômen, độ trượt, sơ đồ thay thế), phân tích các giải pháp công nghệ điều khiển tốc độ (biến tần, đổi nối cực, điều áp thyristor, điện trở xung, hệ thống nối tầng thu hồi năng lượng), đến thiết kế kỹ thuật cụ thể cho hệ thống thực nghiệm công suất 3,7 kW.

Điểm đặc sắc của tài liệu là sự liên kết chặt chẽ giữa lý thuyết giải tích máy điện và tính toán ứng dụng khí cụ điện công nghiệp (Aptomat, Contactor, Rơle nhiệt, Rơle thời gian), giúp người học chuyển hóa kiến thức lý thuyết thành năng lực thiết kế hệ thống truyền động điện.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

1. Cấu tạo và nguyên lý hoạt động của động cơ không đồng bộ 3 pha
Chương này phân tích chi tiết hai bộ phận chính của máy điện:

• Phần tĩnh (Stato): Gồm vỏ máy (đúc, hàn hoặc rèn bằng gang, nhôm, thép; dạng vỏ kín có giăng cao su hoặc vỏ bảo vệ, tích hợp hộp cực, bulon vòng và bulon tiếp mát); lõi sắt dẫn từ chế tạo từ các lá thép kỹ thuật điện dày 0,5 mm ép lại và phủ sơn cách điện bề mặt để hạn chế dòng điện xoáy (Foucault); dây quấn stato 3 pha đặt cách điện trong các rãnh lõi thép.
• Phần quay (Rôto): Lõi sắt ép trực tiếp lên trục hoặc giá rôto, không cần sơn cách điện giữa các lá thép do tần số làm việc của dòng điện rôto rất thấp (vài Hz); trục máy bằng thép cacbon; khe hở không khí giữa stato và rôto có kích thước đều, dao động từ 0,2 mm đến 1 mm nhằm giảm dòng từ hóa và tăng hệ số công suất $\cos\varphi$. Dây quấn rôto được phân loại thành:
  • Rôto dây quấn: Sử dụng kiểu quấn sóng hai lớp (máy cỡ trung bình trở lên) hoặc đồng tâm một lớp (máy cỡ nhỏ), đấu hình sao, có vành trượt và chổi than để nối điện trở phụ hoặc nguồn sức điện động phụ.
  • Rôto lồng sóc: Gồm các thanh dẫn bằng đồng hoặc nhôm đúc đặt trong rãnh lõi sắt và nối tắt hai đầu bằng vòng ngắn mạch; cánh quạt gió gắn trên vành ngắn mạch; rãnh rôto có thể thiết kế dạng rãnh sâu, lồng sóc kép hoặc rãnh chéo góc với trục để cải thiện mômen mở máy.
• Nguyên lý cảm ứng điện từ: Dòng điện 3 pha tạo ra từ trường quay với tốc độ đồng bộ $n_1$. Dây dẫn rôto cắt từ trường quay sinh ra sức điện động cảm ứng, dòng điện $I_2$ và lực điện từ tạo mômen quay kéo rôto quay cùng chiều với tốc độ $n_2 < n_1$. Tỷ số sai lệch tốc độ được xác định qua độ trượt $s = \frac{n_1 - n_2}{n_1}$ (khi đầy tải định mức $s \approx 0,02 - 0,06$).

2. Phương trình đặc tính cơ và sơ đồ thay thế một pha
Phần này thiết lập sơ đồ thay thế tương đương một pha của động cơ không đồng bộ với các thông số $r_1, X_1$ (stato), $r_2', X_2'$ (rôto quy đổi), $r_M, X_M$ (mạch từ hóa), $U_f$, và điện trở phụ $R_f'$. Phương trình mômen điện từ được xác định theo biểu thức: $$M = \frac{3 U_f^2 \frac{r_2'}{s}}{\omega_0 \left[\left(r_1 + \frac{r_2'}{s}\right)^2 + (X_1 + X_2')^2\right]}$$ hoặc biểu thức đặc tính cơ thực dụng theo mômen cực đại $M_{max}$ và độ trượt tới hạn $s_{th}$: $$M = \frac{2 M_{max} (1 + a s_{max})}{\frac{s}{s_{max}} + \frac{s_{max}}{s} + 2 a s_{max}}$$ Tài liệu phân tích vùng làm việc ổn định trên đoạn đặc tính $OA$ (từ không tải đến điểm mômen cực đại $M_{max}$), giới hạn khả năng quá tải của động cơ $\frac{M_{max}}{M_{đm}} \approx 1,8 - 3$, và quan hệ tỉ lệ giữa mômen với bình phương điện áp lưới ($M \propto U^2$).

3. Khảo sát các thông số ảnh hưởng đến đặc tính cơ
Phân tích phản ứng của họ đường đặc tính cơ khi biến thiên các biến số:

• Biến thiên điện áp nguồn cấp $U_1$: $s_{th} = \text{const}$, mômen tới hạn $M_{th} \propto U_1^2$.
• Thêm điện trở phụ mạch rôto $R_f'$: $M_{th} = \text{const}$, độ trượt tới hạn $s_{th}$ tăng tỉ lệ thuận với $(r_2' + R_f')$.
• Thay đổi tần số nguồn $f_1$: $s_{th}$ và $M_{th}$ thay đổi theo tỉ số $\frac{U_1}{f_1}$.
• Thay đổi số đôi cực $p$: Tốc độ góc đồng bộ $\omega_0 = \frac{2\pi f_1}{p}$ thay đổi theo từng cấp, $s_{th} = \text{const}$.

4. Các phương pháp điều chỉnh tốc độ động cơ dị bộ
Chương 2 của giáo trình đi sâu vào 5 giải pháp kỹ thuật điều chỉnh tốc độ từ biểu thức $\omega = \frac{2\pi f_1}{p}(1 - s)$:

• Thay đổi tần số $f_1$: Dùng bộ biến tần (BT) điều khiển vô cấp, duy trì tỉ số $\frac{M_{th}}{M_c} = \text{const}$ để giữ hiệu suất và $\cos\varphi$ tối ưu, hỗ trợ hãm tái sinh 4 góc phần tư.
• Thay đổi số đôi cực $p$: Ứng dụng cho động cơ đa tốc độ dưới $20 - 30\text{ kW}$ bằng cách đổi nối dây quấn stato theo sơ đồ $\Delta - YY$ hoặc $Y - YY$, cho đặc tính cơ cứng nhưng điều chỉnh nhảy cấp.
• Điều chỉnh điện áp đặt vào stato: Dùng bộ điều chỉnh thyristor (6 thyristor điều khiển góc mở $\alpha$) hoặc biến áp tự ngẫu kết hợp điện trở cố định $R_{cđ}$ ở rôto; thích hợp cho phụ tải quạt gió, bơm ly tâm ($M_c \propto \omega^2$).
• Điều chỉnh điện trở mạch rôto: Áp dụng cho rôto dây quấn thông qua biến trở con trượt, hệ công tắc tơ hoặc mạch điều chỉnh xung điện trở bán dẫn (cầu chỉnh lưu 3 pha kết hợp khóa bán dẫn transistor/thyristor điều biến độ rộng xung để thay đổi điện trở tương đương $R_{tđ}$).
• Phương pháp nối tầng: Đưa sức điện động phụ $E_f$ vào mạch rôto để điều khiển tốc độ và thu hồi công suất trượt $P_s = s P_{đm}$. Phân tích hai cấu hình: Nối tầng van - máy điện (máy một chiều MC kéo máy phát FĐ trả năng lượng về lưới) và nối tầng thyristor (chỉnh lưu cầu 3 pha qua cuộn kháng lọc $L$ đến bộ nghịch lưu thyristor làm việc ở góc điều khiển $90^\circ - 240^\circ$ trả năng lượng qua biến áp BA).

5. Thiết kế và tính toán mạch thực nghiệm
Chương 3 trình bày bài toán thiết kế hệ truyền động điều khiển tốc độ động cơ rôto dây quấn công suất $P_{đm} = 3,7\text{ kW}$ bằng phương pháp cắt điện trở phụ theo thời gian:

• Tính chọn Aptomat bảo vệ ngắn mạch và quá tải ($U_{đm} = 380\text{V}$, $I_{đm} = 30\text{A}$).
• Tính chọn khởi động từ Contactor LG ($U_{đm} = 220\text{V}$, $I_{đm} = 10,4\text{A}$) và các nút bấm PB0 (thường đóng đỏ), PB1, PB2 (thường mở xanh).
• Tính chọn Rơle nhiệt bảo vệ quá tải ($I_{đm} = 10\text{A}$).
• Thiết kế mạch điều khiển tuần tự sử dụng 2 Rơle thời gian TS1, TS2 để tự động đóng cắt các cấp điện trở qua tiếp điểm duy trì và tiếp điểm thường mở đóng chậm (TS11, TS22).

   [Nguồn 3 pha 380V]
      [Aptomat 30A]
     [Cầu chì / OL]
                         [Rôto dây quấn]
            [Contactor K2]              [Contactor K3]
           (Cắt 1/2 điện trở)        (Cắt toàn bộ điện trở)
             [Rơle TS1]                  [Rơle TS2]

Kiến thức nền tảng được xây dựng

• Bản chất hiện tượng cảm ứng điện từ và tương tác lực Lorentz trong môi trường từ trường quay biến thiên theo thời gian và không gian.
• Phương pháp quy đổi thông số mạch rôto về stato để xây dựng sơ đồ mạch điện thay thế tương đương.
• Cơ chế cân bằng công suất điện từ $P_{12}$, công suất cơ $P_{cơ}$ và tổn hao đồng rôto $P_2 = s P_{12}$.
• Nguyên lý thu hồi và biến đổi năng lượng công suất trượt thông qua thiết bị bán dẫn công suất.

Kỹ năng phát triển

• Kỹ năng phân tích, vẽ và tính toán các điểm làm việc trên đồ thị đặc tính cơ ($M_{max}, s_{th}, M_{kđ}, M_{đm}$).
• Kỹ năng so sánh và lựa chọn phương án điều khiển tốc độ động cơ theo yêu cầu đặc tính tải và chỉ tiêu kinh tế.
• Kỹ năng tra cứu, tính toán và phối hợp bảo vệ các khí cụ điện hạ áp (Aptomat, Contactor, Rơle nhiệt, Cầu chì).
• Kỹ năng đọc hiểu, thiết kế sơ đồ nguyên lý mạch động lực và mạch điều khiển logic tiếp điểm công nghiệp.

---

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ phương pháp giảng dạy kết hợp giữa phân tích giải tích toán học, mô phỏng đồ thị đặc tính cơ và thực hành lắp ráp mạch điện.

Trong phần lý thuyết, giảng viên sử dụng phương pháp diễn dịch để dẫn dắt từ các định luật cơ bản của kỹ thuật điện (định luật cảm ứng điện từ, quy tắc bàn tay phải) đến việc xây dựng sơ đồ thay thế và phương trình mômen điện từ. Các mối liên hệ giữa thông số vật lý (chiều dày lá thép 0,5 mm, khe hở 0,2 – 1 mm) và chỉ tiêu vận hành (dòng Foucault, dòng từ hóa, hệ số công suất) được giải thích cặn kẽ thông qua mô hình giải tích.

Phần bài tập và nghiên cứu tình huống tập trung vào:

• Tính toán đặc tính cơ của động cơ rôto lồng sóc và rôto dây quấn trong các điều kiện thay đổi điện áp, tần số hoặc điện trở mạch rôto.
• Khảo sát bài toán điều khiển truyền động cho các nhóm phụ tải điển hình: phụ tải có mômen không đổi ($M_c = \text{const}$) như cơ cấu nâng hạ, và phụ tải có mômen phụ thuộc tốc độ ($M_c \propto \omega^2$) như bơm ly tâm, quạt gió.
• So sánh hiệu quả kinh tế - kỹ thuật giữa phương pháp điều khiển bằng điện trở xung và hệ thống nối tầng thyristor thu hồi công suất trượt.

Phần bài tập thực hành yêu cầu người học trực tiếp tính toán thông số kỹ thuật cho động cơ $3,7\text{ kW}$, lựa chọn thiết bị đóng cắt bảo vệ và đấu nối mạch điều khiển khởi động 3 cấp tốc độ thông qua các rơle thời gian TS1, TS2.

Phương pháp đánh giá kết quả học tập bao gồm: kiểm tra lý thuyết phân tích sơ đồ thay thế, bài tập lớn tính toán thiết kế truyền động điện, và đánh giá kỹ năng thực hành vận hành mô hình thí nghiệm tại xưởng/phòng lab. Người học được hướng dẫn tự học thông qua việc đối chiếu kết quả tính toán lý thuyết với giản đồ đo đạc thực tế từ thiết bị đo và catalog sản phẩm khí cụ điện.

---

Điểm nổi bật và cập nhật

• Hệ thống hóa toàn diện các giải pháp điều chỉnh tốc độ: Tài liệu trình bày từ các giải pháp truyền thống (biến trở con trượt, công tắc tơ cơ khí, đổi nối cực $\Delta-YY$, $Y-YY$) đến các giải pháp bán dẫn hiện đại (bộ điều áp thyristor 6 van, mạch điều biến độ rộng xung điện trở rôto, hệ thống nối tầng thyristor với dải góc điều khiển $90^\circ - 240^\circ$).
• Chi tiết hóa các thông số kết cấu vật liệu: Trình bày chính xác thông số kỹ thuật lõi thép stato (thép kỹ thuật điện dày 0,5 mm có sơn cách điện bề mặt chống dòng xoáy Foucault), đặc tính làm việc tần số thấp vài Hz của rôto (không cần sơn cách điện giữa các lá thép), cấu tạo cánh quạt gió trên vành ngắn mạch đúc nhôm, và phạm vi khe hở không khí tối ưu ($0,2 - 1\text{ mm}$).
• Tích hợp module thiết kế thực nghiệm hoàn chỉnh: Khác với các tài liệu chỉ dừng lại ở mô hình lý thuyết, giáo trình cung cấp quy trình tính toán và lựa chọn cụ thể các khí cụ điện thương mại (Aptomat 380V/30A, Contactor LG 220V/10.4A, Rơle nhiệt 10A, Rơle thời gian TS1, TS2) cho đối tượng động cơ công nghiệp $3,7\text{ kW}$, kèm theo nguyên lý vận hành logic tiếp điểm chi tiết.

---

Đối tượng sử dụng giáo trình

• Sinh viên đại học và cao đẳng: Sinh viên năm thứ 3 và năm thứ 4 thuộc các ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Cơ điện tử, Hệ thống Điện.
• Yêu cầu kiến thức tiên quyết: Người học cần hoàn thành các học phần Mạch điện (Kỹ thuật điện đại cương), Lý thuyết trường điện từ, Khí cụ điện và Điện tử công suất cơ bản.
• Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa cho học phần Máy điện, Truyền động điện; làm tài liệu hướng dẫn thiết kế đồ án môn học và xây dựng bài thí nghiệm xưởng.
• Kỹ sư và cán bộ kỹ thuật: Tài liệu tra cứu trong việc tính toán chế độ mở máy, điều chỉnh tốc độ và lựa chọn thiết bị đóng cắt bảo vệ cho hệ thống động cơ không đồng bộ hạ áp trong các nhà máy, xí nghiệp công nghiệp.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được thiết kế cho sinh viên đại học, học viên cao học chuyên ngành Kỹ thuật Điện, Tự động hóa và kỹ sư thiết kế, vận hành hệ thống truyền động điện công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi tiếp cận tài liệu?
Người học cần nắm vững lý thuyết mạch xoay chiều 3 pha, định luật cảm ứng điện từ, nguyên lý biến đổi điện năng thành cơ năng và các linh kiện bán dẫn công suất cơ bản (Thyristor, Transistor).

3. Điểm khác biệt của giáo trình này so với các tài liệu máy điện thông thường là gì?
Giáo trình tích hợp đồng thời ba cấu phần: lý thuyết trường và mô hình thay thế máy điện; phân tích so sánh định lượng 5 phương pháp điều khiển tốc độ; và quy trình thiết kế, tính chọn khí cụ điện cho bài thí nghiệm điều khiển động cơ thực tế.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học nên kết hợp giải các phương trình đặc tính cơ giải tích, vẽ đồ thị quan hệ $M - s$ trong các trường hợp thay đổi thông số, sau đó đọc hiểu và phân tích giản đồ thời gian đóng cắt tiếp điểm của mạch điều khiển rơle - contactor.

5. Giáo trình có kèm theo tài liệu hướng dẫn thực hành không?
Chương 3 của giáo trình đóng vai trò là một hướng dẫn bài tập thực hành hoàn chỉnh, bao gồm bảng thông số chọn thiết bị (Aptomat, Contactor LG, Rơle nhiệt, Rơle thời gian), sơ đồ nguyên lý mạch động lực và mạch điều khiển cho động cơ rôto dây quấn $3,7\text{ kW}$.

---

Kết luận

Giáo trình "Động cơ không đồng bộ 3 pha: Cấu tạo, Nguyên lý và Điều khiển tốc độ" cung cấp hệ thống kiến thức hoàn chỉnh từ cơ sở từ trường quay, phương trình đặc tính cơ, các giải pháp kỹ thuật điều khiển biến đổi năng lượng đến thiết kế mạch thực nghiệm công nghiệp. Lộ trình học tập được tổ chức logic từ nghiên cứu cấu trúc vật lý $\rightarrow$ thiết lập mô hình toán học $\rightarrow$ phân tích các phương pháp điều chỉnh tốc độ $\rightarrow$ tính toán thiết kế hệ thống điều khiển và bảo vệ bằng khí cụ điện. Tài liệu là nguồn tham khảo học thuật phục vụ hiệu quả cho công tác giảng dạy, học tập và ứng dụng thực tế trong lĩnh vực kỹ thuật điện và tự động hóa.

Trích đoạn nội dung tài liệu

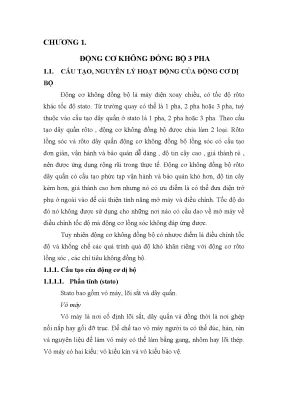

ĐỘNG CƠ KHÔNG ĐỒNG BỘ 3 PHA 1. CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỘNG CƠ DỊ BỘ Động cơ không đồng bộ là máy điện xoay chiều, có tốc độ rôto khác tốc độ stato. Từ trường quay có thể là 1 pha, 2 pha hoặc 3 pha, tuỳ thuộc vào cấu tạo dây quấn ở stato là 1 pha, 2 pha hoặc 3 pha. Theo cấu tạo dây quấn rôto , động cơ không đồng bộ được chia làm 2 loại: Rôto lồng sóc và rôto dây quấn động cơ không đồng bộ lồng sóc có cấu tạo đơn giản, vận hành và bảo quản dễ dàng , độ tin cậy cao , giá thành rẻ , nên được ứng dụng rộng rãi trong thực tế.

Động cơ không đồng bộ rôto dây quấn có cấu tạo phức tạp vận hành và bảo quản khó hơn, độ tin cây kém hơn, giá thành cao hơn nhưng nó có ưu điểm là có thể đưa điện trở phụ ở ngoài vào để cải thiện tính năng mở máy và điều chỉnh. Tốc độ do đó nó không được sử dụng cho những nơi nào có cầu dao về mở máy về điều chỉnh tốc độ mà động cơ lồng sóc không đáp ứng được. Tuy nhiên động cơ không đồng bộ có nhược điểm là điều chỉnh tốc độ và khống chế các quá trình quá độ khó khăn riêng với động cơ rôto lồng sóc , các chỉ tiêu không đồng bộ. Cấu tạo của động cơ dị bộ 1.

Phần tĩnh (stato) Stato bao gồm vỏ máy, lõi sắt và dây quấn. Vỏ máy Vỏ máy là nơi cố định lõi sắt, dây quấn và đồng thời là nơi ghép nối nắp hay gối đỡ trục. Để chế tạo vỏ máy người ta có thể đúc, hàn, rèn và nguyên liệu để làm vỏ máy có thể làm bằng gang, nhôm hay lõi thép. Vỏ máy có hai kiểu: vỏ kiểu kín và vỏ kiểu bảo vệ.

Hộp cực là nơi để đấu điện từ lưới vào. Đối với động cơ kiểu kín hộp cực yêu cầu phải kín, giữa thân hộp cực và vỏ máy với nắp hộp cực phải có giăng cao su. Trên vỏ máy còn có bulon vòng để cẩu máy khi nâng hạ, vận chuyển và bulon tiếp mát. Lõi sắt Lõi sắt là phần dẫn từ.

Vì từ trường đi qua lõi thép là từ trường quay, nên để giảm tổn hao lõi sắt được làm từ những lá thép kỹ thuật điện dày 0,5mm ép lại. Yêu cầu của lõi sắt là phải dẫn từ tốt, tổn hao nhỏ và chắc chắn. Mỗi lá thép kỹ thuật điện đều phủ sơn cách điện trên bề mặt để giảm tổn hao do dòng điện xoáy gây nên. Dây quấn Dây quấn stato được đặt vào rãnh của lõi sắt và được cách điện tốt với lõi sắt.

Dây quấn đóng vai trò quan trọng của máy điện vì nó trực tiếp tham gia vào quá trình biến đổi năng lượng điện năng thành cơ năng hay ngược lại, đồng thời về mặt kinh tế thì giá thành của dây quấn cũng chiếm một phần khá cao trong toàn bộ giá thành máy. Lõi sắt Lõi sắt của rôto bao gồm các lá thép kỹ thuật điện như stato, điểm khác biệt ở đây là không cần sơn cách điện giữa các lá thép vì tần số làm việc trong rôto rất thấp chỉ vài Hz, nên tổn hao do dòng phuco trong rôto rất thấp. Lõi sắt được ép trực tiếp lên trục máy hoặc lên một giá rôto của máy. Phía ngoài của lõi sắt có xẻ rãnh để đặt dây quấn rôto.

Dây quấn rôto Phân làm hai loại chính: rôto kiểu dây quấn và kiểu lồng sóc. Loại rôto dây quấn: Rôto có dây quấn giống như dây quấn stato. Máy điện kiểu trung bình trở lên dùng dây quấn kiểu sóng hai lớp, vì bớt những dây đầu nối nên kết cấu dây quấn trên rôto chặt chẽ. Máy điện cỡ nhỏ dùng dây quấn đồng tâm một lớp.

Dây quấn ba pha của rôto thường đấu hình sao. Đặc điểm của loại động cơ kiểu dây quấn là có thể thông qua chổi than đưa điện trở phụ hay suất điện động phụ vào mạch rôto để cải thiện tính năng mở máy, điều chỉnh tốc độ hay cải thiện hệ số công suất của máy. Loại rôto kiểu lồng sóc: kết cấu của loại dây quấn rất khác với dây quấn stato. Trong mỗi rãnh của lõi sắt rôto đặt các thanh dẫn bằng đồng hay nhôm dài trong lõi sắt và được nối tắt lại hai đầu bằng hai vòng ngắn mạch bằng đồng hay nhôm.

Nếu là rôto đúc nhôm thì trên vành ngắn mạch còn có các cánh quay gió. Rôto thanh đồng được chế tạo từ đồng hợp kim có điện trở suất cao nhằm mục đích nâng cao mômen mở máy. Để cải thiện tính năng mở máy, đối với máy có công suất lớn, người ta làm rãnh rôto sâu hoặc lồng sóc kép. Đối với máy điện cỡ nhỏ, rãnh rôto được làm chéo góc với tâm trục.

Dây quấn lồng sóc không cần cách điện với lõi sắt. Trục Trục máy điện mang rôto quay trong lòng stato. Trục máy điện được chế tạo tùy theo kích thước và nguyên liệu chủ yếu là thép cacbon. Trên trục của rôto có lõi thép, dây quấn, vành trượt và quạt gió.

Khe hở Vì rôto là một khối tròn nên khe hở đều. Khe hở trong máy điện không đồng bộ rất nhỏ ( 0,2 – 1mm ) để hạn chế dòng từ hóa lấy từ lưới điện vào, nhờ đó hệ số công suất của máy cao hơn. Nguyên lý làm việc của động cơ dị bộ Sau khi nối thông cuộn dây stato với nguồn điện 3 pha , thì sẽ sản sinh ra từ trường quay. Nếu từ trường quay theo chiều kim đồng hồ thì theo quy tắc bàn tay phải dây dẫn của rôto ở phía cực N cắt từ trường , dòng điện cảm ứng đi theo chiều xuyên từ mặt giấy ra.

Dây dẫn này chịu tác dụng của lực đó sẽ làm cho roto quay theo chiều kim đồng hồ. Tương tự như vậy ở phía cực S , roto chịu tác dụng của lực cũng quay theo chiều kim đồng hồ. Các lực điện từ đó tạo thành một mômen điện từ đối với trục quay, do đó làm cho rôt quay theo chiều quay cảu từ trường quay. Tốc độ quay của N2 của roto luôn luôn nhỏ hơn tốc độ quay của n1 của từ trường quay ( tốc độ quay đồng bộ ).

Nếu tốc độ quay của roto đạt đến tốc độ quay đồng bộ thì không còn có sự chuyển động tương đối giữa nó và từ trường nữa. Dây điện của rôto sẽ không cắt đường sức do đó sức điện động cảm ứng , dòng điện và momen điện từ của nó đều bằng 0. Do đó ta thấy rôto luôn quay theo từ trường quay với tốc độ n2 < n1. Nguyên lý làm việc của động cơ không đồng bộ.

Ta gọi động cơ không đồng bộ vì tốc độ quay n 2 của roto không bằng tốc độ quay đồng bộ của trường quay của rôto. Trong đó: n1 - n2 : Là hiệu số tốc độ quay của động cơ KĐB. Tỷ số giữa hiệu số tốc độ quay với tốc độ quay đồng bộ gọi là độ trượt. Ký hiệu là S : n1 n2 S n1 Khi động cơ KĐB 3 pha ở trạng thái phụ tải định mức thì độ trượt của nó rất bé ( 0,02 0,06).

Sau khi nối thông cuộn dây stato của động cơ KĐB với nguồn điện xoay chiều 3 pha , qua tác dụng của từ trường quay sẽ truyền điện năng cho rôto. Hiện tượng này giống như từ trường biến đổi xoay chiều ở trong lõi sắt của MBA truyền điện năng từ cuộn sơ cấp cho sơ cấp cho cuộn thứ cấp. Do đó khi dòng điện trong rôto tăng lên thì dòng điện trong stato cũng tăng lên. Momen điện từ (M) của động cơ KĐB tỷ lệ thuận với tích của từ thông quay ( ) và thành phần tác dụng của dòng điện rôto (I2 cos 2 ) M = CM.

I2 cos 2 CM: Là hằng số momen của động cơ KĐB Đối với một động cơ đã chế tạo hoàn chỉnh thì nó là một trị số xác định không đổi, thì trị số ở công thức trên về cơ bản không thay đổi nên momen điện tử của động cơ KĐB tuỳ thuộc vào dòng điện I2 của rôto và hệ số công suất cos 2 của mạch điện rôto. - Khi n1 - n2 giảm thì I2 giảm. Khi bắt đầu khởi động động cơ , rôto chưa quay , do đó hiệu số tốc độ quay n1 - n2 = n1 , lúc này dây dẫn của rôto cắt từ trường quay với tốc độ lớn nhất. Khi rôto bắt đầu quay thì tốc độ tương đối của dây dẫn rôto cắt từ trường quay giảm xuống, n1 - n2 giảm xuống do đó I2 giảm.

- Khi n1 - n2 giảm thì cos 2 tăng lên. Mạch điện rôto tương đương với một cuộn dây quấn trên lõi sắt nó cũng có cảm kháng, độ lớn của cảm kháng tỷ lệ thuận với tần số của dòng điện trong rôto. Cảm kháng càng nhỏ thì cos càng lớn. Tần số của dòng điện trong rôto giảm khi n1 - n2 giảm -> cos tăng.

Ta thấy quan hệ giữa momen điện từ và độ trượt khá phức tạp , đó là một đường cong quan trọng biểu thị đặc tính vận hành của động cơ KĐB cho ta thấy độ trượt khi momen điện từ thay đổi. - Mmax : Momen cực đại - Mxđ : Momen khởi động - Mđm : Momen định mức - Sth : Độ trượt tới hạn. M Mmax Mkdd Mđm S Sth S=1 Hình 1. Đường cong momen của động cơ KĐB Sau khi đấu động cơ với nguồn điện ở thời điểm bắt đầu khởi động S = 1 , lúc này I2 lớn nhất, cos nhỏ nhất gọi là momen khởi động.

Nếu Mkđ lớn hơn momen cản ở trên trục của động cơ thì roto sẽ quay và tăng dần tốc độ , momen điện từ của động cơ cũng tăng dần theo đoạn đường cong BA lên tới điểm A, sau khi đạt đến momen cực đại Mmaxlại giảm dần theo đoạn đường cong AO. Khi M = Mcản thì động cơ sẽ quay theo một tốc độ không đổi và vận hành ổn định theo đoạn đường cong OA. Khi động cơ làm việc ổn định ở OA , nếu tăng momen cản ( tăng phụ tải) thì tốc độ quay của động cơ giảm xuống ( S tăng lên ) làm cho momen điện từ tăng lên. Do đó tạo nên sự cân bằng mới với momen cản, nếu phụ tải tăng lên đến mức làm cho momen cản vượt quá momen cực đại.

Nếu phụ tải tăng lên đến mức làm cho momen cản vượt qua momen cực đại , thì tốc độ quay của động cơ sẽ giảm xuống nhanh chóng cho đến khi dừng lại. Do đó phạm vi làm việc ổn định của động cơ chỉ hạn chế ở trong đoạn đường cong OA.
