Tổng Quan Về Thiết Kế Bộ Vi Cộng Hưởng Trong Xử Lý Thông Tin Quang

Tài liệu nghiên cứu Nghiên cứu thiết kế bộ làm nhanh làm chậm ánh sáng sử dụng cấu trúc vi cộng hưởng ứng dụng trong xử, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

Người đăng

Ẩn danh

Thể loại

luận văn

2017

60
3
0

Phí lưu trữ

30 Point

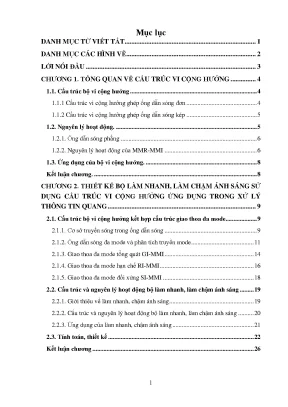

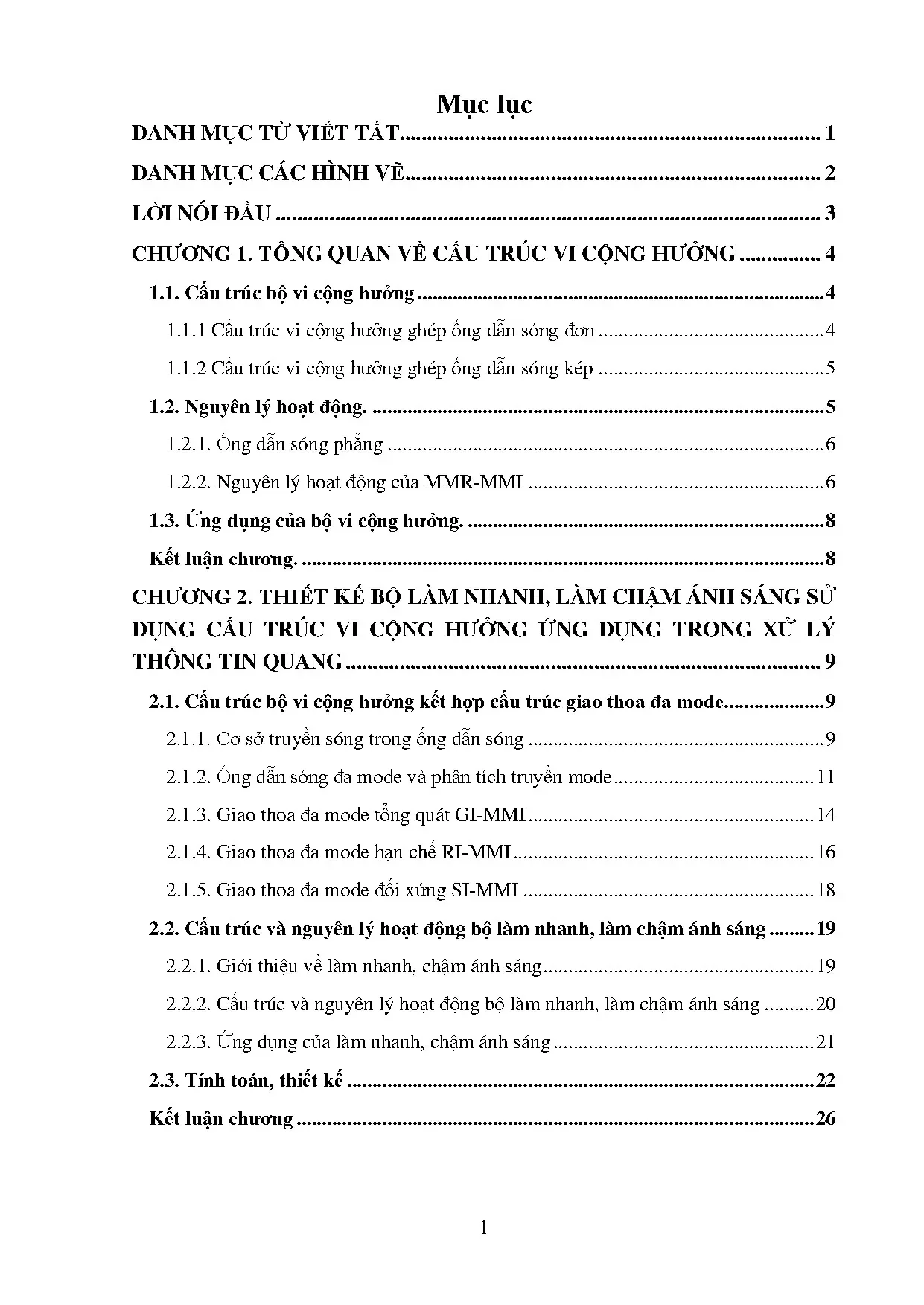

Mục lục chi tiết

LỜI NÓI ĐẦU

1. CHƯƠNG 1: TỔNG QUAN VỀ CẤU TRÚC VI CỘNG HƢỞNG

1.1. Cấu trúc bộ vi cộng hƣởng

1.1.1. Cấu trúc vi cộng hƣởng ghép ống dẫn sóng đơn

1.1.2. Cấu trúc vi cộng hƣởng ghép ống dẫn sóng kép

1.2. Nguyên lý hoạt động

1.2.1. Ống dẫn sóng phẳng

1.2.2. Nguyên lý hoạt động của MMR-MMI

1.3. Ứng dụng của bộ vi cộng hƣởng

1.4. Kết luận chương

2. CHƯƠNG 2: THIẾT KẾ BỘ LÀM NHANH, LÀM CHẬM ÁNH SÁNG SỬ DỤNG CẤU TRÚC VI CỘNG HƢỞNG ỨNG DỤNG TRONG XỬ LÝ THÔNG TIN QUANG

2.1. Cấu trúc bộ vi cộng hƣởng kết hợp cấu trúc giao thoa đa mode

2.2. Cơ sở truyền sóng trong ống dẫn sóng

2.3. Ống dẫn sóng đa mode và phân tích truyền mode

2.4. Giao thoa đa mode tổng quát GI-MMI

2.5. Giao thoa đa mode hạn chế RI-MMI

2.6. Giao thoa đa mode đối xứng SI-MMI

2.7. Cấu trúc và nguyên lý hoạt động bộ làm nhanh, làm chậm ánh sáng

2.7.1. Giới thiệu về làm nhanh, chậm ánh sáng

2.7.2. Cấu trúc và nguyên lý hoạt động bộ làm nhanh, làm chậm ánh sáng

2.7.3. Ứng dụng của làm nhanh, chậm ánh sáng

2.7.4. Tính toán, thiết kế

2.8. Kết luận chương

3. CHƯƠNG 3: MÔ PHỎNG VÀ THẢO LUẬN KẾT QUẢ THIẾT KẾ BỘ LÀM NHANH, LÀM CHẬM ÁNH SÁNG SỬ DỤNG CẤU TRÚC VI CỘNG HƢỞNG

3.1. Các phương pháp phân tích ống dẫn sóng

3.1.1. Phương pháp Marcatili

3.1.2. Phương pháp hệ số hiệu dụng

3.1.3. Phương pháp hệ số hiệu dụng hiệu chỉnh

3.2. Các phương pháp mô phỏng số học

3.2.1. Phương pháp truyền chùm BPM

3.2.2. Lời giải mode thông qua BPM

3.2.3. Phương pháp mô phỏng FDTD

3.3. Mô phỏng và thảo luận kết quả thiết kế bộ làm nhanh, làm chậm ánh sáng sử dụng cấu trúc vi cộng hƣởng

3.4. Kết luận chương

TÀI LIỆU THAM KHẢO

CODE MÔ PHỎNG

Tóm tắt

I. Tổng Quan Về Vi Cộng Hưởng Quang Cấu Trúc Ứng Dụng

Bài viết này giới thiệu tổng quan về vi cộng hưởng quang, một thành phần quan trọng trong xử lý tín hiệu quang. Vi cộng hưởng đã được chế tạo trên nhiều vật liệu khác nhau, nổi bật nhất là vật liệu Silic trên chất cách điện SOI. Cấu trúc vòng vi cộng hưởng MRR dựa trên công nghệ SOI thu hút sự chú ý của các nhà nghiên cứu do đặc điểm lựa chọn tần số, kích thước nhỏ và tương thích với công nghệ chế tạo bán dẫn CMOS. Cấu trúc MRR điển hình bao gồm một ống dẫn sóng Bus và vòng vi cộng hưởng được ghép bằng bộ ghép định hướng DC hoặc bộ ghép giao thoa đa mode MMI. Cấu trúc vi cộng hưởng dựa trên giao thoa đa mode có băng thông cộng hưởng lớn hơn và hệ số phẩm chất Q nhỏ hơn so với các cấu trúc vi cộng hưởng dùng bộ ghép định hướng. Bộ vi cộng hưởng MRR được xem là thiết bị quang đa năng và được ứng dụng rất rộng rãi trong lĩnh vực thông tin quang.

1.1. Cấu Trúc Vi Cộng Hưởng Phân Loại và Đặc Điểm

Cấu trúc vi cộng hưởng có thể được phân loại dựa trên cách ghép nối với ống dẫn sóng. Có hai loại chính: ghép ống dẫn sóng đơn và ghép ống dẫn sóng kép. Cấu trúc ghép ống dẫn sóng đơn có cấu tạo đơn giản hơn, trong khi cấu trúc ghép ống dẫn sóng kép cho phép điều khiển linh hoạt hơn các đặc tính cộng hưởng. Theo tài liệu gốc, cấu trúc vi cộng hưởng ghép ống dẫn sóng đơn có trường đầu ra E2 liên hệ với trường đầu vào E1 thông qua biểu thức: E2/E1 = (τ1 - α1exp(jθ1)) / (1 - τ1α1exp(jθ1)). Trong đó, τ1 là hệ số ghép, α1 là hệ số suy hao, và θ1 là pha của tín hiệu.

1.2. Nguyên Lý Hoạt Động Của Vi Cộng Hưởng Cộng Hưởng và Lọc Quang

Nguyên lý hoạt động của vi cộng hưởng dựa trên hiện tượng cộng hưởng ánh sáng trong vòng lặp. Khi ánh sáng có bước sóng cộng hưởng được truyền qua vòng lặp, nó sẽ tăng cường cường độ do nhiễu giao thoa. Cấu trúc vi cộng hưởng hoạt động như một bộ lọc, chỉ cho phép các bước sóng cộng hưởng đi qua. Theo tài liệu, để phân tích rõ hơn các thông số của cấu trúc vi cộng hưởng, ta xét cấu trúc vi cộng hưởng MRR. Bộ ghép trong bộ MRR là bộ ghép song hướng hoặc bộ ghép giao thoa đa mode.

II. Thách Thức Trong Thiết Kế Mạch Quang Tối Ưu Vi Cộng Hưởng

Thiết kế mạch quang tích hợp với vi cộng hưởng đối mặt với nhiều thách thức. Một trong số đó là tối ưu hóa các thông số của vi cộng hưởng để đạt được hiệu suất mong muốn. Các yếu tố cần xem xét bao gồm kích thước, hình dạng, vật liệu, và phương pháp chế tạo. Ngoài ra, việc giảm thiểu suy hao và tăng cường độ ổn định cũng là những vấn đề quan trọng. Theo tài liệu, để đạt được Q cao, hệ số ghép κ phải nhỏ. Điều này có thể đạt được bằng cách thay đổi cấu trúc của MMI hoặc bộ ghép có hướng sử dụng trong cấu trúc vi cộng hưởng.

2.1. Ảnh Hưởng Của Vật Liệu Đến Hiệu Suất Vi Cộng Hưởng Quang

Vật liệu sử dụng để chế tạo vi cộng hưởng có ảnh hưởng lớn đến hiệu suất. Các vật liệu phổ biến bao gồm silicon, silicon nitride, và các vật liệu bán dẫn khác. Mỗi vật liệu có ưu và nhược điểm riêng về chỉ số khúc xạ, suy hao, và khả năng tương thích với các quy trình chế tạo. Việc lựa chọn vật liệu phù hợp là rất quan trọng để đạt được hiệu suất tối ưu. Nổi bật nhất là vật liệu Silic trên chất cách điện SOI.

2.2. Tối Ưu Hóa Kích Thước và Hình Dạng Vi Cộng Hưởng

Kích thước và hình dạng của vi cộng hưởng ảnh hưởng đến tần số cộng hưởng và hệ số phẩm chất Q. Việc tối ưu hóa các thông số này đòi hỏi sự cân bằng giữa các yếu tố như kích thước nhỏ, suy hao thấp, và độ ổn định cao. Các phương pháp mô phỏng số học như FDTD và BPM thường được sử dụng để phân tích và tối ưu hóa thiết kế. Theo tài liệu, một tham số quan trọng của bộ vi cộng hưởng là hệ số phẩm chất Q của nó (quality factor (Q)), được tính theo công thức: Q ≈ (2πngR)/(λ(1-ατ)).

III. Phương Pháp Thiết Kế Vi Cộng Hưởng Cho Xử Lý Tín Hiệu Quang

Có nhiều phương pháp thiết kế vi cộng hưởng cho xử lý tín hiệu quang. Một phương pháp phổ biến là sử dụng cấu trúc giao thoa đa mode (MMI) kết hợp với vi cộng hưởng. Cấu trúc này cho phép tạo ra các chức năng như làm nhanh, làm chậm ánh sáng, và lọc quang. Việc thiết kế đòi hỏi sự hiểu biết sâu sắc về nguyên lý hoạt động của MMI và vi cộng hưởng, cũng như khả năng sử dụng các công cụ mô phỏng số học. Theo tài liệu, trong những năm gần đây, việc điều khiển vận tốc ánh sáng được quan tâm bởi nhiều nhà khoa học trên khắp thế giới vì nó là cơ sở để xây dựng nhiều ứng dụng trong hệ thống thông tin toàn quang và tính toán quang hiệu năng cao.

3.1. Sử Dụng Giao Thoa Đa Mode MMI Trong Thiết Kế Vi Cộng Hưởng

Giao thoa đa mode (MMI) là một thành phần quan trọng trong nhiều thiết kế vi cộng hưởng. MMI cho phép chia và kết hợp tín hiệu quang một cách hiệu quả, tạo ra các chức năng phức tạp như lọc quang và chuyển mạch quang. Việc thiết kế MMI đòi hỏi sự cân bằng giữa kích thước, suy hao, và độ đồng đều của tín hiệu. Cấu trúc trọng tâm của một cấu kiện giao thoa đa mode (MMI) là một ống dẫn sóng được thiết kế để hỗ trợ một số lượng lớn các mode sóng.

3.2. Thiết Kế Vi Cộng Hưởng Cho Ứng Dụng Làm Nhanh Chậm Ánh Sáng

Khả năng làm nhanh và làm chậm ánh sáng là một ứng dụng quan trọng của vi cộng hưởng. Cấu trúc vi cộng hưởng có thể được thiết kế để thay đổi vận tốc nhóm của ánh sáng, tạo ra các bộ trễ quang và bộ nhớ quang. Việc thiết kế đòi hỏi sự điều chỉnh chính xác các thông số của vi cộng hưởng và MMI. Nếu tạo ra được một cấu trúc có khả năng làm nhanh và làm chậm ánh sáng thì các bộ trễ quang, bộ đệm, bộ nhớ quang có thể được tạo thành và ứng dụng trong bảo mật thông tin, thông tin quang tử.

IV. Ứng Dụng Thực Tế Của Vi Cộng Hưởng Trong Thông Tin Quang

Vi cộng hưởng có nhiều ứng dụng thực tế trong thông tin quang. Chúng được sử dụng trong các bộ lọc quang, bộ chuyển mạch quang, bộ điều chế quang, và cảm biến quang. Việc tích hợp vi cộng hưởng vào các mạch quang tích hợp (PIC) cho phép tạo ra các thiết bị nhỏ gọn và hiệu quả. Theo tài liệu, các bộ vi cộng hưởng có thể được kết nối với nhau theo nhiều tầng nối tiếp hoặc song song để tạo thành các bộ lọc quang có đặc tính mong muốn, tuy nhiên khi đó hệ số ghép phải được tính toán rất cẩn thận.

4.1. Vi Cộng Hưởng Trong Bộ Lọc Quang và Bộ Ghép Kênh Quang

Vi cộng hưởng được sử dụng rộng rãi trong bộ lọc quang và bộ ghép kênh quang. Chúng cho phép chọn lọc các bước sóng cụ thể, tạo ra các kênh truyền dẫn độc lập. Việc thiết kế bộ lọc quang và bộ ghép kênh quang đòi hỏi sự điều chỉnh chính xác các thông số của vi cộng hưởng để đạt được hiệu suất mong muốn. Các bộ vi cộng hưởng có thể được kết nối với nhau theo nhiều tầng nối tiếp hoặc song song để tạo thành các bộ lọc quang có đặc tính mong muốn.

4.2. Vi Cộng Hưởng Trong Cảm Biến Quang và Ứng Dụng Sinh Học

Vi cộng hưởng cũng được sử dụng trong cảm biến quang và các ứng dụng sinh học. Sự thay đổi trong môi trường xung quanh vi cộng hưởng có thể làm thay đổi tần số cộng hưởng, cho phép phát hiện các chất hóa học và sinh học. Việc thiết kế cảm biến quang dựa trên vi cộng hưởng đòi hỏi sự tối ưu hóa độ nhạy và độ chọn lọc. Bộ vi cộng hưởng đã được tích hợp vào các cảm biến quang.

V. Mô Phỏng và Đánh Giá Hiệu Năng Vi Cộng Hưởng Phần Mềm Phương Pháp

Mô phỏng là một bước quan trọng trong thiết kế vi cộng hưởng. Các phần mềm mô phỏng như COMSOL, Lumerical, RSoft, và Optiwave cho phép phân tích và đánh giá hiệu năng của vi cộng hưởng trước khi chế tạo. Các phương pháp mô phỏng phổ biến bao gồm FDTD, BPM, và FEM. Theo tài liệu, việc xác định chính xác các biểu thức giải tích của trường điện từ của sóng quang truyền trong ống dẫn sóng chỉ có thể giải được bằng các biểu thức giải tích một cách tường minh trong những điều kiện ống dẫn sóng với dạng hình học đơn giản.

5.1. Phương Pháp Sai Phân Hữu Hạn Miền Thời Gian FDTD Trong Mô Phỏng

Phương pháp sai phân hữu hạn miền thời gian (FDTD) là một phương pháp mô phỏng số học mạnh mẽ cho phép phân tích các cấu trúc quang phức tạp. FDTD giải các phương trình Maxwell trong miền thời gian, cho phép mô phỏng sự lan truyền của ánh sáng trong vi cộng hưởng. Lưới Yee để giải phương trình Maxwell trong phương pháp FDTD.

5.2. Phương Pháp Truyền Chùm BPM Trong Mô Phỏng Vi Cộng Hưởng

Phương pháp truyền chùm (BPM) là một phương pháp mô phỏng số học hiệu quả cho phép phân tích sự lan truyền của ánh sáng trong các ống dẫn sóng. BPM giả định rằng ánh sáng lan truyền theo một hướng chính, cho phép giảm thiểu thời gian tính toán. Kết quả mô phỏng dùng BPM cho bộ ghép 4x4 MMI với (a) tín hiệu vào cổng 1 và (b) tín hiệu vào cổng 2.

VI. Xu Hướng Phát Triển và Tương Lai Của Vi Cộng Hưởng Quang

Vi cộng hưởng quang tiếp tục là một lĩnh vực nghiên cứu và phát triển sôi động. Các xu hướng phát triển bao gồm việc sử dụng các vật liệu mới, thiết kế các cấu trúc phức tạp hơn, và tích hợp vi cộng hưởng vào các hệ thống thông tin quang tiên tiến. Tương lai của vi cộng hưởng hứa hẹn nhiều ứng dụng tiềm năng trong xử lý tín hiệu quang, cảm biến quang, và các lĩnh vực khác. Sự cần thiết của kỹ thuật và công nghệ dẫn đến một vấn đề quan trọng là phát triển các linh kiện, thiết bị sử dụng các mạch quang tích hợp, thay thế cho các mạch điện tử để nâng cao khả năng truyền tải tín hiệu với tốc độ cao, nâng cao khả năng xử lý tín hiệu ở tốc độ cao, giảm kích thước và giảm tiêu hao năng lượng.

6.1. Nghiên Cứu Vật Liệu Mới Cho Vi Cộng Hưởng Hiệu Năng Cao

Nghiên cứu vật liệu mới là một hướng phát triển quan trọng trong lĩnh vực vi cộng hưởng. Các vật liệu mới có thể có chỉ số khúc xạ cao hơn, suy hao thấp hơn, hoặc khả năng tương thích tốt hơn với các quy trình chế tạo. Việc tìm kiếm và phát triển các vật liệu mới có thể mở ra những khả năng mới cho vi cộng hưởng.

6.2. Tích Hợp Vi Cộng Hưởng Vào Mạch Tích Hợp Quang Tử PIC

Tích hợp vi cộng hưởng vào mạch tích hợp quang tử (PIC) là một xu hướng quan trọng. PIC cho phép tích hợp nhiều thành phần quang trên một chip duy nhất, tạo ra các hệ thống nhỏ gọn và hiệu quả. Việc tích hợp vi cộng hưởng vào PIC có thể mở ra những ứng dụng mới trong thông tin quang, cảm biến quang, và các lĩnh vực khác. Từ đó, hoàn thiện cấu trúc mạng để tiến tới việc đạt được các mạng toàn quang trong tương lai (All Optical Networks – AONs).

06/06/2025
Nghiên cứu thiết kế bộ làm nhanh làm chậm ánh sáng sử dụng cấu trúc vi cộng hưởng ứng dụng trong xử lý thông tin quang cấp trường

Trích đoạn nội dung tài liệu

Chương 1, đề tài đã nghiên cứu về cấu trúc vi công hưởng, nguyên lý hoạt động của cấu trúc vi cộng hưởng và ứng dụng của chúng. Bộ vi cộng hưởng có rất nhiều ứng dụng, đặc biệt nếu hệ số ghép có thể thay đổi được thì các ứng dụng của bộ vi cộng hưởng sẽ càng lớn. Bộ vi cộng hưởng đã được tích hợp vào các cảm biến quang, chuyển mạch quang và bộ ghép/tách kênh quang theo bước sóng bằng các bộ lọc xen rẽ kênh quang. Các bộ lọc quang có đặc tính như mong muốn khi ta sử dụng các bộ vi cộng hưởng để ghép nối với nhau theo nhiều tầng nối tiếp hoặc song song.

Bộ vi cộng hưởng kết hợp với các bộ ghép giao thoa đa mode MMI cũng có thể tạo ra cấu trúc phản xạ có ý nghĩa rất quan trọng trong thiết kế laser, tạo ra ánh sáng nhanh và ánh sáng chậm, ứng dụng trong các hệ thống xử lý tín hiệu toàn quang như làm bộ kiểm tra chẵn lẻ, bộ ghép nối quang, chia công suất quang, kết hợp quang, điều chế quang, các mạch logic quang, các bộ tạo mã quang,. THIẾT KẾ BỘ LÀM NHANH, LÀM CHẬM ÁNH SÁNG SỬ DỤNG CẤU TRÚC VI CỘNG HƢỞNG ỨNG DỤNG TRONG XỬ LÝ THÔNG TIN QUANG 2. Cấu trúc bộ vi cộng hƣởng kết hợp cấu trúc giao thoa đa mode Nguyên lý cơ bản của ống dẫn sóng giao thoa đa mode là nhiều mode tồn tại trong một ống dẫn sóng. Sự truyền các mode trong một ống dẫn sóng có thể được mô tả bởi hệ phương trình Maxwell xét theo phương diện quang sóng hoặc mô tả theo phương pháp quang hình (ray optic).

Phương pháp quang hình có thể mô tả đơn giản, tường minh và trực tiếp để hiểu các mode trong ống dẫn sóng. Tuy nhiên, phương pháp mô tả quang lý (về tính sóng của ánh sáng) bởi hệ phương trình Maxwell mà trực tiếp dẫn xuất là phương trình Helmholtz kinh điển đạt được nhiều thông tin một cách tường minh theo quan điểm trường điện từ của sóng ánh sáng. Nghiên cứu về ống dẫn sóng quang về sự truyền sóng và phân bố mode của các thành phần điện trường, từ trường trong ống dẫn sóng bằng phương trình Helmholtz (là những phương trình vi phân đạo hàm riêng cấp hai - còn được gọi là các phương trình vi phân parabol) dẫn đến sự cần thiết phải giải các phương trình vi phân đạo hàm riêng bằng phương pháp toán giải tích là rất khó khăn. Việc xác định chính xác các biểu thức giải tích của trường điện từ của sóng quang truyền trong ống dẫn sóng chỉ có thể giải được bằng các biểu thức giải tích một cách tường minh trong những điều kiện ống dẫn sóng với dạng hình học đơn giản.

Nói chung, việc giải phương trình Helmholtz để nghiên cứu về các ống dẫn sóng và sự truyền sóng để tìm hiểu chi tiết về các đặc trưng vật lý của sóng điện từ cần phải giải quyết bằng các phương pháp xấp xỉ như: xấp xỉ bằng biến đổi Fourier hoặc các phương pháp phần tử hữu hạn FEM (finite element method) , phương pháp sai phân hữu hạn FDM (finite difference method),… Các phương pháp đó gọi chung là các phương pháp mô phỏng số học (numerics simulation). Cơ sở truyền sóng trong ống dẫn sóng Chúng ta biết rằng về mặt quang sóng thì ánh sáng là một loại sóng điện từ, do vậy truyền sóng ánh sáng trong môi trường truyền sóng tuân theo hệ phương trình Maxwell nổi tiếng: B  E    Jm (2.4) Ở đây, E là véc tơ cường độ điện trường, H là véc tơ cường độ từ trường, D là véc tơ cảm ứng điện và B là véc tơ cảm ứng từ, J m là véc tơ mật độ dòng từ, J e là véc tơ mật độ dòng điện,  e và  m lần lượt là các véc tơ mật độ điện tích và mật độ từ tích. Theo nguyên lý toán học về toán tử, chúng ta có đẳng thức:    A  0  (2.5) Véc tơ Pointing được định nghĩa là một tích có hướng sau: P  EH (2.6) Để ý rằng, các tính chất quang học và vật liệu truyền sóng trong môi trường đẳng hướng, chúng ta có các giả thiết như sau: - Không có điện tích tự do hoặc các nguồn dòng: e  0 , m  0 , J e  0 , Jm 0 - Vật liệu không có từ tính: hệ số từ thẩm tương đối bằng 1. - Cường độ trường là đủ nhỏ để quan hệ giữa cảm ứng điện D và cường độ điện trường E là tuyến tính.

Ta lại có các quan hệ giữa các đại lượng sau: D   r 0 E B   r 0 H J  E Ở đây, εr và µr lần lượt là hằng số điện môi và hệ số từ thẩm tương đối; ε0 và µ0 tương ứng là các hằng số độ điện thẩm tuyệt đối và độ từ thẩm tuyệt đối (trong chân không) có giá trị: ε0 = 8.10-7 H/m, σ là điện dẫn suất. Sử dụng các phép biến đổi toán học cho các toán tử véc tơ, từ năm phương trình đầu tiên kết hợp với đẳng thức:    A    A  2 A và do không có điện trường ngoài và môi trường truyền sóng không dẫn điện cũng như không có từ tính, chúng ta có thể thu gọn được các phương trình của hệ Maxwell là:  r  0 r 0  2 E 2 E  0 (2.8)  2t Chú ý rằng ta có: µr = 1. Với trường điện từ là những sóng dao động điều hòa phụ thuộc thời gian, chúng ta có thể viết trong hệ tọa độ Decartes: 10 E  E  x, y, z  e jt H  H  x, y, z  e jt Thế vào các phương trình (2.8), chúng ta thu được:  2 E   k 2  j0  E  0 (2.10) 2 2 Với k  r  n là biên độ véc tơ sóng, n   r là hệ số chiết suất,  và  lần 2 0 0 lượt là các toán tử nabla (Hamilton) và toán tử Laplace, xác định như sau:         ix , i y , iz  (2.12) x 2 y 2 z 2 Với: ix, iy, iz lần lượt là các véc tơ đơn vị trên các trục x, y, z của hệ trục tọa độ Decartes. Trong không gian hai chiều, xét mặt phẳng xy thì phương trình điện trường viết là: 2 E 2 E  2   n 2 (x, y)k 02 -β 2  E  0 (2.13) x 2 y Phương trình 2.13 chính là phương trình Helmholtz nổi tiếng.

Ống dẫn sóng đa mode và phân tích truyền mode Phương pháp phân tích truyền mode –MPA (mode propagation method) hiểu theo nghĩa đầy đủ về mặt lý thuyết là để mô tả hiện tượng giao thoa đa mode trong ống dẫn sóng. Phương pháp này không chỉ hỗ trợ những yêu cầu cơ bản cho mô hình phân tích về mặt số học mà còn phân tích cơ chế giao thoa bên trong ống dẫn sóng. Ở đây, ta sử dụng phân tích truyền mode để công thức hóa ảnh có tính chu kỳ. Phương pháp này đầu tiên đưa vào một trường đầu vào, sau đó nó sẽ kích thích cơ chế giao thoa và tự chụp ảnh trong miền ống dẫn sóng đa mode, truyền các mode được dẫn, tính toán trường đầu ra bằng tái kết hợp các trường được truyền.

Cấu trúc trọng tâm của một cấu kiện giao thoa đa mode (MMI) là một ống dẫn sóng được thiết kế để hỗ trợ một số lượng lớn các mode sóng (thông thường: số lượng mode được dẫn lớn hơn hoặc bằng 3). Để phát ánh sáng vào trong và phục hồi ánh sáng từ ống dẫn sóng đa mode, một số các ống dẫn sóng truy nhập (access waveguides) được bố trí tại điểm đầu vào và kết thúc của ống dẫn sóng đa mode (các ống dẫn sóng truy nhập thường là đơn mode). Những cấu trúc như vậy được gọi là bộ ghép giao thoa đa mode NxM (như Hình 2. Ở dây: N và M là số lượng đầu vào và ra một cách tương ứng.

Ống dẫn sóng ba chiều với phương pháp phân tích truyền 11 mode được kết hợp với tính toán phần chéo hai chiều bằng các phương pháp phần tử hữu hạn hoặc là sai phân hữu hạn. Tuy nhiên, thường các ống dẫn sóng đa mode có chiều theo trục ngang (transverse) lớn hơn nhiều so với chiều dày (lateral), có thể giả thiết các mode có dạng thể hiện theo chiều trục ngang ở mọi nơi trong ống dẫn sóng. Sơ đồ của một ống dẫn sóng đa mode N×M theo hình chiếu bằng Hình 1.2 thể hiện một ống dẫn sóng hai chiều chiều với độ rộng WMMI , hệ số chiết suất (hiệu dụng) lõi nr và hệ số chiết suất vỏ (hiệu dụng) là nc. Ống dẫn sóng hỗ trợ m mode ngang với số mode tại bước sóng không gian tự do λ.

Quan hệ giữa số sóng ngang kxv và hằng số truyền βv của mode thứ ν có quan hệ với hệ số chiết suất lõi của ống dẫn sóng dạng sườn (rib/ridge waveguide) bởi phương trình tán sắc: k xv2  2  k02 nr2 (2.14) Với k0 là số sóng trong không gian tự do và được xác định bởi: 2 k0  (2.15)  Điều kiện hình thành sóng đứng: Wev kxv  (v  1) (2.16) Ở đây, độ rộng hiệu dụng mode tính theo độ sâu thẩm thấu của mỗi trường mode kết hợp với dịch Goos-Hanchen tại biên. Với các ống dẫn sóng tương sai khác hệ số chiết suất giữa lớp lõi và vỏ cao thì độ sâu thẩm thấu là rất nhỏ nên độ rộng mode hiệu dụng xấp xỉ với độ rộng hiệu dụng, được cho bởi: 2    n  1 Wev  We  WMMI     c  (2.17)     nr  nr2  nc2 12 Hình 2. Biểu diễn hai chiều của ống dẫn sóng hệ số chiết suất bậc hai chiều Ở đây σ = 0 cho mode phân cực TE và σ = 1 cho mode phân cực TM. Bằng 2 cách sử dụng xấp xỉ hàm Taylor bậc hai với với điều kiện: k xy k02 nr2 , hằng số truyền  r có thể được rút gọn từ các phương trình (2.18) 4nr w e2 Do đó, hằng số truyền trong một ống dẫn sóng đa mode chiết suất bậc cho thấy sự phụ thuộc bình phương với số mode ν.

Bằng cách định nghĩa L là nửa chiều dài phách (half-beat length) của hai mode bậc thấp nhất:  4nr w e2 L   (2.19) 0  1 3 Khoảng cách các hằng số truyền được viết lại là : v(v  2) (0  v )  (2.
