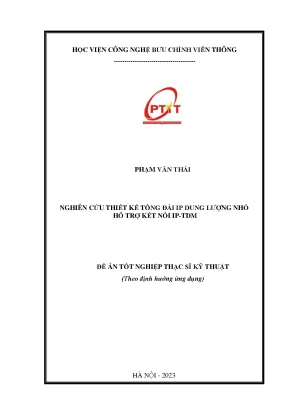

Nghiên Cứu Thiết Kế Tổng Đài IP Dung Lượng Nhỏ Hỗ Trợ Kết Nối IP-TDM

Luận văn thạc sĩ phân tích nghiên cứu thiết kế tổng đài ip dung lượng nhỏ hỗ trợ kết nối ip tdm, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho thực tiễn.

• Tác giả: Phạm Văn Thái
• Người hướng dẫn: PGS. Nguyễn Tiến Ban
• Trường học: Học viện Công nghệ Bưu chính Viễn thông
• Chuyên ngành: Kỹ thuật Viễn thông
• Đề tài: Thiết Kế Tổng Đài IP Dung Lượng Nhỏ Hỗ Trợ Kết Nối IP-TDM
• Loại tài liệu: Đề án tốt nghiệp thạc sĩ kỹ thuật
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU PHẦN MỀM TỔNG ĐÀI IP MÃ NGUỒN MỞ VÀ CÁC ỨNG DỤNG
• 1.1. Khái quát về sự phát triển, các đặc điểm, tính năng của tổng đài IP mã nguồn mở
• 1.2. Sự phát triển của tổng đài IP mã nguồn mở
• 1.3. Đặc điểm, tính năng chính của tổng đài IP mã nguồn mở
• 1.4. Một số ứng dụng phổ biến sử dụng phần mềm tổng đài IP Asterisk
• 2. CHƯƠNG 2: XÂY DỰNG CHỈ TIÊU TÍNH NĂNG, PHƯƠNG ÁN THIẾT KẾ
• 2.1. Xây dựng chỉ tiêu, tính năng kỹ thuật cho thiết bị tổng đài IP dung lượng nhỏ, hỗ trợ kết nối IP-TDM
• 2.2. Các căn cứ xây dựng chỉ tiêu, tính năng kỹ thuật
• 2.3. Chỉ tiêu, tính năng kỹ thuật thiết bị
• 2.4. Khảo sát phương án thiết kế phần cứng
• 2.5. Thiết kế sơ đồ khối tổng thể
• 2.6. Thiết kế sơ đồ khối
• 2.7. Xây dựng phương án thiết kế phần mềm
• 2.8. Kết luận chương
• 3. CHƯƠNG 3: THIẾT KẾ PHẦN CỨNG
• 3.1. Thiết kế phần cứng thiết bị
• 3.2. Thiết kế khối nguồn
• 3.3. Thiết kế khối IP
• 3.4. Thiết kế khối TDM
• 3.5. Xây dựng phương pháp kiểm tra, thử nghiệm
• 3.6. Kết quả kiểm tra, thử nghiệm
• 3.7. Kết luận chương
• MỞ ĐẦU
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÁC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Thiết Kế Tổng Đài IP Hỗ Trợ IP TDM Lợi Ích

Tổng đài IP, hay chuyển mạch mềm (Softswitch), đang thay thế dần các hệ thống điện thoại truyền thống TDM (Time Division Multiplexing) nhờ ưu điểm vượt trội. Tuy nhiên, quá trình chuyển đổi này đòi hỏi sự tồn tại song song của cả hai nền tảng. Do đó, các thiết bị chuyển đổi kết nối hai chiều từ trung kế IP sang trung kế E1 trở nên cần thiết. Các thiết bị này đóng vai trò cầu nối, kết nối tổng đài TDM (sử dụng trung kế E1) với Softswitch (sử dụng trung kế IP). Đề tài "Nghiên cứu thiết kế tổng đài IP dung lượng nhỏ hỗ trợ kết nối IP-TDM" tập trung vào giải pháp này. Công nghệ thông tin phát triển mạnh mẽ, cung cấp các dịch vụ đa phương tiện trên nền tảng IP. Tổng đài TDM gần như không còn được sản xuất, thay vào đó là tổng đài IP, Softswitch, và các thiết bị Media Gateway đa năng. Các hãng viễn thông lớn đã chuyển đổi sang nền tảng IP, Cloud PBX.

1.1. Ưu Điểm Của Tổng Đài IP So Với Tổng Đài TDM Truyền Thống

Tổng đài IP vượt trội hơn tổng đài TDM về khả năng cung cấp dịch vụ đa phương tiện (thoại, hình ảnh, tin nhắn). Nó hỗ trợ các giao thức kết nối đa dạng (SIP, H.323) và dễ dàng tích hợp với các ứng dụng khác. Hơn nữa, tổng đài IP linh hoạt hơn trong việc mở rộng và quản lý, đồng thời giúp tiết kiệm chi phí nhờ sử dụng hạ tầng mạng hiện có. Việc chuyển đổi sang tổng đài IP giúp doanh nghiệp nâng cao hiệu quả liên lạc và tận dụng các công nghệ mới nhất. Giải pháp mã nguồn mở Asterisk được đánh giá cao về khả năng tùy biến, mở rộng.

1.2. Vai Trò Của Kết Nối IP TDM Trong Quá Trình Chuyển Đổi Số

Việc thay thế tổng đài TDM truyền thống bằng tổng đài IP chưa được thực hiện đồng bộ do chi phí và tính phức tạp. Do đó, thiết bị tổng đài IP hỗ trợ kết nối IP-TDM đóng vai trò quan trọng trong kiến trúc Softswitch. Nó cho phép các tổng đài IP dễ dàng kết nối với mạng điện thoại PSTN truyền thống. Đề án tập trung nghiên cứu giải pháp thiết kế và chế tạo thiết bị tổng đài IP dung lượng nhỏ hỗ trợ kết nối IP-TDM. Giải pháp phần cứng TDM kết hợp bo mạch máy tính công nghiệp, ứng dụng phần mềm mã nguồn mở Asterisk và trình điều khiển DAHDI để xây dựng phần cứng và phần mềm.

II. Thách Thức Thiết Kế Tổng Đài IP TDM Dung Lượng Nhỏ Hiện Nay

Thiết kế tổng đài IP dung lượng nhỏ hỗ trợ kết nối IP-TDM đối mặt với nhiều thách thức. Cần đảm bảo hiệu suất cao, độ tin cậy và khả năng tương thích với các giao thức khác nhau. Yêu cầu về kích thước nhỏ gọn, tiêu thụ điện năng thấp cũng là những yếu tố quan trọng. Việc tích hợp các công nghệ TDM và IP đòi hỏi kiến thức chuyên sâu về cả hai lĩnh vực. Bảo mật cũng là một vấn đề cần được quan tâm đặc biệt. Chi phí sản xuất và duy trì phải được tối ưu hóa để đảm bảo tính cạnh tranh. Việc lựa chọn phần cứng và phần mềm phù hợp đóng vai trò then chốt trong việc vượt qua những thách thức này.

2.1. Khó Khăn Về Tích Hợp Công Nghệ IP Và TDM Phức Tạp

Tích hợp công nghệ IP và TDM đặt ra nhiều thách thức kỹ thuật. Các giao thức khác nhau cần được xử lý một cách trơn tru để đảm bảo chất lượng cuộc gọi. Việc chuyển đổi giữa các định dạng âm thanh khác nhau cũng cần được thực hiện hiệu quả. Các vấn đề về đồng bộ hóa thời gian và xử lý tín hiệu cũng cần được giải quyết. Sự khác biệt về kiến trúc mạng và giao thức truyền dẫn đòi hỏi các kỹ sư phải có kiến thức chuyên sâu về cả hai lĩnh vực. Hơn nữa, chi phí đầu tư và duy trì cho các thiết bị hỗ trợ cả IP và TDM có thể cao hơn so với các giải pháp đơn thuần.

2.2. Vấn Đề Bảo Mật Cho Tổng Đài IP TDM và Giải Pháp

Bảo mật là một vấn đề quan trọng đối với tổng đài IP-TDM. Các cuộc tấn công có thể gây ra gián đoạn dịch vụ, mất dữ liệu và thiệt hại tài chính. Các lỗ hổng bảo mật cần được xác định và khắc phục kịp thời. Các biện pháp bảo mật như tường lửa, mã hóa và xác thực cần được triển khai để bảo vệ hệ thống. Thường xuyên cập nhật phần mềm và vá lỗi bảo mật là rất quan trọng. Cần có các quy trình và chính sách bảo mật rõ ràng để đảm bảo an toàn cho hệ thống. Các giải pháp bảo mật phải được thiết kế phù hợp với quy mô và nhu cầu của từng doanh nghiệp.

III. Cách Thiết Kế Phần Cứng Tổng Đài IP TDM Dung Lượng Nhỏ

Thiết kế phần cứng cho tổng đài IP-TDM dung lượng nhỏ đòi hỏi sự cân nhắc kỹ lưỡng về các thành phần, kiến trúc và hiệu suất. Việc lựa chọn bộ xử lý, bộ nhớ và giao diện kết nối phù hợp là rất quan trọng. Khối nguồn cần được thiết kế để cung cấp điện năng ổn định và hiệu quả. Khối IP cần hỗ trợ các giao thức VoIP phổ biến. Khối TDM cần đảm bảo khả năng tương thích với các giao thức TDM khác nhau. Quá trình thiết kế cần tuân thủ các tiêu chuẩn về an toàn điện và tương thích điện từ. Việc kiểm tra và thử nghiệm kỹ lưỡng là cần thiết để đảm bảo chất lượng và độ tin cậy của sản phẩm.

3.1. Lựa Chọn Vi Mạch Cho Khối IP và Khối TDM

Việc lựa chọn vi mạch cho khối IP và khối TDM là rất quan trọng. Đối với khối IP, cần chọn các vi mạch có khả năng xử lý gói tin nhanh chóng và hiệu quả. Các vi mạch hỗ trợ các giao thức VoIP phổ biến như SIP, RTP, và RTCP là cần thiết. Đối với khối TDM, cần chọn các vi mạch có khả năng xử lý tín hiệu TDM và chuyển đổi giữa các định dạng khác nhau. Khả năng tương thích với các giao thức TDM khác nhau như E1, T1, và PRI cũng cần được xem xét. Lựa chọn bộ vi xử lý, bộ nhớ và giao diện kết nối phù hợp với yêu cầu của hệ thống.

3.2. Thiết Kế Khối Nguồn Ổn Định Cho Tổng Đài IP TDM

Khối nguồn đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định của tổng đài IP-TDM. Cần thiết kế khối nguồn có khả năng cung cấp điện năng ổn định và hiệu quả cho tất cả các thành phần của hệ thống. Khối nguồn cần có các tính năng bảo vệ như quá áp, quá dòng và ngắn mạch. Cần lựa chọn các linh kiện có chất lượng cao và độ tin cậy cao. Thiết kế phải đảm bảo tuân thủ các tiêu chuẩn về an toàn điện và tương thích điện từ. Khối nguồn phải có khả năng hoạt động trong môi trường nhiệt độ và độ ẩm khác nhau.

IV. Xây Dựng Phần Mềm Tổng Đài IP TDM Asterisk và DAHDI

Phần mềm là trái tim của tổng đài IP-TDM. Việc lựa chọn và xây dựng phần mềm phù hợp là rất quan trọng. Phần mềm cần hỗ trợ các tính năng như định tuyến cuộc gọi, quản lý người dùng, ghi âm cuộc gọi và thống kê cuộc gọi. Nó cũng cần có khả năng tích hợp với các ứng dụng khác như CRM và email. Phần mềm mã nguồn mở như Asterisk là một lựa chọn phổ biến. Trình điều khiển DAHDI của Digium giúp kết nối phần mềm Asterisk với phần cứng TDM. Quá trình xây dựng phần mềm cần tuân thủ các nguyên tắc về thiết kế mô-đun, tái sử dụng mã và kiểm thử tự động.

4.1. Ứng Dụng Phần Mềm Asterisk Cho Tổng Đài IP

Asterisk là một phần mềm tổng đài IP mã nguồn mở mạnh mẽ và linh hoạt. Nó cung cấp nhiều tính năng như định tuyến cuộc gọi, quản lý người dùng, ghi âm cuộc gọi và thống kê cuộc gọi. Asterisk có khả năng tích hợp với các ứng dụng khác như CRM và email. Nó hỗ trợ nhiều giao thức VoIP phổ biến như SIP, H.323 và IAX. Asterisk có một cộng đồng phát triển lớn và được hỗ trợ bởi nhiều nhà cung cấp phần cứng và phần mềm. Nó là một lựa chọn phổ biến cho các doanh nghiệp và tổ chức muốn xây dựng hệ thống tổng đài IP riêng.

4.2. Sử Dụng DAHDI Để Kết Nối Asterisk Với Phần Cứng TDM

DAHDI (Digium Asterisk Hardware Device Interface) là một trình điều khiển phần cứng giúp kết nối phần mềm Asterisk với phần cứng TDM. Nó cung cấp các API cho phép Asterisk giao tiếp với các card TDM như E1, T1 và PRI. DAHDI hỗ trợ nhiều loại card TDM khác nhau từ nhiều nhà sản xuất khác nhau. Nó là một thành phần quan trọng trong việc xây dựng tổng đài IP-TDM sử dụng phần mềm Asterisk. DAHDI giúp đơn giản hóa quá trình tích hợp phần cứng TDM với phần mềm Asterisk.

V. Kiểm Tra Thử Nghiệm Tổng Đài IP TDM Đảm Bảo Chất Lượng

Kiểm tra và thử nghiệm là giai đoạn quan trọng để đảm bảo chất lượng và độ tin cậy của tổng đài IP-TDM. Các bài kiểm tra cần bao gồm kiểm tra chức năng, kiểm tra hiệu suất, kiểm tra bảo mật và kiểm tra độ bền. Kiểm tra chức năng cần đảm bảo rằng tất cả các tính năng hoạt động đúng như mong đợi. Kiểm tra hiệu suất cần đánh giá khả năng xử lý cuộc gọi đồng thời và độ trễ. Kiểm tra bảo mật cần xác định và khắc phục các lỗ hổng bảo mật. Kiểm tra độ bền cần đánh giá khả năng hoạt động ổn định trong thời gian dài. Kết quả kiểm tra cần được ghi lại và phân tích để cải thiện thiết kế.

5.1. Phương Pháp Kiểm Tra Chức Năng Tổng Đài IP TDM

Kiểm tra chức năng là quá trình xác minh rằng tất cả các tính năng của tổng đài IP-TDM hoạt động đúng như mong đợi. Các bài kiểm tra cần bao gồm kiểm tra định tuyến cuộc gọi, kiểm tra quản lý người dùng, kiểm tra ghi âm cuộc gọi và kiểm tra thống kê cuộc gọi. Cần tạo các tình huống kiểm tra khác nhau để đảm bảo rằng các tính năng hoạt động trong các điều kiện khác nhau. Kết quả kiểm tra cần được ghi lại và phân tích để xác định các lỗi và cải thiện thiết kế. Cần sử dụng các công cụ kiểm tra tự động để tăng tốc quá trình kiểm tra.

5.2. Đánh Giá Hiệu Suất Khả Năng Chịu Tải Tổng Đài

Đánh giá hiệu suất và khả năng chịu tải là quá trình xác định khả năng xử lý cuộc gọi đồng thời và độ trễ của tổng đài IP-TDM. Cần sử dụng các công cụ kiểm tra tải để mô phỏng các tình huống tải khác nhau. Cần đo lường các chỉ số hiệu suất như số lượng cuộc gọi đồng thời, độ trễ, và tỷ lệ mất gói tin. Kết quả kiểm tra cần được phân tích để xác định các nút thắt cổ chai và cải thiện thiết kế. Cần đảm bảo rằng tổng đài có thể đáp ứng yêu cầu về hiệu suất của doanh nghiệp hoặc tổ chức.

VI. Tổng Kết Hướng Phát Triển Tổng Đài IP Dung Lượng Nhỏ IP TDM

Tổng đài IP dung lượng nhỏ hỗ trợ kết nối IP-TDM đóng vai trò quan trọng trong quá trình chuyển đổi từ công nghệ TDM sang IP. Nghiên cứu thiết kế tổng đài IP-TDM dung lượng nhỏ đòi hỏi kiến thức chuyên sâu về cả hai lĩnh vực. Phần mềm mã nguồn mở như Asterisk và trình điều khiển DAHDI giúp đơn giản hóa quá trình phát triển. Kiểm tra và thử nghiệm kỹ lưỡng là cần thiết để đảm bảo chất lượng và độ tin cậy của sản phẩm. Trong tương lai, tổng đài IP-TDM sẽ tiếp tục phát triển với các tính năng mới và hiệu suất cao hơn.

6.1. Triển Vọng Phát Triển Tổng Đài IP Trong Tương Lai

Triển vọng phát triển của tổng đài IP trong tương lai là rất lớn. Các công nghệ mới như 5G, điện toán đám mây và trí tuệ nhân tạo sẽ mở ra nhiều cơ hội mới cho tổng đài IP. Tổng đài IP sẽ trở nên thông minh hơn, linh hoạt hơn và dễ sử dụng hơn. Nó sẽ tích hợp với các ứng dụng khác như CRM, email và các ứng dụng cộng tác. Tổng đài IP sẽ đóng vai trò quan trọng trong việc chuyển đổi số của doanh nghiệp và tổ chức.

6.2. Ứng Dụng Thực Tế Tiềm Năng Của Kết Nối IP TDM

Kết nối IP-TDM có nhiều ứng dụng thực tế và tiềm năng. Nó cho phép các doanh nghiệp và tổ chức tận dụng các thiết bị TDM hiện có trong khi chuyển đổi sang công nghệ IP. Nó giúp kết nối các hệ thống điện thoại khác nhau và cung cấp các dịch vụ liên lạc thống nhất. Nó có thể được sử dụng trong các môi trường như văn phòng, trung tâm liên lạc và các hệ thống khẩn cấp. Kết nối IP-TDM là một giải pháp linh hoạt và hiệu quả cho các doanh nghiệp và tổ chức muốn chuyển đổi sang công nghệ IP.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghệ thông tin phát triển nhanh chóng, tổng đài IP đã trở thành giải pháp chủ đạo thay thế cho các hệ thống tổng đài TDM truyền thống. Theo ước tính, tổng đài IP mã nguồn mở đã được ứng dụng rộng rãi trong gần hai thập kỷ qua, với các phần mềm như Asterisk chiếm ưu thế nhờ tính linh hoạt và khả năng tùy chỉnh cao. Tuy nhiên, quá trình chuyển đổi từ tổng đài TDM sang tổng đài IP chưa được thực hiện đồng bộ do chi phí đầu tư lớn và sự tồn tại song song của hai nền tảng công nghệ. Điều này đặt ra nhu cầu cấp thiết về thiết kế các thiết bị tổng đài IP dung lượng nhỏ, hỗ trợ kết nối IP-TDM nhằm tạo cầu nối giữa mạng IP và mạng PSTN truyền thống.

Mục tiêu nghiên cứu của luận văn là thiết kế một tổng đài IP dung lượng nhỏ, có khả năng hỗ trợ kết nối trung kế IP-TDM, đáp ứng nhu cầu dưới 50 người dùng với khả năng xử lý đồng thời 20 cuộc gọi IP-IP và 20 cuộc gọi IP-TDM. Phạm vi nghiên cứu tập trung vào thiết kế phần cứng và phần mềm của thiết bị, sử dụng phần mềm tổng đài IP mã nguồn mở Asterisk và các linh kiện phần cứng chuyên dụng, trong đó có bo mạch máy tính công nghiệp và các vi mạch ASIC cho giao tiếp trung kế E1.

Nghiên cứu có ý nghĩa quan trọng trong việc thúc đẩy quá trình chuyển đổi công nghệ viễn thông, giúp các doanh nghiệp và tổ chức tiết kiệm chi phí đầu tư, đồng thời nâng cao hiệu quả quản lý và vận hành hệ thống tổng đài. Các chỉ tiêu kỹ thuật và phương án thiết kế được xây dựng dựa trên các tiêu chuẩn quốc tế như G.703, G.704, MFC-R2, đảm bảo tính tương thích và hiệu suất hoạt động ổn định trong môi trường thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: công nghệ chuyển mạch mềm (Softswitch) và tổng đài IP mã nguồn mở. Công nghệ chuyển mạch mềm cho phép xử lý cuộc gọi trên nền tảng mạng IP, thay thế cho công nghệ chuyển mạch kênh truyền thống của tổng đài TDM. Tổng đài IP mã nguồn mở, tiêu biểu là phần mềm Asterisk, cung cấp nền tảng linh hoạt để xây dựng các hệ thống tổng đài đa dạng, hỗ trợ nhiều giao thức như SIP, RTP, và các chuẩn mã hóa âm thanh G.711, G.722.

Các khái niệm chuyên ngành quan trọng bao gồm:

• Trung kế E1: Giao diện truyền dẫn dữ liệu tốc độ 2048 kbps, chuẩn G.703/G.704, dùng trong kết nối tổng đài TDM.
• MFC-R2: Chuẩn báo hiệu trung kế trong mạng PSTN.
• DAHDI: Driver phần cứng điều khiển giao tiếp E1 trong hệ thống Asterisk.
• PCI-104: Chuẩn giao tiếp phần cứng giữa các mô-đun trong thiết bị.
• DPLL (Digital Phase Lock Loop): Mạch khóa pha số tạo và đồng bộ tín hiệu clock cho thiết bị.

Khung lý thuyết này giúp định hướng thiết kế phần cứng và phần mềm tổng đài IP dung lượng nhỏ, đảm bảo khả năng kết nối và tương thích với mạng PSTN truyền thống.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ tài liệu kỹ thuật, các tiêu chuẩn quốc tế về viễn thông, và phân tích các giải pháp tổng đài IP mã nguồn mở hiện có như Asterisk, Parabel Quaser-4PCI-PC104 và OpenVox D-110E. Phương pháp nghiên cứu bao gồm:

• Phân tích tài liệu kỹ thuật để xây dựng chỉ tiêu kỹ thuật và tính năng thiết bị.
• Thiết kế phần cứng theo mô hình mô-đun gồm khối IP, khối TDM và khối nguồn, sử dụng bo mạch máy tính công nghiệp Advantech PCM-9365 làm nền tảng phần cứng IP.
• Phát triển phần mềm dựa trên hệ điều hành Linux, cài đặt Asterisk và driver DAHDI tùy chỉnh để điều khiển phần cứng TDM.
• Thử nghiệm và kiểm tra thiết bị qua các bài test môi trường, đo tham số kỹ thuật luồng E1, kiểm tra giao thức báo hiệu SIP, TLS, RTP, SRTP, và đánh giá năng lực xử lý cuộc gọi đồng thời.

Cỡ mẫu nghiên cứu là thiết bị tổng đài IP dung lượng nhỏ với khả năng phục vụ 100 thuê bao IP, được thử nghiệm trong môi trường mô phỏng và thực tế tại phòng thí nghiệm của Học viện Công nghệ Bưu chính Viễn thông. Phương pháp chọn mẫu tập trung vào các linh kiện phần cứng phổ biến, dễ mua sắm và có độ tin cậy cao, nhằm đảm bảo tính khả thi và hiệu quả kinh tế của thiết kế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế phần cứng đáp ứng chỉ tiêu kỹ thuật: Thiết bị hỗ trợ 2 giao diện trung kế E1 chuẩn RJ45, tốc độ 2048 kbps ± 50 ppm, mã hóa HDB3, chuẩn báo hiệu MFC-R2, với trở kháng 120 Ω. Khối nguồn cho phép sử dụng đồng thời nguồn AC 220 V và DC 48 V, đảm bảo hoạt động liên tục. Kích thước thiết bị phù hợp chuẩn rack 19 inch, trọng lượng dưới 10 kg.

2. Khả năng xử lý cuộc gọi đồng thời: Thiết bị hỗ trợ tối thiểu 100 thuê bao IP đăng ký đồng thời, 20 cuộc gọi IP-IP và 20 cuộc gọi IP-TDM đồng thời. Kết quả thử nghiệm với phần mềm StarTrinity SIP Tester cho thấy thiết bị có thể xử lý ổn định 101 thuê bao IP đăng ký đồng thời, vượt chỉ tiêu đề ra.

3. Tính tương thích và bảo mật: Thiết bị tương thích với chuẩn báo hiệu SIP 2.729, hỗ trợ mã hóa thoại G.722, video codec H.264, và các giao thức bảo mật TLS, SRTP. Kiểm tra bắt tay báo hiệu SIP qua phần mềm Wireshark xác nhận thiết bị thực hiện đúng quy trình đăng ký và thiết lập cuộc gọi.

4. Hiệu suất và độ tin cậy: Thiết bị hoạt động ổn định trong môi trường nhiệt độ từ 0 đến 40°C, độ ẩm 10-90%, chịu được rung xóc theo tiêu chuẩn kỹ thuật. Các bài kiểm tra đo tham số luồng E1 với máy đo Sunset E20 cho kết quả tỷ lệ lỗi bit thấp, mặt nạ xung đạt chuẩn G.703.

Thảo luận kết quả

Nguyên nhân thiết bị đạt được hiệu suất cao là do sự kết hợp giữa phần cứng máy tính công nghiệp mạnh mẽ và phần mềm tổng đài IP mã nguồn mở Asterisk được tùy chỉnh tối ưu. Việc sử dụng driver DAHDI giúp điều khiển chính xác các giao diện trung kế E1, đồng thời phần mềm Asterisk cung cấp các tính năng tổng đài đa dạng và linh hoạt.

So sánh với các nghiên cứu và sản phẩm thương mại như Parabel Quaser-4PCI-PC104 và OpenVox D-110E, thiết bị nghiên cứu có cấu hình tương đương nhưng ưu thế về chi phí và khả năng tùy biến cao hơn nhờ sử dụng phần mềm mã nguồn mở. Kết quả thử nghiệm cho thấy thiết bị có thể đáp ứng tốt nhu cầu của các doanh nghiệp vừa và nhỏ trong giai đoạn chuyển đổi công nghệ từ TDM sang IP.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện số lượng cuộc gọi đồng thời, tỷ lệ lỗi bit trên luồng E1, và biểu đồ so sánh hiệu suất giữa thiết bị nghiên cứu và các sản phẩm tham khảo. Bảng tổng hợp các chỉ tiêu kỹ thuật và kết quả thử nghiệm cũng giúp minh chứng tính khả thi của thiết kế.

Đề xuất và khuyến nghị

1. Triển khai sản xuất thiết bị tổng đài IP dung lượng nhỏ: Tập trung vào việc sản xuất hàng loạt thiết bị với cấu hình đã được thử nghiệm, nhằm phục vụ các doanh nghiệp vừa và nhỏ có nhu cầu chuyển đổi công nghệ. Thời gian thực hiện dự kiến trong vòng 12 tháng, do các nhà sản xuất phần cứng và phần mềm phối hợp.

2. Phát triển phần mềm quản lý và giám sát nâng cao: Cải tiến giao diện Web GUI, bổ sung các tính năng phân tích dữ liệu cuộc gọi, cảnh báo sự cố và bảo mật nâng cao. Mục tiêu tăng trải nghiệm người dùng và giảm thiểu thời gian xử lý sự cố, hoàn thành trong 6 tháng tiếp theo.

3. Đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo kỹ thuật cho đội ngũ vận hành và bảo trì thiết bị tại các doanh nghiệp, giúp nâng cao năng lực quản lý hệ thống tổng đài IP-TDM. Thời gian đào tạo kéo dài 3 tháng, do các chuyên gia kỹ thuật thực hiện.

4. Nghiên cứu mở rộng dung lượng và tích hợp dịch vụ đa phương tiện: Tiếp tục nghiên cứu nâng cấp thiết bị để hỗ trợ số lượng thuê bao lớn hơn và tích hợp các dịch vụ như hội nghị truyền hình, nhắn tin tức thời, và truyền dữ liệu đa phương tiện. Kế hoạch nghiên cứu trong vòng 18 tháng tới.

Đối tượng nên tham khảo luận văn

1. Các doanh nghiệp vừa và nhỏ trong lĩnh vực viễn thông: Có thể áp dụng thiết bị tổng đài IP dung lượng nhỏ để chuyển đổi từ hệ thống TDM truyền thống sang IP, tiết kiệm chi phí đầu tư và nâng cao hiệu quả quản lý.

2. Các nhà cung cấp dịch vụ viễn thông: Sử dụng kết quả nghiên cứu để phát triển các giải pháp tổng đài IP tích hợp kết nối IP-TDM, đáp ứng nhu cầu khách hàng đa dạng trong giai đoạn chuyển đổi công nghệ.

3. Các kỹ sư và nhà nghiên cứu trong lĩnh vực kỹ thuật viễn thông: Tham khảo phương pháp thiết kế phần cứng và phần mềm tổng đài IP, cũng như các tiêu chuẩn kỹ thuật và quy trình thử nghiệm thiết bị.

4. Các tổ chức đào tạo và nghiên cứu công nghệ thông tin: Sử dụng luận văn làm tài liệu giảng dạy và nghiên cứu chuyên sâu về tổng đài IP, chuyển mạch mềm và tích hợp mạng PSTN-IP.

Câu hỏi thường gặp

1. Tổng đài IP dung lượng nhỏ hỗ trợ bao nhiêu thuê bao đồng thời?
   Thiết bị được thiết kế để hỗ trợ tối thiểu 100 thuê bao IP đăng ký đồng thời và xử lý 20 cuộc gọi IP-IP cùng lúc, đáp ứng nhu cầu của các doanh nghiệp vừa và nhỏ.

2. Thiết bị có tương thích với các chuẩn báo hiệu nào?
   Thiết bị tương thích với chuẩn báo hiệu SIP 2.729 cho mạng IP và chuẩn MFC-R2 cho trung kế E1 trong mạng PSTN, đảm bảo kết nối liền mạch giữa hai nền tảng.

3. Phần mềm tổng đài sử dụng là gì và có thể tùy chỉnh không?
   Phần mềm sử dụng là Asterisk, một phần mềm tổng đài IP mã nguồn mở, cho phép tùy chỉnh và mở rộng các tính năng theo nhu cầu cụ thể của người dùng.

4. Thiết bị có hỗ trợ bảo mật cuộc gọi không?
   Có, thiết bị hỗ trợ các giao thức bảo mật như TLS và SRTP để mã hóa và bảo vệ thông tin cuộc gọi, đảm bảo an toàn dữ liệu trong quá trình truyền tải.

5. Làm thế nào để quản lý và cấu hình thiết bị?
   Thiết bị có giao diện quản lý Web GUI thân thiện, hỗ trợ các trình duyệt phổ biến như Chrome và Firefox, cho phép cấu hình, giám sát và quản lý từ xa hoặc tại chỗ.

Kết luận

• Thiết kế tổng đài IP dung lượng nhỏ hỗ trợ kết nối IP-TDM đáp ứng đầy đủ các chỉ tiêu kỹ thuật về giao diện, hiệu suất và bảo mật.
• Sử dụng phần mềm tổng đài mã nguồn mở Asterisk kết hợp với phần cứng máy tính công nghiệp và các vi mạch chuyên dụng tạo nên giải pháp linh hoạt, tiết kiệm chi phí.
• Thiết bị đã được thử nghiệm thành công với khả năng xử lý trên 100 thuê bao IP đăng ký đồng thời và 20 cuộc gọi đồng thời, đảm bảo hoạt động ổn định trong môi trường thực tế.
• Nghiên cứu mở ra hướng phát triển thiết bị tổng đài IP tích hợp đa dịch vụ, hỗ trợ chuyển đổi công nghệ viễn thông hiệu quả cho các doanh nghiệp vừa và nhỏ.
• Các bước tiếp theo bao gồm sản xuất thử nghiệm, phát triển phần mềm quản lý nâng cao, đào tạo kỹ thuật và nghiên cứu mở rộng dung lượng thiết bị.

Khuyến khích các doanh nghiệp và tổ chức viễn thông áp dụng giải pháp này để nâng cao hiệu quả vận hành và chuẩn bị cho tương lai chuyển đổi mạng IP toàn diện.

Trích đoạn nội dung tài liệu

mở đầu tiên, được phát triển bởi Mark Spencer vào năm 1999. Asterisk sau đó đã nhanh chóng trở thành một giải pháp tổng đài IP phổ biến và có một cộng đồng phát triển đông đảo do tính linh hoạt, khả năng tùy chỉnh, tiết kiệm chi phí cũng như hiệu suất sử dụng cao. 1: Mô hình kết nối và cung cấp dịch của Asterisk 4 Tiếp nối Asterisk, các dự án tổng đài IP mã nguồn mở khác, bao gồm FreeSWITCH và Kamailio, …, cũng đã xuất hiện ngay sau đó. Những dự án này cung cấp nhiều tính năng mạnh mẽ và khả năng mở rộng cho các hệ thống tổng đài IP.

Người dùng có thể tùy chỉnh, mở rộng và tích hợp các tính năng như hội nghị, gọi qua mạng, ghi âm, gọi điều hướng, tích hợp quản lý quan hệ khách hàng CRM (Customer Relationship Management), và nhiều hơn nữa. Một trong những lợi ích chính của tổng đài IP mã nguồn mở là tính linh hoạt và khả năng tùy chỉnh cao [6]. Mã nguồn mở cho phép nhà phát triển tùy chỉnh và điều chỉnh tổng đài theo nhu cầu cụ thể của họ. Điều này mang lại sự linh hoạt để triển khai các tính năng và chức năng mới, cũng như tích hợp với các hệ thống khác trong một môi trường liên kết.

Tổng đài IP mã nguồn mở cung cấp một nền tảng mở để tạo ra các giải pháp đa dạng, từ những tổng đài vừa và nhỏ cho doanh nghiệp, đến các hệ thống tổng đài quy mô lớn cho nhà cung cấp dịch vụ viễn thông. Sự phát triển của tổng đài IP mã nguồn mở đã thúc đẩy sự xuất hiện của cộng đồng phát triển phần mềm mã nguồn mở. Cộng đồng này gồm những nhà phát triển và chuyên gia từ khắp nơi trên thế giới, họ cùng nhau đóng góp vào việc phát triển và cải tiến tổng đài IP mã nguồn mở. Việc chia sẻ kiến thức và kinh nghiệm giữa các thành viên trong cộng đồng đã góp phần vào việc nâng cao chất lượng và tính ổn định của tổng đài IP mã nguồn mở.

Nhờ sự hỗ trợ từ cộng đồng này, người dùng có thể tận dụng những cải tiến mới nhất và những bản vá lỗi một cách nhanh chóng và hiệu quả. Tổng đài IP mã nguồn mở cũng đã ảnh hưởng đến sự phát triển của các chuẩn giao thức liên quan đến việc truyền thông âm thanh và video qua mạng IP. Các chuẩn như SIP (Session Initiation Protocol) và RTP (Real-time Transport Protocol) đã trở thành các chuẩn quan trọng trong việc kết nối và truyền tải âm thanh và video trong môi trường IP. Nhờ sự phát triển của tổng đài IP mã nguồn mở, các chuẩn giao thức này đã được thử nghiệm, cải tiến và triển khai rộng rãi trên thực tế, mang lại sự tương tác và trải nghiệm tốt hơn cho người dùng.

5 Ngoài ra, sự phát triển của tổng đài IP mã nguồn mở đã mở ra cánh cửa cho sự cạnh tranh và sự đa dạng trong ngành viễn thông. Trước đây, thị trường tổng đài chủ yếu là của các nhà sản xuất lớn và đắt tiền. Nhưng với sự xuất hiện của tổng đài IP mã nguồn mở, các doanh nghiệp và tổ chức có thể tiết kiệm chi phí và tùy chỉnh hệ thống tổng đài theo nhu cầu của mình. Điều này đã tạo điều kiện cho sự phát triển của các công ty khởi nghiệp và những người muốn xây dựng các giải pháp tổng đài tùy chỉnh.

Nhìn chung, sự phát triển của tổng đài IP mã nguồn mở đã tạo ra những tiến bộ đáng kể trong lĩnh vực viễn thông. Từ tính linh hoạt và khả năng tùy chỉnh cao đến sự hỗ trợ từ cộng đồng phát triển phần mềm mã nguồn mở và sự thúc đẩy các chuẩn giao thức quan trọng, tổng đài IP mã nguồn mở đã tạo ra một cuộc cách mạng trong cách chúng ta xây dựng và sử dụng hệ thống tổng đài. Đặc điểm, tính năng chính của tổng đài IP mã nguồn mở a) Đặc điểm Tổng đài IP mã nguồn mở là một giải pháp công nghệ quan trọng cho phép các kỹ sư VoIP thay đổi cách xây dựng và quản lý hệ thống tổng đài. Với tính linh hoạt và khả năng tùy chỉnh cao, nó đã trở thành một giải pháp hấp dẫn cho các doanh nghiệp và tổ chức trong lĩnh vực viễn thông [5, 8].

Các đặc điểm và tính năng chính của tổng đài IP mã nguồn mở có thể kể đến như: - Mã nguồn mở: Tổng đài IP mã nguồn mở được xây dựng trên mã nguồn mở, giúp người dùng có thể tùy biến và phát triển mã nguồn theo nhu cầu. Tính năng tùy biến của tổng đài IP mã nguồn mở cũng giúp tối ưu hóa hiệu suất và tiết kiệm chi phí. Người dùng có thể chỉnh sửa và tinh chỉnh hệ thống tổng đài để đáp ứng nhu cầu cụ thể, tránh việc phải mua những tính năng không cần thiết. - Chuyển mạch gói: Tổng đài IP mã nguồn mở có khả năng chuyển mạch gói, cho phép người dùng truyền tải giọng nói và dữ liệu qua mạng IP.

- Hỗ trợ đa nền tảng: Tổng đài IP mã nguồn mở có thể chạy trên nhiều nền tảng hệ điều hành khác nhau, bao gồm Windows, Linux và macOS. 6 - Tính linh hoạt: Tổng đài IP mã nguồn mở có khả năng linh hoạt trong việc cấu hình, tùy chỉnh và mở rộng để phù hợp với nhu cầu và yêu cầu của từng tổ chức hoặc doanh nghiệp. - Tính tiết kiệm: Tổng đài IP mã nguồn mở sử dụng các giải pháp phần mềm miễn phí hoặc giá rẻ, giúp tiết kiệm chi phí đầu tư so với các giải pháp tổng đài IP thương mại. - Khả năng mở rộng: Tổng đài IP mã nguồn mở có khả năng mở rộng để đáp ứng nhu cầu tăng trưởng và phục vụ cho số lượng người dùng lớn.

- Tính tương thích: Tổng đài IP mã nguồn mở có khả năng tương thích với các giải pháp khác như CRM, bộ đàm, các thiết bị VoIP và các thiết bị khác để cung cấp các tính năng hỗ trợ khách hàng. Tổng đài IP mã nguồn mở hỗ trợ nhiều chuẩn kết nối khác nhau, bao gồm SIP, H. - Tính bảo mật: Tổng đài IP mã nguồn mở có khả năng bảo mật tốt với các tính năng mã hóa và chứng thực như TLS, SRTP, giúp đảm bảo an toàn thông tin cho người dùng. - Tính linh hoạt trong việc tích hợp với các thiết bị VoIP: Tổng đài IP mã nguồn mở có khả năng tích hợp với các thiết bị VoIP như điện thoại IP, ATA và các Gateway VoIP khác để cung cấp tính năng liên lạc cho người dùng.

b) Các tính năng chính - Tính năng định tuyến cuộc gọi để định tuyến cuộc gọi đến các thiết bị và ứng dụng khác nhau. - Tích hợp các giao thức truyền thông đa dạng nhờ khả năng kết nối với các thiết bị khác thông qua nhiều giao thức truyền thông [4] như SIP, IAX, MGCP, SCCP, H.323, RTP, RTCP, và nhiều giao thức khác. Điều này cho phép Tổng đài IP mã nguồn mở có thể dễ dàng tương thích và kết nối được với nhiều loại đầu cuối khác nhau như điện thoại IP, Gateway PSTN, softphone và các hệ thống khác. - Tính năng quản lý cuộc gọi như chuyển tiếp cuộc gọi, giữ cuộc gọi, hội thoại đa bên, và chia sẻ cuộc gọi.

Ngoài ra còn cho phép quản lý hệ thống âm thanh như truyền và ghi âm cuộc gọi, phát lại âm thanh. 7 - Tính năng hộp thư thoại (voicemail), cho phép ghi lại các tin nhắn thoại khi không thể trả lời cuộc gọi. Tính năng này có thể được tùy chỉnh cho phép người dùng truy cập vào hộp thư thoại của mình thông qua email hoặc web. - Tính năng tương tác thoại IVR (Interactive Voice Response) để tự động chuyển cuộc gọi của khách hàng đến các mục đích cần thiết, như phòng ban, nhân viên hoặc thông tin khác.

- Tính năng nhắn tin tự động SMS (Short Message Service), cho phép người dùng gửi và nhận tin nhắn văn bản. Ngoài ra còn có thể hỗ trợ hệ thống chat và tin nhắn tức thời IM (Instant Messaging) để trao đổi tin nhắn văn bản và các tệp tin. - Tích hợp tính năng gọi điện thoại trên web thông qua giao thức WebRTC, cho phép các ứng dụng web trực tiếp kết nối với hệ thống tổng đài để thực hiện cuộc gọi thoại và video. Một số ứng dụng phổ biến sử dụng phần mềm tổng đài IP Asterisk 1.

Khái quát về phần mềm tổng đài IP Asterisk Asterisk là một phần mềm tổng đài IP mã nguồn mở và là một trong những mô hình tổng đài IP đáng tin cậy [12] và được sử dụng phổ biến nhất hiện nay. Asterisk cung cấp các tính năng và dịch vụ tiên tiến, đa dạng, bao gồm hệ thống tổng đài điện thoại, tổng đài hộp thư thoại (voicemail), và tổng đài quản lý cuộc gọi. Ngoài ra, Asterisk cũng có khả năng tích hợp với các thiết bị phần cứng như card E1 để hỗ trợ kết nối giữa mạng VoIP với mạng PSTN. Trong rất nhiều các giải pháp tổng đài IP mã nguồn mở khác nhau, như Freeswitch, OpenSIPS, PBXinFlash, và SIPFoundry… Asterisk nổi lên trở thành giải pháp xây dựng tổng đài IP phổ biến nhất, được cộng đồng VoIP trong nước và thế giới đánh giá cao hơn cả so với các giải pháp còn lại như: - Khả năng tích hợp: Asterisk có khả năng tích hợp với các hệ thống thông tin khác như CRM, email, web, và các ứng dụng khác.

Điều này giúp người dùng tối đa hóa khả năng tương tác giữa hệ thống điện thoại và các ứng dụng khác trong doanh nghiệp. 8 - Khả năng tương thích: Asterisk có tính tương thích tốt hơn với nhiều thiết bị và dịch vụ của bên thứ ba, ví dụ như các nhà cung cấp SIP khác nhau. - Đa dạng về tính năng: Asterisk cung cấp nhiều tính năng như tổng đài nội bộ, hội nghị, ghi âm, gọi điện thoại, quản lý phòng họp, và nhiều tính năng khác. Điều này giúp cho các doanh nghiệp có thể tùy chỉnh hệ thống theo nhu cầu của mình.

- Linh hoạt và mở rộng: Asterisk cho phép người dùng tự do tùy chỉnh và mở rộng hệ thống của mình bằng cách sử dụng các công nghệ mới nhất, các mô đun, và các plug-in, cho phép người dùng tự tùy chỉnh các tính năng và chức năng của tổng đài bằng cách viết mã, trong khi hầu hết các giải pháp khác chỉ cho phép người dùng sử dụng các tính năng mà nó cung cấp sẵn. Với các ưu điểm của Asterisk trong số nhiều giải pháp tổng đài IP khác, em lựa lựa chọn mô hình của Asterisk làm cơ sở xây dựng giải pháp thiết kế cho Đề án “Nghiên cứu thiết kế tổng đài IP dung lượng nhỏ hỗ trợ kết nối IP-TDM”.
