Bối cảnh và vấn đề nghiên cứu

Ngành dệt may Việt Nam bước vào giai đoạn tái cơ cấu với định hướng chuyển dịch từ mô hình gia công đơn thuần sang tạo ra chuỗi giá trị gia tăng cao, chiếm lĩnh các phân khúc chất lượng. Tuy nhiên, các doanh nghiệp sản xuất đối mặt với áp lực cạnh tranh gay gắt từ xu hướng đơn hàng giảm sút và đơn giá không tăng. Yêu cầu đặt ra đối với kỹ sư công nghệ may là thiết kế mô hình nhà máy may công nghiệp tối ưu hóa mặt bằng, khai thác triệt để hiệu suất máy móc thiết bị, đảm bảo dòng chảy sản xuất liên tục và đáp ứng các tiêu chuẩn kỹ thuật khắt khe của đơn hàng xuất khẩu.

Đồ án tập trung giải quyết bài toán thiết kế kỹ thuật công nghệ cho một nhà máy may hoàn chỉnh với các nhiệm vụ cụ thể:

  1. Phân tích các dữ liệu ban đầu, xác định phương thức sản xuất (OEM/FOB), cơ cấu chủng loại sản phẩm và quy mô công suất hàng năm.
  2. Xác định các giải pháp kỹ thuật, lựa chọn địa điểm xây dựng, phân khu chức năng, tổ chức hạ tầng kỹ thuật và luồng giao thông.
  3. Thiết kế công nghệ chi tiết cho toàn bộ các phân xưởng sản xuất chính (trải cắt, may, hoàn thiện) và các bộ phận phụ trợ, phục vụ (kho nguyên phụ liệu, kho thành phẩm, phòng chuẩn bị sản xuất, phòng may mẫu, phòng kiểm nghiệm lab).
  4. Thiết lập sơ bộ cơ cấu tổ chức quản lý, nhu cầu nhân sự và dự toán kinh tế đầu tư xây dựng nhà máy.
  5. Thiết kế tổng mặt bằng nhà máy và giải pháp kết cấu kiến trúc công trình nhà xưởng chính.

Đối tượng nghiên cứu của đồ án là hai dòng sản phẩm may mặc mùa đông: áo măng tô 2 lớp và áo jacket 2 lớp có mũ kéo rời. Phạm vi không gian của dự án đặt tại xóm 17 và xóm 18, xã Xuân Hòa, huyện Xuân Trường, tỉnh Nam Định trên diện tích đất quy hoạch 77.673 m² (thuộc khu đất dự án gần 100.000 m²), với thời hạn vận hành khai thác 50 năm (2021–2071).

Cơ sở lý thuyết và phương pháp

Đồ án vận dụng các cơ sở lý thuyết chuyên ngành công nghệ may và tiêu chuẩn kỹ thuật công nghiệp hiện hành:

  • Khung lý thuyết và tiêu chuẩn áp dụng: Lý thuyết thiết kế công nghệ và tổ chức mặt bằng nhà máy may công nghiệp; phương thức sản xuất OEM/FOB (Free On Board); hệ thống kiểm tra chất lượng vải 4 điểm (4-point system); tiêu chuẩn đường may công nghiệp (đường may thắt nút 301, đường may móc xích kép 401, đường may vắt sổ 514); quy chuẩn môi trường nước thải công nghiệp QCVN 40:2011/BTNMT Cột A; tiêu chuẩn thiết kế trạm biến áp TCVN 1984–1994 và IEC-76; quy chuẩn chống sét và tiếp địa an toàn ($R_{đ} \le 4\Omega$).
  • Phương pháp nghiên cứu:
    • Phương pháp phân tích – tổng hợp công nghệ: Phân tích mẫu chuẩn, bóc tách cấu trúc hình học, xác định kết cấu đường may, lập bảng thông số kích thước và tính toán định mức nguyên phụ liệu tiêu hao.
    • Phương pháp cân đối dây chuyền (Line Balancing): Phối hợp các nguyên công công nghệ thành nguyên công sản xuất, tính toán hệ số phụ tải ($k$), xác định nhịp chuyền và bố trí vị trí làm việc.
    • Phương pháp thiết kế quy hoạch mặt bằng công nghiệp: Phân vùng chức năng theo dây chuyền công nghệ một chiều khép kín, tính toán tải trọng và bước lưới cột nhà công nghiệp.
  • Nguồn dữ liệu: Dữ liệu khảo sát thực tế từ quá trình thực tập tại Công ty TNHH Maxport Limited Việt Nam; các thông số định mức kỹ thuật nguyên phụ liệu của đơn hàng mẫu; số liệu khí tượng, thủy văn và điều kiện hạ tầng kỹ thuật tại huyện Xuân Trường, tỉnh Nam Định.

Nội dung chính theo từng chương

Chương 1: Phân tích dữ liệu ban đầu và xác định nhiệm vụ thiết kế

Chương này xác định các thông số kỹ thuật đầu vào và mô hình vận hành của nhà máy:

  • Cơ cấu sản phẩm và công suất: Nhà máy sản xuất 2 mặt hàng chính với thời gian làm việc 305 ngày/năm, 8 giờ/ca:
    • Áo măng tô 2 lớp: Năng suất 420 sản phẩm/ca/chuyền $\times$ 6 dây chuyền = 2.520 sản phẩm/ca, đạt công suất 750.000 sản phẩm/năm.
    • Áo jacket 2 lớp đồng phục Bách Khoa có mũ rời: Năng suất 650 sản phẩm/ca/chuyền $\times$ 8 dây chuyền = 5.200 sản phẩm/ca, đạt công suất 1.500.000 sản phẩm/năm.
    • Tổng năng lực sản xuất toàn nhà máy khi đạt 100% công suất thiết kế là 2.250.000 sản phẩm/năm (vượt mốc 2,2 triệu sản phẩm/năm).
  • Phương thức sản xuất: Áp dụng phương thức OEM/FOB. Nhà máy chịu trách nhiệm tìm kiếm, kiểm tra, thu mua nguyên phụ liệu theo chỉ định của khách hàng từ các nhà cung cấp chuyên ngành (Thai Namsiri Intertex, Coats PP, Organ, YKK, HANOPRO,...), triển khai kỹ thuật, sản xuất và xuất khẩu qua đường biển hoặc đường hàng không.
  • Cấu trúc và mô hình tổ chức: Lựa chọn mô hình phân xưởng sản xuất độc lập nhằm chuyên môn hóa từng khâu, bố trí luồng vận chuyển nguyên phụ liệu và bán thành phẩm ngắn nhất, giảm thiểu thời gian chờ đợi.

Chương 2: Xác định giải pháp thiết kế nhà máy may

Nội dung chương tập trung phân tích kỹ thuật sản phẩm điển hình và đưa ra các giải pháp tổng thể:

  • Phân tích sản phẩm áo jacket 2 lớp có mũ kéo rời:
    • Đặc điểm kết cấu: Dáng suông rộng, tay raglan có bo chun và 3 đường viền trang trí, cổ trụ có khóa gắn mũ tháo rời, thân trước có khóa kéo nhựa POM và 2 túi cơi đối xứng.
    • Vật liệu sử dụng: Vải chính (85% polyester, 15% nylon, khổ 148 cm, định lượng 220 g/m²); vải phối (100% polyester phủ chống thấm); vải lót (100% polyester tricot, định lượng 180 g/m²); dựng cổ 100% cotton (110 g/m²); chỉ may polyester Tex 27.
    • Quy trình kỹ thuật: Phân tích chi tiết 26 cụm chi tiết và liên kết may, quy định mật độ mũi may 4,5 mũi/cm cho các dạng đường may 301, 401 và 514.
  • Quy trình công nghệ tại các bộ phận: Xây dựng quy trình kiểm tra nguyên liệu 8 bước theo hệ thống 4 điểm, quy trình xả vải, trải vải một chiều, cắt bán thành phẩm, ép mex, may ráp và hoàn thiện.
  • Quy chuẩn chất lượng và an toàn: Thiết lập quy trình kiểm soát ẩm mốc (sử dụng giấy chống ẩm Micro-Park kích thước $60 \times 40$ cm cho áo jacket, kiểm soát độ ẩm kho $50 \pm 5%$) và quy trình dò kim loại nghiêm ngặt (test máy dò 24 điểm đầu ca, kiểm tra lại 9 điểm sau mỗi giờ làm việc).
  • Địa điểm xây dựng: Đặt tại xã Xuân Hòa, huyện Xuân Trường, tỉnh Nam Định; cách Hà Nội 100 km, cách TP. Nam Định 30 km, kết nối thuận lợi với Quốc lộ đi Thái Bình và vùng ven biển có nguồn lao động dồi dào.

Chương 3: Thiết kế công nghệ nhà máy may

Chương này thực hiện tính toán thiết bị, nhân lực và quy hoạch mặt bằng chuyên biệt cho từng bộ phận chức năng:

  • Phân xưởng may: Thiết kế 14 dây chuyền may (8 chuyền jacket, 6 chuyền măng tô), tính toán kích thước chỗ làm việc tiêu chuẩn của công nhân, bố trí bàn thủ công, bàn là, ghế ngồi và thùng chứa bán thành phẩm theo dòng chuyển tiếp liên tục.
  • Phòng chuẩn bị sản xuất (CBSX) & May mẫu: Xác định biên chế nhân viên thiết kế rập, nhảy mẫu, giác sơ đồ, lập định mức và công nhân may mẫu phục vụ triển khai mã hàng mới.
  • Phân xưởng trải cắt: Tính toán công suất cắt đáp ứng nhu cầu sản xuất theo ca, trang bị 2 hệ thống máy trải và cắt tự động ($8.500 \times 2.000 \times 1.200$ mm), bàn tở vải, bàn kiểm tra bán thành phẩm và máy ép mex liên tục.
  • Bộ phận hoàn thiện & Kho thành phẩm: Bố trí 2 máy gấp quần áo công nghiệp, 2 máy dò kim băng tải, 5 bàn kiểm phẩm, hệ thống giá kệ, pallet và xe nâng phục vụ đóng thùng carton ($70 \times 50 \times 50$ cm, 20 sản phẩm/thùng) và xuất kho.
  • Bộ phận kiểm nghiệm (Phòng Lab) & Phụ trợ: Thiết kế phòng thí nghiệm chuyên biệt thực hiện kiểm tra cơ lý tính sợi vải (độ bền kéo đứt, độ co dãn, độ bền màu khi giặt và sấy khô).

Chương 5 và Phần Xây dựng: Lập dự toán đầu tư và thiết kế xây dựng tổng mặt bằng

  • Tổ chức quản lý và nhân sự: Thiết lập sơ đồ tổ chức bộ máy gồm Ban Giám đốc, các khối phòng ban chức năng (Hành chính – Nhân sự, Kế toán – Tài chính, Kế hoạch, Trách nhiệm xã hội, Xuất nhập khẩu, KCS, Bảo toàn) và khối phân xưởng sản xuất trực tiếp.
  • Dự toán tổng mức đầu tư:
    • Chi phí thiết bị công nghệ: Thiết bị kho nguyên phụ liệu (~90.000 USD), kho thành phẩm (~60.000 USD), phòng CBSX và may mẫu (~90.000 USD), phòng lab (~120.000 USD), hệ thống nồi hơi 500 kg, máy nén khí, băng chuyền treo và làm mát (~179.000 USD).
    • Tổng dự toán đầu tư: Bao gồm chi phí xây lắp, chi phí mua sắm thiết bị, chi phí quản lý dự án (10%), chi phí dự phòng (10%) và lãi vay trong thời gian xây dựng (8%/năm), xác định tổng mức đầu tư dự án là 8.370.000 USD.
  • Quy hoạch tổng mặt bằng: Phân chia thành 4 phân khu chức năng (Khu hành chính sinh hoạt, Khu sản xuất chính, Khu công trình phụ trợ năng lượng, Khu kho tàng – bến bãi giao thông) với 6 cổng kiểm soát (2 cổng dành cho luồng hàng rộng 15 m và 4 cổng dành cho luồng người rộng 10 m).

Thiết kế và triển khai

Nhà máy được thiết kế dựa trên các giải pháp kỹ thuật xây dựng công nghiệp hiện đại, đồng bộ về mặt bằng công nghệ và hệ thống cơ điện (MEP):

Bố trí công nghệ và kết cấu xây dựng

Khu vực sản xuất chính sử dụng giải pháp kết cấu nhà khung thép tiền chế nhịp lớn (khung Zamil) nhằm tối đa hóa diện tích sử dụng không cột chắn giữa xưởng, tạo không gian thông thoáng, đáp ứng yêu cầu linh hoạt khi sắp xếp lại dây chuyền sản xuất.

Hạng mục công trình Kích thước (Dài $\times$ Rộng $\times$ Cao) / Diện tích Kết cấu xây dựng & Quy cách Chức năng bố trí
Nhà sản xuất chính $108\text{ m} \times 72\text{ m} \times 8\text{ m}$
($7.776\text{ m}^2$)		 Khung thép Zamil 1 nhịp 72 m, bước cột $B = 6\text{ m}$ ($n = 19$), cột thép $500 \times 300\text{ mm}$, tường bao gạch 250 mm. Bố trí xưởng Cắt ($562\text{ m}^2$), xưởng May ($5.400\text{ m}^2$), Hoàn thiện ($1.296\text{ m}^2$), KCS ($54\text{ m}^2$), Kế hoạch ($54\text{ m}^2$), Bảo toàn ($81\text{ m}^2$), Vệ sinh ($162\text{ m}^2$).
Kho nguyên phụ liệu $54\text{ m} \times 36\text{ m} \times 8\text{ m}$
($1.944\text{ m}^2$)		 Khung thép tiền chế 1 nhịp 36 m, bước cột $B = 6\text{ m}$ ($n = 10$), tường gạch bao che dày 250 mm. Khu chờ kiểm tra, 5 máy kiểm vải tự động, giá kệ chứa vải cuộn ($2.500 \times 2.000 \times 1.000\text{ mm}$) và phụ liệu dự trữ 30 ngày.
Kho thành phẩm $54\text{ m} \times 36\text{ m} \times 8\text{ m}$
($1.944\text{ m}^2$)		 Khung thép tiền chế 1 nhịp 36 m, bước cột $B = 6\text{ m}$ ($n = 10$), mái dốc 2 phía ($i = 1/10$). Khu vực phân loại, đóng gói, máy hút ẩm, hệ thống pallet ($1.300 \times 1.100 \times 150\text{ mm}$), xe nâng hàng và sàn xuất hàng.
Nhà hành chính $36\text{ m} \times 18\text{ m}$
($648\text{ m}^2$)		 Khung bê tông cốt thép, bước cột $B = 6\text{ m}$ ($n = 6$), sàn lát granit $500 \times 500\text{ mm}$, cửa kính khung nhựa lõi thép. Văn phòng Ban Giám đốc, Phòng Kế toán, Nhân sự, Công đoàn, Tiếp khách.
Hội trường & Nhà ăn $24\text{ m} \times 18\text{ m}$
($648\text{ m}^2$)		 Nhà bê tông cốt thép 1 tầng, bước cột $B = 6\text{ m}$ ($n = 5$), thông gió tự nhiên kết hợp quạt làm mát. Phục vụ ăn ca và hội họp sinh hoạt tập thể cho toàn thể cán bộ công nhân viên.
Khối phụ trợ & Kỹ thuật - Trạm biến áp: $54\text{ m}^2$
- Trạm điện: $72\text{ m}^2$
- Trạm bơm PCCC: $66\text{ m}^2$
- Khu phế thải: $498\text{ m}^2$		 Nhà bê tông cốt thép cao 5 m, tường gạch xây dày 250 mm; bố trí cuối hướng gió chủ đạo. Cung cấp năng lượng điện trung - hạ thế, máy phát dự phòng, trạm xử lý chất thải và hệ thống cấp nước PCCC.

Hạ tầng kỹ thuật và giải pháp an toàn

  • Hệ thống cấp điện: Nguồn điện trung thế 22 kV dẫn từ lưới điện khu vực về trạm biến áp của nhà máy bằng cáp ngầm $3 \times 240\text{ mm}^2$ chống thấm dọc. Sử dụng tủ trung thế RMU 22 kV (630A/25kA), máy biến áp 630 kVA (cấp điện áp 380V/220V, 3 pha 4 dây, tần số 50 Hz). Hệ thống tiếp địa đảm bảo $R_{đ} \le 4\Omega$.
  • Hệ thống cấp thoát nước & Môi trường: Nước sạch cấp từ nhà máy nước khu công nghiệp ($18.000\text{ m}^3/\text{ngày}$). Nhà máy vận hành hệ thống thu gom phân tách riêng giữa nước mưa và nước thải sản xuất/sinh hoạt; nước thải được xử lý đạt chuẩn QCVN 40:2011/BTNMT Cột A với công suất xử lý $3.000\text{ m}^3/\text{ngày}$.
  • Tổ chức giao thông & Cây xanh: Tuyến đường nội bộ bao quanh nhà xưởng rộng 16 m với 2 làn xe; vỉa hè cho người đi bộ rộng 3–4 m. Hệ thống cây xanh bóng mát và thảm cỏ chiếm từ 14,3% đến 20% tổng diện tích khu đất giúp giảm bức xạ nhiệt.

Kết quả và đóng góp

Đồ án thiết lập hoàn chỉnh một hồ sơ thiết kế kỹ thuật công nghệ nhà máy may có tính khả thi cao với các kết quả định lượng rõ ràng:

  • Xác lập dây chuyền công nghệ đồng bộ gồm 14 chuyền may đạt sản lượng 2.250.000 sản phẩm/năm, tính toán cân đối phụ tải nguyên công trên từng vị trí lao động.
  • Quy hoạch tổng mặt bằng tối ưu theo nguyên tắc phân vùng chức năng, tổ chức luồng di chuyển của bán thành phẩm theo dòng chảy thẳng một chiều không giao cắt, rút ngắn cung đường vận chuyển nội bộ.
  • Thiết lập hệ thống kiểm soát chất lượng chuẩn hóa từ khâu kiểm vải đầu vào (hệ thống 4 điểm), kiểm soát an toàn kim loại (2 cấp: máy dò bàn tải và cầm tay) đến kiểm soát chống ẩm mốc đạt tiêu chuẩn xuất khẩu.
  • Hoàn thiện bài toán dự toán kinh tế xây dựng và đầu tư thiết bị với tổng mức vốn 8,37 triệu USD trên diện tích đất 77.673 m².

Đồ án đóng góp một mô hình mẫu về phương pháp luận thiết kế công nghệ may công nghiệp, kết hợp chặt chẽ giữa tính toán thông số dệt may và thiết kế xây dựng hạ tầng kỹ thuật nhà xưởng.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Địa chất khu đất xây dựng là đất ruộng trũng, đòi hỏi khối lượng công tác san lấp và gia cố cọc móng lớn làm tăng chi phí xây lắp ban đầu; các số liệu phụ tải và cân bằng chuyền được tính toán trên hai dòng sản phẩm điển hình, chưa bao quát hết kịch bản khi chuyển đổi nhanh sang các mã hàng có kết cấu phức tạp hơn.
  • Hướng phát triển: Nghiên cứu tích hợp các giải pháp tự động hóa sâu hơn như hệ thống chuyền treo thông minh tự động (hanger system) kết nối trực tiếp từ xưởng cắt sang xưởng may và hoàn thiện; bổ sung phương án lắp đặt hệ thống điện mặt trời áp mái trên diện tích mái tôn $7.776\text{ m}^2$ của nhà xưởng chính nhằm tiết giảm chi phí năng lượng vận hành.

Giá trị tham khảo

Tài liệu là tài liệu tham khảo chuyên ngành hữu ích cho:

  • Giảng viên và sinh viên ngành Công nghệ May, Thời trang, Kỹ thuật Công nghiệp trong quá trình thực hiện đồ án môn học và đồ án tốt nghiệp thiết kế nhà máy.
  • Kỹ sư công nghệ, cán bộ quản lý kỹ thuật và ban quản lý dự án tại các doanh nghiệp may mặc cần tài liệu tham khảo về định mức tiêu hao nguyên phụ liệu, phương pháp cân đối chuyền may áo jacket/măng tô, và giải pháp bố trí mặt bằng công nghệ xưởng may chuẩn hóa.

Câu hỏi thường gặp

1. Quy mô công suất và cơ cấu sản phẩm của nhà máy được thiết kế như thế nào?
Nhà máy được thiết kế sản xuất 2 loại sản phẩm chính với tổng công suất 2.250.000 sản phẩm/năm (làm việc 305 ngày/năm, 8 giờ/ca), bao gồm:

  • Áo măng tô 2 lớp: 6 dây chuyền, năng suất 2.520 sản phẩm/ca, đạt 750.000 sản phẩm/năm.
  • Áo jacket 2 lớp đồng phục Bách Khoa có mũ rời: 8 dây chuyền, năng suất 5.200 sản phẩm/ca, đạt 1.500.000 sản phẩm/năm.

2. Tiêu chuẩn kiểm tra chất lượng vải đầu vào tại kho nguyên phụ liệu là gì?
Kho nguyên phụ liệu áp dụng quy trình kiểm tra 8 bước dựa trên hệ thống 4 điểm (4-point system). Tỷ lệ kiểm tra tối thiểu 10% tổng lô hàng đối với màu sắc, khổ vải, độ co ngang/dọc, độ loang màu trong hộp sáng và gắn điểm lỗi dọc/ngang trên từng yard vải để xếp hạng phân loại cuộn vải trước khi xuất sang xưởng cắt.

3. Mặt bằng phân xưởng sản xuất chính được thiết kế với quy mô và kết cấu ra sao?
Phân xưởng sản xuất chính có diện tích $7.776\text{ m}^2$ (kích thước $108\text{ m} \times 72\text{ m}$, chiều cao 8 m), sử dụng kết cấu nhà thép tiền chế khung Zamil 1 nhịp 72 m, bước cột $B = 6\text{ m}$ ($n = 19$). Bên trong bố trí đồng bộ: khu vực cắt ($562\text{ m}^2$), xưởng may 14 dây chuyền ($5.400\text{ m}^2$), hoàn thiện ($1.296\text{ m}^2$) cùng các phòng chức năng KCS, Kế hoạch, Bảo toàn và Vệ sinh.

4. Quy trình kiểm soát độ ẩm và chống ẩm mốc cho sản phẩm xuất khẩu được tổ chức như thế nào?
Nhà máy duy trì độ ẩm phòng sấy ở mức $50 \pm 5%$ và khu vực đóng gói ở nhiệt độ 25–30°C. Trong công đoạn đóng gói đơn hàng áo jacket và măng tô, công nhân sử dụng giấy chống ẩm Micro-Park kích thước $60 \times 40$ cm đặt trực tiếp vào thân sau sản phẩm trước khi lồng túi PE dán kín miệng và đóng thùng carton 20 chiếc/thùng.

5. Tổng mức đầu tư dự án và nguồn cấp điện của nhà máy được xác định ra sao?
Tổng mức đầu tư xây dựng và thiết bị của nhà máy ước tính khoảng 8,37 triệu USD. Hệ thống điện sử dụng nguồn cáp ngầm trung thế 22 kV dẫn từ lưới điện quốc gia về trạm biến áp riêng của nhà máy, trang bị máy biến áp công suất 630 kVA (380V/220V) và tủ RMU kết hợp máy phát điện dự phòng.

Kết luận

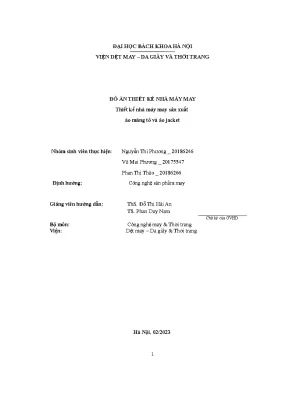

Đồ án "Thiết kế nhà máy may sản xuất áo măng tô và áo jacket" của nhóm sinh viên Viện Dệt may – Da giầy và Thời trang (Đại học Bách Khoa Hà Nội) đã giải quyết trọn vẹn bài toán thiết kế kỹ thuật từ công nghệ may đến kiến trúc hạ tầng nhà xưởng. Các thông số kỹ thuật, định mức công nghệ và dây chuyền thiết bị được tính toán logic, bám sát thực tiễn sản xuất công nghiệp hiện đại. Đây là công trình đồ án tốt nghiệp kỹ thuật có cấu trúc mẫu mực, đáp ứng đầy đủ các tiêu chuẩn học thuật và cung cấp giá trị ứng dụng cao cho ngành công nghiệp dệt may Việt Nam.
