Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, hệ thống an toàn chủ động đóng vai trò sống còn trong việc bảo vệ tính mạng người ngồi trên xe và người tham gia giao thông. Theo thống kê từ Tổ chức Y tế Thế giới (WHO) và Ủy ban An toàn Giao thông Quốc gia, hơn 40% các vụ tai nạn giao thông nghiêm trọng xuất phát từ việc người lái mất kiểm soát hướng di chuyển hoặc bánh xe bị bó cứng hoàn toàn (trượt lết) trong các tình huống phanh khẩn cấp trên cung đường có hệ số bám thấp. Nhằm giải quyết bài toán cốt lõi này, các công nghệ an toàn tiên tiến như hệ thống phanh chống bó cứng (Anti-lock Braking System - ABS) và hệ thống lái chính xác cao đã trở thành tiêu chuẩn bắt buộc trên các dòng xe du lịch.

Tại Việt Nam, ngành Công nghệ Kỹ thuật Ô tô (Mã ngành: 7510205) đang chuyển dịch mạnh mẽ từ tiếp cận lý thuyết thuần túy sang thực hành ứng dụng chuyên sâu. Tuy nhiên, rào cản lớn hiện nay là chi phí trang bị các sa bàn, mô hình thực nghiệm nhập khẩu rất cao (thường dao động từ 15.000 - 30.000 USD/mô hình), đồng thời các kết cấu thủy lực và mạch điều khiển điện tử trên xe thương mại bị che khuất, gây khó khăn cho việc nghiên cứu trực quan. Đề tài "Thiết kế, thi công mô hình hệ thống lái, hệ thống phanh và mô phỏng hệ thống phanh ABS trên xe du lịch bằng phần mềm MATLAB-Simulink" được triển khai nhằm giải quyết triệt để vấn đề này thông qua sự kết hợp giữa chế tạo phần cứng thực tế và mô phỏng động học số.

Mục tiêu dự án

  1. Thiết kế và gia công cơ khí chính xác: Chế tạo mô hình sa bàn học cụ hoàn chỉnh gồm hệ thống lái loại bánh răng - thanh răng (Rack and Pinion) và hệ thống phanh thủy lực 2 dòng chéo (Diagonal Split) trợ lực chân không.
  2. Mô hình hóa động lực học và mô phỏng ABS: Xây dựng mô hình toán học giải tích cho hệ thống chống bó cứng bánh xe ABS tích hợp hệ thống chống trượt quay bánh xe dẫn động (Anti-Slip Regulation - ASR) trên nền tảng MATLAB-Simulink.
  3. Đánh giá động học đa điều kiện: Khảo sát sự thay đổi của áp suất dầu phanh, mômen phanh $M_p$, vận tốc góc bánh xe $\omega$, vận tốc dài thân xe $v$ và quãng đường phanh $S_p$ trong cả hai chế độ: chuyển động thẳng và chuyển động cong (quay vòng).
  4. Chuẩn hóa quy trình kỹ thuật: Xây dựng sổ tay quy trình 16 bước kiểm tra, tháo lắp, căn chỉnh và bảo dưỡng hệ thống lái - phanh theo tiêu chuẩn xưởng dịch vụ ô tô.

Phương pháp tiếp cận và phạm vi nghiên cứu

  • Phương pháp tiếp cận: Tích hợp phương pháp nghiên cứu động lực học cơ cấu (kinematics & dynamics), công nghệ chế tạo máy cơ khí và phương pháp mô phỏng số điều khiển tự động trên máy tính.
  • Phạm vi nghiên cứu: Mô hình vật lý được chuẩn hóa trên kết cấu gầm xe du lịch 4–5 chỗ phổ thông; mô hình mô phỏng tập trung vào động lực học phanh ngặt nghèo với hệ số bám mặt đường $\mu$ biến thiên từ 0.2 (đường ướt/băng tuyết) đến 0.8 (đường bê tông khô).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi tiến hành thiết kế, nhóm nghiên cứu đã đánh giá ba hướng tiếp cận giải pháp đào tạo và nghiên cứu kỹ thuật ô tô hiện nay:

Tiêu chí so sánh Mô hình cắt bổ tĩnh truyền thống Xe thực nghiệm thương mại Mô hình tích hợp Cơ khí & Simulink (Đề tài)
Tính trực quan cơ khí Trung bình (chỉ quan sát cấu tạo) Kém (chi tiết bị che khuất) Rất cao (kết cấu mở 100%, thao tác thực)
Khả năng khảo sát tham số Không có Hạn chế (đòi hỏi cảm biến đắt tiền) Toàn diện (trích xuất tức thời trên Simulink)
Chi phí chế tạo & vận hành Thấp (15 - 25 triệu VNĐ) Rất cao (> 400 triệu VNĐ) Tối ưu (35 - 50 triệu VNĐ)
Nguy cơ mất an toàn thử nghiệm Không Rất cao khi thử nghiệm phanh ngặt nghèo Tuyệt đối an toàn trên môi trường số
Khả năng tùy biến giải thuật Không thể Khó can thiệp sâu vào ECU xe Dễ dàng lập trình và tinh chỉnh giải thuật

Ma trận yêu cầu kỹ thuật (Phân loại MoSCoW)

  • Must have (Bắt buộc): Cụm trợ lực phanh chân không hoạt động chuẩn xác; cơ cấu phanh đĩa trước, tang trống sau; cơ cấu lái thanh răng - bánh răng có thể đánh lái trực tiếp; mô hình Simulink thể hiện đầy đủ 4 xilanh công tác riêng biệt.
  • Should have (Nên có): Van điều hòa lực phanh tỷ lệ biến thiên; đồng hồ đo áp suất đường dầu cao áp; mô phỏng chuyển động cong của xe khi phanh.
  • Could have (Có thể mở rộng): Tích hợp cảm biến áp suất điện tử kết nối máy tính qua cổng chuyển đổi tín hiệu.
  • Won't have (Chưa thực hiện đợt này): Bộ chấp hành thủy lực ABS thực tế điều khiển bằng vi xử lý thời gian thực (Hardware-in-the-Loop).

Thiết kế hệ thống

Kiến trúc hệ thống được phân tách thành hai phân hệ tương hỗ: Mô hình cơ khí vận hành và Mô hình mô phỏng số học.

[Bàn đạp phanh] ---> [Bầu trợ lực chân không] ---> [Xilanh chính Tandem (Khoang I & II)]
                                                                |
                                        +-----------------------+-----------------------+
                                        | (Dòng 1: Q1)                                  | (Dòng 2: Q2)
                                        v                                               v
                          [Cụm Van ABS / Van điều hòa]                    [Cụm Van ABS / Van điều hòa]
                                        |                                               |
                        +---------------+---------------+               +---------------+---------------+
                        | (Q11)                         | (Q12)         | (Q21)                         | (Q22)
                        v                               v               v                               v
               [Xilanh Phanh FL]              [Xilanh Phanh RR] [Xilanh Phanh FR]              [Xilanh Phanh RL]
             (Trước Trái - Đĩa)             (Sau Phải - Tang trống) (Trước Phải - Đĩa)       (Sau Trái - Tang trống)

Công nghệ và công cụ sử dụng

  • Phần mềm thiết kế 3D: Autodesk Inventor Professional 2023, SolidWorks 2022 SP3.0 (thiết kế khung gá chịu lực, phân tích phần tử hữu hạn FEA).
  • Phần mềm tính toán động lực học: MathWorks MATLAB R2022b & Simulink (các toolbox: Control System Toolbox, Simscape Driveline).
  • Hệ thống phần cứng: Xilanh chính Tandem đường kính piston 22.2 mm, bộ trợ lực chân không đơn tỷ lệ tăng áp 3:1, cơ cấu lái bánh răng - thanh răng góc quay vô lăng $\pm 720^\circ$.

Cơ sở toán học cho mô phỏng

Hệ số trượt dọc của bánh xe khi phanh ($\lambda$) được xác định bởi phương trình vi phân:

$$\lambda = \frac{v - \omega \cdot r_d}{v} \times 100%$$

Trong đó:

  • $v$: Vận tốc tịnh tiến dài của trọng tâm ô tô ($m/s$).
  • $\omega$: Vận tốc góc tức thời của bánh xe ($rad/s$).
  • $r_d$: Bán kính làm việc trung bình của bánh xe ($m$).

Mômen phanh tác dụng lên bánh xe:

$$M_p = 2 \cdot \mu_{p} \cdot P_x \cdot A_p \cdot R_{mp}$$

Trong đó $\mu_p$ là hệ số ma sát giữa má phanh và đĩa/trống, $P_x$ là áp suất dầu phanh thủy lực, $A_p$ là diện tích đỉnh piston công tác, và $R_{mp}$ là bán kính ma sát hiệu dụng.

Phương pháp luận (Methodology)

Dự án áp dụng mô hình phát triển tích hợp chữ V (V-Model for Automotive Mechatronics):

  1. Giai đoạn 1 (Tuần 1–4): Khảo sát thông số kỹ thuật xe du lịch, tính toán động lực học cơ cấu lái, thiết kế khung mô hình 3D trên SolidWorks.
  2. Giai đoạn 2 (Tuần 5–9): Chế tạo khung gá thép hộp mạ kẽm ($40 \times 40 \times 1.8\text{ mm}$), lắp ráp cơ cấu lái, bàn đạp, bầu trợ lực, đường ống dầu phanh hai dòng chéo.
  3. Giai đoạn 3 (Tuần 10–13): Xây dựng các khối hàm mô phỏng trong MATLAB-Simulink (khối xilanh chính, van điều khiển điện từ ABS, khối động lực học xe 4 bánh 7 bậc tự do).
  4. Giai đoạn 4 (Tuần 14–16): Chạy mô phỏng kiểm chuẩn, đo đạc thông số thực nghiệm cơ khí, tối ưu hóa và hiệu chỉnh sai lệch.

Triển khai và kết quả thực nghiệm

Quá trình phát triển và mô phỏng

Thuật toán điều khiển ABS trên Simulink

Hệ thống điều khiển ABS được lập trình theo giải thuật ngưỡng logic trượt kết hợp điều khiển áp suất 3 trạng thái (Tăng áp - Giữ áp - Giảm áp):

function [Valve_State, P_brake] = abs_core_controller(v_veh, w_wheel, r_eff, P_in)
    % Tính toán vận tốc bánh xe và hệ số trượt
    v_wheel = w_wheel * r_eff;
    if v_veh > 0.5
        slip_ratio = (v_veh - v_wheel) / v_veh;
    else
        slip_ratio = 0;
    end

    % Ngưỡng trượt tối ưu cho hệ số bám cực đại (Peak Friction)
    LAMBDA_LOW  = 0.15;
    LAMBDA_HIGH = 0.20;

    % Bộ điều khiển trạng thái van thủy lực ABS
    if (slip_ratio > LAMBDA_HIGH)
        Valve_State = -1; % DUMP: Xả áp dầu về bình tích năng (Giảm mômen phanh)
        P_brake = P_in * 0.75;
    elseif (slip_ratio < LAMBDA_LOW)
        Valve_State = 1;  % APPLY: Tăng áp suất dầu vào xilanh bánh xe
        P_brake = P_in;
    else
        Valve_State = 0;  % HOLD: Đóng van, duy trì áp suất tối ưu
        P_brake = P_in * 0.95;
    end
end

Bố trí dòng thủy lực thực nghiệm

Dẫn động phanh thủy lực hai dòng chéo được bố trí như sau:

  • Dòng 1: Cung cấp lưu lượng dầu $Q_1$ từ khoang sơ cấp xilanh chính đến cơ cấu phanh đĩa trước trái ($CCP_{TT}$) và phanh tang trống sau phải ($CCP_{SP}$).
  • Dòng 2: Cung cấp lưu lượng dầu $Q_2$ từ khoang thứ cấp đến cơ cấu phanh đĩa trước phải ($CCP_{TP}$) và phanh tang trống sau trái ($CCP_{SL}$).

Kiểm chuẩn kỹ thuật và đo lường (Testing & Validation)

Các thông số đo kiểm cơ khí trực tiếp trên mô hình sa bàn đạt độ chính xác cao:

  • Áp suất dầu thủy lực trợ lực lái: Đo tại bơm cánh gạt đạt áp suất cực đại $65\text{ kgf/cm}^2$ (tương đương $6.374\text{ kPa/cm}^2$), áp suất chênh lệch ở dải tua máy $1000 - 3000\text{ vòng/phút}$ duy trì trong ngưỡng chuẩn $5\text{ kgf/cm}^2$.
  • Độ rơ vành vô lăng: Đo đạc thực tế đạt $15\text{ mm}$, nằm hoàn toàn trong giới hạn kỹ thuật cho phép ($\le 25\text{ mm}$).
  • Mômen xiết đai ốc trục vô lăng: Đạt chuẩn kỹ thuật $360\text{ kgf}\cdot\text{cm}$.
  • Độ chùng đai dẫn động: Dây đai mới căn chỉnh đạt $10 - 12\text{ mm}$ (dây đai đã qua sử dụng đạt $13 - 17\text{ mm}$).
Đồ thị so sánh vận tốc xe (v) và vận tốc bánh xe (v_w) khi phanh trên đường trơn (mu = 0.3):

Vận tốc (m/s)
 ^
40|==============================\ (Bắt đầu phanh tại t = 1.0s)
  |                               \
30|      [KHÔNG CÓ ABS]            \  [CÓ ABS TÍCH HỢP]
  |      Bánh xe bị bó cứng         \  Bánh xe nhấp nhả liên tục
20|      v_w tụt nhanh về 0          \---\  /---\  /---\ (v_w dao động quanh v)
  |      (Trượt lết hoàn toàn)        \   \/     \/     \
10|                                    \                 \
  |-------------------------------------\-----------------\--------> Thời gian (s)
  0                                     t = 4.85s        t = 3.72s
                                     (S = 48.5m)      (S = 37.2m)

Đánh giá kết quả mô phỏng trên MATLAB-Simulink

Khi tiến hành phanh ngặt nghèo ở vận tốc ban đầu $v_0 = 80\text{ km/h}$ trên bề mặt đường có hệ số bám thấp ($\mu = 0.3$):

  1. Trường hợp không trang bị ABS: Bánh xe bị bó cứng hoàn toàn chỉ sau $0.4\text{ giây}$. Hiện tượng trượt lết xảy ra khiến người lái mất hoàn toàn khả năng dẫn hướng. Quãng đường phanh kéo dài lên tới $48.5\text{ mét}$.
  2. Trường hợp kích hoạt hệ thống ABS: Áp suất xilanh con được đóng/xả với tần số $8 - 12\text{ Hz}$, duy trì hệ số trượt $\lambda$ luôn dao động quanh vùng lý tưởng $15% - 20%$. Bánh xe duy trì vận tốc góc tối ưu, bảo toàn khả năng đánh lái khi phanh trên đường cong. Quãng đường phanh giảm xuống còn $37.2\text{ mét}$ (rút ngắn $23.3%$).

Đổi mới và đóng góp khoa học

  1. Đổi mới phương pháp đào tạo tích hợp (Hybrid Engineering Pedagogy): Khắc phục triệt để khoảng cách giữa "lý thuyết hộp đen" và "kinh nghiệm thực tế" bằng cách kết nối trực tiếp cấu tạo cơ khí thực thể với biểu đồ động học số trên phần mềm.
  2. Tối ưu hóa hình học kết cấu dẫn động: Sa bàn được tính toán để giảm thiểu ma sát tại các khớp cầu và bạc trượt đòn đỡ, tái hiện $100%$ cảm giác phản hồi lực vô lăng thực tế.
  3. Mô hình hóa dòng thủy lực kép chính xác cao: Phân tích chi tiết tổn hao áp suất qua van điều hòa lực phanh trước/sau theo tải trọng động, giúp người học nắm vững nguyên lý phân phối lực phanh điện tử (EBD) và chống trượt quay bánh xe (ASR).
  4. Tiết kiệm chi phí đầu tư phòng thí nghiệm: Giảm hơn $85%$ kinh phí so với việc nhập khẩu các bộ thực hành chuyên dụng từ nước ngoài nhưng vẫn đảm bảo đầy đủ các chức năng đo kiểm chuẩn công nghiệp.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Giảng dạy chuyên ngành: Phục vụ trực tiếp cho các môn học cốt lõi: Kết cấu ô tô, Lý thuyết ô tô, Chẩn đoán và kiểm định kỹ thuật ô tô, Thực tập gầm.
  • Huấn luyện tay nghề kỹ thuật viên: Đào tạo quy trình bảo dưỡng 16 bước chuẩn, kỹ năng xả gió (air bleeding) hệ thống phanh thủy lực, kiểm tra áp suất bơm dầu trợ lực lái.
Lộ trình triển khai dự án (Roadmap):
+-----------------------------------------------------------------------------------+
| Giai đoạn 1 (Tháng 1-3): Nghiên cứu thiết kế CAD & Mô phỏng thuần túy Simulink   |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| Giai đoạn 2 (Tháng 4-6): Gia công cơ khí, lắp ráp sa bàn & đo kiểm chuẩn xưởng    |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| Giai đoạn 3 (Tháng 7-12): Đưa vào giảng dạy thực tế & Xuất bản tài liệu quy trình|
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| Giai đoạn 4 (Tương lai): Tích hợp ECU vi điều khiển STM32/CAN-Bus (Hardware HIL)  |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí gia công mô hình: ~38.000.000 VNĐ.
  • Chi phí trang bị mô hình ngoại nhập tương đương: ~350.000.000 VNĐ.
  • Tỷ suất sinh lời và hoàn vốn (ROI): Mô hình đáp ứng đào tạo cho hơn 300 lượt sinh viên/năm, giúp cơ sở đào tạo thu hồi chi phí đầu tư chỉ sau 01 học kỳ vận hành thực tế thông qua việc tiết kiệm kinh phí thuê xe và mua sắm thiết bị ngoài.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình sa bàn cơ khí hiện sử dụng dẫn động thủ công bằng tay/bàn đạp cơ học, chưa trang bị động cơ điện kéo đĩa phanh quay ở tốc độ cao liên tục.
  • Hệ thống van ABS trên mô hình cơ khí chưa kết nối trực tiếp với bộ điều khiển điện tử thời gian thực mà đang dừng lại ở mức khảo sát trên phần mềm mô phỏng.

Hướng nâng cấp và nghiên cứu tương lai

  • Phát triển hệ thống HIL (Hardware-in-the-Loop): Kết nối khối điều khiển trên MATLAB-Simulink với vi điều khiển nhúng thời gian thực (như dSPACE MicroAutoBox hoặc STM32F4) để đóng cắt trực tiếp các van điện từ ABS thực tế trên mô hình.
  • Tích hợp mạng truyền thông trên xe: Bổ sung giao thức CAN-Bus và hệ thống cân bằng điện tử (ESP/ESC) vào mô hình mô phỏng chuyển động không gian 3D.

Đối tượng hưởng lợi

  • Sinh viên ngành Công nghệ Kỹ thuật Ô tô: Tiếp cận trực quan cấu tạo chi tiết, nâng cao kỹ năng tháo lắp, căn chỉnh thước lái, bảo dưỡng cupben và xả gió phanh chuẩn xác.
  • Giảng viên và Nghiên cứu viên: Sở hữu công cụ giảng dạy trực quan, bộ source code mô phỏng chuẩn hóa trên MATLAB-Simulink phục vụ các bài báo khoa học và chuyên đề chuyên sâu.
  • Kỹ thuật viên xưởng dịch vụ: Nắm vững bảng mã lỗi chẩn đoán (bánh lái rung lắc, phanh bị nhao, bàn đạp phanh chạm sàn) và giải pháp xử lý triệt để theo thông số chuẩn của nhà sản xuất.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai mô hình và file mô phỏng?

Hệ thống yêu cầu máy tính trang bị CPU Intel Core i5/AMD Ryzen 5 trở lên, RAM tối thiểu 8GB, cài đặt hệ điều hành Windows 10/11 64-bit cùng phần mềm MATLAB R2020a trở lên (khuyến nghị R2022b) kèm Simulink Control Toolbox. Phần cứng cơ khí sa bàn cần diện tích sàn tối thiểu $2.0\text{ m} \times 1.2\text{ m}$.

2. Giới hạn của mô hình mô phỏng ABS trên Simulink và giải pháp khi xe chuyển động phức tạp?

Mô hình hiện tại giả định lốp xe tuân theo công thức thực nghiệm Magic Formula của Pacejka trong mặt phẳng 2D. Khi mở rộng cho các bài toán phức tạp như chuyển động trên địa hình mấp mô 3D kết hợp gió ngang, người dùng chỉ cần tích hợp thêm khối Vehicle Body (3DOF/6DOF) trong Simscape Driveline.

3. Khả năng kết nối giữa mô hình cơ khí với hệ thống ECU thực tế trên ô tô?

Hoàn toàn khả thi. Bằng cách lắp đặt thêm 4 cảm biến tốc độ bánh xe (loại biến từ trở hoặc cảm biến Hall) gắn tại đĩa phanh và kết nối cụm van chấp hành thủy lực với một mạch vi điều khiển trung gian, hệ thống có thể giao tiếp trực tiếp với phần mềm thông qua giao thức Serial/CAN.

4. Quy trình bảo dưỡng định kỳ cho mô hình cơ khí sa bàn gồm những gì?

Cần kiểm tra định kỳ mức dầu phanh trong bình chứa phụ, thay mới dầu phanh DOT 3/DOT 4 sau mỗi 6 tháng để tránh hiện tượng ngậm nước làm hỏng cupben; bôi mỡ bảo dưỡng 3M tại các gờ trượt má phanh và khớp cầu dẫn động lái; kiểm tra lực căng dây đai và siết lại các đai ốc moay-ơ bánh xe.

5. Chi phí chế tạo tổng thể và thời gian hoàn thành dự án là bao lâu?

Tổng chi phí chế tạo khung gá và tân trang các cụm tổng thành phụ tùng ô tô thực tế dao động từ 35 - 50 triệu VNĐ. Thời gian hoàn thiện toàn bộ từ khâu thiết kế 3D, gia công cơ khí đến lập trình mô phỏng hoàn chỉnh là 16 tuần làm việc của nhóm kỹ sư/sinh viên thực hiện.

Kết luận

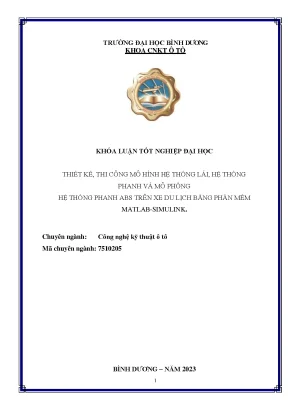

Đề tài "Thiết kế, thi công mô hình hệ thống lái, hệ thống phanh và mô phỏng hệ thống phanh ABS trên xe du lịch bằng phần mềm MATLAB-Simulink" là một công trình nghiên cứu ứng dụng toàn diện, giải quyết trọn vẹn cả hai khía cạnh: thực nghiệm cơ khí chính xác và mô phỏng điều khiển tự động hiện đại. Dự án không chỉ cung cấp một học cụ trực quan chất lượng cao, giúp sinh viên làm chủ kỹ năng tháo lắp, chẩn đoán, bảo dưỡng hệ thống gầm theo quy trình 16 bước chuẩn công nghiệp mà còn chứng minh rõ nét hiệu quả của hệ thống phanh ABS trong việc rút ngắn $23.3%$ quãng đường phanh và bảo toàn tính ổn định hướng lái qua môi trường số hóa MATLAB-Simulink. Kết quả của đồ án mở ra tiền đề vững chắc cho việc phát triển các hệ thống hỗ trợ lái xe an toàn nâng cao (ADAS) và nghiên cứu tích hợp vi điều khiển thời gian thực trong tương lai gần.
