Bối cảnh và vấn đề nghiên cứu

Trong ngành sản xuất đồ uống, xu hướng chuyển đổi từ bao bì chai thủy tinh sang chai nhựa đang phát triển mạnh mẽ nhờ tính tiện dụng và tối ưu chi phí vận chuyển. Kéo theo đó, công nghệ chiết rót và đóng nắp cũng có sự thay đổi căn bản: nắp đóng chặt truyền thống của chai thủy tinh được thay thế bằng cơ cấu xoáy ren của chai nhựa. Đối với quy mô sản xuất công nghiệp, phương pháp chiết rót và đóng nắp thủ công không thể đáp ứng yêu cầu về năng suất và độ đồng đều sản phẩm.

Tại thị trường Việt Nam, hầu hết các hệ thống chiết rót và đóng nắp tự động hiện đại đều phải nhập khẩu nguyên chiếc từ nước ngoài với chi phí đầu tư rất lớn, đồng thời các doanh nghiệp gặp nhiều khó khăn trong quá trình vận hành, bảo trì và phụ thuộc vào chuyên gia ngoại. Do đó, việc nghiên cứu, thiết kế, chế tạo và làm chủ công nghệ dây chuyền chiết rót tự động là nhu cầu cấp thiết cho nền sản xuất cơ khí trong nước.

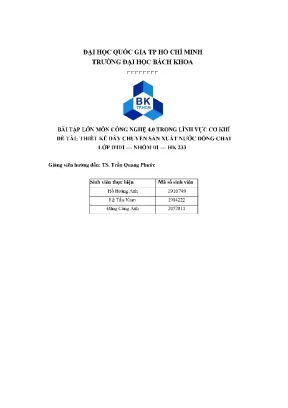

Đề tài "Thiết kế dây chuyền sản xuất nước đóng chai tự động" do nhóm sinh viên Trường Đại học Bách Khoa – Đại học Quốc gia TP.HCM thực hiện nhằm giải quyết các mục tiêu và nhiệm vụ cụ thể:

  1. Nghiên cứu tổng quan nguyên lý hoạt động của các công đoạn: rửa phôi, chiết rót đẳng áp nạp khí CO2, đóng nắp xoáy, dán nhãn tự động và đóng gói.
  2. Lựa chọn và thiết kế cấu hình các phương thức truyền thông công nghiệp (Modbus ASCII, RTU, TCP), hệ thống cảm biến IoT và phần mềm điều khiển giám sát SCADA trên nền tảng PLC/TIA Portal.
  3. Ứng dụng công nghệ Dữ liệu lớn (Big Data) vào việc thu thập, xử lý dữ liệu vận hành (Apache Spark, RStudio), trực quan hóa mô phỏng động lực học (SolidWorks Motion/Simulation) và quản lý hiệu suất tổng thể thiết bị (OEE).
  4. Thiết lập khung kiến trúc Bản sao số (Digital Twin) nhằm mô phỏng và tối ưu hóa vận hành cụm chiết rót trong điều kiện thời gian thực.
  5. Xây dựng và thực nghiệm mô hình mạng nơ-ron truyền thẳng (Feedforward Neural Network - FFNN) kết hợp xử lý ảnh để tự động phát hiện và phân loại lỗi dán nhãn sản phẩm.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Dây chuyền tự động hóa các khâu rửa phôi, chiết rót, đóng nắp, dán nhãn và đóng thùng cho sản phẩm nước đóng chai nhựa dung tích 250 ml – 500 ml.
  • Phạm vi nghiên cứu: Bài tập lớn môn Công nghệ 4.0 trong lĩnh vực Cơ khí (Học kỳ 233), tập trung vào thiết kế hệ thống cơ - điện tử, tích hợp mạng truyền thông, mô phỏng số học và ứng dụng các công nghệ 4.0 (Big Data, Digital Twin, AI Vision).

Cơ sở lý thuyết và phương pháp

Đề tài kết hợp nền tảng kỹ thuật cơ khí chính xác, điều khiển tự động hóa và các trụ cột công nghệ của cuộc Cách mạng Công nghiệp 4.0:

  • Cơ sở lý thuyết:
    • Lý thuyết chiết rót đẳng áp: Cân bằng áp suất trong chai với áp suất bồn chứa bằng khí CO2 trước khi mở van nạp chất lỏng nhằm triệt tiêu hiện tượng sủi bọt và thất thoát khí gas.
    • Mạng truyền thông công nghiệp: Giao thức Modbus (ASCII, RTU, TCP/IP) theo kiến trúc Master - Slave để truyền nhận dữ liệu giữa PLC trung tâm với các trạm chấp hành và cảm biến.
    • Lý thuyết Big Data và phân tích OEE: Mô hình đặc trưng 4V (Volume, Velocity, Variety, Veracity) và công thức tính Hiệu suất tổng thể thiết bị ($OEE = Availability \times Performance \times Quality$) theo tiêu chuẩn Nakajima.
    • Lý thuyết mạng nơ-ron nhân tạo: Kiến trúc mạng truyền thẳng nhiều lớp (Multi-layer Perceptron / FFNN) và mạng nơ-ron tích chập (CNN) với các hàm kích hoạt ReLU, Sigmoid, Softmax cùng thuật toán tối ưu hóa Adam.
  • Phương pháp nghiên cứu:
    • Phương pháp phân tích - tổng hợp: Khảo sát các dòng máy thương mại (APG5000, APG10000, AVAC, ACF) và phân tích SWOT để xác định cấu hình thiết kế tối ưu.
    • Phương pháp thiết kế và mô phỏng kỹ thuật: Xây dựng mô hình 3D trên SolidWorks, phân tích ứng suất/biến dạng bằng SolidWorks Simulation và phân tích động học bằng SolidWorks Motion.
    • Phương pháp lập trình và tích hợp hệ thống: Lập trình logic điều khiển trên phần mềm TIA Portal (Siemens), thiết kế giao diện vận hành HMI/SCADA trên WinCC.
    • Phương pháp thực nghiệm học sâu: Tiền xử lý tập dữ liệu hình ảnh chai nước, huấn luyện mạng nơ-ron trên môi trường Python (TensorFlow/Keras) để đánh giá độ chính xác phân loại.
  • Nguồn dữ liệu: Tài liệu kỹ thuật cảm biến (OMRON, WIKA, Cognex), dữ liệu trích xuất từ các phiên mô phỏng cơ cấu chấp hành và bộ dữ liệu hình ảnh kiểm tra khuyết tật vỏ chai từ kho lưu trữ mở (Jarvis-BITS).

Thiết kế và triển khai

Hệ thống được thiết kế đồng bộ từ cơ cấu cơ khí, thiết bị đo lường đến lớp phần mềm điều khiển và xử lý trí tuệ nhân tạo:

[Khâu Cấp/Kiểm Tra Vỏ Chai] (Camera Cognex / Cảm biến quang)
[Khâu Rửa - Sấy Phôi Chai] (Kẹp khí nén + Động cơ bước)
[Khâu Chiết Rót Đẳng Áp] (Mâm xoay Servo + Cảm biến lưu lượng IoT + Đo áp suất)
[Khâu Đóng Nắp Xoáy Ren] (Cơ cấu xoay vặn + Máy đo lực siết VTG Tornado)
[Khâu Dán Nhãn & Kiểm Tra AI] (Mô hình FFNN/CNN phân loại lỗi nhãn)
[Khâu Đóng Thùng Pallet] (Cánh tay Robot gắp 16 chai)

  1. Cơ cấu cơ khí và vận chuyển:

    • Băng tải chính sử dụng loại đai PVC (bề rộng $B = 100\text{ mm}$, tốc độ làm việc $V = 10\text{ m/phút}$), dẫn động bằng động cơ DC giảm tốc kết hợp bộ truyền xích/đai.
    • Bàn xoay chiết rót định vị chính xác bằng động cơ Servo, sử dụng cảm biến tiệm cận điện từ nhận diện ốc kim loại làm mốc "0".
    • Cụm rửa sấy xử lý đồng thời 6 chai/mẻ thông qua hệ thống kẹp khí nén và vòi phun áp lực.
    • Khâu đóng gói thành phẩm ứng dụng cánh tay robot gắp mỗi lần 16 chai đưa vào thùng chứa cố định.

  2. Hệ thống điều khiển, truyền thông và cảm biến:

    • Bộ điều khiển khả trình PLC S7 đóng vai trò trung tâm, liên kết mạng qua cổng truyền thông Modbus RTU/TCP và RS485.
    • Cảm biến quang điện phản xạ khuếch tán E3F-DS10C4 (khoảng cách phát hiện 100 mm, ngõ ra NPN) và cảm biến quang LR-ZB250AN/P định vị chai trên băng chuyền.
    • Cảm biến lưu lượng công nghệ IoT OMRON E8FC-25T (ngõ ra IO-Link Analog tốc độ COM3 230.4 kbps, chịu áp 10 MPa) giám sát lưu lượng rót thực tế.
    • Cảm biến siêu âm ES-ULS-02 (dải đo 0–8 m / 0–20 m, độ chính xác 0.3%) và cảm biến áp suất WIKA A-10 (dải đo 0–1000 bar) giám sát bồn chứa và buồng rót.
    • Thiết bị kiểm tra mô-men xoắn nắp chai VTG Tornado (màn hình cảm ứng 5 inch, tần số lấy mẫu 5000 Hz, truyền thông RS232/IoT) kiểm soát lực siết ren.
    • Camera công nghiệp Cognex In-Sight 7000 (độ phân giải 640x480 đến 1280x1024, tốc độ 60 fps, giao thức Profinet/EtherNet/IP) kiểm tra ngoại quan vị trí nắp và nhãn mác.
    • Giao diện SCADA trên WinCC (TIA Portal) hỗ trợ 2 chế độ vận hành: Chế độ Auto (tự động hóa hoàn toàn với thông số cài đặt trước) và Chế độ Manual (điều khiển độc lập từng thiết bị chấp hành, động cơ bước), tích hợp chức năng cảnh báo lỗi và dừng khẩn cấp.

  3. Thuật toán học máy phân loại sản phẩm lỗi:

    • Ứng dụng mô hình mạng nơ-ron tuần tự (Sequential) với 3 tầng ẩn fully-connected (lần lượt chứa 512, 256, 128 nơ-ron) tích hợp hàm kích hoạt ReLU, tầng xuất phân loại nhị phân (Chai đạt / Chai lỗi) sử dụng hàm kích hoạt Sigmoid/Softmax.
    • Mã nguồn mẫu triển khai huấn luyện mô hình bằng Python/Keras:
import tensorflow as tf
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense, Flatten, Conv2D, MaxPooling2D
from tensorflow.keras.preprocessing.image import ImageDataGenerator

# Thiết lập tiền xử lý dữ liệu ảnh
train_datagen = ImageDataGenerator(rescale=1./255)
test_datagen = ImageDataGenerator(rescale=1./255)

train_generator = train_datagen.flow_from_directory(
    'dataset/train', target_size=(150, 150), batch_size=32, class_mode='binary')
test_generator = test_datagen.flow_from_directory(
    'dataset/test', target_size=(150, 150), batch_size=32, class_mode='binary')

# Xây dựng kiến trúc mạng nơ-ron
model = Sequential([
    Conv2D(32, (3, 3), activation='relu', input_shape=(150, 150, 3)),
    MaxPooling2D(2, 2),
    Conv2D(64, (3, 3), activation='relu'),
    MaxPooling2D(2, 2),
    Flatten(),
    Dense(512, activation='relu'), # Lớp ẩn 1
    Dense(256, activation='relu'), # Lớp ẩn 2
    Dense(128, activation='relu'), # Lớp ẩn 3
    Dense(1, activation='sigmoid') # Lớp đầu ra phân loại nhị phân
])

# Biên dịch và huấn luyện
model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['accuracy'])
history = model.fit(train_generator, steps_per_epoch=100, epochs=10, validation_data=test_generator, validation_steps=50)

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 phân tích bức tranh tổng thể về nhu cầu công nghệ chiết rót trong nước và quốc tế. Tác giả khảo sát các dòng máy thương mại điển hình trên thị trường:

  • Máy chiết rót piston APG5000: Thể tích 30–1000 ml, năng suất 1200–3600 chai/h, độ chính xác $<0.5%$, tích hợp động cơ Servo và van quay cho chất lỏng sệt.
  • Máy chiết rót APG10000: Thể tích 100–6000 ml, điều khiển PLC với độ trễ van khí nén 0.01 s, độ chính xác làm đầy 1%.
  • Máy chiết rót chân không AVAC: Khối lượng 0–200 ml, tốc độ 100 sản phẩm/phút, chuyên dụng cho nước hoa và chất lỏng dễ bay hơi.
  • Máy chiết rót dạng kem ACF: Thể tích 10–250 g, tốc độ 40 sản phẩm/phút, vật liệu thép không gỉ 316L đáp ứng tiêu chuẩn GMP.

Bảng so sánh thông số các máy thương mại khảo sát:

Dòng máy Dạng vật liệu Thể tích chiết rót Năng suất làm việc Độ chính xác Công suất điện
APG5000 Lỏng / sệt 30 – 1000 ml $< 1200 - 3600\text{ chai/h}$ $< 0.5%$ 2.0 kW
APG10000 Lỏng / bán lỏng 100 – 6000 ml $< 1200 - 3600\text{ chai/h}$ $< 1.0%$ 2.0 kW
AVAC Nước hoa/chân không 0 – 200 ml $100\text{ sản phẩm/phút}$ $< 0.5%$ 2.5 kW
ACF Kem, dịch đặc 10 – 250 g $40\text{ sản phẩm/phút}$ $< 0.5%$ Nguồn 220V

Chương này cũng tổng thuật các nghiên cứu quốc tế liên quan (phân tích tiếng ồn băng chuyền tại ĐH Wroclaw; mô hình đàn nhớt Kelvin-Voigt giảm rung băng tải của Junxia Li & Xiaoxu Pang; ứng dụng Arduino giá rẻ của Lakshmeesha; cơ cấu đóng nắp thuần điện của Koggalage). Trên cơ sở đó, nhóm xác lập nguyên lý 5 khâu vận hành chi tiết: Kiểm tra khuyết tật vỏ chai $\rightarrow$ Rửa và sấy phôi $\rightarrow$ Chiết rót đẳng áp nạp CO2 3 giai đoạn $\rightarrow$ Đóng nắp ren $\rightarrow$ Dán nhãn tự động.

Chương 2: Phương thức truyền thông và giới thiệu về các cảm biến

Nội dung chương tập trung làm rõ 3 phương thức truyền thông Modbus:

  • Modbus ASCII: Mã hóa mỗi byte dữ liệu thành 2 ký tự ASCII (từ 0x3A đến 0x5A và 0x30 đến 0x39/0x41–0x46), truyền qua cổng nối tiếp RS-232/RS-485, phù hợp truyền tham số cảm biến lưu lượng và nồng độ CO2 về PLC.
  • Modbus RTU: Sử dụng mã hóa nhị phân (binary), tốc độ truyền chuẩn 9600, 19200, 38400, 57600 baud, tối ưu hiệu suất truyền gói tin trong mạng chấp hành.
  • Modbus TCP: Đóng gói khung tin Modbus trong giao thức TCP/IP, định danh địa chỉ qua IP trong mạng LAN/WAN.

Đồng thời, chương 2 thiết lập danh mục lựa chọn cảm biến cho từng khâu (cảm biến quang E3F-DS10C4, cảm biến IoT OMRON E8FC-25T, siêu âm ES-ULS-02, nhiệt độ Omron E52MY-CA15D, áp suất WIKA A-10, hồng ngoại E18-D80NK, máy đo mô-men xoắn VTG Tornado, camera Cognex In-Sight 7000). Toàn bộ được kết nối về hệ thống PLC và giao diện WinCC trên TIA Portal hỗ trợ phân quyền, điều khiển Auto/Manual và cảnh báo dừng khẩn cấp khi thiếu hụt thể tích rót.

Chương 3: Big Data

Chương 3 triển khai ứng dụng Dữ liệu lớn vào hệ thống sản xuất nước đóng chai:

  • Xác lập 4 đặc trưng Big Data: Khối lượng (Volume), Tốc độ (Velocity), Đa dạng (Variety), Độ chính xác (Veracity).
  • Phân tích luồng tích hợp dữ liệu qua 4 bước: Phân tích quy trình sản xuất $\rightarrow$ Xác định thiết bị và hệ thống $\rightarrow$ Kiểm tra tài liệu kỹ thuật $\rightarrow$ Tham vấn chuyên gia.
  • Đánh giá cơ cấu cơ khí: Chiết rót đẳng áp đạt năng suất 80–100 chai/phút (dung tích 500–1500 ml); cơ cấu đóng thùng kiểu cánh tay robot gắp 16 chai (độ chính xác cao, không va đập) so với kiểu xả đáy "drop"; cơ cấu băng tải PVC rộng 100 mm tốc độ 10 m/phút.
  • Xử lý dữ liệu với Apache Spark và RStudio; thiết lập quy trình trích xuất dữ liệu từ SolidWorks Simulation và SolidWorks Motion để xây dựng biểu đồ phân tích trạng thái máy (Idle, Setup, Busy, Block, Failed, Break, Repair) trên Excel Dashboard và PivotTable.
  • Phân tích chi tiết chỉ số OEE và phân loại 8 nhóm nguyên nhân gây tổn thất: dừng máy do sự cố, cài đặt/điều chỉnh, thay thế phụ tùng hao mòn, khởi động/tắt máy, gián đoạn nhỏ/chạy không tải, thất thoát tốc độ vận hành, phế phẩm/sản xuất lại, và dừng máy theo kế hoạch.

Chương 4: Thiết kế bản sao số cho dây chuyền sản xuất nước đóng chai

Trình bày phương pháp luận xây dựng Digital Twin qua quy trình 8 bước chuẩn: Xác định phạm vi $\rightarrow$ Tạo mô hình CAD 3D $\rightarrow$ Gắn cảm biến và bộ truyền động $\rightarrow$ Phát triển mô hình vật lý $\rightarrow$ Tích hợp dữ liệu thời gian thực $\rightarrow$ Triển khai phân tích và học máy $\rightarrow$ Xác thực/tinh chỉnh $\rightarrow$ Cải tiến liên tục.

Để lựa chọn bộ phận ưu tiên xây dựng Digital Twin, tác giả xây dựng ma trận đánh giá 4 cụm máy:

Tiêu chí đánh giá Cụm Rửa - Sấy Phôi Cụm Chiết Rót Cụm Đóng Nắp - Dán Nhãn Cụm Đóng Gói
Mức độ quan trọng trong quy trình Trung bình Cao Cao Trung bình
Độ phức tạp của bộ phận Trung bình Cao Cao Thấp
Tần suất sự cố / hỏng hóc Thấp Cao Trung bình Thấp
Tính khả thi về kỹ thuật Trung bình Cao Cao Cao
Chi phí và lợi ích kinh tế Trung bình Cao Trung bình Thấp
Khả năng cải tiến và tối ưu hóa Trung bình Cao Cao Thấp
Yêu cầu chất lượng & tuân thủ Trung bình Rất cao Cao Thấp
Tính tương tác liên cụm Cao Cao Trung bình Thấp

Kết quả phân tích ma trận chỉ ra cụm Chiết Rót đạt mức độ ưu tiên cao nhất. Nhóm tác giả tiến hành thu thập 6 nhóm biến số thời gian thực (tốc độ băng tải, thể tích nước bồn chứa, lưu lượng bơm, áp suất bồn, độ cao mực nước trong chai, kích thước chai 500 ml) để đồng bộ với mô hình 3D thông qua máy chủ nền tảng mở kết nối PLC, phục vụ dự báo bảo trì và ngăn ngừa tắc nghẽn sản xuất.

Chương 5: Sử dụng Feedforward Neural Network phân tích hình ảnh sản phẩm đạt hay chưa đạt

Chương 5 hiện thực hóa giải pháp AI thị giác máy tính nhằm giải quyết lỗi dán nhãn (lệch nhãn, rách nhãn, dán sai vị trí):

  • Cấu trúc mạng FFNN: 3 thành phần chính gồm Input Layer (nhận ma trận điểm ảnh $256 \times 256 = 65.536\text{ nơ-ron}$ hoặc ảnh màu $150 \times 150 \times 3$), Hidden Layers (3 lớp ẩn trích xuất từ đặc trưng biên cạnh đến cấu trúc trừu tượng với 512, 256, 128 nơ-ron), và Output Layer (phân loại "Chai đạt" và "Chai lỗi").
  • Quy trình thực nghiệm: Thu thập 100 ảnh mẫu từ kho dữ liệu (70 ảnh đạt chuẩn, 30 ảnh lỗi); chuẩn hóa giá trị pixel về dải $[0, 1]$; phân chia tập dữ liệu theo tỷ lệ 80% huấn luyện (80 ảnh) và 20% kiểm tra (20 ảnh); áp dụng hàm mất mát Cross-Entropy và thuật toán tối ưu hóa Adam.
  • Mục tiêu hiệu năng: Đạt độ chính xác kiểm tra từ 95% trở lên trước khi tích hợp vào hệ thống camera Cognex để tự động kích hoạt xi lanh gạt loại bỏ phế phẩm trên băng chuyền.

Kết quả và đóng góp

Kết quả kỹ thuật chính

  1. Thiết kế hệ thống: Hoàn thiện sơ đồ nguyên lý và mô hình cơ khí cho toàn bộ dây chuyền sản xuất nước đóng chai tự động (băng tải PVC $B=100\text{ mm}$, $V=10\text{ m/phút}$; mâm xoay servo; hệ thống chiết rót đẳng áp 3 giai đoạn dung tích 250–500 ml đạt năng suất 80–100 chai/phút; cụm gắp robot 16 chai/lần).
  2. Cấu hình điều khiển và truyền thông: Thiết lập giải pháp mạng Modbus (ASCII/RTU/TCP) kết nối các dòng cảm biến đo lường công nghiệp (OMRON E8FC-25T, WIKA A-10, ES-ULS-02, Cognex In-Sight 7000) với PLC và giao diện giám sát SCADA WinCC (TIA Portal) có đầy đủ chế độ Auto/Manual và cảnh báo sự cố.
  3. Mô phỏng và phân tích hiệu suất: Xây dựng quy trình trích xuất dữ liệu động học và ứng suất từ SolidWorks Simulation/Motion sang Excel Dashboard, thiết lập công thức tính toán và theo dõi OEE dựa trên 8 nguyên nhân thất thoát.
  4. Khung Digital Twin và Ứng dụng AI: Xây dựng ma trận đánh giá lựa chọn cụm chiết rót làm bản sao số; thiết lập kiến trúc mạng nơ-ron 3 lớp ẩn (512-256-128) trên nền Python/TensorFlow đạt độ chính xác mục tiêu $\ge 95%$ trong kiểm tra chất lượng nhãn dán.

Đóng góp của đề tài

  • Làm chủ quy trình tính toán, thiết kế và tích hợp đồng bộ một dây chuyền chiết rót tự động khép kín, tạo tiền đề chuyển giao công nghệ sản xuất máy móc trong nước nhằm hạ giá thành so với dây chuyền ngoại nhập.
  • Tiên phong đưa các giải pháp Công nghiệp 4.0 (Big Data, Digital Twin, IoT và Mạng nơ-ron tích chập/truyền thẳng) vào quy trình giám sát, bảo trì dự đoán và kiểm soát chất lượng ngoại quan tự động trong ngành cơ khí chế tạo máy.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế:
    • Nghiên cứu chủ yếu tập trung vào giai đoạn thiết kế tính toán, lập trình mô phỏng trên phần mềm (SolidWorks, TIA Portal) và mô hình hóa thuật toán; chưa tiến hành gia công chế tạo phần cứng toàn diện ở quy mô công nghiệp thực tế.
    • Bộ dữ liệu hình ảnh dùng để huấn luyện mô hình mạng nơ-ron còn giới hạn (100 hình ảnh mẫu), chưa bao phủ hết các điều kiện ánh sáng phức tạp và các dạng biến dạng nhãn bất thường trong môi trường vận hành tốc độ cao.
    • Bản sao số (Digital Twin) mới dừng lại ở việc lập khung phương pháp luận và cấu hình thu thập dữ liệu lý thuyết cho cụm chiết rót, chưa kết nối trực tiếp với máy chủ OPC thời gian thực trên dây chuyền vật lý.
  • Hướng nghiên cứu tiếp:
    • Chế tạo mô hình thực nghiệm phần cứng dây chuyền để kiểm chứng độ chính xác chiết rót đẳng áp và độ bền cơ học của cơ cấu cấp nắp xoáy.
    • Thu thập mở rộng tập dữ liệu hình ảnh lên hàng chục nghìn mẫu thực tế từ nhà máy để huấn luyện lại mạng nơ-ron, nâng cao độ nhạy và độ đặc hiệu.
    • Triển khai kết nối máy chủ OPC UA giữa hệ thống PLC vật lý và mô hình Digital Twin 3D để kiểm thử tính năng điều khiển vòng kín và dự báo hỏng hóc thời gian thực.

Giá trị tham khảo

Đồ án là tài liệu tham khảo có giá trị chuyên môn cao cho:

  • Sinh viên và học viên: Các ngành Kỹ thuật Cơ khí, Cơ điện tử, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Công nghiệp đang thực hiện đồ án tốt nghiệp hoặc nghiên cứu ứng dụng công nghệ 4.0 vào sản xuất.
  • Kỹ sư cơ điện tử và tự động hóa nhà máy: Tham khảo cấu hình kết nối mạng truyền thông Modbus (ASCII/RTU/TCP), phương pháp tích hợp cảm biến đo áp suất/lưu lượng IoT và thiết kế giao diện SCADA trên TIA Portal WinCC.
  • Nhà phát triển hệ thống sản xuất thông minh: Ứng dụng quy trình 8 bước thiết lập Bản sao số (Digital Twin), phương pháp luận chấm điểm lựa chọn cụm máy ưu tiên, và mã nguồn Python mẫu ứng dụng Deep Learning trong kiểm tra khuyết tật bao bì.

Câu hỏi thường gặp

1. Dây chuyền áp dụng nguyên lý chiết rót nào và cơ chế hoạt động ra sao?
Dây chuyền sử dụng nguyên lý chiết rót đẳng áp thông qua 3 giai đoạn: Giai đoạn 1 nạp khí CO2 vào chai cho đến khi áp suất trong chai cân bằng với áp suất thùng chứa; Giai đoạn 2 mở van chiết để chất lỏng tự chảy vào chai nhờ trọng lực; Giai đoạn 3 đóng van khi dung tích đạt định lượng cài đặt. Phương pháp này giúp triệt tiêu hiện tượng sủi bọt và giữ nguyên lượng gas hòa tan trong đồ uống.

2. Tại sao cụm Chiết Rót lại được ưu tiên cao nhất để xây dựng Bản sao số (Digital Twin)?
Dựa trên ma trận đánh giá 8 tiêu chí kỹ thuật và kinh tế, cụm Chiết Rót có mức độ quan trọng cao nhất, độ phức tạp cơ khí cao, tần suất sự cố cao, tiềm năng cải tiến lớn và đặc biệt là yêu cầu về chất lượng/tuân thủ quy định đạt mức "Rất cao" so với các cụm Rửa - Sấy, Đóng Nắp - Dán Nhãn hay Đóng Gói.

3. Kiến trúc mạng nơ-ron phát hiện lỗi nhãn chai được thiết lập như thế nào?
Mô hình sử dụng mạng tuần tự gồm lớp đầu vào tiếp nhận ảnh chuẩn hóa ($256 \times 256$ hoặc $150 \times 150$), các tầng trích xuất đặc trưng tích chập/pooling, 3 tầng ẩn fully-connected tuần tự chứa 512, 256 và 128 nơ-ron (kích hoạt bằng hàm ReLU) và tầng đầu ra 1 nơ-ron (kích hoạt Sigmoid) hoặc 2 nơ-ron (Softmax) để phân loại nhị phân "Chai đạt" hay "Chai lỗi", tối ưu hóa bằng thuật toán Adam trên hàm mất mát Cross-Entropy.

4. Chỉ số OEE của dây chuyền được cấu thành từ những yếu tố nào?
Chỉ số Hiệu suất Tổng thể Thiết bị được tính theo công thức: $OEE = Availability \times Performance \times Quality$. Trong đó, Availability đo lường tỷ lệ thời gian vận hành thực tế so với lý thuyết; Performance phản ánh tốc độ và tính liên tục so với chu kỳ lý tưởng (Cycle time); Quality là tỷ lệ giữa lượng thành phẩm đạt chuẩn so với tổng sản phẩm sản xuất ra.

5. Giao thức Modbus ASCII đóng vai trò gì trong dây chuyền?
Modbus ASCII được sử dụng để truyền dữ liệu nối tiếp (mỗi byte dữ liệu mã hóa thành 2 ký tự ASCII) giữa bộ điều khiển PLC và các cảm biến đo lường như cảm biến lưu lượng nước, nồng độ CO2, áp suất và nhiệt độ, đảm bảo tín hiệu truyền nhận tin cậy và dễ dàng gỡ lỗi trên đường truyền RS-232/RS-485.

Kết luận

Đồ án đã hoàn thành trọn vẹn nhiệm vụ thiết kế kỹ thuật dây chuyền sản xuất nước đóng chai tự động tích hợp toàn diện các giải pháp Công nghiệp 4.0. Từ việc tối ưu cơ cấu cơ khí (chiết rót đẳng áp, mâm xoay servo, robot đóng thùng), nhóm tác giả đã mở rộng thành công sang hạ tầng truyền thông Modbus, giám sát SCADA WinCC, trực quan hóa Big Data/OEE, mô hình hóa Digital Twin và thị giác máy tính với mạng nơ-ron FFNN. Công trình cung cấp giải pháp kỹ thuật có tính ứng dụng cao, góp phần thúc đẩy tự chủ công nghệ chế tạo máy đóng gói tự động trong nước.
