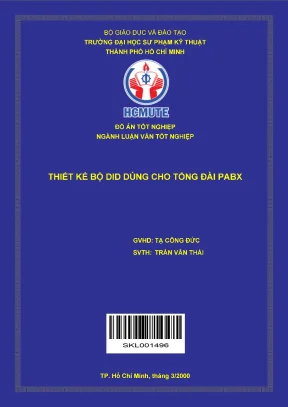

Nhiệm Vụ Luận Văn Tốt Nghiệp: Thiết Kế Bộ DID Dùng Cho Tổng Đài PABX

• Đề tài: Thiết Kế Bộ DID Dùng Cho Tổng Đài PABX

• LỜI MỞ ĐẦU
• 1. PHẦN I: LÝ THUYẾT
• 1.1. Vai trò của thông tin điện thoại trong hệ thông tin
• 1.2. Giới thiệu tổng đài nội bộ
• 1.3. Nguyên lý hoạt động PO trong PABX
• 1.4. So sánh các hệ thống tổng đài điện tử
• 1.5. Phản cấp tổng đài ở nước ta
• 1.6. Phương thức làm việc của tổng đài
• 1.7. Các phương thức làm việc thuê bao và tổng đài
• 1.8. Phương thức lưu trữ và phát lại tiếng nói
• 1.9. Bộ ghép quang (OPTRON)
• 2. PHẦN II: THIẾT KẾ PHẦN CỨNG
• 2.1. Sơ đồ khối bộ DID
• 2.2. Các khối chức năng
• 2.3. Thiết kế từng khối
• 2.4. Tính toán thiết kế từng khối
• 2.5. Sơ đồ mạch
• 3. PHẦN III: THIẾT KẾ PHẦN MỀM
• 3.1. Các yêu cầu của chương trình
• 3.2. Lưu đồ
• 3.3. Phần chương trình

I. Khám Phá Nguyên Lý Thiết Kế Bộ DID Cho Tổng Đài PABX

Việc hiểu rõ nguyên lý thiết kế bộ DID dùng cho tổng đài PABX là nền tảng để hiện đại hóa hệ thống viễn thông doanh nghiệp. DID (Direct Inward Dialing) là một tính năng cho phép các cuộc gọi từ mạng điện thoại công cộng (PSTN) kết nối trực tiếp đến một số máy lẻ (extension) cụ thể trong một tổng đài nội bộ mà không cần qua lễ tân hay nhân viên trực tổng đài. Nghiên cứu sâu về chủ đề này, đặc biệt qua các tài liệu học thuật kinh điển như luận văn ‘Thiết Kế Bộ DID Dùng Cho Tổng Đài PABX’ (năm 2000), cung cấp một cái nhìn toàn diện về cơ sở lý thuyết và kỹ thuật triển khai. Tài liệu này nhấn mạnh sự cần thiết của việc tự động hóa, thay thế bàn PO (Position Operator) thủ công để tiết kiệm chi phí và tăng hiệu quả. Các nguyên tắc cơ bản bao gồm việc phát hiện tín hiệu chuông, tạo trạng thái giả nhấc máy, phát thông báo hướng dẫn, thu nhận tín hiệu quay số DTMF (Dual-Tone Multi-Frequency), và cuối cùng là chuyển tiếp số đã giải mã đến tổng đài PABX để thực hiện định tuyến cuộc gọi. Mặc dù công nghệ đã phát triển vượt bậc với tổng đài IP PBX và Cloud PBX, các nguyên lý về xử lý tín hiệu và logic điều khiển được trình bày trong các nghiên cứu ban đầu vẫn là kiến thức cốt lõi, tạo tiền đề cho các giải pháp thoại cho doanh nghiệp phức tạp hơn sau này.

1.1. Định nghĩa số DID và vai trò trong tổng đài nội bộ

Một số DID, hay đầu số DID, là một số điện thoại ảo được nhà cung cấp DID gán cho một hoặc nhiều đường trung kế kết nối vào tổng đài PABX của doanh nghiệp. Vai trò chính của nó là cho phép mỗi nhân viên hoặc phòng ban có một số điện thoại trực tiếp riêng mà không cần phải có một đường dây vật lý riêng cho từng người. Khi một khách hàng quay số DID cụ thể, nhà mạng sẽ định tuyến cuộc gọi đến tổng đài của doanh nghiệp. Tổng đài sau đó sẽ phân tích số DID được gọi và tự động chuyển cuộc gọi đến đúng số máy lẻ đã được cấu hình trước. Điều này giúp loại bỏ bước trung gian qua người trực tổng đài, giảm thời gian chờ đợi của khách hàng và nâng cao tính chuyên nghiệp cho tổ chức.

1.2. Tổng quan về tổng đài PABX và phương thức hoạt động

PABX (Private Automatic Branch Exchange) là một hệ thống chuyển mạch điện thoại riêng tư được sử dụng trong các tổ chức. Nó cho phép thực hiện các cuộc gọi nội bộ giữa các nhân viên miễn phí và chia sẻ một số lượng giới hạn các đường dây điện thoại bên ngoài. Các hệ thống PABX truyền thống (analog) hoạt động dựa trên các mạch vật lý và chuyển mạch cơ điện hoặc điện tử. Theo luận văn gốc, các tổng đài này thường đi kèm một bàn PO để xử lý các cuộc gọi đến. Nhân viên trực sẽ nhấc máy, hỏi thông tin người gọi, và sau đó kết nối thủ công đến máy lẻ mong muốn. Sự ra đời của tổng đài IP PBX và tổng đài ảo đã thay đổi hoàn toàn phương thức này, chuyển đổi tín hiệu thoại thành các gói dữ liệu IP và sử dụng hạ tầng mạng để truyền tải, giúp việc lắp đặt tổng đài và tích hợp các tính năng như DID trở nên linh hoạt và mạnh mẽ hơn rất nhiều.

1.3. Phân tích nền tảng từ luận văn Thiết kế bộ DID năm 2000

Luận văn ‘Thiết Kế Bộ DID Dùng Cho Tổng Đài PABX’ là một tài liệu kỹ thuật quan trọng, đặt nền móng cho việc tự động hóa định tuyến cuộc gọi vào. Tài liệu này chỉ ra rằng: "lưu lượng đàm thoại giữa máy bên ngoài với máy nội bộ không cao nhưng đòi hỏi phải có nhân viên trực bàn PO liên tục, điều này không kinh tế và lãng phí". Giải pháp được đề xuất là một bộ mạch điện tử độc lập có khả năng thực hiện các chức năng của người trực tổng đài một cách tự động. Các thành phần chính được thiết kế bao gồm khối phát hiện chuông, khối giao tiếp đường dây, khối thu/phát tone DTMF và một đơn vị xử lý trung tâm (CPU Z80). Đây chính là mô hình cơ bản cho mọi hệ thống DID sau này, dù được triển khai trên phần cứng chuyên dụng hay phần mềm trong hệ thống điện thoại VoIP.

II. Thách Thức Khi Tích Hợp DID Vào Tổng Đài PABX Analog

Việc thiết kế bộ DID dùng cho tổng đài PABX thế hệ cũ đặt ra nhiều thách thức về kỹ thuật và tính tương thích. Các hệ thống PABX analog không được thiết kế sẵn cho việc tích hợp tự động hóa từ bên ngoài, do đó mọi giải pháp đều yêu cầu các bo mạch và module phần cứng bổ sung. Một trong những khó khăn lớn nhất là đảm bảo sự tương thích về tín hiệu điện. Bộ DID phải có khả năng nhận diện chính xác tín hiệu chuông (thường là 75-90V AC, 25Hz) từ nhà mạng, đồng thời tạo ra một trạng thái nhấc máy giả lập (giảm trở kháng vòng và tạo dòng khoảng 20-30mA) để tổng đài quốc gia kết nối cuộc gọi. Thêm vào đó, việc xử lý và tái tạo tín hiệu tone DTMF đòi hỏi độ chính xác cao để tổng đài nội bộ có thể giải mã đúng số máy lẻ cần gọi. Luận văn gốc cũng chỉ ra một hiện tượng gọi là 'Blocking', nơi hệ thống có thể bị reset nếu không phân biệt được tín hiệu chuông từ bên ngoài và tín hiệu Ring Back Tone từ bên trong gọi ra. Việc thiếu các chuẩn giao tiếp chung giữa các nhà sản xuất tổng đài PABX cũng làm cho việc thiết kế một bộ DID phổ quát trở nên phức tạp, đòi hỏi phải tùy chỉnh cho từng dòng tổng đài cụ thể.

2.1. Hạn chế của hệ thống không có định tuyến cuộc gọi tự động

Một hệ thống PABX không có khả năng định tuyến cuộc gọi tự động phụ thuộc hoàn toàn vào con người. Điều này dẫn đến một số hạn chế nghiêm trọng. Thứ nhất, nó tạo ra một điểm nghẽn cổ chai, đặc biệt trong giờ cao điểm, khi một nhân viên phải xử lý đồng thời nhiều cuộc gọi đến. Thứ hai, chi phí vận hành tăng cao do phải duy trì nhân sự trực 24/7. Thứ ba, khả năng xảy ra lỗi do con người là rất lớn, như chuyển nhầm máy, ghi sai thông tin, hoặc bỏ lỡ cuộc gọi. Cuối cùng, hệ thống thiếu tính linh hoạt và khả năng mở rộng. Việc thêm các số điện thoại trực tiếp mới đòi hỏi phải lắp đặt thêm đường dây vật lý, một quy trình tốn kém và không hiệu quả so với việc cấu hình đầu số DID trên các hệ thống điện thoại VoIP hiện đại.

2.2. Vấn đề tương thích giữa bộ DID và các tổng đài PABX

Tương thích là bài toán cốt lõi khi lắp đặt tổng đài PABX analog với bộ DID. Mỗi hãng sản xuất (Panasonic, Siemens, Nortel) có các thông số tín hiệu và giao thức điều khiển riêng. Bộ DID cần được thiết kế để "bắt tay" được với tổng đài. Luận văn nêu rõ: "phải hiểu được và bắt tay được với tổng đài nội bộ". Điều này có nghĩa là bộ DID không chỉ phải xử lý tín hiệu từ mạng bên ngoài mà còn phải gửi đi các tín hiệu điều khiển mà PABX có thể hiểu được. Ví dụ, thời gian tạo trạng thái gác máy tạm thời (Flash) để chuyển cuộc gọi, hoặc cách thức gửi chuỗi số DTMF phải tuân thủ đúng quy định của tổng đài đó. Việc sử dụng các thiết bị như Gateway VoIP sau này đã giúp chuẩn hóa một phần quá trình này, nhưng đối với các hệ thống PABX thuần analog, đây vẫn là một thách thức kỹ thuật lớn.

III. Hướng Dẫn Thiết Kế Phần Cứng Bộ DID Cho Tổng Đài PABX

Quá trình thiết kế bộ DID dùng cho tổng đài PABX dựa trên nền tảng phần cứng là một bài toán kỹ thuật điện tử viễn thông phức tạp, được mô tả chi tiết trong các tài liệu chuyên ngành. Theo sơ đồ khối trong luận văn tham khảo, một bộ DID hoàn chỉnh bao gồm các module chức năng liên kết chặt chẽ với nhau. Trung tâm của hệ thống là khối xử lý trung tâm (CPU), chịu trách nhiệm điều khiển toàn bộ hoạt động. Xung quanh nó là các khối ngoại vi chuyên dụng. Khối giao tiếp đường dây đảm bảo kết nối vật lý an toàn với trung kế của tổng đài, cách ly điện áp cao và xử lý các trạng thái on-hook/off-hook. Khối phát hiện chuông sử dụng các bộ ghép quang (opto-isolator) như 4N35 để nhận biết tín hiệu chuông mà không làm ảnh hưởng đến mạch điều khiển. Khối thu và phát tone DTMF là trái tim của việc định tuyến cuộc gọi, sử dụng các vi mạch chuyên dụng như MT8870 để giải mã và TP5395 để tạo ra tín hiệu tone. Cuối cùng, khối phát thông báo, thường dùng IC ghi/phát âm thanh như ISD1016A, đóng vai trò của một IVR (tổng đài trả lời tự động) sơ khai, hướng dẫn người gọi thực hiện các bước tiếp theo. Việc lựa chọn và tích hợp các linh kiện này đòi hỏi sự tính toán cẩn thận về thông số kỹ thuật để đảm bảo hệ thống hoạt động ổn định và chính xác.

3.1. Sơ đồ khối và chức năng các module trong bộ DID

Sơ đồ khối của một bộ DID kinh điển bao gồm: 1) Khối Giao Tiếp Đường Dây: Kết nối với đường trung kế, cách ly điện và giả lập trạng thái nhấc/gác máy thông qua relay. 2) Khối Phát Hiện Chuông: Cảm biến tín hiệu chuông đến và báo cho CPU. 3) Khối Xử Lý Trung Tâm (CPU): Thường là vi điều khiển hoặc vi xử lý (ví dụ Z80), thực thi chương trình điều khiển logic. 4) Khối Thu Tone: Giải mã tín hiệu DTMF từ người gọi. 5) Khối Phát Tone: Tạo tín hiệu DTMF để gửi đến tổng đài PABX. 6) Khối Phát Thông Báo: Phát các câu thông báo đã ghi sẵn. 7) Khối Hiển Thị: Tùy chọn, dùng để hiển thị số được gọi. Mỗi khối thực hiện một nhiệm vụ chuyên biệt nhưng hoạt động đồng bộ dưới sự điều khiển của CPU, tạo thành một hệ thống tự động hóa hoàn chỉnh.

3.2. Lựa chọn linh kiện CPU IC thu phát tone DTMF

Việc lựa chọn linh kiện quyết định hiệu năng của bộ DID. Trong thiết kế tham khảo, CPU Z80 được chọn vì sự phổ biến và tập lệnh mạnh mẽ vào thời điểm đó. Ngày nay, các vi điều khiển như PIC hoặc AVR sẽ là lựa chọn hiệu quả hơn. Đối với việc thu tone, vi mạch MT8870 là một lựa chọn tiêu chuẩn. Nó tích hợp bộ lọc băng tần và mạch giải mã, chuyển đổi 16 cặp tone DTMF thành mã nhị phân 4-bit, giúp đơn giản hóa việc cấu hình DID. Tương tự, vi mạch phát tone như TP5395 có thể tạo ra các cặp tần số DTMF chính xác khi nhận đầu vào là mã BCD từ CPU. Sự chuyên dụng của các IC này giúp giảm tải cho CPU và tăng độ tin cậy của hệ thống.

3.3. Thiết kế khối giao tiếp và mạch phát hiện chuông

Khối giao tiếp đường dây là lớp phòng vệ đầu tiên của bộ DID. Nó thường sử dụng một biến áp cách ly (biến thế 1:1) để ngăn điện áp một chiều và nhiễu từ đường dây điện thoại ảnh hưởng đến mạch điện tử. Một cầu diode được dùng để đảm bảo mạch hoạt động không phụ thuộc vào cực tính của đường dây. Mạch phát hiện chuông thường sử dụng một bộ ghép quang (Optocoupler). Tín hiệu chuông điện áp cao sau khi được hạn dòng bởi điện trở và tụ điện sẽ kích hoạt LED bên trong opto, làm cho phototransistor dẫn và gửi một tín hiệu logic mức thấp đến CPU. Thiết kế này đảm bảo sự cách ly hoàn toàn về điện giữa đường dây điện thoại và bộ vi xử lý, một yêu cầu an toàn cơ bản trong thiết kế bộ DID dùng cho tổng đài PABX.

IV. Ứng Dụng Nguyên Lý DID Lên Tổng Đài IP PBX Hiện Đại

Mặc dù việc thiết kế bộ DID dùng cho tổng đài PABX trên nền tảng phần cứng analog đã trở nên lỗi thời, các nguyên lý cốt lõi của nó vẫn được ứng dụng và phát triển mạnh mẽ trong các hệ thống hiện đại như tổng đài IP PBX và tổng đài ảo. Thay vì các bo mạch vật lý, chức năng DID ngày nay được thực hiện hoàn toàn bằng phần mềm, chạy trên máy chủ hoặc trên đám mây. Kết nối với mạng điện thoại công cộng không còn thông qua trung kế analog hay Card E1/T1, mà được thay thế bằng SIP Trunking. SIP Trunking là một dịch vụ cho phép thiết lập các kết nối thoại qua giao thức IP, mang lại sự linh hoạt và khả năng mở rộng vượt trội. Một dịch vụ SIP Trunk có thể hỗ trợ hàng trăm, thậm chí hàng nghìn số DID đồng thời trên một kết nối Internet duy nhất. Việc cấu hình DID trên tổng đài IP PBX trở nên đơn giản hơn bao giờ hết, chỉ cần vài thao tác trên giao diện web để ánh xạ một đầu số DID đến một máy lẻ, một nhóm cuộc gọi, hoặc một kịch bản IVR phức tạp. Điều này cho thấy sự tiến hóa từ một giải pháp kỹ thuật phần cứng sang một dịch vụ phần mềm linh hoạt, nhưng mục tiêu cuối cùng vẫn không đổi: tự động hóa định tuyến cuộc gọi để nâng cao hiệu quả cho doanh nghiệp.

4.1. Chuyển đổi từ PABX analog sang Tổng đài IP PBX và Cloud PBX

Sự chuyển đổi sang tổng đài IP PBX và Cloud PBX (tổng đài ảo) là một bước tiến tất yếu. Thay vì đầu tư vào hệ thống phần cứng cồng kềnh, doanh nghiệp có thể triển khai một hệ thống điện thoại VoIP mạnh mẽ chỉ với phần mềm cài đặt trên máy chủ hoặc sử dụng dịch vụ của một nhà cung cấp tổng đài ảo. Lợi ích chính là chi phí thấp, dễ dàng quản lý, và khả năng tích hợp không giới hạn. Các tính năng cao cấp như ghi âm cuộc gọi, hội nghị truyền hình, và tích hợp CRM với tổng đài đều trở thành tiêu chuẩn, giúp doanh nghiệp không chỉ giao tiếp mà còn quản lý quan hệ khách hàng hiệu quả hơn.

4.2. Vai trò của SIP Trunking trong việc triển khai đầu số DID

SIP Trunking là công nghệ nền tảng cho việc triển khai DID trong kỷ nguyên số. Nó hoạt động như một cây cầu nối kỹ thuật số giữa tổng đài IP PBX của doanh nghiệp và mạng điện thoại toàn cầu. Mỗi đầu số DID được nhà cung cấp DID đăng ký và định tuyến qua kết nối SIP Trunk này. Khi có cuộc gọi đến, thông tin về số DID được gọi sẽ được gửi kèm trong gói tin SIP. Tổng đài IP sẽ đọc thông tin này và thực hiện quy tắc định tuyến tương ứng. Nhờ SIP Trunking, doanh nghiệp có thể dễ dàng mua và quản lý các đầu số 1900/1800 hoặc các đầu số địa phương ở bất kỳ tỉnh thành nào, tất cả đều hội tụ về một hệ thống tổng đài duy nhất.

V. Kết Luận Tương Lai Của Giải Pháp Thoại Cho Doanh Nghiệp

Từ những bản thiết kế bộ DID dùng cho tổng đài PABX cơ bản của nhiều thập kỷ trước đến các hệ thống điện thoại VoIP phức tạp ngày nay, hành trình phát triển của công nghệ thoại doanh nghiệp đã chứng minh một xu hướng không thể đảo ngược: hướng tới sự tích hợp, tự động hóa và thông minh. Các nguyên lý về phát hiện tín hiệu, giải mã và định tuyến cuộc gọi vẫn là xương sống, nhưng chúng đã được "phần mềm hóa" và nâng lên một tầm cao mới. Tương lai của giải pháp thoại cho doanh nghiệp không chỉ dừng lại ở DID hay tổng đài IP PBX. Nó đang tiến tới một hệ sinh thái Truyền thông Hợp nhất (Unified Communications), nơi thoại, video, tin nhắn, email và các ứng dụng kinh doanh khác như CRM, ERP được tích hợp liền mạch. Trong bối cảnh đó, DID không chỉ là một số điện thoại, mà trở thành một định danh kỹ thuật số, một cổng vào cho mọi tương tác của khách hàng với doanh nghiệp. Việc nắm vững cả kiến thức nền tảng từ các thiết kế kinh điển và các công nghệ hiện đại như SIP Trunking và Cloud PBX sẽ là chìa khóa để xây dựng các hệ thống truyền thông hiệu quả và sẵn sàng cho tương lai.

5.1. Tóm tắt giá trị cốt lõi từ mô hình thiết kế DID kinh điển

Mô hình thiết kế DID kinh điển, dù sử dụng công nghệ cũ, đã đặt ra một tiền đề vô giá: tự động hóa là chìa khóa để tối ưu hóa nguồn lực và nâng cao hiệu quả giao tiếp. Nó chứng minh rằng có thể xây dựng một hệ thống thông minh để thay thế các tác vụ lặp đi lặp lại của con người. Giá trị cốt lõi này vẫn còn nguyên vẹn và là động lực thúc đẩy sự phát triển của các hệ thống IVR, chatbot thoại và các công nghệ tự động hóa khác trong các tổng đài ảo hiện nay.

5.2. Xu hướng phát triển của hệ thống thoại hợp nhất UCaaS

Xu hướng tương lai là Truyền thông Hợp nhất dưới dạng Dịch vụ (UCaaS - Unified Communications as a Service). Thay vì tự lắp đặt tổng đài, doanh nghiệp sẽ thuê một gói dịch vụ hoàn chỉnh từ các nhà cung cấp như Microsoft Teams, Zoom Phone, hay các nhà cung cấp DID và Cloud PBX tại địa phương. Các nền tảng này tích hợp thoại, video, họp trực tuyến, chia sẻ tệp và nhắn tin vào một giao diện duy nhất, có thể truy cập từ mọi thiết bị. Trong hệ sinh thái này, đầu số DID sẽ đóng vai trò là điểm kết nối đa kênh, cho phép khách hàng liên lạc với doanh nghiệp một cách liền mạch và thuận tiện nhất.
