Giáo Trình Lý Thuyết Điều Khiển Tự Động: Phân Tích Cấu Trúc, Kiến Thức Cốt Lõi Và Phương Pháp Tiếp Cận

Tổng quan về giáo trình (250-300 từ)

Giáo trình Lý thuyết Điều khiển tự động là tài liệu học thuật cơ sở cốt lõi trong chương trình đào tạo kỹ sư các ngành Kỹ thuật Điều khiển và Tự động hóa, Cơ điện tử, và Kỹ thuật Điện - Điện tử. Môn học đóng vai trò cầu nối giữa khối kiến thức toán học cơ bản (Giải tích, Đại số tuyến tính, Phương trình vi phân) với các môn học ứng dụng chuyên ngành trong phân tích và thiết kế hệ thống công nghiệp.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình tập trung trang bị cho người học:

  • Khả năng mô hình hóa các quá trình vật lý (điện, cơ, nhiệt) dưới dạng toán học chuẩn tắc.
  • Khả năng phân tích hệ thống (tìm đáp ứng thời gian, đáp ứng tần số, đánh giá chất lượng tĩnh và động).
  • Khả năng thiết kế bộ điều khiển (P, PI, PD, PID, các khâu hiệu chỉnh sớm trễ pha) nhằm đáp ứng yêu cầu kỹ thuật công nghệ đặt ra. Theo phân định của tài liệu, giáo trình tập trung giải quyết hai bài toán trọng tâm là phân tích và thiết kế hệ thống; bài toán nhận dạng hệ thống được phân định thuộc phạm vi học phần chuyên sâu riêng biệt.

Cấu trúc tài liệu được tổ chức theo trật tự logic chặt chẽ: thiết lập khái niệm nền tảng $\rightarrow$ mô hình hóa toán học $\rightarrow$ khảo sát và đánh giá tính ổn định. Phương pháp tiếp cận của giáo trình chủ yếu dựa trên lý thuyết điều khiển kinh điển dành cho hệ thống tuyến tính bất biến theo thời gian (LTI), một ngõ vào - một ngõ ra (SISO), đồng thời cung cấp kiến thức nền tảng về phương pháp không gian trạng thái của lý thuyết điều khiển hiện đại.

Điểm đặc thù của giáo trình là việc kết hợp đồng thời ba công cụ khảo sát: miền thời gian (phương trình vi phân, phương trình trạng thái), miền tần số phức (biến đổi Laplace, hàm truyền đạt, quỹ đạo nghiệm số), và miền tần số thực (biểu đồ Bode, biểu đồ Nyquist).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc văn bản thể hiện ba phân vùng kiến thức trọng tâm:

  1. Chương 1: Mô tả một hệ thống điều khiển tự động

    • Hệ thống khái niệm: Định nghĩa chuẩn về điều khiển, điều khiển học, điều khiển tự động và hệ thống điều khiển tự động (HTTĐ). Xác định 3 thành phần cấu trúc cơ bản: Thiết bị điều khiển ($C$), Đối tượng điều khiển ($O$), và Thiết bị đo lường (Cảm biến).
    • 6 nguyên tắc điều khiển cơ bản:
      1. Nguyên tắc thông tin phản hồi (điều khiển theo sai lệch, bù nhiễu, hỗn hợp);
      2. Nguyên tắc đa dạng tương xứng (độ phức tạp bộ điều khiển phải tương thích với đối tượng);
      3. Nguyên tắc bổ sung ngoài (tính đến tác động của hộp đen và môi trường);
      4. Nguyên tắc dự trữ (dự phòng tài nguyên vận hành an toàn);
      5. Nguyên tắc phân cấp (cấu trúc hình cây gồm: cấp thực thi, cấp phối hợp, cấp tổ chức/quản lý);
      6. Nguyên tắc cân bằng nội.
    • Phân loại hệ thống: Hệ liên tục/rời rạc, tuyến tính/phi tuyến, bất biến/biến đổi theo thời gian, SISO/MIMO; phân loại theo chiến lược điều khiển (ổn định hóa, theo chương trình, theo dõi).
    • Tiến trình phát triển: Khái quát 3 trường phái: Điều khiển kinh điển (hàm truyền, miền tần số), Điều khiển hiện đại (phương trình trạng thái, miền thời gian), và Điều khiển thông minh (Fuzzy Logic, Neural Networks, Genetic Algorithms).

  2. Chương 2: Mô hình toán học của hệ thống điều khiển

    • Phương trình vi phân: Mô tả quan hệ vào - ra của hệ thống LTI bậc $n$.
    • Biến đổi Laplace: Định nghĩa toán tử tích phân $\mathcal{L}{f(t)} = \int_0^\infty f(t)e^{-st}dt$, tính chất tuyến tính và bảng biến đổi của các tín hiệu cơ bản: nấc đơn vị $1/s$, xung Dirac $\delta(t)=1$, dốc đơn vị $1/s^2$, hàm điều hòa.
    • Hàm truyền đạt: Định nghĩa tỉ số $G(s) = Y(s)/U(s)$ với điều kiện đầu bằng 0. Thiết lập hàm truyền các bộ điều khiển hiệu chỉnh: mạch thụ động (tích phân, vi phân, sớm pha, trễ pha), mạch tích cực (P, PI, PD, PID), và các đối tượng thực tế (động cơ điện một chiều, cảm biến, hệ thống thang máy).
    • Đại số sơ đồ khối và Sơ đồ dòng tín hiệu (SFG): Quy tắc ghép nối (nối tiếp, song song, hồi tiếp âm $G/(1+GH)$, hồi tiếp dương $G/(1-GH)$), các phép biến đổi tương đương chuyển điểm rẽ nhánh và bộ tổng. Phương pháp đồ thị luồng tín hiệu và công thức Mason: $$G = \frac{1}{\Delta} \sum_{k} P_k \Delta_k$$
    • Phương trình trạng thái: Biểu diễn hệ thống bằng hệ phương trình vi phân bậc nhất $\dot{x}(t) = Ax(t) + Bu(t)$, $y(t) = Cx(t) + Du(t)$.

  3. Chương 3: Khảo sát tính ổn định của hệ thống

    • Khái niệm ổn định BIBO: Hệ thống có đáp ứng bị chặn khi tín hiệu vào bị chặn; điều kiện ổn định dựa trên vị trí cực (nghiệm mẫu số hàm truyền) nằm bên trái mặt phẳng phức ($\text{Re}(p_i) < 0$).
    • Tiêu chuẩn ổn định đại số: Điều kiện cần (các hệ số cùng dấu và khác không); Tiêu chuẩn Routh (bảng Routh $n+1$ hàng, các trường hợp cột 1 bằng 0 hoặc cả hàng bằng 0 với đa thức phụ $A_0(s)$); Tiêu chuẩn Hurwitz (ma trận định thức con dương và các hệ quả cho hệ bậc 2, bậc 3, bậc 4).
    • Phương pháp Quỹ đạo nghiệm số (QĐNS): 9 quy tắc dựng quỹ đạo của nghiệm phương trình đặc trưng khi tham số khuếch đại $K: 0 \rightarrow \infty$ (số nhánh, đối xứng, tiệm cận, điểm tách nhập $dK/ds = 0$, giao điểm trục ảo, góc xuất phát cực phức).
    • Tiêu chuẩn ổn định tần số: Khái niệm đặc tính tần số $G(j\omega) = M(\omega)e^{j\varphi(\omega)}$; Biểu đồ Bode biên độ $L(\omega) = 20\log M(\omega)$ và Bode pha $\varphi(\omega)$; Biểu đồ Nyquist; Đặc tính tần số của các khâu cơ bản (khâu tỉ lệ, tích phân/vi phân lý tưởng, quán tính bậc 1, sớm pha bậc 1).

Kiến thức nền tảng được xây dựng

  • Khung lý thuyết phân tích đại số trong miền phức $s$.
  • Cơ chế phản hồi âm san bằng sai lệch và bù nhiễu.
  • Mối liên hệ toán học giữa mô hình phương trình vi phân, hàm truyền đạt và không gian trạng thái.

Kỹ năng phát triển

  • Kỹ năng rút gọn sơ đồ khối phức tạp và áp dụng công thức Mason trên sơ đồ dòng tín hiệu.
  • Kỹ năng lập bảng Routh, ma trận Hurwitz để biện luận khoảng tham số ổn định $K$.
  • Kỹ năng giải tích dựng đồ thị Quỹ đạo nghiệm số và vẽ tiệm cận biểu đồ Bode biên - pha.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm diễn dịch: bắt đầu từ các định luật vật lý cơ bản (định luật Kirchhoff cho mạch điện, định luật Newton cho cơ khí, phương trình truyền nhiệt) để dẫn xuất phương trình vi phân, sau đó sử dụng toán tử biến đổi Laplace nhằm đại số hóa bài toán vi tích phân.

Tài liệu tích hợp các ví dụ minh họa và nghiên cứu trường hợp (Case Studies) thực tế:

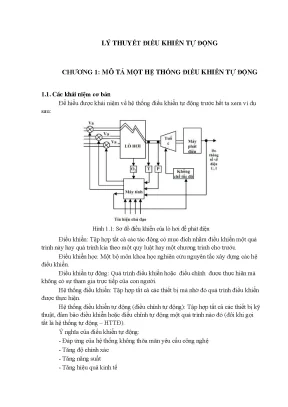

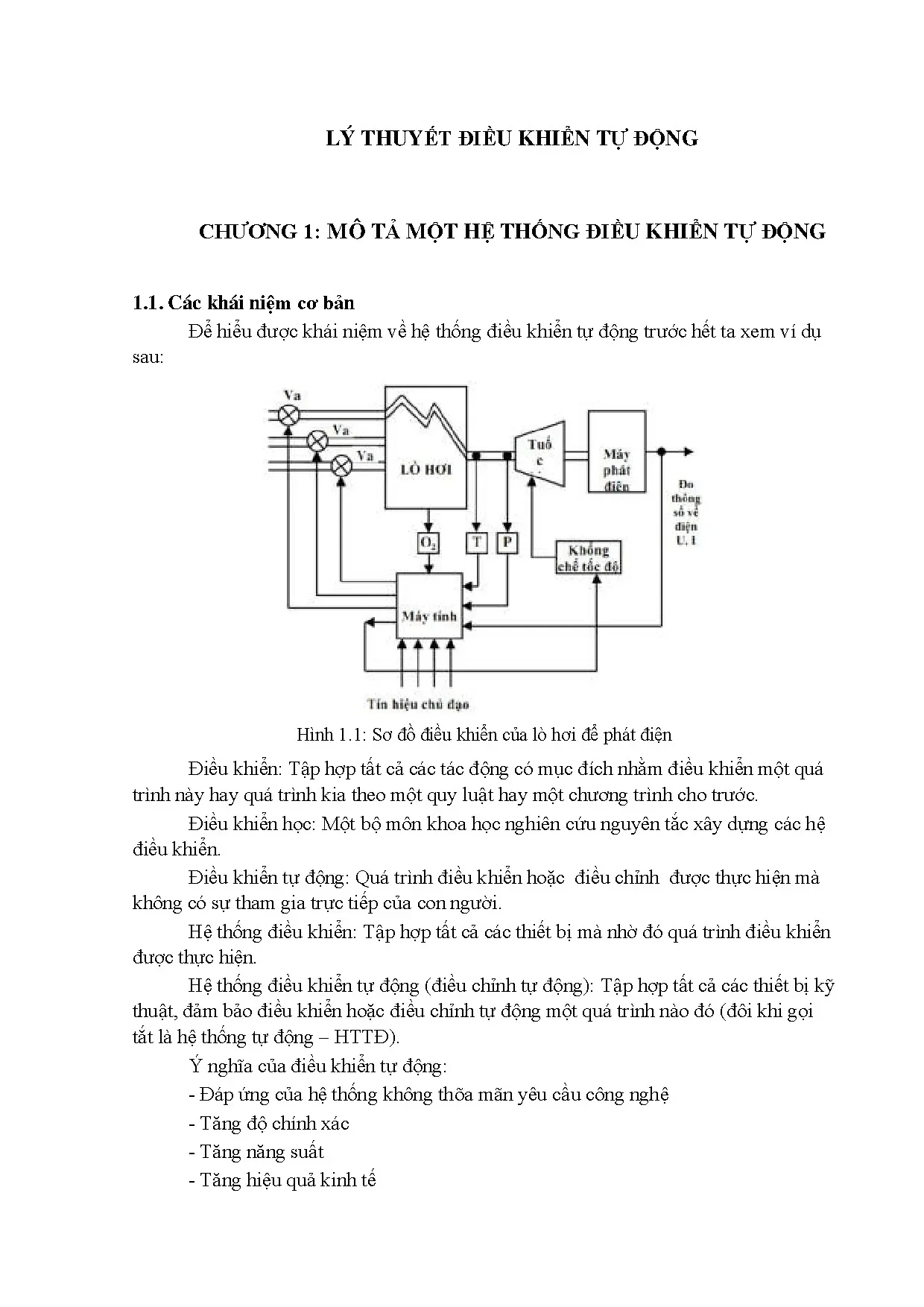

  • Sơ đồ điều khiển áp suất - nhiệt độ lò hơi phát điện.
  • Động học tốc độ xe ô tô dưới tác động của lực kéo và lực cản ma sát ($M \frac{dv}{dt} + Bv = f(t)$).
  • Mô hình dao động hệ thống giảm xóc xe ô tô/xe máy biểu diễn trên không gian trạng thái bậc 2.
  • Hàm truyền động học buồng thang máy có đối trọng và động cơ điện một chiều kích từ độc lập.
  • Hàm truyền cảm biến nhiệt độ tuyến tính hóa dải đo $0 \div 500^\circ\text{C}$ sang $0 \div 5\text{V}$.

Hệ thống bài tập tự rèn luyện được tổ chức đa dạng:

  • Bài tập biến đổi tương đương sơ đồ khối nhiều vòng hồi tiếp chéo.
  • Bài toán tìm định thức Graph tín hiệu $\Delta$ và định thức con $\Delta_k$.
  • Bài toán khảo sát ổn định tìm ngưỡng khuếch đại giới hạn $K_{gh}$ bằng tiêu chuẩn Hurwitz và Routh.
  • Bài toán tính điểm tách nhập và góc xuất phát của QĐNS cho các hệ có cực phức.

Phương pháp tự học khuyến nghị: Người học cần tự giải tích lại các biến đổi đại số sơ đồ khối, đối chiếu với công thức Mason để tránh nhầm lẫn phân thức; đồng thời kết hợp sử dụng phần mềm Matlab để kiểm chứng lại các giản đồ cực - zero, quỹ đạo nghiệm số và biểu đồ Bode.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu cung cấp cái nhìn tổng thể về tiến trình phát triển của ngành điều khiển học thông qua việc phân định rõ nét 3 giai đoạn lý thuyết:

  1. Lý thuyết điều khiển kinh điển: Sử dụng hàm truyền làm công cụ toán học, kỹ thuật thiết kế trong miền tần số và mặt phẳng phức, áp dụng hiệu quả cho hệ tuyến tính bất biến một ngõ vào - một ngõ ra (SISO).
  2. Lý thuyết điều khiển hiện đại: Sử dụng phương trình trạng thái trong miền thời gian, xử lý các hệ nhiều ngõ vào - nhiều ngõ ra (MIMO), hệ phi tuyến và hệ biến đổi theo thời gian thông qua các phương pháp điều khiển tối ưu, thích nghi, bền vững.
  3. Lý thuyết điều khiển thông minh: Phá vỡ sự phụ thuộc vào mô hình toán học giải tích truyền thống, ứng dụng logic mờ (Fuzzy Control), mạng nơ-ron nhân tạo (Neural Network) và giải thuật di truyền (GA) để xử lý thông tin bất định.

Tài liệu gắn kết chặt chẽ lý thuyết học thuật với cấu trúc phân cấp công nghiệp thực tế: Cấp thực thi (cảm biến, thiết bị chấp hành), Cấp phối hợp, và Cấp tổ chức - quản lý. Bên cạnh đó, các nguyên tắc hệ thống như Nguyên tắc đa dạng tương xứng (so sánh yêu cầu điều khiển nhiệt độ bàn là với lò sấy công nghiệp, điều khiển mức nước bồn chứa với dây chuyền sản xuất) và Nguyên tắc bổ sung ngoài giúp người học hình thành tư duy kỹ thuật thực tế khi đối mặt với yếu tố nhiễu và các tham số không xác định trong môi trường vận hành.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Sinh viên đại học: Sinh viên năm thứ hai và năm thứ ba theo học các ngành Kỹ thuật Điều khiển & Tự động hóa, Kỹ thuật Cơ điện tử, Kỹ thuật Điện, Kỹ thuật Robot, Điện tử Công nghiệp và các ngành kỹ thuật liên quan.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức Toán giải tích (phép tính vi phân, tích phân, phương trình vi phân tuyến tính), Đại số tuyến tính (ma trận, định thức), Vật lý đại cương (cơ học, nhiệt học, điện từ học) và Lý thuyết Mạch điện (định luật Kirchhoff dòng/áp, tổng trở phức).
  • Giảng viên: Sử dụng làm đề cương chuẩn và tài liệu giảng dạy cho học phần Lý thuyết Điều khiển tự động (khối lượng 45 - 60 tiết lý thuyết và bài tập).
  • Kỹ sư và người tự học: Làm tài liệu tham khảo tra cứu các bảng công thức biến đổi Laplace, bảng tính Routh, ma trận Hurwitz, và phương pháp xác định hàm truyền đối tượng cấp thực thi trong các hệ thống công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế cho sinh viên kỹ thuật bậc đại học thuộc khối ngành Tự động hóa, Cơ điện tử, Điện - Điện tử và các kỹ sư vận hành cần củng cố cơ sở toán học về phân tích hệ thống.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững toán vi tích phân, phép biến đổi Laplace, ma trận đại số tuyến tính và các định luật vật lý - mạch điện cơ bản (Kirchhoff, Newton).

3. Giáo trình giải quyết các bài toán kỹ thuật nào trong điều khiển?

Giáo trình tập trung vào 2 bài toán chính: Phân tích hệ thống (tìm đáp ứng, đánh giá chất lượng) và Thiết kế hệ thống (xây dựng bộ điều khiển P, PI, PD, PID, sớm trễ pha). Bài toán Nhận dạng hệ thống không thuộc phạm vi của giáo trình này.

4. Điểm khác biệt giữa phương pháp Sơ đồ khối và Sơ đồ dòng tín hiệu Mason?

Biến đổi sơ đồ khối mang tính trực giác và dễ nhầm lẫn khi hệ thống phức tạp có nhiều vòng hồi tiếp lồng nhau. Sơ đồ dòng tín hiệu sử dụng công thức Mason mang tính thuật toán hệ thống, cho phép tìm trực tiếp hàm truyền tương đương thông qua định thức Graph mà không cần biến đổi từng khối.

5. Có công cụ phần mềm nào hỗ trợ học tập giáo trình này không?

Phần mềm Matlab là công cụ tiêu chuẩn được sử dụng kết hợp để giải phương trình vi phân, tính toán đại số ma trận, vẽ quỹ đạo nghiệm số (lệnh rlocus), và vẽ biểu đồ tần số Bode/Nyquist.

Kết luận (150 từ)

Giáo trình Lý thuyết Điều khiển tự động cung cấp hệ thống tri thức chuẩn mực và hoàn chỉnh về phân tích và thiết kế hệ thống điều khiển tuyến tính liên tục. Bằng việc tiếp cận mạch lạc từ mô hình toán học (phương trình vi phân, biến đổi Laplace, hàm truyền đạt, không gian trạng thái) đến các kỹ thuật khảo sát ổn định đa miền (đại số Routh - Hurwitz, hình học Quỹ đạo nghiệm số, đồ thị tần số Bode - Nyquist), tài liệu trang bị cho người học tư duy hệ thống vững chắc. Đây là nền tảng bắt buộc để sinh viên tiếp tục học tập các học phần nâng cao như Điều khiển hiện đại, Điều khiển phi tuyến, Điều khiển số, Nhận dạng hệ thống và Điều khiển thông minh.
