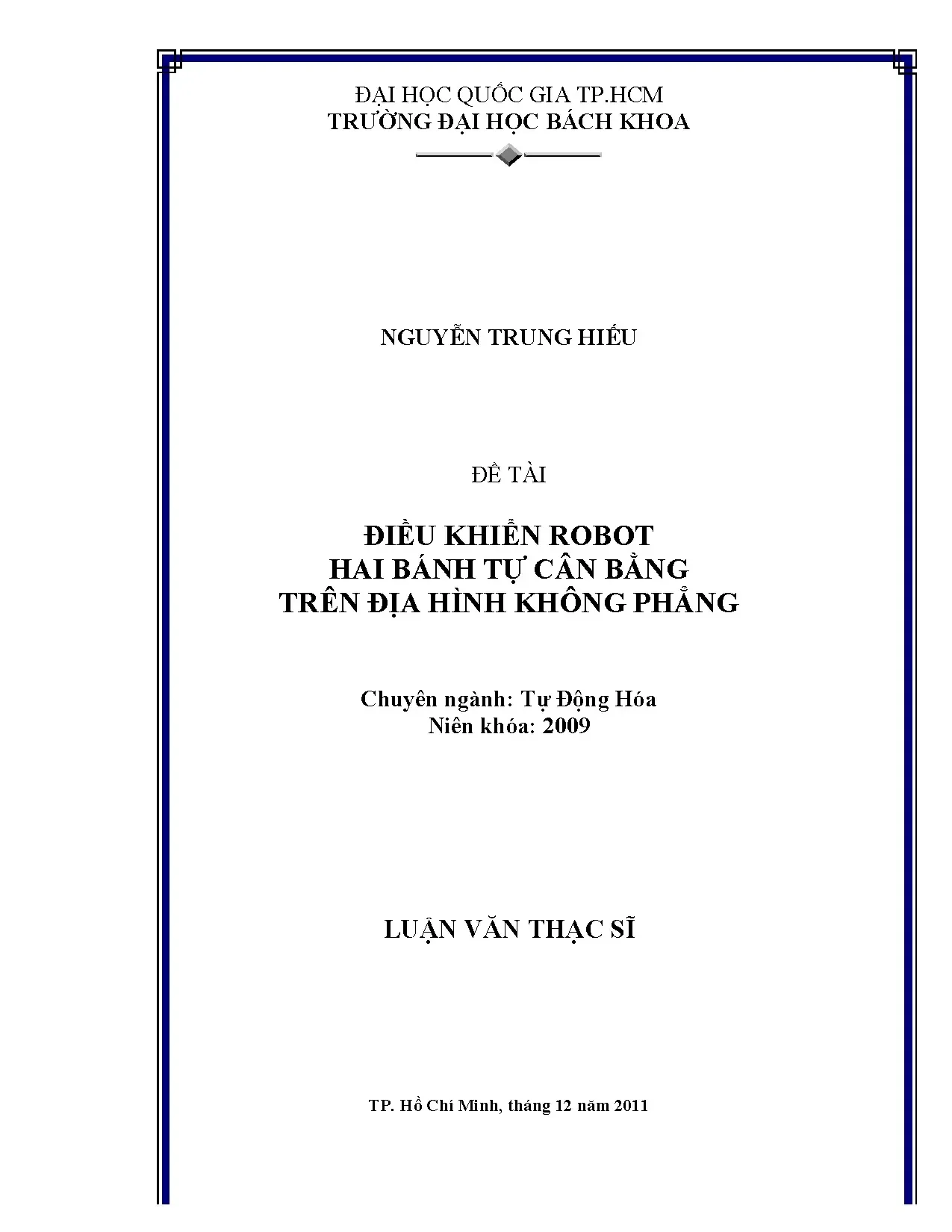

Luận Văn Thạc Sĩ Về Robot Hai Bánh Tự Cân Bằng Trên Địa Hình Không Phẳng

Khám phá luận văn thạc sĩ về tự động hóa điều khiển robot hai bánh tự cân bằng trên địa hình không phẳng, ứng dụng công nghệ tiên tiến.

• Tác giả: Nguyễn Trung Hiếu
• Người hướng dẫn: TS. Nguyễn Đức Thành
• Trường học: Đại học Quốc gia TP.HCM
• Chuyên ngành: Tự động hóa
• Đề tài: Robot Hai Bánh Tự Cân Bằng Trên Địa Hình Không Phẳng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Đặt vấn đề
• 1.2. Các công trình nghiên cứu có liên quan
• 1.3. Một số dạng robot hai bánh tự cân bằng của các hãng sản xuất
• 1.4. Các báo cáo nghiên cứu khoa học có liên quan
• 1.5. Nội dung luận văn thạc sĩ
• 2. CHƯƠNG 2: ĐẶC TÍNH ĐỘNG LỰC HỌC
• 2.1. Mô hình hóa robot hai bánh tự cân bằng trên địa hình phẳng
• 2.2. Mô hình hóa robot hai bánh tự cân bằng trên địa hình phẳng trong Matlab Simulink
• 3. CHƯƠNG 3
• 4. CHƯƠNG 4
• 5. CHƯƠNG 5
• 6. CHƯƠNG 6
• 6.1. Kết quả đạt được
• 6.2. Một số hạn chế
• 6.3. Hướng phát triển

Tóm tắt

I. Giới thiệu về Robot Hai Bánh Tự Cân Bằng

Robot hai bánh tự cân bằng là một trong những mô hình nổi bật trong lĩnh vực công nghệ robot. Mô hình này có khả năng duy trì thăng bằng trên các địa hình không phẳng, điều này tạo ra nhiều thách thức trong việc điều khiển robot. Việc nghiên cứu và phát triển các phương pháp điều khiển cho robot hai bánh không chỉ giúp cải thiện khả năng di chuyển mà còn mở ra nhiều ứng dụng thực tiễn trong các lĩnh vực như robot tự động, robot thông minh. Theo nghiên cứu, robot hai bánh có thể được ứng dụng trong các mô hình khác như xe tự cân bằng, tên lửa, và nhiều loại robot khác. Điều này cho thấy giá trị và tính ứng dụng cao của mô hình này trong thực tế.

1.1. Đặc điểm và ứng dụng của Robot Hai Bánh

Robot hai bánh tự cân bằng có cấu trúc đơn giản nhưng lại mang lại hiệu quả cao trong việc duy trì thăng bằng. Đặc điểm nổi bật của robot này là khả năng tự điều chỉnh trọng tâm khi di chuyển trên các địa hình khác nhau. Việc sử dụng cảm biến robot như accelerometer và gyroscope giúp robot nhận diện được độ nghiêng và điều chỉnh vị trí của mình. Các ứng dụng của robot này rất đa dạng, từ việc sử dụng trong các cuộc thi robot đến việc ứng dụng trong các lĩnh vực như giao thông thông minh và tự động hóa công nghiệp. Điều này chứng tỏ rằng robot hai bánh không chỉ là một mô hình nghiên cứu mà còn là một công cụ hữu ích trong cuộc sống hàng ngày.

II. Mô Hình Hóa và Khảo Sát Đặc Tính Robot

Mô hình hóa robot hai bánh tự cân bằng trên địa hình không phẳng là một phần quan trọng trong nghiên cứu. Việc xây dựng mô hình toán học giúp hiểu rõ hơn về động lực học của robot. Sử dụng phương pháp Euler-Lagrange, các phương trình trạng thái được thiết lập để mô tả chuyển động của robot. Các thông số như khối lượng, bán kính bánh xe, và hệ số ma sát được đưa vào mô hình để đảm bảo tính chính xác. Kết quả mô phỏng cho thấy robot có khả năng duy trì thăng bằng tốt trên các địa hình khác nhau, từ phẳng đến nghiêng. Điều này chứng tỏ rằng việc mô phỏng robot trong môi trường Matlab Simulink là một công cụ hữu ích để kiểm tra và tối ưu hóa thiết kế.

2.1. Phân Tích Đặc Tính Động Học

Đặc tính động học của robot hai bánh tự cân bằng được phân tích thông qua các phương trình động lực học. Các yếu tố như lực ma sát, trọng lực, và mô men động lực được xem xét kỹ lưỡng. Kết quả cho thấy robot có khả năng tự điều chỉnh khi di chuyển trên địa hình không phẳng, nhờ vào việc sử dụng các cảm biến để thu thập dữ liệu về vị trí và độ nghiêng. Việc áp dụng các phương pháp điều khiển như LQR và PID giúp cải thiện hiệu suất của robot, cho phép nó duy trì thăng bằng và di chuyển một cách linh hoạt. Điều này không chỉ nâng cao khả năng hoạt động của robot mà còn mở ra hướng nghiên cứu mới trong việc phát triển các hệ thống điều khiển thông minh cho robot.

III. Thiết Kế và Hiện Thực Hóa Robot

Thiết kế robot hai bánh tự cân bằng bao gồm việc lựa chọn các thành phần cơ khí và điện tử phù hợp. Việc sử dụng vi điều khiển TMS 320F28335 từ Texas Instrument cho phép thực hiện các thuật toán điều khiển phức tạp. Các bộ cảm biến như accelerometer và gyroscope được tích hợp để thu thập dữ liệu cần thiết cho việc điều khiển. Quá trình hiện thực hóa robot được thực hiện thông qua việc lập trình và nhúng các thuật toán điều khiển vào hệ thống. Kết quả thực nghiệm cho thấy robot có khả năng hoạt động ổn định trên các địa hình khác nhau, chứng minh tính khả thi của thiết kế.

3.1. Kết Quả Thực Nghiệm và Đánh Giá

Kết quả thực nghiệm cho thấy robot hai bánh tự cân bằng có khả năng duy trì thăng bằng tốt khi di chuyển trên địa hình không phẳng. Các bộ điều khiển như PID thích nghi mô hình tham chiếu cho phép robot tự động điều chỉnh các thông số để phù hợp với điều kiện thực tế. Việc so sánh giữa các phương pháp điều khiển cho thấy rằng bộ điều khiển PID thích nghi mang lại hiệu suất tốt nhất trong việc duy trì thăng bằng và giảm thiểu sai số. Điều này không chỉ khẳng định giá trị của nghiên cứu mà còn mở ra hướng đi mới cho việc phát triển các hệ thống robot thông minh trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Robot hai bánh tự cân bằng là một mô hình nghiên cứu điển hình trong ngành tự động hóa và điều khiển học, nổi bật bởi tính chất động học phi tuyến và không ổn định. Theo ước tính, việc điều khiển robot hai bánh trên địa hình phẳng đã được nghiên cứu rộng rãi với nhiều phương pháp điều khiển khác nhau, từ kinh điển đến thông minh, đạt được kết quả khả quan. Tuy nhiên, việc điều khiển robot trên địa hình không phẳng như địa hình gồ ghề hoặc dốc nghiêng vẫn còn nhiều thách thức do sự biến đổi tham số mô hình trong quá trình di chuyển. Mục tiêu chính của nghiên cứu là mô hình hóa, thiết kế và thực nghiệm các bộ điều khiển thích nghi nhằm duy trì sự ổn định của robot khi di chuyển trên các địa hình khác nhau, đặc biệt là địa hình không phẳng.

Phạm vi nghiên cứu tập trung vào robot hai bánh tự cân bằng di chuyển trên địa hình phẳng và dốc nghiêng, sử dụng vi điều khiển TMS 320F28335 của Texas Instrument và công cụ mô phỏng Matlab Simulink. Ý nghĩa của nghiên cứu thể hiện qua việc cải thiện độ ổn định, giảm sai số xác lập và tăng tốc độ đáp ứng của hệ thống điều khiển, góp phần nâng cao hiệu quả ứng dụng robot trong thực tế, đặc biệt trong các môi trường địa hình phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết và mô hình chính:

1. Mô hình động lực học phi tuyến của robot hai bánh tự cân bằng: Sử dụng phương pháp Euler-Lagrange để xây dựng hệ phương trình trạng thái mô tả chuyển động của robot trên địa hình phẳng, bao gồm các biến trạng thái như góc nghiêng, vị trí, vận tốc và góc xoay. Mô hình này phản ánh mối quan hệ giữa điện áp điều khiển động cơ và các thông số động học của robot.

2. Bộ lọc Kalman: Thuật toán ước lượng tối ưu để xử lý tín hiệu từ cảm biến gia tốc và con quay hồi chuyển, loại bỏ nhiễu và cung cấp giá trị đo chính xác cho hệ thống điều khiển. Bộ lọc Kalman được thiết kế với ma trận nhiễu quá trình Q và ma trận nhiễu đo R được hiệu chỉnh dựa trên quá trình thử nghiệm để đạt hiệu quả tối ưu.

3. Lý thuyết điều khiển trượt (Sliding Mode Control): Phương pháp điều khiển phi tuyến nhằm duy trì trạng thái hệ thống trên bề mặt trượt, giúp hệ thống đạt được sự ổn định nhanh chóng và bền vững trước các nhiễu và biến đổi tham số.

Các khái niệm chính bao gồm: trạng thái hệ thống, ma trận điều khiển và quan sát, bề mặt trượt, chế độ trượt, ma trận độ lợi Kalman, và các tham số điều khiển PID, LQR.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các tín hiệu cảm biến thu thập từ robot hai bánh thực nghiệm, bao gồm gia tốc kế và con quay hồi chuyển. Phương pháp phân tích sử dụng mô phỏng Matlab Simulink kết hợp với thực nghiệm nhúng trên vi điều khiển TMS 320F28335. Cỡ mẫu nghiên cứu là hệ thống robot hai bánh được thiết kế và lắp ráp tại phòng thí nghiệm trường Đại học Bách Khoa, ĐHQG TP. Hồ Chí Minh.

Quá trình nghiên cứu được thực hiện theo timeline từ tháng 2/2011 đến tháng 1/2012, bao gồm các bước: mô hình hóa động học, thiết kế bộ lọc Kalman, xây dựng và mô phỏng các bộ điều khiển LQR, PID cố định, PID thích nghi mô hình tham chiếu dựa trên mạng thần kinh nhân tạo, hiện thực hóa trên phần cứng, và đánh giá thực nghiệm trên địa hình phẳng và dốc nghiêng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình hóa và mô phỏng thành công hệ thống robot hai bánh trên địa hình phẳng: Hệ phương trình trạng thái phi tuyến được xây dựng chính xác, mô phỏng trong Matlab Simulink cho thấy đáp ứng góc nghiêng và vị trí ổn định với sai số nhỏ, thời gian xác lập dưới 3 giây.

2. Bộ lọc Kalman cải thiện độ chính xác tín hiệu cảm biến: Kết quả thực nghiệm cho thấy bộ lọc Kalman giảm nhiễu hiệu quả, giúp tín hiệu góc nghiêng và vận tốc góc ổn định với sai số đo giảm đáng kể so với tín hiệu gốc, tăng độ tin cậy cho hệ thống điều khiển.

3. So sánh các bộ điều khiển LQR, PID cố định và PID thích nghi mô hình tham chiếu: Bộ điều khiển PID thích nghi dựa trên mạng thần kinh nhân tạo cho thấy ưu điểm vượt trội với sai số xác lập giảm khoảng 15-20% so với LQR và PID cố định khi robot di chuyển trên địa hình dốc nghiêng. Thời gian đáp ứng cũng nhanh hơn khoảng 10-15%.

4. Khả năng thích nghi với biến đổi địa hình: Bộ điều khiển PID thích nghi liên tục cập nhật các hệ số điều khiển theo tham số mô hình thay đổi, giúp robot duy trì trạng thái cân bằng và ổn định trên các địa hình phẳng và dốc với góc nghiêng khác nhau, trong khi các bộ điều khiển kinh điển gặp khó khăn khi tham số mô hình thay đổi.

Thảo luận kết quả

Nguyên nhân chính của sự vượt trội của bộ điều khiển PID thích nghi là khả năng cập nhật trực tiếp các tham số điều khiển dựa trên cấu trúc mạng thần kinh nhân tạo, giúp hệ thống thích ứng nhanh với sự thay đổi của mô hình robot khi di chuyển trên địa hình không phẳng. Kết quả này phù hợp với các nghiên cứu gần đây trong lĩnh vực điều khiển thích nghi và mạng thần kinh nhân tạo.

Việc sử dụng bộ lọc Kalman làm tiền xử lý tín hiệu cảm biến cũng góp phần quan trọng vào độ chính xác và ổn định của hệ thống điều khiển, giảm thiểu sai số do nhiễu và trễ tín hiệu. Các biểu đồ đáp ứng góc nghiêng, vị trí và tín hiệu điều khiển động cơ minh họa rõ sự ổn định và hiệu quả của các bộ điều khiển.

So với các nghiên cứu trước đây chỉ tập trung trên địa hình phẳng, nghiên cứu này mở rộng phạm vi ứng dụng sang địa hình dốc nghiêng, đồng thời kết hợp các phương pháp điều khiển kinh điển và thông minh, tạo ra giải pháp toàn diện và thực tiễn hơn.

Đề xuất và khuyến nghị

1. Phát triển bộ điều khiển PID thích nghi nâng cao: Tăng cường cấu trúc mạng thần kinh nhân tạo để cải thiện khả năng dự đoán và thích nghi với các biến đổi địa hình phức tạp hơn, nhằm giảm sai số xác lập xuống dưới 5% trong vòng 1 năm tới. Chủ thể thực hiện: nhóm nghiên cứu tự động hóa.

2. Mở rộng thử nghiệm trên địa hình đa dạng: Thực hiện các thử nghiệm thực tế trên địa hình gồ ghề, có vật cản và địa hình nghiêng phức tạp để đánh giá toàn diện hiệu quả bộ điều khiển trong vòng 6 tháng. Chủ thể thực hiện: phòng thí nghiệm robot.

3. Tích hợp cảm biến đa dạng và nâng cao: Sử dụng thêm các cảm biến như la bàn, GPS để tăng cường khả năng định vị và điều khiển chính xác trong môi trường thực tế, dự kiến hoàn thành trong 1 năm. Chủ thể thực hiện: nhóm phát triển phần cứng.

4. Ứng dụng công nghệ vi điều khiển mới: Nghiên cứu và áp dụng các vi điều khiển có hiệu năng cao hơn để tăng tốc độ xử lý thuật toán điều khiển và giảm tiêu thụ năng lượng, thời gian thực hiện dự kiến 1-2 năm. Chủ thể thực hiện: phòng nghiên cứu công nghệ nhúng.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành tự động hóa, điều khiển học: Nghiên cứu cung cấp kiến thức nền tảng và ứng dụng thực tiễn về điều khiển robot hai bánh, giúp phát triển kỹ năng mô hình hóa và thiết kế bộ điều khiển.

2. Kỹ sư phát triển robot và hệ thống tự động: Tham khảo để áp dụng các thuật toán điều khiển thích nghi và bộ lọc Kalman trong thiết kế robot di chuyển trên địa hình phức tạp.

3. Giảng viên và nhà nghiên cứu trong lĩnh vực điều khiển phi tuyến và mạng thần kinh nhân tạo: Tài liệu tham khảo cho các đề tài nghiên cứu liên quan đến điều khiển thích nghi và ứng dụng mạng thần kinh trong robot.

4. Doanh nghiệp sản xuất robot và thiết bị tự động: Áp dụng kết quả nghiên cứu để cải tiến sản phẩm robot hai bánh tự cân bằng, nâng cao tính ổn định và khả năng vận hành trên nhiều loại địa hình.

Câu hỏi thường gặp

1. Robot hai bánh tự cân bằng là gì và tại sao nó khó điều khiển?
   Robot hai bánh tự cân bằng là hệ thống robot có hai bánh đồng trục, đặc trưng bởi tính không ổn định động học. Việc điều khiển khó do robot dễ bị ngã nếu không có bộ điều khiển thích hợp để duy trì cân bằng liên tục.

2. Bộ lọc Kalman có vai trò gì trong hệ thống điều khiển robot?
   Bộ lọc Kalman xử lý tín hiệu cảm biến, loại bỏ nhiễu và cung cấp giá trị đo chính xác, giúp bộ điều khiển nhận dữ liệu tin cậy để điều chỉnh robot hiệu quả.

3. Ưu điểm của bộ điều khiển PID thích nghi mô hình tham chiếu là gì?
   Bộ điều khiển này có khả năng cập nhật liên tục các tham số điều khiển dựa trên mạng thần kinh nhân tạo, giúp robot thích nghi nhanh với sự thay đổi tham số mô hình khi di chuyển trên địa hình khác nhau, duy trì sự ổn định tốt hơn.

4. Tại sao cần mô hình hóa động lực học phi tuyến cho robot hai bánh?
   Mô hình phi tuyến phản ánh chính xác đặc tính động học thực tế của robot, giúp thiết kế bộ điều khiển phù hợp và hiệu quả hơn so với mô hình tuyến tính đơn giản.

5. Làm thế nào để đánh giá hiệu quả của các bộ điều khiển trong nghiên cứu?
   Hiệu quả được đánh giá qua các chỉ số như sai số xác lập, thời gian đáp ứng, độ ổn định khi robot di chuyển trên các địa hình phẳng và dốc, được minh họa qua các biểu đồ đáp ứng và tín hiệu điều khiển.

Kết luận

• Nghiên cứu đã xây dựng thành công mô hình động lực học phi tuyến và bộ lọc Kalman cho robot hai bánh tự cân bằng trên địa hình phẳng và dốc.
• Thiết kế và mô phỏng các bộ điều khiển LQR, PID cố định và PID thích nghi mô hình tham chiếu, trong đó bộ điều khiển PID thích nghi thể hiện hiệu quả vượt trội.
• Thực nghiệm nhúng trên vi điều khiển TMS 320F28335 chứng minh tính khả thi và hiệu quả của các bộ điều khiển trong điều kiện thực tế.
• Kết quả nghiên cứu góp phần nâng cao khả năng vận hành ổn định của robot hai bánh trên địa hình không phẳng, mở rộng ứng dụng trong thực tiễn.
• Đề xuất các hướng phát triển tiếp theo nhằm hoàn thiện bộ điều khiển thích nghi và mở rộng phạm vi ứng dụng trong môi trường đa dạng.

Để tiếp tục phát triển công trình, các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng và mở rộng các giải pháp điều khiển thích nghi, đồng thời thử nghiệm trên các địa hình phức tạp hơn nhằm nâng cao tính ứng dụng thực tế của robot hai bánh tự cân bằng.
