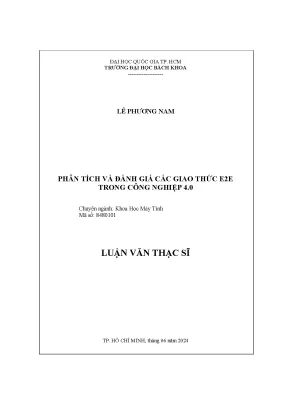

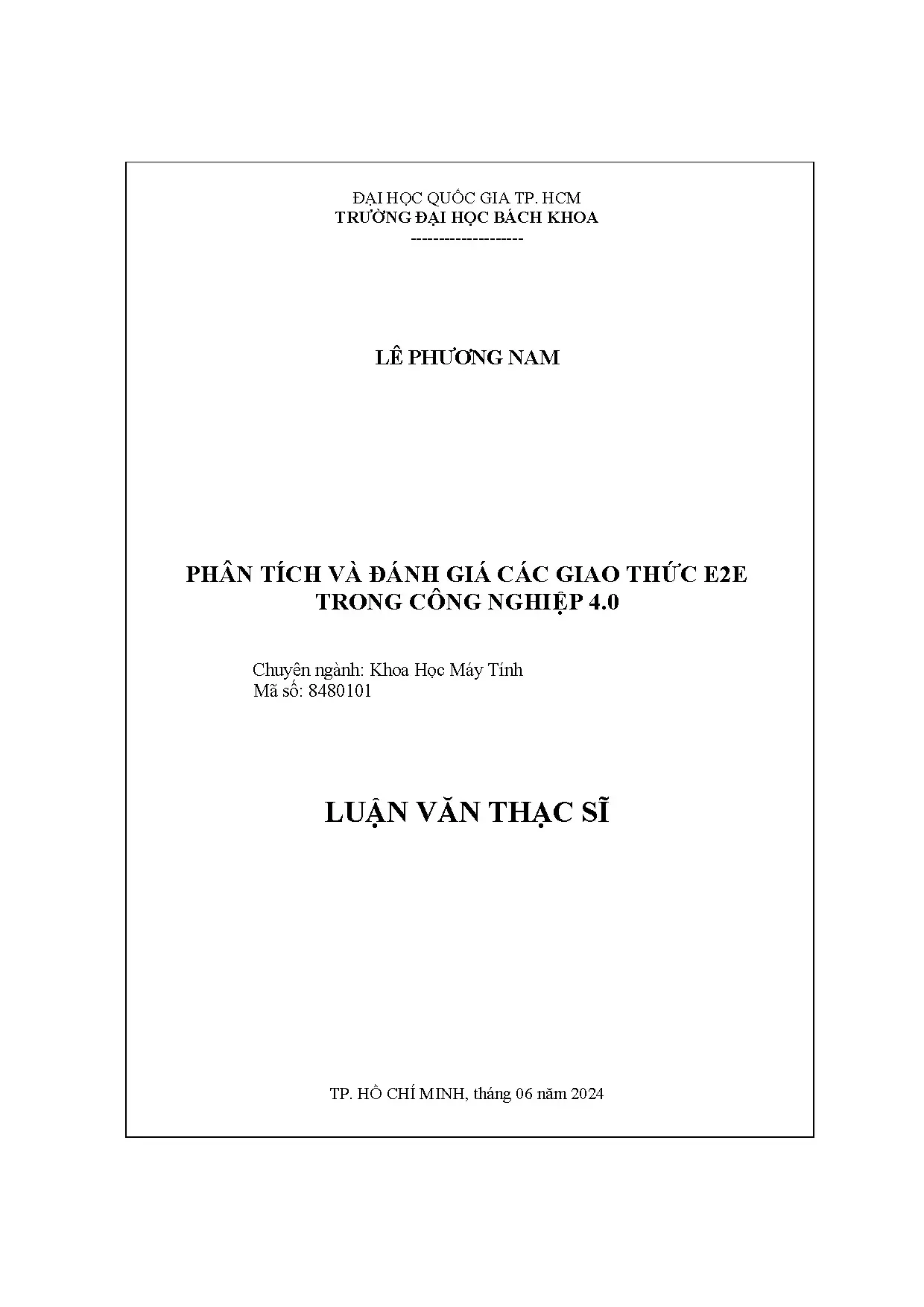

Phân Tích Và Đánh Giá Các Giao Thức End-to-End Trong Công Nghiệp 4.0 - Luận Văn Thạc Sĩ Khoa Học Máy Tính

• Tác giả: Lê Phương Nam
• Người hướng dẫn: Phó Giáo sư Tiến sĩ Phạm Quốc Cường
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Khoa Học Máy Tính
• Đề tài: Phân tích và đánh giá các giao thức E2E trong công nghiệp 4.0
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2024
• Địa điểm: TP. Hồ Chí Minh

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Công nghiệp 4.0 và Smart Factory
• 1.2. Giao thức truyền thống
• 1.3. Giao thức cho Smart Factory
• 1.3.1. MQTT – Message Queuing Telemetry Transport
• 1.3.2. OPC UA – Open Platform Communications Unified Architecture
• 1.4. Kiến trúc cho ứng dụng công nghiệp 4.0
• 1.5. Hiện thực thử nghiệm
• 1.6. Các vấn đề đặt ra trong nghiên cứu
• 1.6.1. Vấn đề sẽ nghiên cứu
• 1.6.2. Lý do các giao thức này phù hợp trong công nghiệp
• 1.6.3. Lý do chọn vấn đề
• 1.6.4. Giới hạn trong nghiên cứu
• 1.7. Mục tiêu nghiên cứu
• 2. CHƯƠNG 2: GIAO THỨC RS485 VÀ MODBUS
• 2.1. Cấu tạo
• 2.2. Cơ chế hoạt động
• 2.3. Đánh giá
• 2.4. Hiện thực Modbus485
• 2.4.1. Mở cổng COM
• 2.4.2. Gửi dữ liệu qua Modbus 485
• 2.4.3. Nhận dữ liệu qua Modbus 485
• 2.5. Ưu điểm và hạn chế
• 3. CHƯƠNG 3: TỔNG QUAN VỀ GIAO THỨC MQTT
• 3.1. Cấu trúc thành phần
• 3.2. Cơ chế hoạt động
• 3.2.1. Gửi và Nhận Tin nhắn (Publish/Subscribe)
• 3.2.2. Chất lượng dịch vụ (QoS)
• 3.2.3. Ngắt Kết nối (Disconnect)
• 3.2.4. Các chức năng bổ sung khác
• 3.3. Đánh giá
• 3.4. Hiện thực MQTT
• 3.4.1. Kết nối với server
• 3.4.2. Khai báo và đăng kí các sự kiện
• 3.4.3. Gửi dữ liệu lên server
• 3.5. Ưu điểm và hạn chế
• 4. CHƯƠNG 4: TỔNG QUAN VỀ GIAO THỨC OPC-UA
• 4.1. Cấu trúc giao thức
• 4.1.1. Mô Hình Máy Khách - Máy Chủ (Client-Server Model)
• 4.1.2. Mô Hình Đăng Ký - Phát Hành (Publish-Subscribe Model)
• 4.1.3. Mô Hình Thông Tin (Information Model)
• 4.1.4. Mô Hình Dữ Liệu (Data Model)
• 4.2. Nguyên lý hoạt động của OPC-UA
• 4.2.1. Luồng dữ liệu và kết nối
• 4.2.2. Kiến trúc hướng dịch vụ (Service-oriented architecture) - SOA
• 4.3. Đánh giá
• 4.4. Hiện thực OPC-UA
• 4.4.1. Tạo 1 server OPC-UA
• 4.4.2. Tạo 1 client OPC-UA
• 4.5. Ưu điểm và hạn chế
• 5. CHƯƠNG 5: TÍCH HỢP ỨNG DỤNG
• 5.1. Điều khiển cánh tay máy
• 5.1.1. Giới thiệu ứng dụng
• 5.1.2. Thiết kế hệ thống
• 5.1.3. Hiện thực hệ thống
• 5.1.4. Ứng dụng giám sát thực tế ảo (VR application)
• 5.1.5. Đánh giá hiệu năng
• 5.1.5.1. Đánh giá Module Control
• 5.1.5.2. Đánh giá Module Datacenter
• 5.1.5.3. Đánh giá ứng dụng VR
• 5.1.5.4. Đánh giá thời gian trễ trọn vòng (RTT)
• 5.2. Nông nghiệp với thực tế ảo
• 5.2.1. Giới thiệu ứng dụng
• 5.2.2. Thiết kế hệ thống
• 5.2.3. Kiến trúc các trạm thu thập dữ liệu
• 5.2.3.1. Trạm thu thập dữ liệu thông số không khí và đất trồng
• 5.2.3.2. Trạm thu thập thông số nước
• 5.2.3.3. Trạm camera giám sát khu vườn
• 5.2.4. Thiết kế định dạng của dữ liệu
• 5.2.5. Thiết kế bố cục giao diện cho ứng dụng VR
• 5.2.5.1. Kết nối các trạm với IoTs Server
• 5.2.6. Tích hợp giao thức MQTT vào ứng dụng VR
• 5.2.7. Streaming hình ảnh từ HIKVISION lên ứng dụng Unity
• 5.2.8. Kết quả và đánh giá
• 6. CHƯƠNG 6: TỔNG KẾT
• 6.1. Giao thức Modbus 485
• 6.2. Giao thức MQTT
• 6.3. Giao thức OPCUA
• 6.4. Kết luận
• Danh mục các công trình khoa học
• Tài liệu tham khảo

I. Phân tích giao thức E2E

Phân tích giao thức E2E là trọng tâm của luận văn, tập trung vào việc nghiên cứu các giao thức truyền thông trong Công nghiệp 4.0. Các giao thức như MODBUS RS-485, MQTT, và OPC-UA được phân tích dựa trên các tiêu chí như độ trễ, hiệu năng, năng lượng tiêu thụ, và mức độ bảo mật. Giao thức E2E đóng vai trò quan trọng trong việc kết nối các thiết bị trong Smart Factory, giúp tối ưu hóa quá trình sản xuất và quản lý dữ liệu.

1.1. Giao thức MODBUS RS 485

Giao thức MODBUS RS-485 là một giao thức truyền thống được sử dụng rộng rãi trong công nghiệp. Nó hoạt động dựa trên mô hình master-slave, cho phép kết nối nhiều thiết bị qua một kênh truyền duy nhất. Ưu điểm của MODBUS RS-485 là khả năng kháng nhiễu tốt và độ ổn định cao. Tuy nhiên, tốc độ truyền dữ liệu của nó khá chậm, không phù hợp với nhu cầu trao đổi dữ liệu lớn trong Công nghiệp 4.0.

1.2. Giao thức MQTT

Giao thức MQTT (Message Queuing Telemetry Transport) là một giao thức nhẹ, dựa trên mô hình publish/subscribe, phù hợp cho các ứng dụng IoT. MQTT được đánh giá cao nhờ khả năng truyền dữ liệu nhanh và hiệu quả, đặc biệt trong môi trường có băng thông thấp. Tuy nhiên, MQTT có hạn chế về mức độ bảo mật, cần được cải thiện để đáp ứng yêu cầu của Công nghiệp 4.0.

1.3. Giao thức OPC UA

Giao thức OPC-UA (Open Platform Communications Unified Architecture) là một giao thức hiện đại, hỗ trợ mô hình client-server và publish/subscribe. OPC-UA được thiết kế để đảm bảo tính bảo mật cao và khả năng tương thích với các hệ thống công nghiệp khác nhau. Ưu điểm của OPC-UA là khả năng xử lý dữ liệu phức tạp và hỗ trợ tích hợp với các công nghệ AI và IoT.

II. Đánh giá giao thức E2E

Đánh giá giao thức E2E được thực hiện thông qua các thí nghiệm và so sánh hiệu năng của các giao thức MODBUS RS-485, MQTT, và OPC-UA. Các tiêu chí đánh giá bao gồm độ trễ, hiệu năng, năng lượng tiêu thụ, và mức độ bảo mật. Kết quả cho thấy mỗi giao thức có ưu nhược điểm riêng, phù hợp với các ứng dụng khác nhau trong Công nghiệp 4.0.

2.1. Đánh giá MODBUS RS 485

MODBUS RS-485 được đánh giá cao về độ ổn định và khả năng kháng nhiễu, nhưng tốc độ truyền dữ liệu thấp là điểm yếu chính. Giao thức này phù hợp cho các ứng dụng công nghiệp truyền thống, nhưng không đáp ứng được nhu cầu trao đổi dữ liệu lớn trong Công nghiệp 4.0.

2.2. Đánh giá MQTT

MQTT được đánh giá cao về hiệu quả truyền dữ liệu và khả năng hoạt động trong môi trường băng thông thấp. Tuy nhiên, mức độ bảo mật của MQTT cần được cải thiện để đáp ứng yêu cầu của các ứng dụng công nghiệp hiện đại.

2.3. Đánh giá OPC UA

OPC-UA được đánh giá là giao thức toàn diện nhất, với khả năng xử lý dữ liệu phức tạp và mức độ bảo mật cao. OPC-UA phù hợp cho các ứng dụng Smart Factory và tích hợp với các công nghệ AI và IoT.

III. Ứng dụng giao thức E2E trong Công nghiệp 4

Ứng dụng giao thức E2E trong Công nghiệp 4.0 được thể hiện qua các thí nghiệm thực tế, bao gồm điều khiển cánh tay robot và giám sát nông nghiệp thông minh. Các giao thức MODBUS RS-485, MQTT, và OPC-UA được tích hợp vào các hệ thống này để đánh giá hiệu quả thực tế.

3.1. Điều khiển cánh tay robot

Trong thí nghiệm điều khiển cánh tay robot, OPC-UA được sử dụng để kết nối và điều khiển các thiết bị. Kết quả cho thấy OPC-UA đảm bảo độ chính xác cao và khả năng xử lý dữ liệu phức tạp, phù hợp cho các ứng dụng Smart Factory.

3.2. Giám sát nông nghiệp thông minh

Trong thí nghiệm giám sát nông nghiệp thông minh, MQTT được sử dụng để thu thập và truyền dữ liệu từ các cảm biến. MQTT cho thấy hiệu quả cao trong việc truyền dữ liệu nhanh và ổn định, phù hợp cho các ứng dụng IoT trong nông nghiệp.

IV. Kết luận và đánh giá tổng quan

Luận văn đã phân tích và đánh giá các giao thức E2E trong Công nghiệp 4.0, bao gồm MODBUS RS-485, MQTT, và OPC-UA. Mỗi giao thức có ưu nhược điểm riêng, phù hợp với các ứng dụng khác nhau. OPC-UA được đánh giá là giao thức toàn diện nhất, trong khi MQTT phù hợp cho các ứng dụng IoT và MODBUS RS-485 vẫn phù hợp cho các ứng dụng công nghiệp truyền thống.

Tổng quan nghiên cứu

Cách mạng công nghiệp 4.0 đã tạo ra bước ngoặt lớn trong lĩnh vực sản xuất và tự động hóa với sự phát triển mạnh mẽ của công nghệ IoT (Internet of Things), trí tuệ nhân tạo (AI) và điện toán đám mây. Theo ước tính, hàng tỷ thiết bị được kết nối và chia sẻ dữ liệu liên tục, tạo nên các hệ thống sản xuất thông minh gọi là Smart Factory. Smart Factory không chỉ là sự tự động hóa mà còn là hệ thống chủ động, linh hoạt, kết nối và tối ưu hóa toàn bộ quy trình sản xuất. Tuy nhiên, để vận hành hiệu quả các hệ thống này, việc lựa chọn và đánh giá các giao thức truyền thông E2E (end-to-end) phù hợp là rất quan trọng.

Luận văn tập trung phân tích và đánh giá ba giao thức tiêu biểu trong công nghiệp 4.0 gồm MODBUS RS-485, MQTT và OPC-UA. Mục tiêu nghiên cứu là so sánh các giao thức này dựa trên các tiêu chí như độ trễ, hiệu năng, năng lượng tiêu thụ và mức độ bảo mật, đồng thời hiện thực các thí nghiệm ứng dụng thực tế trong mô hình nhà máy thông minh. Phạm vi nghiên cứu tập trung vào lớp kết nối trong kiến trúc công nghiệp 4.0, với các thiết bị như cánh tay robot, băng chuyền và hệ thống giám sát.

Nghiên cứu có ý nghĩa thiết thực trong việc hướng dẫn lựa chọn giao thức phù hợp cho từng mô hình nhà máy, góp phần nâng cao hiệu quả vận hành, giảm chi phí và tăng tính linh hoạt trong sản xuất thông minh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mô hình 5 lớp của công nghiệp 4.0: Bao gồm lớp thiết bị (Things), lớp kết nối (Connect), lớp thu thập dữ liệu (Collect), lớp học máy (Learn) và lớp thực thi (Do). Nghiên cứu tập trung vào lớp kết nối, nơi các giao thức truyền thông đóng vai trò quan trọng trong việc kết nối và trao đổi dữ liệu giữa các thiết bị.

• Mô hình giao thức truyền thông: Phân tích các giao thức truyền thống (MODBUS RS-485) và giao thức hiện đại (MQTT, OPC-UA) theo các khía cạnh như mô hình truyền thông (master-slave, publish-subscribe), cấu trúc dữ liệu, bảo mật và hiệu năng.

• Khái niệm chính:

  • Độ trễ (Latency): Thời gian truyền dữ liệu từ nguồn đến đích.
  • Thông lượng (Throughput): Lượng dữ liệu truyền tải trong một đơn vị thời gian.
  • Bảo mật (Security): Các cơ chế bảo vệ dữ liệu và kết nối.
  • Hiệu suất (Performance): Tiêu thụ tài nguyên và khả năng mở rộng.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập từ các tài liệu khoa học, tiêu chuẩn giao thức, báo cáo ngành và thực nghiệm hiện thực trên các thiết bị công nghiệp như cánh tay robot, băng chuyền, hệ thống giám sát thực tế ảo (VR).

• Phương pháp phân tích: So sánh định tính và định lượng các giao thức dựa trên các tiêu chí đã xác định. Thực hiện các thí nghiệm đo độ trễ, thông lượng, tiêu thụ năng lượng và đánh giá bảo mật trong môi trường mạng LAN và Internet.

• Cỡ mẫu và chọn mẫu: Thí nghiệm được thực hiện trên mô hình demo gồm nhiều thiết bị kết nối qua các giao thức MODBUS RS-485, MQTT và OPC-UA. Các thiết bị được lựa chọn đại diện cho các lớp thiết bị trong Smart Factory.

• Timeline nghiên cứu: Nghiên cứu bắt đầu từ tháng 9/2023 đến tháng 6/2024, bao gồm giai đoạn thu thập tài liệu, phân tích lý thuyết, hiện thực thí nghiệm và tổng hợp kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ trễ truyền dữ liệu:

   • MODBUS RS-485 có độ trễ trung bình khoảng 10-100 ms, với tốc độ truyền tối đa 115200 bps.
   • MQTT đạt độ trễ trung bình 5-10 ms trong mạng LAN, tăng lên 50-200 ms khi qua Internet.
   • OPC-UA có độ trễ trung bình 10-100 ms trong LAN, có thể lên đến 500 ms khi truyền qua mạng WAN.

2. Thông lượng truyền tải:

   • MODBUS RS-485 đạt thông lượng tối đa khoảng 14 kB/s.
   • MQTT có thông lượng trung bình từ 5 đến 20 kB/s tùy QoS, với khả năng tối đa lên đến 1 triệu tin nhắn/giây trong môi trường tối ưu.
   • OPC-UA không có số liệu cụ thể trong nghiên cứu nhưng được đánh giá phù hợp cho truyền tải dữ liệu phức tạp và đa dạng.

3. Hiệu suất và tiêu thụ tài nguyên:

   • Cả ba giao thức đều tiêu thụ ít CPU và RAM, phù hợp với các thiết bị nhúng cấu hình thấp.
   • MQTT có khả năng kết nối đồng thời lên đến hàng chục nghìn thiết bị, trong khi MODBUS RS-485 giới hạn tối đa 32 thiết bị trên một bus.

4. Bảo mật và độ tin cậy:

   • MODBUS RS-485 thiếu các cơ chế bảo mật nâng cao, dễ bị tấn công vật lý.
   • MQTT hỗ trợ xác thực bằng username/password, mã hóa TLS/SSL nhưng không mã hóa toàn bộ dữ liệu.
   • OPC-UA cung cấp các chính sách bảo mật đa dạng, bao gồm xác thực, mã hóa và chữ ký số, đảm bảo toàn vẹn và bảo mật dữ liệu cao hơn.

Thảo luận kết quả

Độ trễ và thông lượng của MODBUS RS-485 phù hợp với các ứng dụng truyền thống, yêu cầu ổn định và khoảng cách truyền xa (tối đa 1200m). Tuy nhiên, tốc độ truyền dữ liệu thấp và thiếu bảo mật khiến nó không phù hợp với các ứng dụng công nghiệp 4.0 đòi hỏi trao đổi dữ liệu nhanh và an toàn.

MQTT với mô hình publish-subscribe và khả năng mở rộng cao thích hợp cho các ứng dụng IoT trong Smart Factory, đặc biệt là các thiết bị có tài nguyên hạn chế và mạng không ổn định. Độ trễ thấp trong mạng LAN và khả năng tự động kết nối lại giúp MQTT trở thành lựa chọn ưu việt cho lớp ứng dụng và cloud.

OPC-UA nổi bật với khả năng đa nền tảng, mô hình dữ liệu phong phú và bảo mật cao, phù hợp cho các ứng dụng công nghiệp phức tạp, yêu cầu trao đổi dữ liệu đa dạng và an toàn. Tuy nhiên, độ trễ cao hơn MQTT và yêu cầu cấu hình phức tạp hơn có thể là hạn chế trong một số trường hợp.

Biểu đồ so sánh độ trễ và thông lượng giữa ba giao thức sẽ minh họa rõ ràng sự khác biệt về hiệu năng, giúp người dùng lựa chọn phù hợp theo yêu cầu ứng dụng.

Đề xuất và khuyến nghị

1. Ứng dụng MODBUS RS-485 cho lớp thiết bị phần cứng: Do khả năng truyền xa và độ tin cậy cao, MODBUS RS-485 nên được sử dụng cho kết nối giữa các cảm biến, thiết bị hiện trường với bộ xử lý trung tâm trong phạm vi khoảng cách lên đến 1200m. Thời gian triển khai: 3-6 tháng, chủ thể: kỹ sư tự động hóa.

2. Sử dụng OPC-UA cho lớp xử lý và cloud: Với khả năng bảo mật và mô hình dữ liệu phong phú, OPC-UA phù hợp cho việc kết nối giữa các bộ xử lý trung tâm và hệ thống đám mây, đảm bảo an toàn và đồng bộ dữ liệu. Thời gian triển khai: 6-9 tháng, chủ thể: nhóm phát triển phần mềm công nghiệp.

3. Áp dụng MQTT cho lớp ứng dụng và thiết bị di động: MQTT thích hợp cho các ứng dụng giám sát, điều khiển từ xa và thiết bị di động nhờ độ trễ thấp và khả năng tự động kết nối lại. Thời gian triển khai: 3-6 tháng, chủ thể: nhóm phát triển ứng dụng IoT.

4. Tích hợp đa giao thức trong hệ thống Smart Factory: Đề xuất xây dựng kiến trúc tích hợp đa giao thức, tận dụng ưu điểm từng giao thức để tối ưu hiệu quả vận hành. Thời gian triển khai: 9-12 tháng, chủ thể: ban quản lý dự án và kỹ sư hệ thống.

5. Đào tạo và nâng cao nhận thức bảo mật: Tổ chức các khóa đào tạo về bảo mật mạng và giao thức truyền thông cho đội ngũ kỹ thuật nhằm giảm thiểu rủi ro tấn công. Thời gian: liên tục, chủ thể: phòng nhân sự và an ninh mạng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư tự động hóa và phát triển hệ thống công nghiệp: Nghiên cứu giúp lựa chọn giao thức phù hợp cho từng lớp thiết bị và ứng dụng, tối ưu hóa hiệu suất và chi phí triển khai.

2. Nhà quản lý sản xuất và vận hành nhà máy: Hiểu rõ các giao thức truyền thông giúp quản lý hiệu quả hệ thống Smart Factory, nâng cao năng suất và giảm thiểu rủi ro.

3. Nhà phát triển phần mềm IoT và ứng dụng công nghiệp: Cung cấp kiến thức về các giao thức truyền thông, hỗ trợ phát triển các ứng dụng điều khiển, giám sát và phân tích dữ liệu.

4. Giảng viên và sinh viên ngành Khoa học Máy tính, Tự động hóa: Tài liệu tham khảo chuyên sâu về giao thức truyền thông trong công nghiệp 4.0, phục vụ nghiên cứu và giảng dạy.

Câu hỏi thường gặp

1. MODBUS RS-485 có phù hợp cho các ứng dụng IoT hiện đại không?
   MODBUS RS-485 phù hợp với các ứng dụng truyền thống yêu cầu truyền dữ liệu ổn định và khoảng cách xa, nhưng hạn chế về tốc độ và bảo mật khiến nó không tối ưu cho các ứng dụng IoT đòi hỏi trao đổi dữ liệu nhanh và an toàn.

2. MQTT có thể sử dụng trong môi trường mạng Internet không ổn định không?
   Có. MQTT có cơ chế giữ kết nối (Keep Alive) và tự động kết nối lại (Auto Reconnect), giúp duy trì kết nối ổn định ngay cả khi mạng không ổn định, rất phù hợp cho các ứng dụng IoT.

3. OPC-UA có hỗ trợ đa nền tảng không?
   OPC-UA hoàn toàn độc lập nền tảng, có thể chạy trên Linux, Windows, Mac OS, iOS và Android, giúp triển khai linh hoạt trong nhiều môi trường công nghiệp khác nhau.

4. Làm thế nào để lựa chọn giao thức phù hợp cho nhà máy thông minh?
   Cần dựa trên các tiêu chí như khoảng cách truyền, tốc độ dữ liệu, yêu cầu bảo mật, loại thiết bị và mô hình ứng dụng. MODBUS RS-485 phù hợp lớp thiết bị, OPC-UA cho lớp xử lý và MQTT cho lớp ứng dụng.

5. Các giao thức này có hỗ trợ bảo mật dữ liệu không?
   MODBUS RS-485 có bảo mật thấp, MQTT hỗ trợ mã hóa TLS/SSL và xác thực, còn OPC-UA cung cấp các chính sách bảo mật đa dạng như mã hóa, xác thực và chữ ký số, đảm bảo an toàn dữ liệu cao nhất.

Kết luận

• Luận văn đã phân tích và đánh giá chi tiết ba giao thức MODBUS RS-485, MQTT và OPC-UA trong bối cảnh công nghiệp 4.0, dựa trên các tiêu chí độ trễ, thông lượng, hiệu suất và bảo mật.
• MODBUS RS-485 vẫn giữ vai trò quan trọng trong kết nối thiết bị hiện trường nhờ khả năng truyền xa và độ tin cậy cao.
• MQTT nổi bật với khả năng mở rộng, độ trễ thấp và phù hợp cho các ứng dụng IoT và lớp ứng dụng cloud.
• OPC-UA cung cấp giải pháp bảo mật và mô hình dữ liệu phong phú, thích hợp cho các hệ thống công nghiệp phức tạp.
• Nghiên cứu đề xuất kiến trúc tích hợp đa giao thức nhằm tận dụng ưu điểm từng giao thức, nâng cao hiệu quả vận hành Smart Factory.
• Các bước tiếp theo bao gồm triển khai thực tế các giải pháp đề xuất, mở rộng nghiên cứu về các giao thức mới và đào tạo nhân lực chuyên môn cao trong lĩnh vực công nghiệp 4.0.
