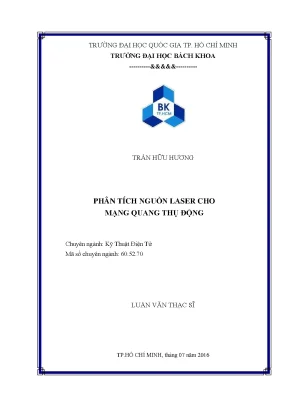

Phân Tích Nguồn Laser Cho Mạng Quang Thụ Động

Luận văn thạc sĩ kỹ thuật cơ điện tử phân tích nguồn laser cho mạng quang thụ động, khám phá ứng dụng và tiềm năng trong công nghệ hiện đại.

• Tác giả: Trần Hữu Hương
• Người hướng dẫn: TS. Phạm Quang Thái
• Trường học: Trường Đại Học Bách Khoa - ĐHQG TP. Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Phân Tích Nguồn Laser Trong Mạng Quang Thụ Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• TÓM TẮT CHƯƠNG
• LỜI CAM ĐOAN
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• DANH MỤC CÁC TỪ VIẾT TẮT
• 1. Chương 1: Giới thiệu tổng quan
• 1.1. Lý do và mục đích chọn đề tài
• 1.2. Phạm vi nghiên cứu đề tài
• 1.3. Phương pháp nghiên cứu
• 1.4. Các đóng góp của luận văn
• 2. Chương 2: Phân tích các nguồn Laser trong mạng PON, các yếu tố ảnh hưởng đến hiệu suất của PON, kỹ thuật điều chế cường độ trực tiếp và điều chế vi sai
• 2.1. Phân tích các nguồn LASER sử dụng cho mạng PON
• 2.1.1. Laser Fabry Perot
• 2.1.2. Laser phản hồi phân bố (distributed feedback laser – DFB laser)
• 2.1.4. Đặc tính điều chế của Laser
• 2.1.5. Bộ thu quang
• 2.2. Mạng truy cập PON
• 2.2.2. Giao thức trong GPON
• 2.2.3. Mạng truy cập PON hiện nay
• 2.3. Các yếu tố ảnh hưởng đến chất lượng mạng PON
• 2.3.1. Suy hao trong sợi quang
• 2.3.2. Tán sắc trong sợi quang
• 2.4. Kỹ thuật điều chế
• 2.4.1. Điều chế cường độ
• 2.4.2. Điều chế pha vi sai
• 3. Chương 3: Thực nghiệm mô phỏng dùng Optisystem phân tích nguồn Laser mạng PON với phương pháp điều chế pha vi sai và điều chế cường độ trực tiếp
• 3.1. Phân tích nguồn Laser dùng điều chế pha vi sai
• 3.1.1. Sơ đồ khối mô phỏng phương pháp điều chế pha vi sai
• 3.1.2. Sơ đồ thực tế trong Optisystem dùng điều chế pha vi sai
• 3.2. Sơ đồ giải thuật dùng chương trình Matlab
• 3.2.1. Sơ đồ giải thuật tìm chuỗi bít sau bộ thu giải điều chế
• 3.2.2. Giải thuật xác định số bít sai so với chuỗi bít ban đầu
• 3.2.3. Sơ đồ giải thuật xác định BER với các trường hợp mô phỏng vận tốc thay đổi
• 3.2.4. Sơ đồ giải thuật vẽ giá trị BER tương ứng với độ dài cáp quang thay đổi
• 3.3. Đánh giá kết quả thu được sau khi tiến hành mô phỏng dùng phương pháp điều chế pha vi sai đối với 2 loại nguồn Laser DFB và Laser VCSEL
• 3.3.1. Phân tích kết quả BER thu được khi sử dụng nguồn Laser DFB ứng với tốc độ bít 5Gb/s và 10Gb/s
• 3.3.2. Phân tích kết quả BER thu được khi sử dụng nguồn Laser DFB ứng với độ dài cáp quang 5km, 10km, 15km, 20km, 25km, 30km
• 3.3.3. Phân tích kết quả BER thu được khi sử dụng nguồn Laser VCSEL ứng với tốc độ bít 5Gb/s và 10Gb/s
• 3.3.4. Phân tích kết quả BER thu được khi sử dụng nguồn Laser VCSEL ứng với độ dài 5km, 10km, 15km, 20km, 25km, 30km
• 3.3.5. Sử dụng phương pháp tính tỉ số gói lỗi PER phân tích nguồn Laser DFB và Laser VCSEL
• 3.3.6. Giải thuật sử dụng phương pháp đếm số bít bị lỗi của chuỗi bít sau đó tính giá trị BER
• 3.4. Phân tích nguồn Laser dùng phương pháp điều chế cường độ trực tiếp
• 3.4.1. Sơ đồ khối mô phỏng phương pháp điều chế cường độ trực tiếp
• 3.4.2. Sơ đồ mô phỏng thực tế dùng điều chế cường độ trực tiếp trong Optisystem
• 3.5. So sánh đánh giá kết quả mô phỏng của phương pháp điều chế vi sai và phương pháp điều chế cường độ trực tiếp
• 4. Chương 4: Kết luận và hướng phát triển luận văn
• 4.2. Hướng phát triển luận văn
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG
• PHỤ LỤC CODE CHƯƠNG TRÌNH MAT LAB

Tóm tắt

I. Tổng Quan Về Mạng Quang Thụ Động PON Hiện Nay

Sự phát triển vượt bậc của ngành viễn thông đã mang lại nhiều lợi ích thiết thực. Những tiến bộ trong công nghệ lượng tử ánh sáng, thiết bị truyền dẫn quang và giá thành cáp sợi quang đã thúc đẩy mạng thông tin quang phát triển mạnh mẽ. Dung lượng truyền dẫn mạng lõi gia tăng, với hệ thống thương mại đạt tốc độ 1 Tb/s và công nghệ đạt 10 Tb/s trên mỗi sợi quang đơn. Tuy nhiên, mạng truy cập phía người dùng chưa theo kịp. Công nghệ cáp đồng đang dần đạt giới hạn về băng thông, tạo thành nút cổ chai. Mạng quang thụ động (PON) nổi lên như một giải pháp tiềm năng, sử dụng nguồn laser PON để cung cấp băng thông rộng hơn tới người dùng cuối. PON được xem là giải pháp hiệu quả để khắc phục hạn chế của cáp đồng.

1.1. Lợi Ích và Hạn Chế của Mạng Quang Thụ Động PON

Mạng PON mang lại nhiều lợi ích, bao gồm băng thông cao, chi phí bảo trì thấp và khả năng phục vụ nhiều người dùng. Tuy nhiên, cũng có một số hạn chế như khoảng cách bị giới hạn, tính bảo mật và chia sẻ băng thông. Để tối ưu hiệu suất mạng quang thụ động, cần nghiên cứu và phát triển nguồn laser PON hiệu quả hơn, đồng thời giải quyết các vấn đề liên quan đến quản lý băng thông và bảo mật. Việc lựa chọn công nghệ laser cho PON phù hợp là yếu tố then chốt để khai thác tối đa tiềm năng của mạng PON.

1.2. Ứng Dụng Mạng Quang Thụ Động PON Trong Thực Tế

Mạng PON được ứng dụng rộng rãi trong các dịch vụ băng thông rộng như truy cập Internet tốc độ cao, truyền hình IPTV và dịch vụ thoại VoIP. Với khả năng cung cấp băng thông lớn, PON đáp ứng nhu cầu ngày càng tăng về các ứng dụng đòi hỏi băng thông cao như video streaming, game online và hội nghị truyền hình. Sự phát triển của các công nghệ XG-PON và XGS-PON tiếp tục mở rộng phạm vi ứng dụng của PON, mang lại trải nghiệm tốt hơn cho người dùng. Việc tối ưu hóa nguồn laser PON đóng vai trò quan trọng trong việc nâng cao chất lượng dịch vụ.

II. Thách Thức Về Nguồn Laser PON Trong Mạng GPON EPON

Việc triển khai mạng quang thụ động (PON) đối mặt với nhiều thách thức liên quan đến nguồn laser PON. Yêu cầu về hiệu suất, độ ổn định và chi phí của laser ngày càng cao. Trong các hệ thống GPON và EPON, đánh giá nguồn laser là rất quan trọng để đảm bảo chất lượng tín hiệu và hiệu năng mạng. Các yếu tố như công suất phát laser PON, bước sóng nguồn laser PON và độ ổn định nguồn laser PON cần được kiểm soát chặt chẽ. Sự suy hao tín hiệu quang và tán sắc cũng ảnh hưởng đến hiệu suất của PON.

2.1. Ảnh Hưởng của Suy Hao và Tán Sắc Đến Nguồn Laser EPON GPON

Suy hao và tán sắc là hai yếu tố chính ảnh hưởng đến chất lượng tín hiệu quang trong mạng PON. Suy hao làm giảm cường độ tín hiệu, trong khi tán sắc làm mở rộng xung tín hiệu, gây ra nhiễu giữa các ký tự. Để giảm thiểu tác động của suy hao, cần sử dụng nguồn laser PON có công suất phát laser PON đủ lớn và sợi quang có độ suy hao thấp. Việc bù tán sắc cũng là một giải pháp hiệu quả để cải thiện hiệu suất của PON. Phân tích kỹ thuật nguồn laser PON giúp xác định các biện pháp tối ưu hóa.

2.2. Các Vấn Đề Thường Gặp và Giải Pháp Cho Nguồn Laser PON

Một số vấn đề thường gặp liên quan đến nguồn laser PON bao gồm trôi bước sóng, nhiễu xạ và tuổi thọ. Trôi bước sóng có thể gây ra sự không tương thích với các thiết bị quang khác trong mạng. Nhiễu xạ có thể làm giảm chất lượng tín hiệu. Để giải quyết những vấn đề này, cần sử dụng laser có độ ổn định cao và áp dụng các kỹ thuật lọc nhiễu hiệu quả. Bảo trì nguồn laser PON định kỳ cũng rất quan trọng để kéo dài tuổi thọ và đảm bảo hiệu suất ổn định. Có thể sử dụng các phương pháp mô phỏng nguồn laser PON để dự đoán các vấn đề.

III. Phương Pháp Điều Chế Pha Vi Sai Cho Nguồn Laser Mạng PON

Điều chế pha vi sai là một kỹ thuật hiệu quả để cải thiện hiệu suất của mạng PON. Phương pháp này không yêu cầu nguồn laser có độ ổn định cao như các kỹ thuật điều chế khác. Thay vào đó, nó dựa vào sự thay đổi pha giữa các bit liên tiếp để mã hóa thông tin. Điều chế pha vi sai giúp giảm thiểu tác động của nhiễu và tán sắc, đồng thời cho phép sử dụng các nguồn laser có chi phí thấp hơn. Kỹ thuật này thích hợp cho các hệ thống PON đòi hỏi hiệu suất cao và chi phí thấp.

3.1. Ưu Điểm Của Điều Chế Pha Vi Sai Trong Mạng GPON EPON

Điều chế pha vi sai có nhiều ưu điểm so với các kỹ thuật điều chế khác. Nó ít nhạy cảm hơn với nhiễu và tán sắc, cho phép truyền tín hiệu xa hơn và với tốc độ cao hơn. Hơn nữa, nó không yêu cầu nguồn laser có độ ổn định cao, giúp giảm chi phí hệ thống. Trong các hệ thống GPON và EPON, điều chế pha vi sai có thể cải thiện đáng kể hiệu suất và độ tin cậy. Việc điều chế tín hiệu laser PON bằng phương pháp này cần được nghiên cứu kỹ.

3.2. So Sánh Điều Chế Pha Vi Sai Với Điều Chế Cường Độ Trực Tiếp DML

Điều chế cường độ trực tiếp (DML) là một kỹ thuật điều chế đơn giản và phổ biến trong các hệ thống PON. Tuy nhiên, nó có một số hạn chế, bao gồm độ nhạy cảm cao với nhiễu và tán sắc. So với DML, điều chế pha vi sai có hiệu suất tốt hơn trong môi trường nhiễu và tán sắc cao. Mặc dù điều chế pha vi sai phức tạp hơn về mặt kỹ thuật, nhưng nó mang lại hiệu suất và độ tin cậy cao hơn. Việc lựa chọn giữa hai phương pháp phụ thuộc vào yêu cầu cụ thể của hệ thống. Nguồn laser trực tiếp điều chế (DML) có ưu điểm về chi phí, nhưng hiệu suất kém hơn trong các ứng dụng PON.

IV. Phân Tích Thực Nghiệm Nguồn Laser VCSEL và DFB Cho Mạng PON

Việc lựa chọn nguồn laser phù hợp là rất quan trọng để đảm bảo hiệu suất của mạng PON. Nguồn laser VCSEL và DFB là hai loại laser phổ biến được sử dụng trong các hệ thống PON. Laser DFB có độ ổn định cao và băng thông rộng, trong khi laser VCSEL có chi phí thấp và tiêu thụ điện năng thấp. Phân tích thực nghiệm giúp so sánh hiệu suất của hai loại laser này trong các điều kiện hoạt động khác nhau. Kết quả cho thấy laser DFB phù hợp cho các ứng dụng đòi hỏi hiệu suất cao, trong khi laser VCSEL phù hợp cho các ứng dụng nhạy cảm về chi phí.

4.1. Kết Quả Mô Phỏng Nguồn Laser DFB Trong Mạng GPON

Mô phỏng cho thấy laser DFB có hiệu suất tốt trong mạng GPON, đặc biệt ở tốc độ truyền cao. Tuy nhiên, hiệu suất giảm khi khoảng cách truyền tăng lên do suy hao và tán sắc. Để cải thiện hiệu suất, cần sử dụng các kỹ thuật bù tán sắc và khuếch đại quang. Kết quả mô phỏng cung cấp thông tin quan trọng để thiết kế và tối ưu hóa mạng GPON sử dụng laser DFB. Phân tích hiệu năng PON cần chú trọng đến các thông số của laser.

4.2. Đánh Giá Hiệu Suất Nguồn Laser VCSEL Trong Mạng EPON

Laser VCSEL thể hiện hiệu suất chấp nhận được trong mạng EPON, đặc biệt ở khoảng cách truyền ngắn. Tuy nhiên, hiệu suất giảm đáng kể khi khoảng cách tăng lên. Để sử dụng laser VCSEL trong mạng EPON với khoảng cách truyền xa hơn, cần cải thiện công suất phát laser và giảm suy hao tín hiệu. Kết quả đánh giá giúp xác định các ứng dụng phù hợp cho laser VCSEL trong mạng EPON. Việc kiểm tra nguồn laser PON cần được thực hiện thường xuyên để đảm bảo chất lượng.

V. Tối Ưu Hóa Nguồn Laser Để Nâng Cao Hiệu Năng Mạng PON

Để nâng cao hiệu năng mạng PON, việc tối ưu hóa nguồn laser là vô cùng quan trọng. Các yếu tố cần xem xét bao gồm công suất phát laser PON, bước sóng nguồn laser PON, độ ổn định nguồn laser PON và chi phí. Nghiên cứu và phát triển các kỹ thuật mới để cải thiện hiệu suất và độ tin cậy của laser là cần thiết. Việc áp dụng các kỹ thuật điều chế tiên tiến và bù tán sắc cũng giúp nâng cao hiệu năng mạng PON. Các phương pháp mô phỏng nguồn laser PON có thể giúp dự đoán và giải quyết các vấn đề tiềm ẩn.

5.1. Các Phương Pháp Tối Ưu Hóa Công Suất Phát Laser PON

Việc điều chỉnh công suất phát laser PON một cách thích hợp là rất quan trọng để đảm bảo chất lượng tín hiệu và tiết kiệm năng lượng. Công suất quá cao có thể gây ra hiện tượng bão hòa và méo tín hiệu, trong khi công suất quá thấp có thể dẫn đến suy hao tín hiệu và lỗi bit. Các kỹ thuật điều khiển công suất tự động có thể được sử dụng để duy trì công suất tối ưu trong các điều kiện hoạt động khác nhau. Nguyên lý hoạt động laser PON cần được nắm vững để tối ưu hóa.

5.2. Ảnh Hưởng Của Bước Sóng Nguồn Laser PON Đến Hiệu Năng

Bước sóng nguồn laser PON có ảnh hưởng đáng kể đến hiệu năng mạng. Các bước sóng khác nhau có độ suy hao khác nhau trong sợi quang. Việc lựa chọn bước sóng phù hợp giúp giảm thiểu suy hao và cải thiện phạm vi truyền. Các hệ thống PON hiện đại thường sử dụng các bước sóng trong dải C và L để tận dụng độ suy hao thấp của sợi quang. Cần xem xét các tiêu chuẩn nguồn laser PON để đảm bảo khả năng tương thích.

VI. Triển Vọng và Tương Lai Của Nguồn Laser Trong Mạng Quang PON

Tương lai của mạng quang PON phụ thuộc vào sự phát triển của nguồn laser hiệu suất cao và chi phí thấp. Các nghiên cứu hiện tại tập trung vào việc phát triển các loại laser mới với độ ổn định cao, băng thông rộng và tiêu thụ điện năng thấp. Công nghệ TWDM-PON và WDM-PON hứa hẹn sẽ mang lại băng thông lớn hơn và khả năng mở rộng tốt hơn cho mạng PON. Việc phân tích nguồn laser PON và tối ưu hóa sẽ tiếp tục đóng vai trò quan trọng trong việc thúc đẩy sự phát triển của mạng PON trong tương lai.

6.1. Các Công Nghệ Laser Mới Cho Mạng TWDM PON và WDM PON

Công nghệ TWDM-PON và WDM-PON sử dụng nhiều bước sóng laser để tăng băng thông và khả năng mở rộng của mạng PON. Các loại laser mới, như laser bán dẫn quang (SOA) và laser silicon, đang được nghiên cứu để đáp ứng yêu cầu của các hệ thống PON tiên tiến này. Việc phát triển các module quang cho PON hiệu quả hơn cũng là một hướng đi quan trọng. Cần nghiên cứu sâu về nguyên lý hoạt động laser PON để áp dụng vào các công nghệ mới.

6.2. Xu Hướng Phát Triển Của Chip Laser và Module Quang Cho PON

Xu hướng phát triển của chip laser và module quang cho PON tập trung vào việc tích hợp nhiều chức năng vào một chip duy nhất để giảm kích thước, chi phí và tiêu thụ điện năng. Công nghệ silicon photonics hứa hẹn sẽ mang lại các chip laser và module quang với hiệu suất cao và chi phí thấp. Việc mô phỏng nguồn laser PON bằng các phần mềm chuyên dụng sẽ giúp các nhà nghiên cứu và kỹ sư thiết kế các hệ thống PON hiệu quả hơn.

Nội dung chính

Tổng quan nghiên cứu

Lưu lượng truy cập Internet toàn cầu ghi nhận sự bùng nổ mạnh mẽ với hơn 66.5% tổng dung lượng đến từ dịch vụ video trực tuyến, 67.5% kết nối từ thiết bị thông minh và khu vực Châu Á chiếm tỷ trọng cao nhất đạt 47.1%. Sự phát triển vượt bậc của mạng lõi với dung lượng truyền dẫn vượt mốc 10 Tb/s trên mỗi sợi quang đơn đã tạo ra sự chênh lệch lớn đối với mạng truy cập phía người dùng. Hạ tầng cáp đồng truyền thống bộc lộ rõ hạn chế về băng thông, tạo thành nút cổ chai nghẽn mạng ở chặng cuối. Mạng quang thụ động Gigabit (GPON) hiện hành với tốc độ đường xuống 2.5 Gb/s đang đứng trước yêu cầu cấp thiết phải nâng cấp lên chuẩn 10 Gb/s (XG-PON và NG-PON2) nhằm đáp ứng nhu cầu truyền tải dữ liệu đa phương tiện độ nét cao.

Mặc dù công nghệ thu kết hợp (Coherent Detection) được đánh giá là giải pháp đột phá cho phép tăng dung lượng, việc ứng dụng rộng rãi trên mạng PON quy mô lớn gặp nhiều rào cản do chi phí cao và cấu trúc mạch thu phức tạp khi phải sử dụng nguồn Laser nội tại mỗi bộ thu. Nhằm giải quyết triệt để bài toán kinh tế và kỹ thuật, nghiên cứu này tập trung phân tích nguồn Laser phản hồi phân bố (DFB) và Laser phát xạ bề mặt hốc cộng hưởng dọc (VCSEL) cho mạng quang thụ động.

Mục tiêu cốt lõi của đề tài là ứng dụng kỹ thuật điều chế pha vi sai (Differentially Coherent Detection) không sử dụng Laser cục bộ để nâng cấp tốc độ đường xuống từ 2.5 Gb/s lên 10 Gb/s trên cự ly từ 20 km đến 30 km. Với phạm vi công suất phát thiết lập ở mức 0 dBm cho VCSEL và 6 dBm cho DFB, nghiên cứu xác lập ngưỡng tỷ lệ lỗi bit BER đạt chuẩn công nghiệp dưới 10^-10, mở ra giải pháp tối ưu hóa chi phí hạ tầng cho các nhà khai thác viễn thông.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hệ phương trình tốc độ Laser (Laser Rate Equations) mô tả mối quan hệ động học giữa mật độ hạt dẫn electron và mật độ photon trong vùng tích cực bán dẫn, từ đó xác định dòng ngưỡng và tần số dao động ổn định. Để kiểm soát phổ phát xạ, lý thuyết nhiễu xạ Bragg được ứng dụng nhằm phân tích cấu trúc cách tử tuần hoàn trong Laser DFB, đảm bảo khả năng đơn mode ổn định. Đối với nguồn Laser VCSEL, lý thuyết phản xạ gương Bragg phân bố (DBR) trên - dưới hốc cộng hưởng dọc cực ngắn khoảng 1 µm được áp dụng để giải thích đặc tính dòng lái thấp và góc mở chùm tia hình nón đối xứng.

Các khái niệm then chốt cấu thành mô hình nghiên cứu bao gồm: Nhiễu cường độ tương đối (RIN), hiện tượng dịch tần quang (Chirp) với độ biến thiên tần số đạt 2.6 GHz/mW làm giãn rộng phổ tín hiệu, và kỹ thuật mã hóa sửa lỗi trước Reed-Solomon RS(255, 239) theo chuẩn ITU-T G.984. Về kỹ thuật điều chế, nghiên cứu đặt trọng tâm vào phương thức khóa dịch pha vi sai (NRZ-DPSK và RZ-DPSK) kết hợp bộ giao thoa trễ Mach-Zehnder, cho phép giải điều chế trực tiếp từ tín hiệu quang mà không cần Laser tham chiếu cục bộ, giúp cải thiện tỷ số tín hiệu trên nhiễu OSNR từ 3 dB đến 4 dB so với điều chế cường độ trực tiếp (NRZ-OOK).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số hóa trên phần mềm chuyên dụng Optisystem 7.0 kết hợp thuật toán xử lý dữ liệu nâng cao trên nền tảng MATLAB. Cỡ mẫu dữ liệu khảo sát bao gồm chuỗi bit giả ngẫu nhiên (PRBS) với độ dài chuẩn 10^6 bit nhằm đảm bảo độ tin cậy thống kê cho các phép đo BER và tỷ lệ lỗi gói PER. Phương pháp chọn mẫu là quét tham số xác định theo lưới biến thiên đa chiều: 2 mức tốc độ bit (5 Gb/s và 10 Gb/s), 6 mốc cự ly truyền dẫn sợi quang đơn mode SMF-28 (5 km, 10 km, 15 km, 20 km, 25 km và 30 km), 2 mức công suất nguồn phát (0 dBm cho VCSEL, 6 dBm cho DFB), cùng các kịch bản phân chia tải cho 2 người dùng và 4 người dùng thông qua bộ chia công suất quang thụ động.

Lý do lựa chọn phương pháp mô phỏng kết hợp giải thuật đếm lỗi thực tế trong MATLAB là nhằm đánh giá chính xác các tác động phi tuyến, suy hao sợi quang (0.2 dB/km tại bước sóng 1550 nm) và tán sắc vận tốc nhóm (17 ps/(nm.km)), qua đó phản ánh trung thực điều kiện vận hành vật lý trước khi triển khai trên phần cứng thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nguồn Laser VCSEL công suất thấp 0 dBm khi kết hợp cùng kỹ thuật điều chế pha vi sai NRZ-DPSK đáp ứng hoàn hảo yêu cầu truyền dẫn 10 Gb/s ở cự ly 20 km với mức BER duy trì dưới ngưỡng 10^-9, khẳng định tính khả thi vượt trội trong việc thay thế các nguồn Laser đắt tiền ở phân khúc mạng truy cập cự ly ngắn và trung bình.

Thứ hai, khi so sánh hiệu năng theo tốc độ, việc tăng tốc độ từ 5 Gb/s lên 10 Gb/s khiến hệ thống chịu tổn hao công suất khoảng 2.5 dB. Nguồn Laser DFB với công suất phát 6 dBm duy trì khả năng truyền dẫn ổn định cho 4 người dùng trên cự ly tối đa 30 km với BER đạt 10^-10. Ngược lại, nguồn Laser VCSEL 0 dBm khi truyền qua 25 km ở tốc độ 10 Gb/s bắt đầu xuất hiện suy giảm phẩm chất tín hiệu do tác động cộng hưởng của suy hao công suất tuyến và tán sắc sợi quang.

Thứ ba, phương pháp điều chế pha vi sai mang lại độ nhạy bộ thu cao hơn xấp xỉ 3 dB so với phương pháp điều chế cường độ trực tiếp (Direct Intensity Modulation) trong mạng XG-PON. Điều này cho phép mở rộng quỹ công suất toàn tuyến mà không cần tăng cường độ dòng bơm quang.

Thứ tư, kết quả phân tích tỷ lệ lỗi gói PER trên MATLAB cho thấy hệ thống sử dụng nguồn VCSEL đạt độ ổn định truyền gói 100% trong phạm vi 15 km ở tốc độ 10 Gb/s, nhưng tỷ lệ lỗi gói tăng lên 4.2% khi cự ly đạt 30 km đối với cấu hình 4 người dùng nếu không áp dụng khối sửa lỗi FEC.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự suy giảm chất lượng tín hiệu ở cự ly trên 25 km là do hiện tượng Chirp tần số (2.6 GHz/mW) tương tác với hệ số tán sắc tích lũy dọc theo sợi đơn mode, gây méo dạng xung và chồng lấn khe thời gian giữa các bit liền kề. Về mặt trình diễn số liệu, toàn bộ diễn biến suy giảm phẩm chất tín hiệu được mô tả tối ưu qua đồ thị đường biểu diễn giá trị logarit của BER theo chiều dài cáp quang từ 5 km đến 30 km, kết hợp cùng bảng so sánh quỹ công suất (Power Budget) chi tiết giữa nguồn DFB và VCSEL ở các tốc độ 5 Gb/s và 10 Gb/s.

So sánh với các nghiên cứu triển khai công nghệ Coherent Detection sử dụng bộ thu Heterodyne truyền thống, giải pháp điều chế pha vi sai không dùng Laser nội tại giúp giảm hơn 40% chi phí phần cứng quang tại phía bộ thu ONU, đồng thời loại bỏ hoàn toàn yêu cầu phức tạp về mạch bám pha quang học, mang lại giá trị thực tiễn cao cho việc nâng cấp mạng GPON hiện hữu.

Đề xuất và khuyến nghị

Dựa trên các kết quả mô phỏng và phân tích kỹ thuật, 4 giải pháp thực thi được đề xuất nhằm tối ưu hóa hạ tầng mạng truy cập quang thế hệ mới:

1. Triển khai thử nghiệm công nghệ điều chế pha vi sai (Differentially Coherent Detection): Các doanh nghiệp viễn thông (VNPT, Viettel, FPT Telecom) cần tiến hành thử nghiệm nâng cấp đường truyền Downlink từ 2.5 Gb/s lên 10 Gb/s trên nền tảng mạng cáp quang thụ động GPON sẵn có, mục tiêu hoàn thành đánh giá thực địa trong lộ trình 6 đến 12 tháng.
2. Ứng dụng nguồn phát Laser VCSEL 0 dBm cho cự ly truy nhập dưới 20 km: Đề xuất các nhà sản xuất thiết bị quang tích hợp module quang VCSEL giá thành thấp vào hệ thống truyền dẫn chặng cuối, hướng tới mục tiêu cắt giảm từ 30% đến 40% chi phí sản xuất thiết bị đầu cuối OLT/ONU trong giai đoạn 12 đến 18 tháng tới.
3. Tích hợp thuật toán mã hóa sửa lỗi Reed-Solomon RS(255, 239): Đội ngũ kỹ sư thiết kế phần cứng cần chuẩn hóa khối FEC trên các đường truyền tốc độ cao 10 Gb/s nhằm bù đắp từ 3 dB đến 4 dB suy hao công suất, đảm bảo chất lượng truyền dẫn cho các tuyến cáp kéo dài từ 25 km đến 30 km với kế hoạch thực thi ngay trong 6 tháng đầu triển khai.
4. Chuẩn hóa quy trình kiểm soát nhiệt độ và dòng lái Laser: Các đơn vị quản lý vận hành mạng cần trang bị mạch ổn định nhiệt điện (TEC) cho nguồn Laser DFB 6 dBm nhằm triệt tiêu hiện tượng trôi bước sóng và kiểm soát tốc độ Chirp dưới mức 2.6 GHz/mW trên các tuyến truyền dẫn tải cao, thời gian áp dụng định kỳ trong vòng 12 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị ứng dụng thiết thực cho 4 nhóm đối tượng trọng tâm:

• Kỹ sư quy hoạch và tối ưu hóa mạng viễn thông tại các nhà cung cấp dịch vụ Internet (ISP): Tài liệu cung cấp căn cứ kỹ thuật chuẩn xác về cự ly truyền dẫn (20-30 km), quỹ công suất và tỷ lệ phân chia bộ chia quang (1:2, 1:4 đến 1:64) để lập phương án nâng cấp hạ tầng GPON lên 10 Gb/s với chi phí tối thiểu.
• Đội ngũ nghiên cứu và phát triển (R&D) thiết bị truyền dẫn quang: Hưởng lợi từ các sơ đồ khối mô phỏng Optisystem và giải thuật phân tích BER trên MATLAB để thiết kế các module thu phát quang transceivers tích hợp Laser VCSEL và mạch giải điều chế vi sai.
• Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Điện tử - Viễn thông: Nguồn tài liệu học thuật chuyên sâu về vật lý bán dẫn quang học, phương trình tốc độ Laser, hiện tượng tán sắc và các phương thức điều chế quang tiên tiến.
• Chuyên gia tư vấn giải pháp hạ tầng thông tin và đô thị thông minh: Vận dụng các khuyến nghị của đề tài để hoạch định mạng truy cập băng rộng FTTx phục vụ các trung tâm dữ liệu và dịch vụ giải trí đa phương tiện thế hệ mới.

Câu hỏi thường gặp

Laser VCSEL có khả năng thay thế hoàn toàn Laser DFB trong mạng truy cập quang không?
Laser VCSEL công suất 0 dBm thay thế hoàn hảo Laser DFB trong phạm vi cự ly dưới 20 km ở tốc độ 10 Gb/s nhờ dòng lái thấp và giá thành rẻ. Tuy nhiên, đối với các tuyến truyền dẫn dài từ 25 km đến 30 km hoặc hệ thống có tỷ lệ chia tách lớn (4 người dùng trở lên), Laser DFB công suất 6 dBm vẫn là lựa chọn bắt buộc nhờ khả năng kháng suy hao và ổn định quang phổ tốt hơn.

Tại sao kỹ thuật điều chế pha vi sai lại tiết kiệm chi phí hơn Coherent Detection truyền thống?
Phương pháp điều chế pha vi sai sử dụng chính bit quang liền trước làm tín hiệu tham chiếu thông qua bộ giao thoa trễ, loại bỏ hoàn toàn nhu cầu trang bị nguồn Laser cục bộ tại bộ thu ONU. Giải pháp này giúp cắt giảm cấu trúc mạch điện phức tạp, giảm tiêu thụ năng lượng và hạ giá thành phần cứng bộ thu quang hơn 40%.

Mạng GPON hiện tại có thể nâng cấp trực tiếp lên 10 Gb/s mà không cần thay đổi sợi cáp quang không?
Có thể nâng cấp trực tiếp. Hệ thống hoàn toàn tương thích và tận dụng 100% hạ tầng cáp quang đơn mode chuẩn G.652 và G.657 sẵn có. Việc nâng cấp chỉ yêu cầu thay thế thiết bị phát/thu tại hai đầu trạm OLT và thiết bị người dùng ONU sang công nghệ điều chế vi sai tốc độ 10 Gb/s.

Yếu tố nào gây giới hạn cự ly truyền dẫn của hệ thống ở khoảng cách 30 km?
Hai nguyên nhân vật lý cốt lõi là suy hao công suất quang tuyến sợi (trung bình 0.2 dB/km tại bước sóng 1550 nm) và hiện tượng tán sắc vận tốc nhóm (17 ps/(nm.km)) kết hợp với độ dịch tần Chirp 2.6 GHz/mW của Laser, làm méo xung tín hiệu và khiến tỷ lệ lỗi bit vượt quá ngưỡng cho phép 10^-9.

Mã sửa lỗi Reed-Solomon RS(255, 239) mang lại lợi ích cụ thể như thế nào cho hệ thống?
Thuật toán mã hóa kênh RS(255, 239) bổ sung 16 byte kiểm tra lỗi cho mỗi khối 239 byte dữ liệu, tạo ra độ lợi ghép kênh quang tương đương việc tăng tỷ số OSNR thêm 3 dB đến 4 dB, giúp duy trì BER ở mức 10^-10 ngay cả khi truyền qua các tuyến sợi suy hao 30 km.

Kết luận

• Luận văn đã thiết lập thành công mô hình mô phỏng truyền dẫn quang trên Optisystem 7.0 và xây dựng giải thuật phân tích BER, PER chính xác trên nền tảng MATLAB.
• Chứng minh thành công tính khả thi của nguồn Laser VCSEL công suất thấp 0 dBm trong việc truyền tải dữ liệu tốc độ cao 10 Gb/s trên cự ly 20 km cho mạng quang thụ động.
• Khẳng định phương thức điều chế pha vi sai giúp tối ưu hóa độ nhạy bộ thu thêm 3 dB so với điều chế cường độ trực tiếp, đồng thời loại bỏ nguồn Laser nội tại đắt đỏ.
• Xác lập giới hạn vật lý và vai trò then chốt của nguồn Laser DFB 6 dBm cùng khối mã sửa lỗi FEC RS(255, 239) đối với các tuyến truyền dẫn mở rộng cự ly 30 km.
• Đóng góp giải pháp công nghệ chiến lược giúp nâng cấp mạng GPON từ 2.5 Gb/s lên 10 Gb/s, tận dụng trọn vẹn hạ tầng sẵn có và tiết kiệm tối đa chi phí đầu tư thiết bị.

Các đơn vị viễn thông và nhà sản xuất phần cứng quang cần nhanh chóng triển khai lộ trình thử nghiệm hệ thống điều chế vi sai nguồn VCSEL trong giai đoạn 12 đến 24 tháng tới nhằm làm chủ công nghệ mạng truy cập băng rộng tương lai. Hãy tiếp cận toàn văn công trình nghiên cứu để áp dụng trực tiếp các sơ đồ thiết kế và thuật toán xử lý tín hiệu tối ưu vào hệ thống thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN 1.1 Tổng quan Ngày nay sự phát triển vượt bậc của ngành viễn thông đã mang lại lợi ích thiết thực cho người sử dụng, trong những năm gần đây nhờ những tiến bộ không ngừng trong công nghệ lượng tử ánh sáng ( các laser thu phát quang ), các thiết bị cung cấp cho mạng truyền dẫn quang và giá thành triển khai cáp sợi quang trên toàn thế giới đã trở nên rẻ hơn trước đây, cũng như chất lượng sợi quang đã được cải thiện đáng kể về độ suy hao và tán sắc. Những đều đó đã thúc đẩy mạng thông tin quang phát triển vô cùng mạnh mẽ làm cho dung lượng truyền dẫn mạng lõi gia tăng phi thường trong suốt thập kỷ qua. Các hệ thống truyền dẫn quang thương mại tốc độ 1 Tb/s đã được triển khai sử dụng và công nghệ truyền dẫn cáp quang đã đạt dung lượng 10Tb/s trên mỗi sợi quang đơn. Bên cạnh sự phát triển vược bậc của mạng lõi thì mạng truy cập phía người dùng vẫn chưa theo kịp sự phát triển này.

Công nghệ cáp đồng hiện tại là cầu nối chủ yếu giữa người dùng và mạng lõi đang dần đạt đến giới hạn về băng thông và không thể triển khai khi thuê bao ở khoảng cách khá xa và tạo thành cái gọi là nút cổ chai ở phía người sử dụng. Hiện nay do việc cải tiến mạnh mẽ về hiệu suất của các thiết bị điện tử kỹ thuật số và các thế hệ máy tính nói chung đã làm cho các dịch vụ đa phương tiện có khả năng được mở rộng như video theo yêu cầu, hội nghị truyền hình, truyền hình độ nét cao (HDTV), học trực tuyến, trò chơi tương tác, thoại qua IP, và các dịch vụ khác. với tốc độ phát triển nhanh chóng của những dịch vụ đòi hỏi băng thông cao như những dịch vụ video và đang nổi lên những ứng dụng phục vụ cho những nhu cầu giải trí như game online, IPTV đã thúc đẩy sự phát triển của những công nghệ mới để làm thỏa mãn những nhu cầu trên.1 dự báo sự tăng lưu lượng truy cập Internet của người dùng trên toàn cầu từ năm 2012-2017 [22]. Xét về khu vực ta thấy rằng vào năm 2017 ở khu vực Châu Á chiếm lưu lượng cao nhất 47.1 %, xét về thiết bị công nghệ thì Smartphone chiếm lưu lượng cao nhất 67.5 %, còn về loại dữ liệu thì Mobile Video chiếm cao nhất 66.5 %, đến năm 2017 thì lưu lượng truy cập tăng đến 11.

HVTH: Trần Hữu Hương MSHV: 12140022 2 Phân tích nguồn Laser cho mạng quang thụ động GVHD: TS Phạm Quang Thái Hình 1. 1: Dự báo sự tăng lưu lượng truy cập Internet toàn cầu từ 2012-2017 Để giải quyết vấn đề nút cổ chai phía người sử dụng, công nghệ truy cập quang băng thông rộng như mạng quang thụ động (PONs) đã ra đời. Công nghệ mạng quang thụ động còn được hiểu là công nghệ mạng quang truy cập giúp tăng cường kết nối giữa các nút mạng truy cập của nhà cung cấp dịch vụ và người sử dụng với không có bất kỳ thành phần tích cực nào từ phía OLT đến ONU, điều này làm giảm chi phí triển khai, vận hành khai thác bảo dưỡng mạng là sự lựa chọn tối ưu cho các nhà khai thác mạng trong bài toán hiệu quả chi phí. Trong đó, mạng G-PON có tốc độ Downstream đạt tới 10 Gb/s, tốc độ Upstream 2.

Tuy nhiên, do sự phát triển liên tục của các dịch vụ đa phương tiện và nhu cầu sử dụng những dịch vụ này với băng thông rộng ngày càng cao. Thực tế, đã có nhiều nhà cung cấp dịch vụ đã sẵn sàng cung cấp với tốc độ truy cập lên đến 1 Gbps cho những thuê bao của họ [22]. Ngoài ra, theo kế hoạch đến năm 2020, tốc độ truy cập của mạng quang lên đến 10 Gb/s, năm 2030 tốc độ lên tới 100 Gb/s [23]. HVTH: Trần Hữu Hương MSHV: 12140022 3 Phân tích nguồn Laser cho mạng quang thụ động GVHD: TS Phạm Quang Thái Từ yếu tố trên việc cải thiện mạng GPON lên tốc độ cao hơn để đảm bảo đáp ứng dung lượng ngày càng tăng đảm bảo chi phí và tận dụng hạ tầng sẵn có đang là mối quan tâm của các nhà sản xuất đưa ra giải pháp.

Công nghệ coherent detection sử dụng nguồn laser VCSEL làm laser cục bộ trong mạng PON cũng được nghiên cứu và là một giải pháp cho tương lai của mạng truy nhập PON. Đề tài đưa ra giải pháp sử dụng điều chế vi sai để giải điều chế tín hiệu điều pha quang không sử dụng nguồn laser cục bộ trong mạng PON để tiết kiệm chi phí, giảm độ phức tạp ở mạch thu, linh hoạt và có thể sử dụng laser nguồn phát là VCSEL.2 Lý do và mục đích chọn đề tài Hiện nay với tốc độ dung lượng truy cập rất nhanh chóng, việc nâng cấp mạng GPON lên thế hệ tiếp theo được đặc biệt quan tâm và xem xét để tiết kiệm chi phí khi tận dụng cơ sở hạ tầng sẵn có của mạng GPON. Phân tích chất lượng của Laser lên hệ thống PON. - Sử dụng phương pháp cải tiến kết hợp pha vi sai (differential coherent) để giải điều chế tín hiệu điều chế giảm giá thành bộ thu, nâng cao dung lượng truyền dẫn.

- Phương pháp mới này áp dụng cho mạng PON. - Sử dụng nguồn laser VCSEL có chi phí thấp để nâng tốc độ mạng GPON hiện tại lên 10Gb/s. - Tiết kiệm chi phí, tận dụng cơ sở hạ tầng hiện tại của mạng cáp quang để phát triển lên tốc độ cao hơn - Tiết kiệm chi phí không dùng Laser cục bộ để gải điều chế theo phương pháp giải điều chế kết hợp.3 Phạm vi nghiên cứu đề tài HVTH: Trần Hữu Hương MSHV: 12140022 4 Phân tích nguồn Laser cho mạng quang thụ động GVHD: TS Phạm Quang Thái Phạm vi và phương thức nghiên cứu của đề tài tập trung vào vấn đề phân tích nguồn laser DFB và VCSEL cho mạng GPON và mạng XGPON. Dùng phương pháp điều chế pha vi sai và phương pháp điều chế cường độ trực tiếp để đánh giá thông qua phần mềm Optisystem 7.

Mô phỏng tương ứng các trường hợp dùng nguồn phát laser VSCEL và laser DFB đối với các trường hợp dữ liệu đầu vào như sau. Tốc độ hướng xuống, chiều dài và công suất thực hiện chạy mô phỏng được giới hạn như sau: Tốc độ đường xuống 5Gb/s, 10Gb/s. Chiều dài cáp quang từ 20km đến 30km. Công suất phát cho Laser VCSEL 0dBm, Laser DFB 6dbm.

Tốc độ hướng xuống sử dụng 5Gb/s và 10Gb/s để đánh giá tăng tốc độ mạng GPON từ 2.5Gb/s lên 5Gb/s và 10Gb/s dùng phương thức kết hợp vi sai để so sánh với phương thức điều chế cường độ trực tiếp trong mạng XGPON có tốc độ đường xuống 10Gb/s. Chiều dài bị hạn chế trong khoảng từ 20km đến 30km vì khi tăng khoảng cách lên trên 30km làm tăng suy hao và tán sắc nên dẫn đến BER tăng cao trong trường hợp dùng nguồn phương pháp điều chế pha vi sai và điều chế cường độ trực tiếp. Sử dụng công suất phát của nguồn Laser tương ứng từ 0dBm và 6 dBm để đánh giá bản chất của các nguồn laser gồm công suất của laser VCSEL và laser DFB đối với hệ thống. Việc phân tích các laser này được trình bày kĩ trong chương 2.

Đề tài sử dụng phương pháp điều chế pha vi sai và điều chế cường độ trực tiếp đê tiến hành phân tích các ưu điểm và khuyết điểm của từng phương pháp và đưa ra giải pháp lựa chọn.4 Phương pháp nghiên cứu Do không có điều kiện thực hiện trên mô hình thật để đánh giá kết quả, luận văn dùng phần mềm mô phỏng Optisystem 7 để thiết lập mô hình điều chế vi sai và mô hình điều chế cường độ trực tiếp thu thập dữ liệu đối với các trường hợp. HVTH: Trần Hữu Hương MSHV: 12140022 5 Phân tích nguồn Laser cho mạng quang thụ động GVHD: TS Phạm Quang Thái Dùng chương trình Matlab 2013 để phân tích các dữ liệu thu được đối với phương pháp điều chế pha vi sai, sau đó đưa ra các giải thuật toán và đánh giá kết quả BER thu được tương ứng. Đới với phương pháp điều chế cường độ trực tiếp phân tích các yếu tố như công suất nguồn laser, chiều dài, tốc độ ảnh hưởng đến hệ thống. Phân tích và so sánh cả hai trường hợp điều chế trên và xác định được yếu tố nào ảnh hưởng đến hệ thống nhiều nhất, sau đó đưa ra giải pháp lựa chọn cho tương lai.5 Các đóng góp của luận văn Một số đóng góp chính của luận văn như sau: Thực hiện mô hình và mô phỏng Optisystem đánh giá nguồn laser hệ trong mạng truy cập GPON và XGPON dùng phương thức điều chế cường độ trực tiếp và phương pháp điều chế pha vi sai.

Sử dụng phương pháp cải tiến mới hiện nay là kết hợp pha vi sai để giải tín hiệu điều chế trong mạng PON, phương thưc này làm giảm giá thành rất nhiều so với công nghệ coherent detection sử dụng nguồn laser cục bộ để giải điều chế tín hiệu điều chế pha ánh sáng quang. Luận văn cũng đóng góp được điều quan trọng là việc cải tiến sử dụng nguồn Laser VCSEL có công suất thấp giá rẽ hơn trong mạng PON dùng phương pháp điều chế pha vi sai sẽ tiết kiệm chi phí hơn so với phương pháp dùng điều chế cường độ trực tiếp không sử dụng được Laser VCSEL có công suất thấp cho hướng xuống (Downlink). Sử dụng mạng hạ tầng cáp quang sẵn có đối với mạng truy cập PON hiện nay đang áp dụng. Với luận văn trên em cũng mạnh dạn đề xuất với Công ty đầu tư thiết bị công nghệ kết hợp vi sai mạng PON sử dùng nguồn Laser VCSEL để tăng tốc độ mạng GPON từ 2.5Gbps lên 10Gbps trong tương lai.

HVTH: Trần Hữu Hương MSHV: 12140022 6 Phân tích nguồn Laser cho mạng quang thụ động GVHD: TS Phạm Quang Thái CHƯƠNG 2: PHÂN TÍCH CÁC NGUỒN LASER TRONG MẠNG PON, CÁC YẾU TỐ ẢNH HƯỞNG ĐẾN HIỆU SUẤT CỦA PON, KỸ THUẬT ĐIỀU CHẾ CƯỜNG ĐỘ TRỰC TIẾP VÀ ĐIỀU CHẾ PHA VI SAI.1 Phân tích các nguồn LASER sử dụng cho mạng PON.1 Laser Fabry Perot Trong mạng PON hiện nay đang sử dụng các loại nguồn Laser là laser Fabry Perot (FP laser), laser phản hồi phân bố (distributed feedback laser – DFB laser) và laser phát xạ bề mặt dùng hốc cộng hưởng dọc (vertical-cavity surface-emitting laser – VCSEL). Đối với Laser Fabry Perot: Hình 2.1 mô tả cấu tạo của một laser Fabry Perot dùng cấu trúc double heterojunction và điện cực dạng dải để tập trung hạt mang điện. Chiết suất của vùng tích cực cao hơn chiết suất của vùng xung quanh để tập trung photon vào ống dẫn sóng hình trụ ở giữa khối bán dẫn.
