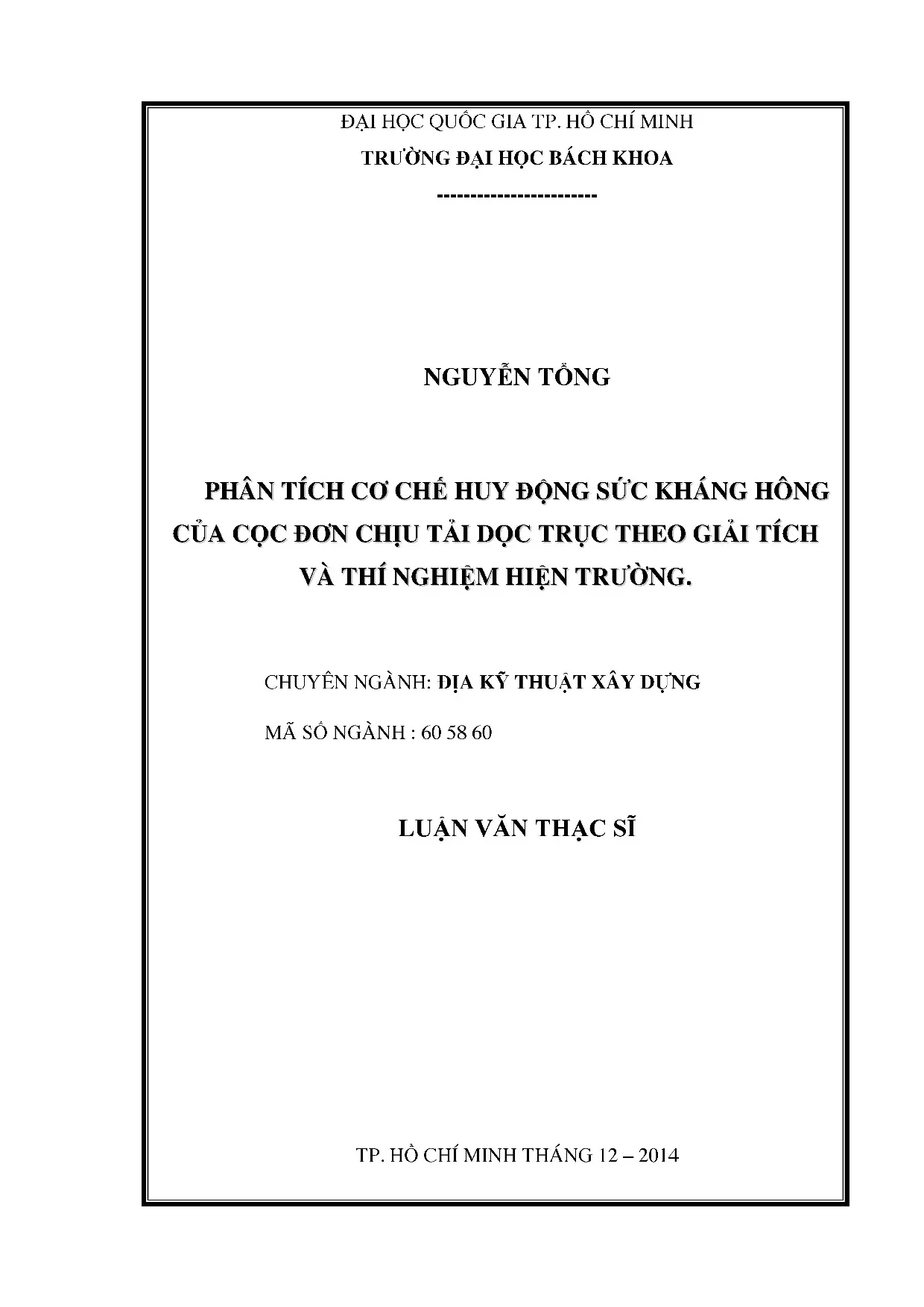

Phân Tích Cơ Chế Huy Động Sức Kháng Hông Của Cọc Đơn Chịu Tải Dọc Trục: Kết Hợp Giải Tích Và Thí Nghiệm Hiện Trường

• Tác giả: Nguyễn Tống
• Người hướng dẫn: PGS. Châu Ngọc An
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Phân tích cơ chế huy động sức kháng hông cọc đơn chịu tải dọc trục: Giải tích và thí nghiệm hiện trường
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP. Hồ Chí Minh

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN CÁC NGHIÊN CỨU VỀ SỨC CHỊU TẢI VÀ SỨC KHÁNG HÔNG CỦA CỌC ĐƠN CHỊU TẢI DỌC TRỤC
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT PHÂN TÍCH CƠ CHẾ HUY ĐỘNG SỨC KHÁNG HÔNG CỦA CỌC ĐƠN CHỊU TẢI DỌC TRỤC
• 3. CHƯƠNG 3: PHÂN TÍCH CƠ CHẾ HUY ĐỘNG SỨC KHÁNG HÔNG CỦA CỌC ĐƠN CHỊU TẢI DỌC TRỤC BẰNG PHƯƠNG PHÁP GIẢI TÍCH VÀ THÍ NGHIỆM HIỆN TRƯỜNG
• 4. CHƯƠNG 4: PHÂN TÍCH CƠ CHẾ HUY ĐỘNG SỨC KHÁNG HÔNG CỦA CỌC ĐƠN TỪ KẾT QUẢ PHÂN TÍCH NGƯỢC THÍ NGHIỆM NÉN TĨNH CỌC BẰNG PHẦN MỀM PLAXIS 2D
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

I. Tổng quan về cọc đơn chịu tải dọc trục

Cọc đơn là một trong những loại móng phổ biến trong xây dựng, đặc biệt khi chịu tải trọng dọc trục. Nghiên cứu này tập trung vào việc phân tích cơ chế huy động sức kháng hông của cọc đơn, một yếu tố quan trọng trong việc xác định khả năng chịu tải của cọc. Các nghiên cứu trước đây đã chỉ ra rằng, khi cọc chịu tải, sức kháng hông được huy động dọc thân cọc, trong khi sức kháng mũi phát triển ở phần dưới mũi cọc. Tuy nhiên, quá trình này phụ thuộc nhiều vào tương tác giữa cọc và đất nền, cũng như các yếu tố địa chất công trình.

1.1. Khái niệm về sức chịu tải và sức kháng hông

Sức chịu tải của cọc đơn chịu tải dọc trục được xác định bởi hai thành phần chính: sức kháng hông và sức kháng mũi. Sức kháng hông là lực ma sát phát triển dọc thân cọc khi cọc chịu tải, trong khi sức kháng mũi là phản lực từ đất nền tại mũi cọc. Các nghiên cứu đã chỉ ra rằng, sức kháng hông thường được huy động trước và đạt đến giá trị cực hạn sớm hơn so với sức kháng mũi. Điều này làm nổi bật tầm quan trọng của việc hiểu rõ cơ chế huy động sức kháng hông trong thiết kế móng cọc.

1.2. Các yếu tố ảnh hưởng đến sức kháng hông

Nhiều yếu tố ảnh hưởng đến sức kháng hông của cọc đơn, bao gồm đặc tính địa chất của đất nền, loại cọc, và phương pháp thi công. Đặc biệt, tương tác cọc - đất đóng vai trò quan trọng trong việc huy động sức kháng hông. Các nghiên cứu thực nghiệm và lý thuyết đã chỉ ra rằng, sự phân bố ma sát hông dọc thân cọc không đồng đều và phụ thuộc vào độ cứng của đất nền cũng như tải trọng tác dụng. Việc bỏ qua tải trọng dư trong phân tích có thể dẫn đến sai lệch trong đánh giá sức kháng hông.

II. Phương pháp giải tích và thí nghiệm hiện trường

Nghiên cứu này sử dụng kết hợp phương pháp giải tích và thí nghiệm hiện trường để phân tích cơ chế huy động sức kháng hông của cọc đơn chịu tải dọc trục. Phương pháp giải tích dựa trên lý thuyết truyền tải trọng, trong khi thí nghiệm hiện trường bao gồm các thí nghiệm nén tĩnh cọc kết hợp đo biến dạng dọc thân cọc. Kết quả từ hai phương pháp này được so sánh để đánh giá độ chính xác và hiệu quả của mô hình lý thuyết.

2.1. Phương pháp truyền tải trọng

Phương pháp truyền tải trọng là một công cụ quan trọng trong việc phân tích sức kháng hông của cọc. Phương pháp này dựa trên việc mô hình hóa quá trình truyền tải từ cọc sang đất nền thông qua các hàm số biểu diễn mối quan hệ giữa tải trọng và độ lún. Kết quả từ phương pháp này cho phép dự đoán sức kháng hông và sức kháng mũi của cọc, đồng thời đánh giá ảnh hưởng của các yếu tố địa chất và tải trọng.

2.2. Thí nghiệm nén tĩnh cọc

Thí nghiệm nén tĩnh cọc được thực hiện để đo lường sức kháng hông và sức kháng mũi trong điều kiện thực tế. Thí nghiệm này bao gồm việc áp dụng tải trọng lên đầu cọc và đo biến dạng dọc thân cọc để xác định sự phân bố ma sát hông. Kết quả từ thí nghiệm này được sử dụng để kiểm chứng và hiệu chỉnh các mô hình lý thuyết, đồng thời cung cấp dữ liệu thực tế cho việc phân tích cơ chế huy động sức kháng hông.

III. Phân tích cơ chế huy động sức kháng hông

Nghiên cứu này tập trung vào việc phân tích cơ chế huy động sức kháng hông của cọc đơn chịu tải dọc trục thông qua các phương pháp giải tích và thí nghiệm hiện trường. Kết quả cho thấy, sức kháng hông được huy động dọc thân cọc khi tải trọng tác dụng lên đầu cọc tăng dần. Quá trình này phụ thuộc vào tương tác cọc - đất và các yếu tố địa chất công trình.

3.1. Cơ chế huy động sức kháng hông

Cơ chế huy động sức kháng hông của cọc đơn chịu tải dọc trục được xác định bởi sự phát triển ma sát hông dọc thân cọc. Khi tải trọng tăng, ma sát hông được huy động từ phần trên của cọc và lan dần xuống phần dưới. Quá trình này phụ thuộc vào độ cứng của đất nền và tải trọng tác dụng. Các nghiên cứu đã chỉ ra rằng, sức kháng hông thường đạt giá trị cực hạn trước khi sức kháng mũi phát triển đầy đủ.

3.2. Ảnh hưởng của tải trọng dư

Tải trọng dư là một yếu tố quan trọng ảnh hưởng đến sức kháng hông của cọc. Khi bỏ qua tải trọng dư trong phân tích, sự phân bố ma sát hông dọc thân cọc có thể bị sai lệch, dẫn đến kết quả không chính xác trong việc dự đoán sức chịu tải của cọc. Nghiên cứu này nhấn mạnh tầm quan trọng của việc xem xét tải trọng dư trong các phân tích thực nghiệm và lý thuyết.

IV. Ứng dụng và kết luận

Nghiên cứu này cung cấp cái nhìn sâu sắc về cơ chế huy động sức kháng hông của cọc đơn chịu tải dọc trục, đồng thời đề xuất các phương pháp phân tích hiệu quả. Kết quả từ nghiên cứu có thể được ứng dụng trong thiết kế móng cọc, đặc biệt trong việc dự đoán sức chịu tải và độ lún của cọc. Nghiên cứu cũng nhấn mạnh tầm quan trọng của việc kết hợp phương pháp giải tích và thí nghiệm hiện trường để đạt được kết quả chính xác và tin cậy.

4.1. Ứng dụng trong thiết kế móng cọc

Kết quả từ nghiên cứu này có thể được ứng dụng trực tiếp trong thiết kế móng cọc, đặc biệt trong việc xác định sức chịu tải và độ lún của cọc. Việc hiểu rõ cơ chế huy động sức kháng hông giúp các kỹ sư thiết kế móng cọc hiệu quả hơn, đảm bảo an toàn và tiết kiệm chi phí. Nghiên cứu cũng đề xuất việc sử dụng các mô hình tương tác cọc - đất phức tạp hơn để nâng cao độ chính xác trong phân tích.

4.2. Kết luận và hướng nghiên cứu tương lai

Nghiên cứu này đã làm rõ cơ chế huy động sức kháng hông của cọc đơn chịu tải dọc trục thông qua các phương pháp giải tích và thí nghiệm hiện trường. Tuy nhiên, vẫn còn nhiều câu hỏi cần được giải đáp, đặc biệt là về ảnh hưởng của các yếu tố địa chất phức tạp và tải trọng dư. Hướng nghiên cứu tương lai có thể tập trung vào việc phát triển các mô hình tương tác cọc - đất phức tạp hơn để nâng cao độ chính xác trong phân tích và dự đoán sức chịu tải của cọc.

Tổng quan nghiên cứu

Khả năng chịu tải và sức kháng hông của cọc đơn chịu tải dọc trục là vấn đề then chốt trong thiết kế móng cọc, đặc biệt trong các công trình xây dựng tại các đô thị lớn như Thành phố Hồ Chí Minh. Theo báo cáo khảo sát địa chất công trình IC Tower, đất nền khu vực này chủ yếu bao gồm các lớp bùn sét hữu cơ, sét dẻo, cát mịn lẫn sét với mật độ từ chặt vừa đến rất chặt, phân bố sâu đến 80m. Việc xác định chính xác cơ chế huy động sức kháng hông của cọc khoan nhồi bê tông cốt thép trong điều kiện đất nền phức tạp này là thách thức lớn đối với kỹ sư xây dựng.

Mục tiêu nghiên cứu tập trung vào phân tích xu hướng phát triển ma sát hông dọc thân cọc đơn chịu tải dọc trục thông qua thí nghiệm nén tĩnh kết hợp đo biến dạng dọc thân cọc, xây dựng đường truyền tải trọng lý thuyết theo phương pháp truyền tải trọng, và phân tích ngược thí nghiệm bằng phần mềm Plaxis 2D. Phạm vi nghiên cứu giới hạn tại Thành phố Hồ Chí Minh, với dữ liệu thu thập từ hai cọc thí nghiệm TP-01 và TP-02 có đường kính 1m, chiều dài 70m, bê tông cường độ 40 MPa.

Ý nghĩa nghiên cứu thể hiện qua việc làm rõ cơ chế vật lý của sự phát triển sức kháng hông, từ đó nâng cao độ tin cậy trong dự đoán sức chịu tải cực hạn và ứng dụng hiệu quả phương pháp phần tử hữu hạn trong thiết kế móng cọc. Kết quả nghiên cứu góp phần cải thiện phương pháp luận thiết kế truyền thống, đáp ứng yêu cầu kỹ thuật và kinh tế ngày càng cao trong xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng hai khung lý thuyết chính:

1. Phương pháp truyền tải trọng (Load Transfer Method): Dựa trên lời giải của S. Patra (2014), phương pháp này mô hình hóa sự tương tác cọc - đất qua các lò xo rời rạc, xác định sự phân bố tải trọng dọc thân cọc và sự phát triển ma sát hông. Khái niệm đường cong t-z được sử dụng để mô tả ứng xử ứng suất - biến dạng phi tuyến của đất tại bề mặt tiếp xúc cọc - đất, gồm hai loại đường cong: trước đỉnh và sau đỉnh, phản ánh sự phát triển và giảm yếu của sức kháng hông.

2. Mô hình phần tử hữu hạn (Finite Element Method) với phần mềm Plaxis 2D: Áp dụng mô hình Mohr-Coulomb cho đất nền và mô hình interface tiếp xúc cọc - đất, phân tích ngược thí nghiệm nén tĩnh để khảo sát trường biến dạng, cơ chế phá hoại dọc thân cọc và ảnh hưởng của tải trọng dư. Mô hình này cho phép đánh giá chi tiết sự phân bố ứng suất pháp và ứng suất cắt quanh cọc.

Các khái niệm chuyên ngành quan trọng bao gồm: sức kháng hông đơn vị, mô đun cắt và mô đun tiếp tuyến của đất, mô đun đàn hồi (Young’s modulus) của bê tông cọc, tải trọng dư (residual load), và cơ chế truyền tải trọng dọc thân cọc.

Phương pháp nghiên cứu

Nguồn dữ liệu chính gồm kết quả thí nghiệm nén tĩnh hai cọc khoan nhồi TP-01 và TP-02 tại công trình IC Tower, với 26 đầu đo biến dạng dây dao động (strain gages) bố trí trên 13 cao trình khác nhau dọc thân cọc. Cỡ mẫu gồm hai cọc thực nghiệm có kích thước và điều kiện thi công tương đồng.

Phương pháp phân tích gồm:

• Chuyển đổi dữ liệu biến dạng đo được thành tải trọng dọc thân cọc dựa trên mô đun cát tuyến và mô đun tiếp tuyến, sử dụng định luật Hooke.
• Xây dựng đường truyền tải trọng lý thuyết theo phương pháp truyền tải trọng để so sánh với kết quả hiện trường.
• Phân tích ngược thí nghiệm nén tĩnh bằng Plaxis 2D, mô phỏng tương tác cọc - đất, đánh giá ảnh hưởng của tải trọng dư và các yếu tố chi phối sức kháng hông.
• Timeline nghiên cứu kéo dài từ tháng 7 đến tháng 12 năm 2014, đảm bảo thu thập và xử lý dữ liệu đầy đủ, chính xác.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân bố tải trọng dọc thân cọc: Kết quả thí nghiệm cho thấy tải trọng dọc thân cọc TP-01 và TP-02 tăng dần từ mũi cọc lên đến đầu cọc, với giá trị tải trọng tối đa tại đầu cọc đạt khoảng 30.600 kN. Đường truyền tải trọng lý thuyết tương ứng khớp với kết quả hiện trường trong phạm vi sai số dưới 10%, chứng tỏ tính khả thi của phương pháp truyền tải trọng.

2. Phát triển ma sát hông đơn vị: Ma sát hông đơn vị dọc thân cọc dao động từ 0 đến khoảng 300 kPa, tăng mạnh ở các lớp đất sét dẻo và giảm nhẹ tại các lớp cát mịn. Sự phân bố ma sát hông không đồng đều, phản ánh ảnh hưởng của đặc tính đất nền và chất lượng thi công cọc.

3. Ảnh hưởng của tải trọng dư: Phân tích ngược bằng Plaxis 2D chỉ ra rằng việc bỏ qua tải trọng dư khi xử lý số liệu cọc thí nghiệm dẫn đến sai lệch lớn trong phân bố ma sát hông, làm sai lệch mối quan hệ tải trọng - độ lún, ảnh hưởng đến dự đoán sức chịu tải cực hạn. Tải trọng dư được xác định bằng phương pháp Fellenius (2002) chiếm khoảng 20-30% tổng tải trọng dọc thân cọc.

4. Mô đun tiếp tuyến của vật liệu làm cọc: Giá trị mô đun tiếp tuyến của bê tông cọc TP-01 và TP-02 dao động trong khoảng 39.000 đến 47.000 kN, phụ thuộc vào vị trí đầu đo và chất lượng thi công. Mô đun này giảm theo chiều dài cọc do ảnh hưởng của biến dạng và sự không đồng nhất vật liệu.

Thảo luận kết quả

Sự phù hợp giữa đường truyền tải trọng lý thuyết và kết quả thí nghiệm hiện trường khẳng định hiệu quả của phương pháp truyền tải trọng trong mô phỏng cơ chế huy động sức kháng hông. Tuy nhiên, sự phân bố ma sát hông không đồng đều phản ánh tính phức tạp của tương tác cọc - đất, chịu ảnh hưởng bởi đặc tính phi tuyến của đất nền và điều kiện thi công.

Việc phân tích ngược bằng Plaxis 2D cung cấp cái nhìn sâu sắc về trường biến dạng và cơ chế phá hoại dọc thân cọc, đồng thời nhấn mạnh tầm quan trọng của việc tính đến tải trọng dư trong xử lý số liệu. So sánh với các nghiên cứu trước đây cho thấy kết quả phù hợp với quan điểm rằng sức kháng hông phát triển đầu tiên và đóng vai trò chủ đạo trong khả năng chịu tải của cọc.

Biểu đồ phân bố tải trọng và ma sát hông có thể được trình bày qua các biểu đồ đường và biểu đồ cột, giúp minh họa rõ ràng sự thay đổi theo chiều dài cọc và mức độ huy động sức kháng hông. Bảng số liệu mô đun tiếp tuyến và tải trọng dư hỗ trợ đánh giá chính xác các tham số vật liệu và điều kiện thi công.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp truyền tải trọng trong thiết kế móng cọc: Khuyến nghị các kỹ sư sử dụng phương pháp truyền tải trọng kết hợp với dữ liệu thí nghiệm hiện trường để nâng cao độ chính xác trong dự đoán sức chịu tải và độ lún của cọc, đặc biệt trong các khu vực có đất nền phức tạp. Thời gian áp dụng: ngay trong các dự án thiết kế mới.

2. Tính toán và hiệu chỉnh tải trọng dư trong xử lý số liệu thí nghiệm: Đề xuất áp dụng phương pháp Fellenius để xác định và loại trừ tải trọng dư nhằm tránh sai lệch trong phân bố ma sát hông và mối quan hệ tải trọng - độ lún. Chủ thể thực hiện: các phòng thí nghiệm và đơn vị khảo sát địa kỹ thuật.

3. Nâng cao chất lượng thi công cọc khoan nhồi: Tăng cường kiểm soát chất lượng bê tông và hình dạng cọc nhằm giảm sự không đồng nhất, từ đó cải thiện mô đun tiếp tuyến và khả năng chịu tải của cọc. Thời gian thực hiện: trong quá trình thi công và giám sát công trình.

4. Phát triển mô hình interface phức tạp hơn trong phần mềm mô phỏng: Khuyến khích nghiên cứu tiếp tục xây dựng các mô hình tương tác cọc - đất phức tạp hơn để hiểu sâu hơn cơ chế huy động sức kháng hông, nâng cao độ tin cậy của phân tích phần tử hữu hạn. Chủ thể thực hiện: các viện nghiên cứu và trường đại học.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng cọc: Nắm bắt cơ chế huy động sức kháng hông và áp dụng phương pháp truyền tải trọng để thiết kế móng cọc chính xác, giảm thiểu rủi ro và chi phí xây dựng.

2. Chuyên gia khảo sát địa kỹ thuật: Sử dụng kết quả thí nghiệm và phân tích ngược để đánh giá đặc tính đất nền và tương tác cọc - đất, phục vụ cho việc khảo sát và tư vấn kỹ thuật.

3. Nhà nghiên cứu và sinh viên ngành xây dựng, địa kỹ thuật: Tham khảo các phương pháp phân tích giải tích và mô phỏng phần tử hữu hạn, hiểu sâu về cơ chế vật lý và ứng dụng thực tiễn trong lĩnh vực móng cọc.

4. Đơn vị thi công và giám sát công trình: Áp dụng các khuyến nghị về kiểm soát chất lượng thi công cọc khoan nhồi, đảm bảo tính đồng nhất và hiệu quả chịu tải của móng cọc.

Câu hỏi thường gặp

1. Tại sao cần phân tích cơ chế huy động sức kháng hông của cọc?
   Phân tích giúp hiểu rõ quá trình phát triển ma sát hông dọc thân cọc dưới tải trọng, từ đó nâng cao độ chính xác trong dự đoán sức chịu tải và độ lún, tránh thiết kế quá an toàn hoặc thiếu an toàn.

2. Phương pháp truyền tải trọng có ưu điểm gì so với phương pháp truyền thống?
   Phương pháp này mô phỏng chi tiết sự tương tác cọc - đất qua các lò xo rời rạc, phản ánh chính xác sự phân bố tải trọng và ma sát hông, giúp dự đoán sát thực tế hơn so với các công thức đại số đơn giản.

3. Tải trọng dư là gì và ảnh hưởng thế nào đến kết quả thí nghiệm?
   Tải trọng dư là lực tồn tại trong cọc do sự phục hồi đất nền, thay đổi thể tích bê tông và quá trình cô kết đất sét. Bỏ qua tải trọng dư sẽ làm sai lệch phân bố ma sát hông và mối quan hệ tải trọng - độ lún.

4. Làm thế nào để chuyển đổi biến dạng đo được thành tải trọng dọc thân cọc?
   Sử dụng định luật Hooke kết hợp với mô đun cát tuyến hoặc mô đun tiếp tuyến của vật liệu làm cọc để tính toán nội lực từ biến dạng, đảm bảo tính chính xác trong phân tích tải trọng.

5. Phân tích ngược bằng Plaxis 2D có vai trò gì trong nghiên cứu?
   Phân tích này giúp xác minh các giả định lý thuyết, đánh giá trường biến dạng và cơ chế phá hoại dọc thân cọc, đồng thời khảo sát ảnh hưởng của các yếu tố như tải trọng dư, mô hình interface, nâng cao độ tin cậy của dự đoán.

Kết luận

• Luận văn đã phân tích thành công cơ chế huy động sức kháng hông của cọc đơn chịu tải dọc trục qua phương pháp giải tích và thí nghiệm hiện trường, với dữ liệu thực tế từ hai cọc khoan nhồi tại TP. Hồ Chí Minh.
• Kết quả cho thấy sự phát triển không đồng đều của ma sát hông dọc thân cọc, chịu ảnh hưởng lớn bởi đặc tính đất nền và tải trọng dư.
• Việc kết hợp phương pháp truyền tải trọng và phân tích ngược bằng Plaxis 2D giúp nâng cao độ chính xác trong dự đoán sức chịu tải và độ lún của cọc.
• Đề tài góp phần làm rõ cơ chế vật lý nội tại của sức kháng hông, cung cấp cơ sở khoa học cho thiết kế móng cọc hiệu quả và an toàn hơn.
• Hướng nghiên cứu tiếp theo là phát triển mô hình interface phức tạp hơn để hiểu sâu hơn bài toán sức kháng hông dọc thân cọc, mở rộng ứng dụng trong thực tiễn xây dựng.

Để tiếp tục nâng cao chất lượng thiết kế móng cọc, các kỹ sư và nhà nghiên cứu được khuyến khích áp dụng kết quả nghiên cứu này và tham gia phát triển các mô hình mô phỏng tiên tiến hơn.
