Báo Cáo Nghiên Cứu: Thiết Kế Và Xây Dựng Mô Hình Cần Cẩu Giàn QC Phục Vụ Đào Tạo Và Tự Động Hóa Cảng Biển

Tóm tắt nghiên cứu

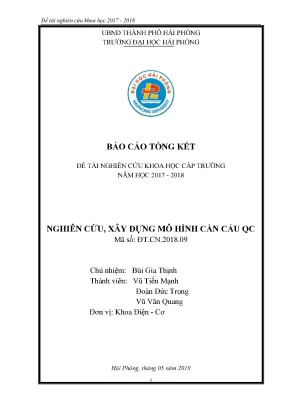

Nghiên cứu "Nghiên cứu, xây dựng mô hình cần cẩu QC" (Mã số: ĐT.09) do nhóm tác giả thuộc Khoa Điện - Cơ, Trường Đại học Hải Phòng (Chủ nhiệm: Bùi Gia Thịnh) thực hiện, tập trung giải quyết câu hỏi nghiên cứu trọng tâm: Làm thế nào để giải mã toàn diện cấu trúc điều khiển truyền động phức tạp của cầu trục giàn container bờ (Quayside Crane - QC) tại các cảng biển thực tế và thu nhỏ thành công thành một mô hình vật lý - tự động hóa đạt chuẩn công nghiệp phục vụ đào tạo thực nghiệm?

                  +----------------------------------------------+
                  |  Khảo sát hệ thống QC thực tế tại Cảng biển   |
                  |     (6.3kV, PLC Fuji MICREX-F, Biến tần)     |
                  +----------------------+-----------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  | Thiết kế hệ thống Cơ điện tử & Điều khiển    |
                  |     - Đặc tính phụ tải 4 cơ cấu chính        |
                  |     - Sơ đồ phân phối điện & bảo vệ          |
                  +----------------------+-----------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  | Chế tạo mô hình thực nghiệm & Lập trình      |
                  |     - Cơ khí dầm hộp, tời kéo, chân đế       |
                  |     - Lập trình PLC TIA Portal, Biến tần PWM |
                  +----------------------------------------------+

Về phương pháp luận, nghiên cứu kết hợp giữa khảo sát thực tế tại các cảng biển trọng điểm (Chùa Vẽ, Tân Cảng Đình Vũ, Lạch Huyện), phân tích sơ đồ công nghệ điện - tự động hóa công nghiệp (hệ thống PLC Fuji MICREX-F, biến tần PWM, mạng truyền thông công nghiệp) với kỹ thuật thiết kế - chế tạo mô hình cơ điện tử hoàn chỉnh.

Kết quả chính của đề tài đã hệ thống hóa toàn bộ nguyên lý phân phối nguồn cao áp (6.3kV/380V/440V), cấu trúc điều khiển 4 cơ cấu chuyển động chính (nâng hạ hàng, di chuyển xe con, di chuyển chân đế, nâng hạ cần công son - boom) và chế tạo thành công hệ thống mô hình thực nghiệm tích hợp bộ điều khiển PLC và biến tần. Công trình mang ý nghĩa thực tiễn lớn trong việc hiện đại hóa trang thiết bị phòng lab, giúp thu hẹp khoảng cách giữa lý thuyết giảng dạy và yêu cầu kỹ thuật khắt khe tại các doanh nghiệp cảng biển hiện đại.

Bối cảnh và tầm quan trọng

Cần cẩu giàn bờ QC (Quayside Container Crane) là thiết bị bốc dỡ chiến lược tại các cảng container nước sâu trên toàn cầu. Với khả năng bốc xếp chính xác các container tiêu chuẩn từ tàu biển lên bãi cảng và ngược lại, cẩu QC đóng vai trò quyết định đến năng suất giải phóng tàu và năng lực cạnh tranh của toàn bộ chuỗi logistics cảng biển. Tại Hải Phòng – trung tâm kinh tế biển trọng điểm phía Bắc với hơn 125km bờ biển – việc đưa vào vận hành các cầu cảng hiện đại như Đình Vũ, Lạch Huyện đòi hỏi đội ngũ kỹ sư và kỹ thuật viên phải có trình độ chuyên môn cao về trang bị điện, hệ truyền động biến tần công suất lớn và mạng điều khiển lập trình PLC.

+-------------------------------------------------------------------------+
|                  THỰC TRẠNG & ĐÒI HỎI TỪ THỰC TIỄN                      |
+------------------------------------+------------------------------------+
|   Hệ thống QC thực tế tại Cảng     |   Thực trạng đào tạo kỹ thuật      |
|   - Điện áp cao thế: 6.3 kV        |   - Chủ yếu dựa trên lý thuyết     |
|   - Mạng PLC phân tán phức tạp     |   - Thiếu thiết bị mô phỏng thật   |
|   - Rủi ro an toàn & chi phí cao   |   - Khó tiếp cận thiết bị cảng     |
+------------------------------------+------------------------------------+
                                     |
                                     v
+-------------------------------------------------------------------------+
|  GIẢI PHÁP: Xây dựng mô hình QC tích hợp PLC & Biến tần công nghiệp    |
+-------------------------------------------------------------------------+

Mặc dù có vai trò thiết yếu, việc tiếp cận thực tế hệ thống cẩu QC công nghiệp gặp rào cản lớn do tính chất vận hành liên tục 24/7, yêu cầu an toàn nghiêm ngặt và mức điện áp vận hành nguy hiểm (nguồn cấp 6.3kV). Các tài liệu học tập trong trường đại học phần lớn chỉ dừng lại ở lý thuyết tổng quát về máy nâng chuyển hoặc các mô hình động cơ đơn lẻ, tạo ra khoảng cách tri thức (research & training gap) đáng kể đối với sinh viên chuyên ngành Kỹ thuật Điện, Tự động hóa và Cơ điện tử.

Do đó, đề tài mang tính cấp thiết và tính thời sự cao. Việc nghiên cứu, phân tích và mô hình hóa thành công hệ thống cẩu giàn QC không chỉ cung cấp một công cụ học tập trực quan đạt chuẩn công nghiệp mà còn tạo tiền đề cho các nghiên cứu chuyên sâu về tối ưu hóa năng lượng, thuật toán chống lắc container (anti-sway) và tự động hóa cảng biển thông minh trong tương lai.

Methodology và approach

Nghiên cứu áp dụng quy trình thiết kế kỹ thuật tích hợp đa ngành (Interdisciplinary Systems Engineering Approach), kết hợp chặt chẽ giữa nghiên cứu lý thuyết, phân tích hệ thống công nghiệp thực tế và chế tạo thực nghiệm theo các bước:

+--------------------------------------------------------------------------+
|                     QUY TRÌNH PHƯƠNG PHÁP NGHIÊN CỨU                     |
+--------------------------------------------------------------------------+
|  1. Khảo sát & Thu thập dữ liệu                                          |
|     - Thu thập hồ sơ kỹ thuật cẩu QC tại Chùa Vẽ, Đình Vũ, Lạch Huyện   |
|     - Trích xuất cấu hình I/O PLC trung tâm 70S và trạm phân tán RM1-8   |
+--------------------------------------------------------------------------+
                                     |
                                     v
+--------------------------------------------------------------------------+
|  2. Phân tích Động học & Tính toán Cơ - Điện                             |
|     - Tính đặc tính phụ tải: Mc = f(ω) cho 4 cơ cấu truyền động          |
|     - Thiết kế hệ thống phân phối nguồn, hãm tái sinh và khóa liên động  |
+--------------------------------------------------------------------------+
                                     |
                                     v
+--------------------------------------------------------------------------+
|  3. Chế tạo Mô hình Vật lý & Tích hợp Điều khiển                         |
|     - Gia công cơ khí: Khung dầm hộp, xe con kéo cáp, tang tời bôi trơn  |
|     - Tích hợp PLC Siemens/Fuji, biến tần PWM qua môi trường TIA Portal  |
+--------------------------------------------------------------------------+

1. Phương pháp thu thập và phân tích dữ liệu kỹ thuật

Nhóm tác giả tiến hành khảo sát trực tiếp tại các cảng Chùa Vẽ, Tân Cảng Đình Vũ và Lạch Huyện; thu thập và giải mã toàn bộ hồ sơ bản vẽ thiết kế điện - cơ khí của hệ thống cẩu QC thực tế. Trọng tâm phân tích đặt vào:

  • Hệ thống cấp nguồn cao áp 6.3kV qua rulô cuốn cáp (Cable Reel), trạm biến áp phân phối $6.3\text{kV}/380\text{V}$ (phụ trợ, phanh) và $6.3\text{kV}/440\text{V}$ (động lực biến tần).
  • Mạng điều khiển PLC Fuji MICREX-F gồm CPU trung tâm 70S (Processor Unit) kết hợp hệ thống trạm vào/ra phân tán (Remote I/O: RM1, RM2, RM5, RM6, RM7, RM8) với hàng trăm kênh tín hiệu số/tương tự.

2. Thiết kế kỹ thuật và mô hình hóa tải động học

  • Phân tích đặc tính mômen cản tĩnh và động học $M_c = f(\omega)$ trong chế độ làm việc ngắn hạn lặp lại (tiếp điện tương đối $40%$).
  • Thiết kế hệ thống cơ khí mô hình với kết cấu khung giàn dầm hộp, cụm xe con (trolley) di chuyển bằng cáp kéo, tang tời nâng hạ có phanh cơ điện - thủy lực và cơ cấu hạ cần công son (boom).

3. Tích hợp phần cứng và lập trình điều khiển

  • Xây dựng sơ đồ nguyên lý mạch động lực và mạch điều khiển PLC kết hợp biến tần PWM gián tiếp (chỉnh lưu - nghịch lưu độc lập).
  • Lập trình thuật toán điều khiển trên phần mềm chuyên dụng (TIA Portal), cấu hình xử lý tín hiệu tay trang (joystick đa cấp tốc độ), tín hiệu ngắt hành trình an toàn, xử lý logic bảo vệ liên động và hãm tái sinh.
  • Độ tin cậy (reliability) của nghiên cứu được kiểm chứng thông qua việc thử nghiệm đóng cắt đầy tải, kiểm tra tính đáp ứng thời gian thực của PLC và tính chính xác của các mạch bảo vệ ngắn mạch, quá tải nhiệt, chống quá tốc và dừng khẩn cấp.

Phát hiện chính

Dựa trên quá trình phân tích hệ thống thực tế và kết quả chế tạo thử nghiệm mô hình, nghiên cứu đã rút ra 4 nhóm phát hiện cốt lõi về kỹ thuật:

+-------------------------------------------------------------------------+
|                  CÁC PHÁT HIỆN KỸ THUẬT CỐT LÕI                         |
+-------------------------------------------------------------------------+
|  [1] Cấu trúc Cấp nguồn & Truyền động Phân tầng                          |
|      - Tách biệt mạch động lực 440V PWM và mạch phụ trợ 380V/220V/24V   |
|      - 2 bộ Inverter phục vụ luân phiên 4 cơ cấu truyền động chính       |
+-------------------------------------------------------------------------+
|  [2] Mạng Điều khiển PLC Phân tán Đa kênh                                |
|      - CPU 70S xử lý logic trung tâm + RM1-8 thu thập tín hiệu hiện trường|
|      - Mã hóa tay trang 8-bit và phản hồi xung tốc độ PG mạch kín        |
+-------------------------------------------------------------------------+
|  [3] Tối ưu hóa Động học & Phụ tải Ngắn hạn Lặp lại                     |
|      - Mc khi khởi động lớn gấp 2-2.5 lần mômen định mức (ω=0)          |
|      - Hãm tái sinh trả năng lượng về lưới qua mạch điện trở nạp        |
+-------------------------------------------------------------------------+
|  [4] Hệ thống Khóa Liên động & An toàn Đa lớp                            |
|      - Cấm xe con chạy ra ngoài khi boom chưa hạ hoàn toàn              |
|      - Bảo vệ đa tầng: Chạm mát 51G, quá tải 51X, ngắt đỉnh/đáy tời cáp  |
+-------------------------------------------------------------------------+

1. Giải mã kiến trúc phân phối năng lượng và truyền động phân tầng

Hệ thống cẩu QC vận hành trên nền tảng lưới điện phân cấp nghiêm ngặt:

  • Khối chuyển đổi chính: Nguồn $6.3\text{kV}$ được hạ áp thành $440\text{V}$ cấp cho bộ chỉnh lưu PWM Converter, tạo thanh cái DC Bus chung cung cấp cho 2 bộ nghịch lưu PWM Inverter.
  • Phân bổ tải: Biến tần thứ nhất cấp nguồn luân phiên cho động cơ nâng hạ chính ($300\text{kW}$) và nhóm 8 động cơ di chuyển chân đế gantry ($8 \times 11\text{kW}$). Biến tần thứ hai điều khiển động cơ xe con trolley và động cơ nâng hạ cần boom.
  • Hệ thống phụ trợ: Nguồn $380\text{V}$ dành riêng cho hệ thống phanh thủy lực, bơm kẹp ray chống bão ($35\text{m/s}$), động cơ cuốn cáp và hệ thống làm mát cưỡng bức. Nguồn $220\text{VAC}$ và $24\text{VDC}$ phục vụ mạch điều khiển và cảm biến.

2. Kiến trúc điều khiển PLC phân tán với mạng trạm từ xa

Xác lập cấu trúc điều khiển logic của cẩu QC dựa trên việc phân chia chức năng rõ ràng:

  • CPU trung tâm 70S: Điều phối toàn bộ trạng thái an toàn, tính toán cấp tốc độ từ tín hiệu mã hóa tuyệt đối 8-bit của tay điều khiển.
  • Trạm RM1 & RM2: Điều khiển khối biến tần, các công tắc tơ mạch động lực và van điện từ.
  • Trạm RM6, RM7, RM8: Thu thập trực tiếp tín hiệu tay trang 5 cấp (5 tiến - 0 - 5 lùi), nút ấn dừng khẩn cấp EMS và các công tắc điều khiển cánh dẫn hướng (flipper), chốt cont (twistlock) tại bàn điều khiển cabin chính và cabin phụ.

3. Phân tích chính xác đặc tính phụ tải cơ cấu truyền động

  • Đồ thị quan hệ mômen cản $M_c = f(\omega)$ chứng minh khi khởi động ở trạng thái đứng yên ($\omega = 0$), mômen cản tĩnh lớn gấp $2.0 \div 2.5$ lần mômen định mức do ma sát ổ đỡ và trọng lượng kết cấu.
  • Quá trình hãm hạ tải của cơ cấu nâng hạ đòi hỏi hệ thống phải chuyển mạch công tắc tơ tự động để thực hiện chế độ hãm tái sinh (regenerative braking), trả năng lượng về lưới an toàn qua điện trở nạp định mức.

4. Hiện thực hóa thuật toán bảo vệ liên động trên mô hình

Mô hình đã mô phỏng thành công các cơ chế khóa liên động then chốt:

  • Khóa liên động giữa cơ cấu nâng hạ boom và xe con: Xe con tuyệt đối bị khóa chuyển động nếu giàn công son chưa hạ hoàn toàn vào vị trí góc ngang.
  • Tích hợp chuỗi dừng khẩn cấp đa điểm (EMS) tại cabin chính, buồng máy, buồng điện và chân đế cẩu, ngắt lập tức máy cắt chính khi có sự cố chạm mát (Rơle 51G) hoặc sự cố quá dòng hệ thống (Rơle 51X).

Đóng góp khoa học

Khía cạnh đóng góp Nội dung chi tiết
Đóng góp Lý thuyết Hệ thống hóa toàn diện lý thuyết truyền động điện - tự động hóa cho nhóm thiết bị nâng bốc dỡ cảng biển chuyên dụng; xây dựng cơ sở toán học phân tích đặc tính mômen tĩnh, phụ tải động và quá trình quá độ trong chế độ ngắn hạn lặp lại.
Đổi mới Phương pháp Đề xuất quy trình chuẩn hóa trong việc chuyển đổi (scale-down) một cỗ máy công nghiệp hạng nặng thành mô hình thực nghiệm phòng thí nghiệm mà vẫn bảo toàn $100%$ logic điều khiển, sơ đồ bảo vệ và phương thức vận hành.
Ứng dụng Thực tiễn Cung cấp bộ giáo cụ thực hành trực quan hoàn chỉnh cho các môn học chuyên ngành: Máy điện, Khí cụ điện, Trang bị điện công nghiệp, Điều khiển Logic & PLC tại Khoa Điện - Cơ, Trường ĐH Hải Phòng.
Ý nghĩa Đào tạo Trực tiếp nâng cao chất lượng đào tạo nguồn nhân lực kỹ thuật cao, giúp sinh viên làm quen với thiết bị, thuật ngữ và quy trình vận hành cảng biển trước khi tham gia thị trường lao động.

Đối tượng quan tâm

                               CÁC ĐỐI TƯỢNG QUAN TÂM CHÍNH
                                             |
         +-----------------------------------+-----------------------------------+
         |                                   |                                   |
         v                                   v                                   v
+-----------------------+         +-----------------------+         +-----------------------+
|  Giảng viên & SV      |         |  Kỹ sư Cảng biển      |         |  Nhà Tích hợp Hệ thống|
|  - Thực hành PLC/Invert|        |  - Vận hành, bảo dưỡng |        |  - Thiết kế cẩu công  |
|  - Nghiên cứu SCADA   |         |  - Chẩn đoán sự cố    |         |    nghiệp & chống rung|
+-----------------------+         +-----------------------+         +-----------------------+
  1. Giảng viên và Sinh viên khối ngành Kỹ thuật (Điện, Tự động hóa, Cơ điện tử):
    • Sử dụng làm tài liệu tham khảo chuyên sâu và thiết bị thực hành trực tiếp về đấu nối biến tần, lập trình PLC điều khiển động cơ đa tốc độ và xử lý tín hiệu bảo vệ.
  2. Kỹ sư vận hành và bảo trì tại các doanh nghiệp Cảng biển:
    • Cung cấp tài liệu tra cứu sơ đồ nguyên lý, bảng mã hóa I/O, nguyên lý cấp nguồn cao áp và kinh nghiệm xử lý lỗi trên các dòng cẩu giàn QC thực tế.
  3. Các chuyên gia R&D và Nhà tích hợp hệ thống tự động hóa:
    • Tham khảo cấu trúc điều khiển phân tán và thuật toán an toàn liên động để ứng dụng vào thiết kế các hệ thống cẩu phân xưởng, cầu trục giàn RTG hoặc hệ thống băng tải bốc xếp tự động.

FAQ (Câu hỏi thường gặp)

1. Phát hiện quan trọng nhất của đề tài nghiên cứu này là gì?

Phát hiện cốt lõi là việc giải mã chi tiết toàn bộ kiến trúc năng lượng và mạng điều khiển phân tán phức tạp của cẩu QC công nghiệp (kết hợp PLC Fuji MICREX-F, trạm RM1-RM8 và biến tần PWM), từ đó chuyển đổi thành công thành mô hình thực nghiệm phòng lab có logic vận hành và khóa liên động tương đương cẩu thật.

2. Phương pháp nghiên cứu của đề tài có điểm gì đặc biệt?

Nghiên cứu áp dụng phương pháp tiếp cận kỹ thuật ngược (Reverse Engineering) từ tài liệu cẩu thực tế tại các cảng Hải Phòng, sau đó tái cấu trúc và thiết kế hệ thống cơ điện tử mô hình hóa bằng các thiết bị công nghiệp tiêu chuẩn (PLC, biến tần, rơle, công tắc hành trình, tay trang) được lập trình đồng bộ qua TIA Portal.

3. Kết quả của mô hình này có thể áp dụng cho các loại cầu trục khác không?

Có. Cấu trúc điều khiển phân tán, nguyên lý mạch động lực biến tần, thuật toán điều khiển đa cấp tốc độ bằng tay trang và các giải pháp hãm tái sinh, bảo vệ liên động hoàn toàn có thể nhân rộng sang các dòng cẩu khác như cẩu RTG (chạy bánh lốp), cẩu chân đế Tukan hay cầu trục gian máy nhà xưởng.

4. Hướng phát triển tiếp theo (Next steps) của hướng nghiên cứu này là gì?

Nhóm nghiên cứu hướng tới việc tích hợp hệ thống giám sát SCADA trên máy tính, trang bị cảm biến thị giác máy tính (Camera AI) hoặc giải thuật điều khiển trượt (SMC) để mô phỏng và triển khai thuật toán chống lắc container tự động (Anti-Sway System) theo thời gian thực.

5. Khả năng ứng dụng thực tiễn của đề tài trong doanh nghiệp là gì?

Mô hình và tài liệu nghiên cứu có thể được chuyển giao làm bộ công cụ đào tạo nội bộ (training kit) cho các công ty khai thác cảng, giúp công nhân lái cẩu và kỹ sư bảo dưỡng nắm vững quy trình xử lý sự cố mà không cần can thiệp trực tiếp vào thiết bị thực tế đang hoạt động.

Kết luận

Đề tài "Nghiên cứu, xây dựng mô hình cần cẩu QC" (Mã số: ĐT.09) đã hoàn thành xuất sắc các mục tiêu đề ra: hệ thống hóa toàn diện cơ sở khoa học về hệ truyền động điện - tự động hóa của cẩu giàn container cảng biển và chế tạo thành công mô hình cơ điện tử thực nghiệm đạt chuẩn công nghiệp. Công trình không chỉ là bước đột phá trong công tác trang bị thiết bị đào tạo thực hành cho Trường Đại học Hải Phòng mà còn là tài liệu tham khảo kỹ thuật giá trị cho ngành tự động hóa cảng biển Việt Nam.

Trong giai đoạn tiếp theo, việc phát triển các thuật toán điều khiển hiện đại và hệ thống giám sát số hóa trên mô hình này sẽ tiếp tục mở ra những tiềm năng ứng dụng to lớn trong đào tạo và nghiên cứu chuyển giao công nghệ.
