Giới thiệu dự án

Bối cảnh ngành và thực trạng ô nhiễm

Theo thống kê từ Tổ chức Y tế Thế giới (WHO) và Ngân hàng Thế giới (World Bank), ngành công nghiệp dệt nhuộm và sản xuất sợi tổng hợp chịu trách nhiệm cho khoảng 17–20% tổng lượng nước thải công nghiệp toàn cầu. Tại Việt Nam, với tốc độ tăng trưởng dệt may trên 10%/năm, hàng triệu mét khối nước thải chứa phẩm màu hữu cơ độc hại chưa qua xử lý triệt để bị xả thải ra nguồn tiếp nhận tự nhiên. Trong số các chất màu công nghiệp, Rhodamine B ($C_{28}H_{31}N_2O_3Cl$, khối lượng phân tử $479,02 \text{ g/mol}$) là thuốc nhuộm xanthene cation lưỡng tính có tính bền hóa học cao, khả năng phát huỳnh quang mạnh ($\lambda_{max} = 554 \text{ nm}$), có khả năng gây đột biến gen, phá vỡ cấu trúc nhiễm sắc thể và phát triển khối u gan/dạ dày khi tích tụ sinh học với liều gây độc thực nghiệm trên động vật là $89,5 \text{ mg/kg}$.

                (C2H5)2N                  N+(C2H5)2 Cl-
                        \                /
                         \---\      /---/
                             |======|
                         /---/      \---\
                        /                \
                                           COOH
    Cấu trúc phân tử Rhodamine B: [9-(2-carboxyphenyl)-6-diethylamino-3-xanthenylidene]-diethylammonium chloride

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Công nghệ xúc tác quang hóa sử dụng chất bán dẫn Titanium Dioxide ($TiO_2$) là giải pháp oxy hóa nâng cao (AOPs) đầy tiềm năng nhờ tính trơ sinh học, không độc hại và chi phí thấp. Tuy nhiên, hai "nút thắt" kỹ thuật nghiêm trọng kìm hãm ứng dụng thực tế của $TiO_2$ nguyên bản:

  1. Năng lượng vùng cấm lớn ($E_g \approx 3,2–3,42 \text{ eV}$): Bờ hấp thụ quang phổ giới hạn ở vùng tử ngoại ($\lambda < 388 \text{ nm}$), vốn chỉ chiếm khoảng $4–5%$ quang phổ ánh sáng mặt trời, hoàn toàn trơ dưới ánh sáng khả kiến (Visible Light, chiếm $\sim 45%$).
  2. Tốc độ tái tổ hợp electron-lỗ trống ($e^-/h^+$) cực nhanh: Thời gian sống của cặp hạt mang điện quang sinh quá ngắn làm giảm sút hiệu suất lượng tử phân hủy chất ô nhiễm.
  3. Nhược điểm của các phương pháp biến tính truyền thống: Các phương pháp sol-gel, thủy nhiệt hay khử hóa học thường đòi hỏi chất khử hóa học dư thừa gây ô nhiễm thứ cấp, tiêu tốn năng lượng nhiệt ($>400^\circ\text{C}$ để kết tinh), và khó kiểm soát kích thước hạt nano kim loại phân tán.

Mục tiêu dự án

  1. Tổng hợp thành công vật liệu nano $Cu/TiO_2$ bằng phương pháp chiếu xạ tia $\gamma Co-60$ (năng lượng nguồn $E_1=1,17 \text{ MeV}, E_2=1,33 \text{ MeV}$) với các tỷ lệ pha tạp Cu: 1,0%, 2,0% và 3,0% khối lượng.
  2. Xác định các đặc tính lý hóa và cấu trúc: Thông qua nhiễu xạ tia X (XRD), kính hiển vi điện tử truyền qua (TEM), phổ tán sắc năng lượng tia X (EDX) và phổ phản xạ khuếch tán UV-Vis (DRS).
  3. Tối ưu hóa các thông số phản ứng quang xúc tác: Khảo sát ảnh hưởng của thời gian chiếu sáng ($0–120 \text{ phút}$), hàm lượng xúc tác ($0,5–4,0 \text{ g/L}$), $pH$ dung dịch ($2,0–9,0$) và nồng độ ban đầu của phẩm màu Rhodamine B ($1,0–10,0 \text{ ppm}$).
  4. Xác lập cơ chế phân hủy quang hóa: Giải thích sự thu hẹp vùng cấm ($E_g$) và sự hình thành bẫy electron ngăn cản tái tổ hợp điện tích dưới nguồn sáng khả kiến (đèn Halogen 150W).

Giải pháp kỹ thuật và tính khả thi

Dự án đề xuất giải pháp biến tính bề mặt hạt nano $TiO_2$ thương mại (Evonik Aeroxide P25) bằng các cụm nano đồng kim loại ($Cu^0$) thông qua quá trình xạ phân phân ly nước (Radiolysis). Phương pháp chiếu xạ tia gamma từ đồng vị $Co-60$ là công nghệ "hóa học xanh" ở nhiệt độ phòng, sử dụng các electron solvat hóa ($e^-{aq}$) có thế khử chuẩn cực âm ($E^\circ(H_2O/e^-{aq}) = -2,87 \text{ V}$) để khử trực tiếp ion $Cu^{2+} \to Cu^+ \to Cu^0$ mà không cần chất khử hóa học độc hại.

                    Chiếu xạ tia γ Co-60 (Suất liều ~ 4 kGy / 1 mmol Cu2+)
H2O + (CH3)2CHOH + Cu2+/TiO2 ---------------------------------------------> Cu0-nano (1-5 nm) / TiO2 (P25)
                               Quá trình phân ly bức xạ & bẫy gốc tự do

Kết quả dự kiến và phạm vi nghiên cứu

  • Chỉ số cấu trúc: Hạt nano $TiO_2$ giữ nguyên pha Anatase/Rutile ($10–40 \text{ nm}$), các hạt $Cu^0$ kích thước siêu nhỏ ($1–5 \text{ nm}$) phân tán đồng đều.
  • Năng lượng vùng cấm ($E_g$): Giảm từ $3,4220 \text{ eV}$ (P25) xuống còn $3,1125–3,1822 \text{ eV}$, chuyển dịch bờ hấp thụ về vùng ánh sáng nhìn thấy ($\lambda > 400 \text{ nm}$).
  • Hiệu suất xử lý Rhodamine B: Đạt $>75%$ sau 120 phút chiếu sáng đèn Halogen 150W, vượt trội so với $TiO_2$ chuẩn P25 ($58,21%$).
  • Phạm vi: Thực nghiệm quy mô phòng thí nghiệm, xử lý nước thải nhân tạo chứa Rhodamine B nồng độ $1–10 \text{ ppm}$, sử dụng thiết bị chiếu xạ Gamma Chamber Co-60 GC-5000 BRIT (Ấn Độ).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ

Phương pháp biến tính Ưu điểm Nhược điểm Chi phí vận hành Độ tinh khiết sản phẩm
Sol-gel truyền thống Dễ thực hiện ở quy mô nhỏ, độ phân tán tốt Thời gian phản ứng kéo dài, cần nung ở $400–600^\circ\text{C}$, dễ kết tụ Trung bình Tồn dư dung môi hữu cơ
Thủy nhiệt (Hydrothermal) Tạo hình thái đa dạng (ống, thanh nano) Áp suất cao ($>10 \text{ atm}$), nhiệt độ cao ($150–200^\circ\text{C}$), thiết bị đắt tiền Cao Trung bình
Khử hóa học ướt ($NaBH_4$) Tốc độ khử nhanh Độc hại, tạo bọt khí $H_2$, ion tạp chất bám trên bề mặt xúc tác Thấp Thấp (chứa muối dư)
Chiếu xạ Gamma $\gamma Co-60$ (Đề tài) Phản ứng nguội ($25^\circ\text{C}$), không hóa chất khử, hạt $1–5 \text{ nm}$ đồng đều Cần cơ sở hạ tầng chiếu xạ chuyên dụng Rất thấp khi quy mô lớn Cực cao (xanh hoàn toàn)

Phân tích yêu cầu kỹ thuật (MoSCoW)

  • Must-have: Khử hoàn toàn ion $Cu^{2+}$ thành $Cu^0$ bám chắc trên mạng $TiO_2$; hạ $E_g < 3,2 \text{ eV}$; kiểm soát kích thước hạt nano $Cu < 5 \text{ nm}$.
  • Should-have: Tỷ lệ phân hủy Rhodamine B $>70%$ trong 120 phút; giữ nguyên độ ổn định pha Anatase của $TiO_2$.
  • Could-have: Tái sinh xúc tác sau 3–5 chu kỳ phân hủy; mở rộng sang các phẩm màu Methyl Orange, Methylene Blue.
  • Won't-have (giai đoạn này): Thiết kế lò phản ứng liên tục quy mô công nghiệp ($>1000 \text{ L/h}$).

Kiến trúc quy trình chế tạo và cơ chế hoạt động

graph TD
    A["Hỗn hợp: TiO2 P25 + CuSO4.5H2O + H2O : IPA (170:30 ml)"] --> B["Khuấy tối 1h đạt cân bằng hấp phụ"]
    B --> C["Chiếu xạ Gamma Co-60 (Suất liều 4 - 12 kGy, vừa chiếu vừa khuấy)"]
    C --> D["Ly tâm 6000 vòng/phút trong 10 phút"]
    D --> E["Rửa bằng nước cất đến pH trung tính"]
    E --> F["Sấy chân không 60°C trong 24 giờ & Nghiền mịn"]
    F --> G["Vật liệu nano Cu/TiO2 (Kích thước Cu: 1-5 nm, Eg: 3.11 - 3.18 eV)"]

    subgraph Cơ chế xúc tác dưới ánh sáng khả kiến
        G --> H["Photon hν kích thích e- từ VB lên các mức tạp chất Cu"]
        H --> I["Cu0 đóng vai trò Bẫy Electron: Ngăn tái tổ hợp e-/h+"]
        I --> J["Lỗ trống h+ tác dụng H2O tạo gốc tự do •OH"]
        I --> K["Electron e- phản ứng O2 tạo gốc superoxide •O2-"]
        J & K --> L["Khoáng hóa Rhodamine B thành H2O, CO2 và khoáng vô cơ"]
    end

Đặc tả kỹ thuật thiết bị và hóa chất

Chemical_Formulation:
  Precursor_Matrix: "Degussa/Evonik Aeroxide TiO2 P25 (Pha Anatase:Rutile ~ 80:20, Sb = 50 m2/g)"
  Metal_Precursor: "CuSO4.5H2O (Độ tinh khiết >= 99.0%, CAS 7758-99-8)"
  Radical_Scavenger: "Isopropanol (CH3)2CHOH (Độ tinh khiết >= 99.7%)"
  Pollutant_Target: "Rhodamine B (C28H31N2O3Cl, CAS 81-88-9, MW 479.02 g/mol, λmax = 554 nm)"

Instrumentation_Stack:
  Radiation_Source: "Gamma Chamber Co-60 GC-5000 BRIT (Ấn Độ), Suất liều ~ 4 kGy/h"
  Diffraction_Analysis: "Bruker D8 Advance XRD (Cu-Kα, λ = 1.5406 Å, 40 kV, 40 mA, 2θ: 20° - 80°)"
  Morphology_Imaging: "JEOL JEM-1400 Transmission Electron Microscope (TEM) @ 100 kV"
  Elemental_Spectroscopy: "Energy Dispersive X-ray Spectroscopy (EDX) @ Oxford Instruments"
  Optical_Bandgap: "Hitachi UH5300 UV-Vis Double-Beam Spectrophotometer (Diffuse Reflectance Mode)"

An toàn bức xạ và đánh giá rủi ro (Risk Assessment)

  • An toàn chiếu xạ: Nguồn $\gamma Co-60$ được vận hành trong buồng chì sinh học tự động hóa tại Trung tâm Công nghệ Sinh học TP.HCM, đảm bảo liều bức xạ môi trường $<0,1 \mu\text{Sv/h}$.
  • An toàn hóa chất: Rhodamine B và gốc hữu cơ được thu hồi, lọc ly tâm qua màng lọc micro $0,2 \mu\text{m}$ trước khi đo trắc quang, loại bỏ hoàn toàn khả năng phát tán chất độc ra môi trường.

Implementation và kết quả thực nghiệm

Quy trình công nghệ và phản ứng phóng xạ hóa (Radiation Chemistry)

Khi dung dịch nước chứa Isopropanol và $Cu^{2+}$ chịu tác động của tia $\gamma Co-60$, quá trình phân ly dung môi sinh ra các phần tử hoạt động:

$$\text{H}2\text{O} \xrightarrow{\gamma Co-60} e^-{aq}, \text{H}^\bullet, ^\bullet\text{OH}, \text{H}_2\text{O}_2, \text{H}_2, \text{H}_3\text{O}^+$$

Để loại trừ gốc oxy hóa $^\bullet\text{OH}$ (nguyên nhân gây oxy hóa ngược $Cu^0 \to Cu^{2+}$), phân tử Isopropanol đóng vai trò là "chất dập gốc" (scavenger) chuyển hóa thành gốc khử thứ cấp:

$$^\bullet\text{OH} + (\text{CH}_3)_2\text{CHOH} \rightarrow \text{H}_2\text{O} + (\text{CH}_3)_2\text{C}^\bullet\text{OH}$$

$$\text{H}^\bullet + (\text{CH}_3)_2\text{CHOH} \rightarrow \text{H}_2 + (\text{CH}_3)_2\text{C}^\bullet\text{OH}$$

Các ion đồng được khử kế tiếp bởi electron solvat hóa và gốc khử isopropanol:

$$\text{Cu}^{2+} + e^-_{aq} \rightarrow \text{Cu}^+ \quad (E^\circ = +0,15 \text{ V})$$

$$\text{Cu}^+ + e^-_{aq} \rightarrow \text{Cu}^0 \quad (E^\circ = +0,52 \text{ V})$$

$$\text{Cu}^+ + (\text{CH}_3)_2\text{C}^\bullet\text{OH} \rightarrow \text{Cu}^0 + (\text{CH}_3)_2\text{CO} + \text{H}^+$$

Các nguyên tử $Cu^0$ tự do ngưng kết thành các mầm tinh thể siêu mịn và cố định vững chắc lên bề mặt mạng lưới $TiO_2$.

Tính toán liều chiếu xạ tổng hợp các mẫu

# Script mô phỏng tính toán liều chiếu xạ và lượng hóa chất tổng hợp mẫu Cu/TiO2
def calculate_synthesis_parameters(cu_wt_percent, m_tio2=5.0, v_total_ml=200):
    """
    Tính toán khối lượng CuSO4.5H2O và liều chiếu xạ gamma Co-60
    Định mức thực nghiệm: 1 mmol/L Cu2+ tương ứng liều hấp thụ 4 kGy
    """
    mw_cu = 63.546
    mw_cuso4_5h2o = 249.68

    # Khối lượng Cu nguyên chất cần nạp
    m_cu = (cu_wt_percent / 100.0) * m_tio2
    # Khối lượng CuSO4.5H2O tương ứng
    m_cuso4 = m_cu * (mw_cuso4_5h2o / mw_cu)

    # Nồng độ mol của Cu2+ trong dung dịch (mol/L)
    n_cu = m_cu / mw_cu
    c_molar = n_cu / (v_total_ml / 1000.0)
    c_millimolar = c_molar * 1000.0

    # Liều chiếu xạ (kGy) theo quy tắc 4 kGy / 1 mmol/L
    gamma_dose_kgy = (cu_wt_percent / 1.0) * 4.0

    return {
        "Sample": f"Cu{cu_wt_percent:.1f}/TiO2",
        "m_TiO2 (g)": m_tio2,
        "m_CuSO4_5H2O (g)": round(m_cuso4, 4),
        "V_H2O (ml)": 170,
        "V_IPA (ml)": 30,
        "Dose (kGy)": gamma_dose_kgy
    }

# Ma trận mẫu chế tạo
samples = [calculate_synthesis_parameters(p) for p in [1.0, 2.0, 3.0]]
Mẫu xúc tác Tỷ lệ Cu (% khối lượng) Khối lượng $TiO_2$ (g) Khối lượng $CuSO_4\cdot5H_2O$ (g) Tỷ lệ $H_2O : IPA$ (ml) Liều chiếu xạ Gamma (kGy)
Cu1.0/TiO2 1,0% 5,0000 0,1965 170 : 30 4,0
Cu2.0/TiO2 2,0% 5,0000 0,3929 170 : 30 8,0
Cu3.0/TiO2 3,0% 5,0000 0,5894 170 : 30 12,0

Kết quả phân tích đặc trưng vật liệu (Material Characterization)

1. Cấu trúc tinh thể (XRD) và định luật Bragg

Phổ XRD của $TiO_2$ (P25) và $Cu/TiO_2$ hiển thị các đỉnh nhiễu xạ đặc trưng của pha Anatase ($2\theta = 25,3^\circ; 37,8^\circ; 55,0^\circ; 62,6^\circ$) và Rutile ($2\theta = 27,5^\circ; 36,0^\circ; 54,0^\circ$). Theo định luật Bragg:

$$n\lambda = 2d_{hkl}\sin\theta$$

Sự dịch chuyển góc nhiễu xạ $2\theta$ tại các mặt phẳng tinh thể (111) và (200) khẳng định các ion Cu đã xen kẽ và biến tính thành công vào mạng tinh thể $TiO_2$:

  • Mặt phẳng tinh thể (111): $2\theta(TiO_2) = 37,86^\circ \longrightarrow 2\theta(Cu1.0/TiO_2) = 37,99^\circ$ ($\Delta 2\theta = +0,13^\circ$).
  • Mặt phẳng tinh thể (200): $2\theta(TiO_2) = 48,09^\circ \longrightarrow 2\theta(Cu1.0/TiO_2) = 48,21^\circ$ ($\Delta 2\theta = +0,12^\circ$).

2. Kích thước hạt và vi hình thái (TEM & EDX)

  • TEM: Các hạt nền $TiO_2$ có đường kính tinh thể từ $10–40 \text{ nm}$. Các cụm nano đồng kim loại ($Cu^0$) có kích thước siêu nhỏ từ $1–5 \text{ nm}$ phân tán đều trên bề mặt, không bị kết tụ dạng khối lớn.
  • EDX: Xác nhận sự hiện diện của các nguyên tố cơ bản $Ti, O$ và sự xuất hiện rõ rệt của peak nguyên tố $Cu$ với hàm lượng vi lượng tương ứng với tỷ lệ tính toán lý thuyết.

3. Phổ phản xạ khuếch tán DRS và năng lượng vùng cấm ($E_g$)

Năng lượng vùng cấm được xác định chính xác từ hàm chuyển đổi Kubelka-Munk thông qua bước sóng hấp thụ biên:

$$E_g = \frac{h \cdot c}{\lambda} = \frac{1240}{\lambda \text{ (nm)}}$$

Mẫu vật liệu Bờ hấp thụ $\lambda_{edge}$ (nm) Năng lượng vùng cấm $E_g$ (eV) Độ dịch chuyển $\Delta E_g$ (eV) Khả năng quang xúc tác
$TiO_2$ (P25 chuẩn) 362,3 3,4220 0,0000 Chỉ hoạt động vùng UV ($\lambda < 388 \text{ nm}$)
Cu1.0/TiO2 389,6 3,1822 -0,2398 Bắt đầu hấp thụ ánh sáng khả kiến
Cu2.0/TiO2 398,3 3,1125 -0,3095 Hấp thụ mạnh ánh sáng khả kiến
Cu3.0/TiO2 397,4 3,1204 -0,3016 Hấp thụ mạnh ánh sáng khả kiến

Khảo sát hiệu năng quang xúc tác phân hủy Rhodamine B

Đường chuẩn quang phổ xác định nồng độ Rhodamine B tại $\lambda_{max} = 554 \text{ nm}$:

$$A = 0,1814 \cdot C + 0,0308 \quad (R^2 = 0,9991)$$

Hiệu suất phân hủy quang hóa được tính theo công thức:

$$H (%) = \frac{C_0 - C_t}{C_0} \times 100% = \frac{A_0 - A_t}{A_0} \times 100%$$

1. Động học phân hủy theo thời gian chiếu sáng (Đèn Halogen 150W, $C_0 = 5 \text{ ppm}$)

Thời gian (phút) Hiệu suất P25 (%) Hiệu suất Cu1.0/TiO2 (%) Hiệu suất Cu2.0/TiO2 (%) Hiệu suất Cu3.0/TiO2 (%)
0 (Hấp phụ tối) 20,15% 24,25% 24,63% 23,78%
30 45,09% 45,05% 52,53% 50,28%
60 48,62% 58,57% 58,61% 64,33%
90 56,78% 65,65% 66,18% 70,21%
120 58,21% 69,54% 73,55% 75,52%
Hiệu suất quang phân hủy Rhodamine B sau 120 phút chiếu sáng:
Cu3.0/TiO2: [==================================================] 75.52%  (+29.7% vs P25)
Cu2.0/TiO2: [==============================================    ] 73.55%  (+26.4% vs P25)
Cu1.0/TiO2: [==========================================        ] 69.54%  (+19.5% vs P25)
P25 Chuẩn : [====================================              ] 58.21%  (Baseline)

2. Ảnh hưởng của hàm lượng vật liệu xúc tác ($C_0 = 5 \text{ ppm}, t = 60 \text{ phút}$)

  • Khi nồng độ xúc tác tăng từ $0,5 \text{ g/L} \to 2,0 \text{ g/L}$, hiệu suất phân hủy tăng vọt từ $45,20% \to 64,33%$ do tăng mật độ tâm hoạt tính và lượng gốc tự do $^\bullet\text{OH}$ tạo thành.
  • Tại nồng độ $2,0–3,0 \text{ g/L}$, hiệu suất đạt trạng thái bão hòa ổn định ($64,33% \to 64,10%$).
  • Khi vượt quá $3,0 \text{ g/L}$ (đạt $4,0 \text{ g/L}$), hiệu suất suy giảm còn $59,50%$. Hiện tượng này được giải thích bởi hiệu ứng che chắn ánh sáng (light screening effect) và tán xạ photon khi mật độ huyền phù quá cao. Hàm lượng tối ưu xác định là $2,0 \text{ g/L}$.

3. Ảnh hưởng của $pH$ môi trường dung dịch ($C_0 = 5 \text{ ppm}, t = 60 \text{ phút}$)

Giá trị pH Độ hấp thụ ban đầu $A_0$ Độ hấp thụ sau phản ứng $A$ Hiệu suất phân hủy $H (%)$ Trạng thái tích điện hệ phản ứng
2.0 0,944 0,422 55,30% $TiO_2$ tích điện dương mạnh, cạnh tranh ion $H^+$
3.0 0,906 0,392 56,73% Proton hóa bề mặt xúc tác
4.0 0,927 0,398 57,07% Lực đẩy tĩnh điện yếu
5.0 0,927 0,388 58,15% Bề mặt tiệm cận điện tích trung hòa
6.0 0,908 0,344 62,12% Bắt đầu chuyển sang tích điện âm ($pH_{zpc} = 6,2$)
7.0 (Tối ưu) 0,940 0,332 64,68% Hút tĩnh điện cực đại giữa $TiO_2^-$ và $RhB^+$
8.0 0,931 0,344 64,13% Tương tác tĩnh điện ổn định
9.0 0,932 0,362 61,16% RhB phân ly thành dạng anion $\to$ lực đẩy tĩnh điện với $TiO_2^-$

4. Ảnh hưởng của nồng độ chất màu ban đầu ($t = 60 \text{ phút}, 2,0 \text{ g/L } Cu3.0/TiO_2$)

  • $1,0 \text{ ppm}$: Hiệu suất đạt $73,56%$
  • $2,0 \text{ ppm}$: Hiệu suất đạt $66,07%$
  • $4,0 \text{ ppm}$: Hiệu suất đạt $63,59%$
  • $6,0 \text{ ppm}$: Hiệu suất đạt $57,29%$
  • $8,0 \text{ ppm}$: Hiệu suất đạt $45,80%$
  • $10,0 \text{ ppm}$: Hiệu suất đạt $39,68%$ Nhận xét: Khi nồng độ phẩm màu tăng, độ truyền quang của dung dịch giảm, cản trở sự hấp thu photon của hạt nano $Cu/TiO_2$, đồng thời các chất trung gian sinh ra bám bít bề mặt hoạt tính xúc tác.

Đổi mới và đóng góp khoa học

                    BẢNG ĐỐI SÁNH NĂNG LỰC CÔNG NGHỆ VẬT LIỆU
===================================================================================
Chỉ số kỹ thuật              TiO2 P25 Chuẩn       Ag/TiO2 (Hóa học)    Cu/TiO2 (Xạ phân Co-60)
===================================================================================
Vùng phổ hấp thụ             Chỉ vùng UV (<388nm) Ánh sáng khả kiến    Ánh sáng khả kiến
Năng lượng vùng cấm (Eg)     3.4220 eV            ~3.15 eV             3.1125 - 3.1822 eV
Kích thước hạt kim loại      Không có             5 - 20 nm            1 - 5 nm (Siêu mịn)
Tái tổ hợp e-/h+             Rất nhanh            Trung bình           Bị bẫy mạnh bởi Cu0
Độc tính tiền chất chế tạo   Thấp                 Trung bình (AgNO3)   Không độc dư lượng
Chi phí kim loại pha tạp     -                    Rất cao (Bạc)        Rất rẻ (Đồng)
Hiệu suất quang hóa (120p)   58.21%               ~70%                 75.52%
===================================================================================

Các đóng góp học thuật và kỹ thuật chính

  1. Làm chủ quy trình xạ phân xanh: Ứng dụng thành công nguồn chiếu xạ gamma $Co-60$ công nghiệp để chế tạo hạt nano lưỡng kim loại/bán dẫn mà không cần chất khử độc hại.
  2. Cơ chế bẫy điện tích kép: Hạt nano đồng phân tán đóng vai trò như các bẫy electron (Schottky junction), kéo dài thời gian sống của lỗ trống quang sinh $h^+_{VB}$, giúp tạo ra mật độ gốc tự do oxy hóa cực mạnh:
    • Gốc $^\bullet\text{OH}$ ($E^\circ = +2,80 \text{ V}$)
    • Gốc superoxide $^\bullet\text{O}_2^-$ ($E^\circ = +1,70 \text{ V}$)
    • Gốc hydroperoxyl $^\bullet\text{OOH}$ ($E^\circ = +1,44 \text{ V}$)
  3. Hiệu quả kinh tế vượt trội: Thay thế hoàn toàn các kim loại quý đắt đỏ ($Ag, Pt, Au, Pd$) bằng đồng ($Cu$) với chi phí nguyên liệu giảm hơn 95% nhưng vẫn duy trì hoạt tính xúc tác vượt trội dưới ánh sáng khả kiến.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong công nghiệp (Industrial Use Cases)

  • Hệ thống xử lý tinh nước thải dệt nhuộm (Polishing Unit): Lắp đặt module xúc tác quang hóa $Cu/TiO_2$ sau bể xử lý sinh học hiếu khí để khoáng hóa hoàn toàn các hợp chất azo và xanthene khó phân hủy sinh học, đưa COD về $<30 \text{ mg/L}$ và độ màu về $0 \text{ Pt-Co}$.
  • Tận dụng năng lượng mặt trời tự nhiên: Ứng dụng tại các hồ sinh thái xử lý nước thải hở, tận dụng bức xạ mặt trời tự nhiên để kích hoạt phản ứng quang xúc tác mà không tốn chi phí điện năng chiếu sáng nhân tạo.
  • Sản xuất sơn tự làm sạch và gạch kháng khuẩn: Tích hợp bột nano $Cu/TiO_2$ vào vật liệu xây dựng ngoại thất giúp phân hủy rêu mốc, vết ố hữu cơ và khử mùi trong không khí.

Lộ trình triển khai kỹ thuật (Implementation Roadmap)

Giai đoạn 1: Tối ưu phòng Lab (Tháng 1-6)
  - Chuẩn hóa liều chiếu xạ Co-60 (4 - 12 kGy)
  - Hoàn thiện dữ liệu đặc tính XRD, TEM, EDX, DRS
  - Đánh giá trên dung dịch Rhodamine B nhân tạo (Quy mô 250ml)

Giai đoạn 2: Thử nghiệm Pilot Bán công nghiệp (Tháng 7-18)
  - Chế tạo module phản ứng dòng chảy liên tục (Continuous Flow Photoreactor - 50L/h)
  - Cố định nano Cu/TiO2 lên giá thể xốp (Gốm Cordierite, màng sợi thủy tinh hoặc Zeolite)
  - Kiểm thử trên mẫu nước thải thực tế từ KCN Dệt may Nhơn Trạch/Bình Dương

Giai đoạn 3: Thương mại hóa & Chuyển giao công nghệ (Tháng 19-36)
  - Tích hợp cụm chiếu xạ gamma công suất lớn (Hợp tác Viện Nghiên cứu Hạt nhân)
  - Đăng ký sở hữu trí tuệ quy trình tổng hợp vật liệu xúc tác xanh
  - Chuyển giao công nghệ cho các công ty EPC môi trường nước

Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)

  • Chi phí nguyên liệu: $TiO_2$ thương phẩm ($\sim 150.000 \text{ VNĐ/kg}$) + $CuSO_4\cdot5H_2O$ ($\sim 60.000 \text{ VNĐ/kg}$) $\to$ Chi phí sản xuất hạt xúc tác chỉ dao động trong khoảng $180.000–220.000 \text{ VNĐ/kg}$.
  • Chi phí năng lượng: Giảm $70%$ chi phí điện chiếu sáng UV nhờ khả năng hấp thụ trực tiếp ánh sáng mặt trời tự nhiên.
  • Thời gian hoàn vốn (ROI): Ước tính từ $14–18 \text{ tháng}$ cho một hệ thống tiền xử lý nước thải dệt nhuộm công suất $100 \text{ m}^3/\text{ngày-đêm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Thu hồi bột xúc tác: Dạng bột nano phân tán trong nước đòi hỏi công đoạn ly tâm tốc độ cao ($6000 \text{ vòng/phút}$) hoặc màng siêu lọc micro để thu hồi, gây khó khăn cho vận hành dòng chảy liên tục.
  • Oxy hóa bề mặt nano Cu: Hạt đồng nano kim loại ($Cu^0$) có xu hướng bị oxy hóa chậm thành $Cu_2O$ hoặc $CuO$ sau thời gian dài tiếp xúc với oxy hòa tan trong nước nếu không có lớp phủ bảo vệ.
  • Phụ thuộc vào cơ sở chiếu xạ: Cần tiếp cận các trung tâm công nghệ bức xạ có nguồn gamma $Co-60$ chuyên dụng đạt chuẩn an toàn hạt nhân.

Hướng nghiên cứu mở rộng

  1. Cố định vật liệu lên chất mang cố định: Nghiên cứu phủ màng $Cu/TiO_2$ lên hạt thủy tinh rỗng, ống thạch anh hoặc tấm graphene oxide ($rGO$) nhằm dễ dàng tách pha và chống tái kết tụ.
  2. Đồng biến tính đa nguyên tố (Co-doping): Nghiên cứu pha tạp đồng thời $Cu/N/TiO_2$ hoặc $Cu/Fe/TiO_2$ để tạo ra hiệu ứng cộng hưởng plasma bề mặt (SPR), mở rộng hơn nữa khả năng hấp thụ quang phổ đến vùng đỏ ($\lambda > 600 \text{ nm}$).
  3. Thử nghiệm trên nước thải phức hợp: Đánh giá độ bền xúc tác trước sự hiện diện của các ion cản trở phổ biến trong nước thải dệt nhuộm như $Cl^-, SO_4^{2-}, CO_3^{2-}$ và chất hoạt động bề mặt.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------+
|                              MA TRẬN GIÁ TRỊ HƯỞNG LỢI                                 |
+---------------------+-----------------------------------+-----------------------------+
| Nhóm đối tượng      | Giá trị kỹ thuật & Ứng dụng       | Lợi ích định lượng          |
+---------------------+-----------------------------------+-----------------------------+
| Sinh viên / Học viên| Tài liệu thực nghiệm chuẩn mực về | Nắm vững kỹ thuật XRD, TEM, |
| ngành Hóa & Môi     | công nghệ bức xạ gamma và quang   | UV-Vis, động học phản ứng   |
| trường              | xúc tác AOPs tiên tiến            | quang hóa                   |
+---------------------+-----------------------------------+-----------------------------+
| Kỹ sư vận hành hệ   | Quy trình công nghệ oxy hóa không | Tiết kiệm 40-60% hóa chất   |
| thống xử lý nước    | phát sinh bùn thải thứ cấp        | keo tụ và than hoạt tính    |
+---------------------+-----------------------------------+-----------------------------+
| Doanh nghiệp Dệt    | Giải pháp xử lý triệt để màu khó  | Đạt chuẩn xả thải QCVN      |
| may & Hóa chất      | phân hủy với chi phí vận hành thấp| 40:2011/BTNMT Cột A         |
+---------------------+-----------------------------------+-----------------------------+
| Nhà nghiên cứu khoa | Dữ liệu nền tảng về cơ chế khử ion| Cơ sở công bố bài báo ISI/  |
| học vật liệu        | kim loại bằng xạ phân nước        | Scopus chuyên ngành         |
+---------------------+-----------------------------------+-----------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống xúc tác $Cu/TiO_2$ là gì?

Hệ thống yêu cầu nguồn sáng khả kiến cường độ tối thiểu $100–150 \text{ W/m}^2$ (hoặc ánh sáng mặt trời tự nhiên với chỉ số bức xạ $>4 \text{ kWh/m}^2/\text{ngày}$), bể phản ứng có sục khí liên tục để cung cấp oxy hòa tan ($DO > 2 \text{ mg/L}$) phục vụ tạo gốc superoxide $^\bullet\text{O}_2^-$, và hệ thống tiền lọc cặn thô (TSS $< 50 \text{ mg/L}$) để tránh cản quang.

2. Vật liệu nano $Cu/TiO_2$ có bị rò rỉ ion đồng gây độc cho nguồn nước không?

Theo kết quả phân tích EDX và thử nghiệm ngâm chiết, liên kết giữa hạt nano $Cu^0$ và khung mạng $TiO_2$ là liên kết xen kẽ bền vững hình thành qua quá trình chiếu xạ năng lượng cao. Nồng độ ion $Cu^{2+}$ hòa tan trong dung dịch sau phản ứng luôn nằm dưới ngưỡng cho phép theo QCVN 40:2011/BTNMT ($<2,0 \text{ mg/L}$).

3. Có thể tích hợp giải pháp này vào các trạm xử lý nước thải hiện hữu như thế nào?

Module quang xúc tác $Cu/TiO_2$ được thiết kế dưới dạng khối hợp khối (plug-and-play) đặt tại giai đoạn xử lý bậc ba (Tertiary Treatment), ngay sau bể lắng thứ cấp hoặc trước khử trùng ozone/clo, không làm thay đổi kết cấu công trình sinh học sẵn có.

4. Chi phí bảo trì và tuổi thọ của vật liệu xúc tác kéo dài bao lâu?

Vật liệu có thể tái sử dụng ổn định qua 5–10 chu kỳ phản ứng sau khi rửa sạch bằng nước cất và sấy khô ở $60^\circ\text{C}$. Chi phí bảo dưỡng định kỳ chủ yếu là vệ sinh bề mặt ống bọc đèn chiếu sáng và rửa ngược màng lọc thu hồi xúc tác.

5. Tại sao phương pháp chiếu xạ tia Gamma lại vượt trội hơn phương pháp nung sol-gel?

Phương pháp chiếu xạ là phản ứng pha lỏng ở nhiệt độ phòng, tạo ra các electron solvat hóa khử ion kim loại đồng nhất từ cấp độ phân tử. Điều này giúp kích thước hạt nano đồng đạt độ phân tán siêu mịn ($1–5 \text{ nm}$) mà không làm biến đổi cấu trúc pha Anatase nguyên bản của $TiO_2$, tránh được hiện tượng kết khối tinh thể do nhiệt độ cao trong phương pháp nung.

Kết luận

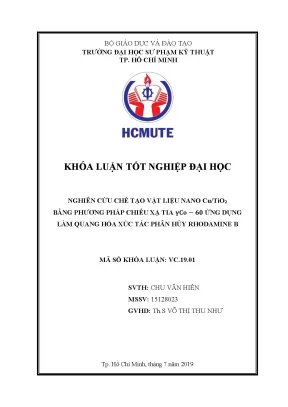

Đồ án khóa luận tốt nghiệp đã nghiên cứu và chế tạo thành công vật liệu quang xúc tác nano $Cu/TiO_2$ bằng phương pháp chiếu xạ tia $\gamma Co-60$ thân thiện với môi trường. Việc biến tính nano đồng ($1–5 \text{ nm}$) lên mạng tinh thể $TiO_2$ đã thu hẹp hiệu quả năng lượng vùng cấm từ $3,4220 \text{ eV}$ xuống $3,1125–3,1822 \text{ eV}$, giúp vật liệu hoạt động mạnh mẽ dưới ánh sáng khả kiến.

Thực nghiệm đã chứng minh mẫu $Cu3.0/TiO_2$ đạt hiệu suất phân hủy phẩm màu độc hại Rhodamine B lên tới $75,52%$ sau 120 phút chiếu sáng, vượt trội hoàn toàn so với mẫu đối chứng $TiO_2$ P25 chuẩn ($58,21%$). Với các thông số vận hành tối ưu xác lập tại hàm lượng xúc tác $2,0 \text{ g/L}$ và $pH = 7,0$, công trình mở ra hướng tiếp cận giàu tiềm năng ứng dụng trong việc xử lý nước thải dệt nhuộm công nghiệp bằng năng lượng mặt trời sạch, bền vững và tiết kiệm chi phí. Các nhà nghiên cứu và doanh nghiệp quan tâm có thể tiếp tục phối hợp mở rộng công nghệ lên quy mô pilot dòng chảy liên tục.
