I. Tổng Quan Về Ước Lượng SoC Cho Pin Lithium Ion Giới Thiệu
Ngày nay, Pin Lithium-Ion được sử dụng rộng rãi trong các ứng dụng xe điện (EVs) nhờ những ưu điểm vượt trội: mật độ năng lượng cao, chi phí thấp, tốc độ tự xả chậm và vòng đời sử dụng dài hơn. Để ứng dụng cho xe điện, pin được tạo ra bằng cách nối tiếp và song song rất nhiều cell để đạt được công suất mong muốn. SoC (State of Charge) là một thông số quan trọng trong hệ thống BMS (Battery Management System). Đối với cell pin, SoC thể hiện năng lượng còn lại, tính bằng % của cell. Thông số này quyết định việc điều khiển quá trình xả nạp của hệ thống BMS. Tuy nhiên, SoC của một pack pin là một tham số khó xác định, phụ thuộc vào các chiến lược cân bằng khác nhau. Việc xác định chính xác SoC của gói pin để biết được dung lượng trong quá trình vận hành là rất quan trọng. Do đó, cần phải xác định SoC của cell trong gói pin hoặc SoC trung bình của các cell song song, sau đó là các cell nối tiếp. Bài toán ước lượng trạng thái SoC cho một cell của Pin Lithium-Ion đã thu hút nhiều nghiên cứu trong những năm gần đây.
1.1. Tầm quan trọng của SoC trong Quản Lý Năng Lượng Pin
Xác định chính xác SoC cho phép quản lý năng lượng pin hiệu quả hơn. Điều này đặc biệt quan trọng trong xe điện, nơi người dùng cần biết quãng đường còn lại có thể di chuyển. Hệ thống BMS sử dụng thông tin SoC để tối ưu hóa quá trình sạc và xả, kéo dài tuổi thọ pin và đảm bảo an toàn. Sai số trong ước lượng trạng thái SoC có thể dẫn đến những quyết định sai lầm về quản lý năng lượng, gây ảnh hưởng đến hiệu suất và tuổi thọ của pin.
1.2. Ứng dụng của Ước Lượng SoC trong Hệ Thống BMS
Hệ thống BMS dựa vào ước lượng trạng thái SoC để thực hiện nhiều chức năng quan trọng. Chúng bao gồm: ngăn chặn tình trạng xả quá sâu hoặc sạc quá đầy, điều chỉnh dòng điện và điện áp sạc để tối ưu hóa hiệu suất và tuổi thọ pin, và cung cấp thông tin về trạng thái pin cho người dùng. Theo nghiên cứu từ Đại học Thái Nguyên, việc ước lượng trạng thái SoC chính xác là yếu tố then chốt để đảm bảo hoạt động an toàn và hiệu quả của các hệ thống sử dụng Pin Lithium-Ion.
II. Thách Thức Trong Ước Lượng SoC Pin Lithium Ion Vấn Đề
Việc ước lượng trạng thái SoC của Pin Lithium-Ion gặp nhiều khó khăn do một số yếu tố. SoC không thể đo trực tiếp mà phải được suy ra từ các thông số đo được như điện áp pin, dòng điện pin và nhiệt độ pin. Mối quan hệ giữa SoC và các thông số này thường phi tuyến tính và thay đổi theo thời gian, nhiệt độ và lịch sử sử dụng của pin (SoH - State of Health). Nhiễu trong các phép đo và sự biến đổi của các tham số pin cũng gây ảnh hưởng lớn đến độ chính xác của ước lượng trạng thái SoC. Theo nghiên cứu của Bùi Trung Kiên, nhiễu là một yếu tố không mong muốn ảnh hưởng đến quá trình xác định SoC.
2.1. Ảnh Hưởng của Nhiệt Độ Đến Độ Chính Xác Ước Lượng SoC
Nhiệt độ là một trong những yếu tố ảnh hưởng lớn nhất đến hiệu suất và tuổi thọ của Pin Lithium-Ion. Sự thay đổi của nhiệt độ ảnh hưởng đến các đặc tính điện hóa của pin, làm thay đổi mối quan hệ giữa SoC và điện áp pin. Việc không tính đến ảnh hưởng của nhiệt độ có thể dẫn đến sai số lớn trong ước lượng trạng thái SoC. Các mô hình ước lượng trạng thái SoC tiên tiến cần phải tích hợp các thuật toán bù nhiệt để đảm bảo độ chính xác trong các điều kiện vận hành khác nhau.
2.2. Sự Lão Hóa Pin SoH và Ảnh Hưởng Đến Ước Lượng SoC
Khi Pin Lithium-Ion lão hóa, các đặc tính điện hóa của chúng thay đổi, ảnh hưởng đến mối quan hệ giữa SoC và các thông số đo được. Sự suy giảm dung lượng và tăng điện trở trong là những dấu hiệu của sự lão hóa pin. Việc không cập nhật các thông số mô hình pin để phản ánh sự lão hóa có thể dẫn đến sai số trong ước lượng trạng thái SoC. Các phương pháp ước lượng trạng thái SoC thích ứng cần phải theo dõi SoH (State of Health) và điều chỉnh các tham số mô hình pin để duy trì độ chính xác.
III. Bộ Lọc Kalman Mở Rộng EKF Ước Lượng SoC Giải Pháp
Để giải quyết các thách thức trong ước lượng trạng thái SoC của Pin Lithium-Ion, bộ lọc Kalman mở rộng (Extended Kalman Filter - EKF) đã được chứng minh là một công cụ hiệu quả. EKF là một thuật toán đệ quy ước lượng trạng thái của hệ thống phi tuyến dựa trên các phép đo và mô hình hệ thống. Trong ứng dụng ước lượng trạng thái SoC, EKF sử dụng mô hình mạch điện tương đương của pin và các phép đo điện áp pin, dòng điện pin để ước lượng SoC. EKF có khả năng xử lý nhiễu và sự không chắc chắn trong các phép đo và mô hình, giúp cải thiện độ chính xác của ước lượng trạng thái SoC. Các phương pháp xác định SoC như phương pháp đếm Coulomb, phương pháp điện áp hở mạch, thực hiện theo nguyên tắc vòng hở cho nên không thể tự hiệu chỉnh khi sai lệch xác định SoC trở lên lớn hơn. Chính vì vậy trong những năm gần đây các tác giả tập trung sử dụng bộ lọc Kalman để ước lượng trạng thái SoC vì bộ lọc Kalman có khả năng ước lượng trạng thái trong điều kiện có nhiễu.
3.1. Nguyên Lý Hoạt Động của Bộ Lọc Kalman Mở Rộng EKF
EKF hoạt động theo hai bước chính: dự đoán và cập nhật. Trong bước dự đoán, EKF sử dụng mô hình hệ thống để dự đoán trạng thái tiếp theo và ma trận hiệp phương sai của sai số ước lượng. Trong bước cập nhật, EKF sử dụng các phép đo mới nhất để hiệu chỉnh dự đoán và giảm sai số ước lượng. Quá trình này được lặp lại theo từng bước thời gian, cho phép EKF theo dõi trạng thái của hệ thống một cách liên tục.
3.2. Ưu Điểm của EKF trong Ước Lượng SoC so với các phương pháp khác
So với các phương pháp ước lượng trạng thái SoC khác như phương pháp đếm Coulomb và phương pháp điện áp hở mạch, EKF có nhiều ưu điểm vượt trội. EKF có khả năng xử lý nhiễu tốt hơn, cung cấp ước lượng chính xác hơn trong các điều kiện vận hành khác nhau và có khả năng thích ứng với sự thay đổi của các tham số pin. Tuy nhiên, EKF cũng có một số hạn chế, bao gồm độ phức tạp tính toán cao và yêu cầu mô hình hệ thống chính xác.
IV. Xây Dựng Mô Hình Pin Lithium Ion Cho Bộ Lọc Kalman EKF

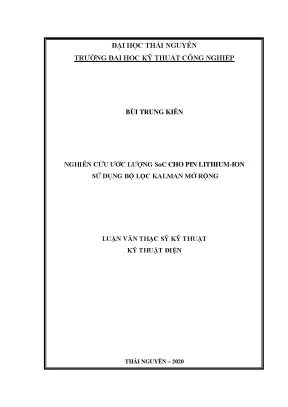

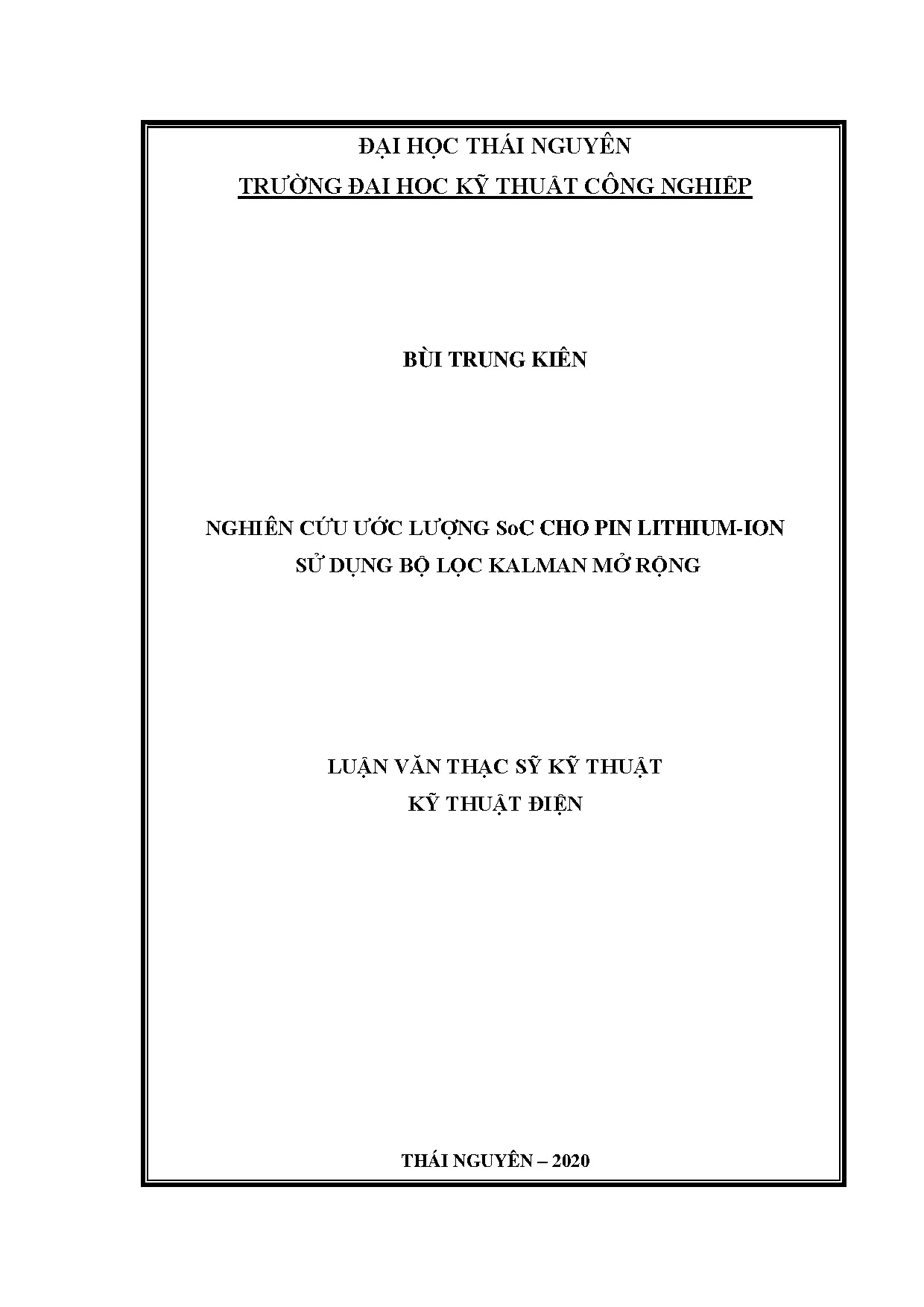

Để áp dụng EKF cho ước lượng trạng thái SoC, cần phải xây dựng một mô hình mạch điện tương đương phù hợp cho Pin Lithium-Ion. Mô hình này cần phải phản ánh chính xác các đặc tính điện hóa của pin, bao gồm điện áp hở mạch (OCV), điện trở trong và các hiệu ứng phân cực. Mô hình mạch điện tương đương thường bao gồm một nguồn điện áp lý tưởng (OCV) và một số điện trở và tụ điện. Theo luận văn của Bùi Trung Kiên, cần phải xây dựng mô hình cho pin Lithium Ion có xét đến các hiện tượng động học của Pin và nhiệt độ làm việc.
4.1. Các Loại Mô Hình Mạch Điện Tương Đương Equivalent Circuit Model ECM
Có nhiều loại mô hình mạch điện tương đương khác nhau cho Pin Lithium-Ion, từ đơn giản đến phức tạp. Mô hình bậc 1 chỉ bao gồm một điện trở và một tụ điện, trong khi mô hình bậc 2 bao gồm hai điện trở và hai tụ điện. Mô hình bậc cao có thể mô tả chính xác hơn các đặc tính điện hóa của pin, nhưng cũng đòi hỏi nhiều tham số hơn và phức tạp hơn về mặt tính toán. Việc lựa chọn mô hình phù hợp phụ thuộc vào ứng dụng cụ thể và yêu cầu về độ chính xác.
4.2. Xác Định Tham Số Mô Hình Pin OCV Điện Trở Trong ...
Để sử dụng mô hình mạch điện tương đương cho ước lượng trạng thái SoC, cần phải xác định các tham số của mô hình, bao gồm OCV, điện trở trong và các hằng số thời gian. Các tham số này có thể được xác định bằng các phương pháp thí nghiệm như phương pháp phóng điện xung và phương pháp phân tích trở kháng điện hóa. Việc xác định chính xác các tham số mô hình là rất quan trọng để đảm bảo độ chính xác của ước lượng trạng thái SoC.
V. Đánh Giá Hiệu Suất Ước Lượng SoC Bằng EKF Kết Quả
Hiệu suất của bộ lọc Kalman mở rộng trong ước lượng trạng thái SoC có thể được đánh giá bằng cách so sánh kết quả ước lượng với giá trị thực tế của SoC. Các chỉ số đánh giá thường được sử dụng bao gồm sai số trung bình, sai số trung bình bình phương và sai số cực đại. Ngoài ra, độ ổn định và độ hội tụ của thuật toán cũng là những yếu tố quan trọng cần được xem xét. Kết quả của Bùi Trung Kiên qua sát SoC và sai lệch ước lượng trạng thái SoC cho thấy khả năng của bộ lọc Kalman.
5.1. Các Kịch Bản Thử Nghiệm Đánh Giá Ví dụ Chu Kỳ Sạc Xả khác nhau
Để đánh giá hiệu suất của EKF một cách toàn diện, cần phải thực hiện các thử nghiệm trong các kịch bản vận hành khác nhau. Các kịch bản này có thể bao gồm các chu kỳ sạc/xả khác nhau, các mức nhiệt độ khác nhau và các điều kiện tải khác nhau. Việc đánh giá hiệu suất trong các kịch bản khác nhau cho phép xác định điểm mạnh và điểm yếu của thuật toán và đưa ra các cải tiến phù hợp.
5.2. Phân Tích Sai Số Ước Lượng và Các Yếu Tố Ảnh Hưởng
Phân tích sai số ước lượng trạng thái SoC là rất quan trọng để hiểu rõ các yếu tố ảnh hưởng đến hiệu suất của EKF. Các yếu tố này có thể bao gồm nhiễu trong các phép đo, sai số trong mô hình pin và sự không chắc chắn trong các tham số mô hình. Việc xác định các yếu tố ảnh hưởng lớn nhất đến sai số ước lượng cho phép tập trung nỗ lực vào việc cải thiện độ chính xác của mô hình và giảm thiểu nhiễu.
VI. Kết Luận và Hướng Phát Triển Ước Lượng SoC Tương Lai
Bài toán ước lượng trạng thái SoC cho Pin Lithium-Ion là một lĩnh vực nghiên cứu quan trọng với nhiều ứng dụng thực tế. Bộ lọc Kalman mở rộng là một công cụ hiệu quả để giải quyết bài toán này, nhưng vẫn còn nhiều thách thức cần được vượt qua. Các hướng phát triển trong tương lai có thể bao gồm việc sử dụng các mô hình pin phức tạp hơn, tích hợp các thuật toán học máy để cải thiện độ chính xác và phát triển các phương pháp ước lượng trạng thái SoC thích ứng có thể theo dõi và bù đắp cho sự lão hóa pin. Trong khi đó đối với gói pin lithium, việc ước lượng trạng thái SoC vẫn là một bài toán đang thu hút nhiều người quan tâm trong những năm gần đây.
6.1. Các Phương Pháp Ước Lượng SoC Dựa Trên Học Máy Machine Learning
Các thuật toán học máy như mạng nơ-ron và máy học tăng cường đang ngày càng được sử dụng rộng rãi trong ước lượng trạng thái SoC. Các thuật toán này có khả năng học từ dữ liệu và xây dựng các mô hình dự đoán phức tạp, giúp cải thiện độ chính xác và độ ổn định của ước lượng trạng thái SoC. Tuy nhiên, việc áp dụng các thuật toán học máy cũng đòi hỏi lượng dữ liệu lớn và khả năng xử lý tính toán mạnh mẽ.
6.2. Ứng Dụng Ước Lượng SoC Trong Quản Lý Năng Lượng Thông Minh
Ước lượng trạng thái SoC đóng vai trò quan trọng trong việc quản lý năng lượng thông minh trong các hệ thống sử dụng Pin Lithium-Ion. Bằng cách cung cấp thông tin chính xác về trạng thái pin, ước lượng trạng thái SoC cho phép tối ưu hóa quá trình sạc và xả, kéo dài tuổi thọ pin và giảm thiểu chi phí vận hành. Ngoài ra, ước lượng trạng thái SoC còn cho phép dự đoán và ngăn chặn các sự cố liên quan đến pin, đảm bảo an toàn và tin cậy cho hệ thống.
