• Tác giả: Nguyễn Viết Xuân
• Người hướng dẫn: Tiến Sĩ Nguyễn Việt Hưng
• Trường học: Đại học GTVT
• Chuyên ngành: Kỹ thuật xây dựng
• Đề tài: Nghiên cứu ứng xử hệ tường chắn đất MSE trong xây dựng đường ô tô và đô thị
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

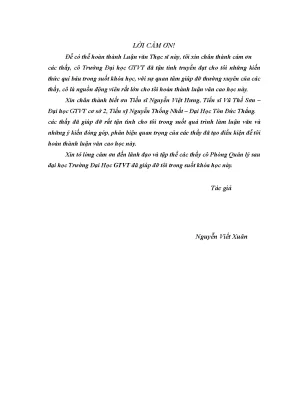

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỤC LỤC
• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• PHẦN MỞ ĐẦU
• 0.1. Mục tiêu nghiên cứu
• 0.2. Đối tượng nghiên cứu
• 0.3. Phạm vi nghiên cứu
• 0.4. Phương pháp nghiên cứu
• 0.5. Phương pháp luận nghiên cứu khoa học
• 0.5.1. Nghiên cứu cơ sở lý thuyết
• 0.5.2. Nghiên cứu bằng thực nghiệm
• 0.5.2.1. Phương pháp cân bằng giới hạn
• 0.5.2.2. Phương pháp phần tử hữu hạn (PTHH)
• 0.5.2.3. Mô hình Mohr – Coulomb
• 0.5.2.4. Phương pháp “giảm sức chống cắt”
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT TÍNH TOÁN TƯỜNG CHẮN ĐẤT ỔN ĐỊNH CƠ HỌC
• 1.1. Nguyên lý đất có cốt về mặt cơ học
• 1.1.1. Sự phá hoại của đất khi không có cốt
• 1.1.2. Vai trò của cốt trong đất
• 1.1.3. Sự neo bám giữa cốt và đất
• 1.2. Những phương pháp tính toán
• 1.2.1. Phân tích ứng suất làm việc của kết cấu tường MSE
• 1.2.2. Phân tích cân bằng giới hạn
• 1.2.3. Đánh giá biến dạng
• 1.2.4. Phương pháp thiết kế cốt không dãn
• 1.2.5. Phương pháp thiết kế, cốt dãn
• 1.3. Ổn định bên ngoài
• 1.3.1. Định nghĩa kích thước hình học của tường và thuộc tính của đất
• 1.3.2. Lựa chọn tiêu chuẩn thể hiện
• 1.3.3. Định kích thước sơ bộ
• 1.3.4. Áp lực đất cho ổn định bên ngoài
• 1.3.5. Ổn định trượt
• 1.3.6. Phá hoại do khả năng chịu tải
• 1.3.7. Ổn định tổng thể
• 1.4. Ổn định bên trong
• 1.4.1. Mặt trượt cực hạn
• 1.4.2. Tính toán lực kéo lớn nhất trong những lớp cốt
• 1.4.3. Ổn định bên trong tương ứng với phá hoại kéo tuột
• 1.5. Tổng quan các phương pháp nghiên cứu đã được thực hiện
• 2. CHƯƠNG II: PHƯƠNG PHÁP TÍNH TOÁN TƯỜNG CHẮN ĐẤT ỔN ĐỊNH CƠ HỌC
• 2.1. Phương pháp cân bằng giới hạn
• 2.2. Phương pháp phần tử hữu hạn (PTHH)
• 2.2.1. Lý thuyết ứng suất - biến dạng
• 2.2.2. Chương trình phần tử hữu hạn PLAXIS
• 2.3. Mô hình Mohr-Coulomb
• 2.4. Phương pháp giảm sức chống cắt trong phân tích ổn định
• 3. CHƯƠNG III: PHÂN TÍCH ỨNG XỬ CỦA HỆ TƯỜNG CHẮN ĐẤT ỔN ĐỊNH CƠ HỌC
• 3.1. Phân tích tường MSE bằng phương pháp phần tử hữu hạn
• 3.1.1. Mô tả mô hình
• 3.1.2. Phương pháp mô hình
• 3.1.3. Thuộc tính vật liệu
• 3.1.4. Phạm vi nghiên cứu
• 3.2. Kết quả phân tích tường MSE bằng phương pháp phần tử hữu hạn
• 3.2.1. Cơ chế phá hoại của tường MSE
• 3.2.1.1. Mô tả cơ chế phá hoại
• 3.2.1.2. Dạng phá hoại bên ngoài
• 3.2.1.3. Dạng phá hoại trượt sâu
• 3.2.1.4. Dạng phá hoại hỗn hợp
• 3.2.1.5. Dạng phá hoại mối nối
• 3.2.2. Ảnh hưởng của khoảng cách cốt lên cơ chế phá hoại
• 3.2.2.1. Ảnh hưởng của độ cứng cốt lên cơ chế phá hoại như là một hàm của khoảng cách cốt
• 3.2.2.2. Ảnh hưởng của độ cứng nền lên cơ chế phá hoại như là một hàm của khoảng cách cốt
• 3.2.2.3. Ảnh hưởng của chiều dài cốt lên nội lực của cốt và ổn định của tường
• 3.2.3. Phân tích tường MSE bằng phương pháp cân bằng giới hạn, sử dụng tiêu chuẩn AASHTO98
• 3.2.4. So sánh kết quả phân tích tường MSE giữa phương pháp phần tử hữu hạn với phương pháp cân bằng giới hạn
• 3.2.4.1. Bề mặt trượt cực hạn và hệ số ổn định nhỏ nhất
• 3.2.4.2. Sự phân bố ứng suất nằm ngang trong đất và nội lực trong cốt
• PHẦN KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC TÍNH TOÁN

Tóm tắt

I. Giới thiệu về hệ tường chắn đất MSE

Hệ tường chắn đất MSE (Mechanically Stabilized Earth Walls) là một kết cấu chắn giữ bao gồm các tấm tường bao không chịu lực và vật liệu đất đắp được gia cường bằng các thanh cốt. Nghiên cứu ứng xử của hệ tường chắn này trong xây dựng đường ô tô và đô thị đã trở thành một chủ đề quan trọng trong lĩnh vực kỹ thuật xây dựng. Hệ thống này kết hợp hiệu quả giữa đất và cốt, tạo ra một khối nửa cứng có khả năng chịu tải và chuyển vị lớn. Thiết kế tường chắn đòi hỏi sự hiểu biết sâu sắc về kết cấu địa kỹ thuật và vật liệu xây dựng để đảm bảo an toàn công trình.

1.1. Lịch sử phát triển

Khái niệm về hệ tường chắn đất MSE đã được chính thức hóa từ năm 1969 bởi Henry Vidal, một kỹ sư người Pháp. Ông đã phát triển phương pháp tính toán hợp lý cho đất gia cường, tạo nền tảng cho các ứng dụng hiện đại. Công trình giao thông và đô thị đã áp dụng rộng rãi hệ thống này nhờ khả năng chịu tải và tính linh hoạt trong thiết kế. Phân tích kết cấu và kỹ thuật địa kỹ thuật đã giúp cải thiện hiệu quả và độ bền của các công trình sử dụng hệ tường chắn MSE.

1.2. Thành phần cơ bản

Hệ tường chắn MSE bao gồm ba thành phần chính: đất đắp, cốt gia cường, và tấm tường bao. Đất đắp thường là vật liệu rời với hàm lượng hạt mịn nhỏ hơn 15%. Cốt gia cường có thể là dải kim loại, vải địa kỹ thuật, hoặc lưới thép. Tấm tường bao có vai trò bảo vệ bề mặt và chống lở đất. Vật liệu xây dựng và kỹ thuật thiết kế đóng vai trò quan trọng trong việc đảm bảo tính ổn định và độ bền của hệ thống.

II. Phương pháp nghiên cứu ứng xử của hệ tường chắn MSE

Nghiên cứu ứng xử của hệ tường chắn MSE được thực hiện thông qua các phương pháp phân tích kết cấu và kỹ thuật địa kỹ thuật. Phương pháp cân bằng giới hạn và phần tử hữu hạn (FEM) được sử dụng để đánh giá độ ổn định và biến dạng của hệ thống. Mô hình Mohr-Coulomb được áp dụng để mô tả ứng xử đàn dẻo của đất. Phân tích kết cấu giúp dự đoán các cơ chế phá hoại và đánh giá an toàn công trình.

2.1. Phương pháp cân bằng giới hạn

Phương pháp cân bằng giới hạn tập trung vào việc xác định bề mặt trượt cực hạn và hệ số an toàn nhỏ nhất. Phương pháp này giả định rằng ứng suất cắt huy động bằng nhau trên toàn bộ bề mặt trượt. Phân tích ổn định được thực hiện thông qua các cung trượt giả định, giúp đánh giá độ ổn định của hệ tường chắn MSE. Kỹ thuật xây dựng và thiết kế tường chắn được cải thiện dựa trên kết quả phân tích này.

2.2. Phương pháp phần tử hữu hạn

Phương pháp phần tử hữu hạn (FEM) cho phép mô hình hóa chính xác ứng xử của hệ tường chắn MSE trong quá trình xây dựng và vận hành. Phương pháp này xem xét ảnh hưởng tương quan giữa đất và kết cấu, dự đoán biến dạng và cơ chế phá hoại. Phân tích kết cấu và kỹ thuật địa kỹ thuật được kết hợp để đảm bảo tính chính xác và độ tin cậy của kết quả nghiên cứu.

III. Ứng dụng và đánh giá thực tiễn

Hệ tường chắn đất MSE được ứng dụng rộng rãi trong xây dựng đường ô tô và đô thị nhờ khả năng chịu tải và tính linh hoạt trong thiết kế. Nghiên cứu ứng xử của hệ thống này giúp cải thiện hiệu quả và độ bền của các công trình. Phân tích kết cấu và kỹ thuật địa kỹ thuật đóng vai trò quan trọng trong việc đảm bảo an toàn công trình và quản lý dự án xây dựng.

3.1. Ứng dụng trong xây dựng đường ô tô

Trong xây dựng đường ô tô, hệ tường chắn MSE được sử dụng để ổn định mái dốc và chống lở đất. Phân tích kết cấu và kỹ thuật địa kỹ thuật giúp đánh giá độ ổn định và hiệu quả của hệ thống. Thiết kế tường chắn được tối ưu hóa để đáp ứng các yêu cầu kỹ thuật và đảm bảo an toàn công trình.

3.2. Ứng dụng trong xây dựng đô thị

Trong xây dựng đô thị, hệ tường chắn MSE được sử dụng để ổn định các công trình cao tầng và hạ tầng đô thị. Nghiên cứu ứng xử của hệ thống này giúp cải thiện hiệu quả và độ bền của các công trình. Phân tích kết cấu và kỹ thuật địa kỹ thuật đóng vai trò quan trọng trong việc đảm bảo an toàn công trình và quản lý dự án xây dựng.

Nội dung chính

Tổng quan nghiên cứu

Tường chắn đất ổn định cơ học (Mechanical Stabilized Earth Walls - MSE) là một giải pháp kết cấu quan trọng trong xây dựng hạ tầng giao thông và công trình dân dụng, với khả năng chịu tải và chuyển vị đáng kể nhờ sự kết hợp giữa đất đắp và các thanh gia cường. Theo ước tính, việc ứng dụng tường MSE đã trở nên phổ biến trên toàn cầu, đặc biệt trong các công trình cầu đường và đê điều. Tuy nhiên, các phương pháp tính toán hiện tại vẫn tồn tại những hạn chế, đặc biệt là trong việc đánh giá ảnh hưởng của khoảng cách giữa các lớp cốt, độ cứng của cốt và nền móng đến cơ chế phá hoại và ổn định của tường.

Mục tiêu nghiên cứu của luận văn là phân tích ảnh hưởng của khoảng cách cốt đến ứng xử của tường MSE với tấm tường bao lắp ghép, đồng thời xem xét tác động của độ cứng cốt, chiều dài cốt và độ cứng nền móng. Nghiên cứu sử dụng phương pháp cân bằng giới hạn và phương pháp phần tử hữu hạn, áp dụng các chương trình tính toán Slope/W và Plaxis, nhằm đưa ra các dự đoán chính xác về cơ chế phá hoại và nội lực trong tường. Phạm vi nghiên cứu tập trung vào các loại đất nền yếu và tốt, hai loại cốt dãn và không dãn, trong điều kiện thực tế tại các công trình giao thông.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ an toàn và hiệu quả kinh tế của các công trình tường chắn đất, đồng thời cung cấp cơ sở khoa học cho việc thiết kế và thi công các công trình MSE phù hợp với điều kiện địa chất và tải trọng thực tế. Các chỉ số ổn định như hệ số an toàn bên trong, bên ngoài, trượt sâu và tổng thể được đánh giá chi tiết, góp phần hoàn thiện tiêu chuẩn thiết kế tường MSE trong nước và quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản trong cơ học đất và kết cấu đất có cốt, bao gồm:

• Nguyên lý đất có cốt về mặt cơ học: Đất gia cường bằng các lớp cốt chịu kéo tạo ra áp lực nở hông nội sinh, giúp tăng cường khả năng chịu lực và ổn định của khối đất. Áp lực này được giới hạn bởi sức chịu kéo của cốt, sức chống kéo tuột giữa đất và cốt, và sức chống cắt của đất.

• Mô hình Mohr-Coulomb: Mô hình đàn dẻo mô tả ứng xử của đất với các thông số chính gồm mô đun đàn hồi (E), hệ số Poisson (ν), lực dính (c), góc ma sát trong (φ) và góc dãn nở (ψ). Mô hình này được sử dụng để phân tích ứng suất và biến dạng trong đất gia cường.

• Phương pháp cân bằng giới hạn (Limit Equilibrium Method - LEM): Phân tích ổn định bên trong và bên ngoài của tường MSE dựa trên giả thiết mặt trượt cực hạn, xác định hệ số an toàn chống trượt, lật và phá hoại khả năng chịu tải.

• Phương pháp phần tử hữu hạn (Finite Element Method - FEM): Sử dụng chương trình Plaxis để mô phỏng ứng xử thực tế của tường MSE, bao gồm phân bố ứng suất, biến dạng và cơ chế phá hoại, cho phép đánh giá ảnh hưởng của các yếu tố như khoảng cách cốt, độ cứng cốt và nền móng.

Các khái niệm chính bao gồm: hệ số áp lực đất chủ động (Ka), hệ số ma sát giữa đất và cốt (μ*), lực kéo tuột tổng hợp (Pkt), chiều dài cốt (L), và các cơ chế phá hoại bên trong (đứt cốt, kéo tuột) và bên ngoài (trượt phẳng, lật, phá hoại khả năng chịu tải).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô hình kết hợp lý thuyết và thực nghiệm số:

• Nguồn dữ liệu: Thu thập thông số kỹ thuật đất nền, đất gia cường, vật liệu cốt và tấm tường bao từ các tài liệu chuyên ngành và kết quả thí nghiệm kéo tuột, cắt trực tiếp.

• Phương pháp phân tích: Áp dụng phương pháp cân bằng giới hạn với chương trình Slope/W để tính toán hệ số an toàn và xác định mặt trượt cực hạn. Đồng thời, sử dụng phương pháp phần tử hữu hạn với Plaxis để mô phỏng ứng xử thực tế của tường MSE, phân tích ảnh hưởng của khoảng cách cốt, độ cứng cốt và nền móng.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng thời gian một năm, bao gồm giai đoạn thu thập dữ liệu, xây dựng mô hình, phân tích số liệu và so sánh kết quả giữa hai phương pháp.

• Cỡ mẫu và chọn mẫu: Mô hình số được xây dựng dựa trên các trường hợp điển hình với các thông số đất và cốt đại diện cho điều kiện thực tế tại các công trình giao thông. Các trường hợp nghiên cứu được lựa chọn nhằm phản ánh đa dạng các điều kiện về khoảng cách cốt, độ cứng và chiều dài cốt.

Phương pháp luận này cho phép đánh giá toàn diện và chính xác các yếu tố ảnh hưởng đến ổn định và ứng xử của tường MSE, đồng thời cung cấp cơ sở để cải tiến phương pháp thiết kế hiện hành.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của khoảng cách cốt đến cơ chế phá hoại: Kết quả phân tích cho thấy khi khoảng cách cốt tăng, cơ chế phá hoại chuyển từ dạng hỗn hợp sang dạng phá hoại bên trong do kéo tuột hoặc đứt cốt. Cụ thể, với khoảng cách cốt nhỏ hơn 0,7 lần chiều cao tường, hệ số an toàn bên trong đạt trên 1,3, đảm bảo ổn định; khi khoảng cách vượt quá giá trị này, hệ số an toàn giảm xuống dưới 1,1, tiềm ẩn nguy cơ phá hoại.

2. Ảnh hưởng của độ cứng cốt: Độ cứng cốt càng lớn giúp tăng khả năng chịu kéo và giảm biến dạng ngang của tường. Mô phỏng FEM cho thấy với cốt có độ cứng cao, ứng suất kéo trong cốt giảm khoảng 15-20% so với cốt có độ cứng thấp, đồng thời hệ số an toàn bên trong tăng trung bình 10%.

3. Ảnh hưởng của độ cứng nền móng: Nền móng có độ cứng cao giúp giảm chuyển vị và tăng hệ số an toàn tổng thể của tường MSE. So sánh giữa nền đất yếu và nền đất tốt cho thấy hệ số an toàn tổng thể tăng từ khoảng 1,1 lên 1,35 khi chuyển từ nền yếu sang nền tốt.

4. Ảnh hưởng của chiều dài cốt: Chiều dài cốt ảnh hưởng trực tiếp đến nội lực kéo lớn nhất trong cốt và khả năng ổn định bên trong. Khi chiều dài cốt đạt trên 0,7 lần chiều cao tường, lực kéo lớn nhất giảm khoảng 12%, đồng thời hệ số an toàn bên trong tăng lên trên 1,3.

5. So sánh phương pháp FEM và cân bằng giới hạn: Kết quả phân tích cho thấy phương pháp phần tử hữu hạn mô phỏng chính xác hơn sự phân bố ứng suất và biến dạng trong tường MSE, đặc biệt trong các trường hợp có khoảng cách cốt nhỏ và nền móng yếu. Hệ số an toàn tính bằng FEM thường thấp hơn khoảng 5-8% so với phương pháp cân bằng giới hạn, phản ánh tính thực tế hơn của mô hình FEM.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do khoảng cách cốt ảnh hưởng đến sự liên kết giữa các lớp đất gia cường, từ đó thay đổi cơ chế phá hoại. Khoảng cách cốt nhỏ tạo thành vật liệu hỗn hợp đồng nhất, hạn chế biến dạng dẻo và tăng khả năng chịu kéo của cốt. Độ cứng cốt và nền móng đóng vai trò quan trọng trong việc truyền tải lực và hạn chế chuyển vị, phù hợp với các nghiên cứu trước đây về đất có cốt và tường MSE.

So với các nghiên cứu trong ngành, kết quả này củng cố quan điểm rằng việc thiết kế tường MSE cần xem xét kỹ lưỡng các yếu tố về khoảng cách cốt và đặc tính vật liệu cốt, thay vì chỉ dựa vào phương pháp cân bằng giới hạn truyền thống. Việc sử dụng mô hình phần tử hữu hạn giúp dự báo chính xác hơn các ứng xử thực tế, từ đó nâng cao độ an toàn và hiệu quả kinh tế của công trình.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh hệ số an toàn theo khoảng cách cốt, đồ thị phân bố ứng suất kéo trong cốt theo độ cứng cốt, và bảng so sánh kết quả giữa hai phương pháp phân tích, giúp minh họa rõ ràng các ảnh hưởng và xu hướng nghiên cứu.

Đề xuất và khuyến nghị

1. Tối ưu hóa khoảng cách cốt: Khuyến nghị thiết kế khoảng cách cốt không vượt quá 0,7 lần chiều cao tường để đảm bảo ổn định bên trong và giảm nguy cơ phá hoại. Chủ thể thực hiện: kỹ sư thiết kế công trình; Thời gian: áp dụng ngay trong các dự án hiện tại.

2. Sử dụng cốt có độ cứng phù hợp: Ưu tiên lựa chọn vật liệu cốt có độ cứng cao nhằm giảm ứng suất kéo và biến dạng ngang, nâng cao tuổi thọ công trình. Chủ thể thực hiện: nhà thầu thi công và nhà cung cấp vật liệu; Thời gian: trong giai đoạn chuẩn bị vật liệu.

3. Gia cố nền móng yếu: Áp dụng các biện pháp gia cố nền như chèn cát, cọc đá hoặc gia tải trước để tăng độ cứng nền, giảm chuyển vị và tăng hệ số an toàn tổng thể. Chủ thể thực hiện: nhà thầu thi công; Thời gian: trước khi thi công tường MSE.

4. Áp dụng mô hình phần tử hữu hạn trong thiết kế: Khuyến khích sử dụng phần mềm FEM như Plaxis để phân tích chi tiết ứng xử tường MSE, đặc biệt trong các dự án có điều kiện địa chất phức tạp. Chủ thể thực hiện: kỹ sư thiết kế và tư vấn; Thời gian: trong giai đoạn thiết kế và thẩm định dự án.

5. Nghiên cứu tiếp tục về ảnh hưởng của các yếu tố khác: Đề xuất nghiên cứu sâu hơn về ảnh hưởng của tải trọng động, điều kiện mực nước ngầm và các loại cốt mới nhằm hoàn thiện phương pháp thiết kế. Chủ thể thực hiện: các viện nghiên cứu và trường đại học; Thời gian: kế hoạch nghiên cứu dài hạn.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình giao thông: Nghiên cứu cung cấp cơ sở khoa học để tối ưu hóa thiết kế tường chắn đất, nâng cao độ an toàn và tiết kiệm chi phí.

2. Nhà thầu thi công và giám sát: Hiểu rõ các yếu tố ảnh hưởng đến ổn định tường MSE giúp kiểm soát chất lượng thi công và lựa chọn vật liệu phù hợp.

3. Chuyên gia tư vấn địa kỹ thuật: Cung cấp phương pháp phân tích hiện đại, hỗ trợ đánh giá chính xác điều kiện địa chất và đề xuất giải pháp gia cố nền móng.

4. Nhà nghiên cứu và sinh viên ngành xây dựng, cầu đường: Tài liệu tham khảo quý giá về lý thuyết, phương pháp và ứng dụng thực tiễn trong lĩnh vực đất có cốt và tường MSE.

Mỗi nhóm đối tượng có thể áp dụng kết quả nghiên cứu để nâng cao hiệu quả công việc, từ thiết kế, thi công đến nghiên cứu phát triển công nghệ mới trong xây dựng công trình đất có cốt.

Câu hỏi thường gặp

1. Tại sao khoảng cách cốt lại ảnh hưởng lớn đến ổn định tường MSE?
   Khoảng cách cốt quyết định tính liên tục và khả năng liên kết của đất gia cường. Khoảng cách nhỏ giúp tạo thành vật liệu hỗn hợp đồng nhất, hạn chế biến dạng dẻo và tăng sức chịu kéo của cốt, từ đó nâng cao hệ số an toàn bên trong.

2. Phương pháp phần tử hữu hạn có ưu điểm gì so với phương pháp cân bằng giới hạn?
   Phương pháp phần tử hữu hạn mô phỏng chính xác phân bố ứng suất và biến dạng trong tường MSE, cho phép dự báo cơ chế phá hoại và nội lực chi tiết hơn, đặc biệt trong điều kiện địa chất phức tạp và tải trọng không đồng nhất.

3. Làm thế nào để xác định độ cứng cốt phù hợp cho tường MSE?
   Độ cứng cốt được xác định dựa trên vật liệu sử dụng (thép, vải địa kỹ thuật, lưới thép), yêu cầu chịu kéo và biến dạng cho phép. Thí nghiệm kéo tuột và phân tích mô hình FEM giúp đánh giá và lựa chọn độ cứng tối ưu.

4. Có cần gia cố nền móng khi thi công tường MSE trên đất yếu không?
   Có, nền móng yếu có thể làm giảm hệ số an toàn tổng thể và tăng chuyển vị tường. Gia cố nền như chèn cát, cọc đá hoặc gia tải trước giúp tăng độ cứng nền, giảm biến dạng và nâng cao độ bền công trình.

5. Chiều dài cốt ảnh hưởng như thế nào đến nội lực trong tường?
   Chiều dài cốt đủ lớn giúp tăng khả năng neo bám giữa đất và cốt, giảm lực kéo lớn nhất trong cốt và tăng hệ số an toàn bên trong. Chiều dài cốt thường được khuyến nghị không nhỏ hơn 0,7 lần chiều cao tường.

Kết luận

• Tường chắn đất ổn định cơ học chịu ảnh hưởng lớn bởi khoảng cách cốt, độ cứng cốt, chiều dài cốt và độ cứng nền móng.
• Phương pháp phần tử hữu hạn cho kết quả phân tích chính xác hơn phương pháp cân bằng giới hạn truyền thống.
• Khoảng cách cốt tối ưu không vượt quá 0,7 lần chiều cao tường để đảm bảo ổn định bên trong và giảm nguy cơ phá hoại.
• Đề xuất áp dụng mô hình FEM trong thiết kế và gia cố nền móng yếu để nâng cao hiệu quả công trình.
• Hướng nghiên cứu tiếp theo tập trung vào ảnh hưởng tải trọng động và các loại cốt mới nhằm hoàn thiện tiêu chuẩn thiết kế tường MSE.

Để nâng cao chất lượng thiết kế và thi công tường MSE, các kỹ sư và nhà nghiên cứu nên áp dụng các kết quả và khuyến nghị từ nghiên cứu này, đồng thời tiếp tục cập nhật các phương pháp phân tích hiện đại.

Trích đoạn nội dung tài liệu

Chương I Trình bày tóm tắt cơ sở lý thuyết về đất có cốt, lý thuyết tính toán tường chắn đất ổn định cơ học và tổng quan những phương pháp nghiên cứu đã thực hiện. Chương II Trình bày về phương pháp tính toán tường MSE, trong đó trình bày tóm tắt về phương pháp cân bằng giới hạn và chi tiết của phương pháp Bishop trong phân tích ổn định. Phương pháp phần tử hữu hạn và phương pháp “giảm Phi- C” trong tính toán ổn định cũng được trình bày ở đây. Hai chương trình Slope/W và Plaxis được mô tả như là những công cụ chính để phân tích bài toán.

Ngoài ra, mô hình đất Mohr-Coulomb cũng được giới thiệu là mô hình được sử dụng trong phân tích bài toán. ~8~ Chương III Trình bày những phân tích ứng xử của tường MSE. Một loạt các trường hợp được phân tích để chỉ ra cơ chế phá hoại của tường MSE như một hàm của khoảng cách cốt, có xem xét đến ảnh hưởng của độ cứng của cốt và độ cứng của nền móng. Phân tích bằng phương pháp PTHH cũng xem xét ảnh hưởng của chiều dài cốt đến nội lực của cốt và ổn định của tường.

Ngoài ra, chương này cũng trình bày sự so sánh những dự đoán của chương trình Plaxis với những tính toán được thực hiện theo tiêu chuẩn AASHTO98, dựa trên phương pháp cân bằng giới hạn. Phần kết luận và kiến nghị Trình bày những kết luận rút ra từ những kết quả phân tích ở trên và đưa ra những kiến nghị cũng như những hướng nghiên cứu tiếp theo. ~9~ CHƯƠNG I: CƠ SỞ LÝ THUYẾT TÍNH TOÁN TƯỜNG CHẮN ĐẤT ỔN ĐỊNH CƠ HỌC 1.1 Giới thiệu: Chương này trình bày những nguyên tắc chung về nguyên lý đất có cốt, nó chi phối ứng xử của kết cấu đất có cốt và phát triển hệ thống những thống số thiết kế trong tường MSE; và trình bày chi tiết những hướng dẫn chung đơn giản và tổng quát cho tất cả hệ thống tường MSE. Nó được giới hạn đối với tường có mặt thẳng đứng và chiều dài cốt phân bố đều.

Chương này được sắp xếp theo thứ tự như sau: - Nguyên lý của đất có cốt về mặt cơ học - Tổng quan về phương pháp tính toán - Ổn định bên trong - Ổn định bên ngoài 1.2 Nguyên lý đất có cốt về mặt cơ học: 1.1 Sự phá hoại của đất khi không có cốt: Đất là một vật liệu rời, khi chịu ngoại lực tác dụng thì đất sẽ ổn định (không bị phá hoại cắt trượt) nếu trạng thái ứng suất ở bất kỳ điểm nào và theo hướng nào cũng nằm dưới đường bao phá hoại của các vòng tròn Mohr (hình 2. Theo vòng tròn Mohr ta có thể diễn giải các điều kiện khi đất ở vào trạng thái cân bằng giới hạn như sau: - Khi 3 < 1:    3   1. K p [ Dương Học Hải (Thiết kế và thi công tường chắn đất có cốt, 2004, tr.2) các ký hiệu có ý nghĩa như sau: , : ứng suất cắt và ứng suất pháp tại điểm đang xét theo hướng đang xét : Góc nội ma sát của đất c: Lực dính của đất 1, 3: ứng suất chính theo phương thẳng đứng và phương nằm ngang tại điểm đang xét K0, Ka, Kp: lần lượt là hệ số áp lực đất ở trạng thái tĩnh, hệ số áp lực đất chủ động và hệ số áp lực đất bị động Hình 2.1 Trạng thái ứng suất ở một điểm trong đất và đường bao phá hoại của vòng Mohr [Dương Học Hải (Thiết kế và thi công tường chắn đất có cốt, 2004, tr.1), với một loại đất có c,  đã biết, trị số 1 do ngoại lực gây ra càng lớn mà lúc đó 3 không đủ lớn thì đất sẽ bị phá hoại. Trong trường hợp có tường, ~ 11 ~ nếu áp lực hông dần dần giảm đi (tựa như lúc thân tường chống đỡ dịch chuyển ra phía ngoài) thì khi 3 giảm đến 3= OC , khối đất sẽ đạt đến trạng thái cân bằng giới hạn dẻo và bị phá hoại.

Do vậy đất là vật liệu không chịu được nén thuần tuý (khi 3 =0), không thể dùng làm vật liệu xây dựng các công trình chịu nén lớn nếu lực dính c có hạn và nếu không có biện pháp điều chỉnh trạng thái ứng suất (làm tăng áp lực nở hông 3). Ngược lại, theo (2.2), nếu 3 càng lớn so với 1 thì đất cũng sẽ bị phá hoại. Trong trường hợp có tường, nếu áp lực hông 3 dần dần tăng lên (tựa như lúc chân tường chống đỡ dịch chuyển vào trong) thì khi đạt đến 3 = OD khối đất cũng bị phá hoại. Chính vì vậy ứng suất nhỏ nhất 3 ở (2.1) gọi là ứng suất (áp lực) chủ động với Ka là hệ số áp lực đất chủ động và 3 ở tình huống (2.2) gọi là ứng suất (áp lực) bị động với Kp là hệ số áp lực đất bị động.

K p thì đất chưa đạt tới trạng thái cân bằng giới hạn và lúc này 3 nằm giữa áp lực đất chủ động và áp lực đất bị động, đất không dịch chuyển và ở trạng thái tĩnh với hệ số áp lực đất ở trạng thái tĩnh K0 (Ka< K0< Kp).2 Vai trò của cốt trong đất: Vai trò của cốt chính là nhằm tạo ra áp lực hông 3 ngay từ bên trong khối đất có bố trí cốt (3 không phải do ngoại lực gây ra). Điều này cũng tương đương với việc tạo ra được lực dính c lớn hơn bên trong khối đất. Xét một khối đất có những lớp cốt nằm ngang bố trí đủ gần nhau như hình 2.2 Vai trò của cốt là hạn chế nở ngang khi chịu lực tác dụng thẳng đứng Khi khối đất chịu nén theo phương thẳng đứng với áp lực 1, nếu không có cốt (3 = 0) đất sẽ bị phá hoại vì nở hông tự do. Nhưng khi có bố trí cốt (khối đất bị kẹp giữa 2 lớp cốt) và giả thiết giữa cốt và đất có đủ sức neo bám cần thiết (tức là đất và cốt bám chặt cùng chuyển vị với nhau) thì khi chịu nén, đất chỉ có thể chuyển vị ngang trong phạm vi chuyển vị ngang của cốt.

Vì môdul vật liệu cốt cao hơn rất ~ 12 ~ nhiều so với môdul biến dạng của đất nên trị số biến dạng ngang n của khối đất hầu như không đáng kể (n = 0) và do đó đất bị xem như chịu nén 3 trục có hạn chế nở hông với trị số áp lực nở hông 3: 3 = K.3) Trong đó: K: hệ số áp lực của đất, nếu ở trạng thái tĩnh (n = 0) thì K = K0 với K0 là hệ số áp lực đất ở trạng thái tĩnh. Theo Jaky(1944), K0 =1-sin. [Dương Học Hải (Thiết kế và thi công tường chắn đất có cốt, 2004, tr.13)] Áp lực nở hông 3 chính là do cốt tác dụng vào đất thông qua lực ma sát giữa đất và cốt. Khối đất sẽ ổn định nếu 3 không vượt quá sức chịu kéo của cốt làm cốt đứt hoặc không vượt quá sức neo bám giữa đất và cốt làm cốt bị tuột khỏi khối đất hoặc không vượt quá áp lực đất bị động làm đất bị phá hoại.

Như vậy, trị số 3 do cốt đặt trong đất tạo ra bị hạn chế bởi sức chịu kéo đứt của bản thân cốt, bởi sức chống kéo tuột cốt (phụ thuộc vào khả năng neo bám giữa đất và cốt) và bởi sức chống cắt trượt của đất. Bây giờ thử cho khối đất ở hình (2.2) chịu lực ngang thì rõ ràng trong trường hợp này cốt không có tác dụng hạn chế nở hông nữa và nếu muốn khối đất được ổn định thì lại phải bố trí các lớp cốt theo phương thẳng đứng. Chính vì vậy mà vật liệu đất có cốt là loại có tính dị hướng. Để thấy rõ thêm vai trò của cốt ta phân tích thêm trường hợp một khối đất có khả năng bị trượt theo một mặt nào đó như ở hình 2.3 Vai trò của cốt trong một khối đất có khả năng xảy ra trượt trên một mặt trượt S Trên hình 2.

mặt trượt S chia khối đất thành 2 phần A và B. Giả sử trên 1 diện tích dS nào đó của mặt trượt S, mảnh trượt A tác dụng lên mảnh trượt B một lực R 1. Nếu R1 làm với pháp tuyến của dS một góc lớn hơn góc nội ma sát  của đất thì tại đó sẻ xảy ra chuyển vị trượt. Để bảo đảm ổn định của cả khối đất thì phải bố trí cốt sao cho lực kéo của cốt F (do sức neo bám giữa cốt và đất tạo ra) hợp với R 1 thành một lực R2 (hình 2.3) có phương của R2 làm với pháp tuyến qua dS một góc nhỏ hơn .

Nếu trên toàn mặt trượt S đều bố trí cốt sao cho đảm bảo điều kiện nói trên thì 2 mảnh A và B sẽ gắn liền với nhau và khả năng trượt giữa chúng sẽ không xảy ra. Đây chính là nguyên lý cơ bản của đất có cốt. [Dương Học Hải (Thiết kế và thi công tường chắn đất có cốt, 2004, tr. Sự neo bám giữa cốt và đất: Như trên đã thấy, phải có đủ sức neo bám giữa đất và cốt thì mới có thể tạo ra áp lực hông 3 ngay từ bên trong khối đất có cốt, tức là tạo ra được sự truyền sức chịu kéo của cốt cho đất (giống như sự truyền sức chịu kéo của cốt thép cho bêtông).

Việc truyền lực giữa cốt và đất hay sự tạo ra sức neo bám giữa cốt và đất phụ thuộc vào cấu tạo hình dạng cốt và có 2 phương thức cơ bản là phương thức truyền lực thông qua ma sát giữa chúng và phương thức truyền thông qua sức cản bị động ~ 14 ~ của đất. Đối với các loại cốt như cốt dạng đai mỏng, cốt dạng tấm, cốt dạng khung (2.4), dạng lưới, dạng mạng (như lưới hoặc mạng polime địa kỹ thuật - geogrid), tất cả đều truyền lực thông qua ma sát. Nhưng chỉ những loại cốt dạng khung, dạng lưới, dạng mạng là các loại cốt có các phần tử cốt vuông góc với phương truyền lực kéo thì mới có thêm phương thức truyền lực thông qua sức cản bị động của đất (tức là mới co hiệu ứng neo), hình 2.4 Cốt dạng lưới thép tròn tạo ra sức cản bị động của đất nhờ có các thanh cốt bố trí vuông góc với phương truyền lực Pp. Cơ cấu truyền lực thông qua ma sát giữa cốt và đất được miêu tả ở hình 2.5 Cơ cấu truyền lực thông qua ma sát giữa cốt và đất Phân tích sự cân bằng của một đoạn nhỏ đất có cốt dl với bề rộng b, ta có thể thấy lực truyền qua dl sẽ là: dT = T2 - T1 = 2bdl.
