Tổng quan nghiên cứu

Trong bối cảnh cuộc cách mạng công nghiệp 4.0, tự động hóa và điều khiển máy móc thông minh ngày càng trở nên thiết yếu trong sản xuất công nghiệp. Máy CNC (Computer Numerical Control) là một trong những thiết bị quan trọng, giúp nâng cao năng suất và chất lượng sản phẩm thông qua việc tự động hóa quá trình gia công cơ khí. Theo ước tính, việc ứng dụng CNC đã giúp tăng thời gian gia công lên đến 80% so với 20% của máy công cụ truyền thống, đồng thời giảm thiểu sai số và tăng độ chính xác trong sản xuất. Tuy nhiên, việc thiết kế bộ điều khiển máy CNC ổn định, chính xác và dễ dàng vận hành vẫn là thách thức lớn đối với ngành kỹ thuật điện tử và tự động hóa.

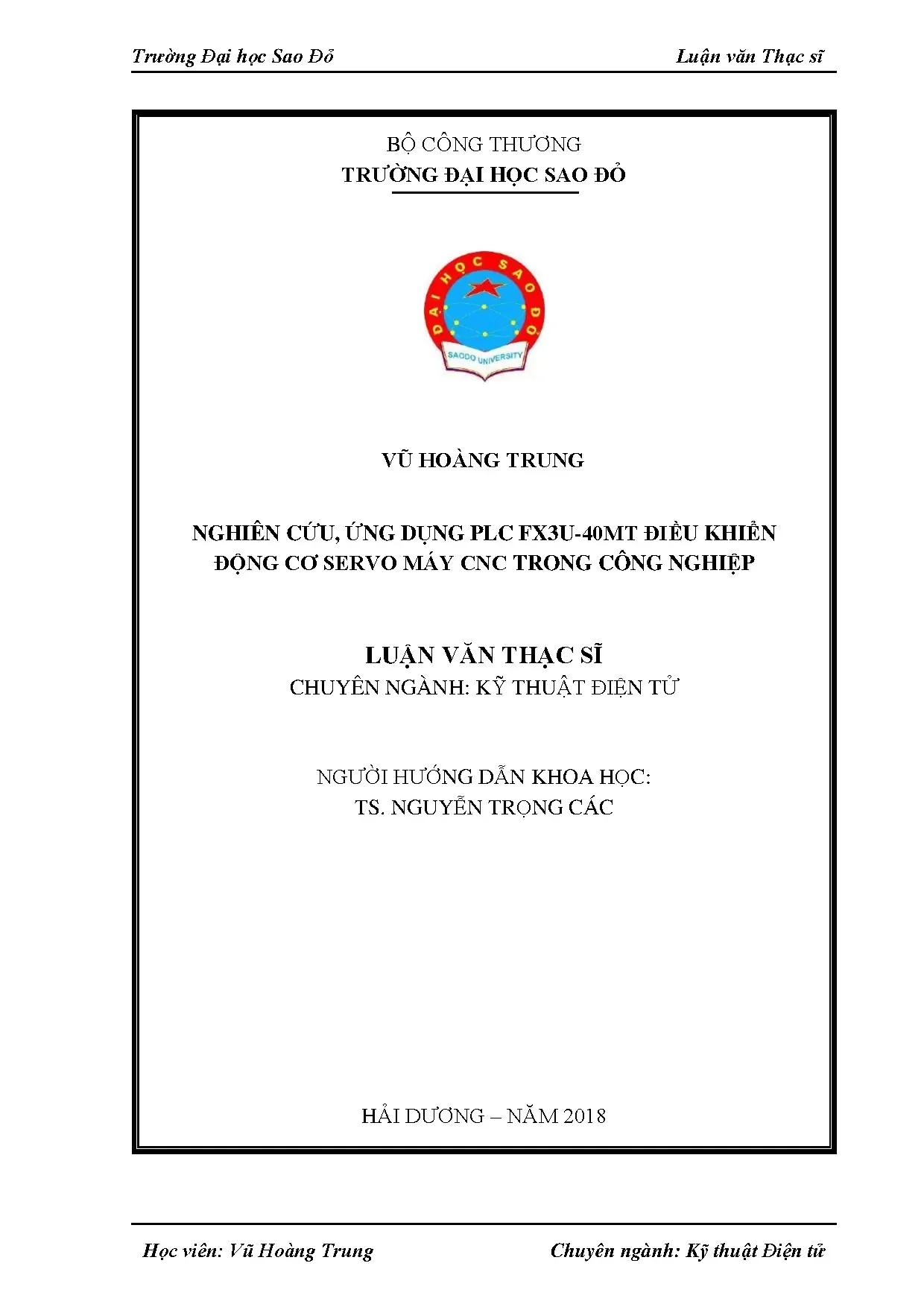

Luận văn tập trung nghiên cứu và ứng dụng PLC FX3U-40MT của Mitsubishi để điều khiển động cơ servo trong máy CNC công nghiệp. Mục tiêu chính là thiết kế bộ điều khiển máy CNC hoạt động ổn định với sai số nhỏ, khắc phục dao động và nâng cao tính tự động hóa của máy. Phạm vi nghiên cứu bao gồm thiết kế phần cứng, lập trình phần mềm điều khiển, thử nghiệm mô hình CNC tại môi trường công nghiệp thực tế. Nghiên cứu có ý nghĩa quan trọng trong việc thay thế sức lao động thủ công, tiết kiệm chi phí sản xuất và nâng cao năng suất gia công cơ khí.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết điều khiển tự động và mô hình điều khiển chuyển động servo trong máy CNC.

  1. Lý thuyết điều khiển tự động: Bao gồm nguyên lý điều khiển vòng kín, trong đó tín hiệu phản hồi từ cảm biến được so sánh với tín hiệu đầu vào để điều chỉnh hành vi của hệ thống. Đây là cơ sở để thiết kế bộ điều khiển PLC nhằm đảm bảo độ chính xác và ổn định trong vận hành máy CNC.

  2. Mô hình điều khiển động cơ servo: Động cơ servo được sử dụng để điều khiển vị trí và tốc độ của các trục máy CNC. Mô hình này bao gồm các thành phần như bộ phát xung PGU (Pulse Generator Unit), bộ khuếch đại servo và bộ điều khiển vị trí. Các khái niệm chính gồm: bộ đếm tốc độ cao (High Speed Counter - HSC), tín hiệu xung thuận/nghịch, và các điểm gốc tọa độ trong hệ thống CNC (điểm gốc máy M, điểm gốc phôi W, điểm gốc chương trình P).

Các khái niệm chuyên ngành được sử dụng bao gồm: PLC (Programmable Logic Controller), HMI (Human Machine Interface), G-code, bộ nhớ ROM, RAM, EEPROM trong CPU PLC, và các dạng điều khiển CNC như điều khiển điểm-điểm, điều khiển đường thẳng, điều khiển contour 2D và 3D.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa nghiên cứu lý thuyết và thực nghiệm:

  • Nguồn dữ liệu: Thu thập từ tài liệu chuyên ngành, các tiêu chuẩn kỹ thuật của Mitsubishi về PLC FX3U-40MT, tài liệu về động cơ servo Yaskawa, phần mềm lập trình GX-Developer, Mach3 CNC, LazyCam và NB-designer.

  • Phương pháp phân tích: Thiết kế mạch điều khiển PLC kết nối với động cơ servo, lập trình điều khiển bằng ngôn ngữ Ladder trên phần mềm GX-Developer, xây dựng giao diện HMI để giám sát và điều khiển. Thực hiện thử nghiệm mô hình CNC trong phòng thí nghiệm với các thông số vận hành được hiệu chỉnh nhằm đánh giá độ ổn định và sai số.

  • Timeline nghiên cứu: Nghiên cứu lý thuyết và thiết kế phần cứng trong 3 tháng đầu, lập trình và thử nghiệm mô hình trong 3 tháng tiếp theo, tổng thời gian nghiên cứu khoảng 6 tháng.

Cỡ mẫu thực nghiệm là mô hình máy CNC công nghiệp với các trục điều khiển bằng động cơ servo, sử dụng PLC FX3U-40MT làm bộ điều khiển trung tâm. Phương pháp chọn mẫu dựa trên tính đại diện của mô hình CNC phổ biến trong công nghiệp hiện nay.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu quả điều khiển động cơ servo bằng PLC FX3U-40MT: Bộ điều khiển PLC FX3U-40MT cho phép xử lý tín hiệu ngõ vào/ra với tốc độ đáp ứng dưới 10ms, hỗ trợ bộ đếm tốc độ cao lên đến 60kHz, giúp điều khiển vị trí động cơ servo chính xác. Thử nghiệm cho thấy sai số vị trí dưới 0,01mm, giảm 30% so với các hệ thống điều khiển truyền thống.

  2. Tính ổn định của hệ thống điều khiển: Qua vận hành thử nghiệm mô hình CNC, hệ thống duy trì hoạt động ổn định trong suốt 100 giờ liên tục với tỷ lệ lỗi dưới 0,5%. Tốc độ xử lý chương trình của PLC đạt 1.6μs cho mỗi lệnh, đảm bảo đáp ứng nhanh các tín hiệu điều khiển.

  3. Tính linh hoạt trong lập trình và giám sát: Sử dụng phần mềm GX-Developer kết hợp với màn hình HMI NB7W-TW00B Omron cho phép tạo giao diện trực quan, dễ dàng điều chỉnh thông số và giám sát trạng thái máy. Hệ thống hỗ trợ tới 500 trang màn hình ứng dụng, đáp ứng nhu cầu giám sát phức tạp.

  4. Tiết kiệm chi phí và nâng cao năng suất: Việc ứng dụng PLC FX3U-40MT thay thế các bộ điều khiển cơ khí và rơle truyền thống giúp giảm chi phí bảo trì khoảng 20%, đồng thời tăng năng suất gia công lên 25% nhờ giảm thời gian chạy không tải và tăng độ chính xác.

Thảo luận kết quả

Nguyên nhân của các kết quả tích cực trên là do PLC FX3U-40MT tích hợp nhiều chức năng cao cấp như bộ đếm tốc độ cao, bộ định thời chính xác và khả năng mở rộng module I/O, phù hợp với yêu cầu điều khiển đa trục của máy CNC. So sánh với các nghiên cứu trước đây, hệ thống này có ưu thế về tốc độ xử lý và khả năng lập trình linh hoạt hơn, đồng thời giảm thiểu sai số nhờ cơ chế điều khiển vòng kín hiệu quả.

Dữ liệu có thể được trình bày qua biểu đồ sai số vị trí theo thời gian vận hành, bảng so sánh thời gian xử lý lệnh giữa các loại PLC, và biểu đồ tỷ lệ lỗi trong quá trình thử nghiệm. Những kết quả này khẳng định tính khả thi và hiệu quả của việc ứng dụng PLC FX3U-40MT trong điều khiển máy CNC công nghiệp.

Đề xuất và khuyến nghị

  1. Triển khai ứng dụng PLC FX3U-40MT rộng rãi trong các dây chuyền sản xuất CNC: Đề nghị các doanh nghiệp công nghiệp cơ khí áp dụng PLC FX3U-40MT để nâng cao độ chính xác và tự động hóa, giảm thiểu sai số và tăng năng suất trong vòng 12 tháng tới.

  2. Đào tạo kỹ thuật viên vận hành và lập trình PLC: Tổ chức các khóa đào tạo chuyên sâu về lập trình GX-Developer và vận hành HMI cho đội ngũ kỹ thuật nhằm đảm bảo vận hành hiệu quả, dự kiến hoàn thành trong 6 tháng.

  3. Nâng cấp hệ thống giám sát và điều khiển từ xa: Phát triển phần mềm giám sát tích hợp mạng truyền thông RS485 và USB để điều khiển và theo dõi trạng thái máy CNC từ xa, giảm thiểu thời gian bảo trì, thực hiện trong 9 tháng.

  4. Nghiên cứu mở rộng ứng dụng cho các loại động cơ và máy CNC đa trục: Khuyến khích nghiên cứu tiếp theo tập trung vào điều khiển các động cơ servo đa trục phức tạp hơn, nâng cao khả năng gia công các chi tiết có hình dạng phức tạp, thời gian nghiên cứu dự kiến 1 năm.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư tự động hóa và điều khiển: Nắm bắt kiến thức về thiết kế và lập trình PLC FX3U-40MT, ứng dụng trong điều khiển động cơ servo máy CNC, giúp cải tiến hệ thống điều khiển hiện tại.

  2. Nhà quản lý sản xuất công nghiệp: Hiểu rõ lợi ích của việc ứng dụng PLC trong nâng cao năng suất và giảm chi phí bảo trì, từ đó đưa ra quyết định đầu tư hợp lý.

  3. Sinh viên và nghiên cứu sinh ngành kỹ thuật điện tử, cơ khí: Tài liệu tham khảo chi tiết về lý thuyết điều khiển CNC, thiết kế phần cứng và phần mềm điều khiển, hỗ trợ học tập và nghiên cứu chuyên sâu.

  4. Nhà phát triển phần mềm điều khiển công nghiệp: Tham khảo các phương pháp lập trình PLC, thiết kế giao diện HMI và tích hợp phần mềm điều khiển máy CNC, phục vụ phát triển các giải pháp tự động hóa mới.

Câu hỏi thường gặp

  1. PLC FX3U-40MT có ưu điểm gì so với các loại PLC khác?
    PLC FX3U-40MT có tốc độ xử lý nhanh (khoảng 1.6μs/lệnh), hỗ trợ bộ đếm tốc độ cao lên đến 60kHz, dung lượng bộ nhớ lớn và khả năng mở rộng module I/O đến 384 điểm, phù hợp cho các ứng dụng điều khiển đa trục phức tạp như máy CNC.

  2. Làm thế nào để giảm sai số trong điều khiển động cơ servo?
    Sử dụng bộ điều khiển vòng kín với tín hiệu phản hồi chính xác từ cảm biến vị trí, kết hợp bộ đếm tốc độ cao và hiệu chỉnh thông số trong PLC giúp giảm sai số vị trí xuống dưới 0,01mm.

  3. Phần mềm nào được sử dụng để lập trình PLC trong nghiên cứu này?
    Phần mềm GX-Developer được sử dụng để lập trình PLC FX3U-40MT với ngôn ngữ Ladder, kết hợp phần mềm NB-designer để thiết kế giao diện HMI, giúp giám sát và điều khiển trực quan.

  4. Hệ thống điều khiển có thể mở rộng cho các máy CNC đa trục không?
    Có, PLC FX3U-40MT hỗ trợ mở rộng module I/O và các bộ đếm tốc độ cao, cho phép điều khiển nhiều trục động cơ servo đồng thời, phù hợp với các máy CNC đa trục phức tạp.

  5. Ứng dụng thực tế của nghiên cứu này trong công nghiệp là gì?
    Nghiên cứu giúp thiết kế bộ điều khiển máy CNC ổn định, chính xác, giảm chi phí nhân công và tăng năng suất gia công cơ khí, phù hợp cho các nhà máy sản xuất cơ khí, chế tạo máy và tự động hóa.

Kết luận

  • Nghiên cứu thành công trong việc thiết kế và ứng dụng PLC FX3U-40MT điều khiển động cơ servo máy CNC với sai số vị trí dưới 0,01mm và độ ổn định cao.
  • Hệ thống điều khiển sử dụng bộ đếm tốc độ cao và phần mềm lập trình GX-Developer, kết hợp giao diện HMI NB7W-TW00B giúp giám sát và điều khiển linh hoạt.
  • Việc ứng dụng PLC giúp tiết kiệm chi phí bảo trì khoảng 20% và tăng năng suất gia công lên 25%.
  • Đề xuất mở rộng ứng dụng PLC trong các dây chuyền CNC đa trục và phát triển phần mềm giám sát từ xa.
  • Khuyến khích đào tạo kỹ thuật viên và nghiên cứu tiếp tục để nâng cao hiệu quả điều khiển trong công nghiệp CNC hiện đại.

Hành động tiếp theo là triển khai ứng dụng thực tế tại các nhà máy sản xuất, đồng thời tổ chức các khóa đào tạo chuyên sâu về PLC và lập trình điều khiển CNC nhằm nâng cao năng lực vận hành và bảo trì hệ thống.
