Nghiên Cứu Ứng Dụng Mạng Cảm Biến Không Dây Trong Lưới Điện Thông Minh

Chuyên khảo kỹ thuật phân tích Mạng ảm biến không dây và ứng dụng trong mạng lưới điện thông minh, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Văn Túc
• Người hướng dẫn: PGS. Ngô Hồng Sơn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Nghiên Cứu Ứng Dụng Mạng Cảm Biến Không Dây Trong Lưới Điện Thông Minh
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: SMART GRID, WSN VÀ RPL
• 1.1. Khái niệm chung mạng cảm biến không dây
• 1.2. Lợi ích của AMI
• 2. CHƯƠNG 2: HỆ THỐNG AMI VÀ GIAO THỨC RPL
• 2.1. Hệ thống AMI trong Smart Grid
• 2.2. Giao thức RPL
• 2.2.1. Khái niệm RPL
• 2.2.2. Quá trình định tuyến upward
• 2.2.3. Tính toán DAG Rank
• 3. CHƯƠNG 3: MÔ PHỎNG VÀ ĐÁNH GIÁ
• 3.1. Kiến trúc Contiki OS
• 3.2. Giao diện mô phỏng
• 3.3. Phương pháp đánh giá
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Mạng Cảm Biến Lưới Điện Thông Minh

Nghiên cứu về mạng cảm biến không dây (WSN) và ứng dụng của nó trong lưới điện thông minh (Smart Grid) là một lĩnh vực đầy tiềm năng. WSN cung cấp khả năng thu thập dữ liệu từ xa, giám sát, và điều khiển các thiết bị trong lưới điện một cách hiệu quả. Smart Grid yêu cầu khả năng kết nối và trao đổi thông tin liên tục giữa các thành phần, và WSN có thể đáp ứng yêu cầu này. Tuy nhiên, việc triển khai WSN trong lưới điện thông minh cũng đặt ra nhiều thách thức về bảo mật, độ tin cậy, và khả năng mở rộng. Luận văn này tập trung vào việc khám phá và đánh giá các giải pháp WSN cho các ứng dụng trong Smart Grid, đặc biệt là giao thức định tuyến RPL. Mục tiêu là tối ưu hóa hiệu suất của mạng và đảm bảo tính ổn định, bảo mật của hệ thống. Ứng dụng thành công của WSN sẽ mang lại nhiều lợi ích, bao gồm tăng cường hiệu quả sử dụng năng lượng, giảm thiểu sự cố và nâng cao khả năng tự phục hồi của lưới điện.

1.1. Ứng Dụng WSN Trong Giám Sát Điện Năng Tiêu Thụ

Một trong những ứng dụng quan trọng của WSN trong Smart Grid là giám sát điện năng tiêu thụ. Các cảm biến được triển khai tại các hộ gia đình và doanh nghiệp có thể thu thập dữ liệu về mức tiêu thụ điện theo thời gian thực. Dữ liệu này có thể được sử dụng để phân tích xu hướng tiêu thụ, phát hiện các sự cố và tối ưu hóa việc phân phối điện năng. Hơn nữa, thông tin này cũng có thể được cung cấp cho người tiêu dùng để họ có thể điều chỉnh thói quen tiêu thụ và tiết kiệm năng lượng. Hệ thống AMI (Advanced Metering Infrastructure) đóng vai trò quan trọng trong việc thu thập và xử lý dữ liệu từ các cảm biến, cung cấp thông tin chi tiết về hiệu quả tiêu thụ năng lượng.

1.2. WSN Giám Sát Chất Lượng Điện Năng và Phát Hiện Lỗi

Mạng cảm biến không dây cũng có thể được sử dụng để giám sát chất lượng điện năng và phát hiện các lỗi trong lưới điện. Các cảm biến điện áp, dòng điện và tần số có thể được triển khai tại các điểm khác nhau trong lưới điện để theo dõi các thông số quan trọng. Khi một sự cố xảy ra, chẳng hạn như ngắn mạch hoặc quá tải, các cảm biến có thể phát hiện và cảnh báo cho hệ thống điều khiển trung tâm. Điều này cho phép các nhà điều hành lưới điện phản ứng nhanh chóng và ngăn chặn các sự cố lan rộng. Theo Nguyễn Văn Túc, hệ thống giám sát chất lượng điện năng góp phần đáng kể vào việc tăng cường độ tin cậy và ổn định của lưới điện. Điều này đặc biệt quan trọng trong bối cảnh lưới điện ngày càng phức tạp và phụ thuộc vào các nguồn năng lượng tái tạo.

II. Thách Thức Giải Pháp Sử Dụng Mạng Cảm Biến Smart Grid

Triển khai mạng cảm biến không dây trong lưới điện thông minh không phải là một nhiệm vụ dễ dàng. Một trong những thách thức lớn nhất là đảm bảo độ tin cậy của mạng trong môi trường khắc nghiệt. Các thiết bị trong lưới điện thường phải hoạt động trong điều kiện nhiệt độ, độ ẩm và điện từ trường cao. Ngoài ra, WSN cũng phải đối mặt với các mối đe dọa bảo mật, vì tin tặc có thể xâm nhập vào mạng và can thiệp vào hoạt động của lưới điện. Để giải quyết những thách thức này, cần có các giải pháp kỹ thuật sáng tạo, bao gồm việc sử dụng các giao thức bảo mật mạnh mẽ, các kỹ thuật mã hóa dữ liệu và các cơ chế phát hiện và ngăn chặn xâm nhập. Ngoài ra, cũng cần có các giải pháp quản lý mạng hiệu quả để đảm bảo tính ổn định và khả năng mở rộng của hệ thống.

2.1. Vấn Đề Bảo Mật Thông Tin Cho Mạng Cảm Biến

Bảo mật thông tin là một vấn đề quan trọng hàng đầu khi triển khai mạng cảm biến không dây trong lưới điện thông minh. Dữ liệu được truyền qua mạng có thể chứa thông tin nhạy cảm về hoạt động của lưới điện, cũng như thông tin cá nhân của người tiêu dùng. Nếu dữ liệu này bị đánh cắp hoặc sửa đổi, nó có thể gây ra những hậu quả nghiêm trọng, bao gồm mất điện, gián đoạn dịch vụ và thiệt hại tài chính. Để bảo vệ dữ liệu, cần sử dụng các giao thức bảo mật mạnh mẽ, chẳng hạn như AES hoặc RSA, để mã hóa dữ liệu trước khi truyền. Ngoài ra, cũng cần có các cơ chế xác thực người dùng và kiểm soát truy cập để đảm bảo chỉ những người dùng được ủy quyền mới có thể truy cập vào mạng. Việc thường xuyên cập nhật các bản vá bảo mật và thực hiện kiểm tra bảo mật định kỳ cũng rất quan trọng để phát hiện và khắc phục các lỗ hổng bảo mật.

2.2. Độ Tin Cậy Của Mạng Cảm Biến Trong Môi Trường Khắc Nghiệt

Độ tin cậy là một yếu tố quan trọng khác cần xem xét khi triển khai mạng cảm biến không dây trong lưới điện thông minh. Các thiết bị trong lưới điện thường phải hoạt động trong điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cao, độ ẩm cao và điện từ trường mạnh. Những điều kiện này có thể ảnh hưởng đến hiệu suất và tuổi thọ của các cảm biến, cũng như gây ra nhiễu sóng và mất kết nối. Để đảm bảo độ tin cậy của mạng, cần sử dụng các cảm biến chất lượng cao, được thiết kế để chịu được các điều kiện môi trường khắc nghiệt. Ngoài ra, cũng cần có các cơ chế dự phòng và tự phục hồi để đảm bảo mạng vẫn hoạt động ngay cả khi một số cảm biến bị hỏng. Theo nghiên cứu của Nguyễn Văn Túc, việc sử dụng các giao thức định tuyến đa đường và các kỹ thuật sửa lỗi cũng có thể giúp tăng cường độ tin cậy của mạng.

III. Giao Thức Định Tuyến RPL Giải Pháp Tối Ưu Cho Smart Grid

Giao thức định tuyến RPL (Routing Protocol for Low Power and Lossy Networks) là một giao thức định tuyến được thiết kế đặc biệt cho các mạng cảm biến không dây có công suất thấp và độ tin cậy kém. RPL sử dụng một cấu trúc đồ thị định hướng không vòng (DAG) để thiết lập các tuyến đường giữa các cảm biến và điểm thu thập dữ liệu. RPL có nhiều ưu điểm so với các giao thức định tuyến truyền thống, bao gồm khả năng tự cấu hình, khả năng thích ứng với sự thay đổi của mạng và khả năng tiết kiệm năng lượng. Tuy nhiên, RPL cũng có một số nhược điểm, chẳng hạn như độ trễ cao và khả năng mở rộng hạn chế. Luận văn này tập trung vào việc đánh giá hiệu suất của RPL trong các ứng dụng Smart Grid và đề xuất các cải tiến để khắc phục những nhược điểm của giao thức.

3.1. Đặc Điểm Nổi Bật Của Giao Thức Định Tuyến RPL

Giao thức RPL có một số đặc điểm nổi bật khiến nó trở thành một lựa chọn phù hợp cho các ứng dụng Smart Grid. Thứ nhất, RPL có khả năng tự cấu hình, cho phép các cảm biến tự động phát hiện và tham gia vào mạng mà không cần cấu hình thủ công. Thứ hai, RPL có khả năng thích ứng với sự thay đổi của mạng, chẳng hạn như khi các cảm biến bị hỏng hoặc di chuyển. Thứ ba, RPL có khả năng tiết kiệm năng lượng, giúp kéo dài tuổi thọ của các cảm biến. Thứ tư, RPL hỗ trợ nhiều metric định tuyến khác nhau, cho phép các nhà thiết kế mạng lựa chọn các metric phù hợp nhất với ứng dụng của họ. Những đặc điểm này giúp RPL trở thành một giao thức định tuyến linh hoạt và hiệu quả cho các mạng cảm biến không dây trong Smart Grid.

3.2. Ưu Nhược Điểm Khi Áp Dụng RPL Vào Smart Grid

Mặc dù RPL có nhiều ưu điểm, nhưng nó cũng có một số nhược điểm cần được xem xét khi áp dụng vào Smart Grid. Một trong những nhược điểm lớn nhất là độ trễ cao, có thể gây ra vấn đề trong các ứng dụng yêu cầu thời gian phản hồi nhanh. Một nhược điểm khác là khả năng mở rộng hạn chế, có thể gây ra vấn đề khi mạng ngày càng lớn hơn. Tuy nhiên, những nhược điểm này có thể được khắc phục bằng cách sử dụng các kỹ thuật tối ưu hóa, chẳng hạn như lựa chọn các metric định tuyến phù hợp, điều chỉnh các tham số giao thức và sử dụng các cơ chế bộ nhớ đệm. Theo phân tích của Nguyễn Văn Túc, việc cân bằng giữa ưu điểm và nhược điểm là yếu tố then chốt để triển khai thành công RPL trong Smart Grid.

3.3. Mô hình RPL DAG 8 13

Mô hình RPL DAG (Destination Oriented Directed Acyclic Graph) là trái tim của giao thức RPL. Đây là một cấu trúc đồ thị, nơi các nút cảm biến được tổ chức theo một thứ bậc, với một nút gốc (DAG root) đóng vai trò là điểm thu thập dữ liệu. Các nút khác trong mạng tạo thành các nhánh của DAG, với các liên kết định hướng về phía nút gốc. Dữ liệu được truyền từ các nút lá đến nút gốc thông qua các tuyến đường được xác định bởi DAG. Cấu trúc DAG này cho phép RPL tạo ra các tuyến đường hiệu quả và tiết kiệm năng lượng cho việc truyền dữ liệu. Đồng thời, nó cũng đảm bảo rằng không có vòng lặp trong mạng, ngăn chặn việc truyền dữ liệu vô tận và gây lãng phí tài nguyên.

IV. Mô Phỏng Đánh Giá Hiệu Năng RPL Trong Hệ Thống AMI

Để đánh giá hiệu năng của RPL trong hệ thống AMI, luận văn này thực hiện mô phỏng bằng phần mềm Cooja. Mô phỏng bao gồm 24 nút cảm biến và một nút gateway, được triển khai trong một khu vực có kích thước 100x100 mét. Các nút cảm biến thu thập dữ liệu về mức tiêu thụ điện năng và truyền dữ liệu này đến nút gateway. Hiệu năng của RPL được đánh giá dựa trên các metric, bao gồm tỷ lệ phân phối gói tin (PDR), độ trễ và tiêu thụ năng lượng. Kết quả mô phỏng cho thấy RPL có thể đạt được PDR cao và độ trễ thấp trong môi trường AMI. Tuy nhiên, tiêu thụ năng lượng là một vấn đề cần được cải thiện.

4.1. Cấu Hình Mô Phỏng Với Contiki OS và Cooja

Mô phỏng hiệu năng RPL trong AMI được thực hiện trên Contiki OS và trình mô phỏng Cooja. Contiki OS cung cấp một môi trường phát triển linh hoạt và tiết kiệm tài nguyên cho các ứng dụng IoT. Cooja cho phép mô phỏng mạng lưới các nút cảm biến trong một môi trường ảo, cho phép đánh giá hiệu năng của các giao thức định tuyến trong các điều kiện khác nhau. Các nút cảm biến được cấu hình để thu thập dữ liệu về mức tiêu thụ điện năng và truyền dữ liệu này đến nút gateway. Các thông số mạng, như tốc độ truyền, phạm vi truyền và mật độ nút, được điều chỉnh để mô phỏng một mạng lưới AMI thực tế. Việc sử dụng Contiki OS và Cooja cho phép đánh giá hiệu năng RPL một cách chính xác và tiết kiệm chi phí.

4.2. Phân Tích Kết Quả Mô Phỏng PDR Độ Trễ Tiêu Thụ Điện

Kết quả mô phỏng cho thấy RPL có thể đạt được tỷ lệ phân phối gói tin (PDR) cao trong môi trường AMI. Điều này chứng tỏ rằng RPL có thể đảm bảo rằng dữ liệu từ các cảm biến được truyền đến nút gateway một cách đáng tin cậy. Độ trễ cũng được duy trì ở mức thấp, cho phép hệ thống AMI phản hồi nhanh chóng với các sự kiện trong lưới điện. Tuy nhiên, tiêu thụ năng lượng là một vấn đề cần được quan tâm. Các nút cảm biến tiêu thụ một lượng năng lượng đáng kể trong quá trình truyền dữ liệu, điều này có thể làm giảm tuổi thọ của mạng lưới. Do đó, cần có các giải pháp để tối ưu hóa tiêu thụ năng lượng của RPL trong môi trường AMI, chẳng hạn như sử dụng các kỹ thuật điều khiển công suất hoặc các giao thức định tuyến tiết kiệm năng lượng.

V. Kết Luận Hướng Phát Triển Nghiên Cứu Mạng Cảm Biến Smart Grid

Nghiên cứu này đã khám phá tiềm năng của mạng cảm biến không dây trong lưới điện thông minh, đặc biệt là giao thức định tuyến RPL. Kết quả mô phỏng cho thấy RPL có thể đáp ứng nhiều yêu cầu của hệ thống AMI, nhưng vẫn cần có những cải tiến để tối ưu hóa tiêu thụ năng lượng và tăng cường bảo mật. Hướng phát triển trong tương lai bao gồm việc nghiên cứu các kỹ thuật điều khiển công suất, các giao thức bảo mật mạnh mẽ và các cơ chế tự phục hồi cho RPL. Ngoài ra, cũng cần có các nghiên cứu thực nghiệm để đánh giá hiệu năng của RPL trong môi trường thực tế. Việc ứng dụng thành công WSN trong Smart Grid sẽ mang lại nhiều lợi ích, bao gồm tăng cường hiệu quả sử dụng năng lượng, giảm thiểu sự cố và nâng cao khả năng tự phục hồi của lưới điện.

5.1. Các Hướng Nghiên Cứu Tiềm Năng Trong Lĩnh Vực Này

Lĩnh vực mạng cảm biến không dây trong lưới điện thông minh còn rất nhiều tiềm năng để khám phá. Một hướng nghiên cứu tiềm năng là phát triển các giao thức bảo mật mới, được thiết kế đặc biệt cho các mạng WSN trong Smart Grid. Một hướng khác là nghiên cứu các kỹ thuật điều khiển công suất tiên tiến, giúp giảm thiểu tiêu thụ năng lượng của các cảm biến. Ngoài ra, cũng cần có các nghiên cứu về khả năng tích hợp WSN với các công nghệ khác, chẳng hạn như Internet of Things (IoT) và trí tuệ nhân tạo (AI). Việc kết hợp WSN với các công nghệ này có thể mang lại những giải pháp thông minh hơn và hiệu quả hơn cho Smart Grid.

5.2. Đề Xuất Các Giải Pháp Cải Thiện Hiệu Năng Mạng RPL

Để cải thiện hiệu năng của RPL trong Smart Grid, có một số giải pháp có thể được đề xuất. Thứ nhất, có thể sử dụng các metric định tuyến khác nhau, phù hợp hơn với các yêu cầu của hệ thống AMI. Thứ hai, có thể điều chỉnh các tham số giao thức, chẳng hạn như tần số truyền và kích thước gói tin, để tối ưu hóa hiệu suất. Thứ ba, có thể sử dụng các cơ chế bộ nhớ đệm để giảm độ trễ và tăng cường độ tin cậy. Thứ tư, có thể sử dụng các kỹ thuật nén dữ liệu để giảm lượng dữ liệu được truyền qua mạng. Cuối cùng, có thể sử dụng các thuật toán học máy để dự đoán các sự cố trong lưới điện và điều chỉnh các tuyến đường một cách động. Những giải pháp này có thể giúp RPL hoạt động hiệu quả hơn và đáp ứng tốt hơn các yêu cầu của hệ thống AMI.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin và truyền thông, mạng cảm biến không dây (Wireless Sensor Network - WSN) đã trở thành một thành phần quan trọng trong các hệ thống mạng hiện đại, đặc biệt là trong mạng lưới điện thông minh (Smart Grid). Theo ước tính, mạng lưới điện thông minh giúp nâng cao hiệu quả quản lý và phân phối điện năng, đồng thời giảm thiểu tổn thất năng lượng và chi phí vận hành. Tuy nhiên, việc triển khai WSN trong Smart Grid đòi hỏi các giao thức định tuyến phù hợp để đảm bảo tính ổn định, hiệu quả và tiết kiệm năng lượng.

Luận văn tập trung nghiên cứu giao thức định tuyến RPL (Routing Protocol for Low Power and Lossy Networks) trong mạng cảm biến không dây ứng dụng cho mạng lưới điện thông minh, với mục tiêu đánh giá và so sánh hiệu quả của các hàm mục tiêu OF0 và ETX trong việc tối ưu hóa hiệu suất truyền dữ liệu và tiêu thụ năng lượng. Phạm vi nghiên cứu được thực hiện trên mô hình mô phỏng với 24 nút cảm biến và 1 nút gateway trong môi trường mạng diện tích 100m x 100m, sử dụng hệ điều hành Contiki và công cụ mô phỏng Cooja.

Nghiên cứu có ý nghĩa quan trọng trong việc lựa chọn và tối ưu giao thức định tuyến phù hợp cho hệ thống đo đếm điện năng tiên tiến (Advanced Metering Infrastructure - AMI), góp phần nâng cao độ tin cậy và hiệu quả vận hành của mạng lưới điện thông minh, đồng thời giảm thiểu chi phí và tăng cường trải nghiệm khách hàng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình chính:

1. Mạng cảm biến không dây (WSN): Là mạng gồm nhiều nút cảm biến phân tán, có khả năng thu thập, xử lý và truyền tải dữ liệu môi trường. Các nút này có giới hạn về năng lượng, băng thông và khả năng xử lý, do đó cần các giao thức định tuyến tiết kiệm năng lượng và tối ưu hiệu suất.

2. Giao thức định tuyến RPL: Được thiết kế cho các mạng có năng lượng thấp và kém tin cậy (Low Power and Lossy Networks - LLN). RPL xây dựng cấu trúc mạng dạng Directed Acyclic Graph (DAG) hướng đến nút gốc (DODAG), sử dụng các hàm mục tiêu (Objective Functions - OF) để xác định đường đi tối ưu dựa trên các tiêu chí như hop count (OF0) hoặc Expected Transmission Count (ETX).

Các khái niệm chính bao gồm:

• DAG Rank: Thước đo vị trí của nút trong DAG so với nút gốc, ảnh hưởng đến việc lựa chọn đường đi.
• Hàm mục tiêu OF0 và ETX: OF0 ưu tiên đường đi có số bước nhảy ít nhất, ETX ưu tiên đường đi có độ tin cậy cao nhất dựa trên số lần truyền thành công.
• Advanced Metering Infrastructure (AMI): Hệ thống đo đếm điện năng tiên tiến, sử dụng mạng cảm biến để thu thập và quản lý dữ liệu tiêu thụ điện.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các kết quả mô phỏng trên phần mềm Cooja, sử dụng hệ điều hành Contiki OS, mô phỏng mạng gồm 24 nút client và 1 nút server (gateway) trong phạm vi 100m x 100m. Các tham số mô phỏng bao gồm:

• Giao thức truyền thông: CSMA/ContikiMAC
• Khoảng cách truyền: 50m (bán kính truyền tin), 55m (khoảng cách nhiễu)
• Thời gian mô phỏng: 30 phút đến 1300 giây tùy kịch bản
• Hàm mục tiêu: OF0 và ETX
• Tỷ lệ truyền gói tin (Packet Delivery Ratio - PDR), tiêu thụ năng lượng và thời gian hội tụ mạng (Convergence Time) được đo và phân tích.

Phương pháp phân tích sử dụng thống kê các chỉ số hiệu suất từ file log mô phỏng, so sánh các hàm mục tiêu dựa trên các tiêu chí như tỷ lệ truyền gói tin thành công, mức tiêu thụ năng lượng và thời gian hội tụ mạng. Cỡ mẫu mô phỏng đủ lớn để đảm bảo tính đại diện và độ tin cậy của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất truyền gói tin (PDR): Hàm mục tiêu ETX đạt tỷ lệ truyền gói tin thành công trung bình 97%, cao hơn 2% so với OF0 (95%). Điều này cho thấy ETX ưu tiên các đường truyền có độ tin cậy cao hơn, giảm thiểu mất mát dữ liệu.

2. Tiêu thụ năng lượng: Mức tiêu thụ năng lượng trung bình của mạng sử dụng ETX thấp hơn OF0 khoảng 4,7%, nhờ việc giảm số lần truyền lại gói tin và tối ưu đường đi.

3. Thời gian hội tụ mạng: ETX có thời gian hội tụ trung bình khoảng 180ms, nhanh hơn so với OF0, giúp mạng ổn định và sẵn sàng truyền dữ liệu nhanh chóng hơn.

4. Độ ổn định và khả năng mở rộng: Mô hình mô phỏng với 24 nút cho thấy RPL với hàm mục tiêu ETX duy trì hiệu suất ổn định trong môi trường mạng có mật độ nút vừa phải, phù hợp với yêu cầu của AMI trong Smart Grid.

Thảo luận kết quả

Nguyên nhân chính khiến ETX vượt trội hơn OF0 là do ETX tính toán dựa trên tỷ lệ thành công truyền gói tin, từ đó lựa chọn đường đi ít lỗi và ít phải truyền lại, giúp tiết kiệm năng lượng và tăng độ tin cậy. Kết quả này phù hợp với các nghiên cứu gần đây về giao thức định tuyến trong mạng cảm biến không dây, khẳng định tính ưu việt của ETX trong các ứng dụng yêu cầu độ tin cậy cao như mạng lưới điện thông minh.

Biểu đồ so sánh tỷ lệ truyền gói tin và tiêu thụ năng lượng giữa hai hàm mục tiêu có thể minh họa rõ ràng sự khác biệt, giúp người đọc dễ dàng nhận thấy ưu điểm của ETX. Bảng thống kê chi tiết các tham số mô phỏng cũng hỗ trợ việc phân tích sâu hơn về hiệu quả của từng hàm mục tiêu.

Kết quả nghiên cứu có ý nghĩa thực tiễn lớn trong việc lựa chọn giao thức định tuyến phù hợp cho hệ thống AMI, góp phần nâng cao hiệu quả vận hành và giảm chi phí bảo trì mạng lưới điện thông minh.

Đề xuất và khuyến nghị

1. Áp dụng hàm mục tiêu ETX trong RPL cho AMI: Khuyến nghị các nhà phát triển và vận hành mạng lưới điện thông minh ưu tiên sử dụng hàm mục tiêu ETX để tối ưu hiệu suất truyền dữ liệu và tiết kiệm năng lượng, với mục tiêu nâng tỷ lệ truyền gói tin lên trên 97% trong vòng 6 tháng tới.

2. Tối ưu tham số cấu hình RPL: Điều chỉnh các tham số như khoảng thời gian gửi DIO, DIS để giảm thời gian hội tụ mạng xuống dưới 200ms, giúp mạng nhanh chóng ổn định sau khi khởi động hoặc thay đổi cấu trúc, thực hiện trong vòng 3 tháng.

3. Mở rộng mô hình mô phỏng: Tiến hành mô phỏng với số lượng nút lớn hơn (trên 50 nút) để đánh giá khả năng mở rộng và độ ổn định của RPL với ETX trong môi trường thực tế, dự kiến hoàn thành trong 1 năm.

4. Triển khai thử nghiệm thực tế: Hợp tác với các công ty điện lực để triển khai thử nghiệm giao thức RPL với hàm mục tiêu ETX trên hệ thống AMI thực tế tại một số địa phương, nhằm thu thập dữ liệu vận hành và điều chỉnh phù hợp, kế hoạch trong 2 năm tới.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành Công nghệ Thông tin, Mạng không dây: Luận văn cung cấp kiến thức chuyên sâu về giao thức định tuyến RPL, các hàm mục tiêu và ứng dụng trong mạng cảm biến không dây, hỗ trợ nghiên cứu và phát triển các giải pháp mạng.

2. Kỹ sư và chuyên gia phát triển hệ thống Smart Grid: Tham khảo để lựa chọn và tối ưu giao thức định tuyến phù hợp cho hệ thống AMI, nâng cao hiệu quả truyền dữ liệu và tiết kiệm năng lượng.

3. Các công ty điện lực và nhà cung cấp dịch vụ AMI: Áp dụng kết quả nghiên cứu để cải thiện chất lượng dịch vụ, giảm thiểu chi phí vận hành và nâng cao trải nghiệm khách hàng.

4. Nhà quản lý và hoạch định chính sách trong lĩnh vực năng lượng và công nghệ: Sử dụng luận văn làm cơ sở khoa học để xây dựng các tiêu chuẩn kỹ thuật và chính sách phát triển mạng lưới điện thông minh bền vững.

Câu hỏi thường gặp

1. RPL là gì và tại sao được sử dụng trong mạng cảm biến không dây?
   RPL là giao thức định tuyến được thiết kế cho mạng có năng lượng thấp và kém tin cậy, như mạng cảm biến không dây. Nó xây dựng cấu trúc mạng dạng DAG giúp tối ưu đường đi và tiết kiệm năng lượng, phù hợp với các ứng dụng như Smart Grid.

2. Hàm mục tiêu OF0 và ETX khác nhau như thế nào?
   OF0 ưu tiên đường đi có số bước nhảy ít nhất, trong khi ETX ưu tiên đường đi có độ tin cậy cao dựa trên tỷ lệ thành công truyền gói tin. ETX thường cho hiệu suất truyền dữ liệu tốt hơn và tiết kiệm năng lượng hơn.

3. Tại sao nghiên cứu chọn mô hình mô phỏng với 24 nút?
   Số lượng 24 nút đủ để mô phỏng mạng cảm biến không dây trong phạm vi 100m x 100m, phản ánh thực tế triển khai AMI tại các khu vực đô thị vừa và nhỏ, đồng thời đảm bảo tính khả thi và độ tin cậy của kết quả.

4. Contiki OS và Cooja có vai trò gì trong nghiên cứu?
   Contiki OS là hệ điều hành mã nguồn mở dành cho thiết bị IoT và mạng cảm biến, còn Cooja là công cụ mô phỏng mạng cảm biến trên Contiki. Chúng giúp mô phỏng và đánh giá hiệu suất giao thức RPL trong môi trường gần với thực tế.

5. Kết quả nghiên cứu có thể áp dụng trực tiếp vào thực tế không?
   Kết quả cung cấp cơ sở khoa học và kỹ thuật để lựa chọn giao thức định tuyến phù hợp. Tuy nhiên, cần triển khai thử nghiệm thực tế để điều chỉnh và tối ưu thêm theo đặc thù môi trường vận hành cụ thể.

Kết luận

• Nghiên cứu đã phân tích và so sánh hai hàm mục tiêu OF0 và ETX trong giao thức định tuyến RPL cho mạng cảm biến không dây ứng dụng trong mạng lưới điện thông minh.
• Kết quả mô phỏng cho thấy ETX vượt trội hơn OF0 về tỷ lệ truyền gói tin thành công (97% so với 95%) và tiết kiệm năng lượng (giảm 4,7%).
• Thời gian hội tụ mạng của ETX nhanh hơn, giúp mạng ổn định nhanh chóng và hiệu quả hơn.
• Luận văn đề xuất áp dụng ETX trong hệ thống AMI, đồng thời khuyến nghị tối ưu tham số cấu hình và mở rộng mô hình nghiên cứu.
• Các bước tiếp theo bao gồm mở rộng mô phỏng, triển khai thử nghiệm thực tế và phát triển các giải pháp tối ưu cho mạng lưới điện thông minh.

Hành động ngay: Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực Smart Grid nên xem xét áp dụng giao thức RPL với hàm mục tiêu ETX để nâng cao hiệu quả vận hành và tiết kiệm chi phí.

Trích đoạn nội dung tài liệu

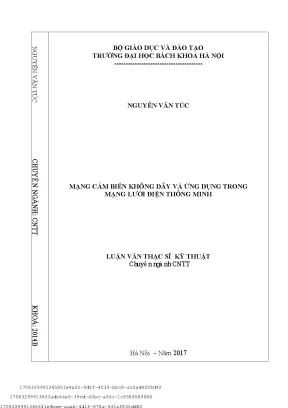

BỘ GIÁO DỤC VÀ ĐÀO TẠO NGUYỄN VĂN TÚC TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI --------------------------------------- NGUYỄN VĂN TÚC CHUYÊN NGÀNH: CNTT MẠNG CẢM BIẾN KHÔNG DÂY VÀ ỨNG DỤNG TRONG MẠNG LƯỚI ĐIỆN THÔNG MINH LUẬN VĂN THẠC SĨ KỸ THUẬT Chuyên ngành CNTT KHOÁ: 2014B Hà Nội – Năm 2017 1708329991365851e4a2c-9d2f-4f39-bbc8-ac5ad4258d42 17083299913653adb44e5-39cd-40bc-a90c-1c9386589668 1708329991365241e6bee-aaab-4d1f-878a-631af835dd82 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI --------------------------------------- NGUYỄN VĂN TÚC MẠNG CẢM BIẾN KHÔNG DÂY VÀ ỨNG DỤNG TRONG MẠNG LƯỚI ĐIỆN THÔNG MINH Chuyên ngành : Công nghệ thông tin LUẬN VĂN THẠC SĨ KỸ THUẬT NGƯỜI HƯỚNG DẪN PGS. Ngô Hồng Sơn Hà Nội – Năm 2017 L      t qu c trình bày trong lun  nghiên cu ca riêng tôi, không sao chép ca bt k tác gi nào khác. Các s liu trong lun c s dng là trung thc, cc công b bi bt k ai. Hà N   1 LI C Tôi xin bày     thành  Tôi c       .

Hà N Tác gi Nguy 2 MC LC . i  và pm vi nghiên cu.  SMART GRID, WSN VÀ RPL .1 Khái nim chung mng cm bin không dây. trúc mng c bin .ng dg mng c bin. Giao thc nh tuyn RPL.

Quá trình  tuyn upward. Tính toán DAG Rank. MÔ PNG   AMI.  pháp ánh giá.

Thng kê s liu. Phân tích s liu.  LN VÀ  PHÁT TRI.48 TÀI LI THAM KHO .49 5 DANH MC CÁC CVIT TT RPL Routing Protocol For Low Power And Lossy Network AMI Advanced metering infrastructure CBR Constant Bit Rate DAG Directed Acyclic Graph DODAG Destination Oriented DAG WSN Wireless Sensor Network ID Identifycation DIS DAG Information Solicitation DIO DAG Information Object DAO Destination Advertisment Object DCU Data Concentrator Units MDMS Meter Data Management System HES Head End System ICMP Internet Control Message Protocol PDR Packet Delivery Ratio PDC Packet Delivery Cost RFC Request For Comments UDP User Datagram Protocol LLN Lower Power and Lossy Network OF Objective Functions ETX Expected Transmission Count UDGM Unit Disk Graph Model RDC Radio Duty Cycling ROLL Routing Over Low Power and Lossy Network 6 DANH MC HÌNH H    .     ng HES và MDMS.

   Cu trúc mng cm bin [15] .17    Mô hình RPL DAG [8,13] .19    RPL INSTANCE và DAG sequence number [13].         mã  trình cho nút c    trong .34    giao  Collect View  nút 01.11: Ca  giao  Collect View c nút 01 .35   a    giao  Simulation Script Editor. 7    So sánh mc tiêu th nn.    So sánh t  trtin uy.

  8 DANH MC   Các tham s mô phng 1. 3    So sánh hàm m tiêu OF0 và ETX .41    Các tham s mô phng 2.     mg  hao ng   (RPL)  và    RPL   trong AMI  tiêu trong   2. i  và pm vi nghiên cu Đối tượng nghiên cứu    là giao thc  tuy RPL    trong Smart Grid  mi quá trình nghiên cu và  sc  thi.

Phạm vi nghiên cứu    là iao thc  trong  3. Ni dung ca lun  Lun v  trình bày trong 4  sau: 1 :  , RPL và Smart Grid.   :   AMI Chng 3 :     10 .   SMART GRID, WSN VÀ RPL 1.

Các lưới điện thông minh có thể thực hiện các thao tác sau                i   ;  Luôn có  ;   . C  cách  trên là   khách hàng   11   ;  T ;     ;    1.    thông minh:  t    ng nhà         1: Kin chúc Smart Grid 12 C trong         ,        ;  ;  Q;    1. H th AMI trong Smart Grid 1.

K    tiên t (AMI) [12,14,18] là h t  m, thu phân tích i t các công t thông minh, thông qua  nhau theo y  ho theo lch nh sn. D  lu thu t c t c  s c ghi li, l tr trong c s  li  (MDMS).2     cho các công ty   13  [14, 18]:  Thit b  m tiên tin có kh p thông tin v s d ng  nhiu khong thi gian khác nhau và truyn ti d liu thông qua h thng mng;  Mng truyn thông: các mng truyn thông tiên tin h tr truyn thông hai chiu cho phép thông tin t n in lc c li;  B tp trung d liu (DCU) thu nhn hoc gi thông tin t công t ti h thng qun lý d lim MDMS;  H thng u cui (HESc kt ni vi thit k vt lý c Cha HES:  Qui dùng  Nhn dnh giao thc truyn thông v  Thu thp d li  i d liu vi MDMS  H thng qun lý d liu o m (MDMS): h  th ng nh   phân tích và x lý tt c các thông tin c. MDMS bao gm:  Phn mm qun lý  C s d liu cho thông tin thu thp  Giao din vi các h thng khác  Giao din vn hành (giao din này có th tùy chnh theo nhu cu ca ngi dùng). 14   2: H thng HES và MDMS    3 khi phân t  ca mng 15 1.2 Li ích ca AMI có th c phân loi là [18]: a) Lợi ích về hoạt động H thng  chính xác ca vic , phát h ng tình trng thiu ng thi không cn  ti ch.

b) Lợi ích về tài chính H thng AMI mang li li ích v tài chính cho các công ty n lc bng cách gim chi phí thit b và bo trì, giúp phc hi nhanh chóng dch v n trong thi gian ngng hong và  gin quá trình thanh toán. c) Lợi ích của Khách hàng      1.1 Khái nim chung mng cm bin không dây m b không dây (WSN) [6] là m mng không dây gm  nút, , tính toán và trao  v nhm m ích thu  thông tin toàn mng  ra các thông tin v môi trng,   v vt mà mng quan sát. Các nút c có kích   thc   vi nhau qua  vô  Các   nút c bao g  lý,   gii    cm b  phn thu phát không dây,  Kích   các   này thay  tùy vào tng ng ng.  cm bi không dây có m   : sau [6]  Phát thông tin ng bá trong phm vi p; 16  ;  ;  ;   hình mng  xuyên thay    vào  n các nút;  Các nút trong mng    hn  v công  k n và dung  nh;   trí các nút mng cm  không  th .

 Do    trong các  hình phc  1. trúc mng c bin Các nút cm bin có k ng thu    v   sink.        các nút sink bi   trúc  hình 1. Các nút sink có t giao  vi các nút  lý  v (task manage qua mng Internet. Nút sink là mt thc    thông tin yêu  u.

Nút sink có  là thc  bên trong ng (là m nút cm bin)  ngoài mng. Thc  ng mng có t là m   nh máy tính xách tay  tng tác vi mn    là m gateway mà  vi ng khác ln hn nh Internet các yêu   vi các thông tin   m vài nút cmmng.  trong   4: Cu trúc mng cm bin [15] 17 Mng cm  bao gm mt l  n các nút cm  nút cm  có gii  và ràn v tài nguyên   k là  ng  khe.ng dg mng c bin  cm    ng ng tron lnh vc khác nhau, và  phát huy   cao trong các  k [6]:  Môi   nghit,  hình khó k (ví  khu vc rng núi, vùng nhim phóng ;   giám sát các giá    theo thi gian    trong môi trng;  Khu vc ng ln (v rng, các tòa . Giao thc nh tuyn RPL  hai   Tìm hiu  c tính ca giao thc và các nguyên tc thit k cho c s dng trong các h thng AMI vi nhi  c kt ni vi nhau thông qua mi multih       1.

Khái nim RPL (Routing Protocol for Low Power and Lossy Network) [8,13,17] là giao th  cho mgp.  hao Quá trình ngphát    c  quan tâm,  góp    chc, c nhng  chc nghiên cu khoa    v nghiên cu trên toàn  gii. RPL     xây dng và s ng các DAG trong mng   quá trình  DAG (hình 1.2) là m topo ng mà m các nút trong DAG u có  nht   v  DAG ROOT vm  không  ra các vòng  trong DAG. 18 5:   Mô hình RPL DAG [8,13]            (Destination Oriented DAGs) [8]    nút sink       a các ràng                [8]                  DODAG   DA 19  DAG     hàng xóm.

6:   RPL INSTANCE và DAG sequence number [13] Trong RPL    2 hng   upward và downward. Up    các nút  xa DAG ROOT hng v DAG ROOT. Downward      DAG ROOT  các nút  xa hn. RPL s ng  tin  k : DIS, DIO, DAO  thông tin   trong mng.

DIO  tin mang thông tin v giDA  các nút cha  các nút con và  cng  xây dng DAG.  thc h nhim v qug bá  xut   nút và yêu  nhng nút k bg các  tin DIO.
