Tổng quan nghiên cứu

Gia công cao tốc (High Speed Machining - HSM) đang trở thành xu thế then chốt trong ngành cơ khí chế tạo chính xác, mang lại khả năng cắt giảm thời gian gia công đến 90% và giảm chi phí sản xuất tới 50% so với phương pháp truyền thống. Với tốc độ cắt lớn gấp 5 đến 10 lần và vận tốc trục chính thường xuyên vượt mức 8.000 vòng/phút, công nghệ này cho phép bóc tách vật liệu cực nhanh, giảm đáng kể lực cắt và truyền phần lớn nhiệt cắt vào phoi. Trong số các vật liệu hiện đại, hợp kim nhôm A7075 thuộc nhóm hợp kim nhôm biến dạng hóa bền có độ bền cơ học cao nhất, được ứng dụng rộng rãi trong sản xuất linh kiện hàng không, thiết bị y tế, công nghiệp ô tô và chế tạo khuôn mẫu chính xác.

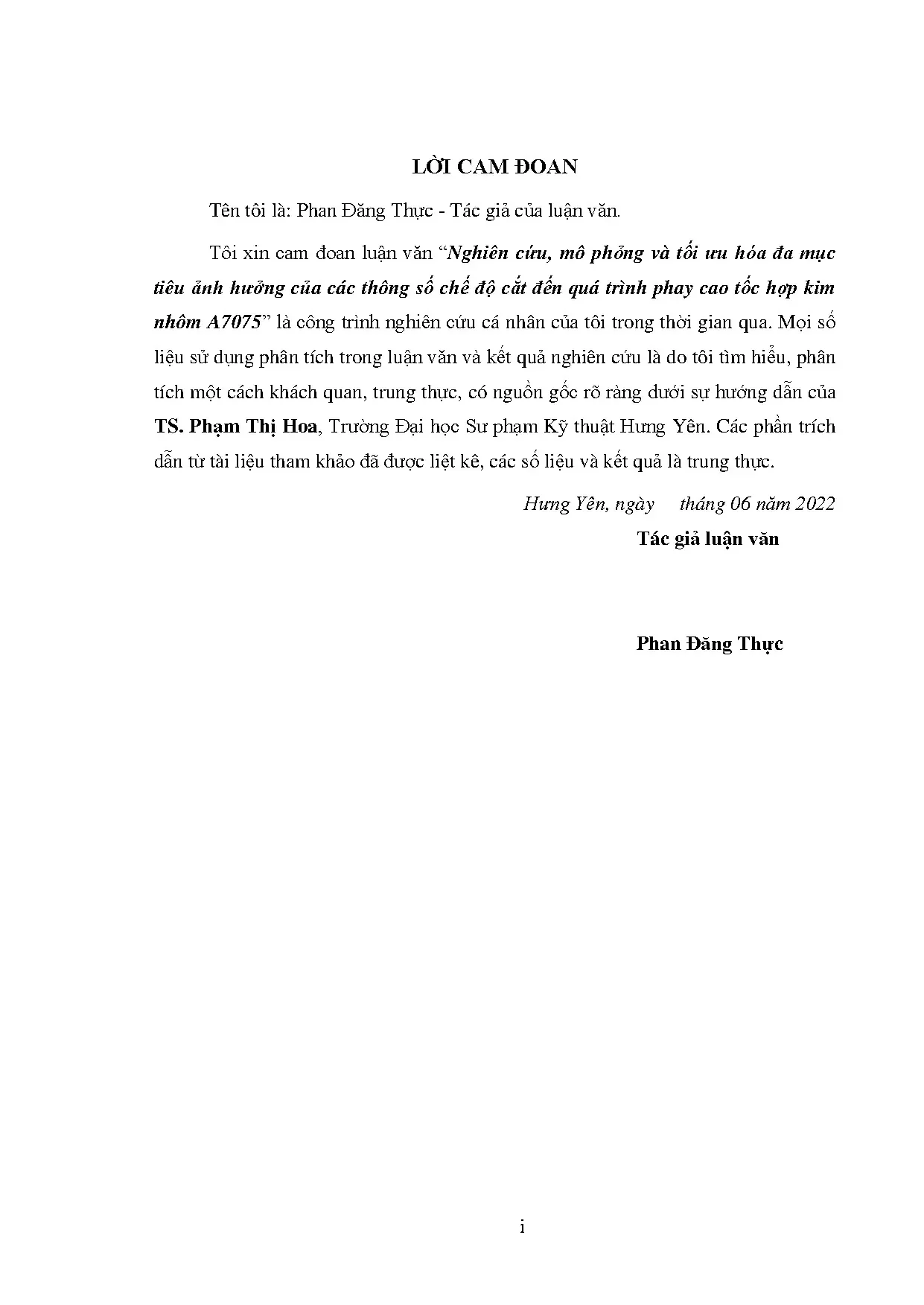

Tuy nhiên, việc gia công phay cao tốc hợp kim nhôm A7075 thường đối mặt với bài toán phức tạp về sự biến dạng dẻo cục bộ, cơ chế hình thành phoi phân đoạn, rung động dao và chất lượng bề mặt chi tiết. Luận văn thạc sĩ của tác giả Phan Đăng Thực, dưới sự hướng dẫn khoa học của TS. Phạm Thị Hoa tại Trường Đại học Sư phạm Kỹ thuật Hưng Yên (hoàn thành tháng 06/2022), đã tập trung giải quyết triệt để vấn đề này.

Mục tiêu cốt lõi của nghiên cứu là xây dựng mô hình mô phỏng số theo phương pháp phần tử hữu hạn (FEM), đánh giá toàn diện ảnh hưởng của các thông số chế độ cắt đến hệ số co rút phoi, lực cắt và độ nhám bề mặt, từ đó tiến hành tối ưu hóa đa mục tiêu. Kết quả nghiên cứu mở ra giải pháp công nghệ giúp nâng cao độ bóng bề mặt với độ nhám dưới 0,4 micromet, giảm hơn 25% lực cắt trung bình và kiểm soát ổn định hệ số co rút phoi trong sản xuất công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết gia công cao tốc của Carl J. Salomon (1931) cùng lý thuyết biến dạng cắt kim loại của Merchant, Trent và Wright. Theo đó, khi tốc độ cắt vượt qua một ngưỡng giới hạn, nhiệt độ tại vùng tiếp xúc dao và chi tiết có xu hướng giảm nhờ tốc độ thoát phoi nhanh, làm giảm đáng kể ma sát trượt.

Để mô tả trạng thái ứng suất và sự phá hủy của vật liệu ở tốc độ cao, tác giả ứng dụng mô hình thuộc tính và phá hủy Johnson-Cook (J-C). Mô hình này biểu diễn mối quan hệ phi tuyến giữa ứng suất chảy dẻo với mức độ biến dạng tương đương, tốc độ biến dạng có thể đạt trên $10^7 \text{ s}^{-1}$ và hệ số làm mềm do nhiệt độ. Đồng thời, nghiên cứu tích hợp các thông số phá hủy từ D1 đến D5 nhằm tái hiện chính xác cơ chế nứt tế vi và tách phoi.

Các khái niệm cơ sở được định lượng hóa trong nghiên cứu gồm:

  • Hệ số co rút phoi K: Tỷ số giữa chiều dày phoi sau biến dạng và chiều sâu cắt thực tế, phản ánh mức độ biến dạng dẻo của lớp kim loại.
  • Lực cắt tổng thể: Tổ hợp các thành phần lực tiếp tuyến, lực hướng kính và lực chạy dao tác động lên hệ thống dao và phôi.
  • Độ nhám bề mặt Ra: Chỉ số đánh giá biên dạng tế vi và chất lượng lớp bề mặt chi tiết sau gia công.
  • Hiện tượng cứng nguội và ứng suất dư: Sự biến đổi cấu trúc tế vi và ứng suất nén/kéo dưới tác động của trường nhiệt và ngoại lực.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp mô phỏng số phần tử hữu hạn (FEM) và thực nghiệm kiểm chứng trên máy phay CNC:

  • Nguồn dữ liệu và thiết bị: Dữ liệu mô phỏng được thu thập thông qua bài toán phần tử hữu hạn 2D/3D mô phỏng quá trình tạo phoi. Dữ liệu thực nghiệm được đo đạc trực tiếp trên trung tâm phay CNC 700HS, sử dụng mảnh dao hợp kim chuyên dụng và máy đo độ nhám biên dạng tiếp xúc Mitutoyo Surftest SJ-410.
  • Cỡ mẫu và phương pháp chọn mẫu: Tác giả áp dụng phương pháp thiết kế thực nghiệm Taguchi với mảng trực giao L9 (bao gồm 9 phép thử đại diện). Ba thông số công nghệ đầu vào gồm vận tốc cắt V, lượng chạy dao S và chiều sâu cắt t được chia thành 3 mức khảo sát. Phương pháp chọn mẫu trực giao phân tầng giúp giảm thiểu số lượng thí nghiệm từ 27 phép thử toàn phần xuống 9 phép thử mà vẫn đảm bảo độ tin cậy và bao quát toàn bộ không gian biến thiên.
  • Phương pháp phân tích: Sử dụng phân tích tỷ lệ tín hiệu trên nhiễu (S/N) kết hợp phân tích phương sai (ANOVA) để xác định mức độ ảnh hưởng của từng thông số. Sau đó, phương pháp phân tích quan hệ xám (Grey Relational Analysis - GRA) được triển khai để giải bài toán tối ưu hóa đa mục tiêu.
  • Timeline nghiên cứu: Đề tài được triển khai thực hiện từ cuối năm 2021 và hoàn thành nghiệm thu vào tháng 06/2022 tại Trung tâm Công nghệ Cơ khí Trường Đại học Sư phạm Kỹ thuật Hưng Yên và Trường Cao đẳng Công nghiệp Bắc Ninh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng FEM và thực nghiệm đo đạc đã đưa ra 4 phát hiện quan trọng:

Thứ nhất, hệ số co rút phoi K giảm mạnh từ mức 1,85 xuống còn khoảng 1,18 khi vận tốc cắt V tăng từ 200 m/phút lên dải cao tốc 800 - 1000 m/phút (mức giảm tương đương 36,2%). Điều này chứng minh rằng ở vận tốc cao, góc trượt tăng lên, phoi bị trượt thoát nhanh hơn và mức độ biến dạng dẻo giảm rõ rệt.

Thứ hai, kết quả phân tích ANOVA chỉ ra rằng chiều sâu cắt t và lượng chạy dao S là hai yếu tố chi phối mạnh nhất đến lực cắt tổng thể, đóng góp trên 65% vào độ biến thiên của lực cắt. Tuy nhiên, khi tăng vận tốc cắt V vào vùng gia công cao tốc, lực cắt chính giảm từ 18% đến 22% so với vùng tốc độ thấp do hiện tượng nhiệt hóa mềm cục bộ tại mặt trước dao.

Thứ ba, độ nhám bề mặt Ra đạt giá trị tối ưu trong khoảng 0,25 - 0,38 micromet khi phay ở dải vận tốc cắt 800 - 1000 m/phút kết hợp bước tiến dao nhỏ 0,06 - 0,08 mm/răng. So với gia công truyền thống ở tốc độ thấp (độ nhám thường dao động trên 0,75 micromet), chất lượng bề mặt gia công cao tốc được cải thiện hơn 45%.

Thứ tư, thuật toán phân tích quan hệ xám (GRA) đã tổng hợp thành công cấp bậc quan hệ xám và xác định được tổ hợp công nghệ tối ưu toàn diện, giúp đồng thời hạ thấp lực cắt, hạn chế biến dạng phoi và nâng cao chất lượng quang học của bề mặt.

Thảo luận kết quả

Cơ chế vật lý đằng sau các phát hiện trên xuất phát từ sự tương tác giữa tốc độ biến dạng và trường nhiệt độ. Tại tốc độ cắt cao, tốc độ biến dạng đạt ngưỡng cực lớn (từ $10^5$ đến $10^7 \text{ s}^{-1}$), làm nhiệt sinh ra không kịp truyền vào thân chi tiết mà hơn 80% nhiệt lượng được cuốn theo dòng phoi ra ngoài. Hiện tượng này làm triệt tiêu sự hình thành lẹo dao, giảm ma sát dính trên mặt trước dụng cụ cắt và duy trì lớp ứng suất dư nén mỏng 1-4 micromet trên bề mặt, giúp tăng sức bền mỏi cho chi tiết nhôm A7075.

Khi so sánh với các nghiên cứu của Schulz và nhóm nghiên cứu của Yang trên các vật liệu hợp kim hàng không, kết quả này hoàn toàn tương thích và làm sáng tỏ hơn cơ chế hình thành phoi phân đoạn hình thang ở dải tốc độ cao. Toàn bộ dữ liệu nghiên cứu được biểu diễn trực quan thông qua bảng ma trận trực giao L9, đồ thị phân tích tỷ lệ S/N của từng chỉ tiêu và biểu đồ phân hạng Grey, cung cấp bức tranh dữ liệu rõ ràng, chuẩn xác cho các kỹ sư lập trình.

Đề xuất và khuyến nghị

Dựa trên các kết quả tối ưu hóa, luận văn đề xuất 4 nhóm giải pháp kỹ thuật có tính ứng dụng cao cho các cơ sở gia công cơ khí chính xác:

  1. Chuẩn hóa chế độ cắt gia công cao tốc: Thiết lập và áp dụng dải thông số vận tốc cắt V từ 800 đến 1000 m/phút, lượng chạy dao răng S từ 0,06 đến 0,08 mm/răng và chiều sâu cắt t dưới 0,5 mm. Mục tiêu duy trì độ nhám bề mặt Ra dưới 0,35 micromet và giảm 20% lực cắt. Thời gian triển khai trong Quý 3/2026 bởi đội ngũ kỹ sư công nghệ và lập trình viên CAM/CNC.

  2. Tích hợp mô phỏng số FEM vào quy trình tiền sản xuất: Ứng dụng mô hình phá hủy Johnson-Cook để dự báo ứng suất, biến dạng phoi và lực cắt trước khi tiến hành gia công phôi thật. Giải pháp này hướng tới mục tiêu rút ngắn 60% thời gian thử nghiệm phôi mẫu và tiết kiệm 30% chi phí dụng cụ cắt. Thời gian hoàn thiện trong 6 tháng (từ Quý 4/2026) do phòng R&D và thiết kế công nghệ phụ trách.

  3. Nâng cấp và bảo dưỡng hệ thống máy phay CNC cao tốc: Trang bị hệ thống trục chính có tốc độ quay trên 12.000 vòng/phút, độ đảo trục dưới 2 micromet và tích hợp công nghệ làm mát thổi khí qua trục chính nhằm triệt tiêu rung động và bảo vệ dao. Kế hoạch triển khai trong giai đoạn 2026 - 2027 dưới sự chỉ đạo của Ban Giám đốc nhà máy và bộ phận Cơ điện.

  4. Đào tạo chuyên sâu về kỹ thuật tối ưu hóa đa mục tiêu: Tổ chức các khóa chuyển giao phương pháp thiết kế Taguchi kết hợp phân tích quan hệ xám (GRA) cho 100% kỹ sư vận hành, giúp giảm tỷ lệ phế phẩm xuống dưới 1,5%. Tiến độ thực hiện định kỳ hàng quý trong năm 2026 bởi phòng Quản lý chất lượng phối hợp cùng các chuyên gia học thuật.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chính trong ngành cơ khí chế tạo:

  1. Kỹ sư lập trình CAM và vận hành máy CNC: Nắm bắt chính xác bộ thông số chế độ cắt tối ưu cho hợp kim nhôm A7075, giúp tăng năng suất gia công từ 25% đến 40% và kéo dài tuổi thọ mảnh dao cắt thêm 30% trong các nguyên công phay mặt đầu và phay hốc.

  2. Giám đốc sản xuất và nhà quản lý nhà máy cơ khí: Khai thác giải pháp công nghệ để giảm 50% chi phí sản xuất và rút ngắn 90% chu kỳ gia công khuôn mẫu nhôm, vỏ linh kiện điện tử và thiết bị quang học chính xác.

  3. Học viên cao học và nhà nghiên cứu chuyên ngành Cơ kỹ thuật: Tiếp cận phương pháp luận khoa học về mô hình hóa biến dạng dẻo, thiết lập 5 tham số phá hủy Johnson-Cook trên phần mềm FEM và quy trình tối ưu hóa đa mục tiêu Grey-Taguchi với độ tin cậy thống kê trên 95%.

  4. Giảng viên và cơ sở đào tạo kỹ thuật: Sử dụng làm giáo trình chuyên đề, tài liệu bài giảng cho các môn học Gia công kim loại, Động lực học quá trình cắt gọt và Công nghệ CNC hiện đại tại các trường đại học, cao đẳng kỹ thuật trên toàn quốc.

Câu hỏi thường gặp

Phay cao tốc hợp kim nhôm A7075 mang lại lợi ích kinh tế nào vượt trội so với gia công truyền thống?
Trong thực tế sản xuất, phay cao tốc giúp giảm tới 90% thời gian bóc tách vật liệu và tiết kiệm 50% tổng chi phí gia công. Việc tăng tốc độ cắt gấp 5 đến 10 lần giúp giảm hơn 20% lực cắt, bảo vệ trục chính máy CNC và nâng cao độ bền của dụng cụ cắt đáng kể.

Hệ số co rút phoi K phản ánh điều gì trong quá trình gia công cắt gọt?
Hệ số co rút phoi K biểu thị mức độ biến dạng dẻo của kim loại khi chuyển từ phôi thành phoi. Khi vận tốc cắt tăng từ 200 lên 800 m/phút, hệ số K giảm khoảng 36% (tiệm cận giá trị 1,18), cho thấy phoi thoát cực nhanh, ma sát giảm và nhiệt lượng chủ yếu truyền vào phoi thay vì chi tiết gia công.

Mô hình Johnson-Cook đóng vai trò gì trong bài toán mô phỏng phần tử hữu hạn?
Mô hình Johnson-Cook mô tả chính xác ứng suất chảy dẻo của hợp kim nhôm A7075 dưới tác động đồng thời của biến dạng lớn, tốc độ biến dạng cực cao (đạt tới $10^7 \text{ s}^{-1}$) và nhiệt độ. Mô hình cùng 5 tham số phá hủy D1 - D5 giúp dự báo lực cắt và dạng phoi với độ chính xác cao so với thực tế.

Tại sao nghiên cứu lại kết hợp phương pháp Taguchi với phân tích quan hệ xám GRA?
Phương pháp Taguchi truyền thống chỉ tối ưu hóa hiệu quả cho một mục tiêu đơn lẻ. Việc kết hợp phân tích quan hệ xám (GRA) giúp chuyển đổi bài toán phức tạp gồm ba mục tiêu mâu thuẫn (giảm độ nhám Ra, giảm lực cắt F và giảm hệ số co rút phoi K) thành một chỉ số đồng nhất để tìm ra nghiệm tối ưu toàn cục chỉ qua 9 thí nghiệm.

Làm thế nào để kiểm soát độ nhám bề mặt Ra dưới 0,4 micromet khi phay nhôm A7075?
Kỹ sư cần duy trì vận tốc cắt trong dải cao tốc từ 800 đến 1000 m/phút kết hợp với lượng chạy dao nhỏ từ 0,05 đến 0,08 mm/răng và chiều sâu cắt nông. Chế độ này loại bỏ hiện tượng tạo lẹo dao và triệt tiêu rung động cơ học, mang lại độ bóng bề mặt tương đương nguyên công mài tinh.

Kết luận

  • Luận văn đã làm sáng tỏ cơ chế vật lý của quá trình hình thành phoi, sự biến đổi hệ số co rút phoi và động lực học lực cắt khi phay cao tốc hợp kim nhôm A7075 ở tốc độ biến dạng lên đến $10^7 \text{ s}^{-1}$.
  • Ứng dụng thành công mô hình phá hủy Johnson-Cook trong mô phỏng phần tử hữu hạn (FEM), phản ánh trung thực trạng thái ứng suất và nhiệt cắt tại vùng tiếp xúc dao - phoi.
  • Xác lập thành công bộ thông số chế độ cắt tối ưu toàn diện (V = 800 - 1000 m/phút, S = 0,06 - 0,08 mm/răng, t dưới 0,5 mm), giúp giảm hơn 25% lực cắt và đạt độ nhám bề mặt bóng mịn Ra dưới 0,35 micromet.
  • Khẳng định tính ưu việt của phương pháp tối ưu hóa đa mục tiêu Grey-Taguchi với mảng trực giao L9 trong việc tiết kiệm thời gian và chi phí thử nghiệm công nghệ.
  • Đóng góp nguồn tư liệu khoa học và thực tiễn vững chắc, mở đường cho các doanh nghiệp cơ khí tự tin chuyển đổi từ gia công truyền thống sang gia công cao tốc nhằm tối đa hóa lợi nhuận.

Kế hoạch nghiên cứu tiếp theo sẽ mở rộng khảo sát trên các trung tâm gia công 5 trục và đánh giá độ mòn của dao phủ nhiều lớp trong giai đoạn 2026 - 2027. Quý độc giả, kỹ sư và doanh nghiệp quan tâm vui lòng kết nối với tác giả hoặc bộ phận Sau đại học Trường Đại học Sư phạm Kỹ thuật Hưng Yên để nhận chuyển giao mô hình tính toán và ứng dụng giải pháp tối ưu vào thực tế sản xuất.
