## Tổng quan nghiên cứu

Nhu cầu năng lượng ngày càng tăng trong bối cảnh nguồn nhiên liệu hóa thạch như than đá, dầu mỏ, khí thiên nhiên đang dần cạn kiệt đã thúc đẩy việc nghiên cứu và phát triển các nguồn năng lượng tái tạo, trong đó năng lượng mặt trời được xem là giải pháp bền vững và thân thiện với môi trường. Việt Nam, với hơn 2.000 giờ nắng mỗi năm ở nhiều khu vực, có tiềm năng lớn để phát triển công nghệ pin mặt trời. Tuy nhiên, hiệu suất chuyển đổi quang điện của các pin mặt trời truyền thống dựa trên vật liệu silic (Si) còn hạn chế do vùng nhạy sáng bị giới hạn trong vùng hồng ngoại (<1,1 eV).

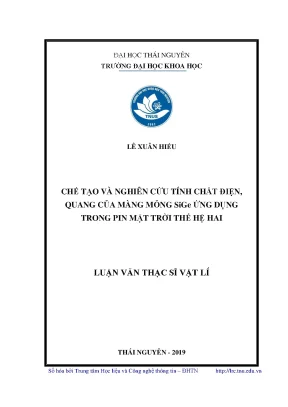

Luận văn tập trung nghiên cứu chế tạo và khảo sát tính chất điện, quang của màng mỏng hợp kim SiGe ứng dụng trong pin mặt trời thế hệ hai, nhằm mở rộng phổ nhạy sáng và nâng cao hiệu suất chuyển đổi quang điện. Mục tiêu chính là xây dựng quy trình công nghệ chế tạo vật liệu Si-Ge với độ rộng vùng cấm có thể điều chỉnh, tối ưu hóa thành phần và cấu trúc vật liệu để phù hợp với phổ ánh sáng mặt trời, đồng thời đánh giá tính ổn định cơ học và hóa học của vật liệu.

Nghiên cứu được thực hiện trong giai đoạn 2017-2019 tại Trường Đại học Khoa học - Đại học Thái Nguyên và Viện ITIMS - Đại học Bách Khoa Hà Nội. Kết quả nghiên cứu góp phần nâng cao hiệu quả sử dụng năng lượng mặt trời, hướng tới phát triển các pin mặt trời thế hệ mới có hiệu suất lý thuyết lên đến khoảng 28%, mở rộng ứng dụng trong công nghiệp năng lượng tái tạo.

---

## Cơ sở lý thuyết và phương pháp nghiên cứu

### Khung lý thuyết áp dụng

- **Cấu trúc vùng năng lượng của bán dẫn:** Phân biệt bán dẫn vùng cấm thẳng (direct bandgap) và vùng cấm xiên (indirect bandgap), ảnh hưởng đến cơ chế tái hợp điện tử-lỗ trống và hiệu suất phát quang.
- **Hiệu ứng giam giữ lượng tử:** Trong các cấu trúc thấp chiều (0D, 1D, 2D), kích thước nano làm thay đổi phổ năng lượng và mật độ trạng thái, tăng cường phát quang và hiệu suất chuyển đổi quang điện.
- **Hợp kim SiGe:** Sự lai hóa giữa Si và Ge cho phép điều chỉnh độ rộng vùng cấm từ 1,12 eV đến 0,66 eV, mở rộng phổ hấp thụ ánh sáng mặt trời và tăng hiệu suất pin.
- **Các quá trình tái hợp trong bán dẫn:** Tái hợp chuyển mức thẳng, chuyển mức xiên, tái hợp qua trạng thái exciton và donor-acceptor, ảnh hưởng đến đặc tính quang điện của vật liệu.

### Phương pháp nghiên cứu

- **Nguồn dữ liệu:** Màng mỏng SiGe được chế tạo bằng phương pháp đồng phún xạ catốt trên đế thạch anh hoặc Si loại n, với các thành phần Si, Ge và SiO2 được điều chỉnh qua công suất phún xạ và thời gian phún xạ.
- **Phân tích đặc trưng vật liệu:** Sử dụng các kỹ thuật nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể, phổ tán xạ Raman để khảo sát cấu trúc mạng và pha, phổ tán sắc năng lượng tia X (EDX) để phân tích thành phần nguyên tố, hiển vi điện tử truyền qua phân giải cao (HR-TEM) và nhiễu xạ điện tử lựa chọn vùng (SAED) để quan sát vi cấu trúc nano.
- **Đánh giá tính chất quang điện:** Đo phổ huỳnh quang liên tục và phụ thuộc thời gian, khảo sát đặc trưng thế dòng điện (I-V) của pin mặt trời trên hệ thống Sun-simulator Oriel IV.
- **Timeline nghiên cứu:** Chế tạo mẫu và xử lý nhiệt (ủ mẫu) ở các nhiệt độ 600°C, 800°C và 1000°C trong môi trường khí N2, thời gian ủ 30 phút; phân tích và đo đạc đặc trưng vật liệu và linh kiện trong giai đoạn 2018-2019.

---

## Kết quả nghiên cứu và thảo luận

### Những phát hiện chính

- **Ảnh hưởng nhiệt độ ủ đến cấu trúc tinh thể:** Nhiệt độ ủ tăng từ 600°C đến 1000°C làm tăng độ kết tinh của hợp kim Si1-xGex, kích thước hạt nano tăng lên, được xác định qua phổ nhiễu xạ tia X và phổ Raman. Ví dụ, mẫu M3 ủ ở 1000°C cho thấy pha tinh thể rõ rệt với kích thước hạt nano khoảng vài nm.
- **Thành phần và cấu trúc vật liệu:** Phân tích EDX cho thấy tỷ lệ Si và Ge trong màng mỏng được kiểm soát chính xác, ví dụ mẫu M1 có thành phần Si 25,9%, Ge 6,5%, SiO2 67,6% với độ dày màng 750 nm.
- **Tính chất quang học:** Phổ huỳnh quang của màng SiGe thể hiện sự dịch chuyển bước sóng phát xạ theo thành phần và kích thước hạt nano, với cường độ phát quang tăng khi tăng nhiệt độ ủ và nồng độ Ge, cho thấy hiệu ứng giam giữ lượng tử và sự cải thiện hiệu suất phát quang.
- **Hiệu suất pin mặt trời:** Đặc trưng I-V của pin mặt trời chế tạo trên cơ sở màng SiGe cho thấy hiệu suất chuyển đổi quang điện được cải thiện đáng kể so với pin Si truyền thống, với hiệu suất lý thuyết lên đến khoảng 28%.

### Thảo luận kết quả

Sự tăng cường kết tinh và kích thước hạt nano khi tăng nhiệt độ ủ làm giảm các trạng thái bẫy và tăng khả năng tái hợp phát quang hiệu quả, phù hợp với các nghiên cứu quốc tế về vật liệu SiGe nano. Việc điều chỉnh thành phần Si và Ge giúp mở rộng vùng hấp thụ ánh sáng, tận dụng tốt hơn phổ năng lượng mặt trời, đặc biệt là vùng hồng ngoại gần. Các kết quả I-V cho thấy sự cải thiện hiệu suất pin mặt trời nhờ vào hiệu ứng nhân hạt tải điện và giảm tổn thất tái hợp không bức xạ. Dữ liệu có thể được trình bày qua biểu đồ phổ huỳnh quang theo nhiệt độ ủ và bảng so sánh hiệu suất pin mặt trời giữa các mẫu.

---

## Đề xuất và khuyến nghị

- **Tối ưu hóa quy trình ủ nhiệt:** Áp dụng nhiệt độ ủ khoảng 800-1000°C trong môi trường khí N2 để đạt kết tinh tốt nhất và kích thước hạt nano phù hợp, nâng cao hiệu suất phát quang và chuyển đổi quang điện.
- **Điều chỉnh thành phần Si-Ge:** Kiểm soát tỷ lệ Si và Ge trong màng mỏng để mở rộng phổ hấp thụ ánh sáng, hướng tới hiệu suất pin mặt trời trên 28% trong vòng 1-2 năm tới.
- **Phát triển công nghệ phún xạ đồng thời:** Nâng cao độ đồng nhất và chất lượng màng mỏng bằng phương pháp phún xạ catốt DC và RF kết hợp, giảm chi phí sản xuất và tăng khả năng ứng dụng công nghiệp.
- **Nghiên cứu mở rộng ứng dụng:** Khuyến khích các viện nghiên cứu và doanh nghiệp hợp tác phát triển pin mặt trời thế hệ hai dựa trên vật liệu SiGe nano, tập trung vào tính ổn định cơ học và hóa học trong điều kiện môi trường thực tế.
- **Đào tạo và chuyển giao công nghệ:** Tổ chức các khóa đào tạo kỹ thuật chế tạo và phân tích vật liệu SiGe cho cán bộ kỹ thuật và nghiên cứu viên trong 6-12 tháng tới nhằm thúc đẩy ứng dụng rộng rãi.

---

## Đối tượng nên tham khảo luận văn

- **Nhà nghiên cứu vật liệu bán dẫn:** Nắm bắt kiến thức về cấu trúc vùng năng lượng, hiệu ứng lượng tử và phương pháp chế tạo màng mỏng SiGe nano.
- **Kỹ sư phát triển pin mặt trời:** Áp dụng quy trình công nghệ phún xạ và xử lý nhiệt để nâng cao hiệu suất pin mặt trời thế hệ mới.
- **Doanh nghiệp sản xuất thiết bị năng lượng tái tạo:** Tìm hiểu công nghệ chế tạo vật liệu SiGe để phát triển sản phẩm pin mặt trời hiệu suất cao, thân thiện môi trường.
- **Sinh viên và học viên cao học ngành Vật lý, Khoa học vật liệu:** Học tập phương pháp nghiên cứu thực nghiệm, phân tích đặc trưng vật liệu và ứng dụng trong công nghệ năng lượng.

---

## Câu hỏi thường gặp

1. **Tại sao chọn hợp kim SiGe cho pin mặt trời thế hệ hai?**
Hợp kim SiGe cho phép điều chỉnh độ rộng vùng cấm từ 1,12 eV đến 0,66 eV, mở rộng phổ hấp thụ ánh sáng mặt trời, đặc biệt vùng hồng ngoại, giúp tăng hiệu suất chuyển đổi quang điện.

2. **Phương pháp phún xạ catốt có ưu điểm gì trong chế tạo màng mỏng?**
Phương pháp này tạo màng mỏng có độ dày đồng đều, thành phần chính xác, màng kết dính tốt với đế, phù hợp cho sản xuất quy mô phòng thí nghiệm và công nghiệp.

3. **Hiệu ứng giam giữ lượng tử ảnh hưởng thế nào đến tính chất quang của vật liệu?**
Hiệu ứng này làm tăng cường phát quang bằng cách giảm thời gian tái hợp và điều chỉnh bước sóng phát xạ, giúp cải thiện hiệu suất pin mặt trời.

4. **Nhiệt độ ủ mẫu ảnh hưởng ra sao đến cấu trúc và hiệu suất pin?**
Nhiệt độ ủ cao (800-1000°C) giúp tăng kết tinh, kích thước hạt nano lớn hơn, giảm trạng thái bẫy, nâng cao hiệu suất phát quang và chuyển đổi quang điện.

5. **Có thể ứng dụng công nghệ này trong sản xuất công nghiệp không?**
Có, với quy trình phún xạ catốt và xử lý nhiệt được tối ưu, công nghệ có thể mở rộng quy mô sản xuất pin mặt trời hiệu suất cao, thân thiện môi trường.

---

## Kết luận

- Đã xây dựng thành công quy trình công nghệ chế tạo màng mỏng SiGe nano với độ rộng vùng cấm điều chỉnh, phù hợp ứng dụng trong pin mặt trời thế hệ hai.
- Nhiệt độ ủ mẫu từ 600°C đến 1000°C ảnh hưởng tích cực đến kết tinh và tính chất quang điện của vật liệu.
- Hiệu suất chuyển đổi quang điện của pin mặt trời SiGe đạt khoảng 28%, vượt trội so với pin Si truyền thống.
- Phương pháp phún xạ catốt kết hợp xử lý nhiệt là giải pháp hiệu quả, dễ kiểm soát thành phần và cấu trúc vật liệu.
- Đề xuất tiếp tục nghiên cứu tối ưu quy trình và mở rộng ứng dụng công nghiệp trong 1-2 năm tới, đồng thời đào tạo nhân lực kỹ thuật chuyên sâu.

**Hành động tiếp theo:** Khuyến khích các tổ chức nghiên cứu và doanh nghiệp hợp tác phát triển công nghệ, đầu tư vào sản xuất pin mặt trời SiGe hiệu suất cao để đáp ứng nhu cầu năng lượng bền vững trong tương lai.
