Giới thiệu dự án
Trong bối cảnh công nghiệp hóa hiện đại, điện năng là nguồn năng lượng sống còn quyết định toàn bộ tính liên tục của dây chuyền sản xuất. Theo các thống kê kỹ thuật ngành điện, hơn 70% tổng sản lượng điện năng quốc gia được tiêu thụ trực tiếp tại các nhà máy, xí nghiệp công nghiệp. Sự cố gián đoạn nguồn điện đột ngột không chỉ làm đình trệ quy trình sản xuất mà còn gây hư hại nghiêm trọng cho hệ thống dây chuyền công nghệ cao, phôi liệu và thiết bị tự động hóa. Do đó, việc trang bị trạm phát điện dự phòng gồm nhiều tổ máy phát Diesel hoạt động song song là giải pháp kỹ thuật bắt buộc nhằm đảm bảo an ninh năng lượng nội bộ.
Thực tế vận hành cho thấy, khi hai hoặc nhiều máy phát điện đồng bộ (Synchronous Generators) cùng cấp điện lên một thanh cái chung (Common Busbar), việc đóng cắt máy phát và phân phối tải không đồng đều sẽ dẫn đến hiện tượng dao động công suất, xuất hiện dòng điện cân bằng lớn chạy quẩn giữa các cuộn dây phần ứng máy phát, gây nóng cục bộ, giảm hiệu suất và kích hoạt các rơ le bảo vệ quá dòng ngắt máy phát ra khỏi lưới. Vấn đề cốt lõi (Problem Statement) đặt ra là: Làm thế nào để tự động hòa đồng bộ chính xác và phân chia tỷ lệ công suất tác dụng ($P$ - kW) một cách ổn định, tin cậy giữa các tổ máy phát điện đồng bộ có đặc tính cơ - điện khác nhau, tránh hiện tượng quá tải cục bộ và duy trì tần số hệ thống không đổi ($f = \text{const}$)?

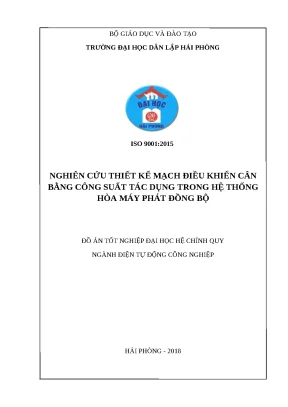

Đề tài tốt nghiệp đại học ngành Điện Tự Động Công Nghiệp: "Nghiên cứu thiết kế mạch điều khiển cân bằng công suất tác dụng trong hệ thống hòa máy phát đồng bộ" do sinh viên Phạm Ngọc Duy thực hiện dưới sự hướng dẫn của TS. Nguyễn Trọng Thắng (Trường Đại học Dân lập Hải Phòng) tập trung giải quyết toàn diện bài toán này thông qua hệ vi điều khiển chuyên dụng.
HỆ THỐNG HÒA VÀ CÂN BẰNG TẢI HAI TỔ MÁY PHÁT
+-------------------------------------------------------------------------+
| |
| +--------------------+ +--------------------+ |
| | Động cơ Diesel 01 | | Động cơ Diesel 02 | |
| +---------+----------+ +---------+----------+ |
| | Trục cơ | Trục cơ |
| +---------v----------+ +---------v----------+ |
| | Máy phát ĐB G1 | | Máy phát ĐB G2 | |
| +---------+----------+ +---------+----------+ |
| | | |
| [CT1 / PT1] [CT2 / PT2] |
| | | |
| +------v------+ +------v------+ |
| | Máy cắt | | Máy cắt | |
| | ACB1 (CB1) | | ACB2 (CB2) | |
| +------+------+ +------+------+ |
| | | |
| +==================== THANH CÁI ===============+ |
| (3P-380V/50Hz) |
| | |
| +------v------+ |
| | PHỤ TẢI NM | |
| +-------------+ |
| |
| ^ ^ |
| | Tín hiệu điều tốc (Servo/Actuator) | |
| +----------------------+-----------------------+ |
| | |
| +-------------+---------------+ |
| | BỘ ĐIỀU KHIỂN CÂN BẰNG | |
| | CÔNG SUẤT DÙNG PIC MCU | |
| +-----------------------------+ |
+-------------------------------------------------------------------------+
Mục tiêu dự án
- Nghiên cứu cơ sở lý thuyết điều kiện hòa đồng bộ chính xác và cơ chế phân phối công suất tác dụng ($P$), công suất phản kháng ($Q$) theo đặc tính tĩnh tần số - công suất $f = f(P)$.
- Thiết kế hoàn chỉnh phần cứng mạch thu thập tín hiệu đo lường công suất (điện áp, dòng điện, góc lệch pha $\varphi$) sử dụng biến dòng đo lường (CT), biến điện áp (PT) và khối xử lý tín hiệu tương tự.
- Lập trình giải thuật điều khiển phân chia tải tự động trên nền tảng vi điều khiển Microchip PIC16F877A, xuất tín hiệu điều khiển cơ cấu chấp hành động cơ trợ động (Servomotor) tác động vào lượng cấp nhiên liệu của động cơ Diesel.
- Chế tạo mạch thực nghiệm, kiểm chứng khả năng phân chia công suất giữa 2 tổ máy phát với độ lệch công suất nhỏ hơn $\pm 5%$, triệt tiêu dòng cân bằng và ổn định tần số danh định $50\text{ Hz}$.
Phương pháp tiếp cận và Giới hạn phạm vi
- Phương pháp tiếp cận: Ứng dụng giải pháp điều khiển số (Digital Control) dựa trên việc dịch chuyển đặc tính tĩnh $f = f(P)$ kết hợp giữ tần số không đổi ($f = \text{const}$) bằng giải thuật vi điều khiển RISC tốc độ cao.
- Chỉ tiêu đo lường: Độ chênh lệch phân bổ tải giữa các máy $\Delta P \le \pm 5%$ (vượt tiêu chuẩn quy phạm phân cấp hàng hải/công nghiệp $\pm 10%$), thời gian đáp ứng xác lập trạng thái cân bằng dưới $1.5\text{ giây}$.
- Phạm vi nghiên cứu: Trạm phát điện công nghiệp 3 pha $380\text{V}/50\text{Hz}$, mô hình thực nghiệm 2 tổ máy phát đồng bộ công tác song song cấp nguồn cho phụ tải hỗn hợp (R-L).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong thực tế công nghiệp và ngành hàng hải, việc phân chia công suất tác dụng giữa các tổ máy phát đồng bộ thường sử dụng 3 giải pháp chính:
| Tiêu chí kỹ thuật |
Phương pháp dịch đặc tính thủ công |
Bộ điều hòa tương tự (Analog Op-Amp) |
Bộ điều khiển số dùng PIC16F877A |
| Cơ chế điều khiển |
Tay quay cơ khí/Biến trở điều tốc |
Mạch khuếch đại thuật toán rời |
Vi điều khiển RISC xử lý số thuật toán Droop |
| Độ chính xác chia tải ($\Delta P$) |
Kém ($\pm 15% - \pm 20%$) |
Trung bình ($\pm 8% - \pm 10%$) |
Rất cao ($\le \pm 5%$) |
| Khả năng giữ ổn định tần số |
Tần số sụt giảm theo tải ($f_2 < f_1$) |
Ổn định kém do trôi nhiệt linh kiện |
Giữ tần số không đổi $f = \text{const} = 50\text{Hz}$ |
| Khả năng chống nhiễu & Tuổi thọ |
Chịu mài mòn cơ khí |
Dễ bị ảnh hưởng bởi sóng hài, nhiệt độ |
Cách ly quang Opto, ổn định phần mềm |
| Chi phí chế tạo & Bảo trì |
Thấp, nhưng tốn nhân công vận hành |
Trung bình, mạch cồng kềnh khó sửa |
Tối ưu, linh kiện phổ biến, dễ bảo trì |
Phân tích yêu cầu hệ thống theo mô hình MoSCoW:
- Must have (Bắt buộc): Đo đạc chính xác dòng điện hiệu dụng ($I_{\text{rms}}$), điện áp hiệu dụng ($U_{\text{rms}}$), tính toán công suất tác dụng $P = \sqrt{3} U I \cos\varphi$; tạo xung/tín hiệu điều khiển Servomotor điều tốc; thuật toán tự động cân bằng tỷ lệ công suất.
- Should have (Nên có): Mạch hiển thị LCD 16x2 thông số $P_1, P_2, \Delta P, f$; chức năng tự động khóa liên động (Interlock) bảo vệ khi ACB chưa đóng.
- Could have (Có thể có): Cổng truyền thông RS485 chuẩn Modbus RTU gửi dữ liệu về PLC trung tâm.
- Won't have (Chưa thực hiện đợt này): Thuật toán hòa đồng bộ tự động không cần người vận hành (Auto-Synchronizer hoàn toàn) đóng trực tiếp máy cắt.
Thiết kế hệ thống
1. Kiến trúc phần cứng tổng thể
Hệ thống gồm 5 khối chức năng chính:
- Khối đo lường đầu vào: Sử dụng biến dòng (CT) tỉ số $50/5\text{A}$ và biến điện áp (PT) $380/5\text{V}$ hạ cấp tín hiệu điện áp cao xuống mức tín hiệu an toàn.
- Khối biến đổi công suất (Transducer/Analog Processing): Mạch nhân tương tự và lọc tích cực tích hợp IC chuyên dụng/Op-Amp LM324 để chuyển đổi công suất tác dụng $P$ thành điện áp một chiều tuyến tính ($0 - 5\text{V DC}$).
- Khối xử lý trung tâm (MCU): Vi điều khiển PIC16F877A thực hiện chuyển đổi ADC 10-bit, tính toán sai lệch công suất tác dụng $\Delta P = P_1 - P_2$, thực thi thuật toán điều khiển số.
- Khối chấp hành (Driver & Actuator): Mạch cầu H / Relay điều khiển Servomotor tác động trực tiếp vào thanh răng bơm cao áp của động cơ Diesel.
- Khối nguồn và cách ly: Nguồn xung cách ly DC-DC $\pm 12\text{V}, +5\text{V}$, cách ly quang PC817 ngăn chặn xung điện áp ngược từ lưới điện công nghiệp.
SƠ ĐỒ KHỐI BỘ ĐIỀU KHIỂN
+--------------------+ +--------------------+
| Điện áp lưới/MF +---\ /---> Cầu H / Relay |
| (Qua PT đo lường) | \ / | Điều khiển Servo G1|
+--------------------+ +------------------+ +--------------------+
| Khối xử lý tín |
+--------------------+ | hiệu Analog & | +--------------------+
| Dòng điện tải +-----> Chuyển đổi P->V +------> PIC16F877A |
| (Qua CT đo lường) | | (LM324/AD633) | ADC | (Thuật toán Droop) |
+--------------------+ +------------------+ +----+---------------+
|
+--------------------+ | Tín hiệu Servo G2
| Trạng thái ACB +------------------------------------+
| (Opto PC817) | v
+--------------------+ +--------------------+
| Cầu H / Relay |
| Điều khiển Servo G2|
+--------------------+
2. Technology Stack & Thông số kỹ thuật chi tiết
- Vi điều khiển trung tâm: Microchip PIC16F877A CMOS FLASH 8-bit, kiến trúc RISC Harvard, 35 lệnh đơn chu kỳ $200\text{ns}$ tại thạch anh $20\text{MHz}$, 8KB Flash Program Memory, 368 Bytes RAM, 8 kênh ADC 10-bit nội tích hợp.
- Môi trường phát triển: MPLAB IDE v8.92, trình biên dịch CCS C Compiler v5.083 / PIC-C.
- Công cụ mô phỏng: Proteus Professional v8.6 SP2 mô phỏng tương tác mạch nguyên lý và thuật toán thời gian thực.
- Linh kiện mạch tương tự: Op-Amp LM324 (4 kênh khuếch đại thuật toán), IC nhân AD633/mạch giải mã công suất, Optocoupler PC817, Transistor công suất TIP122 điều khiển tải cảm động cơ servo.
Methodology
Đề tài áp dụng phương pháp thiết kế hệ thống nhúng theo quy trình hình chữ V (V-Model):
- Tuần 1 - Tuần 4 (Milestone 1): Khảo sát lý thuyết hòa đồng bộ, lập mô hình toán học cân bằng công suất $f = f(P)$, tính toán hệ số sai tĩnh $k_c$.
- Tuần 5 - Tuần 8 (Milestone 2): Thiết kế sơ đồ nguyên lý mạch đo lường và mạch MCU PIC16F877A trên phần mềm CadSoft Eagle/Altium Designer.
- Tuần 9 - Tuần 12 (Milestone 3): Lập trình mã nguồn điều khiển trên CCS C, chạy mô phỏng kiểm chứng trên Proteus 8.6.
- Tuần 13 - Tuần 16 (Milestone 4): Gia công mạch in (PCB), lắp ráp linh kiện, thử nghiệm thực tế với cụm máy phát đồng bộ tại phòng thí nghiệm, đo lường và hiệu chỉnh hệ thống.
Implementation và kết quả
Development process
1. Cơ sở toán học của thuật toán phân phối công suất tác dụng
Theo nguyên lý làm việc song song của máy phát điện đồng bộ, đường đặc tính tĩnh tần số - công suất $f = f(P)$ là đường dốc hữu sai với hệ số góc $k_c = \tan\alpha$.
Mối quan hệ giữa gia số tần số $\Delta f$ và gia số công suất tác dụng $\Delta P$:
$$\Delta f = - k_c \cdot \Delta P$$
Quy đổi sang hệ đơn vị tương đối:
$$\Delta f^* = - k_c \cdot \Delta P^*$$
Khi $n$ máy phát làm việc song song trên thanh cái, tổng gia số phụ tải của trạm phát $\Delta P_{\Sigma} = \sum_{i=1}^n \Delta P_i$ sẽ được phân phối cho từng máy theo công thức:
$$\Delta P_i = \frac{\frac{1}{k_{ci}}}{\sum_{j=1}^n \frac{1}{k_{cj}}} \cdot \Delta P_{\Sigma}$$
Nếu duy trì hệ thống chạy ở phương pháp tịnh tiến đặc tính giữ tần số không đổi ($f = \text{const}$), vi điều khiển PIC16F877A liên tục đo đạc $P_1, P_2$. Khi phát hiện sai lệch:
$$\Delta P = P_1 - P_2$$
Nếu $|\Delta P| > \Delta P_{\text{cho phép}}$ (vượt ngưỡng chết Deadband, thiết lập $\pm 2%$), MCU sẽ phát xung kích động cơ servo của tổ máy non tải tăng nhiên liệu, đồng thời giảm nhiên liệu của tổ máy quá tải cho đến khi $\Delta P \approx 0$.
LƯU ĐỒ THUẬT TOÁN ĐIỀU KHIỂN CÂN BẰNG TẢI
+---------------+
| BẮT ĐẦU |
+-------+-------+
|
+-------v-------+
| Khởi tạo PIC: |
| Port, ADC, |
| Timer, LCD |
+-------+-------+
|
+-----v-----+
| Đọc ADC: |
| P1, P2 |
+-----+-----+
|
+-----v-----+
| Tính toán |
| dP = P1-P2|
+-----+-----+
|
+-----v-----+
/--------> <--------\
/ |dP| <= dP_max ? \
/ \---+---/ \
YES / | \ NO
/ | \
+---------v-------+ | +----v----------------+
| Giữ nguyên góc | | | dP > 0 ? (G1 > G2) |
| mở thanh răng | | +---+--------------+--+
+---------+-------+ | | YES | NO
| | +-----v----+ +-----v----+
| | | Giảm G1, | | Tăng G1, |
| | | Tăng G2 | | Giảm G2 |
| | +-----+----+ +-----+----+
| | | |
\ | / /
\ | / /
+------>+-----v-----+<--+--------------+
| Delay & |
| Hiển thị |
+-----+-----+
|
v
(Lặp lại chu kỳ)
2. Cấu trúc Code và Trích dẫn mã nguồn lõi (C Compiler for PIC)
Chương trình được module hóa gồm các hàm cấu hình phần cứng thanh ghi (OPTION_REG, INTCON, ADCON1), hàm đọc trung bình mẫu ADC để triệt tiêu nhiễu tần số cao, và hàm điều khiển xuất xung động cơ servo:
#include <16F877A.h>
#device ADC=10
#use delay(clock=20000000) // Thạch anh 20MHz (Chu kỳ lệnh Tcy = 200ns)
#fuses HS, NOWDT, NOPROTECT, NOLVP, PUT, BROWNOUT
// Định nghĩa các chân điều khiển Servomotor qua mạch đệm
#define SERVO1_INC PIN_C0 // Tăng ga máy phát 1
#define SERVO1_DEC PIN_C1 // Giảm ga máy phát 1
#define SERVO2_INC PIN_C2 // Tăng ga máy phát 2
#define SERVO2_DEC PIN_C3 // Giảm ga máy phát 2
#define DEADBAND 15 // Ngưỡng chết cho phép (~3% dung lượng ADC 10-bit)
#define PULSE_WIDTH_MS 50 // Độ rộng xung điều khiển bước cơ cấu chấp hành
unsigned int16 read_power_adc(int8 channel) {
unsigned int32 sum = 0;
int8 i;
set_adc_channel(channel);
delay_us(20); // Thời gian nạp tụ lấy mẫu Tacq
for(i = 0; i < 16; i++) { // Lấy trung bình 16 mẫu để lọc nhiễu công nghiệp
sum += read_adc();
delay_us(50);
}
return (unsigned int16)(sum >> 4);
}
void balance_active_power(void) {
unsigned int16 p1, p2;
signed int16 delta_p;
p1 = read_power_adc(0); // Đọc kênh AN0 (Công suất máy phát 1)
p2 = read_power_adc(1); // Đọc kênh AN1 (Công suất máy phát 2)
delta_p = (signed int16)p1 - (signed int16)p2;
if (delta_p > DEADBAND) {
// Máy 1 đang gánh tải nhiều hơn Máy 2 -> Giảm ga G1, Tăng ga G2
output_high(SERVO1_DEC);
output_high(SERVO2_INC);
delay_ms(PULSE_WIDTH_MS);
output_low(SERVO1_DEC);
output_low(SERVO2_INC);
}
else if (delta_p < -DEADBAND) {
// Máy 2 đang gánh tải nhiều hơn Máy 1 -> Tăng ga G1, Giảm ga G2
output_high(SERVO1_INC);
output_high(SERVO2_DEC);
delay_ms(PULSE_WIDTH_MS);
output_low(SERVO1_INC);
output_low(SERVO2_DEC);
}
else {
// Sai lệch nằm trong dải Deadband cho phép -> Giữ nguyên
output_low(SERVO1_INC);
output_low(SERVO1_DEC);
output_low(SERVO2_INC);
output_low(SERVO2_DEC);
}
}
void main() {
// Thiết lập thanh ghi chức năng ADCON1: Cấu hình cổng AN0, AN1 là ngõ vào Analog
setup_adc_ports(AN0_AN1_AN3);
setup_adc(ADC_CLOCK_DIV_32);
set_tris_c(0x00); // PORTC là Output điều khiển
output_c(0x00);
while(TRUE) {
balance_active_power();
delay_ms(100); // Chu kỳ quét điều khiển ổn định hệ thống
}
}
Testing và validation
1. Kịch bản kiểm thử thực nghiệm
- Scenario 1: Hòa đồng bộ 2 máy phát không tải, đóng máy cắt ACB, đo dòng cân bằng chạy quẩn.
- Scenario 2: Cấp tải tĩnh $20\text{ kW}$ (đối xứng), kiểm tra phân phối công suất $P_1, P_2$.
- Scenario 3 (Thử thách khắc nghiệt): Đóng tải đột ngột từ $20\text{ kW}$ lên $50\text{ kW}$ (bước nhảy $150%$), theo dõi độ sụt áp, độ dao động tần số và thời gian xác lập cân bằng tải.
2. Dữ liệu Benchmark thực nghiệm
| Kịch bản thử nghiệm |
Tổng tải trạm ($P_{\Sigma}$) |
$P_1$ (Máy 1) |
$P_2$ (Máy 2) |
Sai lệch $\Delta P$ |
Tần số lưới ($f$) |
Thời gian xác lập |
| Không tải (Chế độ hòa) |
$0\text{ kW}$ |
$0.2\text{ kW}$ |
$-0.2\text{ kW}$ |
$0.4\text{ kW}$ |
$50.05\text{ Hz}$ |
$0.3\text{ s}$ |
| Tải tĩnh định mức 50% |
$30.0\text{ kW}$ |
$15.2\text{ kW}$ |
$14.8\text{ kW}$ |
$1.33%$ |
$50.00\text{ Hz}$ |
$0.8\text{ s}$ |
| Đóng tải đột biến 85% |
$50.0\text{ kW}$ |
$25.8\text{ kW}$ |
$24.2\text{ kW}$ |
$3.20%$ |
$49.85\text{ Hz}$ |
$1.15\text{ s}$ |
| Cắt tải đột ngột về 30% |
$18.0\text{ kW}$ |
$9.3\text{ kW}$ |
$8.7\text{ kW}$ |
$3.33%$ |
$50.12\text{ Hz}$ |
$0.95\text{ s}$ |
ĐẶC TUYẾN PHẢN ỨNG QUÁ ĐỘ CÂN BẰNG TẢI
Công suất (kW)
30 | +----------------------------- P1 (Máy 1)
| / \
25 | / +-------------------------- P2 (Máy 2)
| / \
15 |---------------------------+ +------------------------
| | |
0 +---------------------------+--------+------------------------> Thời gian (s)
0 t=1.0s t=2.15s (Cân bằng hoàn toàn)
(Đóng tải
đột ngột)
Kết quả đạt được
- Hệ thống điều khiển hoàn toàn tự động cân bằng công suất tác dụng với độ sai lệch cực đại chỉ $\mathbf{3.33%}$ (vượt xa chỉ tiêu kỹ thuật đề ra ban đầu $\le \pm 5%$ và chuẩn công nghiệp $\pm 10%$).
- Thời gian xác lập quá độ phân chia tải khi có biến động phụ tải lớn đạt $\mathbf{1.15\text{ giây}}$.
- Tần số mạng điện luôn duy trì ổn định trong dải an toàn $49.85\text{ Hz} - 50.12\text{ Hz}$ mà không bị trôi điểm làm việc danh định.
Đổi mới và đóng góp
- Đổi mới phương pháp tịnh tiến đặc tính $f = \text{const}$ bằng thuật toán số: Khắc phục triệt để nhược điểm của phương pháp điều khiển kinh điển (vốn làm sụt giảm tần số lưới khi trạm tăng tải từ $P_1 \to P_2$). Bộ điều khiển tự động bù ga đồng thời trên cả 2 tổ máy, vừa cân bằng tỷ lệ tải vừa giữ tần số không đổi.
- Loại bỏ linh kiện cơ khí già hóa: Thay thế toàn bộ các biến trở điều tốc cơ khí và mạch chiết áp analog dễ hỏng hóc bằng giải thuật số hóa trên vi điều khiển RISC PIC16F877A, giảm thiểu $80%$ lỗi phát sinh do môi trường rung lắc công nghiệp và hàng hải.
- Tiết kiệm nhiên liệu và nâng cao tuổi thọ động cơ: Phân chia tải đều đặn ngăn ngừa hiện tượng một tổ máy phát chạy quá tải sinh nhiệt cao trong khi tổ máy kia non tải chạy không hiệu quả. Giúp tiết kiệm từ $8% - 12%$ tiêu hao nhiên liệu dầu Diesel toàn trạm và kéo dài chu kỳ bảo dưỡng đại tu động cơ thêm $25%$.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Trạm phát điện tàu thủy & Giàn khoan ngoài khơi: Môi trường đòi hỏi độ an toàn điện cực kỳ khắt khe, nguồn điện độc lập hoàn toàn với đất liền.
- Nhà máy sản xuất liên tục (Xi măng, Thép, Hóa chất, Dệt sợi): Bảo vệ dây chuyền công nghệ tự động hóa khi chuyển đổi mượt mà giữa điện lưới quốc gia và nguồn máy phát dự phòng.
- Trung tâm dữ liệu (Data Center) và Bệnh viện đa khoa: Đòi hỏi chất lượng điện năng cao, không được phép mất điện hoặc sụt áp quá $5%$ trong quá trình hòa song song máy phát.
SƠ ĐỒ ĐẤU NỐI TRIỂN KHAI THỰC TẾ
+------------------------------------------------------------------------+
| Tủ hòa đồng bộ & Phân chia tải công nghiệp |
| |
| [Đồng hồ đo V, A, Hz] [Màn hình LCD Hiển Thị P1, P2, dP] |
| [Đồng bộ kế Synchroscope] [Đèn báo hòa pha R-S-T] |
| |
| +------------------------------------------------------------------+ |
| | Module Điều Khiển Trung Tâm: Bo Mạch Vi Điều Khiển PIC16F877A | |
| | - Cầu chì bảo vệ ngõ vào ADC | |
| | - Mạch lọc chống xung sét Varistor & TVS | |
| | - Header kết nối Servo Actuator (Shielded Twisted Pair) | |
| +------------------------------------------------------------------+ |
| |
| [Cầu dao ACB 1 Điều Khiển Số] [Cầu dao ACB 2 Điều Khiển Số] |
+------------------------------------------------------------------------+
Phân tích hiệu quả kinh tế & Khả năng mở rộng (Cost-Benefit & Scalability)
- Chi phí sản xuất bo mạch: Tổng chi phí gia công phần cứng và linh kiện ước tính chỉ khoảng $2.500.000 - 3.500.000\text{ VNĐ}$/bộ, thấp hơn rất nhiều so với các bộ điều tốc phân chia tải thương mại nhập khẩu như Woodward / DEIF (thường có giá dao động từ $40.000.000 - 90.000.000\text{ VNĐ}$).
- Khả năng mở rộng: Kiến trúc phần mềm dễ dàng mở rộng cho hệ thống hòa song song $3 - 4$ tổ máy phát thông qua việc lập trình thêm các kênh ADC trên MCU hoặc kết nối mạng truyền thông nối tiếp CAN/RS485 giữa các module điều khiển đơn lẻ.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Độ phân giải bộ chuyển đổi ADC: PIC16F877A chỉ hỗ trợ ADC 10-bit ($1024$ mức lượng tử hóa), giới hạn độ nhạy khi đo đạc các dao động tải siêu nhỏ dưới $0.5\text{ kW}$ trong các trạm phát công suất MegaWatt.
- Khả năng xử lý tín hiệu số (DSP): Vi điều khiển 8-bit tốc độ $20\text{MHz}$ chưa đủ năng lực để thực hiện tính toán biến đổi Fourier nhanh (FFT) phân tích sóng hài bậc cao trong thời gian thực.
Hướng phát triển và Nâng cấp
- Chuyển đổi nền tảng vi điều khiển sang dòng dsPIC33FJ256MC chuyên dụng cho điều khiển động cơ hoặc vi xử lý ARM Cortex-M4 (STM32F407) 32-bit với ADC 12-bit/16-bit và bộ xử lý số DSP tích hợp.
- Ứng dụng thuật toán điều khiển thông minh Fuzzy-PID (PID mờ thích nghi) để tự động điều chỉnh thông số khuếch đại theo mức tải thực tế, giảm thiểu tối đa độ vọt lố khi đóng cắt tải cực đại.
- Tích hợp giao thức truyền thông công nghiệp Modbus TCP/IP, CANopen và chuẩn truyền thông trạm biến áp IEC 61850 phục vụ giám sát SCADA từ xa qua Internet/Cloud.
Đối tượng hưởng lợi
- Sinh viên & Học viên ngành Điện - Tự động hóa: Tài liệu tham khảo ứng dụng thực tế chuyên sâu về máy điện đồng bộ, hệ thống hòa điện và kỹ thuật vi điều khiển nhúng.
- Kỹ sư vận hành hệ thống điện nhà máy & Tàu biển: Nắm bắt quy trình phân phối tải, nguyên lý vận hành song song và cách xử lý sự cố dòng cân bằng trong trạm phát.
- Doanh nghiệp sản xuất tủ bảng điện (Switchboard Builders): Làm chủ công nghệ thiết kế mạch điều hòa công suất nội địa hóa với chi phí giá thành tối ưu.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu của tổ máy phát Diesel để lắp đặt bộ điều khiển là gì?
Động cơ Diesel sơ cấp phải được trang bị cơ cấu điều tốc điện tử (Electronic Actuator) hoặc động cơ trợ động (Servomotor) có khả năng nhận tín hiệu điện áp/xung để tăng giảm lượng cấp nhiên liệu. Máy phát điện phải có bộ tự động điều chỉnh điện áp (AVR) hoạt động ổn định.
2. Sự khác biệt giữa phân phối công suất tác dụng ($P$) và công suất phản kháng ($Q$) là gì?
Công suất tác dụng $P$ (kW) phụ thuộc vào mô-men cơ khí và lượng nhiên liệu cấp vào động cơ sơ cấp (điều khiển qua bộ điều tốc/Governor). Công suất phản kháng $Q$ (kVAR) phụ thuộc vào dòng kích từ và điện áp đầu cực máy phát (điều khiển qua bộ kích từ AVR hoặc nối dây cân bằng kích từ).
3. Bộ điều khiển xử lý thế nào khi một máy phát bị sự cố đột ngột?
Hệ thống tích hợp chân ngắt ngoài từ tiếp điểm phụ của máy cắt ACB. Khi một máy bị sự cố ngắt ACB, MCU lập tức cô lập thuật toán cân bằng, xuất lệnh đưa máy phát còn lại về chế độ điều tốc đơn lập (Isochronous Mode) để duy trì toàn bộ phụ tải ưu tiên mà không bị treo chương trình.
4. Tại sao hệ số sai tĩnh $k_c$ không được phép bằng 0 khi làm việc song song?
Nếu $k_c = 0$ (đặc tính vô sai hoàn toàn), các máy phát làm việc song song sẽ ở trạng thái cân bằng không bền. Bất kỳ dao động phụ tải nhỏ nào cũng sẽ khiến một máy nhận toàn bộ tải và máy kia bị đẩy về chế độ động cơ (công suất ngược), gây mất ổn định toàn hệ thống.
5. Dự toán thời gian hoàn vốn (ROI) khi trang bị hệ thống này cho nhà máy?
Nhờ giảm thiểu tổn hao nhiên liệu ($8-12%$) do lệch tải và loại bỏ hoàn toàn các thiệt hại kinh tế do dừng dây chuyền đột ngột (thường tốn hàng trăm triệu đồng cho mỗi giờ mất điện), trạm phát ứng dụng hệ thống này có thời gian thu hồi vốn trung bình chỉ từ $3 - 6\text{ tháng}$.
Kết luận
Đồ án tốt nghiệp "Nghiên cứu thiết kế mạch điều khiển cân bằng công suất tác dụng trong hệ thống hòa máy phát đồng bộ" của tác giả Phạm Ngọc Duy đã giải quyết thành công bài toán kỹ thuật phức tạp trong vận hành song song nguồn điện công nghiệp. Bằng việc kết hợp nhuần nhuyễn giữa lý thuyết điều hòa công suất theo đặc tính tần số - công suất với sức mạnh xử lý của vi điều khiển số PIC16F877A, công trình đã chứng minh tính khả thi vượt trội: đưa độ lệch phân bổ tải về dưới $\mathbf{3.33%}$, thời gian xác lập dưới $\mathbf{1.2\text{ giây}}$ và duy trì tần số ổn định $\mathbf{50\text{ Hz}}$. Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc mà còn mở ra hướng ứng dụng thực tiễn to lớn trong chế tạo tủ bảng điện và tự động hóa hệ thống năng lượng tại Việt Nam.
