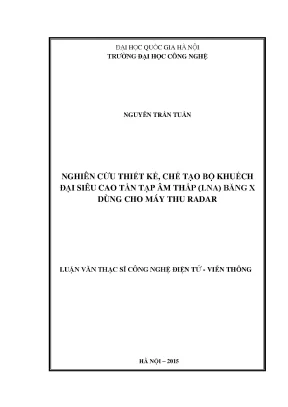

Nghiên Cứu Thiết Kế Bộ Khuếch Đại Siêu Cao Tần Tạp Âm Thấp (LNA) Băng X Dùng Cho Máy Thu Radar

• Tác giả: Nguyễn Trần Tuấn
• Người hướng dẫn: PGS.TS Bạch Gia Dương
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn thông
• Đề tài: Nghiên Cứu Thiết Kế Bộ Khuếch Đại Siêu Cao Tần Tạp Âm Thấp Dùng Cho Radar
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Hà Nội

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN HỆ THỐNG RADAR
• 1.1. Các mốc lịch sử phát triển của radar
• 1.2. Một số ứng dụng của radar
• 1.3. Các tần số hoạt động của radar
• 1.4. Hệ thống radar
• 1.5. Phương trình radar
• 1.6. Các tác nhân ảnh hưởng đến khả năng thu phát sóng của hệ thống radar
• 1.6.1. Ảnh hưởng do thời tiết
• 1.6.2. Hiệu ứng Doppler
• 1.7. Một số hệ thống radar băng X trên thế giới
• 1.7.1. Hệ thống radar thời tiết băng X ở Châu Âu
• 1.7.2. Hệ thống SBX
• 1.7.3. Hệ thống radar tại Việt Nam
• 1.7.3.1. Radar quân sự
• 1.7.3.2. Radar cho dân sự
• 2. CHƯƠNG 2: LÝ THUYẾT KỸ THUẬT SIÊU CAO TẦN
• 2.1. Cơ sở lý thuyết kỹ thuật siêu cao tần
• 2.2. Lý thuyết đường truyền sóng
• 2.3. Phối hợp trở kháng
• 2.4. Mô hình mạng siêu cao tần
• 2.5. Cơ sở lý thuyết thiết kế bộ khuếch đại cao tần tạp âm thấp
• 2.6. Đường truyền vi dải
• 2.7. Bộ khuếch đại cao tần tạp âm thấp
• 3. CHƯƠNG 3: THIẾT KẾ VÀ CHẾ TẠO BỘ KHUẾCH ĐẠI SIÊU CAO TẦN TẠP ÂM THẤP (LNA) BĂNG TẦN X
• 3.1. Sơ đồ khối bộ khuếch đại tạp âm thấp
• 3.2. Lựa chọn linh kiện transistor
• 3.3. Tính toán và mô phỏng thiết kế mạch khuếch đại tạp âm thấp
• 3.4. Mục tiêu thiết kế bộ khuếch đại tạp âm thấp
• 3.5. Khảo sát độ ổn định
• 3.6. Khảo sát hệ số phẩm chất
• 3.7. Ước lượng hệ số khuếch đại
• 3.8. Mô phỏng và kết quả mạch khuếch đại tạp âm thấp
• 3.9. Chế tạo và đo đánh giá mạch LNA sử dụng SPF-3043
• 3.10. Kết luận và đánh giá
• TÀI LIỆU THAM KHẢO

I. Giới thiệu Tổng Quan về Nghiên Cứu Thiết Kế LNA Radar

Radar là một hệ thống vô tuyến phổ biến, dùng để phát hiện và xác định vị trí của mục tiêu so với trạm radar. Nguyên tắc hoạt động cơ bản dựa trên sự phản xạ của sóng vô tuyến khi phát đến mục tiêu. Máy phát truyền đi chùm sóng, thu lại sóng phản xạ bằng máy thu độ nhạy cao. Phân tích sóng phản xạ để định vị mục tiêu. Radar thích hợp định vị ở khoảng cách xa. Các radar hiện đại sử dụng anten mảng pha băng X để đạt độ phân giải cao. Trong hệ thống radar, máy thu nhận tín hiệu phản xạ từ mục tiêu, biến thành tín hiệu điện rồi khuếch đại đưa sang thiết bị chỉ báo. Bộ khuếch đại tạp âm thấp (LNA) đóng vai trò quan trọng, tăng tín hiệu thu mong muốn và giảm tạp âm. Luận văn tập trung nghiên cứu, chế tạo thiết bị ứng dụng trong đời sống thực tế: “Nghiên cứu thiết kế, chế tạo bộ khuếch đại siêu cao tần tạp âm thấp (LNA) băng X dùng cho máy thu radar”.

1.1. Lịch Sử Phát Triển và Ứng Dụng Quan Trọng của Radar

Radar, viết tắt của Radio Detection and Ranging, đã trải qua một quá trình phát triển lâu dài từ những thí nghiệm về sóng điện từ vào thế kỷ 19. Các mốc quan trọng bao gồm công trình của Michael Faraday, James Maxwell và Heinrich Hertz. Đến đầu thế kỷ 20, Christian Hulsmeyer đã sử dụng sóng điện từ để phát hiện vật thể, mở đường cho sự phát triển radar. Trong chiến tranh thế giới thứ hai, radar được ứng dụng rộng rãi cho mục đích quân sự. Ngày nay, radar có vai trò quan trọng trong nhiều lĩnh vực, từ giám sát không lưu đến dự báo thời tiết và nghiên cứu khoa học. Ứng dụng Radar dân sự bao gồm: giám sát sân bay, thời tiết, khí hậu và điều khiển không lưu, dẫn đường hàng không. Ứng dụng quan trọng nhất là lĩnh vực quân sự: định vị mục tiêu và dẫn đường tên lửa, cảnh giới: phát hiện và theo dõi vật thể lạ. Các ứng dụng Khoa học như: thiên văn học đo khoảng cách, cảm biến….

1.2. Tổng Quan Các Băng Tần Radar và Ứng Dụng

Các băng tần radar được chuẩn hóa quốc tế bởi ITU. Các băng tần khác nhau có ứng dụng và đặc điểm khác nhau. Ví dụ, băng tần HF được sử dụng cho giám sát đường chân trời, trong khi băng tần L thường được dùng cho giám sát mục tiêu ở xa và điều khiển không gian. Băng tần S thường được trang bị cho hải quân để giám sát các mục tiêu từ xa và giám sát sân bay ở khoảng cách trung bình. Băng tần X, K, Ka và mm được sử dụng cho các ứng dụng yêu cầu độ phân giải cao hơn, chẳng hạn như radar thời tiết và radar điều khiển hỏa lực. Việc lựa chọn băng tần phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm khoảng cách, độ phân giải và điều kiện thời tiết. Dải tần số radar hoạt động từ HF đến mmWave.

II. Thách Thức Thiết Kế Bộ Khuếch Đại Tạp Âm Thấp LNA

Thiết kế bộ khuếch đại tạp âm thấp (LNA) cho radar, đặc biệt ở tần số siêu cao (SHF), đối mặt với nhiều thách thức. LNA phải khuếch đại tín hiệu yếu nhận được từ anten đồng thời giảm thiểu tạp âm thêm vào. Hiệu suất tạp âm thấp là yếu tố quan trọng để tăng độ nhạy của hệ thống radar. Việc thiết kế mạch khuếch đại phải đảm bảo độ ổn định, độ lợi đủ lớn, băng thông rộng và trở kháng phù hợp. Ngoài ra, yếu tố chi phí và kích thước cũng cần được xem xét.

2.1. Yêu Cầu Về Tạp Âm Thấp và Độ Nhạy Của LNA

Trong hệ thống radar, tín hiệu thu được thường rất yếu và dễ bị lẫn với tạp âm. Tạp âm hệ thống có thể xuất phát từ nhiều nguồn, bao gồm tạp âm nhiệt, tạp âm shot và tạp âm flicker. LNA đóng vai trò quan trọng trong việc khuếch đại tín hiệu thu được mà không làm tăng đáng kể mức tạp âm. Độ nhạy của radar được xác định bởi tỷ lệ tín hiệu trên tạp âm (SNR). LNA có tạp âm thấp giúp cải thiện SNR, từ đó tăng khả năng phát hiện mục tiêu yếu. Việc thiết kế LNA cần tối ưu hóa hệ số tạp âm để đạt hiệu suất tốt nhất.

2.2. Độ Ổn Định và Matching Network trong Thiết Kế LNA

Độ ổn định là yếu tố quan trọng để đảm bảo LNA hoạt động tin cậy. Mạch khuếch đại không ổn định có thể dao động, gây ra nhiễu và làm giảm hiệu suất của hệ thống radar. Thiết kế mạch khuếch đại RF cần xem xét đến các yếu tố như phản hồi dương và trở kháng của linh kiện. Matching network (Thiết kế trở kháng) được sử dụng để phối hợp trở kháng giữa LNA và anten, giúp truyền tải tín hiệu hiệu quả nhất và giảm thiểu phản xạ tín hiệu. Việc lựa chọn linh kiện và thiết kế mạch matching network cần được thực hiện cẩn thận để đảm bảo độ ổn định và hiệu suất của LNA.

2.3. Tính Toán Biasing LNA và Độ Lợi Khuếch Đại

Bias LNA là việc cấp nguồn một chiều cho các linh kiện khuếch đại, như transistor, để chúng hoạt động trong vùng khuếch đại tuyến tính. Biasing đúng cách đảm bảo rằng LNA hoạt động ổn định và đạt được hiệu suất khuếch đại tối ưu. Độ lợi khuếch đại là mức độ tăng tín hiệu mà LNA cung cấp. Độ lợi quá thấp sẽ không đủ để khuếch đại tín hiệu yếu, trong khi độ lợi quá cao có thể dẫn đến méo tín hiệu hoặc dao động. Việc tính toán và lựa chọn biasing phù hợp, cùng với việc thiết kế mạch để đạt được độ lợi khuếch đại mong muốn, là rất quan trọng trong thiết kế LNA.

III. Phương Pháp Thiết Kế Bộ Khuếch Đại Tạp Âm Thấp Siêu Cao Tần

Việc thiết kế LNA siêu cao tần đòi hỏi kiến thức chuyên sâu về kỹ thuật vi sóng và sử dụng các công cụ mô phỏng mạch chuyên dụng. Quá trình thiết kế thường bắt đầu với việc lựa chọn transistor phù hợp, sau đó là thiết kế mạch biasing và matching network. Công nghệ bán dẫn (GaAs, GaN, CMOS) ảnh hưởng lớn đến hiệu suất LNA. Các tham số S (S-parameter) của transistor được sử dụng để phân tích và tối ưu hóa hiệu suất của mạch khuếch đại. Quá trình mô phỏng giúp dự đoán hiệu suất của mạch và điều chỉnh các thông số để đạt được yêu cầu thiết kế.

3.1. Lựa Chọn Transistor và Mô Hình Hóa Thiết Bị Siêu Cao Tần

Transistor là linh kiện khuếch đại chính trong LNA. Việc lựa chọn transistor phù hợp là yếu tố quan trọng để đạt được hiệu suất cao. Các yếu tố cần xem xét bao gồm hiệu suất tạp âm, độ lợi, tần số hoạt động và công suất tiêu thụ. Công nghệ bán dẫn (GaAs, GaN, CMOS) cũng ảnh hưởng đến hiệu suất của transistor. Mô hình hóa thiết bị siêu cao tần giúp mô tả chính xác hành vi của transistor ở tần số cao, cho phép mô phỏng và tối ưu hóa mạch khuếch đại một cách hiệu quả. Công đoạn này cần đảm bảo dữ liệu chính xác.

3.2. Thiết Kế Mạch Phối Hợp Trở Kháng cho LNA Matching Network

Mạch phối hợp trở kháng (matching network) được sử dụng để phối hợp trở kháng giữa LNA và anten, cũng như giữa các tầng khuếch đại trong LNA. Mục tiêu của matching network là truyền tải tín hiệu hiệu quả nhất và giảm thiểu phản xạ tín hiệu. Các phương pháp thiết kế matching network bao gồm sử dụng các đoạn dây truyền, tụ điện và cuộn cảm. Thiết kế trở kháng cũng cần xem xét đến băng thông hoạt động của LNA. Cần đảm bảo các giá trị S-parameter phù hợp.

3.3. Mô Phỏng và Tối Ưu Hóa Hiệu Suất Mạch Khuếch Đại LNA

Mô phỏng mạch là bước quan trọng trong quá trình thiết kế LNA. Các công cụ mô phỏng mạch chuyên dụng như ADS, AWR Microwave Office được sử dụng để dự đoán hiệu suất của mạch và điều chỉnh các thông số để đạt được yêu cầu thiết kế. Quá trình mô phỏng cho phép phân tích độ ổn định, độ lợi, hiệu suất tạp âm và các thông số khác của mạch. Tối ưu hóa hiệu suất mạch được thực hiện bằng cách điều chỉnh các thông số linh kiện và cấu trúc mạch. Tối ưu hóa LNA bao gồm nhiều yếu tố cần được cân nhắc.

IV. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu LNA Radar

LNA được sử dụng rộng rãi trong các hệ thống radar để tăng độ nhạy và phạm vi phát hiện. Kết quả nghiên cứu cho thấy LNA được thiết kế có hiệu suất tạp âm thấp, độ lợi đủ lớn và băng thông phù hợp với ứng dụng radar băng X. Mạch khuếch đại được chế tạo và kiểm tra thực tế, cho kết quả phù hợp với kết quả mô phỏng. LNA có thể được tích hợp vào hệ thống radar để cải thiện hiệu suất tổng thể.

4.1. Đánh Giá và Kiểm Tra Thực Tế Mạch Khuếch Đại LNA

Sau khi thiết kế và chế tạo, mạch khuếch đại LNA cần được đánh giá và kiểm tra thực tế để đảm bảo hiệu suất đáp ứng yêu cầu. Các phép đo bao gồm đo hệ số tạp âm, độ lợi, băng thông, trở kháng và độ ổn định. Các thiết bị đo chuyên dụng như máy phân tích mạng (VNA) và máy phân tích tạp âm được sử dụng để thực hiện các phép đo này. Kết quả đo được so sánh với kết quả mô phỏng để xác định tính chính xác của mô hình và hiệu quả của thiết kế.

4.2. Tích Hợp LNA vào Hệ Thống Thu Radar và Đánh Giá

Sau khi được kiểm tra và đánh giá, LNA có thể được tích hợp vào hệ thống thu radar để cải thiện hiệu suất tổng thể. Quá trình tích hợp cần đảm bảo phối hợp trở kháng giữa LNA và các thành phần khác trong hệ thống. Hiệu suất của hệ thống radar sau khi tích hợp LNA được đánh giá bằng cách đo phạm vi phát hiện, độ nhạy và khả năng chống nhiễu. Các kết quả này cho thấy LNA có hiệu quả trong việc cải thiện hiệu suất của hệ thống radar. Việc kiểm tra trong điều kiện hoạt động thực tế rất quan trọng.

4.3. Phân tích Tín hiệu Radar và Xử lý Tín hiệu

LNA đóng vai trò quan trọng trong giai đoạn đầu của quá trình thu tín hiệu radar. Sau khi tín hiệu đã được khuếch đại bởi LNA, nó sẽ được xử lý bởi các mạch tiếp theo trong hệ thống thu radar. Xử lý tín hiệu radar bao gồm các bước như lọc, giải điều chế và phát hiện mục tiêu. Chất lượng của tín hiệu sau khi khuếch đại bởi LNA ảnh hưởng trực tiếp đến hiệu quả của quá trình xử lý tín hiệu và khả năng phát hiện mục tiêu của hệ thống radar. Do đó việc đảm bảo độ nhạy radar là rất quan trọng.

V. Kết Luận và Hướng Phát Triển Bộ Khuếch Đại Tạp Âm Thấp

Nghiên cứu đã trình bày phương pháp thiết kế bộ khuếch đại tạp âm thấp (LNA) cho radar băng X. LNA được thiết kế có hiệu suất tốt, đáp ứng yêu cầu của ứng dụng radar. Hướng phát triển trong tương lai bao gồm nghiên cứu các công nghệ mới, vật liệu mới để cải thiện hiệu suất LNA, giảm kích thước và giá thành.

5.1. Tổng Kết Kết Quả Nghiên Cứu Thiết Kế LNA Radar Băng X

Nghiên cứu đã thành công trong việc thiết kế, chế tạo và kiểm tra một bộ khuếch đại tạp âm thấp (LNA) cho radar băng X. LNA có hiệu suất tạp âm thấp, độ lợi đủ lớn và băng thông phù hợp với ứng dụng. Kết quả nghiên cứu có thể được sử dụng để phát triển các hệ thống radar hiệu suất cao hơn. Các kết quả đo lường thực tế phù hợp với kết quả mô phỏng.

5.2. Hướng Nghiên Cứu Phát Triển Công Nghệ LNA Tương Lai

Trong tương lai, công nghệ LNA sẽ tiếp tục phát triển theo hướng cải thiện hiệu suất, giảm kích thước và giá thành. Các hướng nghiên cứu tiềm năng bao gồm sử dụng các vật liệu bán dẫn mới, kỹ thuật thiết kế mạch tiên tiến và tích hợp LNA với các thành phần khác trong hệ thống radar. Nghiên cứu Kiến trúc LNA mới sẽ tối ưu hơn.

Tổng quan nghiên cứu

Radar là một hệ thống vô tuyến quan trọng được ứng dụng rộng rãi trong nhiều lĩnh vực như quân sự, dân sự và khoa học. Theo ước tính, các hệ thống radar hiện đại hoạt động trên nhiều băng tần khác nhau, trong đó băng tần X (8 GHz – 12 GHz) được đánh giá cao về độ phân giải hình ảnh mục tiêu. Tuy nhiên, việc thiết kế và chế tạo bộ khuếch đại siêu cao tần tạp âm thấp (LNA) cho băng tần này là một thách thức lớn do tần số làm việc rất cao và yêu cầu khắt khe về hệ số tạp âm và độ ổn định mạch.

Mục tiêu nghiên cứu của luận văn là thiết kế và chế tạo thành công bộ khuếch đại LNA băng tần X dùng cho máy thu radar, đảm bảo hệ số khuếch đại trên 10 dB, độ ổn định vô điều kiện và hệ số tạp âm thấp. Nghiên cứu được thực hiện trong phạm vi băng tần X, tập trung vào việc lựa chọn linh kiện transistor GaAs FET SPF-3043, thiết kế mạch phối hợp trở kháng, mô phỏng và chế tạo mạch thực tế. Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao hiệu suất máy thu radar, giảm tạp âm và cải thiện khả năng phát hiện mục tiêu, góp phần phát triển công nghệ radar trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết đường truyền sóng: Mô tả sự lan truyền sóng điện từ trên đường truyền vi dải, bao gồm các phương trình truyền sóng, trở kháng đặc trưng và hệ số truyền sóng. Đây là cơ sở để thiết kế mạch phối hợp trở kháng và đánh giá đặc tính mạch ở tần số siêu cao tần.

• Mạng siêu cao tần và ma trận tán xạ (S-parameters): Mạng hai cổng được sử dụng để mô hình hóa bộ khuếch đại LNA, với các tham số S11, S21, S12, S22 thể hiện đặc tính phản xạ và truyền tín hiệu. Các tham số này giúp đánh giá hệ số khuếch đại, độ ổn định và phối hợp trở kháng.

• Phương pháp phối hợp trở kháng: Bao gồm các kỹ thuật phối hợp trở kháng bằng mạch hình L, dây chêm đơn, đoạn dây λ/4 và sử dụng đồ thị Smith để xác định trở kháng chuẩn hóa và hệ số phản xạ. Phối hợp trở kháng tối ưu giúp giảm sóng phản xạ, tăng hiệu suất truyền tín hiệu.

• Đánh giá độ ổn định và hệ số tạp âm: Sử dụng hệ số K và ΔS để xác định độ ổn định vô điều kiện của transistor khuếch đại. Hệ số tạp âm Fn được tính toán và mô phỏng nhằm đảm bảo tín hiệu khuếch đại không bị nhiễu quá mức.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Sử dụng dữ liệu tham số tán xạ (S-parameters) của transistor GaAs FET SPF-3043 được cung cấp trong file .S2P, kết hợp với các tài liệu lý thuyết và phần mềm mô phỏng.

• Phương pháp phân tích: Thiết kế mạch phối hợp trở kháng dựa trên lý thuyết đường truyền vi dải và đồ thị Smith, mô phỏng mạch bằng phần mềm ADS 2009 để đánh giá các tham số S, hệ số tạp âm, độ ổn định và hệ số khuếch đại. Sau đó, chế tạo mạch thực tế và đo kiểm tra bằng máy đo mạng vecto Anritsu 37369D.

• Timeline nghiên cứu: Nghiên cứu lý thuyết và thu thập dữ liệu tham số (tháng 1-3/2015), thiết kế và mô phỏng mạch (tháng 4-5/2015), chế tạo mạch và đo kiểm tra (tháng 6-7/2015), tổng hợp kết quả và hoàn thiện luận văn (tháng 8/2015).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ ổn định mạch: Tại tần số 9 GHz, hệ số K = 1,011 và ΔS = 0,41 < 1, cho thấy transistor SPF-3043 hoạt động ổn định vô điều kiện trong mạch khuếch đại. Kết quả mô phỏng ADS 2009 cũng xác nhận K = 1,012 và ΔS = 0,41.

2. Hệ số khuếch đại: Hệ số khuếch đại công suất truyền đơn hướng GTUmax ước lượng đạt 12,27 dB tại 9 GHz, phù hợp với mục tiêu thiết kế (>10 dB). Mạch chế tạo thực tế đo được hệ số khuếch đại 12,646 dB tại 10 GHz, cho thấy hiệu suất mạch đạt yêu cầu.

3. Phối hợp trở kháng: Trở kháng lối vào Zin = 17,7 + j13,3 Ω và lối ra Zout = 39 – j4,85 Ω được xác định bằng công thức và mô phỏng ADS 2009. Phương pháp phối hợp trở kháng sử dụng đoạn dây λ/4 và đoạn đường truyền giữa tải và dây λ/4 được áp dụng thành công, với hệ số sóng đứng VSWR1 = 1,102 và VSWR2 = 1,009, đảm bảo tổn hao phản xạ thấp.

4. Hệ số tạp âm: Mô phỏng hệ số tạp âm cho thấy giá trị thấp trong băng tần X, phù hợp với yêu cầu của bộ khuếch đại tạp âm thấp, giúp tăng tỷ số tín hiệu trên tạp âm của máy thu radar.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc sử dụng transistor GaAs FET SPF-3043 kết hợp với thiết kế phối hợp trở kháng bằng đoạn dây λ/4 và đường truyền vi dải là giải pháp hiệu quả cho bộ khuếch đại LNA băng tần X. Độ ổn định vô điều kiện của mạch giúp tránh hiện tượng tự kích dao động, đảm bảo hoạt động ổn định trong thực tế. Hệ số khuếch đại đạt trên 12 dB vượt mục tiêu đề ra, góp phần tăng cường khả năng thu tín hiệu yếu của máy thu radar.

So với các nghiên cứu khác, việc áp dụng mô hình mạng hai cổng và sử dụng phần mềm ADS 2009 giúp tối ưu hóa thiết kế, giảm sai số và rút ngắn thời gian phát triển. Tuy nhiên, mạch chế tạo thực tế có sự lệch tần số so với mô phỏng (10 GHz so với 9 GHz) do sai số trong gia công mạch và linh kiện, cũng như chưa đo được hệ số tạp âm thực tế. Dữ liệu đo kiểm bằng máy Anritsu 37369D cho thấy tham số S21 và S11 phù hợp với mô phỏng, khẳng định tính khả thi của thiết kế.

Dữ liệu có thể được trình bày qua biểu đồ hệ số khuếch đại theo tần số, biểu đồ hệ số tạp âm mô phỏng, và bảng so sánh tham số S đo thực tế và mô phỏng để minh họa sự phù hợp và hiệu quả của mạch.

Đề xuất và khuyến nghị

1. Tối ưu hóa kỹ thuật chế tạo: Cần nâng cao độ chính xác trong gia công mạch in và hàn linh kiện để giảm sai số về tần số hoạt động, đảm bảo mạch hoạt động đúng tần số thiết kế. Chủ thể thực hiện: phòng thí nghiệm chế tạo mạch, timeline 3-6 tháng.

2. Đo kiểm hệ số tạp âm thực tế: Trang bị thiết bị đo hệ số tạp âm chuyên dụng để đánh giá chính xác hiệu suất mạch LNA, từ đó điều chỉnh thiết kế phù hợp. Chủ thể thực hiện: nhóm nghiên cứu, timeline 2-3 tháng.

3. Phát triển mạch bảo vệ và hạn chế công suất: Thiết kế và tích hợp bộ hạn chế công suất bảo vệ LNA khỏi tín hiệu có biên độ lớn gây méo hoặc hỏng linh kiện, nâng cao độ bền và độ tin cậy. Chủ thể thực hiện: nhóm thiết kế mạch, timeline 4-5 tháng.

4. Mở rộng nghiên cứu thiết kế các tầng khuếch đại tiếp theo: Tiếp tục nghiên cứu thiết kế bộ khuếch đại trung tần (IF) và các thành phần xử lý tín hiệu trong máy thu radar để hoàn thiện hệ thống. Chủ thể thực hiện: nhóm nghiên cứu, timeline 6-12 tháng.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Công nghệ Điện tử - Viễn thông: Nắm vững kiến thức thiết kế mạch siêu cao tần, kỹ thuật phối hợp trở kháng và ứng dụng trong radar.

2. Kỹ sư thiết kế mạch cao tần và vi sóng: Áp dụng phương pháp thiết kế, mô phỏng và chế tạo bộ khuếch đại LNA cho các ứng dụng radar và viễn thông.

3. Chuyên gia phát triển hệ thống radar quân sự và dân sự: Hiểu rõ về vai trò và thiết kế bộ khuếch đại tạp âm thấp trong máy thu radar băng tần X, nâng cao hiệu suất hệ thống.

4. Các nhà nghiên cứu công nghệ vi mạch và linh kiện bán dẫn GaAs: Tham khảo đặc tính và ứng dụng transistor GaAs FET SPF-3043 trong thiết kế mạch siêu cao tần.

Câu hỏi thường gặp

1. Bộ khuếch đại tạp âm thấp (LNA) là gì và vai trò của nó trong hệ thống radar?
   LNA là tầng đầu tiên trong máy thu radar, có nhiệm vụ khuếch đại tín hiệu yếu thu được từ anten mà không làm tăng tạp âm, giúp cải thiện tỷ số tín hiệu trên tạp âm (SNR). Ví dụ, LNA giúp máy thu radar phát hiện mục tiêu ở khoảng cách xa hơn.

2. Tại sao chọn transistor GaAs FET SPF-3043 cho thiết kế LNA băng tần X?
   SPF-3043 có hệ số khuếch đại cao (10-15 dB trong băng tần X), tạp âm thấp và khả năng hoạt động ổn định ở tần số lên đến 10 GHz, phù hợp với yêu cầu thiết kế LNA cho radar băng tần X.

3. Phương pháp phối hợp trở kháng nào được sử dụng trong luận văn?
   Phương pháp phối hợp trở kháng sử dụng đoạn dây truyền vi dải có chiều dài λ/4 kết hợp với đoạn đường truyền giữa tải và dây λ/4, giúp chuyển đổi trở kháng phức sang trở kháng thuần trở để đạt phối hợp tối ưu.

4. Làm thế nào để đánh giá độ ổn định của mạch khuếch đại?
   Độ ổn định được đánh giá qua hai hệ số K và ΔS dựa trên tham số tán xạ S. Mạch đạt độ ổn định vô điều kiện khi K > 1 và ΔS < 1. Ngoài ra, vòng tròn ổn định trên đồ thị Smith cũng được sử dụng để kiểm tra.

5. Sai số tần số trong mạch chế tạo thực tế so với mô phỏng do đâu?
   Sai số chủ yếu do độ chính xác gia công mạch in, hàn linh kiện, và các yếu tố nhiễu ký sinh không kiểm soát được trong quá trình chế tạo, dẫn đến lệch tần số hoạt động thực tế so với thiết kế mô phỏng.

Kết luận

• Đã nghiên cứu và tổng hợp kiến thức về hệ thống radar, lý thuyết kỹ thuật siêu cao tần và thiết kế mạch khuếch đại tạp âm thấp băng tần X.
• Lựa chọn transistor GaAs FET SPF-3043 làm linh kiện chính cho bộ khuếch đại LNA, đảm bảo hệ số khuếch đại và tạp âm phù hợp.
• Thiết kế phối hợp trở kháng bằng đoạn dây λ/4 và đường truyền vi dải, mô phỏng bằng ADS 2009 cho kết quả ổn định và hiệu suất cao.
• Chế tạo mạch thực tế đạt hệ số khuếch đại 12,646 dB tại 10 GHz, phù hợp ứng dụng trong máy thu radar băng tần X.
• Đề xuất các giải pháp tối ưu kỹ thuật chế tạo, đo kiểm hệ số tạp âm và phát triển các tầng khuếch đại tiếp theo để hoàn thiện hệ thống radar.

Hành động tiếp theo: Tiếp tục hoàn thiện thiết kế, nâng cao độ chính xác chế tạo, đo kiểm hệ số tạp âm thực tế và phát triển các thành phần bổ trợ trong hệ thống máy thu radar. Đề nghị các nhà nghiên cứu và kỹ sư trong lĩnh vực điện tử viễn thông áp dụng và phát triển thêm dựa trên kết quả nghiên cứu này.
