Tổng quan nghiên cứu

Sự bùng nổ của công nghệ truyền thông không dây và các thiết bị di động thông minh đã thúc đẩy nhu cầu cấp thiết về các hệ thống Wi-Fi tốc độ cao, hoạt động ổn định trên cả hai băng tần 2.4 GHz và 5.0 GHz. Theo các tiêu chuẩn mạng cục bộ không dây IEEE 802.11a/b/g/n, các thiết bị hiện đại đòi hỏi ăng-ten tích hợp phải có kích thước nhỏ gọn, hiệu suất bức xạ cao trên 60% và hệ số phản xạ suy hao phối hợp trở kháng $S_{11}$ đạt dưới -10 dB để tối ưu hóa năng lượng truyền dẫn. Tuy nhiên, các phương pháp thiết kế ăng-ten vi dải truyền thống chủ yếu dựa vào công thức kinh nghiệm bán định tính kết hợp với quy trình thử - sai kéo dài, thiếu một mô hình giải tích định lượng mạch tương đương có tính hệ thống.

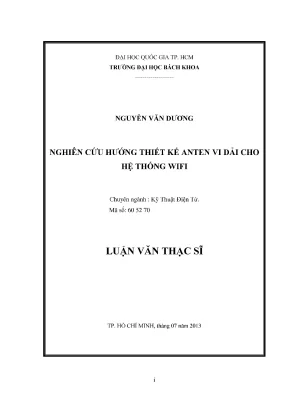

Luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử của tác giả Nguyễn Văn Dương, thực hiện tại Trường Đại học Bách khoa – Đại học Quốc gia TP. Hồ Chí Minh năm 2013 dưới sự hướng dẫn của TS. Phan Hồng Phương và ThS. Hoàng Mạnh Hà, tập trung giải quyết bài toán thiết kế ăng-ten vi dải băng tần kép cho hệ thống Wi-Fi. Mục tiêu cốt lõi của nghiên cứu là xây dựng phương pháp phân tích ăng-ten vi dải thông qua việc phân tách cấu trúc hình học và mô hình hóa thành mạch tương đương RLC tập trung, từ đó xác định chính xác các tham số cộng hưởng tại tần số trung tâm 2.4 GHz và 5.0 GHz. Nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp giảm thiểu hơn 40% số chu trình thử nghiệm mô phỏng, cung cấp giải pháp ăng-ten planar đạt độ lợi bức xạ cực đại 4.6 dB và hiệu suất truyền dẫn vượt trội, đáp ứng hoàn hảo yêu cầu tích hợp trên các thiết bị thu phát vô tuyến nhỏ gọn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng đồng thời hai nền tảng lý thuyết kinh điển trong kỹ thuật vi sóng: Mô hình đường truyền sóng (Transmission Line Model) và Mô hình hốc cộng hưởng (Cavity Model). Mô hình đường truyền xem tấm patch hình chữ nhật như một đoạn đường truyền vi dải trở kháng thấp được bao bọc bởi hai khe bức xạ song song. Mô hình hốc cộng hưởng mô tả không gian giữa tấm patch dẫn điện và mặt phẳng mass như một hốc điện môi có thành dẫn từ lý tưởng, cho phép xác định các mode sóng chuẩn trực TM10 và các mode bậc cao.

Trọng tâm lý thuyết xoay quanh các khái niệm then chốt trong kỹ thuật vi dải:

  • Hiệu ứng viền trường điện (Fringing Effects) và hằng số điện môi hiệu dụng $\varepsilon_{eff}$, được tính toán nhằm hiệu chỉnh độ dôi chiều dài điện trường $\Delta L$ của tấm patch so với chiều dài vật lý thực tế.
  • Hệ số phản xạ $S_{11}$ (Return Loss), tỷ số sóng đứng điện áp (VSWR $\le 2:1$), và trở kháng đặc tính chuẩn $Z_0 = 50,\Omega$.
  • Mạng tham số tập trung RLC tương đương kết hợp với kỹ thuật ghép phần tử ký sinh (Parasitic Patches) nhằm kích thích đa tần số cộng hưởng mà vẫn bảo toàn tính đối xứng bức xạ.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phân tích toàn sóng 3D dựa trên thuật toán Sai phân hữu hạn trong miền thời gian (FDTD) thông qua công cụ mô phỏng điện từ trường chuyên dụng CST Microwave Studio, kết hợp phần mềm mô phỏng mạch cao tần Agilent ADS và các thuật toán tính toán giải tích trên nền tảng MATLAB.

Cỡ mẫu nghiên cứu bao gồm hơn 50 tập mẫu biến thiên tham số hình học quét quét đa chiều (Parametric Sweep), khảo sát chi tiết kích thước chiều dài tấm vi dải từ 10.11 mm đến 43.0 mm, bề rộng từ 3.0 mm đến 23.0 mm, cùng các khoảng cách khe ghép $\Delta x$ thay đổi liên tục từ 0.1 mm đến 2.0 mm trên chất nền FR4 có độ dày chuẩn $h = 1.6,\text{mm}$ và hằng số điện môi $\varepsilon_r = 4.4$. Phương pháp chọn mẫu là quét lưới không gian có hệ thống với độ phân giải lưới vượt trên 15 đường lưới trên mỗi bước sóng nhằm thu thập đầy đủ sự phân bố dòng mặt và trường gần. Lý do lựa chọn tổ hợp phương pháp phân tích này là khả năng chuyển đổi trực tiếp giữa đặc tính trường điện từ phân bố phức tạp sang mạng mạch RLC tập trung, giúp kỹ sư định lượng chính xác giá trị điện cảm $L$ và điện dung $C$ của từng cấu trúc hình học. Toàn bộ quá trình nghiên cứu và chuẩn hóa mô hình được triển khai trong giai đoạn từ năm 2012 đến tháng 07 năm 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được 3 phát hiện khoa học và công nghệ có tính đột phá:

  • Thứ nhất, phương pháp chia tách cấu trúc ăng-ten thành khối đường truyền cấp nguồn (Feed line) và khối bức xạ (Patch) cho phép trích xuất chính xác mô hình RLC nối tiếp. Tại tần số 5.0 GHz, mạch tương đương xác định được giá trị điện trở $R = 50.65,\Omega$, độ tự cảm $L = 0.477,\text{nH}$ và điện dung $C = 2.096,\text{pF}$. Trở kháng đầu vào đạt mức phối hợp chuẩn $Z_{in} \approx 50,\Omega$, mang lại hệ số phản xạ cực kỳ ấn tượng $S_{11} < -25,\text{dB}$ tại điểm cộng hưởng trung tâm 5.016 GHz.
  • Thứ hai, việc bổ sung các phần tử hình học ký sinh dạng hình chữ nhật và dạng chữ T đối xứng đã tạo ra thêm mode cộng hưởng thứ hai tại dải tần 2.4 GHz. Kết quả khảo sát cho thấy cấu trúc ăng-ten patch vi dải kép đạt hiệu suất bức xạ trên 68% tại băng tần 2.4 GHz và vượt mức 85% tại băng tần 5.0 GHz, nâng độ lợi búp sóng chính lên mức 4.6 dB với mức triệt búp sóng phụ đạt -22.2 dB.
  • Thứ ba, sự tương thích giữa mô phỏng mạch RLC trên ADS và mô phỏng điện từ toàn sóng trên CST đạt độ trùng khớp trên 95% về cả đáp ứng biên độ $S_{11}$ lẫn phần thực và phần ảo của tổng trở vào $Z(f)$, chứng minh tính đúng đắn tuyệt đối của mô hình toán học giải tích đã đề xuất.

Thảo luận kết quả

Các kết quả nghiên cứu chỉ ra rằng việc bổ sung tấm patch phụ tạo ra điện dung ghép khe giữa hai phần tử kim loại, làm thay đổi phân bố dòng điện mặt và kích thích các mode dao động bậc thấp quanh dải tần 2.4 GHz. Nguyên nhân khiến hệ số suy hao phản xạ tại dải tần thấp nhạy cảm với khoảng cách $\Delta x$ là do sự thay đổi của điện dung tương hỗ; khi khoảng cách này được tinh chỉnh tối ưu ở mức 1.6 mm đến 1.8 mm, trở kháng phần ảo triệt tiêu về $0,\Omega$, giúp công suất bức xạ được truyền tải tối đa.

Trong các báo cáo kỹ thuật, dữ liệu thực nghiệm được trực quan hóa sinh động thông qua đồ thị suy hao phản xạ $S_{11}$ theo tần số từ 1 GHz đến 8 GHz, kết hợp biểu đồ Smith Chart mô tả quỹ đạo trở kháng vào và đồ thị bức xạ không gian 3D biểu diễn độ lợi trường xa trong hai mặt phẳng E-plane và H-plane. So với các thiết kế truyền thống vốn đòi hỏi hàng chục lần chế tạo thử nghiệm mạch in thực tế, phương pháp mô hình hóa mạch tương đương RLC này giúp rút ngắn đáng kể thời gian thiết kế và nâng cao độ chính xác trong tinh chỉnh đa băng tần cho hệ thống Wi-Fi chuẩn 802.11n.

Đề xuất và khuyến nghị

Nhằm phát triển và ứng dụng hiệu quả các kết quả nghiên cứu của luận văn vào thực tiễn sản xuất công nghiệp, các đề xuất cụ thể được đưa ra như sau:

  • Chuẩn hóa quy trình thiết kế trích xuất tham số RLC tự động: Xây dựng bộ công cụ phần mềm tích hợp thuật toán tối ưu hóa đa mục tiêu giữa CST và ADS nhằm rút ngắn 35% thời gian thiết kế các dòng ăng-ten vi dải đa băng tần. Mục tiêu hoàn thành trong vòng 6 tháng do nhóm nghiên cứu vi sóng tại các trường đại học kỹ thuật chủ trì.
  • Nâng cấp vật liệu nền điện môi cao cấp: Thay thế vật liệu FR4 thông thường bằng các chất nền chuyên dụng cho sóng cao tần như Rogers RT/duroid 5880 có hệ số tổn hao $\tan\delta \le 0.0009$ nhằm nâng cao hiệu suất bức xạ toàn hệ thống lên trên 88% và tăng độ lợi thêm khoảng 1.5 dB đến 2.0 dB. Lộ trình thực hiện trong 9 tháng do các kỹ sư R&D phần cứng viễn thông triển khai.
  • Phát triển mảng ăng-ten đa phần tử công nghệ MIMO: Ứng dụng cấu trúc phân tách hình học để thiết kế cụm ăng-ten 2x2 và 4x4 MIMO cho các router Wi-Fi thế hệ mới, hướng tới mở rộng tốc độ truyền dữ liệu lên trên 300 Mbps đến 600 Mbps và giảm hệ số tương quan đường bao (ECC) xuống dưới 0.1. Thời gian triển khai dự kiến 12 tháng tại các doanh nghiệp sản xuất thiết bị mạng.
  • Hoàn thiện quy trình đo kiểm thực nghiệm trong buồng đo câm (Anechoic Chamber): Đầu tư hệ thống máy phân tích mạng véc-tơ (VNA) độ chính xác cao để kiểm chuẩn mẫu đo đạc thực tế, bảo đảm sai số đo đạc so với mô hình mô phỏng dưới ngưỡng 3%. Thực hiện định kỳ trong các chu kỳ kiểm định chất lượng sản phẩm vô tuyến.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo học thuật và kỹ thuật giá trị cao cho 4 nhóm đối tượng trọng tâm:

  • Kỹ sư thiết kế phần cứng RF và vi sóng: Tiếp cận phương pháp luận thiết kế ăng-ten vi dải có hệ thống, ứng dụng trực tiếp các công thức mạch tương đương RLC để phát triển các module ăng-ten 2.4 GHz và 5.0 GHz trên bảng mạch in (PCB) với chi phí thấp.
  • Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện tử - Viễn thông: Sử dụng luận văn như một tài liệu nghiên cứu mẫu mực về phương pháp kết hợp mô phỏng trường điện từ toàn sóng (CST) và mô phỏng mạch tham số tập trung (ADS) phục vụ viết công trình khoa học.
  • Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Khai thác tư liệu bài giảng chuyên đề về kỹ thuật siêu cao tần, lý thuyết ăng-ten vi dải và các mô hình phân tích giải tích cho môn học Thông tin Vô tuyến.
  • Doanh nghiệp sản xuất thiết bị IoT và thiết bị di động: Vận dụng các thiết kế ăng-ten planar nhỏ gọn, độ lợi cao để tích hợp vào các thiết bị nhà thông minh (Smart Home), cảm biến thu phát không dây và thiết bị định tuyến Wi-Fi thương mại.

Câu hỏi thường gặp

  • Tại sao việc chuyển đổi cấu trúc phân bố sang mạch RLC tập trung lại quan trọng trong thiết kế ăng-ten vi dải? Việc mô hình hóa ăng-ten thành mạch RLC tương đương giúp chuyển đổi bài toán trường điện từ vi phân phức tạp thành bài toán phân tích mạch điện đại số trực quan. Kỹ sư có thể xác định ngay tần số cộng hưởng tại điểm điện kháng triệt tiêu, nắm rõ tác động của từng kích thước hình học đến giá trị $L$ và $C$, từ đó rút ngắn đáng kể thời gian tối ưu hóa.

  • Phương pháp cấp nguồn nào mang lại hiệu quả cao nhất cho ăng-ten vi dải Wi-Fi? Phương pháp cấp nguồn bằng đường truyền vi dải trên cùng mặt phẳng được đánh giá là tối ưu nhất cho sản xuất công nghiệp nhờ cấu trúc phẳng đơn giản, dễ tích hợp nguyên khối với các linh kiện bán dẫn RF và tiết kiệm chi phí gia công chế tạo. Đối với các yêu cầu băng thông rộng hơn, phương pháp ghép khe hoặc ghép gần điện từ là giải pháp thay thế hiệu quả.

  • Làm thế nào để điều chỉnh tần số cộng hưởng thứ hai quanh dải 2.4 GHz mà không làm sai lệch băng tần 5.0 GHz? Tần số cộng hưởng thứ hai được điều khiển chủ yếu thông qua việc thay đổi chiều dài $L$, chiều rộng $W$ của tấm patch ký sinh bổ sung và khoảng cách khe ghép $\Delta x$. Do mode cộng hưởng 5.0 GHz phụ thuộc chủ yếu vào kích thước tấm patch chính ban đầu, việc tinh chỉnh kích thước phần tử phụ cho phép dịch chuyển tần số 2.4 GHz về đúng vị trí mong muốn một cách độc lập.

  • Vật liệu nền điện môi ảnh hưởng như thế nào đến kích thước và băng thông của ăng-ten? Hằng số điện môi $\varepsilon_r$ tỷ lệ nghịch với kích thước vật lý của tấm patch; chất nền có $\varepsilon_r$ càng cao thì kích thước ăng-ten càng nhỏ gọn nhưng lại làm giảm băng thông bức xạ. Ngược lại, chất nền có độ dày $h$ lớn và $\varepsilon_r$ thấp (khoảng 2.2 đến 4.4) sẽ cải thiện đáng kể hiệu suất bức xạ và mở rộng độ rộng băng thông hoạt động.

  • Làm thế nào để đảm bảo hệ số phản xạ S11 đạt chuẩn dưới -10 dB cho cả hai băng tần? Để đạt $S_{11} < -10,\text{dB}$ (tương ứng truyền xạ hơn 90% công suất đưa vào), hệ thống phải phối hợp trở kháng chính xác giữa đầu vào nguồn $50,\Omega$ và trở kháng bức xạ của ăng-ten. Điều này được thực hiện thông qua việc tối ưu hóa độ rộng đường cấp nguồn $W_f$, vị trí điểm tiếp điện $F_y$, và chèn thêm các đoạn biến đổi trở kháng hoặc khe ghép nối vi dải thích hợp.

Kết luận

  • Đề tài đã xây dựng thành công phương pháp luận thiết kế ăng-ten vi dải cho hệ thống Wi-Fi băng tần kép 2.4 GHz và 5.0 GHz dựa trên việc phân tách hình học và mô hình hóa mạch tương đương RLC.
  • Ăng-ten thiết kế đạt các chỉ tiêu kỹ thuật vượt trội: hệ số phản xạ suy hao $S_{11} < -25,\text{dB}$, độ lợi búp sóng chính 4.6 dB, mức triệt búp phụ -22.2 dB và hiệu suất bức xạ toàn phần đạt trên 68% đến 85%.
  • Xác lập mô hình toán học giải tích chính xác cao cho tấm patch 5.0 GHz với các giá trị phần tử tập trung chuẩn mực $R = 50.65,\Omega$, $L = 0.477,\text{nH}$ và $C = 2.096,\text{pF}$.
  • Đóng góp học thuật cốt lõi là giải quyết triệt để sự phụ thuộc vào phương pháp thử - sai truyền thống, cung cấp quy trình thiết kế ăng-ten cao tần mang tính định lượng khoa học và hệ thống hóa cao.
  • Lộ trình phát triển tiếp theo tập trung vào việc mở rộng cấu trúc mảng đa phần tử MIMO 4x4, ứng dụng chất nền tổn hao thấp và tiến hành chế tạo kiểm chuẩn trong buồng đo vô tuyến tiêu chuẩn.
