Tổng quan luận án

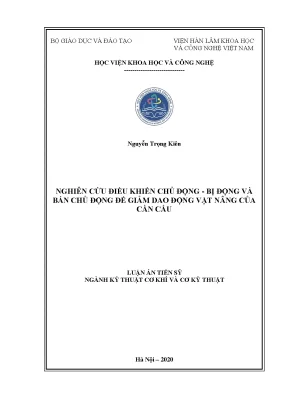

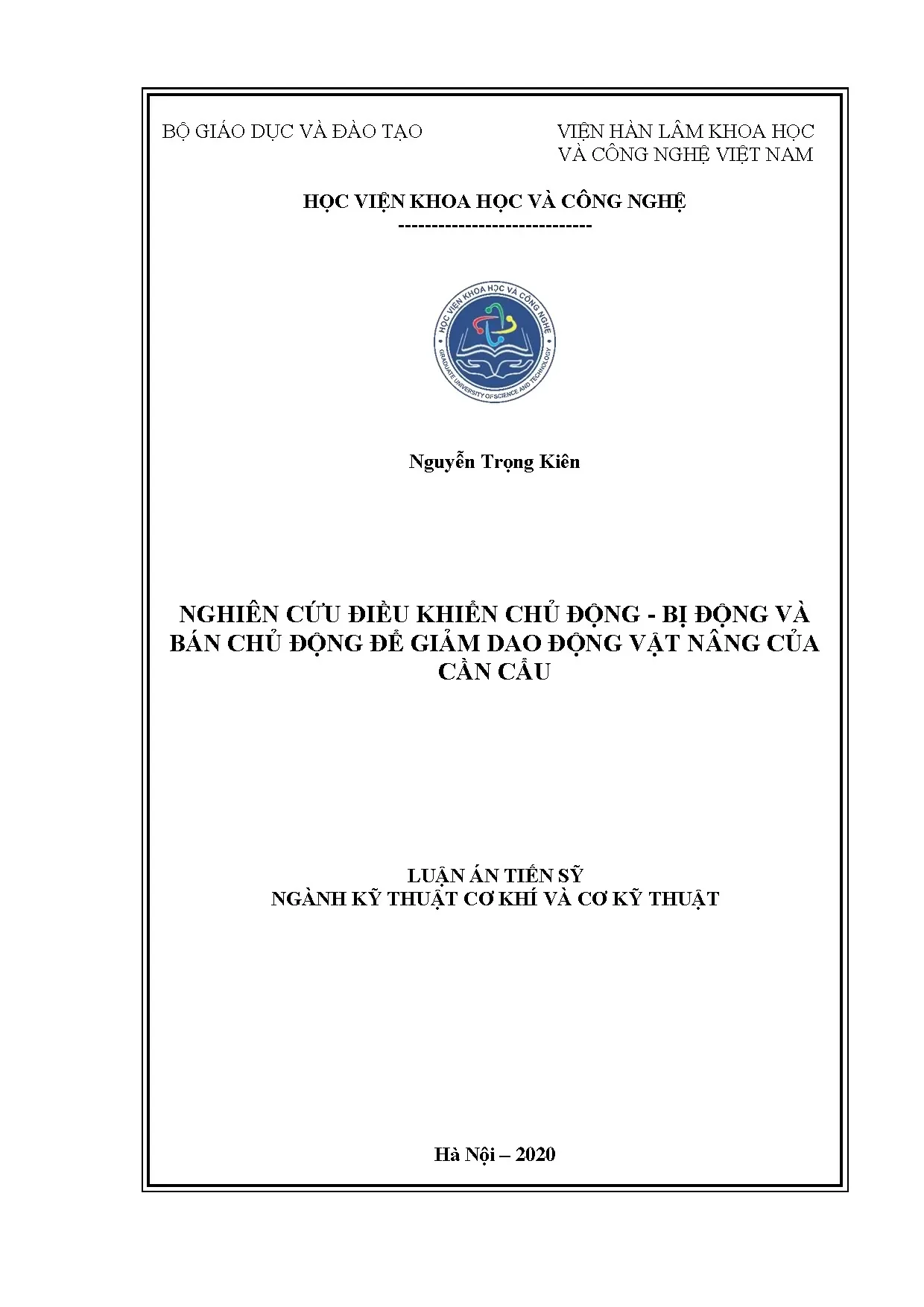

Luận án tiến sĩ kỹ thuật với đề tài "Nghiên cứu điều khiển chủ động - bị động và bán chủ động để giảm dao động vật nâng của cần cẩu" do nghiên cứu sinh Nguyễn Trọng Kiên thực hiện tại Học viện Khoa học và Công nghệ thuộc Viện Hàn lâm Khoa học và Công nghệ Việt Nam, dưới sự hướng dẫn khoa học của GS. Nguyễn Đông Anh và PGS.TS. Lã Đức Việt. Luận án thuộc chuyên ngành Cơ kỹ thuật, mã số đào tạo 9520101, được bảo vệ năm 2020.

Tính cấp thiết và khoảng trống nghiên cứu

Cần cẩu là thiết bị cơ giới được sử dụng rộng rãi trong nhà máy, xây dựng, công nghiệp hàng hải và bến cảng để vận chuyển tải trọng. Do tính linh động cố hữu của dây cáp treo, các tác động từ môi trường (như tải trọng gió) hoặc chuyển động của các bộ phận cơ cấu (cầu trục, xe tời, tháp cẩu) dễ gây ra dao động lắc lư thừa hoặc dao động dọc của vật nâng. Theo số liệu thống kê được tác giả trích dẫn, các thiết bị nâng hạ truyền thống lãng phí hơn 30% tổng thời gian thao tác chỉ để hiệu chỉnh vị trí của vật nâng tại điểm dỡ tải.

Khoảng trống nghiên cứu được luận án chỉ ra là:

  1. Các nghiên cứu hiện hành chủ yếu áp dụng đơn lẻ từng kỹ thuật: điều khiển chủ động thuần túy (phản hồi hoặc dẫn tiếp) hoặc điều khiển bị động thuần túy, hoặc chỉ kết hợp giữa các phương pháp chủ động với nhau (dẫn tiếp kết hợp phản hồi).
  2. Chưa có các công trình nghiên cứu toàn diện về việc tích hợp giữa phương pháp chủ động và bị động, cũng như nghiên cứu phương pháp điều khiển bán chủ động áp dụng cụ thể cho bài toán kiểm soát dao động của vật nâng cần cẩu treo bằng cáp mềm.

Mục tiêu và nội dung nghiên cứu

Mục tiêu cốt lõi của luận án là đề xuất sự kết hợp giữa các phương pháp điều khiển chủ động, bị động và bán chủ động nhằm nâng cao hiệu quả giảm dao động lắc lư và dao động lực căng cáp của vật nâng cần cẩu, khắc phục các nhược điểm khi vận hành từng phương pháp đơn lẻ.

Nội dung nghiên cứu của luận án gồm 4 nhiệm vụ cụ thể:

  1. Nghiên cứu làm rõ ưu, nhược điểm của các phương pháp điều khiển dao động hiện có.
  2. Nghiên cứu làm rõ đặc tính động lực học của vật nâng cần cẩu khi chịu tác động của các hệ thống điều khiển.
  3. Đề xuất phương thức điều khiển đơn giản và hiệu quả kết hợp giữa hai phương pháp chủ động và bị động.
  4. Đề xuất thuật toán điều khiển cho phương pháp bán chủ động nhằm giảm dao động lắc lư của vật nâng.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Vật nâng của cần cẩu được treo bởi dây cáp đơn, chuyển động trong không gian, chịu tác động của tải trọng gió (dạng xung, dạng điều hòa, dạng ngẫu nhiên) hoặc chịu kích động do thao tác điều khiển cẩu không chuẩn xác từ người vận hành. Đại lượng mục tiêu cần kiểm soát và làm giảm là các góc lắc lư của vật nâng ($\theta, \theta_1, \theta_2$) và độ biến thiên lực căng trong dây cáp treo.
  • Phạm vi nghiên cứu:
    • Luận án giới hạn khảo sát cần cẩu đặt trên bệ cố định, không xét cần cẩu đặt trên bệ nổi hoặc bệ di động.
    • Chỉ tập trung vào dao động của vật nâng, bỏ qua dao động đàn hồi của kết cấu khung/tháp cần cẩu.
    • Dây cáp chỉ được xem xét tính chất chịu kéo dọc trục, bỏ qua độ cứng uốn và độ cứng nén.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước được điểm lại

Trong Chương 1, luận án hệ thống hóa các công trình nghiên cứu trong và ngoài nước về kiểm soát dao động cần cẩu theo ba nhóm phương pháp chính:

                                  CÁC KỸ THUẬT ĐIỀU KHIỂN CẦN CẨU
ĐIỀU KHIỂN CHỦ ĐỘNG                      ĐIỀU KHIỂN BỊ ĐỘNG                      ĐIỀU KHIỂN BÁN CHỦ ĐỘNG

  1. Phương pháp chủ động (Active control):

    • Kỹ thuật điều khiển phản hồi (Feedback/Closed-loop): Sử dụng tín hiệu đo trạng thái từ cảm biến (vị trí xe tời, góc lắc dây cáp) để tác động ngược lại cơ cấu chấp hành. Luận án tổng quan các nghiên cứu trong nước của các nhóm tác giả tại Trường Đại học Xây dựng, Đại học Bách khoa Hà Nội, Đại học Cần Thơ, Đại học Thái Nguyên về điều khiển cần cẩu giàn (overhead/gantry crane), cần cẩu container cảng biển và cần trục tháp (tower crane) dựa trên các thuật toán tuyến tính hóa, điều khiển thích nghi, điều khiển trượt, điều khiển mờ và mạng nơ-ron. Tác giả chỉ ra hai hạn chế nghiêm trọng: khó đo chính xác góc lắc trong không gian khi có hiệu ứng con lắc kép và nguy cơ gây xung đột trực giác với người vận hành (vốn là một hệ thống phản hồi sinh học tự nhiên).
    • Kỹ thuật điều khiển dẫn tiếp (Feedforward/Open-loop): Nổi bật là kỹ thuật nắn tín hiệu đầu vào (Input Shaping) của Singer, Seering và Singhose. Phương pháp này tích chập tín hiệu điều khiển gốc với một chuỗi xung có biên độ và thời điểm xác định ($A_i, t_i$) để triệt tiêu năng lượng tại tần số dao động riêng của hệ. Luận án phân tích ba bộ nắn tín hiệu tiêu chuẩn:
      • Bộ nắn Zero Vibration (ZV): gồm 2 xung, dập tắt dao động sau nửa chu kỳ ($T/2$), cấu trúc: $$\text{ZV} = \begin{bmatrix} A_i \ t_i \end{bmatrix} = \begin{bmatrix} \frac{1}{2} & \frac{1}{2} \ 0 & \frac{T}{2} \end{bmatrix}$$
      • Bộ nắn Zero Vibration Derivative (ZVD): gồm 3 xung, triệt tiêu thêm đạo hàm biên độ dao động dư theo sai số tần số, dập tắt dao động sau một chu kỳ ($T$), cấu trúc: $$\text{ZVD} = \begin{bmatrix} A_i \ t_i \end{bmatrix} = \begin{bmatrix} \frac{1}{4} & \frac{1}{2} & \frac{1}{4} \ 0 & \frac{T}{2} & T \end{bmatrix}$$
      • Bộ nắn Extra Intensive (EI): mở rộng biên độ chịu sai số tần số bằng cách chấp nhận một lượng nhỏ dao động dư cho phép. Hạn chế của phương pháp dẫn tiếp: Chỉ triệt tiêu được dao động do kích động nội tại từ chuyển động cơ cấu biết trước; hoàn toàn không triệt tiêu được dao động do ngoại lực bất định như gió, va chạm hoặc góc lệch ban đầu.

  2. Phương pháp bị động (Passive control):

    • Sử dụng bộ hấp thụ động lực tuyến tính, bộ hấp thụ Coriolis hoặc bộ hấp thụ con quay gắn trên ca-bin cáp treo (như các thiết bị thử nghiệm tại Nhật Bản).
    • Sử dụng cơ cấu lò xo - giảm chấn hướng tâm lắp nối tiếp giữa đầu cáp và vật nâng. Dao động lắc ngang làm biến thiên lực ly tâm, kích hoạt chuyển vị dọc trục hướng tâm ($u$), từ đó sinh ra lực cản Coriolis ($2m\dot{u}\dot{\theta}$) làm tiêu tán năng lượng lắc lư.
    • Các thiết bị công nghiệp thực tế như Cranemaster (tải trọng 1400 tấn) hoặc Safelink ứng dụng khí nén thủy lực để giảm chấn xung lực căng dây cáp khi nâng tải ngoài khơi.

  3. Phương pháp bán chủ động (Semi-active control):

    • Sử dụng các thiết bị có thông số cản biến đổi theo thời gian như: giảm chấn thủy lực có van điều khiển tiết lưu (solenoid hoặc servo-valve), giảm chấn chất lưu từ biến (Magnetorheological - MR) và điện biến (Electrorheological - ER), bộ đệm trượt ma sát Coulomb điều khiển lực ép, và bộ giảm chấn điện từ.

Vị trí và giải pháp của luận án

Luận án định vị nghiên cứu vào việc thiết lập các cấu trúc điều khiển tích hợp:

  • Kết hợp điều khiển phản hồi tỷ lệ biên độ thấp (low-authority P-controller) với bộ giảm chấn hướng tâm bị động nhằm vừa triệt tiêu dao động dư, vừa triệt tiêu nhiễu ngoài mà không làm sai lệch đáng kể quỹ đạo điều khiển của người lái.
  • Kết hợp bộ nắn tín hiệu đầu vào (ZV/ZVD) với bộ giảm chấn hướng tâm bị động cho hệ cần cẩu tay với 3D để triệt tiêu đồng thời dao động lắc lư do chuyển động quay/nâng cần và dao động lực căng cáp.
  • Thiết lập thuật toán điều khiển bán chủ động dạng bật - tắt (on-off damping) dựa trên mức năng lượng toàn phần cho bộ giảm chấn hướng tâm để tối ưu hóa khả năng tiêu tán năng lượng lắc lư của con lắc cầu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình toán học

  • Cơ học giải tích: Sử dụng phương trình Lagrange loại II để thiết lập hệ phương trình vi phân chuyển động phi tuyến của hệ vật thể có liên kết: $$\frac{d}{dt}\left(\frac{\partial E_K}{\partial \dot{q}_j}\right) - \frac{\partial E_K}{\partial q_j} + \frac{\partial E_P}{\partial q_j} + \frac{\partial E_D}{\partial \dot{q}_j} = Q_j$$ Trong đó $E_K$ là hàm động năng, $E_P$ là hàm thế năng đàn hồi và trọng trường, $E_D = \frac{1}{2}c\dot{u}^2$ là hàm tiêu tán năng lượng Rayleigh, $q_j \in {\theta, u}$ là các tọa độ suy rộng.
  • Phương pháp phi thứ nguyên hóa: Chuẩn hóa các biến trạng thái và thời gian theo các đại lượng đặc trưng của con lắc: $$\tau = \omega_s t, \quad \omega_s = \sqrt{\frac{g}{l}}, \quad \omega_r = \sqrt{\frac{k}{m}}, \quad \alpha = \frac{\omega_r}{\omega_s}, \quad \zeta = \frac{c}{2m\omega_s}, \quad u_n = \frac{u}{l}, \quad x_n = \frac{x}{l}$$
  • Phương pháp tuyến tính hóa tương đương (Equivalent Linearization): Do lực cản Coriolis có dạng tích phi tuyến $2\dot{u}_n\dot{\theta}$, tác giả tuyến tính hóa một phần bằng cách thay thế $\dot{u}n \approx \zeta_e$, trong đó $\zeta_e$ là hệ số cản tương đương được xác định qua điều kiện cực tiểu hóa trung bình bình phương sai số: $$e{tb} = \left\langle (\dot{u}_n - \zeta_e)^2 \right\rangle \to \min \implies \zeta_e = \frac{\int_0^\infty \dot{u}_n \dot{\theta}^2 d\tau}{\int_0^\infty \dot{\theta}^2 d\tau} = \frac{\int_0^\infty p_4 p_6^2 d\tau}{\int_0^\infty p_2^2 d\tau}$$
  • Kỹ thuật cân bằng cực (Pole Placement / Double Pole Technique): Phân tích đa thức đặc trưng bậc 5 của ma trận hệ thống $\mathbf{A}$ để tìm cặp nghiệm phức liên hợp trùng nhau, xác định tỷ số tần số tối ưu $\alpha_{opt}$ và tỷ số cản tối ưu $\zeta_{opt}$.
  • Lý thuyết điều khiển tối ưu bán chủ động: Sử dụng hàm Hamilton ($H$) và đạo hàm tiêu tán năng lượng ($\dot{H}$) để xây dựng luật đóng ngắt hệ số cản ${\zeta_h, \zeta_l}$ theo dấu của tích trạng thái vận tốc hướng tâm và thế năng.

Bảng tổng hợp các ký hiệu và thông số cơ bản

Ký hiệu Đại lượng vật lý Đơn vị / Biểu thức
$m$ Khối lượng vật nâng $\text{kg}$
$k$ Độ cứng lò xo của bộ giảm chấn $\text{N/m}$
$c$ Hệ số cản nhớt của bộ giảm chấn $\text{N}\cdot\text{s/m}$
$l$ Chiều dài danh định của dây cáp treo $\text{m}$
$u, u_n$ Chuyển vị hướng tâm thực tế và dạng phi thứ nguyên $\text{m}, u_n = u/l$
$x, x_n$ Chuyển vị xe tời và dạng phi thứ nguyên $\text{m}, x_n = x/l$
$\theta, \theta_0$ Góc lắc lư tức thời và góc lệch ban đầu $\text{rad}$ hoặc $\text{độ}$
$\omega_s, \omega_r$ Tần số dao động riêng của con lắc và của bộ giảm chấn $\text{rad/s}$
$\alpha, \alpha_{opt}$ Tỷ số tần số ($\omega_r/\omega_s$) và giá trị tối ưu $\alpha_{opt} = 2$
$\zeta, \zeta_{opt}$ Tỷ số cản danh định và tỷ số cản tối ưu Không thứ nguyên
$\zeta_h, \zeta_l$ Tỷ số cản ở trạng thái cao (High) và thấp (Low) Không thứ nguyên
$P$ Hệ số độ lợi phản hồi tỷ lệ Không thứ nguyên
$a_m, v_r$ Gia tốc cực đại và vận tốc tham chiếu của xe tời Không thứ nguyên

Phương pháp nghiên cứu và công cụ phần mềm

  • Mô phỏng số:
    • Phần mềm MATLAB/Simulink: Sử dụng hộp công cụ Symbolic Math để rút gọn giải tích hệ phương trình vi phân phi tuyến; lập trình giải tích phân số các hệ phương trình trạng thái 7 biến và khảo sát đáp ứng miền thời gian, miền tần số.
    • Phần mềm RecurDyn: Xây dựng mô hình động lực học nhiều vật thể (Multi-body Dynamics) hoàn chỉnh của hệ cần cẩu tay với gồm các khớp quay, cơ cấu nâng cần, tời cáp và vật nâng 3 chiều để kiểm nghiệm đối chứng với mô hình toán học giải tích.
  • Thực nghiệm kiểm chứng: Chế tạo mô hình vật lý cần cẩu quy mô phòng thí nghiệm, đo đạc quỹ đạo chuyển động thực tế của tải trọng trong không gian dưới các chế độ kích động để đối soát với kết quả mô phỏng.

Nội dung chính theo từng chương

Chương 1: Tổng quan về vấn đề nghiên cứu

Chương này tổng kết cấu trúc cơ học của ba loại cần cẩu chính dựa trên bậc tự do tại điểm treo:

  1. Cần cẩu dạng dầm cầu trục / cổng trục: Điểm treo có 2 bậc tự do tịnh tiến trong mặt phẳng ngang.
  2. Cần trục tháp: Điểm treo có 1 bậc tự do tịnh tiến và 1 bậc tự do quay quanh trục đứng.
  3. Cần cẩu tay với (Luffing/Boom crane): Điểm treo có 2 bậc tự do quay, hoạt động thông qua ba chuyển động phát động độc lập: xoay bệ cẩu (slewing, góc $\alpha_c$), nâng hạ cần (luffing, góc $\theta_c$) và kéo thả cáp (hoisting, chiều dài $L_3$).

Chương 1 tiến hành phân tích chi tiết toán học và cơ chế vật lý của các sơ đồ điều khiển chủ động (phản hồi PID, điều khiển dự báo MPC, nắn tín hiệu ZV, ZVD, EI), các giải pháp bị động (bộ tiêu tán Coriolis, giảm chấn Cranemaster/Safelink) và các thiết bị bán chủ động (van tiết lưu thủy lực, vật liệu MR/ER, đệm ma sát Coulomb). Từ đó, tác giả chỉ rõ hạn chế của từng phương pháp và thiết lập định hướng nghiên cứu tích hợp cho các chương tiếp theo.

Chương 2: Kết hợp điều khiển phản hồi với bộ giảm chấn để giảm dao động vật nâng

Chương 2 khảo sát mô hình chuyển động phẳng 2D của vật nâng treo dưới xe tời có gắn nối tiếp cơ cấu lò xo - giảm chấn hướng tâm. Hệ phương trình vi phân chuyển động phi tuyến dạng chuẩn hóa được thiết lập:

$$\begin{cases} 2\dot{u}_n\dot{\theta} + \ddot{x}_n\cos\theta + (1+u_n)\ddot{\theta} + \sin\theta = 0 \ \ddot{x}_n\sin\theta + \ddot{u}_n + 2\zeta\alpha\dot{u}_n + \alpha^2 u_n - (1-\cos\theta) - \dot{\theta}^2(1+u_n) = 0 \end{cases}$$

Tác giả khảo sát quy luật điều khiển phản hồi tỷ lệ cấp thấp: $$\dot{x}_n = v_r - P\dot{\theta}$$ Khi không có giảm chấn ($u_n = 0$), phương trình vi phân dao động tuyến tính hóa có dạng: $$\ddot{\theta} + P\cos\theta\dot{\theta} + \sin\theta = -\dot{v}_r\cos\theta$$

Khảo sát trường hợp vận hành xe tời với xung gia tốc tam giác nguy hiểm: $$\dot{v}_r = \begin{cases} a_m & \text{khi } 0 \le \tau \le \pi \ -a_m & \text{khi } \pi < \tau \le 2\pi \ 0 & \text{khi } \tau > 2\pi \end{cases}$$

Kết quả mô phỏng cho thấy:

  • Khi chỉ dùng điều khiển phản hồi, nếu tăng hệ số $P$ ($P = 0.5; 1.0; 2.0$), dao động lắc lư của vật nâng giảm nhanh nhưng chuyển dịch ngang của xe tời bị sai lệch rất lớn so với quỹ đạo mong muốn của người lái ($v_r$), gây xung đột trực giác nghiêm trọng.
  • Khi áp dụng phương pháp tuyến tính hóa tương đương và kỹ thuật cân bằng cực cho ma trận trạng thái $\mathbf{A}{7\times 7}$, tác giả tìm ra các thông số tối ưu giải tích: $$\alpha{opt} = 2, \quad \zeta_{opt} \approx 0.25 - 0.35$$
  • Kết hợp bộ điều khiển phản hồi $P$ nhỏ ($P \le 0.5$) với bộ giảm chấn hướng tâm có thông số tối ưu ($\alpha=2$) giúp dập tắt hoàn toàn dao động lắc lư sau 4 chu kỳ mà không làm biến dạng quỹ đạo điều khiển gốc của xe tời.
Chế độ điều khiển Góc lắc cực đại ban đầu ($\theta_0$) Góc lắc lớn nhất sau 4 chu kỳ Hiệu quả giảm dao động (%)
Không điều khiển ($P=0, \text{không giảm chấn}$) $30^\circ$ $28.5^\circ$ $5.0%$ (do ma sát tự nhiên)
Chỉ dùng phản hồi ($P=0.5$) $30^\circ$ $14.2^\circ$ $52.7%$
Chỉ dùng bộ giảm chấn ($\alpha=2, \zeta=\zeta_{opt}$) $30^\circ$ $11.8^\circ$ $60.7%$
Kết hợp phản hồi và giảm chấn ($P=0.5, \alpha=2$) $30^\circ$ $\mathbf{3.6^\circ}$ $\mathbf{88.0%}$

Chương 3: Kết hợp điều khiển nắn tín hiệu đầu vào với bộ giảm chấn để giảm dao động vật nâng

Chương 3 mở rộng bài toán sang không gian 3 chiều đối với cần cẩu tay với có bệ quay. Điểm treo cáp thực hiện đồng thời 3 chuyển động phức tạp: xoay bệ cẩu quanh trục đứng ($L_1$), nâng hạ tay cần có chiều dài ($L_2$) và kéo thả cáp ($L_3$).

  1. Kiểm nghiệm mô hình: Tác giả lập trình giải phương trình vi phân chuyển động phi tuyến trong MATLAB và mô hình hóa kiểm chứng độc lập trên phần mềm RecurDyn. Quỹ đạo không gian 3D của tải trọng tính toán từ hai phần mềm hoàn toàn trùng khớp, khẳng định độ tin cậy của mô hình toán.
  2. Cấu trúc điều khiển tích hợp:
    • Bộ nắn tín hiệu ZVD được tích hợp vào kênh phát lệnh vận tốc của ba động cơ: vận tốc góc xoay bệ cẩu $\dot{\alpha}_c(t)$, vận tốc góc nâng cần $\dot{\theta}_c(t)$ và vận tốc kéo cáp $\dot{L}_3(t)$.
    • Bộ giảm chấn hướng tâm bị động được lắp đặt tại đầu móc cẩu.
  3. Kết quả mô phỏng và thực nghiệm:
    • Khi cần cẩu hoạt động với các thao tác phức tạp, bộ nắn ZVD loại bỏ hoàn toàn các dao động quán tính gây ra bởi quá trình tăng tốc/giảm tốc của các cơ cấu truyền động.
    • Khi có xuất hiện nhiễu loạn ngẫu nhiên do gió thổi hoặc va chạm bất ngờ trong quá trình nâng chuyển, bộ nắn tín hiệu không thể can thiệp, nhưng bộ giảm chấn hướng tâm đã phát huy tác dụng cản Coriolis, dập tắt nhanh chóng biên độ góc lắc và làm phẳng các đỉnh xung kích của lực căng trong dây cáp treo.

Chương 4: Giảm dao động vật nâng bằng phương pháp bán chủ động

Chương 4 nghiên cứu giải pháp nâng cao hiệu quả tiêu tán năng lượng của bộ giảm chấn hướng tâm mà không cần cung cấp nguồn công suất lớn từ bên ngoài, thông qua kỹ thuật điều khiển bán chủ động bật - tắt hệ số cản.

  1. Mô hình khảo sát: Vật nâng dạng con lắc cầu 3D với góc lắc lư trong hai mặt phẳng vuông góc $\theta_1$ (mặt phẳng $xz$) và $\theta_2$ (mặt phẳng $yz$). Bộ giảm chấn có tỷ số cản $\zeta(t)$ thay đổi tức thời giữa hai giá trị: giá trị cao $\zeta_h$ và giá trị thấp $\zeta_l$.
  2. Luật điều khiển cản bật - tắt dựa trên năng lượng: Dựa trên hàm năng lượng toàn phần Hamilton $H(\theta_1, \theta_2, u, \dot{\theta}_1, \dot{\theta}_2, \dot{u})$, tốc độ tiêu tán năng lượng của hệ là $\dot{H} = -2\zeta(t)\alpha \dot{u}_n^2$. Để tối đa hóa tốc độ rút năng lượng ra khỏi chuyển động lắc lư thông qua lực Coriolis, quy tắc chuyển mạch được thiết lập: $$\zeta(t) = \begin{cases} \zeta_h & \text{khi } \dot{u}_n \cdot S(\theta_1, \theta_2) > 0 \ \zeta_l & \text{khi } \dot{u}_n \cdot S(\theta_1, \theta_2) \le 0 \end{cases}$$ Trong đó $S(\theta_1, \theta_2)$ là hàm trạng thái thế năng của góc lệch con lắc.
  3. Khảo sát độ bền vững và kích động ngẫu nhiên:
    • Luận án khảo sát các đường cong biên độ - tần số với các cặp thông số cản $(\zeta_h = 20%, \zeta_l = 5%)$, $(\zeta_h = 100%, \zeta_l = 1%)$ và $(\zeta_h = 200%, \zeta_l = 0.1%)$ tại tỷ số tần số $\alpha = 2$.
    • Khi vật nâng chịu kích động ngẫu nhiên dạng tiếng ồn trắng Gauss ($\xi_1(t), \xi_2(t)$ với cường độ đơn vị), chỉ số đánh giá biên độ đáp ứng $J$ của hệ bán chủ động giảm từ 35% đến 58% so với hệ bị động có hệ số cản cố định tối ưu.

Kết quả và những đóng góp mới

Luận án đã đạt được các kết quả khoa học và thực tiễn cụ thể:

Đóng góp về mặt lý luận

  1. Thiết lập mô hình toán học tích hợp: Xây dựng thành công hệ phương trình vi phân chuyển động phi tuyến mô tả động lực học 2D và 3D của vật nâng cần cẩu có xét đến sự kết hợp giữa các phương thức điều khiển chủ động (phản hồi, dẫn tiếp), bị động (giảm chấn Coriolis) và bán chủ động.
  2. Lời giải giải tích cho thông số tối ưu: Áp dụng phương pháp tuyến tính hóa tương đương cho lực cản Coriolis phi tuyến và kỹ thuật cân bằng cực, tìm ra biểu thức giải tích xác định tỷ số tần số tối ưu của bộ giảm chấn hướng tâm là $\alpha_{opt} = \omega_r/\omega_s = 2$.
  3. Thuật toán điều khiển bán chủ động: Đề xuất luật đóng ngắt hệ số cản bật - tắt dựa trên dòng tiêu tán năng lượng Hamilton cho bộ giảm chấn hướng tâm, giải quyết bài toán kiểm soát con lắc cầu 3D dưới tác động của tải trọng ngẫu nhiên.

Đóng góp về mặt thực tiễn và kiến nghị giải pháp

  1. Giải pháp phối hợp điều khiển - giảm chấn: Đề xuất giải pháp sử dụng điều khiển phản hồi tỷ lệ cấp thấp ($P \le 0.5$) hoặc bộ nắn tín hiệu ZVD kết hợp với bộ giảm chấn hướng tâm. Sơ đồ này cho phép loại bỏ dao động lắc lư mà không làm gián đoạn hoặc gây bối rối cho người điều khiển cẩu, đồng thời bảo vệ cáp treo khỏi hiện tượng quá tải đột ngột do giật cáp.
  2. Khả năng ứng dụng kỹ thuật: Cơ cấu lò xo - giảm chấn hướng tâm có thể chế tạo dưới dạng cụm mô-đun cơ khí độc lập lắp đặt trực tiếp vào giữa đầu cáp và móc cẩu của các loại cần cẩu hiện trường (cần cẩu tháp, cần cẩu tay với bến cảng) mà không cần can thiệp sâu vào hệ thống điều khiển động cơ sẵn có.

Hạn chế và hướng nghiên cứu tiếp

Văn bản luận án đã nêu rõ các giới hạn phạm vi nghiên cứu và các vấn đề cần tiếp tục phát triển:

  • Hạn chế trong mô hình:
    • Chưa xét đến ảnh hưởng của biến dạng đàn hồi khung kết cấu cần cẩu (cần, tháp cẩu) trong điều kiện tải trọng nâng lớn.
    • Chưa xét đến chuyển động của bệ cẩu khi đặt trên các phương tiện di động hoặc tàu nổi chịu sóng biển.
    • Chưa xét đến độ cứng uốn, biến dạng xoắn và dao động tự do của bản thân dây cáp dài.
  • Hướng nghiên cứu tiếp theo:
    • Nghiên cứu mở rộng hệ thống điều khiển bán chủ động cho mô hình cần cẩu lắp đặt trên bệ nổi chịu tác động của sóng biển (6 bậc tự do).
    • Nghiên cứu chế tạo và thử nghiệm thực địa các loại giảm chấn chất lưu từ biến (MR damper) điều khiển liên tục thay cho điều khiển bật - tắt.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên sâu trong các lĩnh vực:

  • Nghiên cứu sinh và học viên cao học ngành Cơ kỹ thuật, Cơ điện tử, Kỹ thuật Cơ khí: Tham khảo phương pháp thiết lập phương trình Lagrange phi tuyến, kỹ thuật tuyến tính hóa tương đương cho lực phi tuyến Coriolis, và kỹ thuật nắn tín hiệu đầu vào kết hợp mô phỏng RecurDyn - MATLAB.
  • Kỹ sư thiết kế và vận hành thiết bị nâng hạ: Tham khảo cấu trúc thiết kế của cụm giảm chấn hướng tâm và các thông số tối ưu ($\alpha = 2, \zeta_{opt}$) để ứng dụng cải tiến giảm chấn cho cần trục bến cảng và cần cẩu xây dựng.
  • Nhà nghiên cứu lý thuyết điều khiển: Tham khảo phương pháp xây dựng luật điều khiển bán chủ động bật - tắt dựa trên hàm năng lượng Hamilton cho các hệ dao động phi tuyến.

Câu hỏi thường gặp

1. Tại sao việc lắp đặt bộ giảm chấn theo phương hướng tâm dọc theo cáp lại có thể làm giảm được dao động lắc lư theo phương ngang của vật nâng?

Khi vật nâng lắc lư, lực ly tâm sinh ra biến thiên theo thời gian làm kích hoạt chuyển động co giãn dọc trục của bộ lò xo - giảm chấn hướng tâm ($u$). Chuyển động hướng tâm này với vận tốc $\dot{u}$ kết hợp với vận tốc góc lắc $\dot{\theta}$ sẽ sinh ra lực quán tính Coriolis $2m\dot{u}\dot{\theta}$ theo phương vòng. Lực Coriolis này đóng vai trò như một lực cản làm tiêu tán năng lượng của chuyển động lắc lư, chuyển một phần năng lượng từ phương ngang sang phương dọc để tiêu tán qua bộ giảm chấn.

2. Tỷ số tần số tối ưu giữa bộ giảm chấn hướng tâm và con lắc cẩu được xác định bằng bao nhiêu và bằng phương pháp nào?

Tỷ số tần số tối ưu được xác định là: $$\alpha_{opt} = \frac{\omega_r}{\omega_s} = \frac{\sqrt{k/m}}{\sqrt{g/l}} = 2$$ Kết quả này thu được bằng phương pháp giải tích: tuyến tính hóa tương đương lực cản Coriolis, lập hệ phương trình trạng thái tuyến tính bậc 7, phân tích đa thức đặc trưng của ma trận hệ thống và áp dụng kỹ thuật cân bằng cực (cực kép) để hai cặp nghiệm phức liên hợp trùng nhau.

3. Nhược điểm chính của phương pháp điều khiển phản hồi thuần túy khi áp dụng cho người lái cẩu thực tế là gì?

Nhược điểm lớn nhất là sự xung đột giữa hệ thống điều khiển tự động và người lái (vốn là một hệ phản hồi sinh học dựa trên quan sát mắt và phản xạ não). Nếu bộ điều khiển phản hồi có độ lợi cao (high-authority), các tín hiệu bù trừ tự động sẽ làm xe tời hoặc bệ quay chuyển động ngược hoặc sai lệch lớn so với ý đồ của người vận hành, gây mất trực giác, làm người lái bối rối và có thể dẫn đến mất an toàn.

4. Ưu điểm và hạn chế của phương pháp nắn tín hiệu đầu vào (Input Shaping) là gì?

  • Ưu điểm: Cấu trúc vòng hở đơn giản, không cần cảm biến đo góc lắc đắt tiền, không làm thay đổi tính ổn định của hệ và giữ nguyên dạng tín hiệu điều khiển tự nhiên cho người lái (chỉ làm trễ một khoảng thời gian xác định $T/2$ hoặc $T$).
  • Hạn chế: Chỉ dập tắt được dao động do chính các thao tác chuyển động được lập trình trước gây ra; hoàn toàn không có khả năng triệt tiêu dao động sinh ra do nhiễu gió, va chạm hoặc góc lệch ban đầu.

5. Sự khác biệt cốt lõi giữa phương pháp bị động và bán chủ động trong luận án là gì?

Phương pháp bị động sử dụng bộ giảm chấn có hệ số cản $\zeta$ cố định không đổi, do đó khả năng thích ứng kém và không phân biệt được chiều chuyển động có lợi hay bất lợi. Phương pháp bán chủ động sử dụng cơ cấu chuyển mạch để thay đổi hệ số cản tức thời giữa mức cao $\zeta_h$ và mức thấp $\zeta_l$ theo dấu của hàm năng lượng, giúp tối đa hóa khả năng rút năng lượng lắc lư ra khỏi hệ thống mà không cần cấp nguồn năng lượng công suất lớn từ bên ngoài.

Kết luận

Luận án của nghiên cứu sinh Nguyễn Trọng Kiên đã giải quyết bài toán giảm dao động lắc lư và biến thiên lực căng cáp cho vật nâng cần cẩu thông qua các cấu trúc tích hợp giữa điều khiển chủ động, bị động và bán chủ động. Bằng việc kết hợp phương pháp giải tích (tuyến tính hóa tương đương, cân bằng cực), mô phỏng số đa vật thể (MATLAB, RecurDyn) và thực nghiệm kiểm chứng, luận án đã xác định được thông số tối ưu $\alpha_{opt} = 2$ của bộ giảm chấn hướng tâm, chứng minh tính ưu việt của sơ đồ kết hợp phản hồi độ lợi thấp/nắn tín hiệu với giảm chấn Coriolis, đồng thời đề xuất thành công thuật toán điều khiển bán chủ động on-off dựa trên năng lượng cho con lắc cầu 3D. Công trình cung cấp cơ sở khoa học và giải pháp kỹ thuật hữu ích để nâng cao độ an toàn và hiệu suất vận hành cho các hệ thống cần cẩu công nghiệp.
