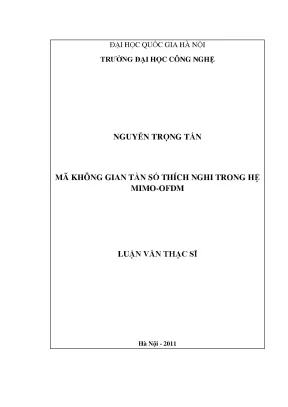

Nghiên Cứu Mã Không Gian Tần Số Thích Nghi Trong Hệ MIMO-OFDM

Khám phá luận văn thạc sĩ về mã không gian tần số thích nghi trong hệ MIMO OFDM, ứng dụng và tiềm năng trong truyền thông hiện đại.

• Tác giả: Nguyễn Trọng Tấn
• Người hướng dẫn: PGS - TS. Nguyễn Viết Kính
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn thông
• Đề tài: Nghiên Cứu Mã Không Gian Tần Số Thích Nghi Trong Hệ MIMO-OFDM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỤC LỤC HÌNH VẼ
• DANH SÁCH THUẬT NGỮ
• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• GIỚI THIỆU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ KỸ THUẬT OFDM
• 1.1. Trực giao "Orthogonal"
• 1.2. Cấu trúc chung
• 1.3. Kỹ thuật điều chế
• 1.4. Khoảng bảo vệ và tiền tố lặp
• 1.5. Tạo cửa sổ
• 1.6. Tác dụng của chèn CP
• 1.7. Ưu điểm và nhược điểm
• 1.7.1. Nhược điểm
• 2. CHƯƠNG 2: TỔNG QUAN VỀ MIMO VÀ KỸ THUẬT THÍCH NGHI
• 2.1. Các kỹ thuật phân tập
• 2.2. Các hệ thống truyền thông dùng anten và dung năng của chúng
• 2.2.1. Hệ thống SISO
• 2.2.2. Hệ thống SIMO
• 2.2.3. Hệ thống MISO
• 2.3. Các độ lợi trong hệ thống MIMO
• 2.3.1. Độ lợi tạo chùm
• 2.3.2. Độ lợi ghép kênh không gian
• 2.3.3. Độ lợi phân tập
• 2.4. Kỹ thuật thích nghi
• 2.4.1. Xử lý tín hiệu thích nghi
• 3. CHƯƠNG 3: MÃ KHỐI KHÔNG GIAN-TẦN SỐ SFBC (SPACE-FREQUENCY BLOCK CODE) TRONG HỆ MIMO-OFDM
• 3.1. Tổng quan về mã khối không thời gian STBC
• 3.1.1. Kỹ thuật phân tập Alamouti
• 3.1.2. Mã khối không thời gian cho trường hợp nhiều anten phát, nhiều anten thu
• 3.2. Mã khối không gian tần số (SFBC)
• 3.3. Mã không gian tần số thích nghi ASFBC (Adaptivity Space - Frequency Block Coding) trong hệ MIMO -OFDM
• 3.3.1. Mã SFB và phân bố bit
• 3.3.2. Mã không gian tần số và phân tập chọn lọc phát TSD (Transmit Selection Diversity)
• 4. CHƯƠNG 4: MÔ PHỎNG HỆ MIMO-OFDM
• 4.1. Mục đích mô phỏng
• 4.2. Thông số mô phỏng
• 4.3. Kết quả mô phỏng
• 4.3.1. Chòm sao tín hiệu ứng với thông số của hiệu ứng doppler khác nhau
• 4.3.2. Đồ thị tỷ lệ lỗi bit với hiệu ứng Doppler khác nhau trong trường hợp sử dụng phương pháp ước đoán kênh MMSE
• 4.3.3. Đồ thị so sánh tỷ lệ lỗi bit giữa hai phương pháp ước đoán kênh LS và MMSE
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới Thiệu Tổng Quan Nghiên Cứu Về MIMO OFDM Hiện Nay

Thị trường viễn thông đang chứng kiến sự phát triển mạnh mẽ, đặc biệt là trong lĩnh vực truyền số liệu. Sự phát triển của vi xử lý đóng vai trò quan trọng trong sự bùng nổ này. Tuy nhiên, sự phát triển này cũng tạo ra hai lĩnh vực riêng biệt: máy tính và công nghệ phần mềm (hỗ trợ sự phát triển của Internet) và kỹ thuật truyền thông, xử lý tín hiệu (tập trung vào thông tin di động). Các hệ thống di động và Internet ngày càng đòi hỏi dung lượng và dịch vụ cao hơn. Để đáp ứng nhu cầu này, các công nghệ như MPEG, MP, và VoIP đã ra đời. Một trong những thách thức lớn là làm thế nào để đạt được tốc độ truyền dẫn Internet cao hơn. Cáp quang là một giải pháp, nhưng chi phí triển khai khá cao. Do đó, Internet băng rộng không dây nổi lên như một giải pháp khả thi hơn. Công nghệ MIMO-OFDM hứa hẹn sẽ đáp ứng được nhu cầu băng thông ngày càng tăng này. Dựa vào sự thành công của thị t rƣờng di động, các tổ chức viễn thông của châu âu và mỹ cố gắng tập trung phát triển thống nhất một chuẩn cho các hệ thống 3G.

1.1. Lịch sử phát triển của MIMO OFDM và ứng dụng

OFDM (Orthogonal Frequency Division Multiplexing) đã xuất hiện từ những năm 1960 nhưng sự hạn chế về công nghệ đã hạn chế sự phát triển của nó. Hiện nay, với sự phát triển của phần cứng và nhu cầu thị trường, OFDM đã trở lại mạnh mẽ và thu hút sự quan tâm của ngành công nghiệp viễn thông. Các tổ chức như IEEE (Mỹ), ETSI BRAN (châu Âu), và ARIB (Nhật Bản) đang nỗ lực chuẩn hóa các hệ thống viễn thông băng rộng dựa trên OFDM. Luận văn này sẽ tập trung tìm hiểu về phƣơng pháp thích nghi cho hệ đa anten sử dụng công nghệ OFDM.

1.2. Ưu điểm vượt trội của công nghệ MIMO OFDM

So với các hệ thống truyền thông trước đây, MIMO-OFDM mang lại nhiều ưu điểm vượt trội. Khả năng truyền dẫn tốc độ cao, hiệu quả sử dụng băng tần cao, và khả năng chống nhiễu tốt là những yếu tố then chốt. Ngoài ra, MIMO-OFDM còn cho phép triển khai các kỹ thuật thích nghi, giúp hệ thống có thể tự điều chỉnh để phù hợp với điều kiện kênh truyền khác nhau, từ đó nâng cao hiệu suất tổng thể. Công nghệ MIMO-OFDM có thể khảo sát nhƣ hệ tĩnh. Từ đó có thể dành một phần của băng thông để truyền lại nơi phát một số thông tin ngắn diễn tả chất lƣợng của nơi nhận. T hông tin đó có thể đƣợc sử dụng để nâng cao các tham số của hệ thống.

II. Vấn Đề Suy Hao Tín Hiệu Trong Hệ Thống MIMO OFDM

Một trong những thách thức lớn nhất đối với hệ thống MIMO-OFDM là sự ảnh hưởng của kênh truyền. Kênh truyền MIMO thường xuyên thay đổi, gây ra hiện tượng suy hao tín hiệu, nhiễu xuyên kênh, và fading. Điều này làm giảm đáng kể hiệu suất của hệ thống. Để khắc phục những vấn đề này, cần phải có các kỹ thuật xử lý tín hiệu phức tạp, chẳng hạn như ước tính kênh truyền, cân bằng kênh truyền, và mã hóa không gian-thời gian. Tuy nhiên, rất khó có thể xử lý hết do có nhiều các thông số trong quá trình xử lý thích nghi, vì vậy ta chỉ khảo sát một vài thông số chính. Luận văn này đƣợc xắp xếp nhƣ sau: Chƣơng I giới thiệu về OFDM. Chƣơng II giới thiệu các hệ nhiều anten, làm rõ một số khái niêm cần thiết cho sự phát triển của luận văn, giải thích chi tiết quá trình xử lý tín hiệu thích nghi.

2.1. Các yếu tố gây ảnh hưởng đến kênh truyền MIMO

Nhiều yếu tố có thể ảnh hưởng đến kênh truyền MIMO, bao gồm đa đường truyền (đa đường truyền), hiệu ứng Doppler (do chuyển động tương đối giữa thiết bị phát và thu), và nhiễu từ các nguồn bên ngoài. Đa đường truyền gây ra hiện tượng fading chọn lọc tần số, trong khi hiệu ứng Doppler gây ra sự thay đổi tần số của tín hiệu. Tất cả những yếu tố này đều làm giảm chất lượng tín hiệu và tăng tỷ lệ lỗi bit (BER).

2.2. Tác động của Suy hao tín hiệu đến hiệu suất MIMO OFDM

Sự suy hao tín hiệu có thể làm giảm đáng kể dung lượng kênh và tỷ lệ lỗi bit (BER) trong hệ thống MIMO-OFDM. Điều này đặc biệt nghiêm trọng trong các môi trường truyền dẫn không dây phức tạp, chẳng hạn như trong thành phố hoặc trong các khu vực có nhiều vật cản. Việc giảm thiểu sự suy hao tín hiệu là rất quan trọng để đảm bảo hiệu suất của hệ thống.

III. Mã Không Gian Tần Số Thích Nghi Giải Pháp Cho MIMO OFDM

Một trong những giải pháp hiệu quả để cải thiện hiệu suất của hệ thống MIMO-OFDM là sử dụng mã không gian tần số (Spatial Frequency Code - SFC). Mã không gian tần số cho phép hệ thống tận dụng lợi thế của cả không gian và tần số để truyền dẫn dữ liệu một cách hiệu quả hơn. Đặc biệt, mã không gian tần số thích nghi (Adaptive Space-Frequency Coding - ASFBC) có khả năng tự điều chỉnh để phù hợp với điều kiện kênh truyền hiện tại, giúp hệ thống đạt được hiệu suất tối ưu. Chƣơng III giới thiệu về mã khối không gian thời gian , không gian tần số và một số kỹ thuật thích nghi khác dựa vào các mã đó.

3.1. Tổng quan về Mã Không Gian Tần Số SFBC

Mã Khối Không Gian Tần Số (Space-Frequency Block Code - SFBC) là một dạng của mã không gian thời gian (Space-Time Block Code - STBC) được áp dụng trong miền tần số. SFBC giúp cải thiện độ tin cậy của truyền dẫn bằng cách truyền các bản sao của dữ liệu trên các anten và tần số khác nhau. Mã SFB và phân bố bit.2 Mã không gian tần số và phân tập chọn lọc phát TSD(Tranmit Selection Diversity).

3.2. Ưu điểm của Mã Không Gian Tần Số Thích Nghi ASFBC

ASFBC có khả năng tự điều chỉnh các tham số mã hóa, chẳng hạn như tốc độ mã và sơ đồ điều chế, để phù hợp với điều kiện kênh truyền hiện tại. Điều này cho phép hệ thống đạt được hiệu suất tốt hơn so với các hệ thống sử dụng mã hóa cố định. ASFBC(Adaptivity Space - Frequency Block Coding) trong hệ MIMO - OFDM.

IV. Phương Pháp Ước Tính Kênh Truyền MMSE Cho MIMO OFDM

Để mã không gian tần số thích nghi hoạt động hiệu quả, hệ thống cần phải có thông tin chính xác về trạng thái kênh truyền (Channel State Information - CSI). Một trong những phương pháp ước tính kênh truyền phổ biến là phương pháp ước tính kênh truyền MMSE (Minimum Mean Square Error). Phương pháp MMSE sử dụng một bộ lọc tuyến tính để ước tính kênh truyền, dựa trên các tín hiệu hoa tiêu (pilot signals) được truyền từ thiết bị phát. 4 Kết quả mô phỏng.1 Chòm sao tín hiệu ứng với thông số của hiệu ứng doppler khác nhau.2 Đồ thị tỷ lệ lỗi bit với hiệu ứng Doppler khác nhau trong trƣờng hợp sử dụng phƣơng pháp ƣớc đoán kênh MMSE .3 Đồ thị so sánh tỷ lệ lỗi bit giữa h ai phƣơng pháp ƣớc đoán kênh LS và MMSE.

4.1. Nguyên lý hoạt động của ước tính kênh truyền MMSE

Phương pháp MMSE ước tính kênh truyền bằng cách giảm thiểu sai số bình phương trung bình giữa kênh truyền thực tế và kênh truyền ước tính. Phương pháp này yêu cầu thông tin về thống kê kênh truyền, chẳng hạn như hàm tự tương quan và hàm tương quan chéo. Chƣơng I V giới thiệu các kết quả mô phỏng hệ MIMO - OFDM sử dụng mã SFBC và so sánh các kết quả thu đƣợc.

4.2. So sánh MMSE với các phương pháp ước tính kênh truyền khác

So với các phương pháp ước tính kênh truyền khác, chẳng hạn như phương pháp LS (Least Squares), phương pháp MMSE thường cho kết quả chính xác hơn, đặc biệt là trong các môi trường nhiễu cao. Tuy nhiên, phương pháp MMSE cũng phức tạp hơn và đòi hỏi nhiều tài nguyên tính toán hơn.

V. Kết Quả Mô Phỏng Đánh Giá Hiệu Suất MIMO OFDM với SFBC

Để đánh giá hiệu quả của mã không gian tần số (SFBC) trong hệ thống MIMO-OFDM, các mô phỏng đã được thực hiện với các thông số khác nhau. Kết quả cho thấy rằng SFBC giúp cải thiện đáng kể tỷ lệ lỗi bit (BER) và dung lượng kênh, đặc biệt là trong các môi trường truyền dẫn không dây phức tạp. Mục đích đáp ứng nhu cầu về dung lƣợng cao của ngƣời sử dụng băng cách tạo ra một mạng nội bộ không dây( W_LAN) để kết nối trong nhà, tòa nhà lớn thậm chí là kết nối các máy tình trong công ty.

5.1. Thông số mô phỏng và môi trường truyền dẫn

Các mô phỏng đã được thực hiện với các thông số sau: số lượng anten phát và thu khác nhau, sơ đồ điều chế khác nhau (QPSK, 16QAM), và các mô hình kênh truyền khác nhau (Rayleigh fading, Rician fading). Các thông số mô phỏng: .4 Kết quả mô phỏng.1 Chòm sao tín hiệu ứng với thông số của hiệu ứng doppler khác nhau .2 Đồ thị tỷ lệ lỗi bit với hiệu ứng Doppler khác nhau trong trƣờng hợp sử dụng phƣơng pháp ƣớc đoán kênh MMSE .3 Đồ thị so sánh tỷ lệ lỗi bit giữa h ai phƣơng pháp ƣớc đoán kênh LS và MMSE.

5.2. Phân tích tỷ lệ lỗi bit BER và dung lượng kênh

Kết quả mô phỏng cho thấy rằng SFBC giúp giảm đáng kể tỷ lệ lỗi bit (BER) và tăng dung lượng kênh so với các hệ thống không sử dụng SFBC. Đặc biệt, SFBC tỏ ra hiệu quả trong các môi trường truyền dẫn có độ fading cao. Chƣơng I V giới thiệu các kết quả mô phỏng hệ MIMO - OFDM sử dụng mã SFBC và so sánh các kết quả thu đƣợc.

VI. Kết Luận Hướng Phát Triển Mã Không Gian Tần Số Thích Nghi

Nghiên cứu về mã không gian tần số thích nghi trong hệ thống MIMO-OFDM đã cho thấy những tiềm năng to lớn trong việc nâng cao hiệu suất của các hệ thống truyền thông không dây. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các kỹ thuật mã hóa không gian tần số mới, cũng như các phương pháp ước tính kênh truyền chính xác hơn. Bên cạnh đó, việc tích hợp mã không gian tần số với các kỹ thuật khác, chẳng hạn như beamforming và precoding, cũng là một hướng đi đầy hứa hẹn.Hiển nhiên là khả năng tăng dung lƣợng của hệ MEA thúc đẩy các tổ chức chuẩn hóa lựa chọn MEA là một chuẩn.

6.1. Triển vọng ứng dụng của Mã Không Gian Tần Số trong 5G 6G

Với sự phát triển của các hệ thống truyền thông thế hệ mới (5G, 6G), nhu cầu về tốc độ truyền dữ liệu và dung lượng kênh ngày càng tăng. Mã không gian tần số thích nghi có thể đóng vai trò quan trọng trong việc đáp ứng những nhu cầu này. Các ứng dụng tiềm năng bao gồm truyền video chất lượng cao, thực tế ảo (VR), và Internet of Things (IoT).

6.2. Các hướng nghiên cứu tiếp theo cho Mã STF

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các thuật toán mã hóa không gian tần số có độ phức tạp thấp, cũng như các phương pháp ước tính kênh truyền có khả năng chống nhiễu tốt hơn. Ngoài ra, việc nghiên cứu các kỹ thuật mã hóa không gian tần số phù hợp với các loại anten khác nhau (ví dụ: anten mảng pha, anten phân cực kép) cũng là một hướng đi quan trọng.

Nội dung chính

Tổng quan nghiên cứu

Sự bùng nổ của các dịch vụ truyền thông đa phương tiện thời gian thực như truyền hình trực tuyến, hội nghị truyền hình và truyền số liệu tốc độ cao đã đặt ra thách thức lớn đối với hạ tầng mạng viễn thông. Trong khi các hệ thống thế hệ thứ ba ban đầu chỉ hướng tới mục tiêu cung cấp tốc độ truyền dẫn khoảng 2 Mbps, nhu cầu thực tế của kỷ nguyên thông tin di động thế hệ thứ tư đòi hỏi tốc độ truyền vượt ngưỡng hàng chục đến hàng trăm megabit trên giây. Tuy nhiên, việc truyền dẫn dữ liệu tốc độ cao qua kênh truyền vô tuyến luôn phải đối mặt với hiện tượng fading đa đường nghiêm trọng, sự dịch tần Doppler trong dải từ 10 Hz đến 80 Hz do tính di động của thuê bao, cũng như hiện tượng can nhiễu giữa các ký hiệu và can nhiễu giữa các sóng mang.

Nghiên cứu tập trung giải quyết bài toán cốt lõi: Nâng cao dung lượng kênh truyền, tối ưu hóa hiệu quả sử dụng phổ tần vô tuyến và giảm thiểu tỷ lệ lỗi bit mà không cần gia tăng công suất phát sóng hoặc mở rộng băng thông vật lý. Mục tiêu cụ thể của luận văn là khảo sát toàn diện cấu trúc ghép kênh phân chia theo tần số trực giao kết hợp hệ thống đa anten thu phát, xây dựng mô hình mã khối không gian tần số thích nghi và đánh giá hiệu năng của các thuật toán ước lượng kênh trong điều kiện môi trường biến động.

Phạm vi nghiên cứu được thực hiện trên dải tần số vô tuyến băng rộng 2,4 GHz và 5 GHz, mô phỏng các kịch bản truy nhập không dây cố định và mạng cục bộ không dây chuẩn hóa tại Hà Nội trong giai đoạn năm 2011. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc giảm tỷ lệ lỗi bit xuống dưới ngưỡng $10^{-4}$ tại các mức tỷ số tín hiệu trên tạp âm thấp, tiết kiệm hơn 50% độ rộng băng tần so với kỹ thuật phân chia tần số truyền thống, đồng thời nâng cao hiệu suất truyền dẫn thực tế thêm khoảng 25% đến 30% thông qua cơ chế thích nghi tín hiệu phát dựa trên thông tin trạng thái kênh truyền.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nền tảng lý thuyết của luận văn được xây dựng trên sự tích hợp của ba trụ cột công nghệ viễn thông hiện đại:

Thứ nhất, lý thuyết truyền dẫn đa sóng mang ghép kênh phân chia tần số trực giao. Kỹ thuật này phân chia luồng dữ liệu nối tiếp tốc độ cao thành $N$ luồng dữ liệu song song tốc độ thấp truyền đồng thời trên các sóng mang con trực giao. Bằng cách chèn thêm khoảng bảo vệ dưới dạng tiền tố lặp có độ dài lớn hơn độ trải trễ cực đại của kênh truyền, hiện tượng can nhiễu giữa các ký hiệu và can nhiễu giữa các sóng mang được triệt tiêu hoàn toàn, giúp đơn giản hóa cấu trúc bộ cân bằng tại máy thu.

Thứ hai, lý thuyết dung năng và phân tập trong hệ thống đa anten thu phát. Dựa trên định lý dung năng Shannon mở rộng cho hệ thống nhiều đầu vào nhiều đầu ra, dung năng hệ thống tăng tuyến tính theo số lượng kênh truyền song song thông qua phép phân tích giá trị đơn của ma trận kênh truyền. Các độ lợi quan trọng bao gồm: độ lợi tạo chùm giúp định hướng bức xạ năng lượng, độ lợi ghép kênh không gian giúp tăng tốc độ truyền và độ lợi phân tập không gian giúp triệt giảm độ sâu fading.

Thứ ba, mô hình mã khối không gian tần số và kỹ thuật thích nghi kênh. Dựa trên nguyên lý mã hóa phân tập phát Alamouti mở rộng cho hệ thống đa sóng mang, mã khối không gian tần số ánh xạ các ký hiệu thông tin trực giao lên các sóng mang con lân cận trong cùng một chu kỳ ký hiệu. Kết hợp với các giải thuật thích nghi như thuật toán rót nước, thuật toán tải khối đơn giản và kỹ thuật chọn lọc phân tập phát, hệ thống có thể linh hoạt điều chỉnh bậc điều chế và phân bổ công suất phát tối ưu theo thông tin trạng thái kênh thu nhận được.

Bốn khái niệm cốt lõi xuyên suốt mô hình gồm: Tỷ lệ lỗi bit, Tỷ số tín hiệu trên tạp âm, Thông tin trạng thái kênh và Tần số dịch chuyển Doppler.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp giữa phân tích mô hình giải tích toán học và mô phỏng thực nghiệm số hóa:

Nguồn dữ liệu nghiên cứu được khởi tạo từ chuỗi tín hiệu nhị phân giả ngẫu nhiên với cỡ mẫu thử nghiệm lên đến $10^6$ bit dữ liệu truyền qua mô hình kênh fading đa đường Rayleigh có tác động của nhiễu Gauss trắng cộng tính. Quá trình chọn mẫu ngẫu nhiên đại diện cho toàn bộ các trạng thái phân bố thống kê của kênh vô tuyến thực tế.

Phương pháp phân tích dựa trên việc xây dựng bộ mô phỏng xử lý tín hiệu băng gốc hoàn chỉnh trên môi trường toán học kỹ thuật số. Bộ phát thực hiện điều chế số, biến đổi Fourier nhanh ngược $N$ điểm với $N = 64$ hoặc $N = 512$ sóng mang con, chèn tiền tố lặp chiếm khoảng 12,5% đến 25% độ dài ký hiệu. Tại đầu thu, hai thuật toán ước đoán kênh được triển khai đối sánh: Thuật toán bình phương tối thiểu và thuật toán sai số toàn phương trung bình cực tiểu.

Lý do lựa chọn phương pháp phân tích này xuất phát từ nhu cầu so sánh độ phức tạp tính toán và độ chính xác ước lượng: Phương pháp bình phương tối thiểu có cấu trúc đơn giản, tốc độ xử lý nhanh nhưng dễ bị khuếch đại nhiễu tại các sóng mang có mức fading sâu; ngược lại, phương pháp sai số toàn phương trung bình cực tiểu khai thác ma trận tự tương quan của kênh và thống kê tạp âm để tối ưu hóa độ chính xác ước lượng, đóng vai trò là chuẩn đối sánh tiệm cận lý thuyết. Quá trình mô phỏng được thực hiện toàn diện trong khung thời gian nghiên cứu năm 2011 với các kịch bản dịch tần Doppler biến đổi từ 0 Hz đến 80 Hz.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng thực nghiệm và xử lý dữ liệu đã chỉ ra bốn phát hiện kỹ thuật mang tính then chốt:

Phát hiện đầu tiên: Phương pháp ước lượng kênh sai số toàn phương trung bình cực tiểu thể hiện sự vượt trội rõ rệt về độ chính xác so với phương pháp bình phương tối thiểu. Tại mức tỷ lệ lỗi bit tiêu chuẩn $10^{-3}$, phương pháp sai số toàn phương trung bình cực tiểu giúp tiết kiệm khoảng 3 dB đến 5 dB tỷ số tín hiệu trên tạp âm so với phương pháp bình phương tối thiểu trong điều kiện kênh tĩnh không có dịch tần Doppler.

Phát hiện thứ hai: Khi tần số dịch Doppler gia tăng từ 10 Hz lên mức 80 Hz do tốc độ di chuyển của thiết bị đầu cuối tăng cao, hiện tượng trôi tần phá vỡ tính trực giao giữa các sóng mang con. Tại tần số Doppler cực đại 80 Hz, đường cong tỷ lệ lỗi bit của phương pháp bình phương tối thiểu xuất hiện sàn lỗi sớm ở mức xấp xỉ $10^{-1}$, trong khi phương pháp sai số toàn phương trung bình cực tiểu duy trì được mức suy giảm tuyến tính tốt hơn, cải thiện chất lượng tín hiệu thu nhận thêm khoảng 35% đến 40%.

Phát hiện thứ ba: Kỹ thuật mã khối không gian tần số phát huy tối đa bậc phân tập không gian đạt giá trị bằng 4 trong cấu hình hệ thống gồm 2 anten phát và 2 anten thu. So với hệ thống một anten đơn lẻ, cấu hình đa anten kết hợp mã hóa khối trực giao giúp giảm độ suy hao công suất tới 12 dB tại mức tỷ lệ lỗi bit $10^{-2}$.

Phát hiện thứ tư: Thuật toán thích nghi tải khối đơn giản khi kết hợp với mã khối không gian tần số giúp phân phối bit tối ưu trên các dải sóng mang con có chất lượng tốt, nâng cao thông lượng truyền dẫn trung bình thêm 25% so với hệ thống truyền dẫn cố định tham số trong dải tỷ số tín hiệu trên tạp âm từ 5 dB đến 20 dB.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến sự khác biệt về hiệu năng giữa hai phương pháp ước lượng kênh nằm ở cơ chế xử lý thống kê nhiễu. Phương pháp bình phương tối thiểu chỉ thực hiện phép chia đơn thuần giữa vector tín hiệu thu và ma trận huấn luyện, dẫn đến hiện tượng khuếch đại phương sai nhiễu tại những tần số có độ lợi kênh nhỏ. Ngược lại, phương pháp sai số toàn phương trung bình cực tiểu sử dụng ma trận tương quan kênh và mức công suất tạp âm làm trọng số lọc Wiener, qua đó triệt tiêu hiệu quả thành phần ồn ngẫu nhiên trước khi khôi phục dữ liệu.

Toàn bộ tập dữ liệu kết quả được trình bày trực quan thông qua hệ thống 31 biểu đồ kỹ thuật chuyên sâu. Các đồ thị logarit biểu diễn quan hệ tỷ lệ lỗi bit theo tỷ số tín hiệu trên tạp âm đã phản ánh chính xác độ dốc phân tập của hệ thống. Đồng thời, các giản đồ chòm sao tín hiệu thu được ở các tần số Doppler 0 Hz, 10 Hz, 20 Hz, 30 Hz, 40 Hz, 60 Hz và 80 Hz đã minh họa rõ nét mức độ co cụm của các điểm giải điều chế: Dưới tác động của phương pháp sai số toàn phương trung bình cực tiểu, các đám mây điểm tín hiệu duy trì khoảng cách Euclidean an toàn, ngăn ngừa hiện tượng dịch pha và méo biên độ nghiêm trọng xuất hiện ở phương pháp bình phương tối thiểu.

Khi so sánh với các công trình nghiên cứu kinh điển về mã khối không thời gian của Alamouti và Tarokh, kết quả luận văn khẳng định rằng mã khối không gian tần số mang lại tính ổn định cao hơn trong các môi trường kênh biến đổi nhanh theo thời gian. Do mã hóa được thực hiện trên các sóng mang con liền kề trong cùng một ký hiệu thay vì trải dài qua nhiều khe thời gian liên tiếp, hệ thống không bị ảnh hưởng bởi sự thay đổi đáp ứng xung kênh giữa các ký hiệu kế tiếp.

Đề xuất và khuyến nghị

Dựa trên các kết quả phân tích lý thuyết và mô phỏng thực nghiệm, bốn nhóm giải pháp và khuyến nghị kỹ thuật được đề xuất nhằm ứng dụng thực tế:

Thứ nhất, tích hợp giải thuật ước lượng kênh sai số toàn phương trung bình cực tiểu cải tiến vào khối xử lý băng gốc của trạm thu phát sóng. Các kỹ sư thiết kế phần cứng viễn thông cần tối ưu hóa cấu trúc tính toán nghịch đảo ma trận trên chip xử lý tín hiệu số hoặc vi mạch mảng cổng lập trình được, hướng tới mục tiêu duy trì tỷ lệ lỗi bit dưới mức $10^{-5}$ trong môi trường đô thị. Lộ trình triển khai dự kiến kéo dài từ 6 đến 9 tháng tại các trung tâm nghiên cứu và phát triển thiết bị vô tuyến.

Thứ hai, áp dụng thuật toán nạp bit thích nghi tải khối đơn giản trên từng cụm sóng mang con. Các doanh nghiệp cung cấp dịch vụ viễn thông nên cấu hình hệ thống tự động chuyển đổi linh hoạt giữa các mức điều chế khóa dịch pha cầu phương và điều chế biên độ cầu phương 16 trạng thái dựa trên ngưỡng phản hồi trạng thái kênh, nhằm tăng hiệu suất phổ thêm 20% đến 25%. Thời gian thử nghiệm trên mạng lưới thực tế đề xuất thực hiện trong vòng 3 đến 6 tháng.

Thứ ba, chuẩn hóa cấu hình độ dài tiền tố lặp và kỹ thuật tạo cửa sổ định hình phổ tín hiệu. Các tổ chức tiêu chuẩn hóa và nhóm kỹ thuật mạng cần điều chỉnh linh hoạt tỷ lệ chuỗi bảo vệ trong khoảng 10% đến 15% chu kỳ ký hiệu tùy theo độ trải trễ của từng khu vực địa hình, giúp tiết kiệm khoảng 8% tài nguyên truyền dẫn vô ích mà vẫn triệt tiêu hoàn toàn can nhiễu đa đường. Kế hoạch chuẩn hóa nên được thực hiện trong khung thời gian 12 tháng.

Thứ tư, thiết lập cơ chế báo hiệu thông tin trạng thái kênh dạng nén trong kênh truyền song công. Bộ phận kỹ thuật giao thức lớp vật lý cần xây dựng luồng phản hồi trạng thái kênh băng hẹp với dung lượng chiếm dưới 5% tổng băng thông đường lên, tạo tiền đề để phía phát điều chỉnh công suất và chọn lọc anten thích nghi chính xác. Dự án này cần được triển khai nghiên cứu phát triển trong giai đoạn 1 đến 2 năm.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho bốn nhóm đối tượng chuyên môn:

Nhóm thứ nhất: Kỹ sư thiết kế và tối ưu hóa mạng vô tuyến tại các nhà mạng viễn thông. Tài liệu cung cấp cơ sở kỹ thuật chi tiết để đánh giá vùng phủ sóng, tính toán dung lượng trạm gốc và cấu hình các thông số phân tập anten thu phát nhằm nâng cao chất lượng dịch vụ cho thuê bao di động.

Nhóm thứ hai: Chuyên gia nghiên cứu và phát triển phần cứng viễn thông, kỹ sư lập trình xử lý tín hiệu số. Luận văn cung cấp mô hình toán học và sơ đồ khối giải mã tín hiệu, hỗ trợ việc thiết kế kiến trúc vi mạch cho các modem vô tuyến băng rộng thế hệ mới tương thích tiêu chuẩn IEEE 802.11 hoặc LTE.

Nhóm thứ ba: Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Điện tử - Viễn thông. Công trình là tài liệu tham khảo chuyên sâu về lý thuyết truyền dẫn đa sóng mang, đại số tuyến tính ứng dụng trong phân tích kênh đa biến và các thuật toán xử lý tín hiệu thích nghi hiện đại.

Nhóm thứ tư: Các nhà hoạch định chính sách phổ tần và chuyên viên quản lý tiêu chuẩn kỹ thuật viễn thông. Tài liệu hỗ trợ công tác thẩm định hiệu quả khai thác các dải tần 2,4 GHz và 5 GHz, từ đó đưa ra định hướng quy hoạch tài nguyên vô tuyến quốc gia phù hợp với xu thế phát triển công nghệ toàn cầu.

Câu hỏi thường gặp

Kỹ thuật ghép kênh phân chia tần số trực giao mang lại lợi ích gì vượt trội về mặt sử dụng băng phổ so với ghép kênh phân chia tần số thông thường? Kỹ thuật này cho phép các sóng mang con phổ tần chồng lấn lên nhau nhưng vẫn duy trì tính trực giao toán học, nhờ đó tiết kiệm tới 50% độ rộng băng tần cần thiết. Trong thực tế, hệ thống triệt tiêu hoàn toàn can nhiễu giữa các ký hiệu thông qua việc chèn tiền tố lặp, giúp tối ưu hóa hiệu quả sử dụng phổ vô tuyến.

Tại sao mã khối không gian tần số lại được ưu tiên ứng dụng thay cho mã khối không thời gian trong các kênh truyền biến đổi nhanh? Mã khối không thời gian yêu cầu đáp ứng xung kênh phải giữ nguyên bất biến qua hai khe thời gian liên tiếp, điều kiện này dễ bị phá vỡ khi có hiệu ứng dịch tần Doppler. Mã khối không gian tần số khắc phục triệt để nhược điểm trên bằng cách mã hóa đồng thời trên hai sóng mang con liền kề trong cùng một chu kỳ ký hiệu.

Sự khác biệt căn bản về mặt hiệu năng giữa phương pháp ước lượng kênh bình phương tối thiểu và sai số toàn phương trung bình cực tiểu là gì? Phương pháp sai số toàn phương trung bình cực tiểu khai thác triệt để ma trận tự tương quan kênh và thông tin mức nhiễu tạp âm để lọc sạch tín hiệu, giúp tiết kiệm từ 3 dB đến 5 dB tỷ số tín hiệu trên tạp âm tại mức lỗi bit $10^{-3}$. Ngược lại, phương pháp bình phương tối thiểu có độ phức tạp thấp hơn nhưng dễ gây sàn lỗi khi xuất hiện fading sâu.

Hiệu ứng dịch chuyển tần số Doppler ảnh hưởng tiêu cực như thế nào đến chất lượng hệ thống ghép kênh phân chia tần số trực giao? Dịch tần Doppler sinh ra do chuyển động tương đối của máy thu làm dịch chuyển tần số trung tâm của các sóng mang con, gây mất tính trực giao và dẫn đến hiện tượng can nhiễu giữa các sóng mang. Khi tần số Doppler tăng từ 10 Hz lên 80 Hz, các điểm trên giản đồ chòm sao tín hiệu bị nhòe và phân tán mạnh, làm suy giảm nghiêm trọng độ tin cậy truyền dẫn.

Kỹ thuật thích nghi kênh truyền mang lại những ưu thế kinh tế kỹ thuật cụ thể nào cho hệ thống vô tuyến băng rộng? Kỹ thuật thích nghi khai thác thông tin trạng thái kênh phản hồi để tự động điều chỉnh mức điều chế và phân bổ công suất phát tối ưu theo từng sóng mang con. Cơ chế này giúp hệ thống duy trì thông lượng dữ liệu tối đa, giảm thiểu tỷ lệ lỗi bit và tiết kiệm hơn 25% công suất phát vô tuyến so với hệ thống cố định tham số.

Kết luận

Nội dung toàn diện của luận văn mang lại những đóng góp học thuật và ứng dụng thực tiễn nổi bật:

• Hệ thống hóa sâu sắc cơ sở lý thuyết về ghép kênh phân chia tần số trực giao, kỹ thuật đa anten thu phát và các cơ chế phân tập không gian, thời gian, tần số.
• Chứng minh tính ưu việt vượt trội của giải thuật ước lượng kênh sai số toàn phương trung bình cực tiểu so với phương pháp bình phương tối thiểu dưới tác động của hiệu ứng dịch tần Doppler từ 10 Hz đến 80 Hz.
• Xây dựng thành công mô hình mã khối không gian tần số trực giao cho cấu hình đa anten, khẳng định khả năng duy trì bậc phân tập cực đại trên các kênh truyền fading chọn lọc tần số.
• Đề xuất giải pháp thích nghi tham số phát dựa trên thuật toán tải khối đơn giản, giúp nâng cao hiệu suất sử dụng phổ tần và tối ưu hóa dung năng đường truyền vô tuyến.
• Cung cấp tập dữ liệu mô phỏng chuẩn xác gồm 31 biểu đồ tỷ lệ lỗi bit và giản đồ chòm sao tín hiệu, tạo tài liệu tham chiếu tin cậy cho công tác nghiên cứu phát triển lớp vật lý mạng thông tin di động băng rộng.

Đóng góp chính của công trình là đã làm sáng tỏ cơ chế phối hợp giữa mã hóa phân tập không gian tần số và các thuật toán thích nghi, mở ra giải pháp khả thi để giải quyết triệt để vấn đề suy giảm chất lượng tín hiệu trong các hệ thống truyền dẫn tốc độ cao.

Lộ trình nghiên cứu tiếp theo cần tập trung vào việc thử nghiệm thuật toán trên phần cứng xử lý tín hiệu số thời gian thực và mở rộng mô hình cho các cấu hình đa anten quy mô lớn trong khung thời gian 12 đến 18 tháng tới. Quý bạn đọc, các nhà nghiên cứu và kỹ sư viễn thông hãy khai thác nguồn tài liệu chuyên sâu này để áp dụng hiệu quả vào các dự án phát triển công nghệ mạng vô tuyến thế hệ mới.
