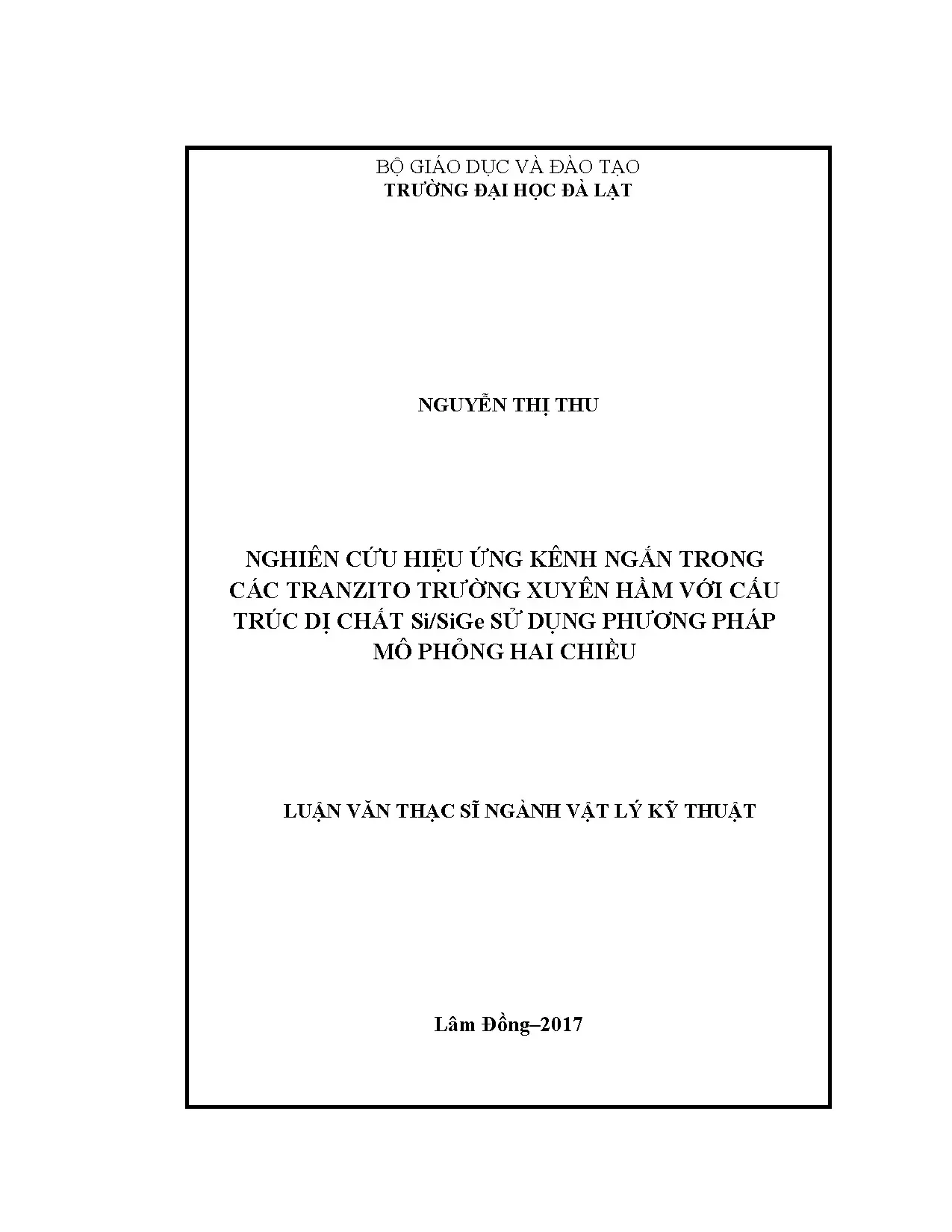

Nghiên Cứu Hiệu Ứng Kênh Ngắn Trong Các Tranzito Trường Xuyên Hầm Với Cấu Trúc Dị Chất Si/SiGe

Nghiên cứu hiệu ứng kênh ngắn trong tranzito trường xuyên hầm si sige bằng phương pháp mô phỏng hai chiều, mang lại hiểu biết sâu sắc về cấu trúc.

• Tác giả: Nguyễn Thị Thu
• Người hướng dẫn: TS. Nguyễn Đăng Chiến
• Trường học: Trường Đại Học Đà Lạt
• Chuyên ngành: Vật Lý Kỹ Thuật
• Đề tài: Nghiên Cứu Hiệu Ứng Kênh Ngắn Trong Tranzito Trường Xuyên Hầm Si/SiGe
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2017
• Địa điểm: Lâm Đồng

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Thuận lợi của TFET
• 1.2. Mục tiêu của luận văn
• 2. CHƯƠNG 2: PHƯƠNG PHÁP MÔ PHỎNG
• 2.1. Phần mềm mô phỏng
• 2.2. Mẫu vật lý trong mô phỏng
• 2.2.1. Cơ chế chuyển dịch của điện tử trong chất bán dẫn
• 2.2.2. Mẫu xuyên hầm Kane
• 2.2.3. Phương pháp mô phỏng
• 3. CHƯƠNG 3: CƠ CHẾ CỦA HIỆU ỨNG KÊNH NGẮN TRONG TFET
• 3.1. Cơ chế của hiệu ứng kênh ngắn
• 3.2. Hiệu ứng kênh ngắn
• 3.3. Sự phụ thuộc vào các tham số linh kiện của hiệu ứng kênh ngắn
• 3.3.1. Điện môi cổng
• 3.3.2. Sự phụ thuộc vào cấu trúc linh kiện của hiệu ứng kênh ngắn
• 3.3.3. Sự phụ thuộc vào vật liệu linh kiện của hiệu ứng kênh ngắn
• 3.3.4. Sự phụ thuộc vào hiệu điện thế máng-nguồn linh kiện của hiệu ứng kênh ngắn
• 4. CHƯƠNG 4: HIỆU ỨNG KÊNH NGẮN TRONG CÁC TFET CẤU TRÚC DỊ CHẤT Si/SiGe LOẠI P VÀ N
• 4.1. Tăng dòng dẫn nhờ cấu trúc Si/SiGe
• 4.2. TFET dùng chuyển tiếp dị chất gián đoạn Si/SiGe
• 4.3. TFET dùng chuyển tiếp dị chất liên tục Si/SiGe
• DANH MỤC CÔNG TRÌNH CỦA TÁC GIẢ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Hiệu Ứng Kênh Ngắn Si SiGe TFET

Tranzito trường xuyên hầm (TFET) Si/SiGe nổi lên như một ứng cử viên sáng giá thay thế MOSFET trong các ứng dụng tiêu thụ điện năng thấp. Khác với MOSFET dựa trên khuếch tán nhiệt, TFET tận dụng hiện tượng xuyên hầm lượng tử giữa vùng cấm, cho phép đạt độ dốc dưới ngưỡng (SS) nhỏ hơn 60mV/decade, vượt trội so với giới hạn Boltzmann của MOSFET. Điều này mở ra cơ hội giảm điện áp nguồn cấp, đồng thời duy trì hiệu suất hoạt động. Nghiên cứu về hiệu ứng kênh ngắn (SCE) trong TFET Si/SiGe trở nên cấp thiết để khai thác tối đa tiềm năng của công nghệ này. Bài viết này đi sâu vào phân tích SCE, các yếu tố ảnh hưởng và các giải pháp tiềm năng.

1.1. Ưu Điểm Vượt Trội của TFET so với MOSFET

TFET sở hữu nhiều ưu điểm so với MOSFET truyền thống, đặc biệt trong các ứng dụng năng lượng thấp. Độ dốc dưới ngưỡng (SS) thấp là yếu tố then chốt, cho phép TFET chuyển đổi giữa trạng thái bật và tắt nhanh hơn, giảm thiểu năng lượng tiêu thụ trong quá trình chuyển mạch. Hơn nữa, TFET có tiềm năng hoạt động ở điện áp nguồn cấp thấp hơn, góp phần giảm đáng kể công suất tiêu thụ. Theo một nghiên cứu gần đây, TFET có thể giảm công suất tiêu thụ tới 10 lần so với MOSFET trong một số ứng dụng nhất định.

1.2. Tầm Quan Trọng của Nghiên Cứu Hiệu Ứng Kênh Ngắn

Khi kích thước linh kiện tiếp tục thu nhỏ, hiệu ứng kênh ngắn (SCE) trở thành một thách thức lớn đối với cả MOSFET và TFET. SCE gây ra sự suy giảm hiệu suất của linh kiện, bao gồm sự tăng dòng rò, giảm độ dốc dưới ngưỡng và dịch chuyển điện áp ngưỡng. Nghiên cứu SCE trong TFET Si/SiGe là rất quan trọng để phát triển các thiết kế linh kiện có khả năng chống lại các ảnh hưởng tiêu cực này. Hiểu rõ cơ chế của SCE cho phép tối ưu hóa cấu trúc và tham số linh kiện.

II. Thách Thức Ảnh Hưởng Hiệu Ứng Kênh Ngắn TFET Si SiGe

Hiệu ứng kênh ngắn (SCE) là một vấn đề nghiêm trọng trong các tranzito trường xuyên hầm (TFET) có kích thước nhỏ, đặc biệt là trong cấu trúc Si/SiGe. SCE làm suy giảm đáng kể hiệu suất của TFET, ảnh hưởng đến các thông số quan trọng như điện áp ngưỡng, độ dốc dưới ngưỡng và dòng rò. Việc kiểm soát SCE là yếu tố then chốt để đảm bảo hiệu suất hoạt động ổn định và tin cậy của TFET trong các ứng dụng thực tế. Cần có các giải pháp hiệu quả để giảm thiểu ảnh hưởng của SCE và duy trì các ưu điểm vượt trội của TFET.

2.1. Nguyên Nhân Gây Ra Hiệu Ứng Kênh Ngắn trong TFET

SCE trong TFET xuất phát từ nhiều yếu tố khác nhau, bao gồm điện trường máng ảnh hưởng đến kênh, sự pha tạp không đồng đều trong kênh, và sự thu hẹp kênh. Khi chiều dài kênh giảm, điện trường máng có thể xuyên sâu vào kênh, làm giảm rào thế và tăng dòng rò. Sự pha tạp không đồng đều trong kênh có thể tạo ra các vùng điện tích cục bộ, ảnh hưởng đến điện trường và dòng điện. Sự thu hẹp kênh cũng có thể làm tăng điện trường và gây ra SCE. Theo luận văn nghiên cứu, việc kiểm soát các yếu tố này là rất quan trọng để giảm thiểu SCE.

2.2. Tác Động Tiêu Cực của SCE Đến Hiệu Suất TFET

SCE gây ra nhiều tác động tiêu cực đến hiệu suất của TFET. Đầu tiên, SCE làm dịch chuyển điện áp ngưỡng, gây khó khăn cho việc điều khiển trạng thái bật/tắt của linh kiện. Thứ hai, SCE làm giảm độ dốc dưới ngưỡng (SS), làm tăng năng lượng tiêu thụ trong quá trình chuyển mạch. Thứ ba, SCE làm tăng dòng rò, làm giảm tỉ số dòng bật/tắt và ảnh hưởng đến độ tin cậy của linh kiện. Theo các nghiên cứu, SCE có thể làm giảm hiệu suất của TFET tới 30% trong một số trường hợp nhất định.

III. Giải Pháp Giảm Thiểu Hiệu Ứng Kênh Ngắn Si SiGe TFET

Để giảm thiểu ảnh hưởng của hiệu ứng kênh ngắn (SCE) trong TFET Si/SiGe, có nhiều phương pháp đã được nghiên cứu và phát triển. Các phương pháp này tập trung vào việc cải thiện cấu trúc linh kiện, lựa chọn vật liệu phù hợp và tối ưu hóa các thông số thiết kế. Một số giải pháp hiệu quả bao gồm sử dụng điện môi cổng cao, cấu trúc cổng kép, và kỹ thuật pha tạp kênh đặc biệt. Việc kết hợp nhiều phương pháp có thể mang lại hiệu quả giảm thiểu SCE tốt nhất.

3.1. Sử Dụng Điện Môi Cổng Cao High k Dielectric

Sử dụng vật liệu điện môi cổng cao (high-k) là một phương pháp hiệu quả để giảm thiểu SCE. Điện môi cổng cao giúp tăng cường điện dung cổng, cải thiện khả năng điều khiển kênh và giảm ảnh hưởng của điện trường máng. Các vật liệu high-k phổ biến bao gồm HfO2, ZrO2 và Al2O3. Theo luận văn nghiên cứu, việc sử dụng HfO2 làm điện môi cổng có thể giảm đáng kể SCE trong TFET Si/SiGe.

3.2. Cấu Trúc Cổng Kép Double Gate Structure Tối Ưu SCE

Cấu trúc cổng kép (double-gate) là một giải pháp hiệu quả khác để kiểm soát SCE. Trong cấu trúc cổng kép, kênh được bao quanh bởi hai cổng điều khiển, giúp tăng cường khả năng điều khiển điện trường trong kênh và giảm ảnh hưởng của điện trường máng. Cấu trúc cổng kép cũng giúp cải thiện độ dốc dưới ngưỡng (SS) và giảm dòng rò. Theo nghiên cứu, TFET Si/SiGe với cấu trúc cổng kép có thể đạt hiệu suất cao hơn so với cấu trúc cổng đơn.

3.3. Kỹ Thuật Pha Tạp Kênh Cải Thiện Hiệu Suất TFET

Kỹ thuật pha tạp kênh cũng đóng vai trò quan trọng trong việc giảm thiểu SCE. Bằng cách điều chỉnh nồng độ và phân bố tạp chất trong kênh, có thể cải thiện khả năng điều khiển điện trường và giảm ảnh hưởng của SCE. Một số kỹ thuật pha tạp kênh phổ biến bao gồm pha tạp gradient, pha tạp halo, và pha tạp delta. Mỗi kỹ thuật có những ưu điểm và nhược điểm riêng, và việc lựa chọn kỹ thuật phù hợp phụ thuộc vào cấu trúc và yêu cầu cụ thể của linh kiện.

IV. Ứng Dụng Cấu Trúc Dị Chất Si SiGe TFET Loại P và Loại N

Cấu trúc dị chất Si/SiGe được sử dụng rộng rãi trong TFET để cải thiện hiệu suất hoạt động. Việc kết hợp Si và SiGe cho phép điều chỉnh vùng cấm và tăng cường dòng dẫn, đồng thời giảm dòng rò. Cấu trúc dị chất có thể được áp dụng cho cả TFET loại p và loại n, tuy nhiên, hiệu quả và đặc tính có thể khác nhau do sự khác biệt trong cơ chế dẫn điện và xuyên hầm.

4.1. Tăng Dòng Dẫn Nhờ Cấu Trúc Si SiGe Phân Tích Chi Tiết

Cấu trúc Si/SiGe giúp tăng dòng dẫn trong TFET nhờ vào việc giảm vùng cấm ở vùng nguồn. Điều này tạo điều kiện thuận lợi cho quá trình xuyên hầm, giúp tăng số lượng hạt dẫn được bơm vào kênh. Theo luận văn nghiên cứu, việc sử dụng SiGe với hàm lượng Ge phù hợp có thể tăng đáng kể dòng dẫn của TFET. Tuy nhiên, cần lưu ý rằng việc tăng hàm lượng Ge quá cao có thể dẫn đến tăng dòng rò.

4.2. So Sánh TFET Loại N và Loại P với Dị Chất Si SiGe

Hiệu quả của cấu trúc dị chất Si/SiGe có thể khác nhau giữa TFET loại n và loại p. TFET loại n thường có dòng điện mở lớn hơn so với TFET loại p do tính linh động của electron cao hơn so với lỗ trống. Tuy nhiên, TFET loại p có thể có độ dốc dưới ngưỡng tốt hơn và dòng rò thấp hơn. Việc lựa chọn loại TFET phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng.

V. Kết Luận Triển Vọng Phát Triển TFET Si SiGe Chống SCE

Nghiên cứu về hiệu ứng kênh ngắn (SCE) trong TFET Si/SiGe là rất quan trọng để phát triển các thiết bị hiệu suất cao và tiết kiệm năng lượng. Các giải pháp giảm thiểu SCE, bao gồm sử dụng điện môi cổng cao, cấu trúc cổng kép, và kỹ thuật pha tạp kênh đặc biệt, đã cho thấy những kết quả đầy hứa hẹn. Việc tiếp tục nghiên cứu và tối ưu hóa các phương pháp này sẽ mở ra những triển vọng lớn cho TFET Si/SiGe trong tương lai.

5.1. Hướng Nghiên Cứu Tiếp Theo Về TFET Si SiGe Chống SCE

Trong tương lai, cần tập trung vào việc phát triển các vật liệu mới và cấu trúc linh kiện tiên tiến để giảm thiểu SCE. Nghiên cứu về các vật liệu điện môi cổng cao thế hệ mới, các cấu trúc cổng ba chiều, và các kỹ thuật pha tạp siêu mỏng là rất quan trọng. Ngoài ra, cần phát triển các phương pháp mô phỏng chính xác để dự đoán và tối ưu hóa hiệu suất của TFET.

5.2. Ứng Dụng Tiềm Năng Của TFET Si SiGe Tiêu Thụ Điện Năng Thấp

TFET Si/SiGe có tiềm năng ứng dụng rộng rãi trong các thiết bị điện tử tiêu thụ điện năng thấp, bao gồm điện thoại thông minh, máy tính bảng, thiết bị đeo thông minh, và cảm biến. Với khả năng hoạt động ở điện áp nguồn cấp thấp và tiêu thụ năng lượng ít, TFET Si/SiGe có thể kéo dài thời lượng pin và cải thiện hiệu suất tổng thể của các thiết bị này. Ngoài ra, TFET Si/SiGe cũng có tiềm năng ứng dụng trong các hệ thống điện toán hiệu năng cao, nơi mà hiệu quả năng lượng là một yếu tố quan trọng.

Nội dung chính

Tổng quan nghiên cứu

Tranzito hiệu ứng trường kim loại-ôxít-bán dẫn (MOSFET) đã trở thành linh kiện chủ đạo trong công nghệ điện tử từ cuối thế kỷ XX nhờ khả năng thu nhỏ kích thước và tốc độ làm việc cao. Tuy nhiên, khi kích thước MOSFET giảm xuống dưới 50 nm, các vấn đề về dòng rò xuyên hầm và công suất tiêu thụ tăng lên đáng kể, gây hạn chế trong việc giảm điện áp nguồn cấp và thu nhỏ linh kiện. Độ dốc dưới ngưỡng (subthreshold swing - SS) của MOSFET truyền thống không thể nhỏ hơn 60 mV/decade ở nhiệt độ phòng, giới hạn khả năng giảm điện áp hoạt động.

Tranzito trường xuyên hầm (TFET) được xem là giải pháp tiềm năng cho các mạch công suất thấp nhờ cơ chế hoạt động dựa trên xuyên hầm qua vùng cấm (band-to-band tunneling - BTBT), cho phép SS nhỏ hơn 60 mV/decade. Tuy nhiên, TFET còn gặp nhiều thách thức như dòng điện mở (on-current) thấp và hiệu ứng kênh ngắn (short-channel effect - SCE) khi thu nhỏ chiều dài kênh dưới 30 nm.

Luận văn tập trung nghiên cứu hiệu ứng kênh ngắn trong các TFET cấu trúc dị chất Si/SiGe loại p và n, sử dụng phương pháp mô phỏng hai chiều trong phần mềm MEDICI với mẫu xuyên hầm Kane. Mục tiêu chính là làm rõ cơ chế vật lý của hiệu ứng kênh ngắn, khảo sát sự phụ thuộc của hiệu ứng này vào các tham số linh kiện như điện môi cổng, nồng độ tạp chất cực máng, hiệu điện thế máng-nguồn, cấu trúc linh kiện đơn cổng và lưỡng cổng, đồng thời đề xuất cấu trúc và tham số tối ưu để giảm thiểu hiệu ứng kênh ngắn và tăng dòng điện mở. Nghiên cứu có phạm vi thời gian và địa điểm thực hiện tại Trường Đại học Đà Lạt, năm 2017.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển linh kiện TFET cho các ứng dụng vi mạch công suất thấp, kích thước nhỏ, góp phần thúc đẩy công nghệ bán dẫn thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Cơ chế xuyên hầm qua vùng cấm (BTBT): Là quá trình electron từ vùng hóa trị xuyên qua vùng cấm sang vùng dẫn, được mô tả bằng mẫu xuyên hầm Kane. Xác suất xuyên hầm phụ thuộc vào độ rộng và độ cao của rào cản năng lượng, cũng như đặc tính vật liệu bán dẫn.

• Hiệu ứng kênh ngắn (SCE): Là hiện tượng suy giảm đặc tính tắt-mở của tranzito khi chiều dài kênh giảm, do điện thế cực máng ảnh hưởng mạnh đến thế năng vùng kênh, làm thay đổi rào cản năng lượng.

• Mô hình cấu trúc linh kiện TFET: Bao gồm cấu trúc đơn cổng, lưỡng cổng, SOI, và cấu trúc dị chất Si/SiGe với các tham số vật liệu và tạp chất khác nhau.

Các khái niệm chính bao gồm: độ dốc dưới ngưỡng (SS), dòng điện mở (Ion), dòng điện tắt (Ioff), nồng độ tạp chất cực máng, hằng số điện môi cổng, chiều dài kênh (Lg), và hiệu điện thế máng-nguồn (VDS).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng hai chiều trong phần mềm MEDICI, một công cụ phổ biến trong mô phỏng linh kiện bán dẫn. Phương pháp bao gồm:

• Nguồn dữ liệu: Các tham số vật liệu Si và Si1-xGex với nồng độ Ge thay đổi trong khoảng 0 ≤ x ≤ 0.7, các tham số tạp chất, điện môi cổng, và cấu trúc linh kiện được thiết lập dựa trên các nghiên cứu thực nghiệm và lý thuyết.

• Phương pháp phân tích: Giải tự hợp các phương trình Poisson, Boltzmann và phương trình liên tục để xác định thế năng, mật độ hạt dẫn, và dòng điện trong linh kiện. Mẫu xuyên hầm Kane được áp dụng để tính xác suất xuyên hầm gián tiếp trong chất bán dẫn.

• Cỡ mẫu và chọn mẫu: Mô phỏng được thực hiện trên các cấu trúc TFET với chiều dài kênh từ 5 nm đến 200 nm, các tham số tạp chất và điện môi được thay đổi để khảo sát ảnh hưởng đến hiệu ứng kênh ngắn.

• Timeline nghiên cứu: Quá trình mô phỏng và phân tích dữ liệu được thực hiện trong năm 2017 tại Trường Đại học Đà Lạt.

Kết quả mô phỏng được xử lý và biểu diễn bằng phần mềm Origin để phân tích đặc tính dòng-thế, giản đồ năng lượng và các thông số liên quan.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Khả năng thu nhỏ của TFET vượt trội MOSFET: TFET duy trì đặc tính tắt-mở tốt khi chiều dài kênh giảm xuống khoảng 30 nm, trong khi MOSFET bị suy giảm nghiêm trọng khi chiều dài kênh dưới 100 nm. Dòng điện tắt và độ dốc dưới ngưỡng của TFET chỉ tăng mạnh khi chiều dài kênh dưới 30 nm.

2. Ảnh hưởng của điện môi cổng: Sử dụng điện môi cổng có hằng số điện môi cao (ε từ 3.9 lên 21) làm tăng dòng điện mở do giảm độ rộng rào xuyên hầm ở trạng thái mở, nhưng không ảnh hưởng đáng kể đến dòng điện tắt và hiệu ứng kênh ngắn ở trạng thái tắt.

3. Nồng độ tạp chất cực máng: Giảm nồng độ tạp chất cực máng từ 10^19 cm^-3 xuống 5×10^18 cm^-3 giúp giảm hiệu ứng kênh ngắn, làm giảm dòng điện tắt và độ dốc dưới ngưỡng, đồng thời vẫn duy trì dòng điện mở ổn định.

4. Cấu trúc linh kiện: TFET lưỡng cổng có hiệu ứng kênh ngắn tốt hơn SOI TFET, cho phép thu nhỏ chiều dài kênh xuống dưới 10 nm với đặc tính tắt-mở được cải thiện rõ rệt.

5. Vật liệu bán dẫn: Sử dụng cấu trúc dị chất Si/SiGe làm tăng dòng điện mở đáng kể nhờ độ rộng vùng cấm nhỏ của SiGe, đồng thời hạn chế dòng rò lưỡng cực. TFET loại p với cấu trúc dị chất liên tục Si/SiGe có khả năng thu nhỏ chiều dài kênh dưới 10 nm mà vẫn giữ đặc tính tắt-mở tốt hơn loại n do sự bất đối xứng trong cấu trúc dị chất và cơ chế xuyên hầm không đối xứng.

Thảo luận kết quả

Hiệu ứng kênh ngắn trong TFET khác biệt căn bản so với MOSFET. Trong MOSFET, hiệu ứng này do hạ thấp rào thế nhiệt, còn trong TFET là do thu hẹp rào xuyên hầm. Điều này giải thích tại sao TFET có khả năng thu nhỏ tốt hơn MOSFET.

Việc sử dụng điện môi cổng cao giúp tăng dòng điện mở nhờ cải thiện điều khiển điện trường tại kênh, nhưng không làm tăng dòng rò, phù hợp với mục tiêu giảm hiệu ứng kênh ngắn. Nồng độ tạp chất cực máng thấp làm tăng độ rộng rào xuyên hầm, giảm dòng rò và hiệu ứng kênh ngắn, tuy nhiên cần cân bằng để không làm giảm dòng điện mở.

Cấu trúc lưỡng cổng cải thiện khả năng kiểm soát điện trường, giảm hiệu ứng kênh ngắn hiệu quả hơn SOI TFET. Sự khác biệt về hiệu ứng kênh ngắn giữa TFET loại n và loại p trong cấu trúc dị chất Si/SiGe được giải thích bởi sự bất đối xứng về độ cao rào xuyên hầm, dẫn đến TFET loại p có dòng điện tắt và độ dốc dưới ngưỡng thấp hơn, phù hợp hơn cho các ứng dụng thu nhỏ.

Các kết quả này tương đồng với các nghiên cứu gần đây trong ngành bán dẫn, đồng thời cung cấp cơ sở vật lý và kỹ thuật thiết kế linh kiện TFET hiệu quả cho công nghệ vi mạch công suất thấp.

Đề xuất và khuyến nghị

1. Sử dụng điện môi cổng có hằng số điện môi cao: Áp dụng vật liệu ô-xít có ε lớn (ví dụ HfO2) để tăng dòng điện mở và cải thiện điều khiển điện trường, giảm hiệu ứng kênh ngắn. Thời gian thực hiện: 1-2 năm; chủ thể: các nhà sản xuất linh kiện bán dẫn.

2. Điều chỉnh nồng độ tạp chất cực máng: Giảm nồng độ pha tạp cực máng xuống khoảng 5×10^18 cm^-3 để giảm dòng rò và hiệu ứng kênh ngắn mà không ảnh hưởng đến dòng điện mở. Thời gian thực hiện: 1 năm; chủ thể: phòng thí nghiệm nghiên cứu và phát triển.

3. Thiết kế cấu trúc TFET lưỡng cổng: Ưu tiên phát triển linh kiện TFET lưỡng cổng để nâng cao khả năng kiểm soát điện trường, cho phép thu nhỏ chiều dài kênh dưới 10 nm với hiệu suất cao. Thời gian thực hiện: 2-3 năm; chủ thể: các viện nghiên cứu và công ty công nghệ.

4. Ứng dụng cấu trúc dị chất Si/SiGe: Tận dụng cấu trúc dị chất Si/SiGe loại p với chuyển tiếp dị chất liên tục để tăng dòng điện mở và giảm dòng rò, đồng thời cải thiện khả năng thu nhỏ linh kiện. Thời gian thực hiện: 2-3 năm; chủ thể: các trung tâm nghiên cứu vật liệu bán dẫn.

5. Điều chỉnh hiệu điện thế máng-nguồn: Giảm hiệu điện thế máng-nguồn để hạn chế dòng rò xuyên hầm khi thu nhỏ chiều dài kênh, cân bằng giữa dòng điện mở và hiệu ứng kênh ngắn. Thời gian thực hiện: song song với các giải pháp trên; chủ thể: kỹ sư thiết kế mạch.

Các giải pháp trên cần được phối hợp đồng bộ để tối ưu hóa hiệu suất linh kiện TFET, hướng tới ứng dụng trong các mạch tích hợp công suất thấp và kích thước nhỏ trong tương lai.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và kỹ sư bán dẫn: Có thể áp dụng các kết quả nghiên cứu để thiết kế và phát triển linh kiện TFET với hiệu suất cao, đặc biệt trong việc giảm hiệu ứng kênh ngắn và tăng dòng điện mở.

2. Các trung tâm nghiên cứu vật liệu bán dẫn: Tham khảo để phát triển vật liệu Si/SiGe và các vật liệu điện môi cổng mới, phục vụ cho công nghệ TFET thế hệ mới.

3. Công ty sản xuất vi mạch tích hợp: Áp dụng các giải pháp thiết kế cấu trúc TFET lưỡng cổng và điều chỉnh tham số tạp chất để nâng cao hiệu suất sản phẩm, giảm công suất tiêu thụ.

4. Sinh viên và học viên cao học ngành Vật lý kỹ thuật, Khoa học vật liệu: Sử dụng luận văn như tài liệu tham khảo chuyên sâu về cơ chế vật lý, mô hình mô phỏng và thiết kế linh kiện bán dẫn tiên tiến.

Các đối tượng này có thể ứng dụng kết quả nghiên cứu trong phát triển công nghệ bán dẫn, cải tiến thiết bị điện tử công suất thấp và thu nhỏ linh kiện.

Câu hỏi thường gặp

1. TFET khác MOSFET ở điểm nào về cơ chế hoạt động?
   TFET hoạt động dựa trên cơ chế xuyên hầm qua vùng cấm (BTBT), trong khi MOSFET dựa trên khuếch tán nhiệt. Điều này giúp TFET có độ dốc dưới ngưỡng nhỏ hơn 60 mV/decade, phù hợp cho mạch công suất thấp.

2. Hiệu ứng kênh ngắn ảnh hưởng thế nào đến TFET?
   Hiệu ứng kênh ngắn làm tăng dòng điện tắt và độ dốc dưới ngưỡng khi chiều dài kênh giảm, làm suy giảm đặc tính tắt-mở của TFET, đặc biệt khi chiều dài kênh dưới 30 nm.

3. Tại sao cấu trúc lưỡng cổng giúp giảm hiệu ứng kênh ngắn?
   Cấu trúc lưỡng cổng tăng khả năng kiểm soát điện trường tại kênh, làm giảm ảnh hưởng của điện thế cực máng lên rào xuyên hầm, từ đó giảm hiệu ứng kênh ngắn và cải thiện đặc tính tắt-mở.

4. Lợi ích của cấu trúc dị chất Si/SiGe trong TFET là gì?
   Cấu trúc dị chất Si/SiGe giúp tăng dòng điện mở nhờ độ rộng vùng cấm nhỏ của SiGe, đồng thời giảm dòng rò lưỡng cực, cải thiện hiệu suất linh kiện và khả năng thu nhỏ.

5. Làm thế nào để cân bằng giữa dòng điện mở và dòng rò trong TFET?
   Điều chỉnh các tham số như điện môi cổng cao, nồng độ tạp chất cực máng thấp, hiệu điện thế máng-nguồn hợp lý và sử dụng cấu trúc dị chất giúp tăng dòng điện mở đồng thời giảm dòng rò, cân bằng hiệu suất linh kiện.

Kết luận

• TFET có khả năng thu nhỏ chiều dài kênh tốt hơn MOSFET, duy trì đặc tính tắt-mở khi chiều dài kênh giảm xuống khoảng 30 nm.
• Sử dụng điện môi cổng có hằng số điện môi cao và nồng độ tạp chất cực máng thấp giúp giảm hiệu ứng kênh ngắn và tăng dòng điện mở.
• Cấu trúc TFET lưỡng cổng và cấu trúc dị chất Si/SiGe loại p là các giải pháp hiệu quả để giảm hiệu ứng kênh ngắn và tăng hiệu suất linh kiện.
• Hiệu ứng kênh ngắn trong TFET loại n và loại p khác nhau do sự bất đối xứng trong cấu trúc dị chất và cơ chế xuyên hầm không đối xứng.
• Các bước tiếp theo bao gồm phát triển kỹ thuật chế tạo linh kiện TFET cấu trúc lưỡng cổng và dị chất Si/SiGe, đồng thời tối ưu hóa tham số thiết kế để ứng dụng trong công nghệ vi mạch công suất thấp.

Để thúc đẩy nghiên cứu và ứng dụng TFET, các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng các kết quả và đề xuất trong luận văn nhằm phát triển linh kiện bán dẫn thế hệ mới, đáp ứng yêu cầu công nghệ hiện đại.

Trích đoạn nội dung tài liệu

chương 1) và kết luận. Chương 2 giới thiệu phương pháp mô phỏng gồm phần mềm mô phỏng, cơ chế xuyên hầm của điện tử trong bán dẫn trực tiếp và bán dẫn gián tiếp, tóm tắt mẫu vật lý Kane để ước tính xác suất xuyên hầm của các electron qua vùng cấm trong Luận văn thạc sĩ ngành Mỹ thuật 8 chất bán dẫn và trình bày quá trình mô phỏng linh kiện. Chương 3 trình bày cơ chế của hiệu ứng kênh ngắn trong TFET và nghiên cứu một cách có hệ thống sự phụ thuộc của hiệu ứng kênh ngắn vào các tham số linh kiện như: điện môi cổng, nồng độ pha tạp cực máng, độ rộng vùng cấm trong chất bán dẫn, cấu trúc đơn cổng và cấu trúc lưỡng cổng của linh kiện, điện thế cực máng…Qua việc khảo sát này, ta đã thu được các tham số thích hợp để giảm thiểu hiệu ứng kênh ngắn trong linh kiện TFET. Trong chương 4, hiệu ứng kênh ngắn trong các TFET với cấu trúc dị chất Si/SiGe loại n và p sẽ được khảo sát để làm sáng tỏ về cơ chế hoạt động, đặc tính và thiết kế linh kiện TFET sử dụng cấu trúc dị chất.

Luận văn thạc sĩ ngành Mỹ thuật 9 CHƯƠNG 2: PHƯƠNG PHÁP MÔ PHỎNG Các nhà khoa học đã tiến hành làm sáng tỏ tính chất vật lý và thiết lập mô hình xuyên hầm ứng với điện trường đồng nhất và điện trường không đồng nhất [31], [32] của cơ chế xuyên hầm qua vùng cấm hay còn gọi là xuyên hầm Zener. Luận văn thực hiện mô phỏng hai chiều đặc tính điện của TFET để so sánh sự khác nhau về cơ chế hoạt động và tính chất vật lý trong hiệu ứng kênh ngắn. Chương trình mô phỏng được viết trong phần mềm MEDICI, là một phần mềm có thể mô phỏng được trạng thái của các linh kiện như MOS, tranzito lưỡng cực và linh kiện bán dẫn khác bằng cách giải một số phương trình trong không gian thích hợp. Thông thường để giải các phương trình Poisson, phương trình Boltzmann bằng phương pháp giải tích là một điều bất khả thi vì khi đó phải giải một hệ phương trình tuyến tính cực lớn với rất nhiều phương trình và nhiều ẩn.

Do vậy để đơn giản và hiệu quả, các phương pháp mô phỏng sẽ được thực hiện trong không gian 2 chiều. Nhằm rút ra các tính chất vật lý và cơ chế hiệu ứng kênh trong linh kiện TFET một cách chính xác và dễ dàng, mẫu lượng tử hai kênh của Kane sẽ được sử dụng bởi mẫu này dùng được trong cả chất bán dẫn có vùng cấm trực tiếp và vùng cấm gián tiếp lại cho ra kết quả tương đối chính xác. Trong chương này ngoài việc giới thiệu phần mềm mô phỏng MEDICI, trình bày cơ chế và so sánh quá trình chuyển dịch của điện tử trong chất bán dẫn có vùng cấm trực tiếp và gián tiếp, mẫu xuyên hầm, còn tóm tắt phương pháp mô phỏng linh kiện trong phần mềm mô phỏng MEDICI hai chiều.1 Phần mềm mô phỏng MEDICI là một trong số phần mềm mô phỏng linh kiện bán dẫn tốt và phổ biến hiện nay cho phép mô phỏng trạng thái điện của các linh kiện như MOS, tranzito lưỡng cực…Chương trình mô phỏng trong MEDICI tiến hành giải tự hợp các phương trình Poisson, phương trình liên tục, phương trình Boltzmann để phân tích linh kiện và một số hiệu ứng xảy ra. Ngoài ra, một số mẫu vật lý được đưa vào chương trình mô phỏng để thu được kết quả chính xác như mẫu tái tổ hợp, mẫu xuyên hầm qua vùng cấm… Nhằm đưa ra các đặc tính điện của linh kiện TFET gồm: thế năng, mật độ hạt Luận văn thạc sĩ ngành Mỹ thuật 10 dẫn, dòng điện…các mô phỏng hai chiều dùng trong phần mềm MEDICI [33] sẽ được sử dụng với các mẫu và tham số vật lý thích hợp cho từng loại vật liệu.

Trong đó, sự phân bố thế năng ở linh kiện có thể được xác định bằng việc giải phương trình Poisson sau:  2   q  p  n  N D  N A    S , (2.1) để giải phương trình Poisson thì các đại lượng như: hằng số điện môi tĩnh trong chất bán dẫn (  ), toán tử Plapce (  ), mật độ lỗ trống và điện tử (p và n), nồng độ tạp chất bị ion hóa ( N A , N D ) và mật độ điện tích bề mặt ( S ) cần được xác định. Với việc giải phương trình liên tục dưới đây cho phép thu được mật độ hạt dẫn (điện tử và lỗ trống) ở công thức (2.1) trong linh kiện tranzito: n 1   J n   U n  G n   Fn  ,n,p  , (2.3) t q trong phần mềm MEDICI:  được định nghĩa là thế Fec-mi nội; nghĩa là   int , Un và Up theo thứ tự là tốc độ tái tổ hợp của mật độ điện tử và lỗ trống; Gn và Gp là   tốc độ phát sinh của mật độ điện tử và lỗ trống, J n và J p là mật độ dòng trôi của điện tử và lỗ trống. Mặt khác, theo nguyên lý vận chuyển Boltzmann, mật độ dòng điện tử và mật độ dòng lỗ trống trong công thức (2.3) được xác định bằng các phương trình:   J n   q  nn   n , (2.5) với n , p là thế giả Fermi của điện tử và lỗ trống. Ngoài ra, mật độ dòng của điện tử và lỗ trống còn được cho bởi:    J n  q nn E n  nD n n , (2.7) Luận văn thạc sĩ ngành Mỹ thuật 11 trong đó n và  p là độ linh động của điện tử và lỗ trống; Dn và Dp là hiệu suất khuếch tán của điện tử và lỗ trống.

Như vậy, trong MEDICI các phương trình Poisson, phương trình liên tục, phương trình vận chuyển Boltzmann có mối liên hệ chặt chẽ với nhau và được giải tự hợp để thu được các đại lượng cần thiết khi mô phỏng đặc tính điện trong linh kiện.2 Mẫu vật lý trong mô phỏng Mặc dù Si1-xGex là vật liệu bán dẫn có cả vùng cấm gián tiếp và vùng cấm trực tiếp nhưng dòng điện dẫn trong TFET sử dụng vật liệu Si1-xGex chủ yếu là dòng xuyên hầm gián tiếp. Khi nồng độ Ge nhỏ (giá trị x nhỏ) độ rộng vùng cấm gián tiếp khác rõ rệt so với độ rộng vùng cấm trực tiếp [34]. Khi nồng độ Ge lớn hơn 80% (x>0.8) thì dòng xuyên hầm của TFET chủ yếu là dòng xuyên hầm trực tiếp [35]. Trong luận văn này, vật liệu bán dẫn được sử dụng là silicon và Si1-xGex với giá trị x thay đổi trong khoảng x≤0.7, dòng dẫn chủ yếu là do sự đóng góp của số điện tử trong xuyên hầm gián tiếp.

Cơ chế xuyên hầm gián tiếp sẽ đóng góp chính tới dòng điện dẫn trong các Si/SiGe TFET. Do đó, trước khi phân tích mẫu xuyên hầm gián tiếp của Kane được sử dụng [6] trong phần mềm mô phỏng MEDICI, ta đi giải thích và so sánh cơ chế chuyển dịch của điện tử trong vật liệu bán dẫn có vùng cấm trực tiếp và vùng cấm gián tiếp.1 Cơ chế chuyển dịch của điện tử trong chất bán dẫn Sự chuyển dịch của điện tử có hướng thẳng đứng trong không gian k được gọi là chuyển dịch quang học. Trong bán dẫn có vùng cấm trực tiếp (hình 2.1a) hay bán dẫn có vùng cấm thẳng là bán dẫn mà vùng cấm của nó có đỉnh cực đại của vùng hóa trị và đáy cực tiểu của vùng dẫn nằm trên cùng một giá trị của số sóng k. Như vậy các chuyển dịch quang học trong vùng cấm trực tiếp tuân theo đúng định luật bảo toàn năng lượng (Ec-Ev=h  ) và định lật bảo toàn xung lượng với véc-tơ sóng trước và sau tương tác của điện tử bằng nhau (kf=ki).

Nếu điện tử từ mức năng lượng cao nhất của vùng hóa trị Ev được cấp một năng lượng đúng bằng năng lượng vùng cấm Eg thì chỉ năng lượng thay đổi còn xung lượng vẫn được bảo toàn. Hiện tượng bức xạ và hấp thụ phonon dễ dàng được thực hiện trong chất bán dẫn có vùng Luận văn thạc sĩ ngành Mỹ thuật 12 E Vùng dẫn EC Vùng cấm Eg K EV (a) Vùng hóa trị E Vùng dẫn EC Eg Vùng cấm K EV (b) Vùng hóa trị Hình 2. Chất bán dẫn có (a) vùng cấm trực tiếp và (b) vùng cấm gián tiếp. cấm trực tiếp.

Bán dẫn gián tiếp là bán dẫn có vùng cấm xiên (hình 2.1b), tức là đáy của vùng dẫn và đỉnh của vùng hóa trị không nằm trên cùng một giá trị của số sóng k. Chuyển dịch quang học trong chất bán dẫn này chỉ được thực hiện khi có thêm một cơ chế chuyển dịch bổ trợ thích hợp. Trong cơ chế này sự góp phần của một hạt tương tác như phonon là rất cần thiết để tuân theo các định luật bảo toàn. Trong vùng cấm gián tiếp, việc hấp thụ phonon có thể được thực hiện nhờ vào cơ chế Luận văn thạc sĩ ngành Mỹ thuật 13 trung gian, với một phonon có năng lượng lớn hơn vùng cấm có thể được hấp thụ bằng một chuyển dịch quang học có hướng thẳng đứng giữa đỉnh của vùng hóa trị và đáy thứ hai của vùng dẫn (véc-tơ sóng k được bảo toàn), năng lượng thừa trong quá trình hấp thụ này sẽ được tiêu tán dưới dạng nhiệt trong vật liệu.

Như vậy, nếu chất bán dẫn trực tiếp và gián tiếp có độ rộng vùng cấm bằng nhau thì xác suất xuyên hầm của bán dẫn gián tiếp nhỏ hơn so với bán dẫn trực tiếp. Vì quá trình xuyên hầm của điện tử trong bán dẫn có vùng cấm gián tiếp ngoài việc tuân theo quy tắc xác suất truyền qua còn phải tuân theo định luật bảo toàn xung lượng.2 Mẫu xuyên hầm Kane Trong xuyên hầm gián tiếp, xác suất xuyên hầm của điện tử được tính toán bởi Kane và Keldysh như sau [6], [44]: 3/ 2 1/ 2  1/ 2  m c m v  1  2 N TA  D TA 2  2 5 / 2 m 1/r 2 E 3/g 2   E i  E f  Pind  exp    exp   (2.
