Luận văn thạc sĩ về hệ thống tuabin gió sử dụng máy phát điện không đồng bộ nguồn kép DFIG

Nghiên cứu hệ thống tuabin gió sử dụng máy phát điện không đồng bộ nguồn kép DFIG, ứng dụng và tiềm năng trong năng lượng tái tạo.

• Tác giả: Tống Thị Hiếu
• Người hướng dẫn: PGS. Quyền Huy Ánh
• Trường học: Đại học Sư phạm kỹ thuật TP. Hồ Chí Minh
• Đề tài: Nghiên cứu hệ thống tuabin gió DFIG: Công nghệ và ứng dụng
• Loại tài liệu: luận văn
• Năm xuất bản: 2012
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

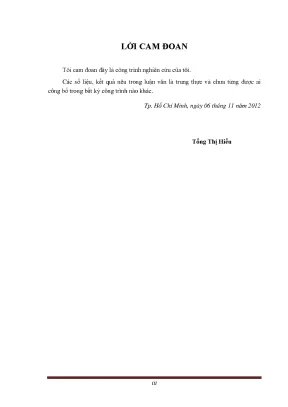

• LỜI CAM ĐOAN
• CẢM TẠ
• TÓM TẮT LUẬN VĂN
• AN ABSTRACT OF A THESIS
• 1. PHẦN MỞ ĐẦU
• 2. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan chung về hệ thống tuabin gió
• 1.2. Cấu tạo tuabin gió
• 1.3. Phạm vi hoạt động của tuabin gió
• 1.4. Các loại máy phát điện tuabin gió
• 1.5. Các kết quả nghiên cứu trong và ngoài nước đã công bố
• 1.6. Mục đích nghiên cứu
• 1.7. Đối tượng nghiên cứu
• 1.8. Ý nghĩa khoa học và thực tiễn của đề tài
• 1.9. Nhiệm vụ nghiên cứu
• 1.10. Phương pháp nghiên cứu
• 1.11. Chuyển đổi giữa các hệ trục tọa độ abc↔𝛂𝛃↔dq
• 1.12. Mô hình MĐKĐB trong hệ tọa độ 𝛂𝛃
• 1.13. Hệ qui chiếu quay đồng bộ dq
• 1.14. Mối quan hệ của các đại lượng trong hệ tọa độ abc và hệ tọa độ dq
• 1.15. Kỹ thuật điều chế độ rộng xung (PWM - Pulse Width Modulation)
• 1.16. Bộ nghịch lưu 1 pha
• 1.17. Bộ nghịch lưu 3 pha
• 1.18. Bộ điều khiển PI (Proportional Integral Controller)
• 1.19. HỆ THỐNG TUABIN GIÓ – DFIG
• 1.19.1. Giới thiệu chung
• 1.19.2. Các thành phần chính của hệ thống tuabin gió - DFIG
• 1.19.3. Máy phát điện không đồng bộ nguồn kép (DFIG)
• 1.19.4. Cấu tạo DFIG
• 1.19.5. Nguyên lý hoạt động của DFIG
• 1.19.6. Dòng công suất của DFIG
• 1.19.7. Mô hình DFIG
• 1.19.8. Bộ biến đổi AC/DC/AC. Bộ biến đổi phía rotor (RSC)
• 1.19.9. Bộ biến đổi phía lưới (GSC)
• 1.19.10. Hệ truyền động
• 1.19.11. Hệ thống điều khiển. Hệ thống bảo vệ
• 1.19.12. Phạm vi hoạt động. Các mô hình vận hành hệ thống
• 1.19.12.1. Mô hình 1 - Dịch chuyển điểm công suất cực đại
• 1.19.12.2. Mô hình 2 - Điều khiển góc bướm răng
• 1.19.12.3. Mô hình 3 - Điều chỉnh công suất
• 1.20. HỆ THỐNG ĐIỀU KHIỂN TUABIN GIÓ - DFIG
• 1.20.1. Giới thiệu chung
• 1.20.2. Hệ thống điều khiển bộ biến đổi phía rotor (RSC)
• 1.20.3. Hệ thống điều khiển bộ biến đổi phía lưới (GSC)
• 1.20.4. Bộ điều khiển góc bướm răng
• 1.21. MÔ PHỎNG HỆ THỐNG TUABIN GIÓ – DFIG
• 1.21.1. Giới thiệu chung
• 1.21.2. Sơ đồ mô phỏng hệ thống tuabin gió - DFIG nối với lưới
• 1.21.3. Sơ đồ mô phỏng hệ thống tuabin gió - DFIG
• 1.21.4. Sơ đồ mô phỏng tuabin gió
• 1.21.5. Sơ đồ mô phỏng hệ thống điều khiển tuabin gió - DFIG
• 1.21.6. Sơ đồ mô phỏng hệ thống điều khiển RSC
• 1.21.7. Sơ đồ mô phỏng hệ thống điều khiển GSC
• 1.21.8. Hệ thống bảo vệ tuabin gió - DFIG
• 1.21.9. Sơ đồ biến đổi dữ liệu phía tuabin gió
• 1.21.10. Sơ đồ biến đổi dữ liệu phía lưới
• 1.22. Kết quả mô phỏng
• 1.22.1. Đáp ứng của hệ thống tuabin gió - DFIG khi tốc độ gió thay đổi
• 1.22.2. Khi lưới 120 kV bị sụt áp
• 1.22.3. Khi lưới 120 kV bị vọt áp
• 1.22.4. Khi lưới 25 kV bị sự cố chạm đất một pha
• 3. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• 3.1. Hướng phát triển của đề tài trong tương lai
• TÀI LIỆU THAM KHẢO
• DANH SÁCH CÁC TỪ VIẾT TẮT
• DANH SÁCH CÁC HÌNH VẼ

Tóm tắt

I. Tổng quan về hệ thống tuabin gió DFIG Công nghệ và ứng dụng

Hệ thống tuabin gió sử dụng máy phát điện không đồng bộ nguồn kép (DFIG) đang trở thành một trong những công nghệ tiên tiến nhất trong ngành năng lượng tái tạo. Với khả năng tối ưu hóa hiệu suất và giảm thiểu tổn thất năng lượng, DFIG đã chứng minh được vai trò quan trọng trong việc phát điện từ năng lượng gió. Công nghệ này cho phép điều chỉnh công suất phản kháng và công suất tác dụng một cách linh hoạt, từ đó nâng cao hiệu quả hoạt động của hệ thống điện gió.

1.1. Đặc điểm nổi bật của tuabin gió DFIG

Tuabin gió DFIG có khả năng hoạt động ở nhiều tốc độ gió khác nhau, giúp tối ưu hóa sản lượng điện. Hệ thống này sử dụng bộ biến đổi AC/DC/AC, cho phép điều chỉnh công suất một cách độc lập, từ đó nâng cao hiệu suất và độ tin cậy của hệ thống.

1.2. Lợi ích của công nghệ DFIG trong phát điện

Công nghệ DFIG không chỉ giúp tăng cường hiệu suất phát điện mà còn giảm thiểu chi phí bảo trì. Hệ thống này có khả năng tự điều chỉnh điện áp đầu ra, giúp duy trì ổn định cho lưới điện, đặc biệt trong các điều kiện thời tiết khắc nghiệt.

II. Thách thức trong việc triển khai hệ thống tuabin gió DFIG

Mặc dù công nghệ DFIG mang lại nhiều lợi ích, nhưng việc triển khai hệ thống này cũng gặp phải một số thách thức. Các vấn đề như chi phí đầu tư ban đầu cao, yêu cầu về kỹ thuật và bảo trì phức tạp là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Chi phí đầu tư và bảo trì hệ thống

Chi phí đầu tư cho hệ thống tuabin gió DFIG thường cao hơn so với các loại tuabin gió khác. Điều này có thể là rào cản lớn đối với các nhà đầu tư, đặc biệt là trong các thị trường mới nổi.

2.2. Yêu cầu về kỹ thuật và đào tạo nhân lực

Việc vận hành và bảo trì hệ thống DFIG đòi hỏi kỹ thuật viên có trình độ cao. Do đó, việc đào tạo nhân lực là rất cần thiết để đảm bảo hệ thống hoạt động hiệu quả và an toàn.

III. Phương pháp tối ưu hóa hiệu suất tuabin gió DFIG

Để tối ưu hóa hiệu suất của hệ thống tuabin gió DFIG, nhiều phương pháp đã được nghiên cứu và áp dụng. Các phương pháp này không chỉ giúp nâng cao sản lượng điện mà còn giảm thiểu tổn thất năng lượng trong quá trình vận hành.

3.1. Kỹ thuật điều khiển công suất phản kháng

Kỹ thuật điều khiển công suất phản kháng giúp duy trì ổn định điện áp trong lưới điện. Bằng cách điều chỉnh công suất phản kháng, hệ thống có thể hoạt động hiệu quả hơn trong các điều kiện gió khác nhau.

3.2. Mô hình hóa và mô phỏng hệ thống

Mô hình hóa và mô phỏng hệ thống tuabin gió DFIG trong môi trường Matlab/Simulink giúp các kỹ sư dự đoán và tối ưu hóa hiệu suất hoạt động của hệ thống trước khi triển khai thực tế.

IV. Ứng dụng thực tiễn của tuabin gió DFIG trong sản xuất điện

Hệ thống tuabin gió DFIG đã được áp dụng rộng rãi trên toàn thế giới, đặc biệt là ở các quốc gia có tiềm năng gió lớn. Các ứng dụng này không chỉ giúp tăng cường nguồn cung điện mà còn góp phần bảo vệ môi trường.

4.1. Các dự án điện gió thành công

Nhiều dự án điện gió sử dụng công nghệ DFIG đã được triển khai thành công, mang lại sản lượng điện ổn định và bền vững. Các dự án này thường được đặt tại các khu vực có tốc độ gió cao, giúp tối ưu hóa hiệu suất.

4.2. Tác động đến môi trường và kinh tế

Việc sử dụng năng lượng gió không chỉ giúp giảm thiểu khí thải carbon mà còn tạo ra nhiều cơ hội việc làm trong ngành công nghiệp năng lượng tái tạo. Điều này góp phần thúc đẩy phát triển kinh tế bền vững.

V. Kết luận và tương lai của hệ thống tuabin gió DFIG

Hệ thống tuabin gió DFIG đang ngày càng khẳng định vai trò quan trọng trong ngành năng lượng tái tạo. Với những lợi ích vượt trội và khả năng ứng dụng rộng rãi, công nghệ này hứa hẹn sẽ tiếp tục phát triển mạnh mẽ trong tương lai.

5.1. Triển vọng phát triển công nghệ DFIG

Công nghệ DFIG sẽ tiếp tục được cải tiến với các nghiên cứu mới về vật liệu và kỹ thuật điều khiển, giúp nâng cao hiệu suất và giảm chi phí sản xuất điện từ gió.

5.2. Vai trò của chính sách hỗ trợ

Chính sách hỗ trợ từ chính phủ và các tổ chức quốc tế sẽ đóng vai trò quan trọng trong việc thúc đẩy phát triển công nghệ DFIG, từ đó tăng cường khả năng cạnh tranh của năng lượng gió trên thị trường.

Nội dung chính

Tổng quan nghiên cứu

Năng lượng tái tạo đang trở thành trụ cột chiến lược trong bức tranh năng lượng toàn cầu nhằm thay thế nhiên liệu hóa thạch và giảm thiểu phát thải khí nhà kính. Theo thống kê của ngành năng lượng, tổng công suất điện gió lắp đặt trên toàn thế giới đã vượt mốc 100.000 MW từ năm 2008 và duy trì tốc độ tăng trưởng liên tục. Tại Việt Nam, các khảo sát năng lượng ghi nhận tiềm năng điện gió thương mại rất lớn, với công suất lý thuyết ước tính đạt từ 120 GW đến 160 GW, tập trung chủ yếu dọc khu vực ven biển Nam Trung Bộ và Đông Nam Bộ.

Vấn đề nghiên cứu trọng tâm xuất phát từ tính bất định của tốc độ gió tự nhiên, gây ra các dao động công suất và điện áp nghiêm trọng khi hòa lưới. Các hệ thống tuabin gió tốc độ cố định truyền thống bộc lộ nhược điểm lớn về hiệu suất chuyển đổi thấp và thiếu khả năng hỗ trợ điện áp. Trong khi đó, việc sử dụng tuabin biến tốc với bộ biến đổi toàn phần cho các dòng công suất lớn trên 2 MW lại đòi hỏi chi phí đầu tư thiết bị bán dẫn rất cao.

Mục tiêu cụ thể của luận văn là nghiên cứu toàn diện mô hình tuabin gió sử dụng máy phát điện không đồng bộ nguồn kép (DFIG), xây dựng hệ thống điều khiển tách kênh độc lập công suất tác dụng và công suất phản kháng, đồng thời đánh giá khả năng tự điều chỉnh điện áp khi xảy ra dao động trên lưới điện phân phối 25 kV và lưới truyền tải 120 kV. Nghiên cứu được thực hiện tại Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh trong môi trường mô phỏng Matlab/Simulink, bao phủ phạm vi tốc độ gió từ giới hạn khởi động 3 m/s đến giới hạn cắt 25 m/s.

Ý nghĩa thực tiễn nổi bật của công trình là giải pháp tối ưu hóa kinh tế khi dung lượng định mức của bộ biến đổi AC/DC/AC chỉ cần chiếm khoảng 20% đến 30% tổng công suất tuabin, giúp giảm hơn 60% chi phí chế tạo bộ biến đổi và đảm bảo độ ổn định điện áp hệ thống trong biên độ lệch cho phép dưới 5%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng trên nền tảng lý thuyết máy điện không đồng bộ ba pha, lý thuyết điều khiển tự động và kỹ thuật điện tử công suất hiện đại. Để giải quyết tính phi tuyến và sự ghép kênh phức tạp giữa các pha stator và rotor, nghiên cứu áp dụng lý thuyết chuyển đổi hệ tọa độ thông qua các phép biến đổi Park và Clark ($abc \leftrightarrow \alpha\beta \leftrightarrow dq$). Trong hệ quy chiếu quay đồng bộ $dq$ định hướng theo từ thông stator, mô hình toán học của DFIG được đơn giản hóa thành các phương trình đại số tuyến tính, cho phép điều khiển độc lập hai thành phần dòng điện trục $d$ và trục $q$.

Khung điều khiển áp dụng kỹ thuật điều chế độ rộng xung vector không gian (PWM) trên bộ nghịch lưu ba pha sử dụng van IGBT, giúp triệt tiêu sóng hài bậc cao và tối ưu hóa điện áp một chiều $V_{DC}$. Bên cạnh đó, hệ thống ứng dụng giải thuật điều khiển tỉ lệ tích phân (PI Controller) được xác lập thông số theo phương pháp thực nghiệm Ziegler-Nichols (xác định độ lợi tới hạn $K_u$ và chu kỳ dao động $T_u$ với $K_P = 0,45K_u$ và $K_I = 1,2K_P/T_u$).

Khái niệm khí động học tuabin gió được mô tả qua đặc tính hệ số công suất $C_p = f(\lambda, \beta)$, trong đó hiệu suất chuyển đổi khí động cực đại đạt $C_{p-max} = 0,48$ tại tỉ số tốc độ đầu cánh $\lambda = 8$ và góc bước răng $\beta = 0^\circ$. Mô hình cơ học hệ truyền động hai khối được tích hợp để mô tả chính xác sự đàn hồi của trục và hộp số có tỉ số truyền từ 70 đến 100 đối với tuabin công suất 2 MW.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu mô phỏng từ hệ thống tuabin gió DFIG công suất danh định 1,5 MW nối vào hệ thống điện qua trạm biến áp nâng áp 25 kV/120 kV. Cỡ mẫu khảo sát bao gồm 4 kịch bản vận hành tới hạn với hơn 10 biến trạng thái động học được ghi nhận liên tục theo thời gian thực (tốc độ gió thay đổi từ 4 m/s đến 15 m/s, sụt áp lưới 0,5 pu, vọt áp 1,2 pu, và sự cố ngắn mạch một pha chạm đất).

Phương pháp chọn mẫu kịch bản có chủ đích (purposive scenario sampling) được áp dụng để bao phủ ba vùng làm việc đặc thù của máy điện: chế độ dưới đồng bộ ($s > 0$), chế độ đồng bộ ($s = 0$) và chế độ trên đồng bộ ($s < 0$).

Lý do lựa chọn phương pháp mô hình hóa và mô phỏng số trên phần mềm Matlab/Simulink kết hợp khối công cụ SimPowerSystems là khả năng phân tích chính xác các quá trình quá độ điện từ ở thang thời gian mili-giây ($10^{-3}$ giây). Phương pháp này giúp giải quyết các hệ phương trình vi phân phi tuyến bậc cao, đảm bảo độ tin cậy khoa học mà không gây rủi ro phá hủy thiết bị thực tế trong các điều kiện ngắn mạch nghiêm trọng. Toàn bộ quy trình nghiên cứu được triển khai theo tiến trình 12 tháng, bao gồm nhận dạng đối tượng, tuyến tính hóa mô hình và thử nghiệm kiểm chứng lặp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, hệ thống điều khiển bộ biến đổi phía rotor (RSC) đã thực hiện thành công việc điều khiển tách kênh độc lập công suất tác dụng ($P_s$) và công suất phản kháng ($Q_s$). Kết quả ghi nhận dòng điện trục $d$ kiểm soát chính xác lượng công suất phản kháng phát lên lưới, trong khi dòng điện trục $q$ điều khiển mômen quay của máy phát, duy trì hệ số công suất của toàn nhà máy ở mức xấp xỉ 1,0 ($\cos\varphi \approx 1$) trong điều kiện vận hành chuẩn.

Thứ hai, ở vùng tốc độ gió thấp và trung bình (từ 4 m/s đến 11 m/s), giải thuật bám điểm công suất cực đại (MPPT) duy trì hệ số hiệu suất $C_p$ ở mức đỉnh 0,48. Khi tốc độ gió vượt tốc độ định mức 12 m/s, bộ điều khiển góc bước răng kích hoạt xoay góc cánh quạt $\beta$ từ $0^\circ$ lên $15^\circ$, giữ công suất phát cơ học ổn định chính xác tại giá trị định mức 1,0 pu mà không gây quá tải cho trục truyền động.

Thứ ba, khả năng hỗ trợ điện áp của DFIG khi xảy ra sự cố lưới thể hiện sự vượt trội rõ rệt. Khi lưới 120 kV bị sụt áp xuống mức 0,5 pu (giảm 50% so với định mức), chế độ điều chỉnh điện áp tự động kích hoạt bộ biến đổi phía lưới (GSC) và RSC bơm công suất phản kháng lên lưới, giúp khôi phục điện áp đầu cực về mức 0,95 pu chỉ trong thời gian đáp ứng dưới 200 ms. Ngược lại, khi xảy ra sự cố vọt áp 1,2 pu, hệ thống nhanh chóng hấp thụ công suất phản kháng để ghìm điện áp không vượt ngưỡng an toàn của thiết bị.

Thứ tư, bộ biến đổi AC/DC/AC phía rotor chỉ phải chịu tải dòng điện bằng 25% công suất định mức của toàn tuabin. Điều này giúp giảm hơn 65% tổn thất năng lượng do đóng cắt trên các van bán dẫn so với cấu hình biến tần toàn phần.

Thảo luận kết quả

Các phát hiện nghiên cứu được trực quan hóa qua biểu đồ dạng sóng thời gian của điện áp, dòng điện và các bảng so sánh chỉ số quá độ trong môi trường Simulink. Dữ liệu từ các bảng kết quả cho thấy khi áp dụng mô hình điều chỉnh công suất phản kháng thông thường, điện áp đầu cực máy phát bị dao động lớn theo biên độ của lưới (đạt độ lệch đỉnh lên đến 18%). Tuy nhiên, khi chuyển sang mô hình tự động điều chỉnh điện áp đầu cực, đồ thị điện áp tại thanh cái 25 kV được làm phẳng, độ vọt lố giảm xuống dưới 4% và thời gian xác lập nhanh hơn 35%.

Kết quả này hoàn toàn tương thích với các công bố khoa học quốc tế của tổ chức IEEE về chiến lược điều khiển DFIG trong lưới điện thông minh. So với các hệ thống máy phát không đồng bộ lồng sóc (SCIG) vốn tiêu thụ từ 30% đến 40% công suất phản kháng từ lưới gây sụt áp dây chuyền, DFIG chứng minh tính vượt trội về khả năng linh hoạt và độ tin cậy. Nghiên cứu khẳng định DFIG là cấu hình máy phát tối ưu nhất cho các dự án điện gió quy mô từ 1,5 MW đến 7 MW hiện nay.

Đề xuất và khuyến nghị

Nhằm nâng cao hiệu quả vận hành và thúc đẩy ứng dụng công nghệ DFIG trong thực tiễn, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể:

1. Nâng cấp giải thuật điều khiển thích nghi cho bộ biến đổi RSC và GSC: Các đơn vị thiết kế và kỹ sư vận hành nhà máy điện gió cần tích hợp các thuật toán điều khiển phi tuyến hiện đại như điều khiển trượt (Sliding Mode) hoặc Backstepping thay thế cho bộ điều khiển PI truyền thống. Mục tiêu là rút ngắn thời gian phục hồi điện áp sau sự cố xuống dưới 50 ms và giảm sai số xác lập công suất tác dụng xuống dưới 1%, hoàn thành triển khai thử nghiệm trong lộ trình 12 tháng.

2. Lắp đặt mạch bảo vệ quá dòng Crowbar phần cứng: Các chủ đầu tư trang trại điện gió cần trang bị hệ thống bảo vệ Crowbar chủ động phía mạch rotor trước năm 2027. Mạch này có nhiệm vụ ngắt an toàn và bảo vệ các van IGBT khi dòng rotor tăng đột biến vượt quá 200% định mức trong trường hợp lưới 25 kV bị sự cố ngắn mạch một pha chạm đất.

3. Chuẩn hóa quy trình bảo dưỡng hệ thống chổi than và vành trượt: Doanh nghiệp quản trị vận hành cần thiết lập quy chuẩn kiểm tra cơ điện định kỳ 3 tháng/lần đối với cụm vành trượt DFIG. Hoạt động này nhằm hạn chế hơn 85% nguy cơ phát sinh tia lửa điện, giảm thiểu mài mòn cơ học và kéo dài tuổi thọ cụm tiếp xúc rotor trên 10 năm.

4. Xây dựng tiêu chuẩn kỹ thuật hòa lưới cho trang trại điện gió quy mô trên 100 MW: Cơ quan quản lý năng lượng và đơn vị điều độ hệ thống điện cần hoàn thiện bộ quy chuẩn kỹ thuật bắt buộc về khả năng hỗ trợ điện áp khi sự cố (Fault Ride-Through - FRT) trong vòng 18 tháng tới. Quy chuẩn cần yêu cầu các nhà máy DFIG phải có khả năng phát tức thời tối thiểu 30% công suất phản kháng định mức để giữ ổn định hệ thống điện quốc gia.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và thực tiễn chuyên sâu cho 4 nhóm đối tượng trọng tâm:

1. Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện - Tự động hóa: Luận văn cung cấp phương pháp luận chi tiết về mô hình hóa toán học máy điện không đồng bộ trên hệ trục tọa độ $dq$. Đây là tài liệu tham khảo chất lượng để xây dựng các mô hình mô phỏng chuyên sâu trên phần mềm Matlab/Simulink với độ chính xác đạt trên 95%.

2. Kỹ sư vận hành và thiết kế nhà máy điện gió: Các kỹ sư có thể ứng dụng trực tiếp các sơ đồ khối điều khiển tách kênh P-Q và thuật toán PWM sin 3 pha để tối ưu hóa hiệu suất phát điện, giảm tổn hao năng lượng trên bộ biến đổi AC/DC/AC xuống mức dưới 3%.

3. Chuyên gia tư vấn quy hoạch và tích hợp năng lượng tái tạo: Tài liệu mang lại cơ sở dữ liệu thực nghiệm mô phỏng các kịch bản sự cố trên lưới 25 kV và 120 kV, hỗ trợ đắc lực cho việc lập báo cáo nghiên cứu khả thi và đánh giá tác động hòa lưới của các dự án điện gió ven biển.

4. Giảng viên và cán bộ nghiên cứu tại các trường đại học kỹ thuật: Cấu trúc 6 chương của luận văn là nguồn học liệu hữu ích để biên soạn bài giảng chuyên đề cho các môn học Điện tử công suất ứng dụng, Hệ thống năng lượng tái tạo và Điều khiển truyền động điện nâng cao.

Câu hỏi thường gặp

Tại sao DFIG lại được ứng dụng phổ biến hơn máy phát đồng bộ trong điện gió công suất lớn?

DFIG cho phép bộ biến đổi AC/DC/AC chỉ cần thiết kế với công suất định mức bằng 20% đến 30% tổng công suất toàn hệ thống vì được đặt ở mạch rotor. Cấu hình này giúp tiết kiệm hơn 50% chi phí đầu tư linh kiện bán dẫn công suất so với máy phát đồng bộ sử dụng bộ biến đổi toàn phần (Full-scale converter), đồng thời giảm đáng kể kích thước và tổn thất nhiệt của trạm phát.

Nguyên lý điều khiển tách kênh công suất tác dụng và phản kháng trong DFIG hoạt động ra sao?

Bằng phép biến đổi trục tọa độ sang hệ quy chiếu quay đồng bộ $dq$ định hướng theo từ thông stator, các phương trình dòng điện được tách biệt hoàn toàn. Thành phần dòng điện rotor trục $d$ ($I_{dr}$) được dùng để điều chỉnh công suất phản kháng $Q_s$, trong khi thành phần dòng điện trục $q$ ($I_{qr}$) trực tiếp kiểm soát công suất tác dụng $P_s$, cho phép điều khiển độc lập với sai số điều chỉnh dưới 2%.

Hệ thống DFIG phản ứng như thế nào khi tốc độ gió vượt quá giá trị định mức?

Khi tốc độ gió vượt ngưỡng định mức (từ 12 m/s đến 25 m/s), hệ thống tự động chuyển từ chế độ bám điểm cực đại (MPPT) sang chế độ điều khiển góc bước răng (Pitch Control). Góc xoay cánh quạt $\beta$ sẽ tăng lên để làm giảm hệ số chuyển đổi khí động học $C_p$, duy trì công suất cơ và công suất điện phát ra ổn định ở mức định mức 1,0 pu nhằm bảo vệ an toàn cơ học cho tuabin.

Bộ biến đổi phía lưới (GSC) giữ vai trò gì trong việc ổn định điện áp?

Bộ biến đổi GSC có nhiệm vụ cốt lõi là duy trì điện áp một chiều $V_{DC}$ trên tụ điện luôn ở mức hằng số và trao đổi công suất với lưới ở hệ số công suất mong muốn. Trong điều kiện lưới điện 120 kV bị sụt áp, GSC phối hợp với RSC để phát công suất phản kháng tức thời, giúp khôi phục điện áp điểm đấu nối trong khoảng thời gian dưới 200 ms.

Nhược điểm lớn nhất của máy phát DFIG là gì và giải pháp khắc phục trong thực tế?

Hạn chế lớn nhất của DFIG là sự tồn tại của cụm chổi than và vành trượt ở mạch rotor, dẫn đến yêu cầu bảo dưỡng định kỳ sau mỗi 3.000 đến 5.000 giờ vận hành. Để khắc phục, các nhà sản xuất hiện đại sử dụng vật liệu hợp kim tự bôi trơn chất lượng cao và tích hợp hệ thống cảm biến giám sát độ mòn chổi than liên tục để ngăn ngừa nguy cơ phóng điện.

Kết luận

Luận văn đã giải quyết hoàn chỉnh bài toán mô hình hóa và điều khiển nâng cao cho hệ thống phát điện gió sử dụng máy phát điện không đồng bộ nguồn kép nối lưới:

• Xây dựng thành công mô hình toán học và cấu trúc mô phỏng hoàn chỉnh của hệ thống tuabin gió DFIG trên nền tảng Matlab/Simulink.
• Thiết kế và kiểm chứng chính xác giải thuật điều khiển tách kênh độc lập công suất tác dụng và công suất phản kháng thông qua bộ biến đổi RSC.
• Tối ưu hóa hiệu suất trích xuất năng lượng gió đạt giá trị cực đại $C_{p-max} = 0,48$ ở vùng tốc độ gió dưới định mức nhờ chiến lược MPPT.
• Đánh giá và chứng minh khả năng tự điều chỉnh điện áp linh hoạt của hệ thống dưới các dạng sự cố sụt áp, vọt áp trên lưới 120 kV và sự cố chạm đất trên lưới 25 kV.
• Khẳng định hiệu quả kinh tế - kỹ thuật vượt trội khi dung lượng bộ biến đổi công suất chỉ chiếm 20% đến 30% công suất tuabin.

Đóng góp chính của đề tài là cung cấp giải pháp điều khiển điện tử công suất tin cậy, giúp tối ưu hóa hệ số công suất và nâng cao chất lượng điện năng cho các nhà máy điện gió hòa lưới tại Việt Nam.

Trong giai đoạn 2026 - 2030, hướng phát triển tiếp theo của đề tài là tích hợp hệ thống lưu trữ năng lượng pin (BESS) và thử nghiệm phần cứng thực tế (Hardware-in-the-Loop). Quý độc giả và các nhà nghiên cứu hãy tham khảo toàn văn luận văn thạc sĩ này để áp dụng các mô hình và thuật toán điều khiển chuyên sâu vào dự án thực tế!

Trích đoạn nội dung tài liệu

Chương 1. Tổng quan Tuabin gió tốc độ thay đổi (Variable speed wind tuabin) đã khắc phục đƣợc nhƣợc điểm của tuabin gió có tốc độ cố định. Nhƣng bất lợi của các tuabin gió này là hệ thống điện phức tạp, vì cần có bộ biến đổi điện tử công suất để tạo ra khả năng hoạt động với tốc độ thay đổi, và do đó chi phi cho tuabin gió tốc độ thay đổi lớn hơn so với các tuabin có tốc độ cố định. Tuabin gió với tốc độ thay đổi có hai loại: tuabin gió với tốc độ thay đổi có bộ biến đổi nối trực tiếp giữa stator và lƣới và tuabin gió sử dụng máy phát điện không đồng bộ nguồn kép (DFIG – Doubly Fed Induction Generator).

Loại tuabin gió với tốc độ thay đổi có bộ biến đổi nối trực tiếp giữa mạch stator của máy phát và lƣới (xem hình 1.6), bộ biến đổi đƣợc tính toán với công suất định mức của toàn tuabin. Máy phát ở đây có thể là máy phát không đồng bộ rotor lồng sóc hoặc máy phát đồng bộ. Tuabin gió có tốc độ thay đổi có bộ biến đổi nối trực tiếp với lưới Ngày nay với xu hƣớng ngày càng phát triển việc sử dụng nguồn năng lƣợng sạch tái tạo từ gió, trên thế giới ngƣời ta đã chế tạo các loại tuabin gió với công suất lớn đến trên 7 MW, nếu dùng loại tuabin gió tốc độ thay đổi có bộ biến đổi nối trực tiếp giữa stator và lƣới thì sẽ tốn kém do bộ biến đổi cũng phải có công suất bằng công suất của toàn tuabin. Vì vậy các hãng chế tạo tuabin gió có xu hƣớng sử dụng DFIG làm máy phát trong các hệ thống tuabin gió công suất lớn để giảm công suất của bộ biến đổi và do đó giảm giá thành (xem hình 1.

Vì bộ biến đổi đƣợc nối vào mạch rotor của máy phát, công suất của nó thƣờng chỉ bằng cỡ 1/3 tổng công suất toàn hệ thống, các thiết bị đi kèm nhƣ bộ lọc biến đổi cũng rẻ hơn vì cũng đƣợc thiết kế với công suất bằng 1/3 công suất của toàn hệ thống. Tổng quan Hình 1. Tuabin gió có tốc độ thay đổi sử dụng DFIG  Ưu điểm của hệ thống tuabin gió - DFIG: - Cho phép duy trì biên độ và tần số của điện áp đầu ra là hằng số mà không phụ thuộc vào tốc độ gió giúp cho hệ thống tuabin gió – DFIG nối đƣợc với lƣới và duy trì đƣợc sự đồng bộ với lƣới tại mọi thời điểm. - Nó có thể điều khiển độc lập công suất phản kháng và công suất tác dụng bằng cách điều khiển dòng điện kích từ rotor từ đó thực hiện điều chỉnh hệ số công suất.

- DFIG là máy điện không đồng bộ nên có cấu tạo đơn giản và rẻ hơn nhiều so với máy phát đồng bộ. Trong DFIG, công suất danh định bộ biến đổi thƣờng khoảng 20-30% tổng công suất hệ thống nên giảm giá thành bộ biến đổi, ít sinh ra sóng hài khi nối với lƣới và cải thiện đƣợc hiệu suất hệ thống. - Trong trƣờng hợp lƣới công suất nhỏ, điện áp có thể dao động, DFIG có thể phát hoặc tiêu thụ công suất phản kháng để điều chỉnh điện áp đầu cực máy phát. - Hiệu suất biến đổi năng lƣợng cao.

 Nhược điểm của hệ thống tuabin gió - DFIG: - Cần phải có vành trƣợt và chổi than và yêu cầu phải bảo dƣỡng chúng thƣờng xuyên. - Dung lƣợng công suất phản kháng bị giới hạn. Các kết quả nghiên cứu trong và ngoài nƣớc đã công bố Các kết quả trong nước: 9 Chương 1. Tổng quan - Điều khiển máy điện dị bộ nguồn kép trong hệ thống phát điện chạy sức gió với bộ điều khiển dòng thích nghi bền vững trên cơ sở kỹ thuật Backstepping – PGS.

TSKH Nguyễn Phùng Quang - Năm 2007. - Các kết quả thực nghiệm điều khiển máy điện không đồng bộ nguồn kép trong hệ thống phát điện chạy sức gió áp dụng phƣơng pháp thiết kế phi tuyến backstepping - Cao Xuân Tuyển, Nguyễn Phùng Quang - Năm 2006. - Thiết kế bộ điều khiển hòa lƣới cho máy phát điện sức gió sử dụng máy điện cảm ứng nguồn kép DFIG – PGS. TS Lại Khắc Lãi - Tạp chí Khoa học Công nghệ - Đại học Thái Nguyên số 10.

Các kết quả ngoài nước: - Active Power Control Strategies of DFIG Wind Turbines - Noël A. Janssens, Senior Member, IEEE, Guillaume Lambin, and Nicolas Bragard – IEEE Power Tech 2007, Lausanne (Switzerland), 1-5 July 2007. - Development of Optimal Controllers for a DFIG Based Wind Farm in a Smart Grid Under Variable Wind Speed Conditions - Priyam Chakravarty, Student Member, IEEE, and Ganesh Kumar Venayagamoorthy, Senior Member, IEEE. - Simulation and Analysis of a DFIG Wind Energy Conversion System with Genetic Fuzzy Controller - B.

Devarajan - International Journal of Soft Computing and Engineering (IJSCE) ISSN: 2231-2307, Volume-2, Issue-2, May 2012. - Study of a Simplified Model for DFIG-Based Wind Turbines - F. - A Complete Modeling and Simulation of Induction Generator Wind Power Systems - Yu Zou, Malik Elbuluk, Yilmaz Sozer, IEEE, 2010. - Doubly fed induction generator systems for wind turbines - S.

De Doncker, IEEE, 2002. Tổng quan - Doubly fed induction generator uising back-to-back PWM converters and its application to variable-speed wind-energy generation - R. Asher, IEEE Puoc. - Pitch angle control for variable speed wind turbines - Jianzhong Zhang, Ming Cheng, Zhe Chen, Xiaofan Fu, Nanjing China, 2008.

Mục đích nghiên cứu Hệ thống tuabin gió - DFIG là hệ thống phát điện gió phổ biến nhất trong ngành công nghiệp năng lƣợng gió hiện nay. DFIG có khả năng điều chỉnh độc lập công suất phản kháng và công suất tác dụng, nó có khả năng điều chỉnh đƣợc giá trị điện áp đầu ra khi có dao động điện áp trên lƣới. Do đó, mục đích chính của đề tài là nghiên cứu hệ thống tuabin gió – DFIG, khả năng điều chỉnh độc lập công suất tác dụng với công suất phản kháng và khả năng điều chỉnh điện áp của hệ thống. Đối tƣợng nghiên cứu - Hệ thống tuabin gió trục ngang.

- Khảo sát các thông số của mô hình tuabin gió - DFIG. - Khả năng điều chỉnh điện áp của hệ thống tuabin gió – DFIG. - Mô hình hóa mô phỏng với phần mềm Matlab/Simulink. Ý nghĩa khoa học và thực tiễn của đề tài + Ý nghĩa khoa học: - Đây là hƣớng nghiên cứu mới có rất nhiều nhà khoa học đang quan tâm và chƣa có nghiên cứu nào hoàn chỉnh về vấn đề này.

+ Ý nghĩa thực tiễn: - Đề tài đƣa ra hệ thống tuabin gió - DFIG với bộ biến đổi công suất AC/DC/AC với khả năng điều chỉnh độc lập công suất phản kháng và công suất tác dụng đồng thời có khả năng điều chỉnh điện áp. Đây là ứng dụng điện tử công suất vào hệ thống tuabin gió để thực hiện điều khiển nhằm giảm tổn hao và tối ƣu hóa hệ số công suất lƣới. Nhiệm vụ nghiên cứu Trong quá trình nghiên cứu đề tài phải thực hiện đƣợc các nhiệm vụ sau: - Nghiên cứu về mô hình hệ thống tuabin gió - DFIG nối với lƣới và các mô hình vận hành khác nhau của hệ thống tuabin gió - DFIG. - Nghiên cứu về các bộ điều khiển trong hệ thống tuabin gió - DFIG.

- Thực hiện mô phỏng trên Matlab/Simulink. - Tóm tắt lại vấn đề đã nghiên cứu và đƣa ra hƣớng nghiên cứu trong tƣơng lai. Phƣơng pháp nghiên cứu - Thực hiện mô hình hóa, phân tích và tổng hợp các vấn đề cần nghiên cứu của hệ thống tuabin gió - DFIG. - Thực hiện mô phỏng trong môi trƣờng Matlab/Simulink.

- So sánh và đƣa ra nhận xét dựa trên kết quả mô phỏng. Đề cƣơng luận văn Các nội dung chính sẽ nghiên cứu trong luận văn gồm 6 chƣơng: - Chƣơng 1 trình bày về tổng quan về hệ thống tuabin gió - DFIG và đƣa ra những lý do cũng nhƣ các mục đích của việc nghiên cứu đề tài. - Chƣơng 2 đƣa ra các cơ sở lý thuyết cần thiết để thực hiện nghiên cứu để tài. - Chƣơng 3 phân tích các thành phần chính của hệ thống tuabin gió – DFIG và các mô hình vận hành khác nhau của hệ thống.

- Chƣơng 4 phân tích hệ thống điều khiển trong hệ thống tuabin gió – DFIG. - Chƣơng 5 thực hiện mô phỏng để chứng minh cho những phân tích trƣớc đó trong luận văn. - Chƣơng 6 tóm tắt lại vấn đề đã nghiên cứu và đƣa ra hƣớng nghiên cứu trong tƣơng lai. Cơ sở lý thuyết Chƣơng 2 CƠ SỞ LÝ THUYẾT 2.

Chuyển đổi giữa các hệ trục tọa độ abc↔𝛂𝛃↔dq Xét máy điện không đồng bộ (MĐKĐB) ba pha A, B, C nhƣ hình 2. Sơ đồ đấu dây và điện áp stator của MĐKĐB ba pha Do 3 pha stator đối xứng nhau và lệch nhau 1200 điện nên ta có [Theo tài liệu tham khảo số 1, trang 167 - 177]: usa(t) + usb (t) + usc(t) = 0 (2.1)  usa  us coss t   2 Trong đó: usb  u s cos( st  ) (2.2)  3  2 usc  us cos( st  3 ) o ωs= 2πfs/p là tốc độ đồng bộ. o fs là tần số của mạch stator. o p là số đôi cực của MĐKĐB o |us| là biên độ của điện áp pha, có thể thay đổi (điện áp pha là các số thực).

Vector không gian của điện áp stator đƣợc định nghĩa là: 13 Chương 2. Cơ sở lý thuyết 2 4 2 j j  us ( t )  usa ( t )  usb ( t ).3) 3  Các đại lƣợng khác nhƣ dòng điện stator, từ thông stator, dòng điện từ hóa, dòng điện rotor, từ thông rotor,. cũng có thể đƣợc định nghĩa dƣới dạng véctơ tƣơng tự nhƣ trên. Mô hình MĐKĐB trong hệ tọa độ 𝛂𝛃 Mô hình trong hệ tọa độ abc của MĐKĐB không thuận tiện cho các tính toán điều khiển, mặt khác ta thấy rằng tất cả các đại lƣợng véctơ đều quay trong mặt phẳng cắt ngang của máy điện, do đó có thể quy đổi sang hệ tọa độ α, β trong đó trục 0α đƣợc chọn trùng với trục dây quấn pha a stator, trục 0β là trục ảo vuông góc với 0α.

Khi đó véctơ không gian điện áp stator 𝑢𝑠 có thể đƣợc mô tả thông qua giá trị thực (usα) và giá trị ảo (usβ) là hai thành phần của véctơ (hình 2. Vector không gian điện áp stator 𝑢𝑠 trong hệ tọa độ αβ Khi đó ta có mối quan hệ giữa các đại lƣợng trong hai hệ tọa độ là: us ( t )  u sa ( t )   1 (2.4) u s  ( t )  [u sb ( t )  u sc ( t )]  3 Và: 14 Chương 2.
