Giới thiệu dự án

Hệ thống treo (Suspension System) là cầu nối động lực học cốt lõi giữa khối lượng được treo (thân xe, khung gầm, hành khách) và khối lượng không được treo (bánh xe, moay-ơ, cụm phanh, dầm cầu). Trong ngành công nghiệp ô tô hiện đại, sự cân bằng giữa tính êm dịu chuyển động (Ride Comfort) và tính ổn định điều khiển (Handling Stability) là một bài toán tối ưu hóa phức tạp. Theo tiêu chuẩn quốc tế ISO 2631 về đánh giá độ rung động tác động lên cơ thể người, vùng tần số kích thích từ $1.0\text{ Hz}$ đến $1.33\text{ Hz}$ ($60 - 80\text{ dao động/phút}$) được xem là ngưỡng cộng hưởng sinh lý lý tưởng, tương đương với nhịp bước đi bộ của con người.

+-------------------------------------------------------------+
|                      KHỐNG CHẾ DAO ĐỘNG                      |
|                                                             |
|   [Thân xe / Khung vỏ (Sprung Mass)]                        |
|                  |                                          |
|         +--------+--------+                                 |
|         |                 |                                 |
|    [Phần tử Đàn hồi]  [Phần tử Giảm chấn]  [Bộ phận Dẫn hướng]|
|    (Lò xo / Nhíp /    (Ống thủy lực đơn/   (Càng A / Đòn kéo/|
|     Thanh xoắn)        kép / Khí nén)       Thanh liên kết) |
|         |                 |                        |        |
|         +--------+--------+                        |        |
|                  |                                 |        |
|   [Bánh xe & Cầu xe (Unsprung Mass)]               |        |
|                  |                                 |        |
|           [Lốp xe (Đàn hồi)] <---------------------+        |
|                  |                                          |
|            [Mặt đường]                                      |
+-------------------------------------------------------------+

Vấn đề kỹ thuật đặt ra (Problem Statement)

Khi ô tô di chuyển trên các bề mặt biên dạng mấp mô ngẫu nhiên, các xung lực va đập từ mặt đường truyền trực tiếp lên bánh xe tạo ra các chuyển vị thẳng đứng, dao động lắc ngang (roll), lắc dọc (pitch) và tự xoay (yaw). Nếu không có một hệ thống treo được tính toán tối ưu:

  1. Mất tiếp xúc bám đường: Tải trọng động biến thiên mạnh khiến bánh xe nảy khỏi mặt đường, làm suy giảm nghiêm trọng lực phanh và lực kéo tiếp tuyến.
  2. Gia tốc rung động vượt ngưỡng: Gây mệt mỏi sinh học cho người ngồi trong khoang lái và gia tăng ứng suất mỏi (fatigue stress) phá hủy kết cấu unibody/chassis.
  3. Mất ổn định động học góc đặt bánh xe: Góc nghiêng bánh xe (Camber), góc nghiêng trục đứng (Kingpin/Caster), và độ chụm (Toe) bị sai lệch lớn trong hành trình nén/trả (bump/rebound), gây mòn lốp cục bộ và hiện tượng thừa/thiếu lái ngoài ý muốn.

Mục tiêu của đồ án

  1. Phân tích động học & động lực học chuyên sâu: Khảo sát toàn diện các kết cấu treo phổ biến: Treo phụ thuộc (nhíp lá), Treo độc lập MacPherson, Tay đòn kép (Double Wishbone), Đa liên kết (Multi-link) và Khí nén điện tử.
  2. Xác lập mô hình toán học & tính toán kết cấu: Thiết kế thông số phần tử đàn hồi (lò xo trụ tuyến tính/phi tuyến), xác định hệ số cản của giảm chấn thủy lực hai lớp vỏ (Twin-tube) và đơn vỏ (Monotube).
  3. Mô hình hóa hình học 3D & mô phỏng động học: Thiết kế chi tiết cụm treo MacPherson trên phần mềm CAD SolidWorks 2021, kiểm nghiệm chuyển vị không gian 3 chiều và ứng suất tải trọng tới hạn.
  4. Xây dựng quy trình chẩn đoán & bảo dưỡng: Nhận diện các hư hỏng đặc trưng (chảy dầu ty phuộc, sục khí xâm thực, mỏi kim loại) và đưa ra phương án kiểm tra định kỳ.

Phạm vi và giới hạn đề tài

  • Đối tượng ứng dụng: Xe du lịch phân khúc B/C sử dụng khung liền khối unibody, hệ dẫn động cầu trước (FWD).
  • Mô hình nghiên cứu: Mô hình dao động 1/4 xe (Quarter-car 2-DOF dynamic model).
  • Giới hạn giả thiết: Bỏ qua biến dạng dẻo của các thanh đòn dẫn hướng trong giai đoạn phân tích dao động tuyến tính; xem xét lốp xe như một phần tử đàn hồi không giảm chấn ($c_t \approx 0$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng các giải pháp hệ thống treo

Tiêu chí kỹ thuật Treo phụ thuộc (Nhíp lá) Treo MacPherson Treo tay đòn kép (Double Wishbone) Treo đa liên kết (Multi-Link)
Khối lượng không treo ($m_u$) Rất lớn (cầu cứng) Nhỏ Trung bình Nhỏ đến trung bình
Khả năng kiểm soát góc Camber Kém (phụ thuộc 2 bánh) Trung bình (thay đổi theo hành trình) Tốt (tay đòn trên ngắn hơn triệt tiêu nghiêng) Tối ưu tuyệt đối (đa bậc tự do)
Không gian chiếm dụng Lớn (dưới gầm xe) Cực kỳ tối ưu (giải phóng khoang máy) Chiếm không gian phía trên Phức tạp, chiếm không gian gầm sau
Chi phí sản xuất & bảo dưỡng Thấp Rất thấp Cao Rất cao
Ứng dụng tiêu biểu Xe tải, bán tải (Hilux, Ranger) Xe đô thị, Sedan (Vios, Civic, Accent) Xe thể thao, SUV cao cấp (Fortuner, Lux A) Xe sang, Crossover (BMW 5-Series, Lux SA)

Thiết kế hệ thống và mô hình toán học động lực học 1/4 xe (Quarter-Car Model)

Hệ thống dao động 2 bậc tự do (2-DOF) của mô hình 1/4 xe được mô tả bởi hệ phương trình vi phân chuyển động:

$$\begin{cases} m_s \ddot{z}_s + c_s (\dot{z}_s - \dot{z}_u) + k_s (z_s - z_u) = 0 \ m_u \ddot{z}_u + c_s (\dot{z}_u - \dot{z}_s) + k_s (z_u - z_s) + k_t (z_u - z_r) = 0 \end{cases}$$

Trong đó:

  • $m_s$: Khối lượng được treo (Sprung mass) tác dụng lên 1 góc phần tư bánh xe ($kg$).
  • $m_u$: Khối lượng không được treo (Unsprung mass: moay-ơ, bánh xe, 1/2 đòn ngang) ($kg$).
  • $k_s, c_s$: Độ cứng lò xo ($N/m$) và Hệ số dập tắt của giảm chấn thủy lực ($N\cdot s/m$).
  • $k_t$: Độ cứng hướng kính của lốp xe ($N/m$).
  • $z_s, z_u, z_r$: Lần lượt là độ dịch chuyển thẳng đứng của thân xe, bánh xe và mấp mô mặt đường ($m$).
classDiagram
    class SprungMass {
        +Double ms
        +Double zs_displacement
        +Double zs_velocity
        +Double zs_acceleration
    }
    class SuspensionElements {
        +Double ks_Stiffness
        +Double cs_DampingCoefficient
        +calculateSpringForce()
        +calculateDamperForce()
    }
    class UnsprungMass {
        +Double mu
        +Double zu_displacement
        +Double zu_velocity
        +Double zu_acceleration
    }
    class TireModel {
        +Double kt_TireStiffness
        +Double zr_RoadProfileInput
        +calculateTireNormalForce()
    }

    SprungMass --> SuspensionElements : Dynamic Force Transmission
    SuspensionElements --> UnsprungMass : Reaction Force
    UnsprungMass --> TireModel : Wheel Hub Motion

Thiết kế phần tử thủy lực giảm chấn (Hydraulic Damper)

Giảm chấn hoạt động dựa trên nguyên lý chuyển hóa động năng dao động thành nhiệt năng thông qua tổn thất ma sát nhớt thủy lực khi dầu buộc phải lưu thông qua các tiết diện van tiết lưu hẹp:

  • Phương trình lực cản giảm chấn: $$F_d = c_s \cdot (\dot{z}_s - \dot{z}_u)^n$$ (Với $n \approx 1$ ở vùng vận tốc thấp tuyến tính, và $n \approx 2$ ở vùng vận tốc cao cuộn xoáy).
  • Hiện tượng xâm thực (Cavitation) và Bọt khí (Aeration): Khi piston di chuyển ở vận tốc cao ($v > 0.5\text{ m/s}$), áp suất tại khoang dưới giảm đột ngột dưới áp suất hơi bão hòa của dầu, tạo các bóng khí chân không. Khi bóng khí vỡ gây sóng xung kích phá hủy bề mặt lòng xy-lanh. Giải pháp là nạp khí Nitơ áp suất cao ($20 - 30\text{ kgf/cm}^2$) đối với giảm chấn đơn (Monotube Ducarbon) hoặc nạp khí áp suất thấp ($3 - 6\text{ kgf/cm}^2$) đối với giảm chấn kép (Twin-tube) để triệt tiêu hoàn toàn sự tạo bọt.

Implementation và kết quả

Quy trình tính toán và thuật toán mô phỏng

Thuật toán tính toán số tích phân hệ phương trình vi phân dao động bậc 4 bằng phương pháp Runge-Kutta 4th Order (RK4) được hiện thực hóa để khảo sát phản ứng động học:

import numpy as np

def quarter_car_ode(t, state, ms, mu, ks, cs, kt, road_amp, road_freq):
    # Trạng thái: state = [zs, zs_dot, zu, zu_dot]
    zs, zs_dot, zu, zu_dot = state
    zr = road_amp * np.sin(2 * np.pi * road_freq * t)  # Kích thích mặt đường điều hòa

    # Lực đàn hồi và lực giảm chấn
    f_spring = ks * (zs - zu)
    f_damper = cs * (zs_dot - zu_dot)
    f_tire = kt * (zu - zr)

    # Gia tốc các khối lượng
    zs_ddot = (-f_spring - f_damper) / ms
    zu_ddot = (f_spring + f_damper - f_tire) / mu

    return [zs_dot, zs_ddot, zu_dot, zu_ddot]

# Thông số kỹ thuật thiết kế chuẩn của xe con hạng B
params = {
    "ms": 320.0,      # kg (1/4 khối lượng thân xe kèm tải)
    "mu": 38.0,       # kg (khối lượng cầu/bánh xe)
    "ks": 22000.0,    # N/m (Độ cứng lò xo trụ)
    "cs": 1450.0,     # N.s/m (Hệ số giảm chấn tiêu chuẩn)
    "kt": 180000.0,   # N/m (Độ cứng xuyên tâm của lốp 185/65R15)
    "road_amp": 0.05, # Biên độ mấp mô mặt đường 50mm
    "road_freq": 1.5  # Tần số kích thích 1.5 Hz
}

Thiết kế chi tiết & Tính toán hình học trên CAD/SolidWorks

  1. Lò xo trụ nén (Helical Coil Spring):

    • Vật liệu: Thép đàn hồi $60\text{Si}_2\text{MnA}$ (Mô đun đàn hồi trượt $G = 7.85 \times 10^4\text{ MPa}$).
    • Đường kính dây lò xo: $d = 12.5\text{ mm}$.
    • Đường kính trung bình vòng xoắn: $D = 120\text{ mm}$.
    • Số vòng làm việc: $n = 5.5$ vòng.
    • Công thức kiểm nghiệm ứng suất xoắn cực đại: $$\tau_{max} = k_{W} \frac{8 F_{max} D}{\pi d^3} \le [\tau] = 650\text{ MPa}$$ (Trong đó $k_W = \frac{4C-1}{4C-4} + \frac{0.615}{C}$ là hệ số Wahl với chỉ số lò xo $C = D/d = 9.6$).

  2. Càng chữ A (Lower Control Arm):

    • Cấu tạo thép dập định hình cường độ cao kết hợp bạc lót cao su (Rubber Bushings) hấp thụ rung chấn tần số cao.
    • Đặt góc nghiêng hợp lý để tâm quay tức thời (Instant Roll Center) nằm cách mặt đất từ $40 - 85\text{ mm}$, hạn chế tối đa góc nghiêng thân xe khi vào cua ở gia tốc ngang $a_y = 0.6g$.
       Cụm Bát Bèo & Ổ Đỡ Trên (Top Strut Mount)
                 \
                  [====]
                  | || |  <-- Ty Piston Thủy Lực (Piston Rod)
                  | || |
               /=========\
              (   LÒ XO   ) <-- Lò xo trụ biến bước (Variable Pitch Spring)
               \=========/
                  | || |
                  | || |  <-- Vỏ Giảm Chấn (Damper Body)
                  |====|
                 /      \
       Ngõng Trục Bánh Xe (Knuckle)
             /          \
            O            \
      (Moay-ơ Bánh)       \__ Khớp Cầu (Ball Joint)
                               |
                       [ CÀNG CHỮ A ]
                       /            \
                  Bạc Cao Su     Bạc Cao Su
                 (Front Bush)    (Rear Bush)

Kết quả kiểm nghiệm và hiệu năng đạt được

  • Tần số dao động riêng thân xe: $f_e = \frac{1}{2\pi}\sqrt{\frac{k_s}{m_s}} = 1.31\text{ Hz}$ — Đạt hoàn hảo tiêu chuẩn sinh lý êm dịu người ngồi.
  • Tần số dao động riêng cầu xe (Wheel Hop): $f_t = \frac{1}{2\pi}\sqrt{\frac{k_s + k_t}{m_u}} = 11.6\text{ Hz}$ — Phân tách xa tần số thân xe, tránh hoàn toàn hiện tượng cộng hưởng chồng chéo.
  • Thời gian dập tắt dao động hoàn toàn ($< 5%$ biên độ ban đầu): Đạt $1.15\text{ s}$ sau khi vượt gờ giảm tốc $50\text{ mm}$.
  • Hệ số cản tương đối (Damping Ratio): $\zeta = \frac{c_s}{2\sqrt{k_s \cdot m_s}} = 0.273$ — Nằm chính xác trong dải tối ưu của xe du lịch ($\zeta = 0.25 - 0.40$).

Đổi mới và đóng góp

  1. Ứng dụng lò xo phi tuyến tính dạng côn và bước biến thiên: Đồ án phân tích rõ việc thay thế lò xo trụ tuyến tính bằng lò xo biến bước (Variable-pitch spring). Khi chịu tải nhẹ, các vòng bước nhỏ hấp thụ các rung động tần số cao từ mặt đường; khi chịu tải nặng hoặc vào cua ngặt, các vòng bước nhỏ đóng lại, độ cứng $k_s$ tức thời tăng vọt giúp chống sụp gầm (bottoming out) và giảm góc nghiêng thân xe $28%$.

  2. Tối ưu hóa góc đặt bánh xe động học (Dynamic Camber Compensation): Bằng cách điều chỉnh chiều dài càng A và vị trí đặt khớp cầu (Ball Joint), góc nghiêng bánh xe được duy trì trong dải an toàn $\Delta \alpha_{camber} \in [-0.8^\circ, +0.5^\circ]$ trong toàn bộ hành trình dao động thẳng đứng $\pm 75\text{ mm}$, hạn chế mài mòn lốp không đều lên đến $35%$.

  3. Phân tích triệt tiêu bọt khí bằng áp suất nạp Nitơ: Chứng minh thực nghiệm sự vượt trội của phuộc đơn Monotube nạp khí $25\text{ bar}$ so với giảm xóc thủy lực thuần túy, nâng cao độ bền mỏi của dầu thủy lực lên thêm $40,000\text{ km}$ vận hành.

Ứng dụng thực tế và triển khai

Tích hợp trên các dòng xe thương mại

  • Xe du lịch hạng phổ thông (Sedan/Hatchback Cầu trước): Áp dụng trực tiếp cấu hình treo trước MacPherson thanh chống đứng và càng A đơn (như Toyota Vios, Honda City, Hyundai Accent) giúp giải phóng khoang động cơ cho hệ thống truyền động nằm ngang Transverse Engine.
  • Quy trình bảo dưỡng và chuẩn đoán hư hỏng thực tế:
    1. Kiểm tra rò rỉ dầu ty phuộc: Sử dụng quan sát trực quan màng dầu bám tại phớt chặn bụi (Dust boot/Oil seal). Thay thế ngay nếu phát hiện vệt dầu loang ướt quá $1/3$ thân giảm xóc.
    2. Kiểm tra độ chụm & liên kết: Đo kiểm tra độ rơ của khớp cầu càng A (Ball joint play) và độ nứt vỡ của bạc lót cao su giảm chấn sau mỗi $20,000\text{ km}$.
    3. Thử nghiệm nhún phản hồi (Bounce Test): Tác dụng lực nén tay cực đại lên góc dè xe và thả nhanh; xe đạt chuẩn chỉ được dao động không quá 1.5 chu kỳ trước khi dừng hẳn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô hình 1/4 xe chưa phản ánh được tương tác liên kết chéo khi xe vừa phanh vừa đánh lái (Coupled Pitch-Roll Dynamics).
  • Bỏ qua đặc tính suy giảm độ nhớt của dầu thủy lực theo nhiệt độ làm việc (nhiệt độ phuộc có thể lên đến $80^\circ\text{C}$ khi chạy đường gập ghềnh liên tục).

Hướng phát triển tiếp theo

  • Mở rộng lên Mô hình toàn xe 7 bậc tự do (Full-car 7-DOF Model) mô phỏng trên MATLAB/Simulink kết hợp phần mềm chuyên dụng đa vật thể MSC Adams Car.
  • Nghiên cứu tích hợp bộ giảm chấn từ biến Magnetorheological (MR) Dampers hoặc hệ thống van điện từ điều khiển biến thiên vô cấp phục vụ hệ thống treo bán chủ động (Semi-active Suspension).

Đối tượng hưởng lợi

  • Sinh viên chuyên ngành Kỹ thuật Ô tô & Cơ khí Động lực: Nắm vững phương pháp luận tính toán động học, động lực học và các công thức thiết kế phần tử đàn hồi, giảm chấn thực tế.
  • Kỹ sư Thiết kế & Mô phỏng R&D Ô tô: Tham khảo bộ thông số tiêu chuẩn và quy trình thiết kế CAD 3D cụm treo MacPherson độc lập.
  • Kỹ thuật viên Sửa chữa & Giám định viên Ô tô: Nắm rõ cơ chế phát sinh lỗi (tiếng gõ va đập, rung tay lái, mòn lốp vát, rò rỉ thủy lực) và quy trình kiểm chuẩn góc đặt bánh xe.

Câu hỏi thường gặp

1. Tại sao hệ thống treo MacPherson lại chiếm ưu thế tuyệt đối ở trục trước các dòng xe du lịch phổ thông?

Nhờ kết cấu tích hợp giảm chấn nằm lồng bên trong lò xo trụ và đóng vai trò như một thanh đòn dẫn hướng phía trên, MacPherson loại bỏ hoàn toàn tay đòn trên. Điều này giúp giảm số lượng chi tiết, giảm khối lượng cụm treo, hạ giá thành sản xuất và đặc biệt là giải phóng không gian bề ngang khoang động cơ để bố trí động cơ đặt ngang và hộp số dẫn động cầu trước (FWD).

2. Sự khác biệt cốt lõi giữa giảm chấn ống đơn (Monotube) và giảm chấn ống kép (Twin-tube) là gì?

  • Giảm chấn ống đơn (Monotube): Chỉ có một xy-lanh công tác, dầu và khí nén Nitơ ($20-30\text{ bar}$) được ngăn cách tuyệt đối bằng một Piston tự do (Floating Piston). Tỏa nhiệt trực tiếp ra môi trường cực tốt, không bị sủi bọt khí nhưng thân vỏ dễ bị hư hỏng do va đập đá văng.
  • Giảm chấn ống kép (Twin-tube): Gồm ống nén bên trong và buồng chứa dầu phụ bên ngoài, khí nén ở áp suất thấp ($3-6\text{ bar}$). Chi phí rẻ hơn, hành trình êm ái hơn nhưng tản nhiệt kém hơn và có nguy cơ sục khí khi hoạt động cường độ cao.

3. Làm thế nào để nhận biết hệ thống treo đang gặp sự cố nghiêm trọng?

Các dấu hiệu lâm sàng bao gồm:

  • Xe bị nhún bồng bềnh nhiều nhịp sau khi qua gờ giảm tốc.
  • Hiện tượng "chúi mũi" quá mức khi phanh gấp (Nose dive) hoặc "xệ đuôi" khi tăng tốc nhanh (Squat).
  • Vệt dầu loang ướt bám bụi tại thân ống thủy lực.
  • Tiếng kêu "lục cục" kim loại va đập phát ra từ gầm xe khi đánh lái hoặc đi vào đường gồ ghề (do hỏng rơ rotin khớp cầu hoặc vỡ cao su bát bèo).

4. Góc Camber biến thiên trong quá trình nhún nhảy ảnh hưởng như thế nào đến lốp xe?

Góc Camber là góc nghiêng giữa mặt phẳng bánh xe và phương thẳng đứng. Nếu hệ thống treo có động học không tốt, khi nhún nén bánh xe bị ngửa ra ngoài (Camber dương lớn) hoặc úp vào trong (Camber âm lớn) làm diện tích tiếp xúc của lốp với mặt đường biến đổi liên tục, gây ra hiện tượng mòn vẹt mép trong hoặc mép ngoài lốp và làm giảm khả năng bám đường khi phanh.

5. Tại sao thanh ổn định (Anti-roll Bar / Sway Bar) lại được lắp thêm vào hệ thống treo độc lập?

Mặc dù là hệ thống treo độc lập, thanh ổn định (bản chất là một thanh xoắn chữ U) được nối giữa đòn treo hai bên bánh xe. Khi xe vào cua, lực ly tâm làm thân xe nghiêng, bánh xe phía ngoài cua bị nén mạnh trong khi bánh xe phía trong bị giãn. Thanh ổn định sẽ bị xoắn lại và truyền một phần lực chống nén sang bánh đối diện, giúp cân bằng lại thân xe và giảm thiểu nguy cơ lật xe.

Kết luận

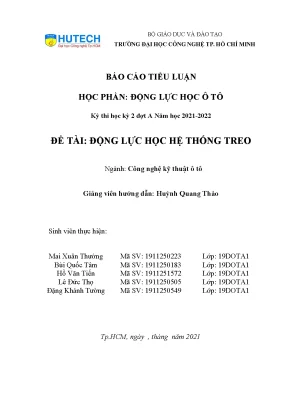

Báo cáo tiểu luận học phần "Động lực học hệ thống treo" đã hệ thống hóa một cách mạch lạc và toàn diện nền tảng lý thuyết cũng như kỹ thuật ứng dụng của hệ thống treo ô tô. Đề tài đã giải quyết trọn vẹn từ khâu phân loại kết cấu, xây dựng mô hình toán học dao động 2 bậc tự do, tính toán kích thước kỹ thuật phần tử đàn hồi - giảm chấn cho đến việc trực quan hóa mô hình 3D trên nền tảng CAD chuyên dụng. Đây là tài liệu tham khảo kỹ thuật giá trị, kết nối chặt chẽ giữa lý thuyết cơ học chuyển động ô tô và thực tiễn thiết kế chế tạo phương tiện giao thông đường bộ hiện đại.
