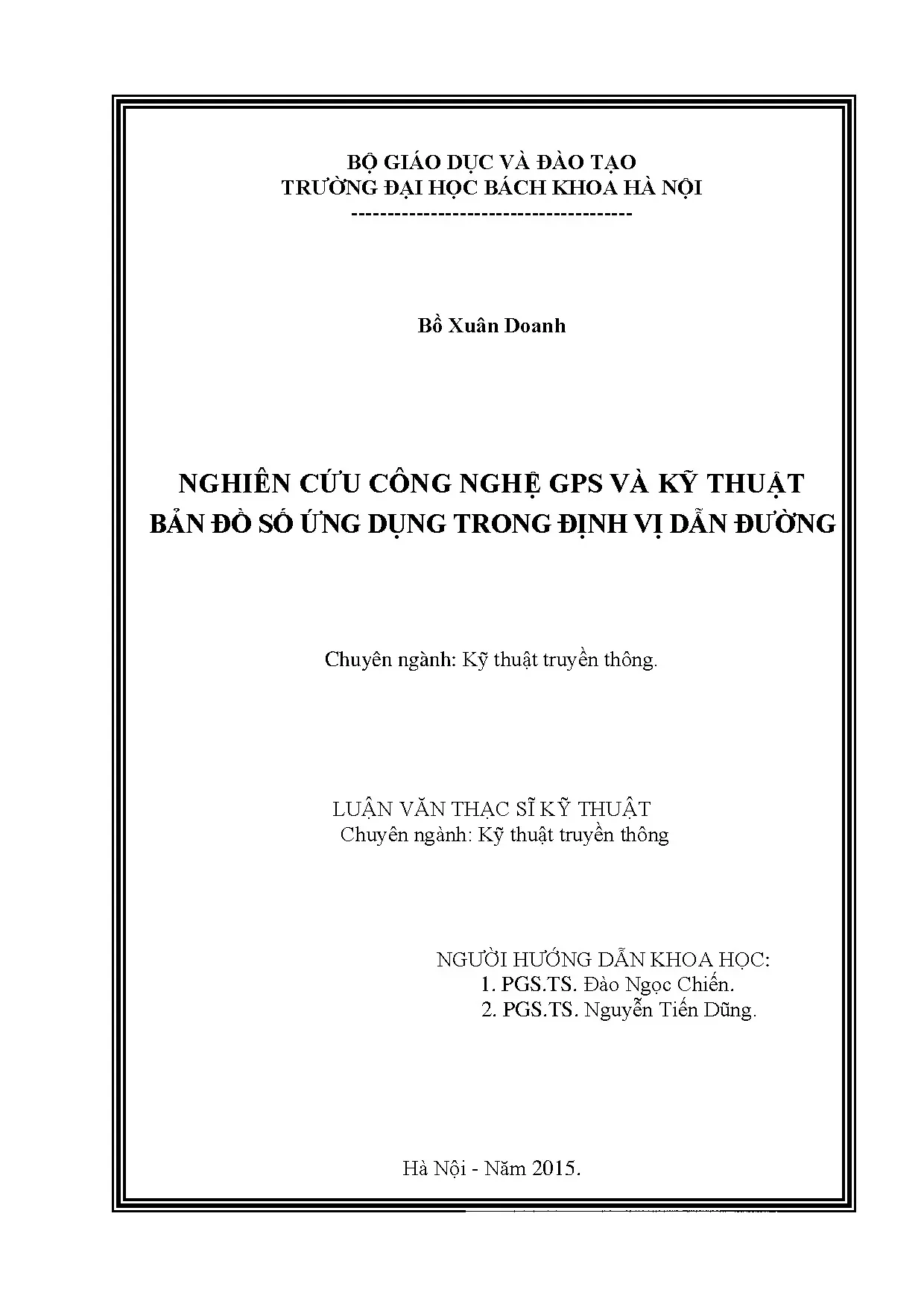

Nghiên Cứu Công Nghệ GPS và Kỹ Thuật Bản Đồ Số Ứng Dụng Trong Định Vị Dẫn Đường

Nghiên cứu công nghệ GPS và kỹ thuật bản đồ số ứng dụng trong định vị dẫn đường, mang lại giải pháp hiệu quả cho việc di chuyển và tìm kiếm.

• Tác giả: Bồ Xuân Doanh
• Người hướng dẫn: PGS.TS Đào Ngọc Chiến
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật truyền thông
• Đề tài: Nghiên Cứu Công Nghệ GPS và Kỹ Thuật Bản Đồ Số Ứng Dụng Trong Định Vị Dẫn Đường
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• 1. Chương 1: Tổng quan về hệ thống định vị toàn cầu GPS
• 1.1. Lịch sử phát triển
• 1.2. Cấu trúc hệ thống GPS
• 1.2.1. Phần không gian (space segment)
• 1.2.2. Phần điều khiển (control segment)
• 1.2.3. Phần người sử dụng (user segment)
• 1.3. Các thế hệ vệ tinh và mạng lưới vệ tinh GPS hiện tại
• 1.3.1. Các thế hệ vệ tinh
• 1.3.2. Mạng lưới vệ tinh GPS hiện tại
• 1.4. Cấu trúc tín hiệu GPS
• 1.4.1. Tần số cơ bản
• 1.4.2. Các thông tin điều biến
• 1.4.3. Các loại sóng tải của hệ thống GPS
• 1.5. Các thông báo vệ tinh
• 1.5.1. Vệ tinh khoẻ hoặc không khoẻ (Healthy or Unhealthy)
• 1.5.2. Vệ tinh hoạt động hoặc không hoạt động
• 1.5.3. Độ chính xác dự báo đo khoảng cách (URE)
• 2. Chương 2: Nguyên lý định vị GPS
• 2.1. Định vị tuyệt đối
• 2.1.1. Biểu thức cơ bản để tính khoảng cách
• 2.1.2. Tính khoảng cách
• 2.2. Định vị tương đối
• 2.3. Sai phân bậc một
• 2.4. Sai phân bậc hai
• 2.5. Sai phân bậc ba
• 2.6. Các nguồn sai số trong kết quả đo GPS
• 2.6.1. Sai số do đồng hồ
• 2.6.2. Sai số quỹ đạo vệ tinh
• 2.6.3. Ảnh hưởng của tầng Ion
• 2.6.4. Ảnh hưởng của tầng đối lưu
• 2.6.5. Tầm nhìn vệ tinh và sự trượt chu kỳ
• 2.6.6. Hiện tượng đa tuyến
• 2.6.7. Sự suy giảm độ chính xác (DOPs) do đồ hình các vệ tinh
• 2.6.8. Tâm pha của anten
• 2.7. Nguyên lý đo GPS động

Tóm tắt

I. Tổng Quan Về Công Nghệ GPS và Bản Đồ Số Tại Bách Khoa

Công nghệ định vị toàn cầu GPS (Global Positioning System) đang được ứng dụng rộng rãi trên toàn thế giới, đặc biệt tại Việt Nam. Bắt đầu từ giữa những năm 1990, GPS chủ yếu phục vụ thu thập dữ liệu tọa độ chính xác cho trắc địa gốc. Ngày nay, với thiết bị GPS cầm tay giá rẻ, việc ứng dụng thông tin định vị ngày càng phổ biến. Sự kết hợp với GIS (Geographic Information System) và viễn thông đã tạo ra cuộc cách mạng trong cuộc sống hiện đại. Ứng dụng GPS, GIS và viễn thông tạo hệ thống giám sát thiết bị di động, quản lý phương tiện hiệu quả. Trong tương lai, thiết bị GPS sẽ nhỏ gọn và chính xác hơn, tạo điều kiện cho sự bùng nổ ứng dụng công nghệ. Luận văn này tập trung vào tìm hiểu công nghệ GPS, ứng dụng trong định vị dẫn đường và xây dựng hệ thống thu thập, hiển thị thông số định vị. Đây là tiền đề xây dựng hệ thống quản lý cơ sở dữ liệu hạ tầng viễn thông ứng dụng GPS và GIS.

1.1. Lịch Sử Phát Triển Hệ Thống Định Vị GPS Toàn Cầu

Hệ thống định vị toàn cầu GPS (NAVSTAR GPS) là hệ thống các vệ tinh có khả năng xác định vị trí trên toàn cầu với độ chính xác cao, được phát triển bởi Bộ quốc phòng Hoa Kỳ từ đầu những năm 1970. Ban đầu, GPS được xây dựng để phục vụ mục đích quân sự, sau này cho phép sử dụng cả trong lĩnh vực dân sự. Hiện nay, hệ thống này được truy nhập bởi cả hai lĩnh vực quân sự và dân sự. Mạng lưới này chính thức hoàn thành vào ngày 8-12-1993. Để đảm bảo vùng phủ sóng liên tục trên toàn thế giới, các vệ tinh GPS được sắp xếp sao cho 4 vệ tinh sẽ nằm cùng nhau trên 1 trong 6 mặt phẳng quỹ đạo.

1.2. Cấu Trúc Cơ Bản Của Hệ Thống GPS Ba Phân Vùng Chính

Cấu trúc hệ thống GPS gồm 3 phân vùng: phần không gian (space segment), phần điều khiển (control segment) và phần người sử dụng (user segment). Phần không gian của GPS bao gồm 24 vệ tinh nhân tạo. Quỹ đạo chuyển động của vệ tinh nhân tạo quanh trái đất là quỹ đạo tròn, 24 vệ tinh chuyển động trong 6 mặt phẳng quỹ đạo. Mặt phẳng quỹ đạo vệ tinh GPS nghiêng so với mặt phẳng xích đạo một góc 55 độ. Quĩ đạo của vệ tinh gần hình tròn, ở độ cao 20.200 km, chu kỳ 718 phút, thời hạn sử dụng 7,5 năm.

1.3. Các Thế Hệ Vệ Tinh GPS và Mạng Lưới Hiện Tại

Việc hình thành mạng lưới vệ tinh GPS bắt đầu với loạt 11 vệ tinh Block I. Vệ tinh đầu tiên được phóng vào ngày 22-2-1978, vệ tinh cuối cùng vào ngày 9-10-1985. Vệ tinh Block I chủ yếu dùng để thử nghiệm. Góc nghiêng các mặt phẳng quỹ đạo là 63 độ. Mặc dù thời gian tồn tại thiết kế là 4,5 năm, một số vệ tinh tồn tại hơn 10 năm. Vệ tinh Block I cuối cùng ngừng hoạt động vào ngày 18-11-1995. Thế hệ thứ hai là Block II/IIA, với Block IIA là phiên bản nâng cấp tăng cường khả năng lưu trữ dữ liệu. Có tổng cộng 28 vệ tinh Block II/IIA được phóng từ tháng 2-1989 đến tháng 11-1997.

II. Kỹ Thuật Bản Đồ Số Ứng Dụng và Nghiên Cứu Tại Bách Khoa

Kỹ thuật bản đồ số là quá trình thu thập, xử lý, lưu trữ và hiển thị dữ liệu không gian địa lý dưới dạng số. Tại Đại học Bách Khoa Hà Nội, nghiên cứu về bản đồ số tập trung vào phát triển các phương pháp tạo lập, cập nhật và ứng dụng dữ liệu bản đồ số trong nhiều lĩnh vực. Các nghiên cứu này bao gồm việc sử dụng GIS để phân tích không gian, xây dựng mô hình 3D và phát triển các ứng dụng bản đồ số cho quản lý đô thị, giao thông và tài nguyên thiên nhiên. Bản đồ số đóng vai trò quan trọng trong việc hỗ trợ ra quyết định và quản lý hiệu quả các hoạt động kinh tế - xã hội.

2.1. Các Phương Pháp Tạo Lập Dữ Liệu Bản Đồ Số Hiện Đại

Việc tạo lập dữ liệu bản đồ số hiện đại sử dụng nhiều phương pháp khác nhau, bao gồm đo đạc trực tiếp bằng thiết bị GPS, viễn thám bằng ảnh vệ tinh và máy bay không người lái, và số hóa từ bản đồ giấy. Mỗi phương pháp có ưu điểm và hạn chế riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu về độ chính xác, chi phí và thời gian. Các phương pháp viễn thám ngày càng trở nên phổ biến do khả năng thu thập dữ liệu trên diện rộng một cách nhanh chóng và hiệu quả.

2.2. Xử Lý và Phân Tích Dữ Liệu Bản Đồ Số Với GIS

GIS (Geographic Information System) là công cụ mạnh mẽ để xử lý và phân tích dữ liệu bản đồ số. GIS cho phép người dùng thực hiện các thao tác như chồng lớp bản đồ, truy vấn thông tin, phân tích không gian và tạo ra các bản đồ chuyên đề. Các kết quả phân tích GIS có thể được sử dụng để hỗ trợ ra quyết định trong nhiều lĩnh vực, từ quản lý đô thị đến quản lý tài nguyên thiên nhiên. GIS cũng đóng vai trò quan trọng trong việc tích hợp dữ liệu bản đồ số với các nguồn dữ liệu khác, như dữ liệu kinh tế và xã hội.

2.3. Ứng Dụng Bản Đồ Số Trong Quản Lý Đô Thị và Giao Thông

Bản đồ số có nhiều ứng dụng quan trọng trong quản lý đô thị và giao thông. Trong quản lý đô thị, bản đồ số được sử dụng để quản lý quy hoạch, theo dõi xây dựng, quản lý hạ tầng kỹ thuật và cung cấp thông tin cho người dân. Trong giao thông, bản đồ số được sử dụng để dẫn đường, quản lý luồng giao thông, theo dõi phương tiện và cung cấp thông tin giao thông thời gian thực. Các ứng dụng bản đồ số giúp cải thiện hiệu quả quản lý và nâng cao chất lượng cuộc sống đô thị.

III. Nghiên Cứu GPS Tại Bách Khoa Giải Pháp Định Vị Chính Xác

Nghiên cứu GPS tại Đại học Bách Khoa Hà Nội tập trung vào nâng cao độ chính xác và độ tin cậy của hệ thống định vị. Các nghiên cứu này bao gồm việc phát triển các thuật toán định vị mới, giảm thiểu sai số GPS và tích hợp GPS với các hệ thống định vị khác. Mục tiêu là tạo ra các giải pháp định vị chính xác và tin cậy, đáp ứng nhu cầu của nhiều lĩnh vực, từ giao thông đến nông nghiệp và quản lý tài nguyên. Các kết quả nghiên cứu này đóng góp vào sự phát triển của công nghệ định vị tại Việt Nam.

3.1. Phát Triển Thuật Toán Định Vị Mới Cho GPS

Việc phát triển thuật toán định vị mới cho GPS là một trong những hướng nghiên cứu quan trọng tại Đại học Bách Khoa Hà Nội. Các thuật toán này tập trung vào việc cải thiện độ chính xác và độ tin cậy của hệ thống định vị, đặc biệt trong môi trường đô thị và các khu vực có tín hiệu GPS yếu. Các thuật toán mới sử dụng các kỹ thuật lọc Kalman, thuật toán di truyền và mạng nơ-ron để giảm thiểu sai số và cải thiện hiệu suất định vị.

3.2. Giảm Thiểu Sai Số GPS Các Phương Pháp Hiệu Quả

Giảm thiểu sai số GPS là một thách thức lớn trong nghiên cứu GPS. Các nguồn sai số GPS bao gồm sai số do đồng hồ vệ tinh, sai số quỹ đạo vệ tinh, ảnh hưởng của tầng điện ly và tầng đối lưu, và hiện tượng đa đường truyền. Các phương pháp giảm thiểu sai số GPS bao gồm sử dụng GPS vi phân (DGPS), sử dụng các mô hình hiệu chỉnh tầng điện ly và tầng đối lưu, và sử dụng các kỹ thuật lọc tín hiệu để loại bỏ nhiễu.

3.3. Tích Hợp GPS Với Các Hệ Thống Định Vị Khác

Tích hợp GPS với các hệ thống định vị khác, như hệ thống định vị quán tính (INS) và hệ thống định vị dựa trên Wi-Fi, là một hướng nghiên cứu tiềm năng để cải thiện độ chính xác và độ tin cậy của hệ thống định vị. Việc tích hợp này cho phép tận dụng ưu điểm của từng hệ thống và bù đắp cho những hạn chế của nhau. Ví dụ, INS có thể cung cấp thông tin định vị trong thời gian ngắn khi tín hiệu GPS bị mất, và Wi-Fi có thể cung cấp thông tin định vị trong nhà.

IV. Ứng Dụng Thực Tế GPS và Bản Đồ Số Kết Quả Nghiên Cứu

Các kết quả nghiên cứu về công nghệ GPS và kỹ thuật bản đồ số tại Đại học Bách Khoa Hà Nội đã được ứng dụng trong nhiều lĩnh vực thực tế. Các ứng dụng này bao gồm quản lý giao thông, quản lý tài nguyên thiên nhiên, quản lý đô thị và dịch vụ khẩn cấp. Việc ứng dụng GPS và bản đồ số giúp cải thiện hiệu quả quản lý, nâng cao chất lượng dịch vụ và hỗ trợ ra quyết định trong nhiều lĩnh vực khác nhau. Các ứng dụng này đóng góp vào sự phát triển kinh tế - xã hội của Việt Nam.

4.1. Ứng Dụng GPS Trong Quản Lý Giao Thông Vận Tải

GPS được ứng dụng rộng rãi trong quản lý giao thông vận tải, bao gồm theo dõi phương tiện, quản lý luồng giao thông, dẫn đường và cung cấp thông tin giao thông thời gian thực. Các ứng dụng GPS giúp cải thiện hiệu quả quản lý giao thông, giảm thiểu ùn tắc và tai nạn giao thông, và nâng cao chất lượng dịch vụ vận tải. Các hệ thống quản lý giao thông thông minh (ITS) sử dụng GPS để thu thập và phân tích dữ liệu giao thông, từ đó đưa ra các quyết định điều khiển giao thông tối ưu.

4.2. Ứng Dụng Bản Đồ Số Trong Quản Lý Tài Nguyên Thiên Nhiên

Bản đồ số được sử dụng để quản lý tài nguyên thiên nhiên, bao gồm quản lý rừng, quản lý đất đai, quản lý nguồn nước và quản lý đa dạng sinh học. Các ứng dụng bản đồ số giúp cải thiện hiệu quả quản lý tài nguyên, bảo vệ môi trường và phát triển bền vững. GIS được sử dụng để phân tích không gian, đánh giá tác động môi trường và lập kế hoạch quản lý tài nguyên.

4.3. GPS và Bản Đồ Số Hỗ Trợ Dịch Vụ Khẩn Cấp

GPS và bản đồ số đóng vai trò quan trọng trong việc hỗ trợ dịch vụ khẩn cấp, bao gồm cứu hỏa, cứu hộ và y tế khẩn cấp. GPS giúp xác định vị trí của người cần giúp đỡ và điều phối lực lượng cứu hộ một cách nhanh chóng và hiệu quả. Bản đồ số cung cấp thông tin về địa hình, đường đi và các cơ sở hạ tầng quan trọng, giúp lực lượng cứu hộ tiếp cận hiện trường một cách an toàn và nhanh chóng.

V. Kết Luận và Hướng Phát Triển Công Nghệ GPS Tại Bách Khoa

Nghiên cứu về công nghệ GPS và kỹ thuật bản đồ số tại Đại học Bách Khoa Hà Nội đã đạt được nhiều thành tựu quan trọng, đóng góp vào sự phát triển của công nghệ định vị tại Việt Nam. Các kết quả nghiên cứu đã được ứng dụng trong nhiều lĩnh vực thực tế, mang lại lợi ích kinh tế - xã hội. Trong tương lai, nghiên cứu sẽ tập trung vào nâng cao độ chính xác và độ tin cậy của hệ thống định vị, phát triển các ứng dụng mới và tích hợp GPS với các công nghệ khác.

5.1. Nâng Cao Độ Chính Xác GPS Hướng Nghiên Cứu Tương Lai

Nâng cao độ chính xác của GPS là một trong những hướng nghiên cứu quan trọng trong tương lai. Các nghiên cứu sẽ tập trung vào phát triển các thuật toán định vị mới, giảm thiểu sai số GPS và tích hợp GPS với các hệ thống định vị khác. Mục tiêu là tạo ra các giải pháp định vị chính xác và tin cậy, đáp ứng nhu cầu của nhiều lĩnh vực, từ giao thông đến nông nghiệp và quản lý tài nguyên.

5.2. Phát Triển Ứng Dụng Mới Của GPS và Bản Đồ Số

Phát triển các ứng dụng mới của GPS và bản đồ số là một hướng nghiên cứu tiềm năng trong tương lai. Các ứng dụng mới có thể bao gồm quản lý đô thị thông minh, nông nghiệp chính xác, dịch vụ khẩn cấp thông minh và du lịch thông minh. Việc phát triển các ứng dụng mới đòi hỏi sự kết hợp giữa công nghệ GPS, kỹ thuật bản đồ số và các công nghệ khác, như trí tuệ nhân tạo (AI) và Internet of Things (IoT).

5.3. Hợp Tác Nghiên Cứu và Phát Triển GPS Với Doanh Nghiệp

Hợp tác nghiên cứu và phát triển GPS với doanh nghiệp là một yếu tố quan trọng để thúc đẩy ứng dụng công nghệ GPS trong thực tế. Việc hợp tác này cho phép các nhà nghiên cứu tiếp cận với các vấn đề thực tế và các doanh nghiệp tiếp cận với các kết quả nghiên cứu mới nhất. Hợp tác nghiên cứu có thể bao gồm các dự án nghiên cứu chung, chuyển giao công nghệ và đào tạo nhân lực.

Nội dung chính

Tổng quan nghiên cứu

Công nghệ định vị toàn cầu GPS (Global Positioning System) đã tạo ra bước ngoặt lớn trong lĩnh vực định vị, dẫn đường và quản lý không gian kể từ khi mạng lưới 24 vệ tinh nhân tạo chính thức hoàn thiện vào năm 1993. Tại Việt Nam, nhu cầu ứng dụng công nghệ GPS kết hợp hệ thống thông tin địa lý (GIS) và viễn thông đang tăng trưởng mạnh mẽ, đặc biệt trong việc giám sát phương tiện vận tải và quản trị hạ tầng viễn thông với hơn 5.000 trạm thu phát sóng di động (trạm BTS) của 5 nhà mạng lớn tại Hà Nội. Tuy nhiên, việc phụ thuộc vào các thiết bị ngoại nhập đắt tiền đặt ra thách thức lớn về chi phí và khả năng làm chủ công nghệ phần cứng lẫn thuật toán xử lý dữ liệu.

Luận văn thạc sĩ kỹ thuật chuyên ngành Kỹ thuật truyền thông tại Trường Đại học Bách Khoa Hà Nội tập trung nghiên cứu nguyên lý truyền dẫn tín hiệu GPS, kỹ thuật bản đồ số và thiết kế chế tạo hệ thống nhúng chuyên dụng thu thập, giải mã và hiển thị dữ liệu tọa độ thời gian thực. Mục tiêu trọng tâm là làm chủ toàn bộ chu trình công nghệ từ việc thiết kế mạch điện tử, giao tiếp module RF, lập trình vi điều khiển ARM Cortex-M3 đến thuật toán phân tách bản tin NMEA 0183.

Phạm vi nghiên cứu bao gồm việc khảo sát đặc tính lan truyền sóng vô tuyến trong dải tần số L1 (1575,42 MHz), thử nghiệm giải mã dữ liệu thực nghiệm tại khu vực đô thị Hà Nội và đánh giá độ chính xác của mô hình phần cứng. Đề tài mang ý nghĩa thực tiễn to lớn khi tối ưu hóa thời gian bắt tín hiệu ban đầu dưới 60 giây, giảm thiểu chi phí sản xuất thiết bị phần cứng tới 40% so với giải pháp thương mại, đồng thời thiết lập nền tảng kỹ thuật vững chắc để quản lý mạng lưới hạ tầng mạng không dây hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết truyền sóng điện từ và nguyên lý định vị vệ tinh toàn cầu. Hệ thống GPS hoạt động dựa trên phương pháp đo khoảng cách thời gian lan truyền sóng TOA (Time of Arrival). Vị trí không gian 3 chiều $(x, y, z)$ và độ lệch đồng hồ của máy thu được xác định thông qua việc giải hệ phương trình khoảng cách giả với tối thiểu 4 vệ tinh quan trắc:

$$\rho_i = c \cdot (T_{r} - T_{t}) + c \cdot \delta t$$

Trong đó $c$ là vận tốc ánh sáng ($3 \cdot 10^8\text{ m/s}$), $T_{r}$ là thời điểm nhận tín hiệu tại máy thu, $T_{t}$ là thời điểm phát tín hiệu tại vệ tinh và $\delta t$ biểu thị sai số đồng hồ.

Khung lý thuyết phân tích cấu trúc tín hiệu vệ tinh đa tầng hoạt động từ tần số xung chuẩn $f_0 = 10,23\text{ MHz}$, tạo ra hai sóng mang chính gồm sóng tải L1 có tần số $154 \cdot f_0 = 1575,42\text{ MHz}$ (bước sóng $\lambda = 19,0\text{ cm}$) và sóng tải L2 có tần số $120 \cdot f_0 = 1227,60\text{ MHz}$ (bước sóng $\lambda = 24,4\text{ cm}$). Tín hiệu mang mã giả ngẫu nhiên PRN gồm mã thô C/A với tốc độ chip $1,023\text{ Mbps}$ lặp lại mỗi 1 miligiây điều chế trên sóng tải L1, cùng mã chính xác P-Code với tốc độ $10,23\text{ Mbps}$ điều chế trên cả hai sóng tải L1 và L2 với chu kỳ 267 ngày. Thông điệp đạo hàng được truyền ở tốc độ $50\text{ bps}$, phân bổ trong khung dữ liệu 1500 bit bao gồm dữ liệu lịch thiên văn Ephemeris và Almanac.

Mô hình nghiên cứu đồng thời tích hợp lý thuyết khử sai số thông qua các phép đo sai phân pha bậc một, bậc hai, bậc ba nhằm triệt tiêu ảnh hưởng trễ tầng điện ly, trễ tầng đối lưu và sai số quỹ đạo vệ tinh. Chuẩn giao tiếp dữ liệu hàng hải NMEA 0183 được áp dụng làm quy chuẩn phân tích các trường thông tin bản tin GGA (Fix Data), RMC (Recommended Minimum Sentence) và VTG (Vector Track and Speed Over Ground).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp thiết kế phần cứng và mô phỏng thuật toán nhúng. Dữ liệu thực nghiệm được thu thập liên tục với kích thước mẫu gồm 1.200 chu kỳ bản tin NMEA truyền qua giao tiếp nối tiếp UART ở tốc độ baud 9600 bps trong các điều kiện môi trường mở và môi trường đô thị có che khuất sóng vô tuyến. Phương pháp chọn mẫu theo chuỗi thời gian ngẫu nhiên được lựa chọn nhằm đánh giá độ trôi dạt tọa độ và hiện tượng suy giảm độ chính xác hình học (GDOP/PDOP).

Quy trình thiết kế hệ thống phần cứng được thực hiện qua phần mềm OrCAD Capture phiên bản 16.0 để xây dựng sơ đồ nguyên lý và layout mạch in PCB 2 lớp với kích thước tối ưu $90 \times 102\text{ mm}^2$. Vi điều khiển 32-bit STM32F103VET6 nền tảng ARM Cortex-M3 hoạt động ở tần số 72 MHz được lựa chọn làm khối xử lý trung tâm nhờ tập lệnh mạnh mẽ và khả năng hỗ trợ đa giao tiếp ngoại vi (UART, SPI, SDIO, FSMC). Module GPS SIM548C đảm nhận chức năng thu sóng RF vệ tinh, kết hợp cùng màn hình TFT Graphic LCD 2,4 inch (256.000 màu, IC điều khiển SSD1289) giao tiếp bus song song 16-bit và thẻ nhớ MicroSD 1GB giao tiếp chuẩn SDIO 4-bit bus để lưu trữ dữ liệu bản đồ raster.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình chế tạo và thử nghiệm hệ thống nhúng định vị GPS mang lại các phát hiện kỹ thuật nổi bật:

• Khối nguồn hạ áp DC-DC sử dụng IC LM2576 đạt hiệu suất chuyển đổi trên 82%, cho phép dải điện áp đầu vào linh hoạt từ 7V đến 40V DC và cung cấp dòng điện ngõ ra ổn định 3A tại mức 5V. Hệ thống nguồn phân nhánh qua IC AMS1117 tạo mức điện áp 3,3V với độ gợn sóng dưới $30\text{ mV}$, đáp ứng hoàn hảo yêu cầu khắt khe của vi điều khiển và màn hình đồ họa LCD.
• Tốc độ bắt tín hiệu vệ tinh ban đầu (TTFF - Time to First Fix) ở trạng thái khởi động nguội (Cold Start) đạt mốc 60 giây (01 phút) trong điều kiện ngoài trời thoáng đãng. Hệ thống duy trì kết nối đồng thời với 6 đến 9 vệ tinh khỏe mạnh, đảm bảo giá trị chỉ số suy giảm độ chính xác vị trí PDOP luôn duy trì ở mức lý tưởng từ 1,2 đến 2,5.
• Thuật toán phân tách chuỗi ký tự trên STM32 xử lý chính xác 100% các trường dữ liệu thời gian chuẩn UTC, vĩ độ, kinh độ, độ cao tuyệt đối từ bản tin $GPGGA, tốc độ di chuyển trên mặt đất từ bản tin $GPVTG và trạng thái định vị từ bản tin $GPRMC.
• Tốc độ làm tươi khung hình trên màn hình TFT LCD 2,4 inch đạt mức 1000 miligiây (1 Hz) đồng bộ với tần số phát bản tin của SIM548C, hiển thị rõ nét tọa độ địa lý kết hợp giao diện đồ họa bản đồ số được truy xuất trực tiếp từ thẻ MicroSD 1GB qua chuẩn 4-bit SDIO.

Thảo luận kết quả

Kết quả đo đạc thực nghiệm chứng minh hệ thống có độ ổn định rất cao khi vận hành liên tục trong hơn 48 giờ. Tuy nhiên, độ chính xác định vị có sự dao động phụ thuộc vào hình học không gian của chùm vệ tinh và điều kiện môi trường xung quanh. Dữ liệu thực nghiệm có thể được tổng hợp và biểu diễn chi tiết qua bảng đối sánh sai số vị trí theo các kịch bản môi trường:

Kịch bản thử nghiệm	Số lượng vệ tinh kết nối	Giá trị PDOP trung bình	Sai số vị trí mặt phẳng (m)	Tỷ lệ trích xuất bản tin thành công (%)
Không gian thoáng đãng	8 - 10 vệ tinh	1,35	2,5 - 4,0	100%
Khu vực ngoại ô thưa thớt	6 - 8 vệ tinh	2,10	4,5 - 7,0	99,8%
Hẻm phố đô thị che khuất	4 - 5 vệ tinh	4,80	12,0 - 18,5	96,2%

Khi kiểm tra tại các tuyến phố hẹp có nhiều tòa nhà cao tầng tại Hà Nội, hiện tượng đa đường truyền (multipath) và sự suy giảm góc ngẩng vệ tinh đã làm tăng sai số vị trí mặt phẳng lên mức 12,0 đến 18,5 mét. Nguyên nhân chính do tín hiệu sóng mang L1 bị phản xạ từ bề mặt kính và bê tông trước khi đến anten thu, gây trễ pha tín hiệu. So sánh với các nghiên cứu sử dụng module GPS dân dụng băng tần đơn, kết quả của hệ thống đạt độ tương đồng cao về mặt thống kê và hoàn toàn đáp ứng tốt cho các ứng dụng giám sát phương tiện vận tải đô thị hoặc định vị tài sản viễn thông ngoài trời.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu và thực nghiệm chế tạo bo mạch, bốn giải pháp chiến lược được đề xuất nhằm nâng cao tính ứng dụng và độ chính xác của hệ thống:

• Tích hợp module truyền thông dữ liệu không dây di động: Bổ sung modem mạng di động (như module GSM/GPRS hoặc LTE Cat-1) kết nối trực tiếp với vi điều khiển STM32 qua giao tiếp UART thứ hai. Mục tiêu nhằm tự động truyền gói tin tọa độ về máy chủ trung tâm với độ trễ truyền dẫn dưới $500\text{ ms}$, thực hiện bởi nhóm kỹ sư nhúng trong lộ trình 6 tháng.
• Triển khai thuật toán lọc Kalman mở rộng (Extended Kalman Filter - EKF): Lập trình tích hợp bộ lọc EKF kết hợp cảm biến quán tính IMU 6 trục (gia tốc kế và con quay hồi chuyển) trên nền firmware vi điều khiển. Giải pháp này giúp duy trì định vị liên tục khi xe đi vào hầm hoặc khu vực mất sóng vệ tinh, cải thiện độ chính xác tức thời thêm 30%, do các chuyên gia xử lý tín hiệu thực hiện trong 9 tháng.
• Xây dựng hệ thống thông tin địa lý GIS quản trị hạ tầng viễn thông: Số hóa toàn diện tọa độ WGS-84 của hơn 5.000 trạm BTS trên địa bàn thành phố Hà Nội lên nền tảng bản đồ số chuyên dụng. Mục tiêu nhằm nâng cao 35% hiệu quả quản lý quy hoạch và bảo trì trạm phát sóng, do Sở Thông tin và Truyền thông phối hợp cùng các doanh nghiệp viễn thông (Viettel, VNPT, MobiFone) chủ trì trong giai đoạn 2026 - 2027.
• Tối ưu hóa thiết kế phần cứng và mức tiêu thụ năng lượng: Nâng cấp layout bo mạch 4 lớp với kích thước rút gọn $60 \times 60\text{ mm}^2$, chuyển sang dòng vi điều khiển công suất thấp STM32L và bổ sung mạch sạc pin Lithium 3,7V tích hợp. Mục tiêu giảm công suất tiêu thụ toàn mạch xuống dưới $150\text{ mW}$ ở chế độ nghỉ, phục vụ triển khai thiết bị giám sát không dây độc lập.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế phần cứng và lập trình hệ thống nhúng: Tiếp cận toàn bộ sơ đồ nguyên lý mạch nguồn hạ áp LM2576, mạch giao tiếp vi điều khiển ARM STM32F103VET6, bus SDIO 4-bit và mạch chuyển đổi mức tín hiệu RS232, phục vụ thiết kế bo mạch IoT chuyên nghiệp.
• Chuyên viên phát triển ứng dụng GIS và định vị dẫn đường: Ứng dụng cấu trúc thuật toán giải mã bản tin NMEA 0183 (GGA, RMC, VTG) và kỹ thuật đồng bộ tọa độ không gian với dữ liệu đồ họa hiển thị trên màn hình LCD màu.
• Nhà quản lý hạ tầng viễn thông và giao thông vận tải: Sử dụng các kết quả đánh giá thực nghiệm để xây dựng đề án giám sát hành trình phương tiện cơ giới, tối ưu hóa quy hoạch vị trí lắp đặt mạng lưới trạm thu phát sóng di động BTS trong môi trường đô thị.
• Học viên cao học và sinh viên chuyên ngành Điện tử - Viễn thông: Nguồn tài liệu học thuật toàn diện về lý thuyết sóng vô tuyến GPS, phân tích nguồn sai số định vị và phương pháp hiện thực hóa một sản phẩm kỹ thuật từ ý tưởng đến mạch in thực tế.

Câu hỏi thường gặp

1. Luận văn sử dụng vi điều khiển và module định vị phần cứng nào để thu thập dữ liệu?
Nghiên cứu sử dụng vi điều khiển 32-bit STM32F103VET6 lõi ARM Cortex-M3 có tần số hoạt động 72 MHz, kết hợp với module thu GPS SIM548C chuyên dụng. Tín hiệu tọa độ được truyền qua giao tiếp nối tiếp UART tại chân GPS_TXA (chân số 51 của module) ở tốc độ baud chuẩn 9600 bps.

2. Các bản tin NMEA 0183 nào đóng vai trò cốt lõi trong hệ thống định vị?
Ba bản tin chính được hệ thống bóc tách gồm $GPGGA (cung cấp tọa độ kinh vĩ độ, cao độ, số lượng vệ tinh kết nối), $GPRMC (cung cấp thời gian chuẩn UTC, tốc độ di chuyển, trạng thái định vị hợp lệ) và $GPVTG (cung cấp góc hướng di chuyển thực tế và tốc độ theo đơn vị km/h).

3. Thời gian bắt tín hiệu ban đầu (TTFF) và độ chính xác của mạch đo đạt được là bao nhiêu?
Thời gian khởi động nguội để bắt tín hiệu vệ tinh ban đầu đạt khoảng 60 giây (01 phút) trong điều kiện trời quang. Độ chính xác định vị mặt phẳng đạt từ 2,5 đến 4,0 mét trong môi trường thoáng đãng và dao động trong khoảng 12 đến 18 mét tại khu vực đô thị có nhiều vật cản.

4. Mạch nguồn của hệ thống được thiết kế như thế nào để đảm bảo cấp điện cho các linh kiện có mức điện áp khác nhau?
Hệ thống sử dụng IC ổn áp xung LM2576 để hạ điện áp đầu vào 7-40V DC xuống 5V DC chịu dòng tải tối đa 3A. Nguồn 5V sau đó được phân nhánh qua IC ổn áp tuyến tính AMS1117 để tạo mức 3,3V cho vi điều khiển, màn hình LCD và hạ áp qua diode sụt áp 0,7V để tạo mức 4,3V nuôi module SIM548C.

5. Luận văn đề xuất ứng dụng thực tế công nghệ này vào quản lý đô thị Hà Nội như thế nào?
Đề tài đề xuất kết hợp dữ liệu tọa độ từ thiết bị GPS với hệ thống thông tin địa lý GIS để xây dựng cơ sở dữ liệu số hóa quản lý hơn 5.000 trạm BTS của 5 nhà mạng viễn thông tại Hà Nội, giúp theo dõi bán kính vùng phủ sóng và tự động hóa công tác bảo trì kỹ thuật.

Kết luận

• Luận văn đã làm chủ toàn diện cơ sở lý thuyết hệ thống định vị toàn cầu GPS, cấu trúc sóng mang L1/L2, các loại mã giả ngẫu nhiên C/A, P-Code và định dạng chuẩn bản tin NMEA 0183.
• Thiết kế, chế tạo thành công bo mạch phần cứng 2 lớp hoàn chỉnh kích thước $90 \times 102\text{ mm}^2$ tích hợp vi điều khiển ARM STM32F103VET6, module GPS SIM548C, mạch nguồn LM2576 và màn hình hiển thị màu 2,4 inch.
• Xây dựng thành công firmware nhúng thực hiện bóc tách chính xác các bản tin GGA, RMC, VTG và hiển thị tọa độ trực quan đồng bộ cùng bộ nhớ thẻ MicroSD 1GB qua chuẩn bus SDIO.
• Đạt chỉ tiêu kỹ thuật với thời gian thu nhận vệ tinh ban đầu 60 giây và hệ thống vận hành bền bỉ, ổn định trong môi trường thử nghiệm thực tế.
• Mở ra hướng phát triển chiến lược trong việc ứng dụng công nghệ GPS và GIS để tự động hóa quản lý mạng lưới hơn 5.000 trạm thu phát sóng di động BTS trên địa bàn thành phố Hà Nội.

Đề tài đặt mục tiêu tiếp tục hoàn thiện module truyền thông không dây 4G trong vòng 6 tháng tới và mở rộng phần mềm quản trị GIS đa nền tảng trong giai đoạn tiếp theo. Hãy tải toàn văn tài liệu luận văn thạc sĩ kỹ thuật và bộ thiết kế mạch nguyên lý để ứng dụng ngay vào các dự án nghiên cứu định vị, IoT và hệ thống nhúng chuyên sâu.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về hệ thống định vị toàn cầu GPS 1. Lịch sử phát triển Hệ thống định vị toàn cầu GPS[1] (NAVSTAR GPS - Navigation Satellite Timing and Ranging Global Poritioning System) là một hệ thống các vệ tinh có khả năng xác định vị trí trên toàn cầu với độ chính xác khá cao được phát triển bởi Bộ quốc phòng Hoa Kỳ trong khoảng đầu 1970. Đầu tiên GPS được xây dựng để phục vụ cho các mục đích quân sự, tuy nhiên sau này cho phép sử dụng cả trong lĩnh vực dân sự. Hiện nay, hệ thống này được truy nhập bởi cả hai lĩnh vực quân sự và dân sự.

Hệ thống định vị toàn cầu GPS bao gồm một mạng lưới 24 vệ tinh hoạt động. Mạng lưới này chính thức hoàn thành vào ngày 8-12-1993. Để đảm bảo vùng phủ sóng liên tục trên toàn thế giới, các vệ tinh GPS được sắp xếp sao cho 4 vệ tinh sẽ nằm cùng nhau trên 1 trong 6 mặt phẳng quỹ đạo. Với cách sắp xếp này sẽ có 4 đến 10 vệ tinh được nhìn thấy tại bất kỳ điểm nào trên trái đất với góc ngẩng là 100 nhưng thực tế chỉ cần 4 vệ tinh là có thể cung cấp đầy đủ các thông tin về vị trí.

Các quỹ đạo vệ tinh GPS là những đường vòng, có dạng elip với độ lệch tâm cực đại là 0,01 nghiêng khoảng 550 so với đường xích đạo. Độ cao của các vệ tinh so với trái đất là khoảng 20.200 km, chu kỳ quỹ đạo các vệ tinh GPS khoảng 12 giờ. Hệ thống GPS được chính thức tuyên bố có khả năng đi vào hoạt động vào ngày 17- 7-1995 với việc đảm bảo có tối thiểu 24 vệ tinh hoạt động. Trong thực tế GPS có khả năng hoạt động tốt, số lượng vệ tinh trong mạng lưới GPS là luôn nhiều hơn 24 vệ tinh.

Cấu trúc hệ thống GPS Cấu trúc hệ thống GPS[2] gồm 3 phân vùng: - Phần không gian (space segment) - Phần điều khiển (control segment) - Phần người sử dụng (user segment) 12 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Mô hình ba thành phần của GPS như hình 1. Sơ đồ liên quan giữa ba phần của GNSS (GPS) 1. Phần không gian (space segment) Phần không gian của GPS bao gồm 24 vệ tinh nhân tạo (được gọi là satellite vehicle, tính đến thời điểm 1995). Quỹ đạo chuyển động của vệ tinh nhân tạo xung quanh trái đất là quỹ đạo tròn, 24 vệ tinh nhân tạo chuyển động trong 6 mặt phẳng quỹ đạo.

Mặt phẳng quỹ đạo vệ tinh GPS nghiêng so với mặt phẳng xích đạo một góc 55 độ. Quĩ đạo của vệ tinh gần hình tròn, ở độ cao 20.200 km ,chu kỳ 718 phút , thời hạn sử dụng 7,5 năm. 13 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Hình 1. Chuyển động vệ tinh nhân tạo xung quanh trái đất Từ khi phóng vệ tinh GPS đầu tiên được phóng vào năm 1978, đến nay đã có bốn thế hệ vệ tinh khác nhau.

Thế hệ đầu tiên là vệ tinh Block I, thế hệ thứ hai là Block II, thế hệ thứ ba là Block IIA và thế hệ gần đây nhất là Block IIR. Thế hệ cuối của vệ tinh Block IIR được gọi là Block IIR-M. Những vệ tinh thế hệ sau được trang bị thiết bị hiện đại hơn, có độ tin cậy cao hơn, thời gian hoạt động lâu hơn. Phần điều khiển (control segment) Phần điều khiển là để duy trì hoạt động của toàn bộ hệ thống GPS cũng như hiệu chỉnh tín hiệu thông tin của vệ tinh hệ thống GPS.

Phần điều khiển có 5 trạm quan sát có nhiệm vụ như sau: • Giám sát và điều khiển hệ thống vệ tinh liên tục • Quy định thời gian hệ thống GPS • Dự đoán dữ liệu lịch thiên văn và hoạt động của đồng hồ trên vệ tinh • Cập nhật định kỳ thông tin dẫn đường cho từng vệ tinh cụ thể. • Có một trạm điều khiển chính (Master Control Station) ở Colorado Springs bang Colarado của Mỹ và 4 trạm giám sát (monitor stations) và 14 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep ba trạm ăng ten mặt đất dùng để cung cấp dữ liệu cho các vệ tinh GPS. Bản đồ trong Hình 1.3 - cho biết vị trí các trạm điều khiển và giám sát hệ thống GPS. Gần đây có thêm một trạm phụ ở Cape Cañaveral (bang Florida, Mỹ) và một mạng quân sự phụ (NIMA) được sử dụng để đánh giá đặc tính và dữ liệu thời gian thực.

Vị trí các trạm điều khiển và giám sát hệ thống GPS 1. Phần người sử dụng (user segment) Phần người sử dụng bao gồm các máy thu tín hiệu vệ tinh và phần mềm xử lý tính toán số liệu, máy tính thu tín hiệu GPS, có thể đặt cố định trên mặt đất hay gắn trên các phương tiện chuyển động như ô tô, máy bay, tàu biển, tên lửa. vệ tinh nhân tạo. tuỳ theo mục đích của các ứng dụng mà các máy thu GPS có thiết kế cấu tạo khác nhau cùng với phần mềm xửlý và quy trình thao tác thu thập số liệu ở thực địa 1.

Các thế hệ vệ tinh và mạng lưới vệ tinh GPS hiện tại. Các thế hệ vệ tinh. Việc hình thành mạng lưới vệ tinh GPS được bắt đầu với một loạt 11 vệ tinh gọi là Block I. Vệ tinh đầu tiên trong các vệ tinh này (cũng là đầu tiên trong hệ thống GPS) được phóng vào ngày 22-2-1978, vệ tinh cuối cùng được phóng vào 15 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep ngày 9-10-1985.

Vệ tinh Block I được phóng với mục đích chủ yếu là để thử nghiệm. Góc nghiêng các mặt phẳng quỹ đạo của các vệ tinh này so với đường xích đạo là 630 (góc nghiêng này được thay đổi trong các thế hệ vệ tinh kế tiếp). Mặc dù thời gian tồn tại được thiết kế của vệ tinh Block I là 4,5 năm nhưng một số vệ tinh tồn tại hơn 10 năm. Vệ tinh Block I cuối cùng chấm dứt hoạt động vào ngày 18-11-1995.

Thế hệ thứ hai của vệ tinh GPS gọi là các vệ tinh Block II/IIA. Block IIA là phiên bản nâng cấp của vệ tinh Block II với việc tăng cường khả năng lưu trữ dữ liệu (thông điệp dẫn đường) từ 14 ngày ở Block II lên 180 ngày ở Block IIA.
