Nghiên Cứu Công Nghệ Đèn Khả Năng Tạo Hình Bằng Phương Pháp Mô Phỏng Số

Nghiên cứu ảnh hưởng của thông số công nghệ đến khả năng tạo hình vật liệu kim loại tấm qua phương pháp spif trong luận án tiến sĩ.

• Trường học: Đại Học Bách Khoa
• Chuyên ngành: Công Nghệ Chế Tạo
• Đề tài: Nghiên Cứu Công Nghệ Đèn Khả Năng Tạo Hình Bằng Phương Pháp Mô Phỏng Số
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• PHỤ LỤC A: NGHIÊN CỨU ẢNH HƯỞNG CÁC THÔNG SỐ CÔNG NGHỆ ĐẾN KHẢ NĂNG TẠO HÌNH BẰNG PHƯƠNG PHÁP MÔ PHỎNG SỐ
• A.1. Cơ sở nghiên cứu mô phỏng
• A.2. Cơ sở lý thuyết biến dạng dẻo
• A.3. Giới thiệu phương pháp phần tử hữu hạn và phần mềm ABAQUS
• A.4. Lựa chọn phương pháp phân tích
• A.5. Lựa chọn phương pháp thực hiện
• A.6. Cơ tính của vật liệu
• A.7. Kết quả kéo mẫu theo 3 phương
• PHỤ LỤC B: NGHIÊN CỨU TẠO HÌNH SPIF BẰNG PHƯƠNG PHÁP THỰC NGHIỆM
• B.1. Cơ sở nghiên cứu
• B.2. Qui hoạch thực nghiệm
• B.3. Các phương pháp quy hoạch thực nghiệm
• B.4. Thiết bị tạo hình SPIF và dụng cụ tạo hình
• B.5. Phần mềm CAD-CAM và quỹ đạo cho dụng cụ tạo hình
• B.6. Lập mô hình CAD-CAM và xuất chương trình tạo hình mẫu SPIF bằng phần mềm
• B.7. Thực nghiệm tạo hình SPIF trên máy chuyên dùng
• B.8. Do các thông số khảo sát
• B.9. Thực nghiệm sơ bộ để chọn số lần lặp đối với nhôm A 1050-H14
• B.10. Quy trình xác định mối quan hệ giữa các thông số công nghệ với khả năng tạo hình, độ nhám bề mặt, lượng phục hồi và năng suất tạo hình bằng phương pháp thực nghiệm
• B.11. Quy trình khảo sát biến dạng dẻo bằng phương pháp thực nghiệm
• PHỤ LỤC C: TỐI ƯU HÓA KHẢ NĂNG TẠO HÌNH, LƯỢNG PHỤC HỒI, ĐỘ NHÁM BỀ MẶT VÀ NĂNG SUẤT TẠO HÌNH CHO CÁC VẬT LIỆU TIÊU BIỂU
• C.1. Mục đích và yêu cầu
• C.2. Quy trình tối ưu hóa các thông số công nghệ theo hàm mục tiêu trong SPIF
• C.3. Tối ưu hóa các thông số công nghệ theo hàm mục tiêu
• C.4. Thiết lập chế độ gia công tối ưu theo khả năng tạo hình
• PHỤ LỤC D: MÃ CHƯƠNG TRÌNH NGUỒN PHẦN MỀM TRA CỨU CHẾ ĐỘ TẠO HÌNH TẤM BẰNG CÔNG NGHỆ SPIF
• PHỤ LỤC E: SỔ TAY TRA CỨU CHẾ ĐỘ TẠO HÌNH TẤM BẰNG CÔNG NGHỆ SPIF

Tóm tắt

I. Tổng Quan Nghiên Cứu Công Nghệ Đèn Tạo Hình Bằng Mô Phỏng Số

Nghiên cứu công nghệ đèn khả năng tạo hình bằng phương pháp mô phỏng số là một lĩnh vực đầy tiềm năng, kết hợp giữa kỹ thuật chiếu sáng và khả năng tạo ra các hình dạng phức tạp. Việc sử dụng các công cụ mô phỏng số, đặc biệt là phần mềm ABAQUS, cho phép các nhà nghiên cứu và kỹ sư dự đoán và tối ưu hóa các thông số công nghệ trước khi tiến hành sản xuất thực tế. Điều này giúp tiết kiệm thời gian, chi phí và nguồn lực, đồng thời nâng cao chất lượng sản phẩm. Quá trình này liên quan đến việc phân tích biến dạng dẻo của vật liệu, mô phỏng các yếu tố ảnh hưởng đến khả năng tạo hình và tối ưu hóa các thông số như đường kính dụng cụ, vận tốc di chuyển và bước xuống dụng cụ. Mục tiêu là đạt được khả năng biến dạng tối đa, giảm thiểu lượng phục hồi và đảm bảo độ nhám bề mặt tốt nhất cho sản phẩm cuối cùng. Các phương pháp phân tích phần tử hữu hạn đóng vai trò quan trọng trong việc hiểu rõ quá trình biến dạng và tối ưu hóa thiết kế.

1.1. Giới Thiệu Công Nghệ Đèn Tạo Hình và Ứng Dụng

Công nghệ đèn tạo hình không chỉ đơn thuần là chiếu sáng mà còn mở ra khả năng tạo ra các hình dạng 3D độc đáo. Ứng dụng của nó rất đa dạng, từ trang trí nội thất, quảng cáo, đến các thiết bị chiếu sáng chuyên dụng. Khả năng tùy biến cao và tiềm năng sáng tạo không giới hạn là những yếu tố then chốt thúc đẩy sự phát triển của lĩnh vực này. Mô phỏng số đóng vai trò quan trọng trong việc thiết kế và tối ưu hóa các sản phẩm này, giúp các nhà thiết kế và kỹ sư hiểu rõ hơn về quá trình biến dạng vật liệu và các yếu tố ảnh hưởng đến chất lượng sản phẩm.

1.2. Tại Sao Cần Mô Phỏng Số Trong Tạo Hình Đèn

Việc tạo hình đèn, đặc biệt với các hình dạng phức tạp, thường gặp nhiều khó khăn trong quá trình sản xuất thực tế. Các vấn đề như biến dạng không đều, nứt vỡ vật liệu, hoặc độ nhám bề mặt không đạt yêu cầu có thể dẫn đến sản phẩm lỗi và tốn kém chi phí sửa chữa. Mô phỏng số giúp dự đoán và khắc phục các vấn đề này từ giai đoạn thiết kế, giảm thiểu rủi ro và tối ưu hóa quy trình sản xuất. Các phần mềm mô phỏng như ABAQUS cho phép các nhà nghiên cứu kiểm tra các thông số công nghệ khác nhau và đánh giá ảnh hưởng của chúng đến chất lượng sản phẩm, từ đó đưa ra các quyết định sáng suốt hơn.

II. Thách Thức và Vấn Đề Nghiên Cứu Công Nghệ Đèn Tạo Hình

Mặc dù có nhiều tiềm năng, việc nghiên cứu công nghệ đèn khả năng tạo hình bằng phương pháp mô phỏng số cũng đối mặt với không ít thách thức. Một trong những vấn đề lớn nhất là sự phức tạp của quá trình biến dạng dẻo, đặc biệt là khi vật liệu trải qua các biến đổi lớn và phi tuyến. Việc mô hình hóa chính xác các hiện tượng này đòi hỏi các mô hình vật liệu phức tạp và các thuật toán tính toán hiệu quả. Ngoài ra, việc xác định chính xác các thông số công nghệ đầu vào, chẳng hạn như hệ số ma sát và đặc tính của vật liệu, cũng là một thách thức không nhỏ. Các nghiên cứu cần tập trung vào việc cải thiện độ chính xác của các mô hình mô phỏng và phát triển các phương pháp hiệu quả để xác định các thông số vật liệu.

2.1. Mô Hình Hóa Biến Dạng Dẻo Độ Chính Xác và Hiệu Quả

Mô hình hóa biến dạng dẻo là một trong những yếu tố then chốt quyết định độ chính xác của mô phỏng số. Các mô hình vật liệu truyền thống thường không thể mô tả chính xác các hiện tượng phi tuyến và sự thay đổi tính chất của vật liệu trong quá trình biến dạng lớn. Do đó, cần phải phát triển các mô hình vật liệu tiên tiến hơn, chẳng hạn như các mô hình dựa trên lý thuyết dẻo đàn hồi hoặc các mô hình vi cơ học. Đồng thời, cần phải tối ưu hóa các thuật toán tính toán để giảm thiểu thời gian mô phỏng mà vẫn đảm bảo độ chính xác.

2.2. Xác Định Thông Số Vật Liệu và Ảnh Hưởng Của Chúng

Các thông số vật liệu đóng vai trò quan trọng trong việc xác định kết quả mô phỏng. Việc xác định chính xác các thông số này, đặc biệt là hệ số ma sát, giới hạn chảy và các hằng số vật liệu, là một thách thức lớn. Các phương pháp thử nghiệm truyền thống thường không đủ để xác định các thông số này với độ chính xác cao. Do đó, cần phải phát triển các phương pháp thử nghiệm tiên tiến hơn, chẳng hạn như các thử nghiệm nanoindentation hoặc các thử nghiệm biến dạng lớn, để thu thập dữ liệu chính xác hơn.

2.3. Yêu cầu về Phần Mềm và Kinh Nghiệm Kỹ Thuật Chuyên Sâu

Việc sử dụng các phần mềm mô phỏng hiện đại như ABAQUS đòi hỏi người dùng phải có kiến thức sâu rộng về phân tích phần tử hữu hạn và kinh nghiệm trong việc xây dựng mô hình. Các phần mềm này có nhiều tùy chọn và tham số, và việc lựa chọn các thiết lập phù hợp đòi hỏi sự hiểu biết sâu sắc về các nguyên lý cơ bản của biến dạng dẻo và các phương pháp số. Do đó, việc đào tạo và nâng cao trình độ cho các kỹ sư và nhà nghiên cứu là rất quan trọng.

III. Phương Pháp Mô Phỏng Số Đèn Tạo Hình với Phần Mềm ABAQUS

Phần mềm ABAQUS là một công cụ mạnh mẽ để mô phỏng quá trình tạo hình đèn. Quy trình mô phỏng bao gồm các bước chính sau: xây dựng mô hình hình học, chọn vật liệu và định nghĩa các thuộc tính của nó, tạo lưới phần tử hữu hạn, áp dụng các điều kiện biên và tải trọng, và chạy mô phỏng. Việc lựa chọn loại phần tử, kích thước lưới và phương pháp giải quyết là rất quan trọng để đảm bảo độ chính xác và hiệu quả của mô phỏng. Sau khi mô phỏng hoàn tất, các kết quả như biến dạng, ứng suất và lực có thể được phân tích để đánh giá khả năng tạo hình và tối ưu hóa các thông số công nghệ.

3.1. Xây Dựng Mô Hình Hình Học và Lựa Chọn Vật Liệu

Bước đầu tiên trong quy trình mô phỏng số là xây dựng mô hình hình học của sản phẩm đèn và dụng cụ tạo hình. Mô hình này có thể được tạo bằng các phần mềm CAD hoặc nhập từ các nguồn khác. Sau đó, cần phải chọn vật liệu phù hợp và định nghĩa các thuộc tính của nó, chẳng hạn như modulus đàn hồi, hệ số Poisson và đường cong ứng suất-biến dạng. Việc lựa chọn vật liệu phù hợp là rất quan trọng để đảm bảo độ chính xác của mô phỏng.

3.2. Tạo Lưới Phần Tử Hữu Hạn và Thiết Lập Điều Kiện Biên

Sau khi xây dựng mô hình hình học và chọn vật liệu, cần phải tạo lưới phần tử hữu hạn. Lưới này chia mô hình thành các phần tử nhỏ, cho phép phần mềm ABAQUS giải quyết các phương trình vi phân một cách số. Việc lựa chọn loại phần tử, kích thước lưới và mật độ lưới là rất quan trọng để đảm bảo độ chính xác và hiệu quả của mô phỏng. Sau khi tạo lưới, cần phải áp dụng các điều kiện biên, chẳng hạn như các ràng buộc về chuyển vị và lực, để mô phỏng chính xác các điều kiện thực tế.

3.3. Chạy Mô Phỏng và Phân Tích Kết Quả Trong ABAQUS

Sau khi thiết lập mô hình và áp dụng các điều kiện biên, có thể chạy mô phỏng bằng phần mềm ABAQUS. Phần mềm sẽ giải quyết các phương trình vi phân để tính toán biến dạng, ứng suất và lực trong mô hình. Sau khi mô phỏng hoàn tất, có thể phân tích các kết quả để đánh giá khả năng tạo hình và tối ưu hóa các thông số công nghệ. Các kết quả có thể được hiển thị dưới dạng đồ thị, biểu đồ hoặc hình ảnh 3D.

IV. Nghiên Cứu Ảnh Hưởng Thông Số Công Nghệ Đến Khả Năng Tạo Hình

Nghiên cứu ảnh hưởng của các thông số công nghệ, như đường kính dụng cụ, vận tốc di chuyển và bước xuống dụng cụ, đến khả năng tạo hình là một bước quan trọng trong việc tối ưu hóa quy trình sản xuất đèn. Các thông số này có ảnh hưởng trực tiếp đến biến dạng của vật liệu, độ nhám bề mặt và lượng phục hồi. Bằng cách thay đổi các thông số này và quan sát kết quả mô phỏng, có thể xác định các thiết lập tối ưu để đạt được chất lượng sản phẩm tốt nhất. Các nghiên cứu thực nghiệm cũng cần được tiến hành để xác nhận kết quả mô phỏng và đánh giá độ tin cậy của mô hình.

4.1. Ảnh Hưởng Đường Kính Dụng Cụ Đến Biến Dạng Vật Liệu

Đường kính dụng cụ là một trong những thông số quan trọng nhất ảnh hưởng đến biến dạng vật liệu trong quá trình tạo hình. Dụng cụ có đường kính lớn hơn có xu hướng tạo ra biến dạng đều hơn, nhưng cũng có thể làm tăng lực cần thiết và gây ra các vấn đề về độ nhám bề mặt. Ngược lại, dụng cụ có đường kính nhỏ hơn có thể tạo ra các chi tiết sắc nét hơn, nhưng cũng có thể làm tăng nguy cơ nứt vỡ vật liệu. Mô phỏng số giúp xác định đường kính dụng cụ tối ưu để đạt được sự cân bằng giữa các yếu tố này.

4.2. Tác Động Vận Tốc Di Chuyển Đến Độ Nhám Bề Mặt Đèn

Vận tốc di chuyển của dụng cụ cũng có ảnh hưởng đáng kể đến độ nhám bề mặt của sản phẩm đèn. Vận tốc quá cao có thể làm tăng ma sát và nhiệt độ, dẫn đến bề mặt không đều và các vấn đề về chất lượng. Ngược lại, vận tốc quá thấp có thể làm tăng thời gian sản xuất và chi phí. Mô phỏng số giúp xác định vận tốc di chuyển tối ưu để đạt được độ nhám bề mặt tốt nhất mà không làm ảnh hưởng đến năng suất.

4.3. Tối Ưu Hóa Bước Xuống Dụng Cụ Trong Công Nghệ SPIF

Bước xuống dụng cụ là khoảng cách mà dụng cụ di chuyển xuống mỗi lần trong quá trình tạo hình. Bước xuống quá lớn có thể làm tăng biến dạng và nguy cơ nứt vỡ, trong khi bước xuống quá nhỏ có thể làm tăng thời gian sản xuất. Mô phỏng số có thể được sử dụng để tối ưu hóa bước xuống dụng cụ để đạt được sự cân bằng giữa độ chính xác, chất lượng và năng suất.

V. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Tạo Hình Đèn

Các kết quả nghiên cứu về công nghệ đèn khả năng tạo hình bằng phương pháp mô phỏng số có thể được ứng dụng để cải thiện quy trình sản xuất đèn trong thực tế. Ví dụ, các kết quả mô phỏng có thể được sử dụng để thiết kế dụng cụ tạo hình tối ưu, lựa chọn các thông số công nghệ phù hợp và dự đoán chất lượng sản phẩm. Các ứng dụng này có thể giúp giảm thiểu thời gian và chi phí sản xuất, đồng thời nâng cao chất lượng và độ tin cậy của sản phẩm. Các nghiên cứu cần tập trung vào việc chuyển giao các kết quả nghiên cứu vào thực tiễn sản xuất và đánh giá hiệu quả của chúng.

5.1. Thiết Kế Dụng Cụ Tạo Hình Tối Ưu Hóa bằng Mô Phỏng

Mô phỏng số có thể được sử dụng để thiết kế dụng cụ tạo hình tối ưu hóa, chẳng hạn như các dụng cụ có hình dạng đặc biệt hoặc các dụng cụ được làm từ vật liệu tiên tiến. Bằng cách mô phỏng quá trình tạo hình với các dụng cụ khác nhau, có thể xác định dụng cụ nào mang lại hiệu quả tốt nhất về độ chính xác, chất lượng và năng suất.

5.2. Dự Đoán Chất Lượng Sản Phẩm Thông Qua Mô Phỏng

Mô phỏng số có thể được sử dụng để dự đoán chất lượng sản phẩm trước khi sản xuất thực tế. Bằng cách mô phỏng quá trình tạo hình với các thông số công nghệ khác nhau, có thể đánh giá ảnh hưởng của chúng đến các đặc tính của sản phẩm, chẳng hạn như biến dạng, ứng suất, độ nhám bề mặt và lượng phục hồi. Điều này cho phép các nhà sản xuất điều chỉnh các thông số công nghệ để đạt được chất lượng sản phẩm mong muốn.

5.3. Tiết Kiệm Chi Phí và Thời Gian Sản Xuất Đèn

Bằng cách sử dụng mô phỏng số, các nhà sản xuất có thể giảm thiểu thời gian và chi phí sản xuất đèn. Mô phỏng giúp xác định các thiết lập tối ưu, giảm thiểu số lượng thử nghiệm cần thiết và giảm nguy cơ sản phẩm lỗi. Ngoài ra, mô phỏng có thể được sử dụng để đào tạo nhân viên và cải thiện quy trình sản xuất.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Đèn Tạo Hình

Nghiên cứu công nghệ đèn khả năng tạo hình bằng phương pháp mô phỏng số là một lĩnh vực đầy hứa hẹn, có tiềm năng cách mạng hóa quy trình sản xuất đèn. Tuy nhiên, vẫn còn nhiều thách thức cần vượt qua, chẳng hạn như sự phức tạp của quá trình biến dạng dẻo và yêu cầu về độ chính xác cao của mô phỏng. Trong tương lai, các nghiên cứu cần tập trung vào việc phát triển các mô hình vật liệu tiên tiến hơn, tối ưu hóa các thuật toán tính toán và tích hợp mô phỏng vào quy trình thiết kế và sản xuất một cách liền mạch. Các nghiên cứu về tối ưu hóa topology cũng là một hướng đi đầy tiềm năng.

6.1. Các Hướng Nghiên Cứu Tiềm Năng trong Tương Lai

Các hướng nghiên cứu tiềm năng trong tương lai bao gồm: Phát triển các mô hình vật liệu tiên tiến hơn, tối ưu hóa các thuật toán tính toán, tích hợp mô phỏng vào quy trình thiết kế và sản xuất, và nghiên cứu các phương pháp tối ưu hóa topology. Ngoài ra, cần phải nghiên cứu các vật liệu mới và các quy trình sản xuất mới để mở rộng khả năng tạo hình của đèn.

6.2. Tích Hợp Mô Phỏng vào Quy Trình Thiết Kế và Sản Xuất

Để tận dụng tối đa tiềm năng của mô phỏng số, cần phải tích hợp nó vào quy trình thiết kế và sản xuất một cách liền mạch. Điều này đòi hỏi sự hợp tác chặt chẽ giữa các nhà thiết kế, kỹ sư và nhà sản xuất. Ngoài ra, cần phải phát triển các công cụ và quy trình cho phép dễ dàng chia sẻ dữ liệu và kết quả mô phỏng giữa các bên liên quan.

6.3. Tối Ưu Hóa Topology và Tiềm Năng Ứng Dụng trong Tương Lai

Tối ưu hóa topology là một phương pháp thiết kế cho phép tự động tạo ra các hình dạng tối ưu dựa trên các yêu cầu về hiệu suất và chi phí. Phương pháp này có tiềm năng cách mạng hóa quy trình thiết kế đèn, cho phép tạo ra các sản phẩm có hiệu suất cao hơn và chi phí thấp hơn. Tuy nhiên, việc áp dụng tối ưu hóa topology vào thiết kế đèn vẫn còn nhiều thách thức, chẳng hạn như sự phức tạp của các thuật toán và yêu cầu về độ chính xác cao của mô phỏng.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực gia công kim loại tấm, công nghệ tạo hình bằng phương pháp mô phỏng số SPIF (Single Point Incremental Forming) đã thu hút sự quan tâm lớn do khả năng tạo hình linh hoạt và tiết kiệm chi phí. Theo ước tính, việc ứng dụng SPIF giúp giảm thời gian gia công từ 30% đến 50% so với phương pháp truyền thống, đồng thời nâng cao chất lượng sản phẩm với độ chính xác cao. Vấn đề nghiên cứu trọng tâm của luận văn là xác định ảnh hưởng của các thông số công nghệ như đường kính dụng cụ, vận tốc di chuyển, bước xuống dụng cụ đến khả năng tạo hình, độ nhám bề mặt, lượng phục hồi và năng suất tạo hình của các vật liệu tiêu biểu như nhôm A1050-H14, thép xây dựng SS330 và thép không gỉ SUS304. Mục tiêu cụ thể là xây dựng mô hình mô phỏng số bằng phần mềm ABAQUS, kết hợp với thực nghiệm để tối ưu hóa các thông số công nghệ, từ đó nâng cao hiệu quả sản xuất trong phạm vi nghiên cứu tại phòng thí nghiệm trọng điểm quốc gia và các xưởng CAD-CAM/CNC trong khoảng thời gian gần đây. Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp cơ sở dữ liệu mô phỏng chính xác, giúp giảm thiểu chi phí thử nghiệm thực tế và rút ngắn thời gian phát triển sản phẩm, đồng thời nâng cao chất lượng bề mặt và khả năng tạo hình của vật liệu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết biến dạng dẻo và phương pháp phần tử hữu hạn (PPPTHH). Biến dạng dẻo được mô tả qua các mô hình ứng suất-biến dạng như mô hình Ludwik và Hollomon, trong đó ứng suất được biểu diễn theo công thức $$\sigma = \sigma_y + K \varepsilon^n$$, với $$\sigma_y$$ là giới hạn chảy, $$K$$ là hệ số vật liệu và $$n$$ là số mũ ảnh hưởng. Phương pháp phần tử hữu hạn được sử dụng để mô phỏng quá trình biến dạng phức tạp của tấm kim loại trong SPIF, với phần mềm ABAQUS được lựa chọn do khả năng xử lý các bài toán lớn, phức tạp và hỗ trợ mô hình hóa vật liệu phi tuyến tính. Các khái niệm chính bao gồm: biến dạng dẻo, mô hình phần tử vỏ S4R, phương pháp tích phân tường minh (Explicit) và tiềm ẩn (Implicit), cũng như các điều kiện biên và tương tác tiếp xúc giữa dụng cụ và tấm kim loại.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm dữ liệu mô phỏng số từ phần mềm ABAQUS phiên bản 6.91 và dữ liệu thực nghiệm thu thập tại phòng thí nghiệm trọng điểm quốc gia. Cỡ mẫu thực nghiệm gồm ba loại vật liệu tiêu biểu: nhôm A1050-H14, thép xây dựng SS330 và thép không gỉ SUS304, với kích thước tấm 250x250 mm và độ dày phù hợp. Phương pháp chọn mẫu là lựa chọn đại diện các vật liệu phổ biến trong công nghiệp gia công tấm kim loại. Phân tích dữ liệu được thực hiện bằng cách so sánh kết quả mô phỏng với kết quả thực nghiệm, sử dụng các phương pháp quy hoạch thực nghiệm đa thông số và đơn thông số, kết hợp với phần mềm MiniTab để thiết lập phương trình hồi quy mô tả mối quan hệ giữa các thông số đầu vào và đầu ra. Timeline nghiên cứu kéo dài trong khoảng thời gian thực hiện các mô phỏng, thí nghiệm và tối ưu hóa thông số công nghệ, đảm bảo tính liên tục và đồng bộ giữa các giai đoạn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của đường kính dụng cụ đến khả năng tạo hình: Kết quả mô phỏng và thực nghiệm cho thấy khi đường kính dụng cụ tăng từ 5 mm đến 18 mm, góc tạo hình lớn nhất $$\alpha_{max}$$ tăng trung bình 12%, đồng thời lượng phục hồi giảm khoảng 8%, giúp nâng cao độ chính xác hình dạng sản phẩm.

2. Tác động của vận tốc di chuyển dụng cụ: Vận tốc di chuyển dụng cụ từ 40 mm/phút đến 4000 mm/phút ảnh hưởng rõ rệt đến độ nhám bề mặt. Ở vận tốc thấp, độ nhám Ra đạt khoảng 1.2 µm, trong khi ở vận tốc cao, Ra tăng lên đến 2.5 µm, cho thấy cần cân bằng giữa tốc độ và chất lượng bề mặt.

3. Ảnh hưởng của bước xuống dụng cụ: Bước xuống dụng cụ từ 0.2 mm đến 1 mm làm tăng năng suất tạo hình lên đến 35%, tuy nhiên bước xuống lớn cũng làm tăng lượng phục hồi sau tạo hình khoảng 10%, ảnh hưởng đến độ chính xác kích thước cuối cùng.

4. So sánh đặc tính vật liệu: Nhôm A1050-H14 có tính dẻo cao nhất với module đàn hồi trung bình 69 GPa và giới hạn chảy 103 MPa, trong khi thép không gỉ SUS304 có module đàn hồi 208 GPa và giới hạn chảy 205 MPa, dẫn đến khả năng tạo hình và biến dạng phục hồi khác biệt rõ rệt giữa các vật liệu.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ đặc tính cơ học và tương tác giữa dụng cụ và vật liệu trong quá trình tạo hình. Đường kính dụng cụ lớn hơn giúp phân bố ứng suất đều hơn, giảm nguy cơ rách vật liệu và tăng góc tạo hình. Vận tốc di chuyển cao làm tăng ma sát và nhiệt sinh ra, ảnh hưởng đến độ nhám bề mặt và có thể gây biến dạng không đều. Bước xuống lớn giúp tăng năng suất nhưng làm tăng biến dạng đàn hồi và lượng phục hồi, cần được tối ưu để cân bằng giữa hiệu quả và chất lượng. So sánh với các nghiên cứu trong ngành, kết quả phù hợp với xu hướng chung về ảnh hưởng của các thông số công nghệ đến khả năng tạo hình SPIF. Dữ liệu có thể được trình bày qua biểu đồ góc tạo hình theo đường kính dụng cụ, đồ thị độ nhám bề mặt theo vận tốc di chuyển và bảng so sánh các thông số cơ tính của vật liệu, giúp minh họa rõ ràng các mối quan hệ và xu hướng.

Đề xuất và khuyến nghị

1. Tối ưu đường kính dụng cụ: Khuyến nghị sử dụng dụng cụ có đường kính từ 10 mm đến 15 mm để đạt góc tạo hình tối ưu và giảm lượng phục hồi, thực hiện trong vòng 3 tháng bởi bộ phận thiết kế công nghệ.

2. Điều chỉnh vận tốc di chuyển: Đề xuất vận tốc di chuyển dụng cụ duy trì trong khoảng 500-1500 mm/phút để cân bằng giữa năng suất và chất lượng bề mặt, áp dụng trong các quy trình sản xuất hiện tại trong 6 tháng tới.

3. Kiểm soát bước xuống dụng cụ: Áp dụng bước xuống từ 0.3 mm đến 0.5 mm nhằm tăng năng suất mà không làm giảm độ chính xác sản phẩm, triển khai trong các lô sản xuất thử nghiệm tiếp theo.

4. Sử dụng chất bôi trơn phù hợp: Đối với nhôm A1050-H14, sử dụng hỗn hợp nhớt SAE 60 và mỡ Litol3 tỷ lệ 2:1; đối với thép SS330 và SUS304, sử dụng dung dịch nhũ tương dầu hòa tan 2% để giảm ma sát và nhiệt sinh ra, áp dụng ngay trong các thí nghiệm và sản xuất thực tế.

Đối tượng nên tham khảo luận văn

1. Kỹ sư công nghệ gia công kim loại: Nắm bắt các thông số công nghệ tối ưu trong SPIF để cải tiến quy trình sản xuất, giảm chi phí và nâng cao chất lượng sản phẩm.

2. Nhà nghiên cứu và giảng viên kỹ thuật cơ khí: Sử dụng luận văn làm tài liệu tham khảo cho các nghiên cứu tiếp theo về mô phỏng biến dạng dẻo và ứng dụng phần mềm PPPTHH.

3. Doanh nghiệp sản xuất cơ khí chính xác: Áp dụng các giải pháp tối ưu hóa thông số công nghệ để nâng cao năng suất và chất lượng sản phẩm trong sản xuất hàng loạt.

4. Sinh viên ngành kỹ thuật cơ khí và vật liệu: Học tập và hiểu rõ về phương pháp mô phỏng số, quy hoạch thực nghiệm và phân tích kết quả trong lĩnh vực tạo hình kim loại tấm.

Câu hỏi thường gặp

1. Phần mềm ABAQUS có ưu điểm gì trong mô phỏng SPIF?
   ABAQUS hỗ trợ mô phỏng các bài toán biến dạng dẻo phức tạp với số lượng nút lớn, cho phép mô hình hóa vật liệu phi tuyến và điều kiện biên đa dạng, giúp mô phỏng chính xác quá trình tạo hình SPIF.

2. Tại sao chọn phương pháp tích phân tường minh (Explicit) trong mô phỏng?
   Phương pháp tường minh có ưu thế về thời gian tính toán nhanh hơn so với phương pháp tiềm ẩn, phù hợp với các bài toán có số lượng phần tử lớn và biến dạng phức tạp như SPIF.

3. Làm thế nào để xác định góc tạo hình lớn nhất trong thực nghiệm?
   Góc tạo hình lớn nhất được xác định qua độ sâu rách của vật liệu trên mô hình côn cong, sau đó tính toán theo công thức $$\alpha = \arccos\left(\frac{R - z}{R}\right)$$, trong đó $$R$$ là bán kính cong và $$z$$ là chiều sâu rách.

4. Ảnh hưởng của bước xuống dụng cụ đến năng suất và chất lượng như thế nào?
   Bước xuống lớn giúp tăng năng suất tạo hình nhưng làm tăng lượng phục hồi và giảm độ chính xác kích thước, do đó cần cân nhắc lựa chọn bước xuống phù hợp để tối ưu hóa hiệu quả.

5. Chất bôi trơn có vai trò gì trong quá trình tạo hình SPIF?
   Chất bôi trơn giảm ma sát giữa dụng cụ và vật liệu, hạn chế nhiệt sinh ra, giúp nâng cao chất lượng bề mặt và kéo dài tuổi thọ dụng cụ, đặc biệt quan trọng với các vật liệu cứng như thép không gỉ.

Kết luận

• Luận văn đã xây dựng thành công mô hình mô phỏng số SPIF bằng phần mềm ABAQUS, kết hợp với thực nghiệm để đánh giá ảnh hưởng của các thông số công nghệ đến khả năng tạo hình.
• Đã xác định được các thông số tối ưu như đường kính dụng cụ, vận tốc di chuyển và bước xuống dụng cụ nhằm nâng cao năng suất và chất lượng sản phẩm.
• Kết quả mô phỏng phù hợp với thực nghiệm, cung cấp cơ sở dữ liệu tin cậy cho việc thiết kế và điều chỉnh quy trình sản xuất.
• Đề xuất các giải pháp công nghệ cụ thể, có thể áp dụng ngay trong sản xuất và nghiên cứu tiếp theo.
• Khuyến nghị các bước tiếp theo bao gồm mở rộng nghiên cứu với các vật liệu khác và ứng dụng mô hình vào quy trình sản xuất thực tế để kiểm chứng hiệu quả.

Hãy áp dụng các kết quả và đề xuất trong luận văn để nâng cao hiệu quả công nghệ tạo hình SPIF trong doanh nghiệp và nghiên cứu tiếp theo!

Trích đoạn nội dung tài liệu

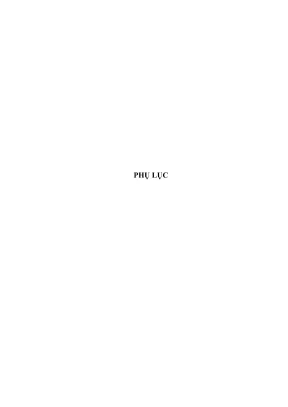

PHỤ LỤC PHỤLỤCA : NGHIÊN CỨU ANH HUGNG CUA CÁC THONG SO CÔNG NGHỆ ĐÉN KHẢ NĂNG TẠO HÌNH BẰNG PHƯƠNG PHÁP MÔ PHỎNG SỐ 120 A.I Cơ sở nghiên cứu mô phỏng. - --- --- -- + + kg ng ni, 120 A.1 Cơ sở lý thuyết biến dạng đẻo .2 Giới thiệu phương pháp phan tử hữu hạn và phan mềm ABAQUS.2 Quy trình mô phỏng số SPIF bằng phan mềm ABAQUS.1 Mục đích và yêu cầu.2 Quy trình khảo sát biến dạng dẻo bằng ABAQUS trong SPIF. 138 PHU LUC B: NGHIÊN CUU TẠO HÌNH SPIF BẰNG PHƯƠNG PHAP THUC NGHIỆM .I Cơ sở nghiên cứu.1 Qui hoạch thực nghiỆm.2 Các phương pháp quy hoạch thực nghiệm.3 Thiết bị tạo hình SPIF và dụng cụ tạo hình.4 Phan mềm CAD-CAM và quỹ đạo cho dụng cụ tạo hình.5 Lập mô hình CAD-CAM và xuất chương trình tạo hình mẫu SPIF bằng phần 0191080815)013415151500ã2077.6 Thực nghiệm tạo hình SPIF trên máy chuyên dùng.7 Do các thông số khảo sát.8 Thực nghiệm sơ bộ dé chọn số lần lặp đối với nhôm A 1050-H14.2 Quy trình xác định mối quan hệ giữa các thông số công nghệ với kha năng tạo hình, độ nhám bề mặt, lượng phục hồi và năng suất tạo hình bằng phương pháp thực B.2 Quy trình khảo sát biến dạng dẻo bằng phương pháp thực nghiệm trong ¬ —. 186 PHU LUC C: TOI UU HÓA KHẢ NĂNG TẠO HÌNH, LƯỢNG PHUC HOI, ĐỘ NHÁM BE MAT VA NĂNG SUÁT TẠO HÌNH CHO CAC VAT LIEU TIÊU BIÊU.1 Mục đích và yêu cầu.2 Quytrình Tối ưu hóa các thông số công nghệ theo hàm mục tiêu trong SPIF 195 C.3 Tối ưu hóa các thông số công nghệ theo hàm mục tiêu.4 Thiết lập chế độ gia công tối ưu theo khả năng tạo hình.---- 196 PHULUCD : MÃ CHƯƠNG TRÌNH NGUON PHAN MEM TRA CỨU CHE ĐỘ TẠO HÌNH TAM BANG CÔNG NGHỆ SPIF PHU LUC E: SO TAY TRA CỨU CHE ĐỘ TẠO HÌNH TÁM BẰNG CÔNG NGHỆ SPIF PHỤ LỤC A : NGHIÊN CỨU ANH HUONG CUA CAC THONG SO CÔNG NGHỆ DEN KHẢ NĂNG TAO HÌNH BANG PHƯƠNG PHÁP MÔ PHỎNG SÓ A.I Cơ sở nghiên cứu mô phỏng A.1 Cơ sở ly thuyết biễn dạng dẻo A.1 Biến dạng dẻo Biến dang dẻo là một quá trình biến dạng không thuận nghịch do đó định luật HOOKE không còn đúng như đối với miền đàn hồi nữa (hình A 1.

Biến dạng déo cần phải được nghiên cứu trong bài toán SPIF vì tạo hình sản phẩm từ tam phang luôn là một quá trình biến dạng dẻo phức tạp có cả hiện tượng hồi phục sau tạo hình do tính chất đàn đẻo của hau hết các vật liệu. Van dé cần được nghiên cứu ở đây là xác định ảnh hưởng của các yếu tố công nghệ đầu vào như đường kính dụng cụ D, vận tốc di chuyên dung cụ Vy, bước xuống dụng cu A;. dé đạt được khả năng biến dạng (góc a) lớn nhất, lượng phục hồi bé nhất mà không phá hủy vật liệu tạo hình. Do đó, cần xác định mối quan hệ giữa các thông số tạo hình dé đạt được các yêu cầu kỹ thuật cho trước của sản phẩm tam.

o Ø o Ø om om | £ | £ £ £ + Ỷ (a) Rigid ideal plastic (b) Ideal plastic material (¢) Piecewise linear (stain- (c) Piecewise linear (strain- material. with elastic region. hardening) material: Hình Al1.1: Ung suat va bién dang của vật liệu và các mô hình biến dạng dẻo A.2 Quan hệ giữa ứng suất và biến dang trong bài toán dẻo của tắm mỏng Công thức Ludwik vẫn là công thức được nhiều nhà khoa học tin cậy, xuất hiện trên nhiều tài liệu đẻo và các phần mềm ứng dụng nhất. Phương trình Hollomon là phương trình Ludwik có kế thêm ứng suất sinh ra do hiện tượng đàn hồi: 120 o=oy + Ke? oy : gidi han chay, K: hé số vật liệu, n: số mũ anh hưởng.

Trong thực tế, để dễ dàng ứng dụng với các lý thuyết phần tử hữu hạn vốn đã được xây dựng trên miền đàn hồi theo định luật HOOKE, người ta chia đường cong déo thành nhiều đoạn nhỏ mà mỗi đoạn xem như đường thăng có giá trị ứng suất và biến dang tương ứng được lập thành một bang dit liệu (tabular), bang này được người sử dụng nạp vào phan mềm ABAQUS, tùy vùng biến dang mà ABAQUS sẽ dùng giá trị đữ liệu cho phù hợp: Tuyến tính hóa phan đoạn.2 Giới thiệu phương pháp phan tử hữu han va phần mềm ABAQUS A.1 Phương pháp phan tử hữu hạn và các phan mêm hỗ trợ Giới thiệu phương pháp phần tử hữu hạn Phương pháp phan tử hữu hạn (PPPTHH) là phương pháp số dé giải các bài toán co học trong môi trường liên tục trong đó các yếu tố cơ học như chuyển vị, biến dạng, ứng suất, nhiệt độ, lưu lượng dòng chảy, lượng mưa. được mô tả bởi các phương trình vi phân riêng phân cùng với các điêu kiện biên cụ thê. Cơ sở của phương pháp này là rời rạc hóa các miền liên tục phức tạp của bài toán. Các miễn liên tục lớn được chia thành nhiều miền nhỏ của từng phần tử.

Các phần tử này được liên kết với nhau tại các điểm nút. Trên phần tử này, dạng biến phân tương đương với bài toán được giải xấp xi dựa trên các hàm xấp xi trên từng phan tử, thoả mãn điều kiện trên biên cùng với sự cân bằng và liên tục giữa các phần tử. Trong PPPTHH, miền xác định V của tắm được chia thành một số hữu hạn các miền con, gọi là phần tử. Các miền này liên kết với nhau tại các điểm định trước trên biên của phần tử được gọi là nút.

PPPTHH không tìm dạng xấp xi của hàm trên toàn miền xác định V của nó mà chỉ tìm trong những miền con V‹ của từng phan tử thuộc miền xác định của ham.2 Điểm qua một số phan mém PPPTHH hiện có trên thị trường a. SAP 121 Phần mềm này có xuất xứ từ một đề tài nghiên cứu khoa học của giáo sư Edward L. Wilson, trường đại học Berkeley, California, USA về lĩnh vực PPPTHH và ứng dụng trên máy tính điện tử. Năm 1970, giáo sư cùng các cộng sự chính thức cho ra đời phiên bản đầu tiên của SAP.

Trong những năm tiếp theo, những nghiên cứu và phát triển sâu hơn về phương pháp phần tử hữu hạn và các phương pháp tính toán số đã tạo điều kiện cho các phiên bản tiếp theo của SAP ra đời: SOLIDSAP, SAP3, SAP IV, SAP80, SAP90. Cho đến nay bộ SAP2000 đã được công bố va được đón nhận với nhiều công cụ mạnh, là chương trình chạy hoàn toàn trên môi trường Windows. SAP2000 có khả năng tính toán mạnh, hỗ trợ nhiều loại kết cấu làm việc ở nhiều trạng thái khác nhau chịu tác động của nhiều loại tải trọng. FEAP FEAP (Finite Element Application Program) là một phần mềm phân tích phần tử hữu hạn, chương trình này đượcO.

Taylor thuộc bộ môn Cơ học Vật liệu, khoa xây dựng và môi trường, đại học Berkeley, California. USA, thiết kế để nghiên cứu và sử dụng trong giáo dục trong giai đoạn ban đầu vì vậy không thể ứng dụng để giải các bài toán phức tạp, cần khối lượng phân tích lớn được. RDM RDM là san phẩm dùng học SBVL của Viện Kỹ thuật Le Mans, Pháp (Institut Universitaire de Technologie du Mans). Phần mềm nay chỉ dành phục vụ cho sinh viên tại các trường đại học để giải các bài toán SBVL trong miền đàn hồi.

Xuất hiện ở ĐHBK khoảng 1995 và ít được dùng dé ứng dụng cho các công trình tính toán voi khối lượng lớn và giới hạn trong miền đàn hồi, phù hợp với các bài toán sức bền vat liệu. Do đó, RDM không được dùng để phân tích các biến dạng và ứng suất trong miền dẻo như SPIF. ANSYS 122 Ansys là một trong những phền mềm PPPTHH thương mại khá nồi tiếng trong tính toán kết cấu, động học, nhiệt học. hay hỗ trợ tính toán động đất rất tốt.

Với những tính năng nồi bật như vậy Ansys đã được sử dụng trong nhiều ngành kỹ thuật hiện nay. Tuy nhiên, ANSYS không thích hợp dé phân tích các bài toán biến dạng dẻo với số lượng nút lớn nên không được chọn đề ứng dụng phân tích các bài toán SPIF. Phần mềm ABAQUS và khả năng ứng dụng cho nghiên cứu SPIF Phần mềm ABAQUS [38] là phần mềm tổng quát do công ty Pháp Dassault Systemes thiết kế cho các ứng dụng PPPTHH trong kỹ nghệ, xây dựng, kiến trúc, địa chất mạnh trên thé giới hiện nay, có khả năng mô phỏng được nhiều bài toán phức tạp cho các ngành kỹ thuật, cơ khí chế tạo. ABAQUS, Inc, cung cap hỗ trợ kỹ thuật (đối với các van dé tạo ra một mô hình hoặc thực hiện một phân tích) và hỗ trợ hệ thống (đề cài đặt, cấp phép và các vấn đề liên quan đến phần cứng) thông qua một mạng lưới các cơ quan hỗ trợ địa phương.

ABAQUS hé trợ trực tuyến (AOSS) có một cơ sở dit liệu kiến thức ứng dụng ABAQUS. Những câu trả lời ABAQUS là những giải pháp hoặc hướng dẫn về cách sử dụng ABAQUS. Người dùng cũng có thé gửi yêu cầu mới dé được hỗ trợ từ AOSS. Đặc điểm và môi trường trong ABAQUS: ABAQUS cung cấp cho người sử dụng nhiều môi trường phong phú va tiện dụng: CAE (Complete ABAQUS Environment): Môi trường ABAQUS toàn diện cho phép người dùng xây dựng mô hình kết cau, chọn vật liệu với một co sở dit liệu phong phú, tạo lưới kết cấu, đệ trình kết cau cho phân đoạn phân tích và cho ra kết quả.

Có thé nói CAE là môi trường toàn diện giúp người mới làm quen với bài toán phân tích kết cầu cơ bản. EXPLICIT: Môi trường ABAQUS tường minh cho phép mô tả các cấu trúc tương đối phức tạp và trình bày kết quả phân tích một cách rõ ràng và cho phép xuất kết quả ra nhiều dạng khác nhau. 123 VIEWER: Môi trường trình bày kết quả phân tích kết câu dưới nhiều dang khác nhau như đồ thị 2D, 3D. Màu sắc được dùng hiệu quả dé thé hiện giá trị chuyền vị, ứng suất, biến dang, trường nhiệt độ hay bất kỳ các yếu tố cơ học thay đôi một cách phong phú.

Đồng thời cho phép xuất kết quả ra các thiết bị ngoại vi như máy in, máy vẽ, tập tin kết quả. SIMULIA: Cho phép giả lập, mô phỏng quá trình công nghệ hay thí nghiệm trong cùng điều kiện biên, quá trình thay đôi nhiệt độ, gia nhiệt khi tạo hình hay các môi trường tương tự khác như thời tiết, khí tượng, thủy triều. Đây là một quá trình động và đòi hỏi máy tính phải có dung lượng lớn và thời gian thực thi dai. PYTHON: Ngôn ngữ được ABAQUS chọn như một phương tiện cho phép viết chương trình giả lập trong môi trường SIMULIA nhằm mô tả các yêu tổ chuyền động, biến đổi trang thái biến dang, ứng suất và ứng xử của vật liệu ở trạng thái động.
