Bối cảnh và vấn đề nghiên cứu

Trong tiến trình công nghiệp hóa và hiện đại hóa, việc ứng dụng máy móc tự động vào sản xuất nhằm thay thế sức lao động thủ công và nâng cao năng suất là một yêu cầu cấp thiết. Tại Việt Nam, công nghệ gia công kim loại dạng thanh và ống đóng vai trò quan trọng trong nhiều lĩnh vực công nghiệp phụ trợ. Đặc biệt, trong ngành công nghiệp may mặc, quá trình tạo khuôn bế cắt dập đòi hỏi phải uốn các dao bẻ và đai định hình. Các cơ sở sản xuất trước đây chủ yếu thực hiện công đoạn này bằng phương pháp thủ công, dẫn đến tiêu tốn nhiều thời gian, nhân công mà năng suất và độ đồng đều của sản phẩm lại không cao.

Trên thị trường thế giới, các chủng loại máy uốn kim loại đã phát triển đa dạng từ bán tự động đến điều khiển số hoàn toàn tự động. Tuy nhiên, tại thị trường Việt Nam, hầu hết các hệ thống máy uốn đai thép và uốn ống tự động đang sử dụng đều là thiết bị nhập khẩu từ nước ngoài với chi phí đầu tư rất lớn, gây khó khăn cho các doanh nghiệp vừa và nhỏ trong việc tiếp cận và làm chủ công nghệ. Xuất phát từ thực tiễn đó, nhóm nghiên cứu tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh đã thực hiện đề tài nhằm thiết kế, chế tạo máy uốn trong nước với chi phí thấp, từng bước tăng năng lực cạnh tranh cho ngành chế tạo máy nội địa.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài bao gồm:

  1. Nghiên cứu tổng quan nhu cầu thực tế và quy trình công nghệ uốn kim loại.
  2. Thiết kế kết cấu cơ khí và phân tích động học, động lực học của quá trình uốn.
  3. Ứng dụng phần mềm mô phỏng để kiểm tra độ bền vững kết cấu khung máy.
  4. Chế tạo các chi tiết cơ khí, lắp ráp hoàn thiện mô hình máy uốn ống 3 trục điều khiển số.
  5. Vận hành thử nghiệm mô hình ở các chế độ làm việc khác nhau nhằm đánh giá sai số hình học và độ ổn định của hệ thống.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Mô hình máy uốn kim loại điều khiển số (tập trung vào phần cơ khí của cơ cấu uốn 3 trục không tâm).
  • Phạm vi và giới hạn thực nghiệm: Trong thực tế sản xuất cơ khí và xây dựng, các loại đai thép thường có đường kính từ $\phi 6\text{ mm}$ đến $\phi 10\text{ mm}$. Tuy nhiên, do giới hạn về mặt thời gian, điều kiện trang thiết bị và kinh phí thực hiện đề tài sinh viên, nhóm nghiên cứu giới hạn tính toán lực uốn và gia công thử nghiệm mô hình cho phôi vật liệu mềm (nhôm, đồng) với dải đường kính từ $\phi 3\text{ mm}$ đến $\phi 5\text{ mm}$.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình tính toán

Nghiên cứu dựa trên các nguyên lý cơ học vật liệu, sức bền vật liệu và lý thuyết biến dạng dẻo kim loại:

  • Cơ học uốn và sức bền vật liệu: Quá trình uốn làm cho thớ ngoài của vật liệu bị kéo dãn (chịu ứng suất kéo), thớ trong bị nén lại (chịu ứng suất nén), tồn tại một lớp vật liệu không đổi chiều dài gọi là lớp trung hòa. Ứng suất uốn thuần túy được xác định theo công thức $\sigma = \frac{M_x}{J_x} y$ và điều kiện bền ứng suất pháp lớn nhất $\sigma_{\max} = \frac{M_x}{W_x} \le [\sigma]$. Với ứng suất tiếp khi uốn ngang phẳng, giá trị cực đại tại trục trung hòa đối với tiết diện tròn là $\tau_{\max} = \frac{4 Q_y}{3 F}$, đối với tiết diện chữ nhật là $\tau_{\max} = \frac{3 Q_y}{2 F}$.
  • Bài toán tiếp xúc đàn hồi (Lý thuyết tiếp xúc Hertz): Áp dụng để tính toán miền tiếp xúc giữa con lăn uốn hình trụ bán kính $R_1$ và phôi uốn. Chiều rộng dải tiếp xúc xác định bởi $b = 1{,}128 \sqrt{\eta \cdot q \cdot R_1}$, áp suất cực đại tại tâm vùng tiếp xúc là $P_0 = 0{,}5642 \sqrt{\frac{q}{\eta \cdot R_1}}$ (trong đó $q$ là tải trọng phân bố đều, $\eta$ là hằng số đàn hồi vật liệu). Ứng suất tiếp lớn nhất sinh ra bên dưới bề mặt tiếp xúc đạt giá trị $\tau_{\max} = 0{,}6 P_0$ tại độ sâu $z$, hoặc ứng suất tương đương theo thuyết thế năng biến đổi hình dáng $\sigma_{td} = 0{,}557 P_0$ tại độ sâu $z = 0{,}7b$.
  • Lý thuyết biến dạng dẻo của kim loại: Khảo sát sự trượt trong đơn tinh thể và đa tinh thể qua định luật Schmid về ứng suất tiếp tác dụng trên mặt trượt và phương trượt: $\tau = \frac{P}{F_0} \cos\alpha \cos\beta$. Kim loại biến dạng dẻo khi $\tau \ge \tau_{th}$ (ứng suất trượt tới hạn). Phân tích khả năng biến dạng của mạng tinh thể lập phương tâm diện (FCC - 12 hệ trượt), lập phương tâm khối (BCC - 12 hệ trượt) và lục giác xếp chặt (HCP - 3 hệ trượt), giải thích tính dẻo vượt trội của nhôm và đồng so với các vật liệu mạng lục giác.
Phương pháp uốn Cơ cấu công cụ chính Phạm vi ứng dụng và đặc điểm biến dạng Ưu điểm chính Hạn chế chính
Uốn xoay - kéo (Rotary-draw) Khuôn uốn xoay, khối kẹp, khối đẩy, trục đỡ (mandrel) Chiếm 95% quá trình uốn ống công nghiệp; uốn góc đến $180^\circ$ Độ chính xác cao, uốn được bán kính nhỏ, thành mỏng Kết cấu phức tạp, đòi hỏi nhiều đồ gá chuyên dùng
Uốn nén ép (Compression) Khối định hình cố định, khối uốn xoay quanh phôi Gia công ống uốn đơn giản, góc uốn nhỏ, ít dùng trục đỡ Thiết bị đơn giản, chi phí gia công và thiết lập thấp Phân bố ứng suất không đều, dễ nhăn bề mặt nén
Uốn búa dập (Ram/Hammer) Dầm uốn di động gắn xi lanh, hai khối đỡ xoay Phù hợp với ống đặc hoặc ống dày; góc uốn có thể đạt $> 120^\circ$ Kết cấu đơn giản, không cần cơ cấu kẹp liên tục Bán kính uốn hạn chế, dễ gây móp méo ống thành mỏng
Uốn dập thủy lực (Die bending) Búa dập tịnh tiến, hai khối đỡ xoay chịu áp lực xi lanh dưới Uốn nhiều đoạn liên tục; góc uốn tối đa khoảng $165^\circ$ Năng suất cao gấp 4 lần phương pháp búa dập thông thường Tính linh hoạt biên dạng thấp, chi phí khuôn cao
Uốn vòng 3 trục (Roll bending) Ba trục quay định hình xếp dạng tam giác, điều chỉnh khoảng cách Uốn các cung tròn bán kính lớn, biên dạng xoắn, hình oval Uốn liên tục, không dùng lõi uốn, linh hoạt biên dạng Phụ thuộc nhiều vào việc căn chỉnh vị trí trục

Phương pháp nghiên cứu thực tế

  • Thu thập và tổng hợp tài liệu: Khảo sát các tài liệu chuyên ngành cơ khí chế tạo máy, công nghệ gia công áp lực tại thư viện Trường Đại học Sư phạm Kỹ thuật TP.HCM, thư viện Trường Đại học Bách Khoa và Thư viện Khoa học Tổng hợp TP.HCM.
  • Phân tích và tính toán lý thuyết: Sử dụng giải tích toán học để xác định lực uốn, mô-men uốn và ứng suất tiếp xúc trên phôi kim loại.
  • Mô phỏng số bằng phần mềm: Ứng dụng phần mềm SolidWorks Simulation để xây dựng mô hình 3D của khung máy, chia lưới phần tử hữu hạn và phân tích phân bố ứng suất, chuyển vị dưới tác dụng của tải trọng làm việc.
  • Thực nghiệm chế tạo và thử nghiệm: Gia công chi tiết máy trên các thiết bị gia công cơ khí, tiến hành lắp ráp cụm truyền động và thử nghiệm uốn thực tế trên phôi nhôm $\phi 3 - \phi 5\text{ mm}$.

Thiết kế và triển khai hệ thống kỹ thuật

Hệ thống máy uốn ống 3 trục điều khiển số được nghiên cứu thiết kế theo hướng module hóa cơ khí kết hợp điều khiển chuyển động:

Xác định thông số kỹ thuật ban đầu

  • Vật liệu phôi thử nghiệm: Nhôm và đồng dạng thanh/ống mềm.
  • Đường kính phôi gia công thiết kế: $\phi 3\text{ mm}$ đến $\phi 5\text{ mm}$.
  • Nguyên lý uốn: Uốn tạo hình 3 trục không tâm (khối uốn bố trí theo cấu hình tam giác).

Giải pháp truyền động và điều khiển

  • Hệ thống sử dụng động cơ bước (stepper motor) để dẫn động các trục uốn, nhận tín hiệu điều khiển xung nhằm định vị chính xác góc xoay và bước tiến của phôi.
  • Kết cấu cơ khí được thiết kế để tích hợp bộ điều khiển số (lập trình PLC/CNC), cho phép tự động hóa quá trình uốn các biên dạng góc xác định trước mà không cần thao tác uốn thủ công.

Mô phỏng kiểm nghiệm độ bền khung máy

  • Nhiệm vụ phân tích kết cấu được thực hiện trên module SolidWorks Simulation. Khung máy được đặt điều kiện biên ràng buộc cố định tại các vị trí gối đỡ và chịu lực tác dụng phát sinh từ quá trình uốn kim loại.
  • Kết quả mô phỏng cho phép xác định các vùng tập trung ứng suất lớn nhất, từ đó nhóm nghiên cứu hiệu chỉnh chiều dày tấm thép và vị trí gân tăng cứng của khung máy nhằm đảm bảo điều kiện bền vững và độ cứng vững trong quá trình làm việc liên tục.

Gia công chế tạo và lắp ráp mô hình

  • Các chi tiết chính của hệ thống bao gồm: bộ ba trục uốn định hình, cơ cấu dẫn hướng phôi, bộ truyền động trục vít - bánh vít hoặc bộ truyền bánh răng, khung bệ đỡ kim loại.
  • Các trục uốn được gia công tiện rãnh định hình với dung sai tiếp xúc phù hợp nhằm hạn chế hiện tượng trượt phôi và xước bề mặt chi tiết uốn.
  • Sau khi chế tạo hoàn thiện, hệ thống được lắp ráp cân chỉnh độ song song giữa các trục quay và liên kết với cụm động cơ điều khiển để tiến hành chạy thử tải.

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 làm rõ tính cấp thiết của việc tự động hóa công đoạn uốn đai thép và uốn ống kim loại phục vụ sản xuất. Tác giả chỉ ra rằng trong ngành may mặc, việc chế tạo thủ công các dao bẻ khuôn bế dẫn đến năng suất lao động thấp. Phần lớn các máy uốn tự động đang vận hành trong nước đều là máy nhập khẩu nguyên chiếc có giá thành cao. Đề tài đặt mục tiêu làm chủ quy trình công nghệ uốn tự động, cung cấp mô hình thực nghiệm và tài liệu thiết kế làm tiền đề cho việc chế tạo máy uốn quy mô công nghiệp. Về mặt giới hạn, do kinh phí hạn hẹp nên đề tài dừng lại ở việc tính toán lực uốn và chế tạo mô hình uốn phôi nhôm mềm đường kính $\phi 3 - \phi 5\text{ mm}$, chưa triển khai trên quy mô đai thép xây dựng $\phi 6 - \phi 10\text{ mm}$.

Chương 2: Cơ sở lý thuyết

Chương 2 trình bày có hệ thống các lý thuyết cơ bản về uốn kim loại và sức bền vật liệu:

  • Phân tích chi tiết 5 phương pháp uốn ống: uốn xoay - kéo (chia thành 5 biến thể từ A đến E theo mức độ trang bị trục đỡ và khối dẫn), uốn nén ép, uốn búa dập, uốn dập thủy lực và uốn vòng 3 trục. Phân tích các dạng khuyết tật thường gặp như nhăn thớ trong, móp méo tiết diện và nứt gãy thớ ngoài khi uốn ống mỏng hoặc uốn ống vuông.
  • Thiết lập cơ sở cơ học: Phân tích trạng thái nội lực, định luật Hooke cho thanh chịu kéo - nén đúng tâm ($\sigma = E \cdot \varepsilon$), lý thuyết uốn ngang phẳng xác định lớp trung hòa và biểu đồ phân bố ứng suất pháp, ứng suất tiếp trên tiết diện chữ nhật và tiết diện tròn.
  • Xây dựng bài toán tiếp xúc đàn hồi cục bộ theo lý thuyết Hertz giữa trục uốn hình trụ và phôi kim loại, xác định độ sâu xuất hiện ứng suất tiếp cực đại ($\tau_{\max} = 0{,}6 P_0$) để làm cơ sở chọn vật liệu và nhiệt luyện bề mặt trục uốn (độ cứng khuyến nghị từ 48 HRC đến 62 HRC tùy dạng công cụ).
  • Luận giải cơ chế biến dạng dẻo của kim loại: Phân tích đường cong kéo nén, điều kiện trượt đơn tinh thể theo định luật Schmid, so sánh mật độ mặt trượt và phương trượt của ba kiểu mạng tinh thể (FCC, BCC, HCP) để giải thích sự biến dạng của vật liệu nhôm và đồng trong quá trình uốn.

Chương 3: Thiết kế

Nội dung chương 3 tập trung vào việc tính toán xác định thông số ban đầu của mô hình máy uốn:

  • Lựa chọn giải pháp uốn kim loại dạng uốn vòng 3 trục không tâm, xác định kích thước rãnh trục uốn tương ứng với đường kính phôi $\phi 3 - \phi 5\text{ mm}$.
  • Khảo sát các dạng điều khiển động cơ bước để dẫn động cơ cấu cấp phôi và tạo góc uốn.
  • Thiết lập bài toán mô phỏng kết cấu trên phần mềm SolidWorks Simulation: Khai báo vật liệu khung máy, thiết lập tải trọng tác dụng từ phản lực uốn và điều kiện biên cố định gá đặt. Dữ liệu mô phỏng cung cấp các kết quả về trường phân bố ứng suất von Mises và độ biến dạng đàn hồi của khung, chứng minh kết cấu khung đáp ứng yêu cầu chịu lực trong quá trình làm việc.

Chương 3 (phần tiếp nối): Gia công thực nghiệm

Chương thực nghiệm mô tả toàn bộ quá trình chuyển hóa bản vẽ thiết kế thành mô hình vật lý:

  • Tiến hành gia công cơ khí các cụm chi tiết: tiện trục uốn, phay thân hộp gá trục, khoan lỗ lắp ghép và hàn liên kết khung bệ đỡ.
  • Lắp ráp cơ cấu 3 trục uốn, liên kết các trục với hệ thống dẫn động động cơ bước.
  • Tiến hành chạy thử máy không tải và có tải với phôi nhôm $\phi 3 - \phi 5\text{ mm}$, kiểm tra sự đồng tâm của hệ trục, đo đạc sai lệch kích thước góc uốn và đánh giá chất lượng bề mặt phôi tại vị trí tiếp xúc uốn.

Chương 4: Tổng kết

Chương cuối tóm tắt toàn bộ khối lượng công việc đã hoàn thành và phân tích các nhược điểm còn tồn tại của mô hình:

  • Mô hình đã uốn được phôi kim loại mềm theo các thông số thiết kế đặt ra nhưng quá trình vận hành vẫn còn phát sinh tiếng ồn.
  • Động cơ bước sử dụng có công suất còn nhỏ do kinh phí chế tạo hạn chế, khiến lực bẻ phôi chưa cao, chỉ gia công được phôi kích thước nhỏ.
  • Chương trình điều khiển lập trình còn ở mức độ cơ bản, chưa uốn được nhiều biên dạng hình học phức tạp.
  • Đề xuất các phương án khắc phục: nâng cấp công suất hệ thống động cơ dẫn động, tối ưu hóa thuật toán lập trình điều khiển và gia cố thêm kết cấu giảm chấn cho khung máy.

Kết quả và đóng góp

Kết quả chính

  • Bộ hồ sơ thiết kế cơ khí: Xây dựng hoàn chỉnh bản vẽ thiết kế 2D và mô hình 3D của hệ thống máy uốn ống 3 trục.
  • Kiểm nghiệm mô phỏng kết cấu: Hoàn thành phân tích ứng suất và biến dạng khung máy bằng phần mềm SolidWorks Simulation, chứng minh kết cấu đủ khả năng chịu tải trọng uốn mà không bị phá hủy hoặc biến dạng dẻo ngoài ý muốn.
  • Sản phẩm mô hình vật lý: Chế tạo và lắp ráp hoàn thiện mô hình máy uốn ống 3 trục CNC phần cơ khí. Thử nghiệm uốn thành công phôi nhôm mềm đường kính từ $\phi 3\text{ mm}$ đến $\phi 5\text{ mm}$.

Giải pháp và kiến nghị của tác giả

  • Cải tiến hệ thống điều khiển: Thay thế hoặc nâng cấp bộ điều khiển động cơ bước có mô-men xoắn lớn hơn nhằm tăng khả năng nắn và uốn các phôi có đường kính lớn hơn.
  • Mở rộng thuật toán lập trình: Xây dựng phần mềm giao diện điều khiển linh hoạt hơn để máy có thể uốn được nhiều biên dạng hình học phức tạp (hình chữ nhật, hình oval, cung elip liên tục).
  • Giảm thiểu tiếng ồn và rung động: Bổ sung các chi tiết giảm chấn, cải tiến độ chính xác gia công của bộ truyền bánh răng và gối đỡ trục.

Đóng góp của đề tài

  • Về mặt đào tạo: Cung cấp một mô hình thiết bị trực quan phục vụ cho công tác giảng dạy, học tập và nghiên cứu của sinh viên ngành Cơ khí Chế tạo máy tại nhà trường.
  • Về mặt công nghệ: Làm chủ quy trình thiết kế và chế tạo máy uốn ống 3 trục theo phương pháp uốn không tâm; xây dựng nguồn tài liệu tính toán lý thuyết tiếp xúc và biến dạng dẻo có thể kế thừa cho các nghiên cứu chế tạo máy công nghiệp quy mô lớn hơn.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế được ghi nhận

  • Tiếng ồn cơ khí: Trong quá trình máy vận hành gia công phôi, hệ thống còn phát ra tiếng ồn do khe hở truyền động và rung động của kết cấu khung.
  • Năng lực uốn bị giới hạn: Do kinh phí thực hiện đề tài hạn hẹp, nhóm nghiên cứu chỉ trang bị động cơ bước công suất nhỏ; khả năng nắn và bẻ phôi còn yếu, chỉ uốn được kim loại mềm (nhôm, đồng) với kích thước nhỏ ($\phi 3 - \phi 5\text{ mm}$).
  • Hạn chế trong phần mềm điều khiển: Chương trình lập trình chưa hoàn thiện đầy đủ các thư viện uốn biên dạng phức tạp, khả năng tự động bù góc đàn hồi sau uốn chưa cao.

Hướng nghiên cứu tiếp

  • Nâng cấp hệ thống động lực bằng cách sử dụng động cơ bước công suất lớn hơn hoặc động cơ servo kết hợp bộ giảm tốc có tỉ số truyền cao để đủ lực uốn phôi thép đường kính $\phi 6\text{ mm} - \phi 10\text{ mm}$.
  • Phát triển phần mềm điều khiển số trên máy tính hoặc PLC, cho phép nhập tọa độ biên dạng uốn tùy ý và tự động tính toán bù sai số đàn hồi của vật liệu.
  • Tối ưu hóa kết cấu cơ khí, bổ sung hệ thống bôi trơn tự động cho các ổ trục và con lăn uốn nhằm giảm thiểu ma sát, tiếng ồn và mài mòn chi tiết.

Giá trị tham khảo

Báo cáo nghiên cứu khoa học này là tài liệu tham khảo hữu ích cho các đối tượng và nội dung sau:

  • Đối tượng: Giảng viên, sinh viên các ngành Kỹ thuật Cơ khí, Cơ khí Chế tạo máy, Cơ điện tử và Kỹ thuật Công nghiệp đang thực hiện đồ án môn học, đồ án tốt nghiệp hoặc đề tài nghiên cứu liên quan đến máy gia công biến dạng kim loại.
  • Nội dung tham khảo trọng tâm:
    • Tổng quan phân loại và phạm vi ứng dụng của các phương pháp uốn ống kim loại (uốn xoay - kéo, uốn nén, uốn dập, uốn vòng 3 trục).
    • Phương pháp thiết lập bài toán cơ học tiếp xúc Hertz và lý thuyết biến dạng dẻo kim loại ứng dụng trong tính toán công nghệ uốn.
    • Quy trình xây dựng mô hình và phân tích độ bền kết cấu khung máy uốn trên phần mềm SolidWorks Simulation.

Câu hỏi thường gặp

1. Đề tài tập trung nghiên cứu phương pháp uốn nào và có điểm gì khác biệt so với các phương pháp uốn ống truyền thống?

Đề tài tập trung vào phương pháp uốn vòng 3 trục (Roll bending) không tâm. Khác với phương pháp uốn xoay - kéo (Rotary-draw bending) đòi hỏi phải có trục đỡ bên trong (mandrel) và các khối kẹp phức tạp, phương pháp uốn 3 trục sử dụng ba con lăn định hình bố trí dạng tam giác để tạo biến dạng uốn liên tục bằng cách thay đổi vị trí tương đối giữa các trục, giúp uốn được nhiều bán kính khác nhau mà không cần thay đổi khuôn lõi.

2. Vì sao nhóm nghiên cứu chỉ thực nghiệm trên phôi nhôm đường kính $\phi 3 - \phi 5\text{ mm}$ thay vì thép $\phi 6 - \phi 10\text{ mm}$ như thực tế?

Trong thực tế sản xuất cơ khí và xây dựng, đai thép thường có đường kính từ $\phi 6\text{ mm}$ đến $\phi 10\text{ mm}$. Tuy nhiên, do giới hạn về thời gian, trang thiết bị gia công và đặc biệt là nguồn kinh phí tài trợ đề tài sinh viên còn hạn chế, nhóm chỉ đủ khả năng trang bị động cơ bước công suất nhỏ. Do đó, đề tài giới hạn phạm vi tính toán và chế tạo mô hình thử nghiệm với phôi vật liệu mềm (nhôm, đồng) kích thước $\phi 3 - \phi 5\text{ mm}$ để kiểm chứng nguyên lý hoạt động của cơ cấu cơ khí.

3. Lý thuyết tiếp xúc Hertz được tác giả vận dụng vào bài toán uốn kim loại như thế nào?

Tác giả sử dụng lý thuyết tiếp xúc Hertz để mô hình hóa sự tương tác cục bộ giữa trục uốn hình trụ tròn (bán kính $R_1$) và phôi uốn. Qua đó, tác giả tính toán được bề rộng dải tiếp xúc $b$ và áp suất tiếp xúc cực đại $P_0$, xác định vị trí xuất hiện ứng suất tiếp lớn nhất $\tau_{\max} = 0{,}6 P_0$ nằm ở độ sâu $z$ dưới bề mặt. Dữ liệu này là căn cứ kỹ thuật để lựa chọn vật liệu chế tạo trục uốn (thép hợp kim hoặc thép cacbon) và xác định chế độ tôi nhiệt luyện bề mặt (đạt 48 - 62 HRC) nhằm chống mài mòn và tránh biến dạng nứt hỏng trục.

4. Phần mềm SolidWorks Simulation đóng vai trò gì trong chương thiết kế của đề tài?

Trong chương 3, phần mềm SolidWorks Simulation được sử dụng để phân tích kiểm nghiệm độ bền vững của khung máy uốn. Bằng phương pháp phần tử hữu hạn, phần mềm tính toán trường phân bố ứng suất và biến dạng của khung dưới tác dụng của các phản lực uốn phát sinh khi làm việc. Kết quả mô phỏng giúp nhóm tác giả đánh giá độ cứng vững kết cấu và tối ưu hóa vị trí gân tăng cứng trước khi tiến hành gia công chế tạo thực tế.

5. Những nhược điểm chính nào được nhóm tác giả ghi nhận sau khi vận hành thử nghiệm mô hình?

Sau khi chế tạo và chạy thử tải, nhóm tác giả chỉ ra ba nhược điểm chính: thứ nhất, quá trình máy làm việc còn phát ra tiếng ồn cơ khí đáng kể; thứ hai, động cơ bước sử dụng có công suất nhỏ dẫn đến khả năng nắn và uốn phôi còn yếu, chưa uốn được vật liệu cứng và tiết diện lớn; thứ ba, phần lập trình điều khiển còn đơn giản, chưa hỗ trợ gia công tự động nhiều hình dạng phức tạp.

Kết luận

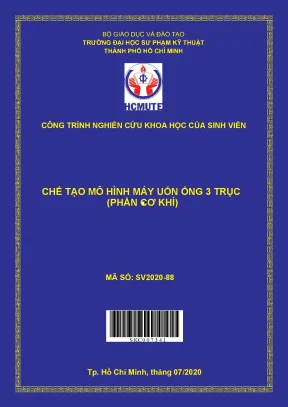

Công trình nghiên cứu khoa học sinh viên "Chế tạo mô hình máy uốn ống 3 trục (Phần cơ khí)" đã hoàn thành việc thiết kế kết cấu, mô phỏng kiểm nghiệm bền khung máy bằng phần mềm SolidWorks Simulation và chế tạo thành công mô hình máy uốn cơ khí vận hành theo nguyên lý uốn 3 trục không tâm. Mặc dù hệ thống thực nghiệm còn một số hạn chế về công suất động cơ dẫn động, tiếng ồn khi vận hành và chỉ uốn được phôi kim loại mềm kích thước nhỏ $\phi 3 - \phi 5\text{ mm}$, đề tài đã giải quyết trọn vẹn bài toán cơ sở lý thuyết về cơ học tiếp xúc và biến dạng dẻo trong công nghệ uốn. Kết quả nghiên cứu là tài liệu tham khảo có giá trị học thuật và thực tiễn, đóng vai trò nền tảng cho việc nâng cấp, hoàn thiện hệ thống máy uốn kim loại điều khiển số phục vụ công nghiệp phụ trợ trong nước.
