I. Tổng Quan Về Nghiên Cứu Biến Dạng Thân Máy Tiện

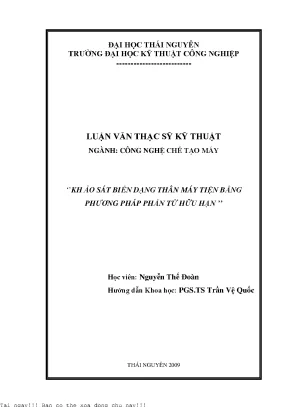

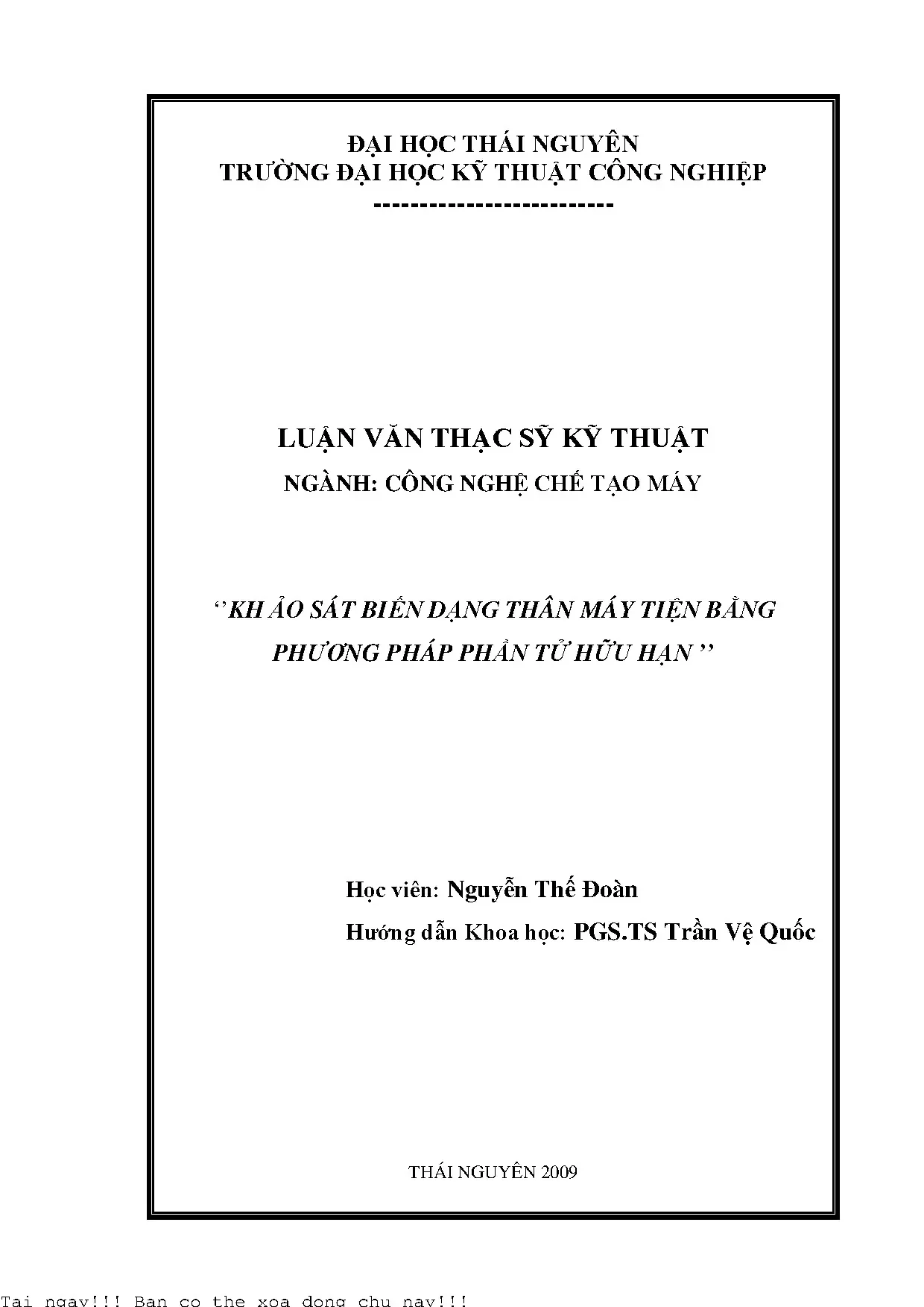

Nghiên cứu về biến dạng thân máy tiện là một lĩnh vực quan trọng trong ngành cơ khí chế tạo, đặc biệt là khi yêu cầu về độ chính xác gia công ngày càng cao. Biến dạng dù là nhỏ nhất cũng có thể ảnh hưởng đến chất lượng sản phẩm cuối cùng, dẫn đến sai số và lãng phí. Hiểu rõ nguyên nhân và cơ chế biến dạng, từ đó đưa ra các giải pháp thiết kế và vận hành tối ưu, là mục tiêu chính của các nghiên cứu trong lĩnh vực này. Phương pháp phần tử hữu hạn (FEM) đã trở thành một công cụ đắc lực, cho phép mô phỏng và phân tích chính xác biến dạng dưới tác động của các yếu tố khác nhau. Các phần mềm như Ansys, Abaqus, COMSOL được sử dụng rộng rãi trong quá trình này. Luận văn này sẽ đi sâu vào khảo sát biến dạng thân máy tiện bằng phương pháp phần tử hữu hạn, từ đó đưa ra những đánh giá và đề xuất có giá trị thực tiễn.
1.1. Tầm quan trọng của việc phân tích biến dạng máy tiện
Việc phân tích biến dạng máy tiện có vai trò then chốt trong việc đảm bảo độ chính xác của quá trình gia công. Các yếu tố như lực cắt, nhiệt độ, và trọng lượng của phôi đều có thể gây ra biến dạng cho thân máy. Nếu không kiểm soát được biến dạng, sai số gia công sẽ tăng lên, dẫn đến sản phẩm không đạt yêu cầu. Phân tích này giúp các kỹ sư xác định các điểm yếu trong thiết kế, từ đó đưa ra các giải pháp gia cường hoặc tối ưu hóa kết cấu. Việc sử dụng phần mềm phân tích FEM giúp tiết kiệm thời gian và chi phí so với các phương pháp thử nghiệm truyền thống.
1.2. Giới thiệu phương pháp Phần Tử Hữu Hạn FEM
Phương pháp phần tử hữu hạn (FEM) là một phương pháp số mạnh mẽ, cho phép giải các bài toán phức tạp trong cơ học, nhiệt động lực học và nhiều lĩnh vực khác. Nguyên tắc cơ bản của FEM là chia đối tượng cần phân tích thành vô số các phần tử nhỏ, liên kết với nhau qua các nút. Sau đó, các phương trình toán học được thiết lập cho từng phần tử, và giải đồng thời để tìm ra ứng suất, biến dạng, và các thông số khác. FEM đặc biệt hiệu quả trong việc mô phỏng các kết cấu phức tạp như thân máy tiện, nơi mà các phương pháp phân tích truyền thống trở nên khó khăn.
II. Thách Thức Vấn Đề Về Độ Cứng Vững Máy Tiện
Độ cứng vững của máy tiện là một yếu tố then chốt ảnh hưởng đến khả năng chống lại biến dạng dưới tác động của lực cắt và các yếu tố khác. Một máy tiện có độ cứng vững kém sẽ dễ bị biến dạng, dẫn đến rung động và sai số gia công. Việc duy trì độ cứng vững trong suốt quá trình vận hành là một thách thức lớn, đặc biệt là đối với các máy có kết cấu phức tạp và chịu tải trọng lớn. Do đó, các nghiên cứu về tối ưu hóa kết cấu máy tiện và lựa chọn vật liệu thân máy tiện phù hợp đóng vai trò quan trọng trong việc nâng cao hiệu suất và độ chính xác gia công.
2.1. Ảnh hưởng của biến dạng đến độ chính xác gia công
Biến dạng của thân máy tiện có thể gây ra nhiều vấn đề nghiêm trọng, bao gồm sai số kích thước, sai số hình dạng, và độ nhám bề mặt kém. Ngay cả những biến dạng nhỏ, ở mức micromet, cũng có thể ảnh hưởng đáng kể đến chất lượng sản phẩm. Ví dụ, biến dạng của bàn dao có thể làm thay đổi vị trí của dao cắt, dẫn đến sai số về đường kính và độ đồng tâm của chi tiết gia công. Việc hiểu rõ cơ chế ảnh hưởng của biến dạng giúp các kỹ sư thiết kế và vận hành máy tiện một cách hiệu quả hơn.
2.2. Các yếu tố ảnh hưởng đến biến dạng thân máy tiện
Nhiều yếu tố có thể gây ra biến dạng cho thân máy tiện, bao gồm lực cắt, trọng lượng của phôi, nhiệt độ, và rung động. Lực cắt là một trong những nguyên nhân chính, đặc biệt là khi gia công các vật liệu cứng hoặc thực hiện các nguyên công cắt nặng. Nhiệt độ cũng có thể gây ra biến dạng nhiệt, do sự giãn nở không đều của các bộ phận máy. Ngoài ra, rung động do động cơ hoặc các yếu tố bên ngoài cũng có thể làm tăng biến dạng. Để giảm thiểu biến dạng, cần phải kiểm soát chặt chẽ các yếu tố này.
2.3. Vật liệu thân máy và ảnh hưởng tới độ cứng vững
Vật liệu thân máy tiện đóng vai trò quan trọng trong việc đảm bảo độ cứng vững và khả năng chống biến dạng. Các vật liệu thường được sử dụng bao gồm gang, thép, và các loại vật liệu composite. Gang có ưu điểm là khả năng giảm rung tốt và giá thành hợp lý, nhưng độ cứng vững không cao bằng thép. Thép có độ cứng vững cao hơn, nhưng dễ bị rung động hơn. Các vật liệu composite có thể kết hợp ưu điểm của cả hai loại vật liệu, nhưng giá thành thường cao hơn. Việc lựa chọn vật liệu phù hợp phụ thuộc vào yêu cầu cụ thể của từng ứng dụng.
III. Mô Phỏng FEM Phân Tích Biến Dạng Thân Máy Tiện
Mô phỏng FEM là một công cụ quan trọng trong việc phân tích biến dạng của thân máy tiện. Bằng cách tạo ra một mô hình ảo của máy tiện và áp dụng các điều kiện biên và tải trọng thực tế, các kỹ sư có thể dự đoán chính xác ứng suất và biến dạng xảy ra. Kết quả mô phỏng FEM có thể được sử dụng để tối ưu hóa thiết kế máy tiện, lựa chọn vật liệu phù hợp, và cải thiện quy trình gia công.
3.1. Quy trình mô hình hóa máy tiện cho phân tích FEM
Quy trình mô hình hóa máy tiện cho phân tích FEM bao gồm nhiều bước. Đầu tiên, cần tạo ra một mô hình hình học 3D của máy tiện, sử dụng các phần mềm CAD như SolidWorks hoặc AutoCAD. Sau đó, mô hình này được nhập vào phần mềm FEM như Ansys hoặc Abaqus. Tiếp theo, cần xác định các thuộc tính vật liệu của các bộ phận máy, áp dụng các điều kiện biên (ví dụ, cố định các chân máy), và đặt tải trọng (ví dụ, lực cắt). Cuối cùng, mô hình được chia thành các phần tử nhỏ (lưới), và quá trình phân tích được thực hiện.
3.2. Các loại phần tử thường dùng trong mô phỏng FEM máy tiện
Trong mô phỏng FEM máy tiện, có nhiều loại phần tử có thể được sử dụng, tùy thuộc vào độ phức tạp của mô hình và yêu cầu về độ chính xác. Các loại phần tử phổ biến bao gồm phần tử khối (hexahedral, tetrahedral), phần tử vỏ (shell), và phần tử dầm (beam). Phần tử khối thường được sử dụng để mô phỏng các bộ phận có hình dạng phức tạp và yêu cầu độ chính xác cao. Phần tử vỏ thường được sử dụng cho các bộ phận mỏng như vỏ máy. Phần tử dầm thường được sử dụng cho các bộ phận có hình dạng dài và mảnh như trục và thanh dẫn.
3.3. Các điều kiện biên và tải trọng trong mô phỏng biến dạng
Việc xác định các điều kiện biên và tải trọng chính xác là rất quan trọng để đảm bảo tính chính xác của mô phỏng biến dạng. Các điều kiện biên thường bao gồm việc cố định các chân máy, giới hạn chuyển động của các bộ phận, và áp dụng các ràng buộc khác. Tải trọng thường bao gồm lực cắt, trọng lượng của phôi, và các lực khác tác dụng lên máy tiện. Cần phải xác định chính xác vị trí và hướng của các lực này để mô phỏng được kết quả chính xác.
IV. Ứng Dụng Kết Quả Phân Tích FEM Thân Máy Tiện
Kết quả phân tích FEM có thể được sử dụng để đánh giá độ cứng vững của thân máy tiện, xác định các điểm yếu trong thiết kế, và tối ưu hóa kết cấu. Ví dụ, kết quả phân tích có thể cho thấy các khu vực tập trung ứng suất cao, nơi có nguy cơ xảy ra phá hủy. Dựa trên thông tin này, các kỹ sư có thể gia cường các khu vực đó, thay đổi hình dạng của các bộ phận, hoặc sử dụng vật liệu có độ bền cao hơn. Các nghiên cứu thực nghiệm và đo biến dạng cũng cần thiết để so sánh và xác thực với kết quả FEM
4.1. Đánh giá ứng suất và biến dạng bằng phần mềm Ansys
Ansys là một phần mềm FEM mạnh mẽ, được sử dụng rộng rãi trong ngành cơ khí chế tạo. Ansys cung cấp nhiều công cụ để phân tích ứng suất và biến dạng của các kết cấu phức tạp như thân máy tiện. Bằng cách sử dụng Ansys, các kỹ sư có thể xác định các khu vực tập trung ứng suất cao, dự đoán tuổi thọ của các bộ phận, và tối ưu hóa thiết kế để giảm thiểu biến dạng. Việc phân tích modal để tìm ra tần số dao động riêng và chế độ rung động của máy cũng rất quan trọng.
4.2. So sánh kết quả mô phỏng và thực nghiệm đo biến dạng
Để đảm bảo tính chính xác của mô phỏng FEM, cần phải so sánh kết quả mô phỏng với kết quả thực nghiệm. Đo biến dạng có thể được thực hiện bằng nhiều phương pháp khác nhau, chẳng hạn như sử dụng strain gauge, laser scanning, hoặc các phương pháp quang học khác. Bằng cách so sánh kết quả mô phỏng và thực nghiệm, các kỹ sư có thể xác định độ tin cậy của mô hình FEM và điều chỉnh các tham số mô phỏng để đạt được kết quả chính xác hơn. Sự sai khác giữa kết quả mô phỏng FEM và thực nghiệm giúp các kỹ sư hiệu chỉnh mô hình một cách chính xác hơn.
4.3. Ứng dụng phân tích FEM vào tối ưu hóa kết cấu máy tiện
Kết quả phân tích FEM có thể được sử dụng để tối ưu hóa kết cấu máy tiện, bằng cách thay đổi hình dạng của các bộ phận, sử dụng vật liệu có độ bền cao hơn, hoặc gia cường các khu vực yếu. Ví dụ, nếu kết quả phân tích cho thấy rằng một bộ phận nào đó bị biến dạng quá mức, các kỹ sư có thể tăng độ dày của bộ phận đó, thêm các gân gia cường, hoặc thay đổi vật liệu để giảm biến dạng. Việc tối ưu hóa kết cấu giúp nâng cao độ cứng vững của máy tiện, giảm thiểu rung động, và cải thiện độ chính xác gia công. Quan trọng là cần cân nhắc giữa hiệu quả kỹ thuật và chi phí sản xuất.
V. Kết Luận Biến Dạng Thân Máy Tiện và Hướng Nghiên Cứu Mới
Nghiên cứu về biến dạng thân máy tiện bằng phương pháp phần tử hữu hạn là một lĩnh vực quan trọng và đầy tiềm năng. Việc hiểu rõ cơ chế biến dạng và ứng dụng FEM để mô phỏng và phân tích giúp các kỹ sư thiết kế và vận hành máy tiện một cách hiệu quả hơn. Trong tương lai, các nghiên cứu sẽ tập trung vào việc phát triển các mô hình FEM chính xác hơn, ứng dụng các thuật toán tối ưu hóa tiên tiến, và tích hợp FEM với các công nghệ sản xuất thông minh để tạo ra các máy tiện có độ chính xác và độ tin cậy cao hơn. Cần quan tâm đến các loại biến dạng nhiệt và cách giảm thiểu tác động của nó.
5.1. Tổng kết các phương pháp giảm biến dạng máy tiện
Có nhiều phương pháp khác nhau để giảm biến dạng máy tiện, bao gồm tối ưu hóa kết cấu, lựa chọn vật liệu phù hợp, kiểm soát nhiệt độ, và giảm rung động. Tối ưu hóa kết cấu có thể được thực hiện bằng cách thay đổi hình dạng của các bộ phận, thêm các gân gia cường, hoặc sử dụng các kỹ thuật thiết kế tiên tiến. Lựa chọn vật liệu phù hợp, với độ cứng vững cao và khả năng giảm rung tốt, cũng rất quan trọng. Kiểm soát nhiệt độ có thể được thực hiện bằng cách sử dụng hệ thống làm mát, hoặc thiết kế máy tiện sao cho nhiệt được phân bố đều. Cuối cùng, giảm rung động có thể được thực hiện bằng cách sử dụng các bộ giảm chấn, hoặc thiết kế máy tiện sao cho có tần số dao động riêng cao.
5.2. Hướng nghiên cứu tiếp theo về phân tích FEM máy tiện
Trong tương lai, các nghiên cứu về phân tích FEM máy tiện sẽ tập trung vào việc phát triển các mô hình chính xác hơn, ứng dụng các thuật toán tối ưu hóa tiên tiến, và tích hợp FEM với các công nghệ sản xuất thông minh. Cần phải phát triển các mô hình FEM có thể mô phỏng các hiệu ứng phức tạp như biến dạng nhiệt, mỏi vật liệu, và tương tác giữa các bộ phận máy. Các thuật toán tối ưu hóa có thể được sử dụng để tự động tìm ra thiết kế tốt nhất cho máy tiện, dựa trên các tiêu chí như độ cứng vững, trọng lượng, và chi phí. Cuối cùng, tích hợp FEM với các công nghệ sản xuất thông minh như in 3D và gia công CNC sẽ cho phép tạo ra các máy tiện có hiệu suất cao và độ chính xác cao.
