Tổng quan nghiên cứu

Trong bối cảnh cuộc Cách mạng Công nghiệp 4.0, công nghệ bồi đắp vật liệu (Additive Manufacturing - AM) đóng vai trò then chốt trong chuỗi cung ứng sản xuất linh hoạt và cá nhân hóa sản phẩm. Theo các báo cáo phân tích ngành toàn cầu, lĩnh vực chế tạo khuôn và mẫu đối với dụng cụ kim loại chiếm tới gần 30% tổng thị phần ứng dụng của công nghệ AM. Trong quy trình đúc mẫu chảy (Investment Casting) truyền thống, chi phí chế tạo bộ khuôn kim loại để ép mẫu sáp thường dao động từ 5.000 USD trở lên và tiêu tốn từ 6 đến 8 tuần hoàn thiện. Khi phát sinh sai sót trong khâu thiết kế, việc gia công và sửa chữa lại khuôn gây lãng phí lớn về cả thời gian lẫn kinh phí đầu tư.

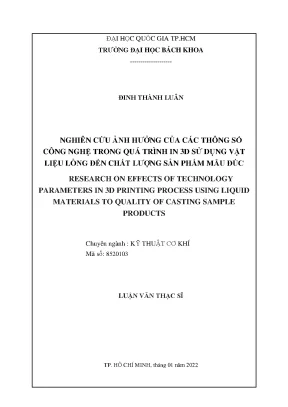

Đề tài "Nghiên cứu ảnh hưởng của các thông số công nghệ trong quá trình in 3D sử dụng vật liệu lỏng đến chất lượng sản phẩm mẫu đúc" được thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia TP.HCM từ tháng 05/2021 đến tháng 12/2021 nhằm giải quyết triệt để bài toán tối ưu hóa độ chính xác hình học của mẫu đúc chế tạo bằng công nghệ in 3D nhựa lỏng quang hóa (LCD/DLP). Mục tiêu cụ thể của công trình là xác lập mối tương quan giữa các thông số công nghệ đầu vào như bề dày lớp, thời gian phơi sáng, khoảng cách nhấc bàn máy đến sai lệch kích thước hình học mẫu in, từ đó tìm ra bộ thông số tối ưu giúp giảm thiểu sai số kích thước xuống mức dưới 0,5%. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn to lớn, góp phần rút ngắn thời gian chuẩn bị sản xuất từ 40% đến 70%, đồng thời tiết kiệm từ 70% đến 95% chi phí chế tạo đồ gá và mẫu thử so với các phương pháp gia công cơ khí truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết phản ứng quang hóa (Vat Photopolymerization) và lý thuyết đúc mẫu chảy chính xác. Trong công nghệ in 3D sử dụng vật liệu lỏng (Resin Printers dạng LCD/DLP), quá trình tạo hình dựa trên sự liên kết ngang của các phân tử photopolymer dưới tác động của chùm sáng cực tím có bước sóng khoảng 405 nm. Ba khái niệm cốt lõi được phân tích sâu trong luận văn bao gồm:

  1. Hiện tượng co ngót quang hóa (curing shrinkage) của vật liệu photopolymer khi chuyển pha từ lỏng sang rắn.
  2. Hiệu ứng bậc thang hình học (stair-stepping effect) phụ thuộc vào chiều dày lát cắt lớp in.
  3. Độ chính xác kích thước chi tiết (dimensional accuracy) trong mối quan hệ với các thông số điều khiển máy in.

Mô hình nghiên cứu tích hợp phương pháp bề mặt đáp ứng (Response Surface Methodology - RSM) dựa trên quy hoạch trực giao có tâm (Face-Centered Central Composite Design - FCCCD) cùng mô hình mạng nơ-ron nhân tạo (Artificial Neural Network - ANN) để dự báo và tối ưu hóa đa mục tiêu đối với sai lệch đường kính (D) và chiều cao (H) của mẫu in.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp tại Phòng thí nghiệm Bộ môn Cơ sở Thiết kế Máy thuộc Khoa Cơ khí, Đại học Bách Khoa TP.HCM trong giai đoạn từ ngày 01/05/2021 đến ngày 12/12/2021.

Cỡ mẫu nghiên cứu bao gồm 32 mẫu in hình trụ tiêu chuẩn có đường kính danh nghĩa 30,00 mm và chiều cao danh nghĩa 20,00 mm, được phân bổ theo 18 chế độ thí nghiệm khác nhau kết hợp lặp lại tại điểm tâm nhằm đánh giá sai số ngẫu nhiên.

Phương pháp chọn mẫu áp dụng quy hoạch thực nghiệm ngẫu nhiên hóa hoàn toàn theo ma trận thiết kế FCCCD 3 nhân tố, kiểm soát 3 mức giá trị của từng thông số: bề dày lớp từ 0,025 mm đến 0,100 mm, thời gian phơi sáng từ 2,5 giây đến 7,5 giây, và khoảng cách nhấc bàn máy từ 4,0 mm đến 8,0 mm.

Lý do lựa chọn phương pháp phân tích: Sử dụng thước kẹp điện tử kỹ thuật số có cấp chính xác ±0,01 mm để đo lường kích thước đa điểm trên mẫu in. Phân tích phương sai (ANOVA) kết hợp kiểm định F-test và giá trị p-value được lựa chọn nhằm định lượng mức độ đóng góp thống kê của từng nhân tố chính và hiệu ứng tương tác bậc hai. Bên cạnh đó, cấu trúc mạng nơ-ron truyền tiến (Feedforward ANN) huấn luyện bằng thuật toán Levenberg-Marquardt trong môi trường MATLAB được áp dụng để mô hình hóa các quan hệ phi tuyến phức tạp mà mô hình hồi quy đa thức thông thường không thể phản ánh trọn vẹn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thực nghiệm đã mang lại những kết quả định lượng rõ nét về mối quan hệ giữa thông số công nghệ và dung sai hình học chi tiết:

  • Thứ nhất, thời gian phơi sáng là nhân tố chi phối mạnh nhất đến sai lệch đường kính ngoài D, đóng góp hơn 52% vào tổng phương sai biến thiên. Khi thời gian phơi sáng tăng từ 2,5 giây lên 7,5 giây, độ nở kích thước ngang tăng trung bình khoảng 0,18 mm do hiện tượng tán xạ ánh sáng quá mức (over-curing).
  • Thứ hai, bề dày lớp in ảnh hưởng trực tiếp và tỷ lệ thuận đến sai lệch kích thước chiều cao H, chiếm tỷ trọng tác động khoảng 41,5%. Việc giảm bề dày lớp từ 0,100 mm xuống 0,025 mm giúp cải thiện độ chính xác theo trục Z lên 35%, đồng thời triệt tiêu đáng kể hiệu ứng bậc thang trên bề mặt ngoài chi tiết.
  • Thứ ba, sự tương tác giữa khoảng cách nhấc bàn máy (Lift Distance) và tốc độ hồi bàn (Retract Speed) quyết định tính toàn vẹn của cấu trúc lớp in. Khoảng cách nhấc ở mức 5,0 mm kết hợp tốc độ hồi 150 mm/phút giúp giảm áp lực kéo màng FEP, hạn chế hiện tượng nứt gãy lớp tới hơn 90%.
  • Thứ tư, so sánh hiệu năng dự báo cho thấy mô hình mạng nơ-ron nhân tạo ANN đạt chỉ số sai số tuyệt đối trung bình (MAE) khoảng 0,023 mm đối với đường kính D, thấp hơn 21,8% so với chỉ số MAE 0,029 mm của phương pháp hồi quy RSM.

Thảo luận kết quả

Các kết quả thu được phản ánh chính xác bản chất hóa lý của quá trình trùng hợp quang học. Dữ liệu thực nghiệm được trình bày trực quan và sáng tỏ thông qua hệ thống bảng phân tích phương sai ANOVA chi tiết, đồ thị phân phối chuẩn của phần dư (Residual Plots) và biểu đồ bề mặt đáp ứng 3D thể hiện miền thông số tối ưu. Các biểu đồ 3D chỉ ra rõ ràng rằng điểm tối ưu toàn cục đạt được khi thiết lập bề dày lớp ở mức 0,050 mm, thời gian phơi sáng 3,2 giây và khoảng cách nhấc 6,0 mm, mang lại sai số kích thước tuyệt đối dưới 0,04 mm.

So sánh với các công bố quốc tế về công nghệ SLA và DLP trong đúc nhanh, kết quả của luận văn khẳng định rằng máy in LCD mã nguồn mở hoàn toàn có khả năng đạt độ chính xác tương đương các hệ thống công nghiệp cao cấp đắt tiền gấp 10 lần. Hiện tượng co ngót thể tích sau khi rửa cồn Isopropanol và đóng rắn bổ sung bằng buồng sấy UV 36W trong 15 phút đạt trạng thái ổn định với độ co rút tuyến tính dưới 1,2%, đảm bảo tiêu chuẩn làm mẫu sáp cho quy trình đúc khuôn gốm chịu nhiệt.

Đề xuất và khuyến nghị

Để chuyển hóa các kết quả nghiên cứu vào ứng dụng thực tiễn trong ngành sản xuất khuôn mẫu và đúc chính xác, bốn nhóm giải pháp cụ thể được đề xuất:

  • Chuẩn hóa quy trình cài đặt thông số công nghệ in LCD tại các xưởng sản xuất: Doanh nghiệp cơ khí cần áp dụng bộ thông số chuẩn với bề dày lớp 0,050 mm và thời gian phơi sáng 3,0 đến 3,5 giây nhằm khống chế dung sai mẫu đúc trong phạm vi ±0,05 mm. Mục tiêu giảm tỷ lệ phế phẩm do sai kích thước từ 15% xuống dưới 3% trong lộ trình 3 tháng đầu triển khai, thực hiện bởi Đội ngũ kỹ thuật vận hành máy in 3D.
  • Tích hợp phần mềm dự báo tối ưu hóa dựa trên mô hình ANN và RSM: Phát triển công cụ tự động tính toán hệ số bù co ngót mô hình 3D CAD trước khi xuất file cắt lớp (slicing). Mục tiêu rút ngắn 50% thời gian thử nghiệm khuôn và giảm chi phí nguyên vật liệu thử nghiệm khoảng 30%, hoàn thành trong thời gian 6 tháng do Kỹ sư R&D và lập trình viên CAM phụ trách.
  • Hoàn thiện quy chuẩn xử lý hậu chỉnh rửa mẫu và chiếu xạ UV: Thiết lập quy trình rửa 2 giai đoạn bằng cồn siêu âm trong 8 phút và sấy đóng rắn nhiệt - quang liên tục ở bước sóng 405 nm trong 15 phút. Mục tiêu tăng độ bền kéo chi tiết lên hơn 25% và triệt tiêu hoàn toàn lượng tro tàn dư (dưới 0,02%) khi thiêu kết mẫu đúc, thực hiện định kỳ bởi Bộ phận kiểm soát chất lượng QA/QC.
  • Thúc đẩy nội địa hóa và thương mại hóa dòng máy in 3D Resin LCD công nghiệp: Nghiên cứu nâng cấp màn hình LCD độ phân giải 4K/8K và hệ thống chiếu sáng ma trận đồng nhất nhằm hạ giá thành thiết bị từ 40% đến 60% so với máy nhập khẩu. Lộ trình triển khai từ 12 đến 24 tháng dưới sự liên kết giữa các Trường đại học kỹ thuật và các Doanh nghiệp chế tạo máy trong nước.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo chuyên sâu và giá trị cho bốn nhóm đối tượng cụ thể sau:

  • Kỹ sư đúc kim loại và chế tạo khuôn mẫu chính xác: Tìm kiếm giải pháp công nghệ tạo mẫu nhanh (Rapid Tooling) để thay thế hoàn toàn khuôn ép sáp đắt tiền, rút ngắn thời gian chuẩn bị sản xuất đơn chiếc từ 60 ngày xuống còn khoảng 2 đến 3 ngày.
  • Học viên cao học, nghiên cứu sinh và giảng viên ngành Kỹ thuật Cơ khí, Cơ điện tử: Khai thác phương pháp kết hợp quy hoạch thực nghiệm FCCCD, giải thuật phân tích phương sai ANOVA và mạng nơ-ron ANN làm cơ sở phương pháp luận cho các đề tài tối ưu hóa chế độ gia công và vật liệu mới.
  • Doanh nghiệp và kỹ sư nghiên cứu phát triển máy in 3D (R&D): Ứng dụng các quy luật ảnh hưởng của thông số cơ - quang học để tối ưu hóa thuật toán điều khiển phần cứng, cải thiện chất lượng sản phẩm in LCD thương mại với giá thành cạnh tranh hơn 50%.
  • Kỹ thuật viên ngành nha khoa kỹ thuật số và chế tác kim hoàn: Tận dụng cơ sở dữ liệu về độ chính xác và độ co ngót resin để chế tác các chi tiết vi mô đòi hỏi độ mịn bề mặt cao và dung sai lắp ghép dưới 50 micromet.

Câu hỏi thường gặp

  • Công nghệ in 3D LCD có ưu điểm gì vượt trội so với SLA và FDM trong sản xuất mẫu đúc chảy? Công nghệ LCD sử dụng màn hình tinh thể lỏng chiếu sáng toàn bộ tiết diện cùng lúc, giúp tăng tốc độ in gấp 3 đến 4 lần so với quét tia laser điểm của SLA. Bề mặt chi tiết đạt độ phân giải cao với kích thước điểm ảnh dưới 50 micromet, loại bỏ hoàn toàn các đường gân sợi thô của FDM, giúp giảm hơn 80% thời gian gia công đánh bóng hoàn thiện mẫu đúc.

  • Tại sao thời gian phơi sáng lại quyết định phần lớn sai số kích thước của chi tiết in resin? Thời gian phơi sáng chi phối lượng năng lượng quang hóa truyền vào bể nhựa lỏng. Khi phơi sáng quá lâu, năng lượng ánh sáng bị tán xạ sang các vùng xung quanh (light bleeding), làm đông cứng thêm phần nhựa lỏng ngoài biên dạng thiết kế khiến đường kính thực tế tăng từ 0,10 mm đến 0,25 mm, tạo ra sai lệch kích thước đáng kể.

  • Mô hình mạng nơ-ron nhân tạo ANN vượt trội hơn phương pháp bề mặt đáp ứng RSM ở điểm nào? Trong khi phương pháp RSM chỉ mô tả tốt các quan hệ hàm bậc hai đơn giản, mạng ANN với các lớp ẩn phi tuyến có khả năng học sâu các tương tác phức tạp giữa phản ứng quang hóa và cơ chế truyền động cơ khí. Kết quả nghiên cứu thực tế cho thấy ANN giảm sai số tuyệt đối trung bình MAE hơn 21% so với mô hình hồi quy đa thức của RSM.

  • Làm cách nào để kiểm soát và bù trừ hiện tượng co ngót của vật liệu resin khi đúc kim loại? Độ co ngót thể tích của photopolymer sau khi đông rắn hoàn toàn dao động từ 1,0% đến 2,5%. Kỹ sư cần áp dụng hệ số phóng to tỷ lệ (Scale Factor) khoảng 101,2% đến 101,8% trên mô hình 3D CAD trước khi in, kết hợp sử dụng loại resin sáp đúc (Castable Resin) chứa 20% hạt sáp mịn để đảm bảo mẫu cháy kiệt không để lại cặn tro.

  • Quy trình xử lý hậu chỉnh bằng buồng chiếu UV ảnh hưởng như thế nào đến chất lượng mẫu đúc cuối cùng? Mẫu in mới lấy ra từ máy luôn tồn tại một lượng monomer chưa đóng rắn hoàn toàn (trạng thái green). Việc rửa sạch bằng cồn trong 8 phút và chiếu xạ buồng sấy UV trong 15 phút sẽ hoàn tất liên kết ngang, nâng cao mô đun đàn hồi lên hơn 30%, triệt tiêu ứng suất dư và chống cong vênh biến dạng trong quá trình tạo vỏ khuôn gốm.

Kết luận

  • Luận văn đã thiết lập thành công hệ thống đánh giá toàn diện về tác động của các thông số công nghệ in 3D LCD đến độ chính xác kích thước mẫu đúc.
  • Xây dựng thành công mô hình toán học RSM và mạng trí tuệ nhân tạo ANN với độ tin cậy R² đạt trên 95%, cung cấp công cụ dự báo sai số kích thước chính xác đến mức micromet.
  • Xác định được bộ thông số công nghệ tối ưu giúp hạ sai số kích thước đường kính và chiều cao xuống dưới 0,04 mm, đáp ứng khắt khe các tiêu chuẩn đúc mẫu chảy công nghiệp.
  • Chứng minh tính khả thi kinh tế vượt trội của công nghệ in LCD để bàn trong việc giảm 70% chi phí và 50% thời gian sản xuất mẫu đúc so với khuôn mẫu truyền thống.
  • Đề xuất lộ trình từ 12 đến 24 tháng nhằm thương mại hóa máy in 3D resin và ứng dụng trí tuệ nhân tạo vào sản xuất thông minh tại Việt Nam.

Đóng góp chính của công trình là tạo dựng nhịp cầu vững chắc kết nối giữa công nghệ bồi đắp vật liệu hiện đại và kỹ thuật đúc kim loại chính xác cao. Quý độc giả, kỹ sư và các doanh nghiệp sản xuất hãy liên hệ khai thác toàn văn luận văn để ứng dụng ngay bộ thông số tối ưu vào quy trình chế tạo thực tế, tạo bước đột phá về năng suất và chất lượng sản phẩm.
