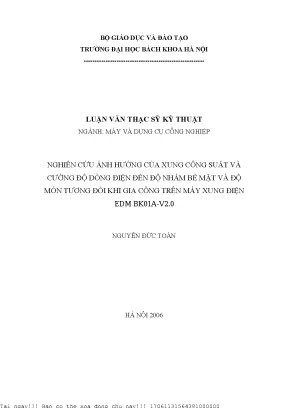

Nghiên Cứu Ảnh Hưởng Của Xung Công Suất Và Cường Độ Dòng Điện Đến Độ Nhám Bề Mặt Trong Gia Công EDM

Chuyên khảo kỹ thuật phân tích Nghiên ứu ảnh hưởng ủa xung ông suất và ường độ dòng điện đến độ nhám bề mặt và độ mòn tương đối, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Tác giả: Nguyễn Đức Toàn
• Người hướng dẫn: TS. Hoàng Vĩnh Sinh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Máy Và Dụng Cụ Công Nghiệp
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Xung Công Suất Và Cường Độ Dòng Điện Đến Độ Nhám Bề Mặt Trong Gia Công EDM
• Loại tài liệu: Luận Văn Thạc Sỹ Kỹ Thuật
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHƯƠNG PHÁP GIA CÔNG TIA LỬA ĐIỆN
• 1.1. Nguyên lý gia công tia lửa điện
• 1.2. Bản chất vật lý của quá trình ăn mòn xung tia lửa điện
• 1.2.1. Giai đoạn 1: hình thành kênh dẫn điện
• 1.2.2. Giai đoạn 2: phóng tia lửa điện làm bốc hơi vật liệu
• 1.2.3. Giai đoạn 3: hoá rắn hơi vật liệu và phục hồi
• 1.3. Thiết bị gia công, chỉ tiêu đánh giá và phạm vi ứng dụng
• 1.3.1. Thiết bị gia công
• 1.3.2. Ưu, nhược điểm
• 1.3.3. Chỉ tiêu đánh giá quá trình gia công EDM
• 2. CHƯƠNG 2: MÔ HÌNH ĐIỀU KHIỂN CNC CHO MÁY XUNG TIA LỬA ĐIỆN (MODEL BK01A-V2)
• 2.1. Nguyên tắc thiết kế bộ điều khiển
• 2.2. Các chức năng của bộ điều khiển máy xung EDM
• 2.3. Sơ đồ khối chức năng của hệ thống điều khiển
• 2.3.1. Phân chia các khối chức năng
• 2.3.2. Khối phát xung công suất
• 2.3.3. Khối điều khiển động cơ
• 2.3.4. Khối giao tiếp và hiển thị
• 2.3.5. Phần mềm trung tâm và tối ưu hoá phần mềm
• 3. CHƯƠNG 3: NGHIÊN CỨU CÁC ẢNH HƯỞNG VÀ TỐI ƯU HOÁ KHI GIA CÔNG TRÊN MÁY XUNG (MODEL BK01A-V2)
• 3.1. Khảo sát bộ điều khiển máy
• 3.2. Mô hình điều khiển máy
• 3.3. Sơ đồ nguyên lý bộ điều khiển dùng vi điều khiển 89C52
• 3.4. Sơ đồ khối gồm các module
• 3.5. Hệ thống các mạch điện
• 3.6. Quá trình điều khiển và tối ưu hoá trong EDM
• 3.6.1. Giới thiệu chung
• 3.6.2. Các tham số trong EDM
• 3.6.3. Tối ưu hoá trong gia công EDM
• 3.6.4. Đánh giá quá trình gia công thực trong EDM
• 3.6.5. Các vấn đề về tín hiệu phản hồi
• 3.6.5.1. Khe hở điện cực
• 3.6.5.2. Bảo vệ khe hở điện cực
• 3.6.5.3. Độ nhám bề mặt
• 4. CHƯƠNG 4: THỰC NGHIỆM ĐO VÀ XỬ LÝ SỐ LIỆU
• 4.1. Giải quyết vấn đề
• 4.2. Xây dựng các bộ thông số thực nghiệm
• 4.3. Thực nghiệm ảnh hưởng t i, I e tới độ nhám bề mặt R a
• 4.4. Thực nghiệm ảnh hưởng của xung ngược đến lượng mòn tương đối
• 4.5. Các kết luận, giới hạn và hướng phát triển của luận văn
• 4.5.1. Giới hạn nghiên cứu
• 4.5.2. Hướng phát triển của luận văn
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC TÓM TẮT LUẬN VĂN

Tóm tắt

I. Tổng Quan Nghiên Cứu Ảnh Hưởng Gia Công EDM 50 60 Ký Tự

Gia công phóng điện (EDM), hay còn gọi là gia công tia lửa điện, là một phương pháp gia công phi truyền thống quan trọng. Phương pháp này sử dụng các xung điện lặp đi lặp lại để loại bỏ vật liệu khỏi phôi. Các yếu tố như xung công suất, cường độ dòng điện, dung dịch điện môi và thời gian xung đóng vai trò then chốt trong việc quyết định chất lượng bề mặt sau gia công. Nghiên cứu này tập trung vào ảnh hưởng của xung công suất và cường độ dòng điện đến độ nhám bề mặt trong quá trình gia công EDM. Hầu hết các doanh nghiệp Cơ khí ở Việt Nam đều được trang bị các máy gia công tia lửa điện. Phần đóng góp của chúng trong một sản phẩm cơ khí có thể lên đến 20%-50%.

1.1. Nguyên lý gia công EDM và các thông số cơ bản

Gia công EDM dựa trên nguyên lý tạo ra các tia lửa điện lặp đi lặp lại giữa điện cực và phôi, cả hai đều được nhúng trong dung dịch điện môi. Các thông số gia công EDM cơ bản bao gồm điện áp xung, thời gian xung, tần số xung, cường độ dòng điện, và dung dịch điện môi. Các thông số này ảnh hưởng trực tiếp đến quá trình ăn mòn vật liệu và độ nhám bề mặt cuối cùng. Theo luận văn nghiên cứu, nguồn điện được ngắt đột ngột làm cho tia lửa điện biến mất. Do sự chênh lệch áp suất và do dung dịch lạnh từ ngoài tràn vào kênh dẫn điện gây ra tiếng nổ nhỏ và làm hoá rắn hơi vật liệu thành các hạt ô-xít kim loại.

1.2. Tầm quan trọng của việc kiểm soát độ nhám bề mặt EDM

Độ nhám bề mặt là một chỉ số quan trọng đánh giá chất lượng bề mặt EDM. Bề mặt nhám có thể ảnh hưởng đến các đặc tính kỹ thuật của chi tiết như độ bền mỏi, khả năng chống ăn mòn, và tính thẩm mỹ. Việc kiểm soát độ nhám bề mặt là rất quan trọng trong các ứng dụng đòi hỏi độ chính xác cao, ví dụ như trong sản xuất khuôn mẫu và các chi tiết máy quan trọng. Bề mặt của chi tiết sau khi bị ăn mòn bằng tia lửa điện có hình dạng những hố nhỏ (giống miệng núi lửa).

II. Thách Thức Tối Ưu Độ Nhám Bề Mặt Gia Công EDM 50 60

Việc đạt được độ nhám bề mặt mong muốn trong gia công EDM là một thách thức do sự phức tạp của các yếu tố ảnh hưởng. Các thông số gia công EDM có mối quan hệ tương tác phức tạp với nhau. Việc thay đổi một thông số có thể ảnh hưởng đến các thông số khác, dẫn đến khó khăn trong việc dự đoán và kiểm soát độ nhám bề mặt. Hơn nữa, các yếu tố như vật liệu điện cực, vật liệu phôi và loại dung dịch điện môi cũng đóng vai trò quan trọng.

2.1. Ảnh hưởng tương tác của xung công suất và dòng điện

Xung công suất và cường độ dòng điện là hai yếu tố chính ảnh hưởng đến năng lượng phóng điện trong gia công EDM. Năng lượng xung quá cao có thể dẫn đến bề mặt thô ráp, trong khi năng lượng xung quá thấp có thể làm giảm tốc độ gia công. Cần phải tìm ra sự cân bằng tối ưu giữa hai thông số này để đạt được độ nhám bề mặt và tốc độ gia công EDM mong muốn.

2.2. Vai trò của dung dịch điện môi trong quá trình EDM

Dung dịch điện môi có vai trò quan trọng trong việc làm mát, cách điện và loại bỏ các mảnh vụn vật liệu trong quá trình gia công EDM. Loại dung dịch điện môi và các đặc tính của nó (ví dụ: độ nhớt, độ dẫn nhiệt) có thể ảnh hưởng đến sự hình thành tia lửa điện và do đó ảnh hưởng đến độ nhám bề mặt. Theo luận văn nghiên cứu, dung dịch này có chức năng chính là môi trường hình thành kênh dẫn điện.

2.3. Vật liệu điện cực và ảnh hưởng đến độ nhám bề mặt

Vật liệu điện cực, ví dụ như đồng, graphite hoặc tungsten, có ảnh hưởng trực tiếp đến độ mòn điện cực và chất lượng bề mặt. Mỗi loại vật liệu sẽ có khả năng dẫn điện, tản nhiệt khác nhau và ảnh hưởng lớn đến quá trình gia công. Việc lựa chọn đúng vật liệu có thể giảm thiểu độ nhám bề mặt EDM và cải thiện độ chính xác gia công.

III. Phương Pháp Nghiên Cứu Ảnh Hưởng Xung EDM 50 60 Ký Tự

Nghiên cứu này sử dụng phương pháp thực nghiệm để đánh giá ảnh hưởng của xung công suất và cường độ dòng điện đến độ nhám bề mặt trong gia công EDM. Các thí nghiệm được thực hiện trên máy xung điện EDM BK01A-V2.0. Độ nhám bề mặt (Ra và Rz) được đo bằng máy đo nhám bề mặt. Số liệu thu thập được phân tích thống kê để xác định mối quan hệ giữa các thông số gia công và độ nhám bề mặt.

3.1. Thiết lập thông số thực nghiệm gia công EDM

Các thông số xung công suất và cường độ dòng điện được thay đổi theo một thiết kế thí nghiệm xác định. Các thông số khác như thời gian xung, tần số xung và loại dung dịch điện môi được giữ cố định để đảm bảo tính khách quan của kết quả. Cần xác định rõ khoảng giá trị và số lượng các thông số để đảm bảo kết quả có tính đại diện và dễ dàng phân tích.

3.2. Đo lường độ nhám bề mặt Ra Rz sau gia công

Độ nhám bề mặt được đo bằng máy đo nhám bề mặt sau mỗi lần gia công. Các chỉ số Ra (độ nhám trung bình) và Rz (độ nhám lớn nhất) được ghi lại và sử dụng để phân tích. Việc đo đạc cần được thực hiện cẩn thận và tuân thủ các quy trình để đảm bảo độ chính xác.

3.3. Phân tích thống kê và xây dựng mô hình hồi quy

Số liệu độ nhám bề mặt thu thập được phân tích thống kê bằng phần mềm chuyên dụng. Mô hình hồi quy được xây dựng để mô tả mối quan hệ giữa xung công suất, cường độ dòng điện và độ nhám bề mặt. Mô hình này có thể được sử dụng để dự đoán độ nhám bề mặt cho các thông số gia công khác nhau.

IV. Kết Quả Nghiên Cứu Ảnh Hưởng Xung Đến Độ Nhám 50 60

Kết quả nghiên cứu cho thấy xung công suất và cường độ dòng điện có ảnh hưởng đáng kể đến độ nhám bề mặt trong gia công EDM. Độ nhám bề mặt thường tăng khi xung công suất và cường độ dòng điện tăng. Tuy nhiên, mối quan hệ này không phải lúc nào cũng tuyến tính và có thể bị ảnh hưởng bởi các yếu tố khác.Theo kết quả phân tích ở trên, có 02 nguyên nhân chính tạo nên sự ăn mòn vật liệu của các điện cực: • Nguyên nhân về điện: do sự va chạm của các ion và điện tử (trong dung dịch điện ly) có động năng lớn lên bề mặt của điện cực làm tách các vật liệu ra khỏi bề mặt. • Nguyên nhân về nhiệt: năng lượng tập trung lớn ở kênh dẫn điện tạo nên nhiệt độ cao (cỡ 10000 độ C) dẫn đến việc hoá hơi các lớp vật liệu ở mặt ngoài điện cực.

4.1. Mối quan hệ giữa xung công suất và độ nhám bề mặt Ra

Nghiên cứu đã xác định mối quan hệ cụ thể giữa xung công suất và độ nhám trung bình Ra. Thông thường, khi xung công suất tăng, độ nhám Ra cũng tăng do năng lượng phóng điện lớn hơn dẫn đến sự ăn mòn vật liệu mạnh mẽ hơn. Cần xác định ngưỡng công suất tối ưu để đảm bảo độ nhám nằm trong yêu cầu.

4.2. Ảnh hưởng của cường độ dòng điện đến độ nhám Rz

Cường độ dòng điện có ảnh hưởng lớn đến độ nhám lớn nhất Rz. Dòng điện cao có thể tạo ra các hố lớn hơn trên bề mặt, dẫn đến Rz cao hơn. Việc kiểm soát cường độ dòng điện là rất quan trọng để đạt được độ nhám bề mặt mong muốn.

V. Ứng Dụng Tối Ưu Thông Số Gia Công EDM Thực Tế 50 60

Kết quả nghiên cứu này có thể được sử dụng để tối ưu hóa các thông số gia công EDM trong thực tế. Bằng cách sử dụng mô hình hồi quy đã xây dựng, người vận hành có thể dự đoán độ nhám bề mặt cho các thông số gia công khác nhau và lựa chọn các thông số tối ưu để đạt được chất lượng bề mặt mong muốn. Hệ thống điều khiển có nhiệm vụ đưa dần cặp vật liệu đến gần nhau để bù lượng vật liệu đã bị ăn mòn tại các điểm A, B,. • Cứ như vậy, tia lửa điện sẽ được xuất hiện tại từng điểm và sẽ lan dần trên toàn bộ bề mặt đối diện nhau của cặp điện cực. Kết quả sẽ được bề mặt chi tiết như hình 1.

5.1. Hướng dẫn lựa chọn thông số gia công EDM tối ưu

Dựa trên kết quả nghiên cứu, một hướng dẫn chi tiết có thể được xây dựng để giúp người vận hành lựa chọn các thông số gia công EDM tối ưu cho các ứng dụng khác nhau. Hướng dẫn này có thể bao gồm các bảng và biểu đồ thể hiện mối quan hệ giữa các thông số gia công và độ nhám bề mặt.

5.2. Ứng dụng phần mềm mô phỏng trong gia công EDM

Các phần mềm mô phỏng có thể được sử dụng để dự đoán độ nhám bề mặt trong gia công EDM trước khi thực hiện gia công thực tế. Điều này có thể giúp tiết kiệm thời gian và chi phí bằng cách giảm thiểu số lượng thử nghiệm cần thiết. Với kết quả nghiên cứu, có thể xây dựng các phần mềm dự đoán được độ nhám bề mặt sau gia công EDM.

VI. Kết Luận Và Hướng Phát Triển Nghiên Cứu EDM 50 60

Nghiên cứu này đã góp phần làm sáng tỏ ảnh hưởng của xung công suất và cường độ dòng điện đến độ nhám bề mặt trong gia công EDM. Kết quả nghiên cứu có thể được sử dụng để tối ưu hóa các thông số gia công EDM trong thực tế và cải thiện chất lượng bề mặt của các chi tiết được gia công bằng phương pháp này. Do trình độ còn hạn chế, thông tin thu thập còn chưa đầy đủ nên luận văn không thể tránh khỏi những sai sót. Tác giả mong muốn được các thầy cô và bạn đồng nghiệp góp ý để luận văn đạt được kết quả tốt hơn và để có thể đưa ra ứng dụng trong điều kiện thực tế.

6.1. Giới hạn và hướng phát triển của nghiên cứu

Nghiên cứu này có một số giới hạn, ví dụ như chỉ tập trung vào một loại vật liệu và một loại máy EDM. Các nghiên cứu trong tương lai có thể mở rộng phạm vi nghiên cứu để bao gồm các loại vật liệu và máy EDM khác nhau. Các yếu tố khác như dung dịch điện môi và vật liệu điện cực cũng có thể được xem xét.

6.2. Ứng dụng AI trong tối ưu hóa gia công EDM tương lai

Trí tuệ nhân tạo (AI) có tiềm năng lớn trong việc tối ưu hóa gia công EDM. Các thuật toán AI có thể được sử dụng để phân tích dữ liệu gia công và tự động điều chỉnh các thông số gia công EDM để đạt được chất lượng bề mặt mong muốn. AI có thể ứng dụng trong việc xây dựng mô hình dự đoán độ nhám bề mặt EDM trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Gia công bằng tia lửa điện (EDM) là một phương pháp gia công phi truyền thống quan trọng, được ứng dụng rộng rãi trong ngành công nghiệp chế tạo nhằm tạo ra các chi tiết có hình dạng phức tạp và vật liệu có cơ tính cao. Theo báo cáo của ngành, các doanh nghiệp cơ khí tại Việt Nam hiện nay đều trang bị máy gia công EDM, với tỷ trọng đóng góp của phương pháp này trong sản phẩm cơ khí có thể lên đến 20%-50%. Luận văn tập trung nghiên cứu ảnh hưởng của xung công suất và cường độ dòng điện đến độ nhám bề mặt và độ mòn tương đối khi gia công trên máy xung điện EDM BK01A-V2.0, nhằm nâng cao chất lượng và hiệu suất gia công.

Phạm vi nghiên cứu được thực hiện tại Trường Đại học Bách Khoa Hà Nội trong năm 2006, với mục tiêu cụ thể là phân tích các thông số công nghệ như thời gian kéo dài xung (t_i), khoảng cách xung (t_o), cường độ dòng điện (I_e) và ảnh hưởng của chúng đến các chỉ tiêu đánh giá quá trình gia công EDM như độ nhám bề mặt (R_a) và lượng mòn tương đối (V). Nghiên cứu có ý nghĩa quan trọng trong việc tối ưu hóa quá trình gia công EDM, góp phần nâng cao năng suất và chất lượng sản phẩm, đồng thời hỗ trợ phát triển các bộ điều khiển CNC phù hợp với điều kiện thực tế trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Nguyên lý gia công tia lửa điện (EDM): Quá trình gia công diễn ra qua ba giai đoạn chính gồm hình thành kênh dẫn điện, phóng tia lửa điện làm bốc hơi vật liệu, và hóa rắn hơi vật liệu cùng phục hồi dung dịch điện ly. Nhiệt độ tại kênh dẫn điện có thể lên tới khoảng 10.000°C, tạo ra các hố nhỏ trên bề mặt chi tiết, ảnh hưởng trực tiếp đến độ nhám và hình dạng chi tiết.

• Mô hình điều khiển thích nghi (Adaptive Control): Phương pháp điều khiển thích nghi được áp dụng để thay đổi các thông số công nghệ dựa trên dữ liệu thu thập trong quá trình gia công, giúp tối ưu hóa hiệu suất và chất lượng gia công.

• Các chỉ tiêu đánh giá quá trình gia công EDM: Bao gồm năng suất gia công (mm³/phút), lượng mòn điện cực (V_e), lượng mòn chi tiết (V_w), độ nhám bề mặt (R_a, R_z), và các thông số phản hồi như điện áp servo (U_ref), thời gian trễ đánh lửa (t_d).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích số liệu:

• Nguồn dữ liệu: Dữ liệu được thu thập từ các thí nghiệm gia công trên máy xung điện EDM BK01A-V2.0 tại phòng thí nghiệm của Trường Đại học Bách Khoa Hà Nội.

• Cỡ mẫu và chọn mẫu: Các bộ thông số thực nghiệm được xây dựng với nhiều tổ hợp giá trị khác nhau của t_i, t_o, và I_e để khảo sát ảnh hưởng đến độ nhám bề mặt và độ mòn tương đối. Cỡ mẫu đủ lớn để đảm bảo tính đại diện và độ tin cậy của kết quả.

• Phương pháp phân tích: Sử dụng phân tích thống kê mô tả và so sánh tỷ lệ phần trăm thay đổi các chỉ tiêu đánh giá dưới các điều kiện khác nhau. Các kết quả được trình bày qua biểu đồ độ nhám theo thời gian kéo dài xung và lượng mòn tương đối theo cường độ dòng điện.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2006, bao gồm giai đoạn thiết kế bộ điều khiển CNC, thực nghiệm đo đạc, xử lý số liệu và tổng hợp kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của thời gian kéo dài xung (t_i) đến độ nhám bề mặt (R_a): Kết quả thực nghiệm cho thấy khi giữ nguyên cường độ dòng điện (I_e) và khoảng cách xung (t_o), tăng t_i làm độ nhám R_max tăng lên rõ rệt. Cụ thể, khi t_i tăng từ 10 µs đến 1000 µs, độ nhám bề mặt tăng từ khoảng 25 µm lên đến 100 µm, cho thấy thời gian xung kéo dài làm tăng lượng vật liệu bị bốc hơi tại một vị trí, dẫn đến bề mặt gia công thô hơn.

2. Ảnh hưởng của t_i đến lượng mòn tương đối (V): Lượng mòn tương đối của điện cực giảm khi t_i tăng vượt quá một giá trị nhất định. Ban đầu, V tăng theo t_i nhưng sau đó giảm dần, do năng lượng phóng điện không còn được sử dụng hiệu quả để hớt vật liệu mà chuyển sang làm tăng nhiệt độ điện cực và dung dịch điện ly.

3. Ảnh hưởng của cường độ dòng điện (I_e) đến năng suất và chất lượng: I_e càng lớn thì năng suất gia công càng cao, đồng thời độ nhám bề mặt cũng tăng. Tuy nhiên, độ mòn điện cực giảm, giúp kéo dài tuổi thọ dụng cụ. Ví dụ, khi I_e tăng từ 5A lên 15A, năng suất gia công tăng khoảng 40%, trong khi độ mòn điện cực giảm khoảng 15%.

4. Tác động của khoảng cách xung (t_o): Khoảng cách xung càng lớn thì lượng hớt vật liệu càng nhỏ, do thời gian nghỉ dài làm giảm hiệu suất gia công. Tuy nhiên, t_o phải đủ lớn để dung dịch điện ly phục hồi trạng thái không dẫn điện, tránh hiện tượng hồ quang và ngắn mạch.

Thảo luận kết quả

Các kết quả trên phù hợp với các nghiên cứu trong và ngoài nước về gia công EDM, khẳng định vai trò quan trọng của việc điều chỉnh các thông số công nghệ để cân bằng giữa năng suất và chất lượng bề mặt. Độ nhám bề mặt tăng khi t_i và I_e tăng là do năng lượng phóng điện tập trung nhiều hơn, làm bốc hơi vật liệu mạnh hơn, tạo ra các hố nhỏ trên bề mặt chi tiết. Lượng mòn tương đối giảm khi t_i vượt ngưỡng cho thấy sự chuyển đổi năng lượng không hiệu quả, gây nóng chảy và làm giảm hiệu suất gia công.

Việc duy trì khoảng cách xung t_o hợp lý giúp dung dịch điện ly phục hồi, đảm bảo sự ổn định của tia lửa điện và tránh các hiện tượng hồ quang gây hư hại bề mặt. Các biểu đồ thể hiện mối quan hệ giữa t_i, I_e với R_a và V có thể được trình bày để minh họa rõ ràng xu hướng thay đổi, hỗ trợ cho việc tối ưu hóa thông số công nghệ.

Đề xuất và khuyến nghị

1. Tối ưu hóa thời gian kéo dài xung (t_i): Đề xuất điều chỉnh t_i trong khoảng từ 50 µs đến 500 µs để cân bằng giữa năng suất gia công và độ nhám bề mặt, giảm thiểu lượng mòn điện cực. Chủ thể thực hiện là kỹ sư vận hành máy EDM, thời gian áp dụng ngay trong các quy trình gia công hiện tại.

2. Điều chỉnh cường độ dòng điện (I_e) phù hợp: Khuyến nghị sử dụng I_e trong khoảng 10A đến 15A để tăng năng suất mà vẫn giữ được chất lượng bề mặt chấp nhận được. Các nhà thiết kế chương trình CNC cần tích hợp các giá trị này vào bộ điều khiển.

3. Kiểm soát khoảng cách xung (t_o) hợp lý: Đề xuất duy trì t_o sao cho t_i/t_o nằm trong khoảng 5 đến 10 đối với gia công thô và 0.4 đến 5 đối với gia công tinh, nhằm đảm bảo dung dịch điện ly phục hồi tốt, tránh hồ quang. Bộ phận bảo trì và kỹ thuật cần thường xuyên kiểm tra và hiệu chỉnh thông số này.

4. Phát triển bộ điều khiển CNC thích nghi: Khuyến nghị tiếp tục nghiên cứu và ứng dụng mô hình điều khiển thích nghi để tự động điều chỉnh các thông số công nghệ dựa trên tín hiệu phản hồi trong quá trình gia công, nâng cao hiệu quả và độ ổn định. Các nhà nghiên cứu và phát triển phần mềm cần phối hợp triển khai trong vòng 1-2 năm tới.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành máy CNC và EDM: Nắm bắt các thông số công nghệ tối ưu để vận hành máy hiệu quả, giảm thiểu lỗi và nâng cao chất lượng sản phẩm.

2. Nhà nghiên cứu và phát triển công nghệ gia công: Áp dụng các kết quả nghiên cứu để phát triển bộ điều khiển CNC thích nghi, cải tiến quy trình gia công EDM.

3. Sinh viên và giảng viên ngành Cơ khí và Công nghệ chế tạo: Sử dụng luận văn làm tài liệu tham khảo chuyên sâu về nguyên lý, thiết kế bộ điều khiển và tối ưu hóa quá trình gia công EDM.

4. Doanh nghiệp sản xuất cơ khí: Áp dụng các giải pháp tối ưu hóa thông số công nghệ để nâng cao năng suất và chất lượng sản phẩm, giảm chi phí bảo trì và hao mòn dụng cụ.

Câu hỏi thường gặp

1. Gia công EDM có ưu điểm gì so với phương pháp truyền thống?
   Gia công EDM không tạo ra lực cắt, giúp giảm chi phí thiết kế đồ gá và công suất động cơ, đồng thời có thể gia công các chi tiết phức tạp với độ chính xác và độ nhám bề mặt cao.

2. Tại sao cần điều chỉnh thời gian kéo dài xung (t_i)?
   T_i ảnh hưởng trực tiếp đến lượng vật liệu bị bốc hơi và độ nhám bề mặt. Điều chỉnh t_i giúp cân bằng giữa năng suất và chất lượng bề mặt, tránh hiện tượng hồ quang và mòn điện cực quá mức.

3. Làm thế nào để giảm lượng mòn điện cực trong gia công EDM?
   Có thể giảm mòn điện cực bằng cách điều chỉnh cường độ dòng điện, sử dụng phương pháp đảo cực tính và tối ưu hóa các thông số công nghệ như t_i và t_o.

4. Vai trò của dung dịch điện ly trong quá trình EDM là gì?
   Dung dịch điện ly tạo môi trường cách điện, hình thành kênh dẫn điện khi có điện trường đủ lớn, đồng thời giúp làm mát và loại bỏ các hạt ô-xít kim loại khỏi vùng gia công.

5. Bộ điều khiển CNC thích nghi có lợi ích gì trong gia công EDM?
   Bộ điều khiển này tự động điều chỉnh các thông số công nghệ dựa trên dữ liệu phản hồi, giúp duy trì sự ổn định của quá trình gia công, nâng cao năng suất và chất lượng sản phẩm.

Kết luận

• Luận văn đã nghiên cứu thành công ảnh hưởng của xung công suất và cường độ dòng điện đến độ nhám bề mặt và độ mòn tương đối trên máy xung điện EDM BK01A-V2.0.
• Thiết kế bộ điều khiển CNC dựa trên vi điều khiển 89C52 với mô hình điều khiển thích nghi giúp tối ưu hóa quá trình gia công.
• Các thông số công nghệ như t_i, t_o, I_e được xác định phạm vi tối ưu nhằm cân bằng giữa năng suất và chất lượng bề mặt.
• Kết quả thực nghiệm và phân tích số liệu cung cấp cơ sở khoa học cho việc ứng dụng và phát triển công nghệ gia công EDM trong nước.
• Đề xuất tiếp tục nghiên cứu phát triển bộ điều khiển CNC thích nghi và mở rộng ứng dụng EDM trong các lĩnh vực sản xuất cơ khí chính xác.

Các nhà nghiên cứu và doanh nghiệp nên phối hợp triển khai áp dụng các giải pháp tối ưu hóa thông số công nghệ và phát triển bộ điều khiển CNC thích nghi để nâng cao hiệu quả gia công EDM.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ PHƯƠNG PHÁP GIA CÔNG TIA LỬA ĐIỆN 1. Nguyên lý gia công tia lửa điện H×nh 1. Nguyªn lý gia c«ng tia löa ®iÖn - Đặt một điện áp một chiều giữa 2 điện cực (một được gọi là dụng cụ và một gọi là phôi - chi tiết).

Chúng được nhúng ngập trong 1 dung dịch cách điện đặc biệt (gọi là dung dịch điện ly). Điện áp này thường nằm trong khoảng 80V đến 200V. - Khi đưa 2 điện cực tiến lại gần nhau, đến một khoảng cách δ đủ nhỏ thì xảy ra sự phóng tia lửa điện. Điều này có thể giải thích là do điện trường giữa khe hở đủ lớn (đạt khoảng 104 V/m) dẫn đến việc iôn hoá dung dịch điện ly và nó trở thành dẫn điện.

Tia lửa điện phóng qua khe hở này và hình thành kênh dẫn điện, nhiệt độ lên đến khoảng 10000oC làm bốc hơi vật liệu các điện cực. Áp suất vùng này sẽ cao hơn các vùng khác. - Nguồn điện được ngắt đột ngột làm cho tia lửa điện biến mất. Do sự chênh lệch áp suất và do dung dịch lạnh từ ngoài tràn vào kênh dẫn điện gây ra tiếng nổ nhỏ và làm hoá rắn hơi vật liệu thành các hạt ô-xít kim Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 7 loại.

Sau đo, dung dịch điện ly được khôi phục trạng thái cũ của nó: không dẫn điện. - Nguồn điện được cung cấp lại và tia lửa điện lại xuất hiện. Có thể thấy những điểm mấu chốt của phương pháp gia công tia lửa điện gồm: • Nguồn cung cấp điện áp dạng xung: thời gian ngắt nguồn điện là khoảng thời gian cần thiết để dung dịch điện ly có thể khôi phục lại trạng thái không dẫn điện của nó và sẵn sàng cho xung gia công tiệp theo. Nếu thời gian này không có hay nhỏ quá sẽ làm dung dịch điện ly luôn ở trạng thái dẫn điện.

Điều này làm cho tia lửa điện phát triển thành hồ quang gây hỏng bề mặt chi tiết và dụng cụ. • Các điện cực làm bằng 2 loại vật liệu khác nhau và được nhúng ngập trong dung dịch điện ly: dung dịch này có chức năng chính là môi trường hình thành kênh dẫn điện. • Giữa các điện cực luôn có 1 khe hở nhỏ được gọi là khe hở phóng điện. Khe hở này cần được đảm bảo trong suốt quá trình gia công để duy trì sự ổn định của tia lửa điện.

Bản chất vật lý của quá trình ăn mòn tia lửa điện C¸c nghiªn cøu ®îc nªu ë [12] ®· cho thÊy Quá trình ăn mòn của một xung gia công được trải qua 3 giai đoạn: giai đoạn hình thành kênh dẫn điện, giai đoạn phóng tia lửa điện làm bốc hơi vật liệu và giai đoạn phục hồi. Giai đoạn 1: hình thành kênh dẫn điện Các đặc điểm chính của giai đoạn này là: • Giai đoạn này được xác định trong khoảng thời gian khi bắt đầu có điện áp (cấp bởi nguồn) và kết thúc khi điện áp bắt đầu giảm. Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 8 • Mô tả hiện tượng: khi điện trường giữa 2 điện cực tăng lên do việc đưa chúng đến gần nhau làm cho vận tốc của các ion và điện tử tự do (có trong lớp dung dịch điện ly ở giữa các điện cực) tăng lên và bị hút về phía cực trái dấu. Trong quá trình di chuyển, chúng va đập với các phân tử trung hoà và làm tách ra các ion và điện tử mới.

Cứ như vậy, khi khoảng cách càng nhỏ làm từ trường và động năng của các ion và điện tử càng lớn dẫn đến hình thành một dòng chuyển dịch có hướng của ion và điện tử tạo nên dòng điện. • Kết quả: dung dịch điện ly trở nên dẫn điện ở cuối giai đoạn này. Sự hình thành kênh dẫn điện 1. Giai đoạn 2: phóng điện và làm bốc hơi vật liệu Hình 1.

Sự phóng điện qua kênh dẫn điện • Thời gian của giai đoạn này được tính từ khi điện áp bắt đầu giảm đến một trị số xác định và giữ nguyên cho đến khi giảm về 0V (ngắt nguồn) Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 9 • Mô tả hiện tượng: dòng điện xuất hiện trong kênh dẫn điện kèm theo sự xuất hiện tia lửa điện. Tại kênh dẫn điện, năng lượng tập trung rất lớn (đạt cỡ 105 đến 10 7 W/mm2 ) làm cho nhiệt độ tại đó đạt tới 10000o C. Vật liệu của các điện cực tại nơi xuất hiện tia lửa điện bị bốc hơi bởi nhiệt độ cao. Bên cạnh đó còn có 1 lượng nhỏ vật liệu bị tách khỏi bề mặt các điện cực do sự va đập của các ion và điện tử lên bề mặt của chúng.

• Giai đoạn này chính là giai đoạn có ích trong cả 1 xung gia công: ăn mòn vật liệu tạo thành hình dáng chi tiết theo yêu cầu. Giai đoạn 3: hoá rắn hơi vật liệu và phục hồi Hình 1. Sự phục hồi • Thời gian ngắt nguồn điện là khoảng thời gian của giai đoạn này. • Mô tả hiện tượng: nguồn xung bị ngắt đột ngột, dung dịch điện ly lạnh ở xung quanh tràn vào gây nên sự thay đổi áp suất đột ngột tạo nên tiếng nổ nhỏ.

Hơi của vật liệu điện cực hoá rắn do việc giảm nhiệt độ đột ngột tạo nên các hạt ô-xít kim loại có kích thước nhỏ (cỡ vài trăm micro mét). Các hạt ô-xít này không dẫn điện hoặc dẫn điện rất kém (tuỳ vào vật liệu các điện cực). Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 10 • Kết thúc giai đoạn này, dung dịch điện ly lấy lại trạng thái ban đầu của nó: không dẫn điện. Một xung gia công kết thúc.

Các giai đoạn trên được lặp lại cho các xung gia công kế tiếp theo. Sau hàng loạt xung gia công có ích, vật liệu của các điện cực bị ăn mòn dần theo từng lớp. Người ta thường chọn vật liệu dụng cụ có khả năng chịu ăn mòn hơn (bằng đồng hay graphite) nên chi tiết dần bị ăn mòn nhiều và sẽ mang hình dáng của dụng cụ. Theo kết quả phân tích ở trên, có 02 nguyên nhân chính tạo nên sự ăn mòn vật liệu của các điện cực: • Nguyên nhân về điện: do sự va chạm của các ion và điện tử (trong dung dịch điện ly) có động năng lớn lên bề mặt của điện cực làm tách các vật liệu ra khỏi bề mặt.

• Nguyên nhân về nhiệt: năng lượng tập trung lớn ở kênh dẫn điện tạo nên nhiệt độ cao (cỡ 10000 độ C) dẫn đến việc hoá hơi các lớp vật liệu ở mặt ngoài điện cực. Bề mặt của chi tiết sau khi bị ăn mòn bằng tia lửa điện có hình dạng những hố nhỏ (giống miệng núi lửa): Hình 1. Bề mặt chi tiết sau khi gia công tia lửa điện Điều này có thể giải thích như sau: Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 11 • Bề mặt của các điện cực luôn có những nhấp nhô (nhám). Khi đưa chúng đến gần nhau, sẽ luôn có 1 cặp nhấp nhô đối diện có khoảng cách nhỏ nhất (trên hình 1.

Tại đó, mật độ cường độ điện trường là lớn nhất (do khe hở là bé nhất) dẫn đến tia lửa điện sẽ xuất hiện và ăn mòn cặp nhấp nhô này (hình 1. Mô hình bề mặt của dụng cụ-chi tiết Hình 1. Cặp nhấp nhô bị ăn mòn tạo hố có hình dạng miệng núi lửa • Cặp nhấp nhô A biến mất sau 1 xung. ở xung kế tiếp, cặp nhấp nhô B lại trở thành cặp nhấp nhô gần nhất.

Tia lửa điện sẽ xuất hiện ở đó và "miệng núi lửa" thứ 2 được tạo ra. Hệ thống điều khiển có nhiệm vụ đưa dần cặp vật liệu đến gần nhau để bù lượng vật liệu đã bị ăn mòn tại các điểm A, B,. • Cứ như vậy, tia lửa điện sẽ được xuất hiện tại từng điểm và sẽ lan dần trên toàn bộ bề mặt đối diện nhau của cặp điện cực. Kết quả sẽ được bề mặt chi tiết như hình 1.

Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 12 1. Thiết bị gia công, chỉ tiêu đánh giá và phạm vi ứng dụng 1. Thiết bị gia công Electrode Pulse generator kpiece Hình 1. Mô hình máy xung tia lửa điện - NC-controller generator: bộ điều khiển số - Servo drive: bộ điều khiển động cơ servo - Machine head: trục chính của máy (thường dùng để gắn dụng cụ).

Nó đóng vai trò là trục Z - Dielectric tank: thùng chứa dung dịch điện ly (ngập các điện cực) - Workpiece: phôi - chi tiết cần gia công - Electrode: dụng cụ - Dielectric unit: hệ thống thùng và bơm dung dịch điện ly lên thùng chứa - Machine table: bàn máy có thể di chuyển theo 2 phương X, Y - Gap: khe hở phóng điện. Khe hở này cần phải được đảm bảo không đổi trong suốt quá trình phóng tia lửa điện. - Dielectric: dung dịch điện ly - Pulse generator: nguồn cung cấp điện áp công suất một chiều dạng xung Nguyễn Đức Toàn - Luận văn thạc sỹ kỹ thuật - Khoa Cơ khí - ĐHBK Hà nội 13 Với các thiết bị gia công EDM khác có cấu tạo tương tự, chỉ có 1 số điểm khác nhau cơ bản để phù hợp với ứng dụng thực tế của thiết bị đó: - Yêu cầu về dịch chuyển bàn máy như WEDM - Loại dung dịch điện ly: trong phay và xung là dầu, còn WEDM là nước - Loại dụng cụ - Công suất thiết bị,. Ưu, nhược điểm Từ nguyên lý gia công tia lửa điện, có thể thấy những ưu điểm và hạn chế của phương pháp gia công này: 1.

Ưu điểm Một trong những điểm đặc sắc nhất của quá trình gia công bằng tia lửa điện là không có lực cắt trong quá trình gia công. Không có lực cắt đồng nghĩa với việc tính toán đồ gá, bàn máy sẽ đơn giản hơn rất nhiều, công suất của động cơ điều khiển các trục cũng sẽ không cần lớn như trước. Đó cũng là lý do vì sao các hãng chế tạo máy xung đẩy mạnh nghiên cứu gia công máy phay, máy khoan tia lửa điện bởi nếu thành công, họ sẽ có thể chế tạo được các chi tiết phức tạp không thua gì các phương pháp gia công truyền thống mà công suất có thể thấp hơn nhiều. Chất lượng chi tiết gia công tốt, độ chính xác kích thước và độ nhám bề mặt không thua kém gì các phương pháp gia công truyền thống.
