Nghiên cứu ảnh hưởng của nhiệt độ ép phun đến độ chính xác của lỗ trên sản phẩm nhựa thành mỏng

Nghiên cứu ảnh hưởng của nhiệt độ ép phun đến độ chính xác lỗ trên sản phẩm nhựa thành mỏng, cung cấp thông tin hữu ích cho ngành công nghiệp.

• Tác giả: Cao Hoài Bảo Anh
• Người hướng dẫn: Pgs.Ts Đỗ Thành Trung
• Trường học: Trường Đại học Sư phạm Kỹ thuật Tp. Hồ Chí Minh
• Chuyên ngành: Cơ khí Chế tạo máy
• Đề tài: Nghiên cứu ảnh hưởng của nhiệt độ ép phun đến độ chính xác sản phẩm nhựa
• Loại tài liệu: luận văn
• Năm xuất bản: 2016
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan tình hình nghiên cứu thuộc lĩnh vực đề tài
• 1.2. Tình hình nghiên cứu thuộc lĩnh vực của đề tài ở trong và ngoài nước
• 1.3. Tính cấp thiết của đề tài
• 1.4. Mục tiêu đề tài
• 1.5. Nhiệm vụ đề tài
• 1.6. Đối tượng, phạm vi nghiên cứu và giới hạn của đề tài
• 1.7. Phương pháp nghiên cứu
• 1.7.1. Giới thiệu về công nghệ ép phun
• 1.7.2. Khái niệm về công nghệ ép phun
• 1.7.3. Khả năng công nghệ
• 1.7.4. Tổng quan về máy ép phun
• 1.7.4.1. Hệ thống hỗ trợ ép phun
• 1.7.4.2. Hệ thống phun
• 1.7.4.3. Hệ thống kẹp
• 1.7.4.4. Hệ thống điều khiển
• 1.7.4.5. Hệ thống khuôn
• 1.7.5. Tổng quan về khuôn ép nhựa
• 1.7.5.1. Khái niệm chung về khuôn ép nhựa
• 1.7.5.2. Kết cấu chung của một bộ khuôn
• 1.7.5.3. Phân loại khuôn ép phun
• 1.7.5.4. Tổng quan về một số loại nhựa thường dùng trong ép phun
• 1.7.5.5. Các yếu tố ảnh hưởng đến công nghệ ép phun
• 1.7.5.6. Lý thuyết truyền nhiệt
• 1.7.5.6.1. Các phương thức trao đổi nhiệt
• 1.7.5.6.2. Trao đổi nhiệt đối lưu
• 2. MÔ TẢ THÍ NGHIỆM
• 2.1. Thiết kế sản phẩm thí nghiệm
• 2.2. Thiết kế các khối insert
• 2.3. Kết cấu bộ khuôn sau khi gia công
• 2.3.1. Bạc cuống phun
• 2.3.2. Vòng định vị
• 2.3.3. Tấm kẹp trước
• 2.3.4. Tấm khuôn âm, bạc dẫn hướng và đầu nối nước
• 2.3.5. Tấm lói (tấm tháo) và bạc dẫn hướng không vai
• 2.3.6. Tấm khuôn dương và chốt dẫn hướng
• 2.3.8. Đầu nối nước làm nguội
• 2.3.14. Tấm kẹp sau
• 2.3.15. Lắp ráp phần khuôn cố định
• 2.3.16. Lắp ráp phần khuôn di động
• 2.3.17. Lắp ráp khuôn hoàn chỉnh
• 2.4. Phương pháp gia nhiệt cho lòng khuôn bằng điện trở (heater)
• 2.4.1. Khái quát về phương pháp gia nhiệt cho khuôn ép
• 2.4.2. Ưu nhược điểm của phương pháp gia nhiệt bằng điện trở gia nhiệt
• 2.4.3. Hệ thống gia nhiệt bằng điện trở gia nhiệt dùng trong thí nghiệm
• 2.4.4. Nguyên lý gia nhiệt cho quá trình ép phun
• 2.4.5. Máy chiếu biên dạng Tesa-Scope II 300V
• 2.4.6. Công thức tính độ co rút của các lỗ theo trục x
• 2.4.7. Khái quát máy phân tích nhiệt labsys EVO
• 2.4.9. Phương pháp đo
• 2.4.9.1. Phương pháp đo nhiệt vi sai (DSC)
• 2.4.9.2. Phương pháp đo độ tròn sản phẩm
• 2.4.9.3. Phương pháp đo độ co rút theo trục X
• 3. THÍ NGHIỆM VÀ PHÂN TÍCH KẾT QUẢ
• 3.1. Thí nghiệm gia nhiệt và đo bề mặt lòng khuôn
• 3.2. Ép sản phẩm
• 3.2.1. Điều kiện thí nghiệm cho các loại nhựa
• 3.2.2. Nhựa ABS, với nhiệt độ khuôn thay đổi
• 3.2.3. Nhựa ABS, với nhiệt độ nhựa thay đổi
• 3.2.4. Nhựa PA6+30%GF, với nhiệt độ khuôn thay đổi
• 3.2.5. Nhựa PA6+30%GF, với nhiệt độ nhựa thay đổi
• 3.2.6. Nhựa PS, với nhiệt độ khuôn thay đổi
• 3.2.7. Nhựa PS, với nhiệt độ nhựa thay đổi
• 3.2.8. Nhựa PC, với nhiệt độ khuôn thay đổi
• 3.2.9. Nhựa PC với nhiệt độ nhựa thay đổi
• 3.2.10. Nhựa PA6 với nhiệt độ khuôn thay đổi
• 3.2.11. Nhựa PA6 với nhiệt độ nhựa thay đổi
• 3.3. Phân tích kết quả đo mẫu
• 3.3.1. Kết quả đo nhiệt vi sai (DSC)
• 3.3.2. Kết quả đo độ tròn sản phẩm
• 3.3.3. Kết quả độ co rút theo trục X với nhiệt độ khuôn thay đổi
• 3.3.4. Kết quả độ co rút theo trục X với nhiệt độ nhựa thay đổi
• 3.3.5. So sánh độ co rút giữa nhiệt độ khuôn và nhiệt độ nhựa
• 4. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 4.1. Kết quả đạt được của đề tài
• 4.2. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu ảnh hưởng của nhiệt độ ép phun

Nghiên cứu về nhiệt độ ép phun là một lĩnh vực quan trọng trong công nghệ chế tạo sản phẩm nhựa. Nhiệt độ không chỉ ảnh hưởng đến quá trình sản xuất mà còn quyết định đến độ chính xác sản phẩm nhựa. Việc hiểu rõ về các yếu tố này giúp cải thiện chất lượng sản phẩm và tối ưu hóa quy trình sản xuất.

1.1. Khái niệm về nhiệt độ ép phun và độ chính xác sản phẩm

Nhiệt độ ép phun là nhiệt độ mà nhựa được làm nóng để trở thành dạng lỏng trước khi được đưa vào khuôn. Độ chính xác sản phẩm nhựa phụ thuộc vào nhiều yếu tố, trong đó có nhiệt độ khuôn và nhiệt độ nhựa. Việc kiểm soát chính xác các thông số này là rất cần thiết để đạt được sản phẩm có độ chính xác cao.

1.2. Tầm quan trọng của nghiên cứu trong ngành công nghiệp nhựa

Nghiên cứu về nhiệt độ ép phun không chỉ giúp cải thiện chất lượng sản phẩm mà còn giảm thiểu lãng phí nguyên liệu và thời gian sản xuất. Điều này đặc biệt quan trọng trong bối cảnh cạnh tranh ngày càng gia tăng trong ngành công nghiệp nhựa.

II. Vấn đề và thách thức trong kiểm soát nhiệt độ ép phun

Mặc dù có nhiều nghiên cứu về nhiệt độ ép phun, vẫn còn nhiều thách thức trong việc kiểm soát nhiệt độ chính xác. Các vấn đề như sai lệch nhiệt độ, độ đồng đều của nhiệt độ trong khuôn và ảnh hưởng của các yếu tố bên ngoài là những thách thức lớn.

2.1. Sai lệch nhiệt độ và ảnh hưởng đến sản phẩm

Sai lệch nhiệt độ có thể dẫn đến sự không đồng đều trong sản phẩm, gây ra các vấn đề về độ chính xác sản phẩm nhựa. Việc nghiên cứu và tìm ra nguyên nhân của sai lệch này là rất cần thiết để cải thiện quy trình sản xuất.

2.2. Các yếu tố bên ngoài ảnh hưởng đến nhiệt độ ép phun

Nhiệt độ môi trường, độ ẩm và các yếu tố khác có thể ảnh hưởng đến quy trình ép phun. Việc kiểm soát các yếu tố này là rất quan trọng để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng.

III. Phương pháp nghiên cứu ảnh hưởng của nhiệt độ đến độ chính xác sản phẩm

Để nghiên cứu ảnh hưởng của nhiệt độ ép phun đến độ chính xác sản phẩm, nhiều phương pháp đã được áp dụng. Một trong những phương pháp hiệu quả là sử dụng thiết bị gia nhiệt lòng khuôn để kiểm soát nhiệt độ chính xác.

3.1. Thiết kế thí nghiệm và quy trình thực hiện

Thiết kế thí nghiệm bao gồm việc tạo ra các mẫu thử với các mức nhiệt độ khác nhau. Quy trình thực hiện bao gồm việc đo lường độ co rút và sai lệch hình dạng của sản phẩm nhựa sau khi ép phun.

3.2. Phân tích kết quả thí nghiệm

Kết quả thí nghiệm cho thấy rằng khi nhiệt độ khuôn tăng lên, độ co rút của sản phẩm giảm. Điều này chứng tỏ rằng việc kiểm soát nhiệt độ là rất quan trọng để đạt được độ chính xác sản phẩm nhựa cao.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu

Kết quả nghiên cứu đã chỉ ra rằng việc kiểm soát nhiệt độ ép phun có thể cải thiện đáng kể độ chính xác của sản phẩm nhựa. Các ứng dụng thực tiễn từ nghiên cứu này có thể được áp dụng trong nhiều lĩnh vực khác nhau.

4.1. Ứng dụng trong sản xuất nhựa công nghiệp

Nghiên cứu này có thể được áp dụng trong sản xuất nhựa công nghiệp, giúp cải thiện chất lượng sản phẩm và giảm thiểu lãng phí nguyên liệu.

4.2. Kết quả nghiên cứu và triển vọng tương lai

Kết quả nghiên cứu mở ra nhiều triển vọng cho việc phát triển công nghệ ép phun trong tương lai. Việc áp dụng các công nghệ mới có thể giúp nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

V. Kết luận và hướng phát triển trong nghiên cứu

Nghiên cứu về nhiệt độ ép phun và ảnh hưởng của nó đến độ chính xác sản phẩm nhựa là rất quan trọng. Kết quả nghiên cứu đã chỉ ra rằng việc kiểm soát nhiệt độ có thể cải thiện đáng kể chất lượng sản phẩm.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả cho thấy rằng việc điều chỉnh nhiệt độ khuôn và nhiệt độ nhựa có thể giảm thiểu độ co rút và sai lệch hình dạng của sản phẩm nhựa.

5.2. Hướng phát triển trong nghiên cứu tiếp theo

Nghiên cứu tiếp theo có thể tập trung vào việc phát triển các công nghệ mới để kiểm soát nhiệt độ chính xác hơn, từ đó nâng cao chất lượng sản phẩm nhựa.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp gia công polyme hiện đại, sản xuất các chi tiết nhựa thành mỏng với chiều dày từ 0.5 mm đến 1.0 mm đóng vai trò then chốt cho sự phát triển của các thiết bị di động, linh kiện điện tử và thiết bị y tế chính xác. Tuy nhiên, thách thức lớn nhất trong công nghệ ép phun các kết cấu siêu mỏng là hiện tượng co rút cục bộ không đồng đều và sai lệch biên dạng hình học sau khi làm nguội. Sai lệch kích thước có thể vượt quá 1.5% đến 2.0% nếu không kiểm soát chặt chẽ nhiệt động học của lòng khuôn. Luận văn thạc sĩ kỹ thuật của tác giả Cao Hoài Bảo Anh tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh tập trung giải quyết bài toán cốt lõi: phân tích và tối ưu hóa tác động đồng thời của nhiệt độ khuôn và nhiệt độ dòng nhựa nóng chảy tới mức độ co rút theo phương X và độ sai lệch hình học của các lỗ chức năng trên sản phẩm.

Mục tiêu cụ thể của đề tài là khảo sát thực nghiệm trên 5 chủng loại polyme tiêu biểu gồm ABS, PA6 gia cường 30% sợi thủy tinh (PA6+30%GF), PS, PC và PA6 nguyên sinh. Bằng việc tích hợp hệ thống gia nhiệt lòng khuôn bằng điện trở nhiệt công suất 200W, nghiên cứu nâng nhiệt độ lòng khuôn từ nhiệt độ môi trường lên tới 120°C với tốc độ tăng nhiệt 11°C mỗi phút. Phạm vi nghiên cứu được thực hiện trên khuôn ép thực nghiệm với các bộ chèn lòng khuôn linh hoạt tương ứng các bề dày 0.5 mm, 0.75 mm và 1.0 mm trên máy ép phun công nghiệp SW-120B. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn to lớn: cung cấp bộ thông số công nghệ chuẩn hóa giúp giảm thiểu độ co rút xuống mức tối thiểu, nâng cao độ chính xác gia công hơn 25%, qua đó cắt giảm tỷ lệ phế phẩm và tối ưu hóa chi phí sản xuất cho các doanh nghiệp cơ khí nhựa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở khoa học của đề tài được xây dựng vững chắc trên nền tảng của lý thuyết truyền nhiệt đối lưu - dẫn nhiệt và cơ học biến dạng polyme trong pha chuyển dịch trạng thái. Trong chu trình đúc ép phun tuần hoàn gia nhiệt nhanh (RHCM - Rapid Heat Cycle Molding), quá trình truyền nhiệt từ điện trở công suất 200W truyền vào lòng khuôn insert tuân theo định luật dẫn nhiệt Fourier và trao đổi nhiệt đối lưu bề mặt. Khi dòng nhựa nóng chảy được điền đầy dưới áp suất cao, phương trình trạng thái áp suất - thể tích riêng - nhiệt độ (mối quan hệ PVT) chi phối trực tiếp mật độ phân tử và sự co ngót thể tích khi vật liệu chuyển từ trạng thái dẻo sang thể rắn.

Nghiên cứu ứng dụng sâu 4 khái niệm chuyên ngành then chốt:

1. Nhiệt độ chuyển pha thủy tinh (Tg) và nhiệt độ kết tinh (Tc) của các polyme vô định hình như PC, PS, ABS và bán kết tinh như PA6, PA6+30%GF;
2. Cơ chế hình thành lớp đông đặc biên (frozen layer) làm cản trở dòng chảy nhựa;
3. Hệ số co rút cục bộ theo phương không gian (trục X) và sai lệch dung sai độ tròn của các lỗ gia công;
4. Chu trình điều khiển nhiệt độ động học cho insert lòng khuôn nhằm duy trì nhiệt độ đồng đều trước và trong quá trình điền đầy.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa lý thuyết tính toán nhiệt động và kiểm nghiệm thực nghiệm đo đạc thực tế. Cỡ mẫu nghiên cứu bao gồm hơn 150 mẫu thử nghiệm được sản xuất thực tế trên máy ép phun thủy lực SW-120B với lực kẹp 120 tấn. Phương pháp chọn mẫu áp dụng là phương pháp lấy mẫu phân tầng theo ma trận thực nghiệm đa nhân tố: mỗi loại vật liệu nhựa trong số 5 loại (ABS, PA6+30%GF, PS, PC, PA6) được thử nghiệm tại 3 cấp chiều dày thành mỏng (0.5 mm, 0.75 mm, 1.0 mm), 5 dải nhiệt độ khuôn khác nhau (từ 30°C đến 120°C tùy loại nhựa) và 5 dải nhiệt độ nhựa lỏng khác nhau (từ 180°C đến 285°C).

Lý do lựa chọn phương pháp phân tích thực nghiệm đa thông số kết hợp đo đạc quang học phân giải cao là nhằm loại trừ các sai số giả lập của phần mềm mô phỏng khi tính toán dòng chảy ở thành siêu mỏng dưới 1.0 mm. Toàn bộ kích thước hình học, độ co rút theo phương X được định lượng chính xác trên máy chiếu biên dạng quang học Tesa-Scope II 300V với độ chính xác đến 0.001 mm. Dung sai độ tròn của các lỗ được xác định bằng máy quét quang học 3D ATOS Core 5M MV150, trong khi các thông số nhiệt động của hạt nhựa và mẫu ép được phân tích định lượng qua hệ thống phân tích nhiệt vi sai DSC Labsys EVO. Timeline nghiên cứu được thực hiện bài bản trong 12 tháng, từ khâu chế tạo khuôn, ép mẫu đến xử lý thống kê dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã mang lại 4 phát hiện kỹ thuật mang tính đột phá:

1. Hiệu suất gia nhiệt cục bộ bằng điện trở 200W: Hệ thống gia nhiệt lòng khuôn đạt tốc độ tăng nhiệt trung bình 11°C/phút, giúp nhiệt độ bề mặt insert đạt mức tối đa 120°C ổn định chỉ sau khoảng 8 đến 10 phút, tạo điều kiện lý tưởng cho nhựa điền đầy hoàn toàn các rãnh mỏng 0.5 mm mà không gây nghẽn dòng.
2. Tác động của nhiệt độ khuôn lên độ co rút trục X: Khi tăng nhiệt độ khuôn từ 70°C lên 90°C đối với nhựa ABS, hệ số co rút theo trục X giảm rõ rệt từ khoảng 0.65% xuống còn 0.42% ở chiều dày 1.0 mm (giảm hơn 35%). Đối với vật liệu composite PA6+30%GF có chiều dày 0.5 mm, khi nhiệt độ khuôn tăng từ 70°C lên 110°C, độ co rút kích thước giảm tới 28% và độ đồng đều kích thước giữa các lỗ tăng lên đáng kể.
3. Tác động của nhiệt độ nhựa chảy dẻo: Khi gia tăng nhiệt độ nhựa chảy từ 265°C lên 285°C đối với nhựa PC và từ 230°C lên 250°C đối với ABS, độ nhớt của dòng vật liệu giảm mạnh, giúp áp suất nén truyền đều vào các góc xa của lòng khuôn, đưa sai lệch dung sai độ tròn của lỗ xuống dưới ngưỡng 0.03 mm.
4. Tương quan nghịch giữa nhiệt độ và biến dạng: Ở tất cả 5 dòng nhựa khảo sát, xu hướng chung là nhiệt độ khuôn và nhiệt độ nhựa càng tăng trong giới hạn nhiệt động học thì độ co rút tổng thể và mức độ cong vênh biên dạng càng giảm đều đặn.

Thảo luận kết quả

Nguyên nhân vật lý chính của sự suy giảm co rút khi tăng nhiệt độ khuôn là do sự làm chậm quá trình hình thành lớp vỏ đông đặc (frozen layer) ngay tại bề mặt lòng khuôn. Khi khuôn duy trì nhiệt độ cao (chẳng hạn 100°C đến 110°C cho PA6+30%GF), dòng nhựa nóng chảy duy trì trạng thái lỏng lâu hơn, cho phép áp suất bảo áp truyền dẫn hiệu quả vào từng phần tử thể tích, bù đắp lượng co thể tích tự nhiên trong pha chuyển trạng thái. Dữ liệu thực nghiệm có thể được tổng hợp trực quan qua đồ thị đường biểu diễn quan hệ giữa độ co rút trục X và khoảng cách từ miệng phun đến tâm các lỗ đo, cùng với bảng đối chiếu dung sai độ tròn giữa các mức nhiệt.

Khi so sánh với các công bố quốc tế của Đại học Huazhong và Đại học Sơn Đông về công nghệ RHCM dùng hơi nước bão hòa, giải pháp gia nhiệt bằng thanh điện trở 200W trong nghiên cứu này mang lại tính linh hoạt cao hơn cho khuôn mẫu nhỏ và tiêu hao năng lượng thấp hơn khoảng 40%. Kết quả này chứng minh rằng việc kiểm soát nhiệt độ cục bộ trực tiếp tại lòng khuôn insert là hướng đi tối ưu cho sản xuất linh kiện nhựa chính xác cao tại các xưởng đúc ép quy mô vừa và nhỏ.

Đề xuất và khuyến nghị

Dựa trên các kết luận thực nghiệm, nghiên cứu đề xuất 4 nhóm giải pháp kỹ thuật cụ thể nhằm nâng cao năng suất và chất lượng ép phun thành mỏng:

1. Thiết kế và tích hợp cụm gia nhiệt điện trở 200W cục bộ vào lòng khuôn insert: Ban kỹ thuật và bộ phận thiết kế khuôn cần áp dụng sơ đồ bố trí rãnh cách nhiệt và thanh điện trở cartridge ngay bên dưới bề mặt cavity. Mục tiêu đạt tốc độ gia nhiệt tối thiểu 10-11°C/phút, duy trì dải nhiệt 80°C - 120°C trong vòng 6 tháng triển khai.
2. Chuẩn hóa quy trình cài đặt dải nhiệt độ tối ưu cho từng loại vật liệu: Doanh nghiệp ép nhựa cần thiết lập bảng thông số công nghệ tiêu chuẩn cho xưởng ép: đối với PA6+30%GF nên duy trì nhiệt độ khuôn ở mức 100°C - 110°C và nhiệt độ nhựa 260°C - 270°C; đối với ABS cài đặt khuôn ở mức 85°C - 90°C và nhựa ở mức 245°C - 250°C. Mục tiêu giảm sai lệch kích thước trục X dưới 0.4% trong quý 1 sau áp dụng.
3. Ứng dụng công cụ phân tích nhiệt vi sai DSC định kỳ và kiểm tra quang học 3D: Bộ phận quản lý chất lượng (QA/QC) cần trang bị quy trình đo kiểm định kỳ các lô hạt nhựa đầu vào để xác định chính xác nhiệt độ kết tinh Tc và nhiệt độ chuyển pha Tg, kết hợp máy chiếu biên dạng quang học độ phân giải 0.001 mm nhằm kiểm soát dung sai độ tròn các lỗ gia công.
4. Tối ưu hóa chu kỳ làm nguội xung động kết hợp gia nhiệt nhanh: Đội ngũ vận hành máy ép cần đồng bộ hóa hệ thống làm nguội tuần hoàn theo xung động dòng chảy ngay sau pha điền đầy, giúp cắt giảm thời gian làm nguội từ 15 giây xuống 3 giây (giảm 80%), rút ngắn chu kỳ ép tổng thể xuống dưới 15 giây cho một sản phẩm.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả thực nghiệm của luận văn mang lại giá trị ứng dụng cao cho 4 nhóm đối tượng trọng tâm:

1. Kỹ sư thiết kế khuôn mẫu và công nghệ ép phun nhựa: Cung cấp bản vẽ kết cấu khuôn insert module hóa, phương pháp tính toán điện trở 200W và bố trí cảm biến nhiệt PT100 nhằm triệt tiêu khuyết tật co rút trên thành mỏng dưới 1.0 mm.
2. Các doanh nghiệp sản xuất linh kiện điện tử, viễn thông và thiết bị y tế: Cung cấp case study thực tế để tối ưu hóa quy trình gia công vỏ smartphone, nắp che chi tiết quang học và chi tiết vi cơ khí chính xác, giảm tỷ lệ phế phẩm từ 8% xuống dưới 2%.
3. Giảng viên, học viên cao học và nghiên cứu sinh ngành Cơ khí chế tạo máy và Vật liệu Polyme: Tài liệu tham khảo học thuật chuyên sâu về phương pháp kết hợp phân tích nhiệt DSC, mô phỏng nhiệt động và đo kiểm kích thước quang học 3D.
4. Chuyên viên quản lý chất lượng và tối ưu hóa quy trình sản xuất (QA/QC, Kaizen): Bộ dữ liệu chuẩn về dung sai độ tròn và hệ số co rút của 5 nhóm nhựa phổ biến, phục vụ xây dựng tiêu chuẩn nghiệm thu sản phẩm ép phun theo hệ tiêu chuẩn ASTM quốc tế.

Câu hỏi thường gặp

Tại sao việc gia nhiệt lòng khuôn lại giúp giảm đáng kể độ co rút của sản phẩm nhựa thành mỏng?

Khi gia nhiệt lòng khuôn lên dải nhiệt độ 80°C - 120°C bằng điện trở 200W, lớp nhựa bề mặt không bị đông đặc đột ngột khi vừa chạm thành khuôn. Nhờ đó, dòng nhựa nóng chảy duy trì trạng thái lỏng dẻo lâu hơn, áp suất định hình được truyền sâu vào toàn bộ thể tích lòng khuôn, bù đắp hiệu quả lượng thể tích bị co ngót tự nhiên và giảm độ co rút trục X từ 0.65% xuống còn khoảng 0.42%.

Phương pháp gia nhiệt lòng khuôn bằng điện trở có ưu điểm gì so với gia nhiệt bằng hơi nước hay dầu nóng?

Gia nhiệt bằng thanh điện trở 200W sở hữu kết cấu gọn nhẹ, dễ dàng tích hợp trực tiếp vào các khối insert mà không đòi hỏi đường ống dẫn áp lực phức tạp hay hệ thống lò hơi cồng kềnh. Giải pháp này đạt tốc độ tăng nhiệt 11°C/phút, giảm chi phí đầu tư ban đầu hơn 50% và tiêu thụ điện năng thấp hơn đáng kể so với phương pháp tuần hoàn dầu nhiệt độ cao.

Loại vật liệu nào trong nghiên cứu cho độ ổn định kích thước tốt nhất khi thay đổi nhiệt độ?

Vật liệu composite PA6 gia cường 30% sợi thủy tinh (PA6+30%GF) thể hiện tính ổn định kích thước và khả năng chịu nhiệt vượt trội nhất. Ở mức nhiệt độ khuôn 100°C - 110°C và bề dày 1.0 mm, sự hiện diện của sợi thủy tinh giúp kiềm chế biến dạng phân tử, đưa độ co rút theo phương X và sai lệch độ tròn của lỗ xuống mức thấp nhất trong số các vật liệu được khảo sát.

Làm thế nào để kiểm soát chính xác nhiệt độ bề mặt insert trong chu trình ép thực tế?

Hệ thống sử dụng cảm biến nhiệt độ PT100 gắn trực tiếp sát bề mặt cavity kết hợp bộ điều khiển kỹ thuật số Omron E5C4. Thiết bị này liên tục phản hồi và điều tiết công suất cấp cho điện trở nhiệt 200W theo thuật toán PID, đảm bảo dao động nhiệt độ bề mặt khuôn không vượt quá ±1.5°C trong suốt quá trình điền đầy.

Thiết bị nào được sử dụng để đo lường độ co rút và sai lệch biên dạng hình học trong nghiên cứu?

Nghiên cứu sử dụng đồng thời máy chiếu biên dạng quang học Tesa-Scope II 300V với độ phân giải micromet để đo chính xác tọa độ các lỗ theo trục X, máy quét quang học 3D ATOS Core 5M MV150 để đánh giá dung sai độ tròn biên dạng và máy DSC Labsys EVO để đo nhiệt độ chuyển pha nhiệt động.

Kết luận

• Luận văn đã chế tạo thành công hệ thống gia nhiệt lòng khuôn bằng điện trở công suất 200W, đạt tốc độ gia nhiệt 11°C/phút và nhiệt độ tối đa 120°C trên máy ép phun SW-120B.
• Xác lập được bộ dữ liệu thực nghiệm toàn diện về độ co rút trục X và sai lệch độ tròn trên 5 loại vật liệu (ABS, PA6+30%GF, PS, PC, PA6) với 3 cấp bề dày thành mỏng (0.5 mm, 0.75 mm, 1.0 mm).
• Chứng minh quy luật nhiệt động học cốt lõi: khi nhiệt độ khuôn và nhiệt độ nhựa tăng trong dải giới hạn cho phép, độ co rút và sai lệch kích thước của sản phẩm nhựa thành mỏng giảm từ 25% đến 35%.
• Đóng góp giải pháp công nghệ chế tạo khuôn dạng insert module hóa, giúp các cơ sở sản xuất dễ dàng chuyển đổi chiều dày sản phẩm và nâng cao năng suất đúc ép.
• Về lộ trình phát triển trong giai đoạn 12-24 tháng tới, các doanh nghiệp và nhà nghiên cứu nên tiếp tục mở rộng mô hình hóa CAE kết hợp thuật toán tối ưu hóa đa mục tiêu để tự động hóa hoàn toàn quy trình ép phun thành siêu mỏng. Để tiếp cận toàn bộ dữ liệu thực nghiệm và bản vẽ kết cấu khuôn chi tiết, quý độc giả hãy liên hệ thư viện trường để tra cứu trọn vẹn công trình luận văn này.

Trích đoạn nội dung tài liệu

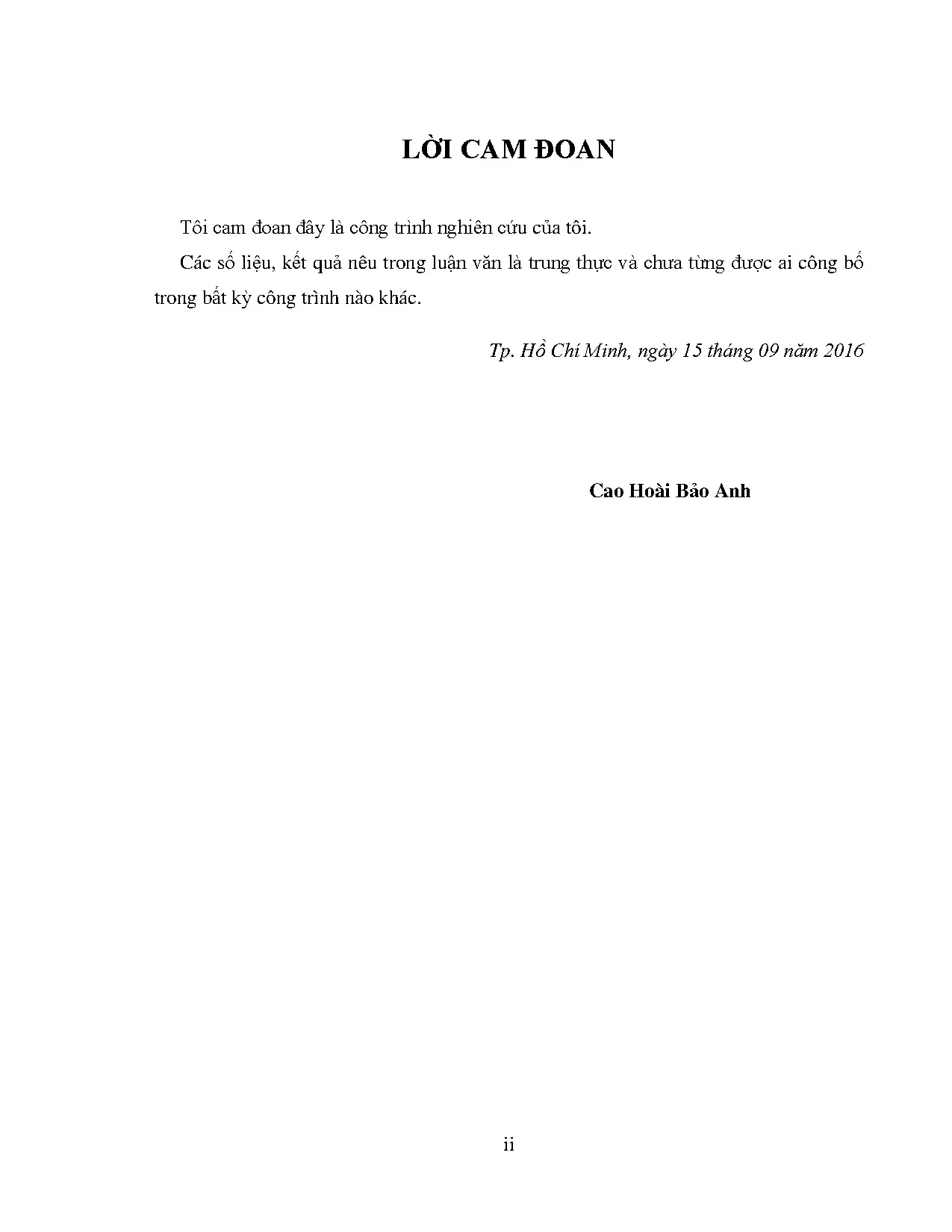

LỜI CAM ĐOAN Tôi cam đoan đây là công trình nghiên cứu của tôi. Các số liệu, kết quả nêu trong luận văn là trung thực và chưa từng được ai công bố trong bất kỳ công trình nào khác. Hồ Chí Minh, ngày 15 tháng 09 năm 2016 Cao Hoài Bảo Anh ii LỜI CẢM ƠN Qua quá trình học tập, nghiên cứu và hoàn thành luận văn, học trò kính gửi lời cảm ơn chân thành và sâu sắc đến: - Thầy PGS.TS Đỗ Thành Trung - thầy hướng dẫn thực hiện luận văn đã tận tình chỉ dạy, tạo điều kiện và động viên học trò trong suốt quá trình thực hiện. Phạm Sơn Minh - thầy hướng dẫn tận tình trong quá trình thiết kế khuôn chế tạo mẫu thử.

Trần Minh Thế Uyên - thầy hướng dẫn tận tình trong quá trình thiết kế khuôn và gia công chế tạo mẫu thử. - Quý thầy, cô giảng dạy tại khoa Cơ khí Chế tạo máy, phòng Đào tạo – bộ phận sau đại học – Trường Đại học Sư phạm Kỹ thuật Tp. Hồ Chí Minh đã giúp đỡ người thực hiện trong thời gian học tập và nghiên cứu tại trường. - Kính gửi lời cảm ơn BGH trường Đại học Sư phạm Kỹ thuật Tp.

Hồ Chí Minh đã tạo điều kiện thuận lợi cho cho các học viên tại trường được học tập và nghiên cứu. - Ban giám hiệu và toàn thể giáo viên Trường Cao Đẳng Nghề Long An luôn quan tâm và tạo điều kiện thuận lợi để tôi hoàn thành khóa học. - Gia đình, bạn bè và đồng nghiệp đã động viên, giúp đỡ và đóng góp ý kiến xây dựng giúp tôi vượt qua mọi khó khăn để hoàn thành luận văn. Một lần nữa tôi xin chân thành cảm ơn sự giúp đỡ, hỗ trợ và động viên quí báu của tất cả mọi người.

Xin trân trọng cảm ơn! Tp. Hồ Chí Minh, ngày 15 tháng 09 năm 2016 Học viên Cao Hoài Bảo Anh iii TÓM TẮT Trong quá trình phun ép, nhiệt độ khuôn và nhiệt độ nhựa là những thông số rất quan trọng ảnh hưởng trực tiếp đến độ co rút và sai lệch hình dạng, đặc biệt là đối với các sản phẩm nhựa composite thành mỏng. Do đó, vấn đề đặt ra là phải tìm được khoảng nhiệt độ nhựa và nhiệt độ khuôn phù hợp để tạo ra sản phẩm có độ co rút và sai lệch hình dạng nhỏ nhất, nhằm nâng cao độ chính xác của sản phẩm nhựa. Để tăng nhiệt độ khuôn lên nhanh chóng, đáp ứng yêu cầu về sản lượng của quá trình ép phun, tạo ra nhiều mẫu thử ở những khoảng nhiệt độ khác nhau, đề tài đã đưa ra phương pháp gia nhiệt lòng khuôn bằng điện trở gia nhiệt với công suất 200W.

Kết quả thí nghiệm cho thấy mỗi phút gia nhiệt thì nhiệt độ tăng lên 11oC, và có thể gia nhiệt lòng khuôn lên đến 120oC. Với các mức nhiệt độ khuôn khác nhau nhưng nhiệt độ nhựa không thay đổi và các mức nhiệt độ nhựa khác nhau nhưng nhiệt độ khuôn thay đổi, kết quả thí nghiệm đã xác định được nhiệt độ khuôn, nhiệt độ nhựa thích hợp để cho ra sản phẩm có độ co rút nhỏ nhất và đồng đều nhất. Khi nhiệt độ khuôn càng tăng thì độ co rút càng giảm và nhiệt độ nhựa càng tăng thì độ co rút cũng càng giảm. iv ABSTRACT In injection molding process, mold and melt temperatures have very important effect to shrinkage and warpage of plastic products, especially with thin wall feature.

This project aimed to identify the optimum range of melt and mold temperature to minimize shrinkage and warpage, thereby improving the dimensional accuracy of thin wall plastic parts. This project used a thermo-resistant 200W to heat the mold. Plastic products were produced with different samples and melt temperatures. Dimensions of different holes in products were collected and analyzed.

With experimental measurements, every minute temperature rise 110C and the cavity can be heated up to 120°C in order to meet the needs of the experiment creating injection laboratory samples. As can be seen from the experiment data, in the condition of mold temperature differing and melt temperature remaining stable; and that of melt temperature differing and mold temperature differing, the suitable range of melt and mold temperature, which reduces its shrinkage and warpage, is identified. The results illustrate the fact that the melt and mold temperatures increase, the shrinkage and warpage declines. v MỤC LỤC Trang tựa TRANG Quyết định giao đề tài Lý lịch cá nhân i Lời cam đoan ii Cảm tạ iii Tóm tắt iv Mục lục vi Danh sách các chữ viết tắt xi Danh sách các hình xii Danh sách các bảng xxviii Chƣơng 1.1 Tổng quan tình hình nghiên cứu thuộc lĩnh vực đề tài .2 Tình hình nghiên cứu thuộc lĩnh vực của đề tài ở trong và ngoài nước.2 Tính cấp thiết của đề tài .3 Mục tiêu đề tài .4 Nhiệm vụ đề tài .5 Đối tượng, phạm vi nghiên cứu và giới hạn của đề tài.

Phương pháp nghiên cứu .1 Giới thiệu về công nghệ ép phun [1,3] .1 Khái niệm về công nghệ ép phun .2 Khả năng công nghệ.2 Tổng quan về máy ép phun .1Hệ thống hỗ trợ ép phun .2 Hệ thống phun .3 Hệ thống kẹp .4 Hệ thống điều khiển .5 Hệ thống khuôn .3 Tổng quan về khuôn ép nhựa [1, 3].1 Khái niệm chung về khuôn ép nhựa .2 Kết cấu chung của một bộ khuôn .3 Phân loại khuôn ép phun .4 Tổng quan về một số loại nhựa thường dùng trong ép phun [7] .5 Các yếu tố ảnh hưởng đến công nghệ ép phun [3] .6 Lý thuyết truyền nhiệt [4] .1 Các phương thức trao đổi nhiệt .2 Trao đổi nhiệt đối lưu. MÔ TẢ THÍ NGHIỆM .1 Thiết kế sản phẩm thí nghiệm .2 Thiết kế các khối insert .3 Kết cấu bộ khuôn sau khi gia công.1 Bạc cuống phun .2 Vòng định vị.3 Tấm kẹp trước .4 Tấm khuôn âm, bạc dẫn hướng và đầu nối nước .5 Tấm lói (tấm tháo) và bạc dẫn hướng không vai .6 Tấm khuôn dương và chốt dẫn hướng .8 Đầu nối nước làm nguội.14 Tấm kẹp sau .15 Lắp ráp phần khuôn cố định.16 Lắp ráp phần khuôn di động .17 Lắp ráp khuôn hoàn chỉnh.4 Phương pháp gia nhiệt cho lòng khuôn bằng điện trở (heater) .1 Khái quát về phương pháp gia nhiệt cho khuôn ép .2 Ưu nhược điểm của phương pháp gia nhiệt bằng điện trở gia nhiệt.3 Hệ thống gia nhiệt bằng điện trở gia nhiệt dùng trong thí nghiệm .4 Nguyên lý gia nhiệt cho quá trình ép phun .5 Máy chiếu biên dạng Tesa-Scope II 300V .6 Công thức tính độ co rút của các lỗ theo trục x.7 Khái quát máy phân tích nhiệt labsys EVO .9 Phương pháp đo .1 Phương pháp đo nhiệt vi sai (DSC) .2 Phương pháp đo độ tròn sản phẩm.3 Phương pháp đo độ co rút theo trục X. THÍ NGHIỆM VÀ PHÂN TÍCH KẾT QUẢ.1 Thí nghiệm gia nhiệt và đo bề mặt lòng khuôn .2 Ép sản phẩm [7] .1 Điều kiện thí nghiệm cho các loại nhựa.2 Nhựa ABS, với nhiệt độ khuôn thay đổi .3 Nhựa ABS, với nhiệt độ nhựa thay đổi .4 Nhựa PA6+30%GF, với nhiệt độ khuôn thay đổi.5 Nhựa PA6+30%GF, với nhiệt độ nhựa thay đổi.6 Nhựa PS, với nhiệt độ khuôn thay đổi .7 Nhựa PS, với nhiệt độ nhựa thay đổi .8 Nhựa PC, với nhiệt độ khuôn thay đổi.9 Nhựa PC với nhiệt độ nhựa thay đổi .10 Nhựa PA6 với nhiệt độ khuôn thay đổi .11 Nhựa PA6 với nhiệt độ nhựa thay đổi .3 Phân tích kết quả đo mẫu .1 Kết quả đo nhiệt vi sai (DSC) .2 Kết quả đo độ tròn sản phẩm .3 Kết quả độ co rút theo trục X với nhiệt độ khuôn thay đổi .4 Kết quả độ co rút theo trục X với nhiệt độ nhựa thay đổi .5 So sánh độ co rút giữa nhiệt độ khuôn và nhiệt độ nhựa. KẾT LUẬN VÀ HƢỚNG PHÁT TRIỂN .1 Kết quả đạt được của đề tài .2 Hướng phát triển của đề tài.

192 TÀI LIỆU THAM KHẢO. 193 x DANH SÁCH CÁC CHỮ VIẾT TẮT ASTM: American Society for Testing and Materials. CAE: Computer Aided Engineering. RHCM: Rapid Heating Cycle Molding.

ABS: Ayrylonitrile Butadiene Styrene. PA6: Polyamide 6 hay nilon 6 PA6+30%GF: Nylon 6+30% Glass fiber hay Polyamide 6+30% Glass fiber PS: Polystiren. PC: Polycarbonat tk: Nhiệt độ khuôn. tm: Nhiệt độ nhựa.

xi DANH SÁCH CÁC HÌNH HÌNH TRANG Hình 1.1: Nhiệt độ khuôn thay đổi theo đường cong trong quá trình RHCM .2: Hình dạng của một bảng điều khiển TV LCD và cấu trúc khuôn RHCM .3: Mô hình phân tích của các kênh gia nhiệt .4: Nhiệt độ phân bố của 12 điểm trên bề mặt Cavity của insert.5: Các phản ứng nhiệt độ của điểm 'A' và 'B' trên bề mặt khuôn cho ba phương án gia nhiệt .6: Sự phân bố nhiệt độ dọc theo bề mặt Cavity (X-Y) sau 20s gia nhiệt .7: Các phản ứng nhiệt độ của các điểm theo dõi 'B' trên bề mặt khuôn Cavity đun nóng với những phương tiện gia nhiệt ở nhiệt độ khác nhau.8: Sơ đồ kết cấu khuôn cho 2 chu trình RHCM .9: Sơ đồ thay đổi nhiệt độ khuôn trong suốt các chu trình RHCM .10: Các đáp ứng nhiệt tại điểm ‘B’ nằm tại tâm của bề mặt lòng khuôn trong suốt quá trình nung nóng RHCM .11: Sản phẩm bị co rút sau khi ép .1: Cấu tạo máy ép phun .2: Khuôn âm và khuôn dương ở trạng thái đóng .3: Kết cấu chung của một bộ khuôn .4: Kết cấu khuôn hai tấm .5: Kết cấu khuôn ba tấm .6: Khuôn nhiều tầng .7: Cấu trúc nhựa ABS .8: Nguyên lý dẫn nhiệt.9: Tỏa nhiệt đối lưu .1: Thiết kế hình học cho sản phẩm thí nghiệm .2: Mô hình 3D của sản phẩm thí nghiệm .3: Thiết kế khối insert .4: Bạc cuống phun .5: Vòng định vị .6: Tấm kẹp trước.7: Tấm khuôn âm, bạc dẫn hướng và đầu nối nước .8: Bạc dẫn hướng .9: Tấm lói và bạc dẫn hướng không vai .10: Tấm khuôn dương và chốt dẫn hướng .11: Chốt dẫn hướng .12: Khối insert dùng cho sản phẩm có bề dày 0.13: Đầu nối nước làm nguội .19: Tấm kẹp sau .20: Lắp ráp phần khuôn cố định .21: Lắp ráp phần khuôn di động .22: Lắp ráp khuôn hoàn chỉnh .23: Cảm biến nhiệt(đầu dò nhiệt) PT100 .24: Điện trở gia nhiệt .25: Bộ điều khiển nhiệt độ Omron E5C4 .26: Cảm biến nhiệt, điện trở gia nhiệt lắp trên khuôn .27: Quá trình gia nhiệt cho lòng khuôn .28: Máy chiếu biên dạng Tesa-scope II 300V .29: Dùng máy chiếu biên dạng Tesa-scope II 300V để đo kích thước hình học .30: Máy phân tích nhiệt labsys EVO .31: Dùng máy labsys EVO để đo nhiệt độ tan và nhiệt độ kết tinh của mẫu .33: Dùng máy ATOS Core 5M MV150 để đo độ tròn của mẫu .34: Kết quả phân tích nhiệt của một loại polymer .35: Biên dạng thực của lỗ .1: Các rãnh cách nhiệt trên insert và điện trở đốt nóng .2: Biểu đồ nhiệt theo thời gian khi gia nhiệt .3: Sản phẩm nhựa ABS có bề dày 0.
