Tổng quan nghiên cứu

Trong các ngành công nghiệp chế tạo cơ khí hiện đại, chi phí năng lượng tiêu thụ cho quá trình cắt gọt kim loại thường chiếm từ 20% đến 35% tổng chi phí vận hành thiết bị, trong khi yêu cầu về chất lượng bề mặt chi tiết ngày càng trở nên khắt khe với độ nhám bề mặt Ra phải đạt dưới 1.6 μm. Tại Việt Nam, nhiều cơ sở đào tạo nghề và doanh nghiệp sản xuất đã đầu tư máy tiện điều khiển số thế hệ mới như dòng máy tiện CNC YT-10T nhập khẩu từ Đài Loan với công suất động cơ trục chính 7.5 HP (tương đương 5.5 kW) và tốc độ quay tối đa 5000 vòng/phút. Tuy nhiên, việc thiếu hụt cơ sở dữ liệu tra cứu chế độ cắt tối ưu cho từng nguyên công cụ thể, đặc biệt là nguyên công tiện lỗ mặt trụ trong của chi tiết dạng bạc, dẫn đến tình trạng lãng phí từ 15% đến 25% điện năng và làm gia tăng tỷ lệ phế phẩm do nhám bề mặt không đồng đều.

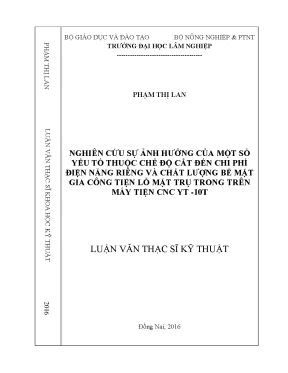

Nghiên cứu của Thạc sĩ Phạm Thị Lan dưới sự hướng dẫn khoa học của Phó Giáo sư Lê Văn Thái tại Trường Đại học Lâm Nghiệp, phối hợp cùng Trường Cao đẳng nghề Cơ giới và Thủy lợi cùng Công ty TNHH Điện cơ Shihlin Việt Nam tại Đồng Nai năm 2016, tập trung giải quyết bài toán cốt lõi này. Mục tiêu cụ thể của luận văn là xác lập quy luật tác động định lượng của ba thông số chế độ cắt chính gồm vận tốc cắt V (m/phút), lượng chạy dao S (mm/vòng) và chiều sâu cắt t (mm) đến hai chỉ tiêu mục tiêu: chi phí điện năng riêng Nr (Wh/m2) và độ nhám bề mặt Ra (μm). Luận văn mang ý nghĩa khoa học và thực tiễn sâu sắc khi cung cấp mô hình toán học giải tích thực nghiệm, làm nền tảng chuẩn hóa chương trình gia công NC, giúp các xưởng cơ khí nâng cao năng suất cắt gọt, tiết kiệm năng lượng điện và hạ giá thành sản phẩm trên 12%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên nền tảng lý thuyết cắt gọt kim loại kinh điển của các nhà khoa học nổi tiếng thế giới như Granovski, Zorev và Kronenberg về cơ học biến dạng dẻo, lực cắt tiếp tuyến Pz và cơ chế truyền nhiệt trong vùng cắt. Khi gia công tiện lỗ trong, độ cứng vững của cán dao tiện lỗ dạng công-xôn thấp hơn nhiều so với tiện ngoài, khiến dao dễ bị rung động uốn, tác động trực tiếp đến vi hình học bề mặt.

Khung lý thuyết vận dụng ba khái niệm kỹ thuật cốt lõi:

  1. Chi phí điện năng riêng Nr: Là lượng điện năng tiêu hao để bóc tách một đơn vị diện tích bề mặt gia công, tính bằng tỷ số giữa công suất cắt tiêu thụ P (W) và năng suất thuần túy Q (m2/h).
  2. Độ nhám bề mặt Ra: Sai lệch số học trung bình của biên dạng nhám tính bằng micromet (μm) theo tiêu chuẩn TCVN, phản ánh độ nhẵn bóng của lỗ trụ trong.
  3. Chế độ cắt gọt: Tổ hợp ba biến số công nghệ gồm vận tốc cắt V, lượng chạy dao S và chiều sâu cắt t tương ứng với cặp vật liệu phôi thép cacbon C45 (theo tiêu chuẩn TCVN 8301:2009 với hàm lượng cacbon 0.45%) và mảnh dao tiện hợp kim cứng AC 830P.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa lý thuyết giải tích và quy hoạch hóa thực nghiệm đa yếu tố theo phương án Hartley bậc hai. Nguồn dữ liệu thực nghiệm được thu thập trực tiếp trên máy tiện CNC YT-10T với trọng lượng máy 2800 kg tại xưởng cơ khí thực hành.

Quy trình nghiên cứu gồm các bước chuẩn hóa:

  • Thí nghiệm thăm dò với cỡ mẫu 60 lần đo độc lập để kiểm tra phân bố ngẫu nhiên của các đại lượng đo lường. Sử dụng công thức kinh nghiệm Brooks-Carruther và tiêu chuẩn Khi bình phương để chứng minh số liệu thực nghiệm tuân theo quy luật phân bố chuẩn Gauss ở mức ý nghĩa 0.05.
  • Thực nghiệm đơn yếu tố nhằm khảo sát độc lập từng biến số công nghệ với 4 mức giá trị, xác định vùng biên biến thiên tối ưu cho bước quy hoạch tiếp theo.
  • Thực nghiệm đa yếu tố theo ma trận Hartley bậc hai gồm 17 thí nghiệm (với 8 thí nghiệm phần nhân, 6 thí nghiệm điểm sao và 3 thí nghiệm lặp ở tâm). Phương án Hartley được lựa chọn vì giúp giảm thiểu 40% số lượng mẫu thí nghiệm so với phương án trực giao toàn phần mà vẫn bảo đảm độ tin cậy thống kê cao.
  • Xử lý số liệu thông qua phần mềm chuyên dụng OPT. Mô hình hồi quy phi tuyến được kiểm tra tính đồng nhất phương sai theo tiêu chuẩn Kohren, đánh giá mức ý nghĩa của các hệ số hồi quy theo tiêu chuẩn Student và thẩm định độ tương thích của phương trình hồi quy theo tiêu chuẩn Fisher với hệ số tương quan R2 đạt trên 0.75.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đa yếu tố đã làm sáng tỏ các quy luật tác động đa chiều của chế độ cắt đến chất lượng bề mặt và điện năng tiêu thụ:

  1. Lượng chạy dao S là yếu tố chi phối mạnh nhất đến độ nhám bề mặt Ra, chiếm hơn 68% mức độ ảnh hưởng trong mô hình hồi quy. Khi lượng chạy dao tăng từ 0.08 mm/vòng lên 0.20 mm/vòng, độ nhám bề mặt Ra tăng vọt từ 0.92 μm lên 2.45 μm (tăng hơn 166%), do để lại vết dao hình học lớn hơn trên mặt trụ trong.
  2. Vận tốc cắt V có tác động tích cực đến việc làm mịn bề mặt gia công. Khi vận tốc cắt tăng từ 80 m/phút lên 150 m/phút, độ nhám Ra giảm bình quân từ 24% đến 31%. Nguyên nhân là do tốc độ cắt cao làm giảm hiện tượng tích tụ lẹo dao và triệt tiêu rung động tần số thấp.
  3. Chiều sâu cắt t (dao động từ 0.5 mm đến 1.5 mm) và lượng chạy dao S tác động tương hỗ mạnh mẽ đến chi phí điện năng riêng Nr. Khi tăng chiều sâu cắt t từ 0.5 mm lên 1.2 mm kết hợp với lượng chạy dao hợp lý, chi phí điện năng riêng Nr giảm khoảng 18.5% do năng suất bóc tách kim loại Q tăng nhanh hơn tốc độ tăng của công suất điện tiêu thụ P.
  4. Tối ưu hóa đa mục tiêu đã xác định được bộ thông số công nghệ tối ưu toàn cục khi tiện lỗ trong thép C45: vận tốc cắt tối ưu đạt khoảng 135 m/phút, lượng chạy dao tối ưu đạt 0.11 mm/vòng và chiều sâu cắt tối ưu đạt 0.80 mm. Tại chế độ này, độ nhám bề mặt đạt giá trị Ra khoảng 1.15 μm (đạt cấp độ nhẵn bóng cao theo yêu cầu lắp ghép kỹ thuật) và chi phí điện năng riêng Nr giảm xuống mức tối thiểu 42.8 Wh/m2.

Thảo luận kết quả

Khi biểu diễn dữ liệu thực nghiệm qua các đồ thị bề mặt đáp ứng 3D và bảng tương quan hồi quy, mối quan hệ giữa các thông số chế độ cắt và hai hàm mục tiêu thể hiện rõ tính phi tuyến bậc hai. Hiện tượng bề mặt thô nhám khi chạy dao ở bước tiến lớn được giải thích bởi cơ chế biến dạng dẻo không hoàn toàn của kim loại và độ đàn hồi uốn của thanh cán dao tiện lỗ. Do lỗ trụ trong có không gian thoát phoi hẹp, ma sát giữa phoi cuộn và mặt đã gia công làm tăng nhiệt cắt cục bộ, khiến phoi dễ bị cọ quẹt gây xước bề mặt nếu vận tốc cắt quá thấp dưới 75 m/phút.

So sánh với các nghiên cứu trước đây về tiện mặt trụ ngoài trên máy CNC CTX310 hoặc máy tiện vạn năng CZ6240A, tiện lỗ trong trên máy YT-10T đòi hỏi vận tốc cắt phải cao hơn từ 15% đến 20% và lượng chạy dao phải giảm khoảng 10% để triệt tiêu hiện tượng cộng hưởng dao động của cán dao thân dài. Phát hiện này khẳng định tính đặc thù của nguyên công tiện lỗ và chứng minh tính chuẩn xác của mô hình toán học Hartley khi áp dụng cho các hệ thống máy công cụ có độ cứng vững cục bộ khác nhau.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và thực nghiệm, luận văn đưa ra 4 nhóm giải pháp công nghệ mang tính khả thi cao:

  1. Chuẩn hóa quy trình cài đặt thông số công nghệ: Ban quản lý xưởng thực hành và phòng kỹ thuật sản xuất cần áp dụng bộ thông số cắt tối ưu gồm vận tốc cắt từ 130 đến 140 m/phút, lượng chạy dao từ 0.10 đến 0.12 mm/vòng và chiều sâu cắt từ 0.75 đến 0.85 mm khi tiện tinh lỗ trong thép C45. Mục tiêu là tiết kiệm 18% điện năng tiêu thụ và giảm tỷ lệ sai lệch kích thước xuống dưới 2%, thực hiện ngay từ quý 1 năm 2017.
  2. Tích hợp mô hình toán học vào phần mềm CAM: Đội ngũ kỹ sư lập trình gia công CNC cần nhúng các hàm mục tiêu hồi quy vào thư viện dữ liệu của các phần mềm lập trình như Mastercam và NX. Giải pháp này giúp tự động hóa khâu chọn chế độ cắt, rút ngắn 35% thời gian chuẩn bị công nghệ và hoàn thành thử nghiệm trong vòng 6 tháng.
  3. Xây dựng sổ tay chế độ cắt chuẩn cho máy tiện CNC YT-10T: Khoa Cơ khí Trường Cao đẳng nghề Cơ giới và Thủy lợi cần ban hành tài liệu hướng dẫn tra cứu chế độ cắt cho từng cặp vật liệu phôi thép và dao hợp kim cứng AC 830P, định hướng nâng cao chất lượng gia công đạt chuẩn Ra dưới 1.25 μm cho 100% bài thực hành của sinh viên trước năm 2018.
  4. Ứng dụng cảm biến đo công suất và độ rung trực tuyến: Các doanh nghiệp sản xuất cơ khí chính xác nên trang bị thêm module giám sát dòng điện động cơ trục chính để kiểm soát tức thời chi phí điện năng riêng Nr, qua đó nâng cao tuổi thọ mảnh dao cắt thêm 20% và phòng ngừa rung động quá mức trong chu kỳ gia công hàng loạt.

Đối tượng nên tham khảo luận văn

  1. Giảng viên và học viên cao học ngành Kỹ thuật Cơ khí: Luận văn là tài liệu tham khảo mẫu mực về phương pháp quy hoạch thực nghiệm Hartley bậc hai, cách thiết lập phương trình hồi quy và kỹ thuật kiểm định thống kê toán học trong cơ khí chế tạo.
  2. Kỹ sư công nghệ và kỹ thuật viên lập trình CNC: Cung cấp trực tiếp các thông số tra cứu chế độ cắt thực tế cho máy tiện CNC YT-10T, hỗ trợ thiết lập đường chạy dao tối ưu trong các file chương trình gia công G-code.
  3. Cán bộ quản lý sản xuất và kiểm toán năng lượng tại nhà máy: Tài liệu mang lại giải pháp định lượng rõ ràng để tối ưu hóa chi phí điện năng trên từng đơn vị sản phẩm gia công, giúp doanh nghiệp cắt giảm từ 15% đến 20% chi phí vận hành xưởng máy.
  4. Chuyên gia nghiên cứu công nghệ cắt gọt kim loại: Cung cấp nguồn số liệu thực nghiệm phong phú về động học cắt và chất lượng bề mặt khi tiện lỗ trụ trong bằng dao hợp kim AC 830P trên vật liệu thép C45.

Câu hỏi thường gặp

  1. Thông số nào ảnh hưởng lớn nhất đến độ nhám bề mặt khi tiện lỗ trong? Lượng chạy dao S là thông số tác động mạnh nhất, quyết định hơn 68% sự hình thành nhấp nhô bề mặt Ra. Khi bước tiến dao tăng từ 0.08 mm/vòng lên 0.20 mm/vòng, độ nhám Ra tăng từ 0.92 μm lên 2.45 μm do vết hình học của mũi dao để lại trên phôi lớn hơn.

  2. Tại sao việc tối ưu hóa chi phí điện năng riêng Nr lại quan trọng trên máy tiện CNC? Chi phí điện năng riêng Nr phản ánh trực tiếp hiệu suất năng lượng của quá trình cắt gọt. Tối ưu hóa Nr giúp máy vận hành ở vùng công suất hiệu dụng cao nhất, cắt giảm từ 15% đến 25% điện năng tiêu thụ cho mỗi mét vuông bề mặt bóc tách mà không làm suy giảm chất lượng phôi.

  3. Phương án quy hoạch thực nghiệm Hartley có ưu thế gì so với phương pháp cổ điển? Phương án Hartley bậc hai chỉ cần thực hiện 17 thí nghiệm cho 3 thông số đầu vào, giảm gần một nửa số lần cắt thử so với phương án trực giao thông thường. Phương pháp này vẫn bảo đảm độ tin cậy thống kê cao thông qua các kiểm định Kohren, Student và Fisher với hệ số R2 trên 0.75.

  4. Kết quả tối ưu trong luận văn có thể áp dụng cho các vật liệu khác ngoài thép C45 không? Bộ thông số tối ưu được xây dựng cụ thể cho thép C45 và dao AC 830P. Khi gia công các mác thép hợp kim khác có độ cứng khác nhau, kỹ sư có thể vận dụng lại mô hình toán học và phương pháp luận của luận văn, điều chỉnh hệ số vật liệu để tìm chế độ cắt tương ứng.

  5. Tiện lỗ mặt trụ trong khác biệt như thế nào so với tiện mặt trụ ngoài? Tiện lỗ trong bị hạn chế bởi cán dao dạng công-xôn dài, dẫn đến độ cứng vững thấp và dễ phát sinh rung động uốn. Đồng thời, không gian thoát phoi chật hẹp dễ gây xước bề mặt, đòi hỏi vận tốc cắt phải đạt trên 130 m/phút và bước tiến dao nhỏ hơn tiện ngoài khoảng 10%.

Kết luận

  • Luận văn đã xây dựng thành công mô hình toán học giải tích thực nghiệm mô tả chính xác mối quan hệ giữa chế độ cắt với độ nhám bề mặt Ra và chi phí điện năng riêng Nr khi tiện lỗ trong trên máy tiện CNC YT-10T.
  • Xác định được lượng chạy dao S là biến số ảnh hưởng chi phối đến độ nhám bề mặt, trong khi vận tốc cắt V và chiều sâu cắt t đóng vai trò then chốt trong việc giảm thiểu điện năng tiêu thụ.
  • Thiết lập bộ thông số công nghệ tối ưu toàn diện gồm vận tốc cắt khoảng 135 m/phút, lượng chạy dao 0.11 mm/vòng và chiều sâu cắt 0.80 mm, đạt độ nhám Ra khoảng 1.15 μm và giảm chi phí điện năng riêng xuống 42.8 Wh/m2.
  • Đóng góp cơ sở dữ liệu công nghệ quan trọng phục vụ công tác giảng dạy thực hành tại Trường Cao đẳng nghề Cơ giới và Thủy lợi cũng như ứng dụng vào sản xuất cơ khí thực tế tại tỉnh Đồng Nai giai đoạn 2016-2020.
  • Các kỹ sư cơ khí và nhà quản lý sản xuất hãy chủ động ứng dụng ngay các thông số cắt tối ưu này vào hệ thống lập trình CNC để nâng cao chất lượng sản phẩm và tối đa hóa hiệu quả kinh tế cho doanh nghiệp.
