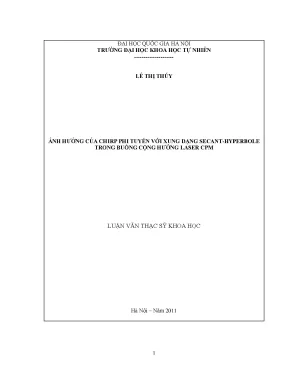

Ảnh Hưởng Của Chirp Phi Tuyến Đến Xung Secant-Hyperbole Trong Buồng Cộng Hưởng Laser CPM

Nghiên cứu ảnh hưởng của chirp phi tuyến đến xung secant hyperbole trong buồng cộng hưởng laser cpm 1, cung cấp cái nhìn sâu sắc về quang học.

• Tác giả: Lê Thị Thúy
• Người hướng dẫn: PGS.TS Trịnh Đình Chiến
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Quang Học
• Đề tài: Ảnh Hưởng Của Chirp Phi Tuyến Đến Xung Secant-Hyperbole Trong Buồng Cộng Hưởng Laser CPM
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Chirp Phi Tuyến và Laser CPM

Nghiên cứu về laser xung cực ngắn đã mở ra những ứng dụng đột phá trong quang phổ học, thông tin quang và nhiều lĩnh vực khác. Yêu cầu truyền tải thông tin với tốc độ cao thúc đẩy sự phát triển của laser xung cực ngắn. Việc hiểu rõ các quá trình biến đổi xung sáng, đặc biệt là ảnh hưởng của tán sắc, các hiệu ứng phi tuyến và chirp tần số, là vô cùng quan trọng. Nghiên cứu này tập trung vào ảnh hưởng của chirp phi tuyến lên xung dạng Secant-Hyperbole trong buồng cộng hưởng laser CPM, một vấn đề chưa được khảo sát kỹ lưỡng trước đây. Thực nghiệm đã chứng minh phương pháp khóa mode bị động của laser màu có thể tạo ra xung cực ngắn khi kết hợp với nguồn bơm laser femto giây và buồng cộng hưởng dạng vòng, cùng với chất hấp thụ bão hòa.

1.1. Giới Thiệu Về Laser CPM Colliding Pulse Mode locking

Laser CPM (Colliding Pulse Mode-locking) là một kỹ thuật quan trọng để tạo ra xung laser cực ngắn. Phương pháp này sử dụng buồng cộng hưởng đặc biệt, nơi các xung laser va chạm nhau, tạo ra hiệu ứng khóa chế độ xung hiệu quả. Điều này dẫn đến việc tạo ra các xung có độ rộng cực kỳ nhỏ, thường ở mức femto giây hoặc pico giây. Kỹ thuật này đặc biệt hữu ích trong các ứng dụng đòi hỏi độ chính xác cao về thời gian, như trong nghiên cứu vật liệu và quang phổ học.

1.2. Tầm Quan Trọng Của Xung Secant Hyperbole Trong Laser

Xung Secant-Hyperbole là một dạng xung đặc biệt thường được sử dụng trong các hệ thống laser xung cực ngắn. Dạng xung này có đặc tính ổn định và khả năng chịu ảnh hưởng tốt từ các hiệu ứng phi tuyến. Việc nghiên cứu và tối ưu hóa xung Secant-Hyperbole giúp cải thiện hiệu suất và độ tin cậy của laser femto giây và laser pico giây. Điều này đặc biệt quan trọng trong các ứng dụng như xử lý vật liệu, viễn thông quang học và y học.

II. Thách Thức Ảnh Hưởng Của Chirp Đến Độ Rộng Xung Laser

Khi xung sáng truyền trong môi trường phi tuyến, hiện tượng tán sắc vận tốc nhóm (GVD) và tự điều pha (SPM) gây ra sự mở rộng dải phổ và méo dạng tín hiệu. Việc khảo sát ảnh hưởng của tán sắc, các hiệu ứng phi tuyến, đặc biệt là chirp tần số, là rất quan trọng để hiểu rõ quá trình biến đổi xung sáng. Nghiên cứu này tập trung vào ảnh hưởng của chirp phi tuyến lên xung dạng Secant-Hyperbole trong buồng cộng hưởng laser CPM, một vấn đề chưa được khảo sát kỹ lưỡng trước đây. Các nghiên cứu trước đây thường bỏ qua ảnh hưởng của chirp hoặc chỉ xét trường hợp chirp tuyến tính.

2.1. Tán Sắc Vận Tốc Nhóm GVD và Mở Rộng Xung

Tán sắc vận tốc nhóm (GVD) là một hiện tượng quan trọng trong laser femto giây, đặc biệt khi xung truyền qua vật liệu có chiều dài đáng kể. GVD gây ra sự phụ thuộc của vận tốc nhóm vào tần số, khiến các thành phần tần số khác nhau của xung di chuyển với tốc độ khác nhau. Điều này dẫn đến việc mở rộng xung và làm giảm hiệu suất của laser xung cực ngắn. Việc bù trừ GVD là rất quan trọng để duy trì độ rộng xung ngắn và đạt được hiệu suất tối ưu.

2.2. Tự Điều Pha SPM và Biến Dạng Phổ Laser

Tự điều pha (SPM) là một hiệu ứng phi tuyến quan trọng xảy ra khi xung laser cường độ cao truyền qua môi trường phi tuyến. SPM gây ra sự thay đổi pha của xung, dẫn đến việc biến dạng phổ laser. Hiệu ứng này có thể làm mở rộng phổ hoặc tạo ra các thành phần tần số mới. Việc kiểm soát và tận dụng SPM có thể giúp cải thiện hiệu suất và độ ổn định của laser xung cực ngắn.

III. Phương Pháp Mô Hình Hóa Ảnh Hưởng Chirp Phi Tuyến

Luận văn này sử dụng phương pháp mô hình hóa laser và mô phỏng laser để khảo sát ảnh hưởng của chirp phi tuyến lên xung dạng Secant-Hyperbole. Phương trình phi tuyến Schrödinger (NLSE) được sử dụng để mô tả sự lan truyền của xung trong buồng cộng hưởng laser CPM. Các tham số như độ rộng xung, năng lượng xung, và hệ số chirp được phân tích để đánh giá ảnh hưởng của chirp phi tuyến. Nghiên cứu này tập trung vào việc so sánh kết quả mô phỏng với các kết quả thực nghiệm để kiểm chứng tính chính xác của mô hình.

3.1. Phương Trình Phi Tuyến Schrödinger NLSE Trong Mô Phỏng

Phương trình phi tuyến Schrödinger (NLSE) là một công cụ mạnh mẽ để mô tả sự lan truyền của xung laser trong môi trường phi tuyến. NLSE bao gồm các yếu tố như tán sắc, tự điều pha (SPM) và các hiệu ứng phi tuyến khác. Việc giải NLSE cho phép dự đoán chính xác sự thay đổi của xung laser khi truyền qua các thành phần của buồng cộng hưởng laser CPM. Điều này giúp tối ưu hóa thiết kế và hiệu suất của laser xung cực ngắn.

3.2. Phân Tích Miền Thời Gian và Miền Tần Số Của Xung Laser

Việc phân tích miền thời gian và miền tần số là rất quan trọng để hiểu rõ đặc tính của xung laser. Phân tích miền thời gian cho phép xác định độ rộng xung, dạng xung và các thông số liên quan đến thời gian. Phân tích miền tần số cho phép xác định phổ laser, độ rộng phổ và các thành phần tần số của xung. Kết hợp cả hai phương pháp phân tích giúp đánh giá toàn diện ảnh hưởng của chirp phi tuyến lên xung Secant-Hyperbole.

IV. Kết Quả Ảnh Hưởng Của Chirp Phi Tuyến Lên Dạng Xung Laser

Nghiên cứu cho thấy chirp phi tuyến có ảnh hưởng đáng kể đến dạng xung Secant-Hyperbole trong buồng cộng hưởng laser CPM. Chirp phi tuyến có thể làm méo dạng xung, tăng độ rộng xung, và giảm năng lượng xung. Tuy nhiên, trong một số trường hợp, chirp phi tuyến có thể được sử dụng để tối ưu hóa laser và cải thiện hiệu suất. Kết quả nghiên cứu này cung cấp thông tin quan trọng cho việc thiết kế và điều khiển laser xung cực ngắn.

4.1. So Sánh Ảnh Hưởng Của Chirp Tuyến Tính và Phi Tuyến

Việc so sánh ảnh hưởng của chirp tuyến tính và chirp phi tuyến cho thấy sự khác biệt rõ rệt trong cách chúng tác động lên xung laser. Chirp tuyến tính thường gây ra sự mở rộng xung một cách đều đặn, trong khi chirp phi tuyến có thể gây ra các biến dạng phức tạp hơn. Hiểu rõ sự khác biệt này giúp lựa chọn phương pháp bù trừ chirp phù hợp để đạt được hiệu suất tối ưu cho laser xung cực ngắn.

4.2. Tối Ưu Hóa Laser Bằng Cách Kiểm Soát Chirp Phi Tuyến

Mặc dù chirp phi tuyến thường gây ra các vấn đề, nhưng việc kiểm soát và tận dụng nó có thể giúp tối ưu hóa laser. Bằng cách điều chỉnh các tham số của buồng cộng hưởng và môi trường phi tuyến, có thể tạo ra các xung laser có đặc tính mong muốn. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao về thời gian và năng lượng.

V. Ứng Dụng Thực Tiễn Laser Xung Ngắn Trong Khoa Học và Kỹ Thuật

Laser xung ngắn có nhiều ứng dụng quan trọng trong khoa học và kỹ thuật. Trong quang phổ học, chúng được sử dụng để nghiên cứu các quá trình xảy ra cực nhanh trong vật chất. Trong viễn thông quang học, chúng được sử dụng để truyền tải thông tin với tốc độ cao. Trong y học, chúng được sử dụng trong phẫu thuật laser và chẩn đoán hình ảnh. Nghiên cứu về ảnh hưởng của chirp phi tuyến giúp cải thiện hiệu suất và độ tin cậy của laser xung ngắn, mở ra nhiều ứng dụng mới.

5.1. Ứng Dụng Laser Femto Giây Trong Xử Lý Vật Liệu

Laser femto giây có khả năng xử lý vật liệu với độ chính xác cực cao. Do độ rộng xung cực ngắn, năng lượng được truyền vào vật liệu trong một khoảng thời gian rất ngắn, giảm thiểu sự ảnh hưởng nhiệt và biến dạng. Điều này cho phép tạo ra các cấu trúc siêu nhỏ và phức tạp trên bề mặt vật liệu, mở ra nhiều ứng dụng trong công nghệ nano và vi điện tử.

5.2. Laser Pico Giây Trong Viễn Thông Quang Học Tốc Độ Cao

Laser pico giây được sử dụng rộng rãi trong viễn thông quang học tốc độ cao. Độ rộng xung ngắn cho phép truyền tải thông tin với tốc độ cực nhanh qua các sợi quang. Việc tối ưu hóa laser pico giây và kiểm soát các hiệu ứng phi tuyến giúp tăng cường hiệu suất và độ tin cậy của hệ thống viễn thông.

VI. Kết Luận Hướng Nghiên Cứu Tương Lai Về Laser CPM

Nghiên cứu về ảnh hưởng của chirp phi tuyến lên xung Secant-Hyperbole trong buồng cộng hưởng laser CPM đã cung cấp những hiểu biết sâu sắc về quá trình tạo xung cực ngắn. Các hướng nghiên cứu tương lai có thể tập trung vào việc phát triển các phương pháp bù trừ chirp phi tuyến hiệu quả hơn, nghiên cứu các vật liệu phi tuyến mới, và mô hình hóa laser chính xác hơn. Việc tiếp tục nghiên cứu trong lĩnh vực này sẽ mở ra những tiềm năng ứng dụng to lớn cho laser xung cực ngắn.

6.1. Phát Triển Vật Liệu Phi Tuyến Mới Cho Laser Xung Ngắn

Việc phát triển vật liệu phi tuyến mới là một hướng nghiên cứu quan trọng để cải thiện hiệu suất của laser xung ngắn. Các vật liệu mới có thể có hệ số phi tuyến cao hơn, độ tổn thất thấp hơn và khả năng chịu công suất cao hơn. Điều này sẽ cho phép tạo ra các laser xung cực ngắn mạnh mẽ và ổn định hơn.

6.2. Nghiên Cứu Các Phương Pháp Bù Trừ Chirp Phi Tuyến Hiệu Quả

Việc nghiên cứu các phương pháp bù trừ chirp phi tuyến hiệu quả là rất quan trọng để đạt được độ rộng xung ngắn nhất có thể. Các phương pháp mới có thể sử dụng các phần tử quang học đặc biệt, các kỹ thuật điều khiển xung hoặc các thuật toán tối ưu hóa để bù trừ chirp phi tuyến một cách chính xác.

Trích đoạn nội dung tài liệu

Mở đầu Xung cực ngắn có rất nhiều ứng dụng trong các lĩnh vực khoa học và kĩ thuật. trong quang phổ học laser, xung cực ngắn đƣợc dùng để nghiên cứu các quá trình xảy ra cực nhanh trong lý, hoá, sinh. Đặc biệt trong thông tin quang, xung sáng cực ngắn thƣờng đƣợc sử dụng để tăng tốc độ truyền dẫn thông tin. Có hai nguyên tắc phổ biến để phát xung laser cực ngắn là: nguyên tắc biến điệu độ phẩm chất Q ( Q-Switching) và nguyên tắc đồng bộ mode.

Cả hai nguyên tắc này đều sử dụng cơ chế biến điệu trong buồng cộng hƣởng và dẫn đến nhiều phƣơng pháp phát xung laser cực ngắn khác nhau. Nguyên tắc biến điệu độ phẩm chất với các phƣơng pháp nhƣ: quay gƣơng, khoá điện quang, sử dụng các chất màu hấp thụ bão hoà. Nguyên tắc khoá mode thƣờng sử dụng các phƣơng pháp chủ yếu là khoá mode chủ động, bơm đồng bộ hoặc khoá mode bị động. Nguyên tắc biến điệu độ phẩm chất Độ phẩm chất Q đo sự mất mát trong buồng cộng hƣởng, độ phẩm chất càng cao thì độ mất mát trong buồng cộng hƣởng càng thấp.

Quá trình có xung cực ngắn đƣợc phát ra khi có sự chọn lựa hệ số Q của buồng cộng hƣởng gọi là “biến điệu độ phẩm chất”. Mặc dù đạt đƣợc điều kiện nghịch đảo độ tích luỹ nhƣng nếu tại thời điểm kích thích môi trƣờng hoạt chất, mất mát trong buồng cộng hƣởng lớn, độ phẩm chất Q thấp thì không thể phát đƣợc laser. Khi đạt tới ngƣỡng thì Q đột ngột tăng dẫn đến phát laser có năng lƣợng lớn. Phƣơng pháp này đƣợc thực hiện bằng cách sử dụng hiệu ứng ngắt ánh sáng nhờ các van điện cơ, điện quang, từ quang và quang hoá trong buồng cộng hƣởng.

Khi van đóng, bơm kích thích có thể tạo đƣợc hiệu độ tích luỹ cao hơn giá trị ngƣỡng nhiều nhƣng laser không phát. Lúc này độ phẩm chất Q của buồng cộng hƣởng có giá trị nhỏ [2]. Sau đó nhanh chóng mở rộng van thì độ phẩm chất Q của buồng 10 cộng hƣởng tăng lên đột ngột, các nguyên tử ở trạng thái kích thích chuyển nhanh xuống mức laser dƣới. Vì vậy hiệu độ tích luỹ giảm rất nhanh sẽ phát ra một xung cực ngắn có năng lƣợng lớn, thời gian xung ngắn (10-7- 10-9s ) và công suất cao (10 ÷ 103 MW).

Trên nguyên tắc này đã có một số phƣơng pháp thực nghiệm đƣợc khảo sát nhƣ: - Phƣơng pháp quay gƣơng - Phƣơng pháp khoá điện quang - Phƣơng pháp sử dụng các chất màu hấp thụ bão hoà 1. Nguyên tắc đồng bộ mode Khi laser làm việc ở chế độ đa mode, các mode phát không đều tạo nên các đỉnh không đều nhau. Tuy nhiên nếu bằng cách nào đó giữ cho các mode đƣợc phát có biên độ gần nhƣ nhau và pha của chúng đƣợc đồng bộ thì thu đƣợc xung có công suất lớn. Chế độ hoạt động không dừng này đƣợc gọi là chế độ đồng bộ mode của laser.

Môi trƣờng khuyếch đại ánh sáng đƣợc đặt trong buồng cộng hƣởng gồm hai gƣơng cách nhau một đoạn L chỉ có những tần số quang học  q  qc 2L là tập hợp các mode của laser. Khi phát trong vùng đa mode cƣờng độ lối ra của laser phụ thuộc vào thời gian. Để đơn giản, xét N mode dao động dạng hàm sin có các tần số góc i , các pha giống nhau tại thời điểm t=0, với biên độ E bằng nhau ( Ei  E sin it ) và i k  i  k  , k là số nguyên,  là độ rộng phổ cố định. Tại t = 0, biên độ tổng hợp ET=NE do tất cả các thành phần đƣợc định hƣớng dọc theo trục X theo giản đồ Fresnel hình (1.

Sau khoảng thời gian  , véc tơ biểu diễn quay đi một góc: i t và độ chênh lệch góc  giữa hai mode liên tiếp ( hình 1.1) Khi   2 N thì biên độ tổng hợp ET  0 , tức là t   , trong đó: 11 2   (1.2) N  Số mode N càng lớn thì thời gian  càng ngắn (  là thời gian chuyển từ biên độ cực đại ET=NE đến biên độ bằng 0)  θ i t=0 i 1 NE (a) (b)   2 N t  T  2 c NE (c) (d) Hình 1. Nguyên lý khoá pha các mode Tại mỗi thời điểm   2k , ET sẽ đạt đƣợc cực đại (ET=NE) tại thời điểm T  2k   2L c với   2 c 2L (hình 1. Tóm lại với số lƣợng mode N lớn và độ rộng phổ  thì biên độ tổng hợp đạt cực đại một cách tuần hoàn với chu kì T và tiến tới 0 trong khoảng thời gian rất ngắn kT  . Vậy khi N mode đồng pha, lối ra laser gồm một dãy các xung với chu kì 2L/c tƣơng ứng với thời gian đi vòng quanh buồng cộng hƣởng.

Độ dài của mỗi xung  N  T N  2L cN , số mode bị khoá càng lớn thì biên độ của mỗi xung càng tăng và thời gian xung càng ngắn. Để hiểu rõ hơn về dao động động của laser bị khoá mode chúng ta tìm hiểu thêm vê các dao động khoá pha: 12 Để tạo thành xung cực ngắn trong buồng cộng hƣởng laser cần có nhiều mode dao động riêng hoặc dịch chuyển laser có một độ rộng dải tƣơng đối lớn. Xét một laser phát 2Nm+1 mode dọc với biên độ E0. Kí hiệu pha của mode thứ nm là n thì điều kiện đồng bộ mode; n1  n  n  n1  0 (1.3) Tức là hiệu số pha giữa hai mode liên tiếp không đổi theo thời gian và không gian, 0 là hằng số pha nào đó.

Trƣờng toàn phần trong buồng cộng hƣởng: Nm E  t    E0 exp i 0  m  t  m0  (1.4) m  N m Trong đó m là chỉ số chạy, 0 là tần số mode ở trung tâm khuyếch đại,  là khoảng cách giữa hai mode liên tiếp, phụ thuộc vào độ dài buồng cộng hƣởng. Để đơn giản thƣờng đặt pha của mode trung tâm bằng 0. Có thể tính đƣợc kết quả từ biểu thức trên: E  t   A  t  ei0t (1.6) sin  t  0  / 2 Đƣợc gọi là biên độ trƣờng thành phần. Nhƣ vậy, khi có điều kiện đồng bộ pha, laser đã phát các xung lớn với khoảng cách giữa các xung là: 2 2 Lc    (1.7)  c c ở đây   là khoảng cách giữa hai mode trƣớc khi có đồng bộ mode, Lc là độ dài Lc buồng cộng hƣởng.

Theo công thức trên thì hai xung vào cách nhau đúng thời gian ánh 13 sáng đi và quay lại buồng cộng hƣởng, lúc này laser phát xung và xung tạo ra cũng đi lại trong buồng cộng hƣởng. Khoảng thời gian xung   bằng hai lần khoảng thời gian tính từ vị trí cực đại xung đến giá trị bằng ½ của cực đại xung này. Bỏ qua tính toán trung gian ta có: 4 Lc    (1.8)  2 N m  1 c Từ đó cho thấy để thời khoảng xung nhỏ cần lựa chọn L c nhỏ hoặc cho phát nhiều mode (Nm lớn). Với các laser màu (độ mở rộng đồng nhất lớn dẫn đến số mode phát lớn) dễ dàng thực hiện đƣợc sự đồng bộ mode để phát xung cực lớn.

Trong thực tế, bằng phƣơng pháp đồng bộ mode ta có thể đạt đƣợc   xấp xỉ 1 ns (10-9s), riêng với laser màu có thể đạt tới hang ps hay fs. Tính toán cũng cho thấy cƣờng độ cực đại xung tỉ lệ với đại lƣợng (2Nm + 1)A2(t). Hiện nay kĩ thuật khoá mode đƣợc phân loại tổng quát nhất thành khoá mode bị động và khoá mode chủ động. Khoá mode chủ động liên quan đến các nguồn bên ngoài còn khóa mode bị động là do biến điệu các yếu tố bên trong buồng cộng hƣởng.

Phƣơng pháp khoá mode chủ động Phƣơng pháp này là biến điệu sự mất mát bằng cách dùng một bộ điều biến đặt bên trong buồng cộng hƣởng. Bộ biến điệu này đƣợc điều khiển nhờ một tín hiệu bên ngoài với tần số biến điệu bằng tần số của khoảng cách mode của các mode trục riêng. Yếu tố này sẽ gây ra sự biến điệu về biên độ của các mode dọc. Có ba kĩ thuật có thể khảo sát trong phƣơng pháp này là biến điệu biên độ (AM), biến điệu tần số (FM) và phƣơng pháp bơm đồng bộ.

 Biến điệu biên độ Thƣờng sử dụng bộ biến điệu mất mát âm quang đặt trong buồng cộng hƣởng. Sóng siêu âm sẽ đi qua môi trƣờng trong suốt về quang học là thạch anh. Chu kì không gian của sự biến điệu sẽ bằng nửa bƣớc sóng siêu âm. Chu kì không gian đƣợc tạo nên do hiệu ứng quang đàn hổi gây bởi sóng siêu âm làm xuất hiện một cách tử pha [6].

14 Khi một sóng tới xuất hiện trên một cách tử pha nhƣ vậy thì một phần cƣờng độ sẽ bị nhiễu xạ trong hƣớng khác. Phần này của tia có thể điều khiển một thông số thích hợp nhờ cộng hƣởng để tạo nên mất mát năng lƣợng đƣợc biến điệu một cách tuần hoàn theo thời gian. Sóng siêu âm đƣợc đƣa vào trong môi trƣờng trong suốt nhờ một bộ truyền áp điện để biến đổi một tín hiệu các tần số thành năng lƣợng siêu âm.  Biến điệu tần số(FM) Nếu tần số biến điệu bằng tần số khoảng cách mode làm cho các dải liên kết mỗi mode sẽ cộng hƣởng với các tần số mang của các mode khác.

Kết quả có sự liên kết mạnh của các mode này và tạo ra chuỗi các xung bị khoá mode. Đây là cơ sở của phƣơng pháp khoá mode biến điệu tần số. Kĩ thuật này dùng biến điệu điện quang để khoá mode.  Bơm đồng bộ Thực hiện bơm đồng bộ nhờ sự biến điệu độ khuyếch đại của laser bằng cách bơm một laser qua một đoàn xung liên tục của laser khác đã đƣợc đồng bộ mode.

Chỉ khi độ dài buồng cộng hƣởng cần đồng bộ mode phải xấp xỉ bằng độ dài buồng cộng hƣởng laser dùng để bơm thì dƣới những điều kiện xác định sự khuyếch đại sẽ biến điệu theo thời gian với chu kì bằng chu kì buồng cộng hƣởng. Ngoài ra trong khoảng thời gian của sự khuyếch đại cực đại, dƣới những điều kiện tối ƣu phƣơng pháp này có thể tạo ra một xung ngắn hơn xung bơm từ hai đến ba bậc. Đối với laser màu sử dụng đồng bộ mode bằng bơm đồng bộ đƣợc bơm bằng một đoàn xung của một laser Ruby đã đồng bộ mode. Khi buồng laser Ar+ hay Kr+ đƣợc đồng bộ mode chủ động thu đƣợc laser màu phát xung cực ngắn dƣới 1ps.
