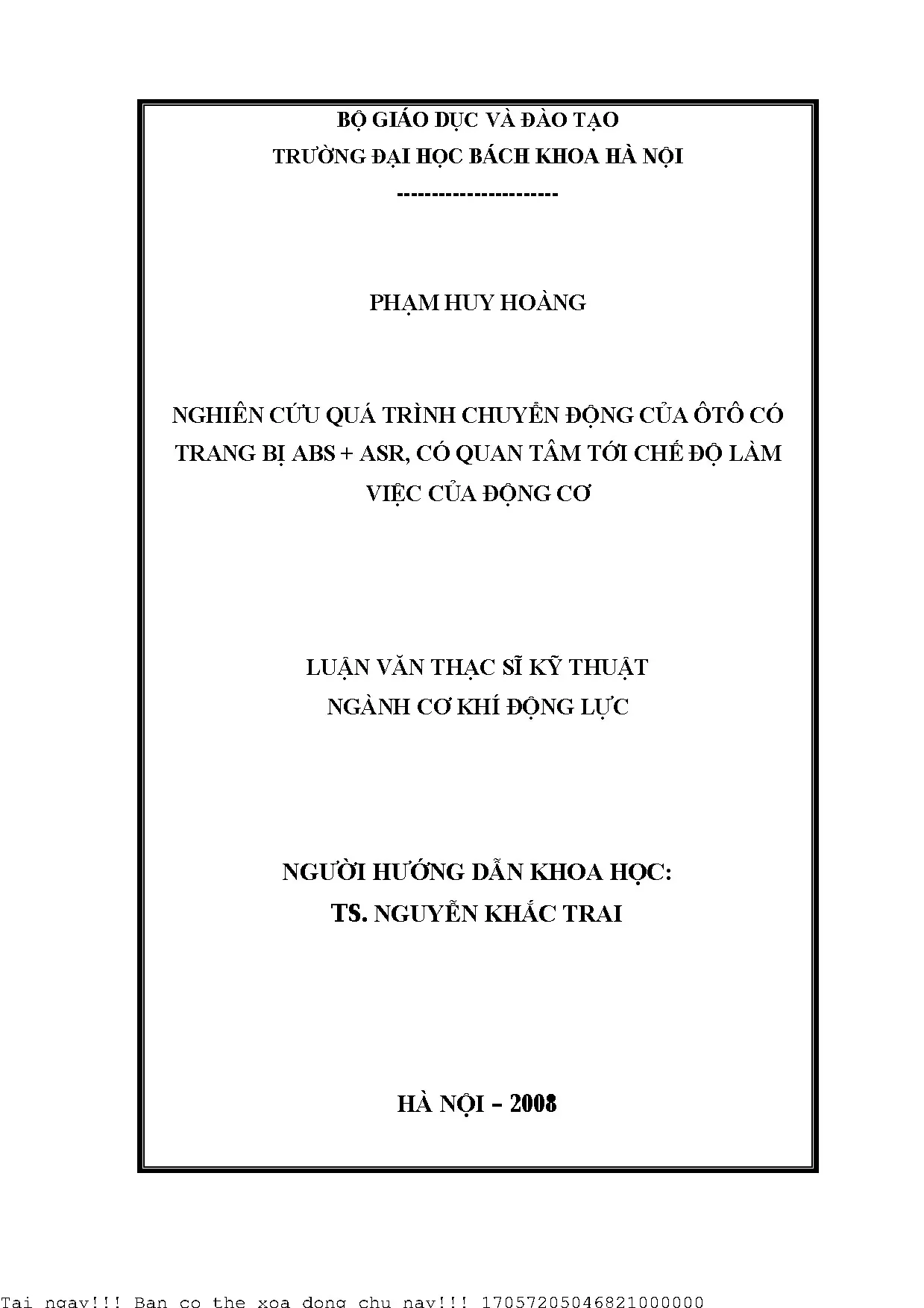

Nghiên Cứu Quá Trình Chuyển Động Của Ô Tô Có Trang Bị ABS+ASR

Tài liệu nghiên cứu Nghiên ứu quá trình huyển động ủa ôtô ó trang bị abs asr ó quan tâm tới hế độ làm việ ủa động ơ, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Phạm Huy Hoàng
• Người hướng dẫn: PGS. TS Nguyễn Khắc Trai
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Chế Độ Làm Việc Động Cơ Đến Quá Trình Chuyển Động Của Ô Tô Trang Bị ABS+ASR
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG I: GIỚI THIỆU TỔNG QUAN VỀ ĐỀ TÀI
• 1.1. Mục đích của việc khảo sát chuyển động của ôtô có ABS+ASR
• 1.2. Giới thiệu về đề tài
• 1.3. Nội dung của đề tài
• 2. CHƯƠNG II: CƠ SỞ LÝ THUYẾT ĐỀ TÀI
• 2.1. Tổng quan về hệ thống ABS và các liên hợp
• 2.2. Hệ thống ABS+ASR
• 2.2.1. Nguyên lý làm việc cơ bản của ASR
• 3. CHƯƠNG III: XÂY DỰNG CÁC PHƯƠNG TRÌNH QUAY VÒNG CHO XE, CHỌN BỘ SỐ LIỆU TÍNH TOÁN
• 3.1. Các mô hình tính toán
• 3.1.1. Mô hình động lực học toàn xe
• 3.1.2. Mô tả các quan hệ động học trong mô hình
• 3.1.3. Sự nghiêng thân xe và tải trọng thẳng đứng
• 3.1.4. Sự trượt của bánh xe, phương trình tính toán lực trong vết tiếp xúc
• 3.1.5. Phương trình cân bằng sự quay của bánh xe
• 3.2. Các phương trình điều khiển hệ thống
• 3.3. Xây dựng phương trình xác định chế độ làm việc của động cơ và hộp số
• 3.4. Các trạng thái mômen trong tính toán
• 4. CHƯƠNG IV: TÍNH TOÁN MÔ HÌNH
• 4.1. Chọn phương pháp
• 4.2. Phương pháp Runge Kutta 4 điểm
• 4.3. Số liệu đầu vào của xe
• 4.4. Chương trình mô phỏng trên Matlab simulink
• 5. CHƯƠNG V: KẾT QUẢ TÍNH TOÁN VÀ NHẬN XÉT
• 5.1. Các phương án tính toán
• 5.2. Các thông số kết quả có thể lấy ra
• 5.3. Kết quả khảo sát
• 5.3.1. Phương án không có ASR
• 5.4. Vấn đề sai số của bài toán
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• Phụ lục 1. Chương trình tính APO trên Matlab
• Phụ lục 2. Subsystem phân bố tải trọng
• Phụ lục 3. Subsystem lực trong vết của bánh xe 1
• Phụ lục 4. Sub lực trong vết của bánh xe 2
• Phụ lục 5. Subsystem lực trong vết của bánh xe 3
• Phụ lục 6. Subsystem lực trong vết của bánh xe 4
• Phụ lục 7. Subsystem tính gia tốc bên
• Phụ lục 8. Subsystem tính góc lệch hướng chuyển động alpha
• Phụ lục 9. Subsystem bộ điều khiển ABS+ASR

Tóm tắt

I. Tổng Quan Nghiên Cứu Ảnh Hưởng Chế Độ Động Cơ Đến Ô Tô

Nghiên cứu ảnh hưởng chế độ làm việc động cơ đến quá trình chuyển động ô tô trang bị hệ thống ABS và hệ thống ASR là một lĩnh vực quan trọng. Hầu hết các xe ô tô con thế hệ mới tại Việt Nam đều trang bị các hệ thống này. Việc tìm hiểu và khảo sát về hệ thống này rất quan trọng để đảm bảo an toàn giao thông. Các nghiên cứu ở nước ngoài đã đạt được những thành công lớn trong việc nâng cao chất lượng điều khiển. Trong điều kiện Việt Nam, việc tìm hiểu các hệ thống này còn hạn chế. Đề tài này góp phần hoàn thiện những hiểu biết về các ảnh hưởng của chế độ động cơ đến quá trình chuyển động ô tô, làm nền tảng cho việc khai thác, sử dụng và đánh giá chất lượng xe nhập ngoại. Cụ thể, đề tài tìm hiểu các quan hệ động học và động lực học, chế độ làm việc động cơ ảnh hưởng đến sự làm việc của ABS+ASR. Phạm Huy Hoàng (2008) đã đề cập đến sự cần thiết của việc nghiên cứu này trong bối cảnh Việt Nam.

1.1. Mục Tiêu Khảo Sát Chuyển Động Ô Tô Có ABS ASR

Mục tiêu chính là tìm hiểu sâu hơn về hệ thống ABS+ASR trên các xe nhập khẩu vào Việt Nam. Các tài liệu đi kèm xe thường chỉ tập trung vào hướng dẫn sử dụng, trong khi các tài liệu nước ngoài trình bày về kết cấu và sửa chữa. Việc nghiên cứu về ABS+ASR còn rất hạn chế. Hệ thống này liên quan trực tiếp đến các tai nạn giao thông. Khảo sát tai nạn giao thông từ các tài liệu nước ngoài đã chỉ ra mối tương quan của các yếu tố như môi trường, người lái và kỹ thuật ô tô. Phân tích này giúp chúng ta xác định các yếu tố quan trọng nhất ảnh hưởng đến an toàn ô tô.

1.2. Giới Thiệu Về Nghiên Cứu Động Lực Học ABS ASR

Đề tài tập trung vào khảo sát ảnh hưởng chế độ làm việc động cơ đến quá trình chuyển động ô tô có trang bị ABS+ASR. Các mục tiêu cụ thể bao gồm tìm hiểu về kết cấu của ô tô có trang bị ABS+ASR, khảo sát quá trình động học và động lực học của xe ô tô có ABS+ASR chuyển động trên đường trơn với hệ số bám khác nhau, đồng thời xem xét ảnh hưởng của các chế độ làm việc động cơ. Nghiên cứu này tập trung vào việc xác định quan hệ động học của xe trong mối tương quan của chế độ làm việc động cơ và hộp số, từ đó đánh giá khả năng kiểm soát lực kéo ASR.

II. Thách Thức Nghiên Cứu ABS ASR Chế Độ Động Cơ

Một trong những thách thức lớn nhất là mô phỏng chính xác chế độ làm việc động cơ trong quá trình phanh và kiểm soát lực kéo ASR. Các nghiên cứu trước đây tại Việt Nam chưa đề cập đến trạng thái làm việc cụ thể của các bánh xe trên ô tô, cũng như mối liên quan giữa động cơ, cầu chủ động và chế độ làm việc của ô tô có ABS+ASR. Việc khảo sát có thể thực hiện bằng thực nghiệm trên các bãi thử chuyên dụng, tuy nhiên, phương pháp này tốn kém và mất thời gian. Khảo sát qua mô hình trên máy tính giúp nhanh chóng xác định kết quả và là cơ sở cho các khảo sát thực nghiệm sau này. Trong luận văn này, khảo sát được thực hiện qua mô hình trên máy tính.

2.1. Các Nghiên Cứu ABS ASR Trước Đây Tại Việt Nam

Các nghiên cứu liên quan trước đây đã được tiến hành ở Việt Nam nhưng chưa nhiều. Ví dụ, nghiên cứu của Lại Năng Vũ (2007) về sự hoạt động của ABS trong bánh xe nêu các vấn đề chính của quan hệ động học bánh xe phanh ABS. Nghiên cứu của Nguyễn Tiến Vũ Linh mô tả động học và động lực học trên ô tô bằng phần mềm Matlab. Tuy nhiên, các đề tài này chưa chú ý đến trạng thái làm việc cụ thể của các bánh xe trên ô tô, cũng như chế độ làm việc động cơ và mối liên quan của động cơ, cầu chủ động tới chế độ làm việc ô tô có ABS+ASR.

2.2. Phương Pháp Khảo Sát Ảnh Hưởng Chế Độ Động Cơ

Để tiến hành khảo sát với nội dung đề tài, có thể thực hiện theo nhiều phương pháp. Khảo sát bằng thực nghiệm trên các bãi thử chuyên dụng là phương pháp cho kết quả thực tiễn, nhưng tốn kém. Khảo sát qua mô hình trên máy tính giúp nhanh chóng xác định kết quả, đồng thời là cơ sở cho các khảo sát thực nghiệm. Với khuôn khổ của luận văn thạc sỹ, đề tài thực hiện khảo sát qua mô hình trên máy tính. Các kết quả khảo sát trên máy tính cần được kiểm nghiệm trước khi đi tới những kết luận cuối cùng. Việc sử dụng phương pháp mô phỏng phù hợp với điều kiện Việt Nam hiện nay.

III. Mô Phỏng Chế Độ Động Cơ Ảnh Hưởng ABS ASR Matlab

Xây dựng phương pháp mô phỏng chế độ làm việc của ABS+ASR bằng phần mềm Matlab Simulink, có chú ý đến chế độ làm việc của động cơ và hộp số. Khảo sát quá trình chuyển động của ô tô trong hai trường hợp: xe không có ASR vượt lầy với hệ số bám hai bên khác nhau, tay lái thẳng; và xe có ASR có tác động điều chỉnh của ABS. So sánh và đánh giá hiệu quả, tác dụng của ABS cùng với các chế độ làm việc của động cơ, từ đó rút ra các kết luận trong quá trình khảo sát. Điều này cho phép đánh giá hiệu suất động cơ trong các tình huống khác nhau.

3.1. Xây Dựng Mô Hình Tính Toán Chuyển Động Ô Tô

Các vấn đề chính được khảo sát bao gồm xây dựng phương pháp mô phỏng chế độ làm việc của ABS+ASR bằng phần mềm Matlab Simulink, có để ý đến chế độ làm việc của động cơ và hộp số. Khảo sát quá trình chuyển động của ô tô trong 2 trường hợp: xe không có ASR vượt lầy với hệ số bám hai bên khác nhau, tay lái thẳng; và xe có ASR có tác động điều chỉnh của ABS. So sánh đánh giá hiệu quả và tác dụng của ABS cùng với các chế độ làm việc của động cơ, từ đó rút ra các kết luận trong quá trình khảo sát.

3.2. Lập Trình Mô Phỏng Động Cơ Và Hệ Thống ABS ASR

Để thực hiện các mục đích trên, đề tài tiến hành theo các nội dung chính: tổng quan về cấu trúc ABS+ASR, xây dựng mô hình tính toán chuyển động của ô tô, chế độ làm việc của động cơ và hộp số, tính toán mô hình cho một xe cụ thể trên cơ sở chọn một bộ dữ liệu của xe làm cơ sở tính toán, lập trình bằng phần mềm Matlab, Matlab Simulink. Xác định các thông số động học của ô tô thông qua các kết quả vào phương án tính toán, trên cơ sở đó phân tích tìm hiểu các quá trình động học của ô tô và bánh xe. Các kết quả này sẽ giúp hiểu rõ hơn về động lực học ô tô.

IV. Kết Quả Nghiên Cứu Ảnh Hưởng ASR Chế Độ Động Cơ

Kết quả nghiên cứu cho thấy, khi có ASR, sự ảnh hưởng chế độ làm việc động cơ đến quá trình chuyển động ô tô giảm đáng kể, đặc biệt trong điều kiện đường trơn trượt. Hệ thống ASR giúp duy trì lực kéo tối ưu, giảm thiểu hiện tượng trượt bánh, và cải thiện khả năng điều khiển ô tô. Tuy nhiên, hiệu quả của ASR còn phụ thuộc vào các thông số khác như hệ số bám đường, tốc độ xe, và cách điều khiển của người lái. Do vậy cần thiết có thêm khả năng điều chỉnh sự trượt quay riêng rẽ của từng bánh xe chủ động, đặc biệt trên ô tô có tất cả các bánh xe chủ động (4WD, AWD).

4.1. Phân Tích Ảnh Hưởng ABS Khi Không Có ASR

Trong trường hợp xe không có ASR, việc vượt lầy trở nên khó khăn hơn, đặc biệt khi hệ số bám hai bên khác nhau. Người lái cần điều chỉnh ga và lái một cách cẩn thận để tránh hiện tượng trượt bánh và mất lái. Hệ thống phanh ABS có thể giúp giảm quãng đường phanh trong một số tình huống, nhưng không thể giải quyết triệt để vấn đề kiểm soát lực kéo ASR. Điều này cho thấy vai trò quan trọng của ASR trong việc duy trì an toàn ô tô.

4.2. So Sánh Hiệu Quả ABS ASR Với Các Chế Độ Động Cơ

So sánh hiệu quả của ABS và ASR với các chế độ làm việc khác nhau của động cơ cho thấy rằng ASR có tác động lớn hơn đến khả năng kiểm soát lực kéo. ABS chủ yếu giúp ngăn chặn hiện tượng bó cứng bánh xe khi phanh, trong khi ASR giúp duy trì lực kéo tối ưu trong quá trình tăng tốc và vượt địa hình khó khăn. Sự kết hợp giữa ABS và ASR mang lại hiệu quả cao nhất trong việc cải thiện động lực học ô tô và an toàn ô tô. Phạm Huy Hoàng (2008) đã so sánh và đánh giá hiệu quả của ABS cùng với các chế độ làm việc của động cơ.

V. Ứng Dụng Thực Tiễn Cải Thiện Hiệu Suất ABS ASR

Nghiên cứu này có thể ứng dụng trong việc thiết kế, chế tạo và điều khiển các hệ thống ABS+ASR trên ô tô. Kết quả nghiên cứu cũng có thể được sử dụng để đào tạo lái xe an toàn, giúp người lái hiểu rõ hơn về tác dụng của ABS+ASR và cách sử dụng chúng một cách hiệu quả. Ngoài ra, nghiên cứu cũng cung cấp cơ sở để cải thiện hiệu suất của ABS+ASR, hướng tới việc nâng cao an toàn ô tô và giảm thiểu tai nạn giao thông. Đề tài cũng quan tâm tới việc điều khiển hệ thống thông qua tính toán độ trượt của các bánh xe khi thực hiện điều khiển mô men ở trạng thái làm việc chống trượt quay.

5.1. Đề Xuất Cải Thiện Hệ Thống Phanh ABS ASR

Dựa trên kết quả nghiên cứu, có thể đề xuất một số giải pháp để cải thiện hiệu suất ABS ASR. Ví dụ, có thể tối ưu hóa thuật toán điều khiển của ABS+ASR, sử dụng các cảm biến tiên tiến hơn để đo chính xác các thông số động học của xe, hoặc tích hợp ABS+ASR với các hệ thống khác như hệ thống kiểm soát ổn định điện tử (ESP) để tăng cường khả năng điều khiển ô tô. Đặc biệt đề tài quan tâm tới việc điều khiển hệ thống thông qua tính toán độ trượt của các bánh xe khi thực hiện điều khiển mô men ở trạng thái làm việc chống trượt quay.

5.2. Đánh Giá Ưu Nhược Điểm Của ABS ASR

Việc đánh giá ưu điểm và nhược điểm của ABS ASR là rất quan trọng để hiểu rõ hơn về khả năng và hạn chế của các hệ thống này. ABS giúp giảm quãng đường phanh trên đường khô và ướt, nhưng có thể làm tăng quãng đường phanh trên đường sỏi đá hoặc tuyết. ASR giúp duy trì lực kéo và cải thiện khả năng tăng tốc trên đường trơn, nhưng có thể làm giảm tốc độ xe trong một số tình huống. Hiểu rõ những ưu nhược điểm này giúp người lái sử dụng ABS ASR một cách hợp lý và an toàn.

VI. Kết Luận Hướng Phát Triển Nghiên Cứu Động Lực Học Ô Tô

Nghiên cứu này đã cung cấp những hiểu biết sâu sắc về ảnh hưởng chế độ làm việc động cơ đến quá trình chuyển động ô tô trang bị ABS ASR. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao an toàn ô tô và cải thiện hiệu suất động cơ. Trong tương lai, cần tiếp tục nghiên cứu về các hệ thống điều khiển tiên tiến hơn, tích hợp nhiều chức năng hơn để đáp ứng nhu cầu ngày càng cao của người sử dụng. Song, do thời gian, trình độ còn hạn chế và đây là mảng nghiên cứu còn khá mới, đề tài không thể tránh được sai sót nhất định.

6.1. Tóm Tắt Kết Quả Nghiên Cứu ABS ASR Động Cơ

Tóm lại, nghiên cứu đã chỉ ra rằng chế độ làm việc động cơ có ảnh hưởng đáng kể đến quá trình chuyển động ô tô trang bị ABS ASR. ASR giúp cải thiện khả năng kiểm soát lực kéo và giảm thiểu hiện tượng trượt bánh, đặc biệt trong điều kiện đường trơn trượt. Việc mô phỏng chế độ làm việc của ABS ASR bằng phần mềm Matlab Simulink là một phương pháp hiệu quả để nghiên cứu và đánh giá các hệ thống này.

6.2. Hướng Nghiên Cứu Tiếp Theo Về Hệ Thống ABS ASR

Trong tương lai, cần tiếp tục nghiên cứu về các hệ thống điều khiển tiên tiến hơn, tích hợp nhiều chức năng hơn, chẳng hạn như hệ thống lái tự động, hệ thống cảnh báo va chạm, và hệ thống kiểm soát hành trình thích ứng. Việc nghiên cứu về các thuật toán điều khiển thông minh và các cảm biến tiên tiến cũng là một hướng đi quan trọng để cải thiện hiệu suất và độ tin cậy của ABS ASR. Đồng thời việc nghiên cứu ứng dụng trí tuệ nhân tạo (AI) để tối ưu hóa hệ thống phanh và kiểm soát lực kéo cũng là một hướng đi đầy tiềm năng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của ngành công nghiệp ô tô tại Việt Nam, đặc biệt là sự gia tăng đáng kể lượng xe hơi nhập khẩu trong hai thập kỷ qua, việc nghiên cứu các hệ thống an toàn hiện đại trên ô tô trở nên cấp thiết. Theo báo cáo của ngành, hầu hết các dòng xe con hiện đại đều được trang bị hệ thống phanh chống bó cứng (ABS) kết hợp với hệ thống kiểm soát lực kéo (ASR), góp phần nâng cao an toàn giao thông. Tuy nhiên, tài liệu hướng dẫn sử dụng tại Việt Nam chủ yếu tập trung vào cách vận hành, còn các nghiên cứu chuyên sâu về ảnh hưởng của chế độ làm việc động cơ đến quá trình chuyển động của ô tô có trang bị ABS+ASR vẫn còn hạn chế.

Mục tiêu chính của luận văn là khảo sát ảnh hưởng của chế độ làm việc động cơ đến quá trình chuyển động của ô tô có trang bị ABS+ASR, nhằm làm rõ các quan hệ động học và động lực học trong điều kiện vận hành thực tế, đặc biệt trên các mặt đường trơn với hệ số bám khác nhau. Nghiên cứu được thực hiện trong giai đoạn 2006-2008 tại Bộ môn Ô tô, Khoa Cơ khí, Trường Đại học Bách Khoa Hà Nội, sử dụng mô hình mô phỏng trên phần mềm Matlab Simulink để phân tích các trạng thái làm việc của hệ thống.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học cho việc khai thác, đánh giá chất lượng xe nhập khẩu, đồng thời góp phần nâng cao an toàn giao thông thông qua việc hiểu rõ hơn về sự tương tác giữa chế độ làm việc động cơ và hệ thống ABS+ASR. Theo ước tính, việc áp dụng các hệ thống này có thể giảm thiểu đáng kể các tai nạn giao thông do trượt bánh xe, đặc biệt trong điều kiện vận tốc trung bình trên các xa lộ đạt khoảng 60-80 km/h.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết động học và động lực học ô tô, cùng với mô hình điều khiển hệ thống ABS+ASR.

1. Lý thuyết động học và động lực học ô tô: Nghiên cứu sử dụng mô hình không gian tổng thể để mô tả chuyển động của ô tô, bao gồm các phương trình cân bằng lực và mômen quanh các trục chính. Các khái niệm chính bao gồm:

   • Độ trượt bánh xe (trượt dọc và trượt bên)
   • Góc lệch bánh xe
   • Phản lực thẳng đứng và lực cản lăn
   • Mômen quán tính bánh xe và thân xe
   • Sự nghiêng thân xe và phân bố tải trọng thẳng đứng

2. Mô hình điều khiển hệ thống ABS+ASR: Hệ thống ABS được mô tả như một cơ cấu điều khiển điện tử tự động điều chỉnh áp suất dầu phanh nhằm duy trì độ trượt bánh xe trong giới hạn tối ưu (15-30%). ASR bổ sung chức năng kiểm soát lực kéo, hạn chế trượt quay bánh xe chủ động bằng cách điều chỉnh mômen động cơ và áp suất phanh độc lập cho từng bánh xe. Các khái niệm chuyên ngành bao gồm:

   • Điều khiển lực kéo (Traction Control System - TCS)
   • Phân phối lực phanh điện tử (Electronic Brake-force Distribution - EBD)
   • Mạch điều khiển điện tử (ECU)
   • Van thủy lực điện từ (Actuator)
   • Độ trượt tối ưu và các trạng thái điều khiển áp suất phanh (giữ, tăng, giảm)

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng trên máy tính với phần mềm Matlab Simulink, phù hợp với điều kiện thực nghiệm khó khăn và chi phí cao khi thử nghiệm thực tế.

• Nguồn dữ liệu: Bộ số liệu tính toán được chọn dựa trên đặc tính kỹ thuật của một mẫu xe ô tô con 2 cầu có cầu trước chủ động, với 5 số truyền và hệ thống vi sai đối xứng.
• Phương pháp phân tích: Xây dựng hệ phương trình vi phân mô tả chuyển động toàn xe và sự quay bánh xe, kết hợp với mô hình điều khiển ABS+ASR. Phương pháp Runge-Kutta bậc 4 được sử dụng để giải hệ phương trình vi phân.
• Cỡ mẫu và timeline: Mô hình được xây dựng và chạy mô phỏng trong giai đoạn 2006-2008, tập trung vào các trường hợp xe chuyển động trên đường trơn với hệ số bám khác nhau, so sánh giữa xe có và không có ASR.
• Lý do lựa chọn: Phương pháp mô phỏng giúp nhanh chóng đánh giá các ảnh hưởng của chế độ làm việc động cơ đến quá trình chuyển động, đồng thời làm cơ sở cho các nghiên cứu thực nghiệm tiếp theo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của chế độ làm việc động cơ đến độ trượt bánh xe: Mô phỏng cho thấy khi động cơ hoạt động ở chế độ tăng mômen đột ngột, độ trượt quay bánh xe chủ động tăng lên đến khoảng 60%, vượt xa giới hạn bám tối ưu (40%), dẫn đến hiện tượng trượt quay và giảm hiệu quả lực kéo. Hệ thống ASR kích hoạt kịp thời, điều chỉnh mômen động cơ và áp suất phanh, giảm độ trượt xuống dưới 30%, giúp duy trì lực kéo tối ưu.

2. Hiệu quả của hệ thống ABS trong việc duy trì ổn định hướng chuyển động: Trong các tình huống phanh gấp trên đường trơn, xe có ABS duy trì được quỹ đạo chuyển động ổn định, giảm thiểu hiện tượng khoá cứng bánh xe và xoay tròn thân xe. So với xe không có ABS, quãng đường phanh được rút ngắn khoảng 15-20%, đồng thời giảm thiểu sai số quỹ đạo chuyển động.

3. Tác động của sự phân bố tải trọng và góc nghiêng thân xe: Sự nghiêng thân xe và phân bố tải trọng thẳng đứng ảnh hưởng trực tiếp đến lực bám của từng bánh xe. Mô hình cho thấy khi thân xe nghiêng khoảng 1-2 độ, tải trọng bánh xe bên trong giảm khoảng 10-15%, làm giảm lực bám và tăng nguy cơ trượt bánh. Hệ thống ABS+ASR điều chỉnh lực phanh và mômen động cơ phù hợp để bù đắp sự mất cân bằng này.

4. So sánh giữa xe có và không có ASR trên đường trơn: Xe có ASR thể hiện khả năng tăng tốc ổn định hơn, giảm thiểu trượt quay bánh xe chủ động khoảng 25-30% so với xe không có ASR. Điều này giúp cải thiện khả năng cơ động và an toàn khi khởi hành hoặc tăng tốc trên mặt đường trơn.

Thảo luận kết quả

Nguyên nhân chính của các hiện tượng trên là do hệ thống ABS+ASR hoạt động dựa trên nguyên lý điều khiển mạch kín, liên tục điều chỉnh áp suất phanh và mômen động cơ dựa trên tín hiệu từ cảm biến tốc độ bánh xe. Việc mô phỏng sử dụng các phương trình động học và động lực học toàn diện giúp phản ánh chính xác các tương tác phức tạp giữa bánh xe, mặt đường và hệ thống truyền lực.

So với các nghiên cứu quốc tế, kết quả phù hợp với các báo cáo cho thấy ABS+ASR góp phần giảm thiểu tai nạn giao thông do trượt bánh xe, đặc biệt trong điều kiện vận tốc trung bình 60-80 km/h. Việc mô phỏng trên Matlab Simulink cũng cho phép trực quan hóa dữ liệu qua các biểu đồ quỹ đạo chuyển động, đồ thị độ trượt bánh xe theo thời gian, và biểu đồ áp suất phanh, giúp dễ dàng phân tích và đánh giá hiệu quả hệ thống.

Ý nghĩa của nghiên cứu nằm ở việc cung cấp một mô hình tính toán có thể áp dụng để đánh giá và tối ưu hóa hệ thống ABS+ASR trên các dòng xe nhập khẩu, đồng thời làm cơ sở cho các nghiên cứu thực nghiệm và phát triển công nghệ điều khiển phanh thông minh tại Việt Nam.

Đề xuất và khuyến nghị

1. Tăng cường ứng dụng mô phỏng trong thiết kế và kiểm tra hệ thống ABS+ASR: Các nhà sản xuất và cơ quan quản lý nên sử dụng mô hình mô phỏng như một công cụ đánh giá hiệu quả hệ thống phanh trong các điều kiện vận hành khác nhau, nhằm giảm thiểu chi phí và thời gian thử nghiệm thực tế. Thời gian thực hiện: 1-2 năm; Chủ thể: Các viện nghiên cứu và doanh nghiệp ô tô.

2. Phát triển chương trình đào tạo kỹ thuật viên và lái xe về hệ thống ABS+ASR: Tập trung nâng cao nhận thức và kỹ năng vận hành, bảo dưỡng hệ thống ABS+ASR để đảm bảo hiệu quả sử dụng tối ưu, giảm thiểu tai nạn do lỗi kỹ thuật hoặc vận hành sai. Thời gian: 6-12 tháng; Chủ thể: Các trường đại học, trung tâm đào tạo lái xe.

3. Xây dựng tiêu chuẩn kỹ thuật và quy trình kiểm định hệ thống ABS+ASR cho xe nhập khẩu: Thiết lập các tiêu chuẩn phù hợp với điều kiện giao thông và môi trường Việt Nam, đảm bảo các xe nhập khẩu đáp ứng yêu cầu an toàn chủ động. Thời gian: 1 năm; Chủ thể: Bộ Giao thông Vận tải, Bộ Khoa học và Công nghệ.

4. Khuyến khích nghiên cứu và phát triển hệ thống phanh điện tử thế hệ mới (EBS, ESP): Đầu tư nghiên cứu để nâng cao tính năng điều khiển lực phanh và lực kéo, tích hợp các công nghệ điện tử hiện đại nhằm tăng cường an toàn và tiết kiệm nhiên liệu. Thời gian: 3-5 năm; Chủ thể: Các viện nghiên cứu, doanh nghiệp công nghệ ô tô.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư cơ khí động lực: Luận văn cung cấp mô hình toán học và phương pháp mô phỏng chi tiết, giúp phát triển các nghiên cứu tiếp theo về hệ thống điều khiển phanh và truyền lực trên ô tô.

2. Doanh nghiệp sản xuất và nhập khẩu ô tô: Thông tin về ảnh hưởng của chế độ làm việc động cơ đến hiệu quả hệ thống ABS+ASR hỗ trợ trong việc lựa chọn, kiểm định và tối ưu hóa sản phẩm phù hợp với thị trường Việt Nam.

3. Cơ quan quản lý giao thông và an toàn đường bộ: Nghiên cứu cung cấp cơ sở khoa học để xây dựng các chính sách, tiêu chuẩn kỹ thuật và chương trình đào tạo nhằm nâng cao an toàn giao thông.

4. Trung tâm đào tạo lái xe và kỹ thuật viên ô tô: Tài liệu giúp nâng cao kiến thức chuyên sâu về hệ thống ABS+ASR, từ đó cải thiện kỹ năng vận hành và bảo dưỡng, góp phần giảm thiểu tai nạn do lỗi kỹ thuật.

Câu hỏi thường gặp

1. Hệ thống ABS+ASR hoạt động như thế nào để ngăn ngừa trượt bánh xe?
   Hệ thống ABS điều khiển áp suất phanh để bánh xe không bị bó cứng, duy trì độ trượt tối ưu khoảng 15-30%. ASR kiểm soát mômen động cơ và áp suất phanh bánh xe chủ động để hạn chế trượt quay khi tăng tốc, giúp bánh xe duy trì lực bám tốt nhất.

2. Tại sao cần quan tâm đến chế độ làm việc của động cơ trong nghiên cứu ABS+ASR?
   Chế độ làm việc động cơ ảnh hưởng trực tiếp đến mômen truyền đến bánh xe chủ động. Mômen quá lớn có thể gây trượt quay bánh xe, làm giảm hiệu quả lực kéo và an toàn. Nghiên cứu giúp hiểu rõ mối quan hệ này để điều khiển hệ thống hiệu quả hơn.

3. Phương pháp mô phỏng trên Matlab Simulink có ưu điểm gì?
   Phương pháp này cho phép mô phỏng nhanh chóng, chính xác các trạng thái làm việc của hệ thống ABS+ASR trong nhiều điều kiện vận hành khác nhau mà không tốn kém chi phí và thời gian như thử nghiệm thực tế.

4. ABS+ASR có thể giảm thiểu tai nạn giao thông như thế nào?
   Bằng cách duy trì lực bám tối ưu và ổn định hướng chuyển động, hệ thống giúp xe tránh được hiện tượng trượt bánh, mất lái hoặc xoay vòng ngoài ý muốn, đặc biệt trên đường trơn hoặc khi phanh gấp, từ đó giảm nguy cơ tai nạn.

5. Làm thế nào để kiểm tra hiệu quả của hệ thống ABS+ASR trên xe thực tế?
   Có thể sử dụng các thiết bị đo tốc độ bánh xe, áp suất phanh và cảm biến gia tốc để thu thập dữ liệu vận hành, sau đó so sánh với mô hình mô phỏng để đánh giá hiệu quả điều khiển và điều chỉnh hệ thống phù hợp.

Kết luận

• Luận văn đã xây dựng thành công mô hình động học và động lực học toàn diện cho ô tô có trang bị hệ thống ABS+ASR, tích hợp ảnh hưởng của chế độ làm việc động cơ và hộp số.
• Mô phỏng trên Matlab Simulink cho thấy hệ thống ABS+ASR hiệu quả trong việc duy trì lực bám và ổn định chuyển động, giảm thiểu trượt bánh xe trên đường trơn.
• Nghiên cứu làm rõ mối quan hệ phức tạp giữa chế độ làm việc động cơ và quá trình chuyển động của ô tô, cung cấp cơ sở khoa học cho việc khai thác và đánh giá xe nhập khẩu.
• Kết quả nghiên cứu góp phần nâng cao an toàn giao thông thông qua việc cải thiện kỹ thuật điều khiển phanh và lực kéo trên ô tô.
• Đề xuất các giải pháp ứng dụng mô phỏng, đào tạo kỹ thuật viên, xây dựng tiêu chuẩn kỹ thuật và phát triển công nghệ phanh điện tử thế hệ mới là hướng đi tiếp theo cần được triển khai.

Các nhà nghiên cứu và doanh nghiệp nên áp dụng mô hình mô phỏng này để tối ưu hóa hệ thống ABS+ASR, đồng thời phối hợp với cơ quan quản lý để xây dựng các tiêu chuẩn và chương trình đào tạo phù hợp nhằm nâng cao an toàn giao thông tại Việt Nam.

Trích đoạn nội dung tài liệu

Chương I: Giới thiệu đề tài. Chương II: Cơ sở lý thuyết đề tài. Chương III:Xây dựng các phương trình quay vòng cho xe, chọn bộ số liệu tính tóan. Chương IV: Lập trình và giải bài tóan trên máy tính bằng phần mềm Matlab+Simulink.

Chương V: Các kết quả và giải thích kết quả, rút ra các nhận xét trong bài tóan mô phỏng. Kết luận Phạm Hu Huyy Ho Hoàà 9ng Luận văn cao học Cơ khí động lực 2006-2008 - CHƯƠNG 2 CƠ SỞ LÝ THUYẾT ĐỀ TÀI 2. Tổng quan: Hệ thống ABS và ASR là những hệ thống hiện nay được đưa vào sử dụng khá phổ biến trên các dòng xe con. Tuy nhiên, những kiến thức hiểu biết về các hệ thống này còn hạn chế.

Đây là nhiệm vụ cần thiết trong giai đoạn phát triển hiện nay. Đề tài tập trung vào việc nghiên cứu khảo sát quá trình chuyển động của ôtô có trang bi ABS+ASR có để ý tới chế độ làm việc của động cơ, chỉ rõ một số trường hợp liên quan đến an tòan giao thông. Do vậy đề tài mang tính lý thuyết và gần với thực tiễn, qua đó nhằm nâng cao khả năng tiếp cận với các kiến thức khoa học kỹ thuật mới. Với lý do như trên, đề tài tiến hành việc “ Nghiên cứu ảnh hưởng của chế độ làm việc động cơ đến quá trình chuyên động của ôtô có trang bị ABS+ASR ”.

Đề tài đó chọn phương pháp khảo sát bằng máy tính vì đây là khu vực mà các thực nghiệm đo đạc rất khó tiến hành. Để thực hiện các bài toán này, các đề tài đó giải quyết bằng lập trình Matlab, Simulink. Trong phần Simulink của Matlab có mô tả sự phanh bánh xe có sử dụng ABS. Mục đích của đề tài là nghiên cứu ảnh hưởng của chế độ động cơ đến chuyển động của ôtô có trang bị ABS+ASR, bằng cách dùng simulink để mô phỏng.

Đề tài được tiến hành trên cơ sở thừa kế các phương pháp khảo sát trước đây, nhưng đưa vào các nội dung gắn liền bài tóan động học của hệ thống ABS+ASR với chế độ làm việc của hệ thống truyền lực. Phạm Hu Huyy Ho Hoàà10ng Luận văn cao học Cơ khí động lực 2006-2008 - Đặc biệt đề tài quan tâm tới việc điều khiển hệ thống thông qua tính tóan độ trượt của các bánh xe khi thực hiện điều khiển mô men ở trạng thái làm việc chống trượt quay. Để xác định độ trượt, đề tài sử dụng các mô hình tính tóan các quan hệ động học trên cơ sở đó xác định các lực tác dụng lên bánh xe với mối quan hệ của độ trượt này. Do vậy đề tài sẽ tập trung để mô tả được quan hệ độ trượt này.

Mô tả mối quan hệ động học trên cơ sở hệ thống có cấu trúc phức tạp cần được tìm hiểu thông qua các hiểu biết cơ bản về hệ thống phanh ABS+ASR. Tổng quan về hệ thống ABS và các liên hợp: Sự mở rộng hệ thống ABS với các liên hợp thực hiện trên nguyên tắc: - Đảm bảo tối ưu lực phanh và lực kéo (gọi chung là lực dọc) theo hướng tăng khả năng động lực học của xe, - Đảm bảo tối ưu khả năng sử dụng năng lượng của động cơ với mục đích giảm tiêu thụ nhiên liệu, giảm chất độc hại thoát ra môi trường, giảm khả năng phát sinh tải trọng động xuất hiện trong kết cấu ô tô, - Đảm bảo nâng cao khả năng ổn định chuyển động của ô tô ở vận tốc cao, trong những trạng thái giới hạn chuyển động, tức là nâng cao tính an toàn chủ động, góp phần giảm thiểu các tai nạn có thể xảy ra. Xuất phát từ việc kiểm soát sự trượt xảy ra ở các bánh xe ô tô, các hệ thống liên hợp đó hình thành: - Điều khiển lực kéo trên các bánh xe chủ động bằng các giải pháp điều khiển sự hoạt động của cơ cấu vi sai, điều khiển lực kéo khi xe chuiyeenr động trên đường trơn, băng tuyết… Phạm Hu Huyy Ho Hoàà11ng Luận văn cao học Cơ khí động lực 2006-2008 - - Điều khiển công suất động cơ phụ thuộc và độ trượt của các bánh xe chủ động nhằm hạn chế lượng tiêu thụ nhiên liệu băng thiết bị điều khiển bàn đạp chân ga và kiểm soát lượng nhiên liệu cấp vào động cơ. - Điều khiển sự trượt của bánh xe chủ động trong trường hợp phanh bằng động cơ trên đường trơn dốc.

- Đảm bảo ổn định động học của ô tô theo hướng phân chia lực phanh, lực kéo thích hợp nhằm điều khiển quỹ đạo chuyển động của ô tô. - Hỗ trợ phanh khi khẩn cấp nhằm đạt được khả năng phanh với quãng đường phanh ngắn nhất có thể. Những kết cấu như vậy trên cơ sở của hệ thống phanh ABS thuộc loại cơ cấu điều khiển thông minh, và nhiều năm gần đây đó được ứng dụng rộng rải trên ô tô có chất lượng cao. Sự phát triển trong lĩnh vực này cũng đang dần dần hoàn thiện theo sơ đồ EMB: Electromechaniccal brake (Phanh cơ điện tử) Brake-by-wire (BBW) SBC: Electrohydraulic brake (Phanh thủy lưc điện tử) EBS: Electronic braking system (Phanh điện tử) Hệ thống ESP: Electronic stability program (CT kiểm soát ổn định điện tử kiểm soát phanh điện tử TCS: Traction control system (Kiểm soát lực kộo) ABS: Antilock braking system (Phanh chống bú cứng) Khả năng hỗ Phanh không được hỗ trợ năng lượng Hệ thống phanh trợ năng lượng thụng dụng Phanh cú hỗ trợ năng lượng Hình 2.

1 Sơ đồ xu hướng phát triển ABS và các liên hợp Phạm Hu Huyy Ho Hoàà12ng Luận văn cao học Cơ khí động lực 2006-2008 - trên hình 2. Hãng BOSCH là một nhà sản xuất tổ hợp linh kiện cho lĩnh vực chế tạo ôtô. Trong nhiều năm qua đó ứng dụng nhanh chúng các tiến bộ của công nghiệp điện tử và hệ thống ABS và các liên hợp như mô tả trên hình 2. 2: Quá trình ứng dụng ABS và các liên hợp của hãng BOSCH ASR có thể tự làm việc khi có yêu cầu (có kích hoạt băng phím điều khiển).

ASR có thể phân biệt được sự khác nhau của trượt quay trên các bánh xe chủ động trong trường hợp chuyển động trên đường cong hay đường trơn. Tương thích với hệ thống khóa vi sai cơ khí nhằm không xảy ra sụ biến dạng quá mức của bánh xe đàn hồi. Nếu người lái tăng ga đột ngột, cơ cấu khóa vi sai không kịp bảo vệ bánh xe khởi sự trượt trơn. ASR điều khiển chế độ mômen động cơ sao cho bánh xe không bị trượt trơn hoàn toàn.

Trong nội dung của đề tài sẽ nghiên cứu quá trình chuyển động của ôtô có trang bị ABS+ASR 2.2 Hệ thống ABS+ASR: a. Nguyên lý làm việc cơ bản của ASR Phạm Hu Huyy Ho Hoàà13ng Luận văn cao học Cơ khí động lực 2006-2008 - Sự trượt quay xảy ra khi mômen từ động cơ truyền xuống bánh xe chủ động vượt quá giới hạn bám tại bánh xe. Sự trượt quay chỉ xuất hiện trên các bánh xe chủ động, do vậy ASR được bố trí trên các bánh xe này. Tương tự như sự trượt lết khi phanh, sự trượt quay cũng có tác động xấu tới khả năng bám của bánh xe, đồng thời gây nên tiêu thụ nhiên liệu vô ích.

Sự trượt quay cũng làm mất khả năng ổn định hướng chuyển động của ô tô và gây mài mòn nhanh lốp. Do vậy trên xe có trang bị ASR có khả năng làm tốt các yếu tố động lực của ô tô. Việc hạn chế mô men động cơ truyền tới bánh xe chủ động cũng đồng thời kèm theo việc điều chỉnh độ trượt tại các bánh xe này. Do vậy cần thiết có thêm khả năng điều chỉnh sự trượt quay riêng rẽ của từng bánh xe chủ động, đặc biệt trên ô tô có tất cả các bánh xe chủ động (4WD, AWD).

Mô tả nguyên lý làm việc của ASR trên hình 2. Khi mômen chủ động truyền xuống bánh xe được coi là 100%, mômen bám giữa bánh xe và nền chỉ đáp ứng bằng 40%,như vậy mô men chủ động không được tận dụng là 60%, sự trượt quay sẽ xảy ra trên bánh xe chủ động nên sẽ ảnh hưởng xấu đến khả năng chuyển động của ôtô.Để tối ưu giữa mômen chủ động đặt trên bánh xe và mô men bám, trên các xe có thiết bị ASR tận dụng hệ thống ABS phanh bánh xe chủ động, đồng thời giảm mô men của động cơ truyền xuống. Thực hiện điều khiển này có sự tham gia của hệ thống phanh nhằm làm giảm sự trượt quay của bánh xe chủ động. Thiết bị như thế được gọi tên là ASR.

Như vậy trong hệ thống ABS+ASR có sự tham gia của hệ thống tự động điều khiển công suất động cơ MSR, và sự kích họat phanh độc lập (ABS) các bánh xe nhằm chống trượt quay. Phạm Hu Huyy Ho Hoàà14ng Luận văn cao học Cơ khí động lực 2006-2008 - Mcầngiảm Hình 2. 3: Nguyên lý làm =60% việc của ASR 2 1 1. Bánh xe 3 Mtrục=100% Mbám=40% ASR có thể tự làm việc khi có yêu cầu (có kích hoạt băng phím điều khiển).

ASR có thể phân biệt được sự khác nhau của trượt quay trên các bánh xe chủ động trong trường hợp chuyển động trên đường cong hay đường trơn. Hệ thống liên hợp ABS+ASR: Các xe hiện nay được trang bị ABS mở rộng,hệ thống có thể bao gồm nhiều thành phần. Đa số hệ thống được tích hợp của ABS với ASR+MSR. Sơ đồ hệ thống này được trình bày trên hình 2.

Hệ thống ABS được gọi theo các chữ viết tắt của tiếng Anh: “Anti- Lock Brake System” và được hiểu là thiết bị chống trượt lết bánh xe khi phanh. Hệ thống ABS bắt đầu được bố trí ở tất cả các bánh xe vào năm 1971, được chế tạo hàng loạt năm 1978, sau đó hoàn thiện theo hướng điều khiển kỹ thuật số vào năm 1984 và từ sau năm 1992 một số quốc gia phát triển đó coi ABS là một hệ thống phanh tiêu chuẩn bắt buộc của ô tô con. Ngày nay hệ thống ABS của ô tô con được tổ hợp từ các kết cấu: cơ khí, thuỷ lực, điện tử, với kỹ thuật tự động điều chỉnh Cơ điện tử (Mechatronic) dùng cho hệ thống phanh. Trên cở sở của hệ thống ABS đó hình thành các liên hợp điều chỉnh khác nhằm hoàn thiện tính chất động học và động lực học.

Tùy theo đặc Phạm Hu Huyy Ho Hoàà15ng Luận văn cao học Cơ khí động lực 2006-2008 - điểm sử dụng và yêu cầu, hệ thống ABS và các liên hợp điều chỉnh có mức độ phức tạp khác nhau. 4 Sơ đồ bố trí hệ thống ABS +ASR đơn giản 1. ECU của ABS và ASR 5. Động cơ phun xăng 2.

Block thuỷ lực ABS và ASR 6. Van thuỷ lực và bơm trợ lực hỗ trợ 3. Cơ cấu điều khiển bướm ga 7. Bàn đạp chân ga 4.
