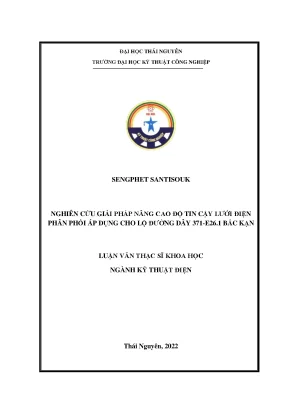

Nghiên cứu giải pháp nâng cao độ tin cậy cung cấp điện của lưới điện phân phối áp dụng cho lộ đường dây 371 e26 1 bắc kạn

Tài liệu nghiên cứu Nghiên cứu giải pháp nâng cao độ tin cậy cung cấp điện của lưới điện phân phối áp dụng cho lộ đường, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Sengphet Santisouk
• Người hướng dẫn: TS. Nguyễn Hiền Trung
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nâng Cao Độ Tin Cậy Lưới Điện Phân Phối Tại Bắc Kạn
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• 1. CHƯƠNG 1: TỔNG QUAN VỀ NGUỒN VÀ LƯỚI ĐIỆN TỈNH BẮC KẠN
• 1.1. Các khái niệm cơ bản
• 1.2. Lưới điện phân phối
• 1.3. Hệ thống điện và các phần tử
• 1.4. Tổng quan về nguồn và lưới điện tỉnh Bắc Kạn
• 1.5. Khái quát mô hình chỉ huy điều độ tại Công ty Điện lực Bắc Kạn
• 1.6. Đặc điểm nguồn và lưới điện lộ đường dây 371-E26. Hiện trạng thiết bị
• 1.7. Kết luận chương 1
• 2. CHƯƠNG 2: CÁC CHỈ SỐ VÀ PHƯƠNG PHÁP ĐÁNH GIÁ ĐỘ TIN CẬY LƯỚI ĐIỆN PHÂN PHỐI
• 2.1. Độ tin cậy của lưới điện phân phối. Khái niệm về độ tin cậy
• 2.2. Các chỉ số về độ tin cậy của lưới điện phân phối
• 2.3. Phân tích độ tin cậy của lưới điện phân phối theo các sơ đồ khác nhau
• 2.4. Các phương pháp đánh giá độ tin cậy lưới điện phân phối
• 2.5. Phương pháp đồ thị - giải tích
• 2.6. Phương pháp không gian trạng thái
• 2.7. Phương pháp cây hỏng hóc
• 2.8. Phương pháp Monte - Carlo
• 2.9. Phương pháp tính toán độ tin cậy sử dụng phần mềm ETAP
• 2.10. Kết luận chương 2
• 3. CHƯƠNG 3: GIẢI PHÁP NÂNG CAO ĐỘ TIN CẬY CUNG CẤP ĐIỆN CHO LƯỚI ĐIỆN PHÂN PHỐI
• 3.1. Các nguyên nhân ảnh hưởng đến độ tin cậy của lưới điện phân phối
• 3.2. Yếu tố ảnh hưởng đến độ tin cậy của lưới điện
• 3.3. Sự cố ảnh hưởng đến độ tin cậy của lưới điện phân phối
• 3.4. Giải pháp nâng cao độ tin cậy cung cấp điện cho lưới điện phân phối
• 3.5. Giải pháp lập kế hoạch bảo dưỡng thiết bị
• 3.6. Giải pháp lựa chọn phương thức kết dây cơ bản
• 3.7. Giải pháp đồng bộ hóa trên thiết bị
• 3.8. Giải pháp phân đoạn đường dây
• 3.9. Giải pháp tự động hóa lưới điện phân phối
• 3.10. Giải pháp quản lý vận hành
• 3.11. Đề xuất giải pháp nâng cao độ tin cậy cho lộ đường dây 371-E26
• 3.12. Giải pháp thay thế CDPT bằng Recloser
• 3.13. Giải pháp phân đoạn đường dây bằng dao cách ly
• 3.14. Phối hợp giữa các Recloser và với bảo vệ rơle đầu xuất tuyến 371-E26
• 3.15. Kết luận chương 3
• 4. CHƯƠNG 4: ỨNG DỤNG PHẦN MỀM ETAP ĐÁNH GIÁ HIỆU QUẢ CỦA GIẢI PHÁP ĐỀ XUẤT NÂNG CAO VỀ ĐỘ TIN CẬY CUNG CẤP ĐIỆN
• 4.1. Giới thiệu phần mềm mô phỏng tính toán ETAP
• 4.2. Đánh giá độ tin cậy của giải pháp đề xuất
• 4.3. Tạo dự án mới
• 4.4. Xây dựng mô phỏng lộ đường dây 371-E26
• 4.5. Tính toán độ tin cậy cho giải pháp đề xuất
• 4.6. Mô phỏng giải pháp phối hợp Recloser với bảo vệ rơle lộ đường dây 371-E26.1
• 4.7. Tính toán phân bố công suất
• 4.8. Hiệu chỉnh các đường đặc tính và phối hợp các bảo vệ
• 4.9. Kết luận chương 4
• KẾT LUẬN, KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Độ Tin Cậy Lưới Điện Phân Phối Bắc Kạn

Độ tin cậy lưới điện là yếu tố then chốt đánh giá hiệu quả hoạt động của các công ty Điện lực. Nhu cầu phát triển kinh tế - xã hội đòi hỏi độ tin cậy hệ thống điện ngày càng cao, thể hiện sự quan tâm của các Điện lực đến khách hàng. Việc đảm bảo nguồn điện liên tục và xử lý sự cố nhanh chóng là vô cùng quan trọng. Lộ đường dây 371 trạm E26.1 Bắc Kạn cấp điện cho huyện Bạch Thông, Ngân Sơn và một phần Na Rì, liên kết mạch vòng với các lộ khác. Với tổng công suất 43197 kVA và chiều dài 712,5 km, đường dây này trang bị 28 Recloser. Vấn đề là bảo vệ vẫn tác động không đúng, gây mất điện oan, giảm chỉ số độ tin cậy lưới điện. Năm 2020, chỉ số sau miễn trừ là SAIDI= 209 phút; SAIFI= 9,5 lần. Để đáp ứng nhu cầu sử dụng điện và đạt chỉ số tin cậy năm 2021, cần đánh giá hiện trạng và đề xuất giải pháp nâng cao.

1.1. Giới Thiệu Chung Về Lưới Điện Phân Phối Bắc Kạn

Lưới điện phân phối là bộ phận của hệ thống điện, bao gồm nhà máy, trạm biến áp và đường dây. Nhiệm vụ của nó là phân phối điện năng từ trạm trung gian đến phụ tải, đảm bảo chất lượng và độ tin cậy cung cấp điện trong giới hạn cho phép. Tuy nhiên, độ tin cậy phụ thuộc vào yêu cầu phụ tải và chất lượng lưới điện. Lưới phân phối gồm trung áp (6-35kV) và hạ áp (380/220V). Công ty Điện lực Bắc Kạn quản lý và vận hành hệ thống này, đảm bảo cung cấp điện cho người dân và doanh nghiệp trên địa bàn tỉnh. Cần liên tục cải thiện lưới điện để đáp ứng nhu cầu ngày càng tăng.

1.2. Vai Trò Của Độ Tin Cậy Điện Trong Phát Triển Kinh Tế

Độ tin cậy điện đóng vai trò then chốt trong sự phát triển kinh tế - xã hội của Bắc Kạn. Nguồn điện ổn định giúp đảm bảo hoạt động sản xuất kinh doanh, thu hút đầu tư và nâng cao chất lượng cuộc sống của người dân. Khi hệ thống điện hoạt động tin cậy, các doanh nghiệp có thể hoạt động liên tục, giảm thiểu thiệt hại do ngừng sản xuất. Hơn nữa, đảm bảo cung cấp điện liên tục tạo môi trường thuận lợi cho các ngành dịch vụ và du lịch phát triển, đóng góp vào tăng trưởng kinh tế địa phương. Chính vì vậy, việc nâng cao độ tin cậy lưới điện là một ưu tiên hàng đầu.

II. Phân Tích Các Vấn Đề Ảnh Hưởng Độ Tin Cậy Điện Bắc Kạn

Lộ đường dây 371-E26.1 Bắc Kạn đang đối mặt với nhiều thách thức ảnh hưởng đến độ tin cậy cung cấp điện. Thống kê cho thấy sự cố vẫn xảy ra do bảo vệ tác động không đúng hoặc vượt cấp, làm gián đoạn cung cấp điện cho các hộ tiêu thụ. Dù đã được chỉnh định, các thông số cài đặt bảo vệ vẫn chưa hoàn toàn khắc phục được tình trạng này. Theo báo cáo, chỉ số độ tin cậy năm 2020 sau trạm cắt lộ 371-E26.1 chưa đạt yêu cầu đề ra. Điều này đòi hỏi phân tích kỹ lưỡng các yếu tố kỹ thuật và vận hành để tìm ra nguyên nhân gốc rễ của vấn đề. Việc này giúp đề xuất các giải pháp hiệu quả, đảm bảo cung cấp điện ổn định cho khu vực.

2.1. Hiện Trạng Lưới Điện Trung Thế và Hạ Thế Bắc Kạn

Lưới điện trung thế Bắc Kạn (6-35kV) và lưới điện hạ thế (380/220V) có vai trò quan trọng trong việc phân phối điện đến các hộ tiêu thụ. Tuy nhiên, hiện trạng của lưới điện vẫn còn nhiều hạn chế, ảnh hưởng đến độ tin cậy cung cấp điện. Các vấn đề bao gồm: đường dây cũ kỹ, quá tải; thiết bị bảo vệ chưa đồng bộ; công tác quản lý vận hành chưa hiệu quả. Hơn nữa, địa hình phức tạp của Bắc Kạn cũng gây khó khăn cho việc bảo trì và sửa chữa lưới điện, làm tăng thời gian mất điện khi xảy ra sự cố. Cần có những giải pháp đồng bộ để nâng cấp và cải thiện lưới điện, đảm bảo cung cấp điện ổn định cho người dân và doanh nghiệp.

2.2. Các Sự Cố Thường Gặp Ảnh Hưởng Độ Tin Cậy Lưới Điện

Nhiều sự cố thường xuyên xảy ra trên lưới điện Bắc Kạn, ảnh hưởng tiêu cực đến độ tin cậy. Các sự cố này bao gồm: sét đánh, cây đổ vào đường dây, quá tải, chạm chập thiết bị. Sét đánh là một trong những nguyên nhân chính gây ra sự cố, đặc biệt trong mùa mưa bão. Cây đổ vào đường dây cũng gây ra mất điện trên diện rộng. Quá tải thường xảy ra vào giờ cao điểm, khi nhu cầu sử dụng điện tăng cao. Chạm chập thiết bị có thể do thiết bị cũ kỹ hoặc bảo trì không đúng cách. Việc phân tích và thống kê các sự cố này giúp xác định các điểm yếu của lưới điện, từ đó đề xuất các biện pháp phòng ngừa và khắc phục hiệu quả.

III. Giải Pháp Nâng Cao Độ Tin Cậy Lưới Điện Phân Phối Tại Bắc Kạn

Để nâng cao độ tin cậy lưới điện phân phối tại Bắc Kạn, cần triển khai đồng bộ nhiều giải pháp. Các giải pháp này bao gồm: nâng cấp và cải tạo lưới điện; tăng cường bảo trì và bảo dưỡng thiết bị; ứng dụng công nghệ lưới điện thông minh; đào tạo và nâng cao trình độ cho đội ngũ cán bộ kỹ thuật. Việc nâng cấp lưới điện giúp giảm thiểu sự cố do đường dây cũ kỹ hoặc quá tải. Tăng cường bảo trì giúp phát hiện và xử lý sớm các nguy cơ tiềm ẩn. Ứng dụng công nghệ lưới điện thông minh giúp giám sát và điều khiển lưới điện hiệu quả hơn. Đội ngũ cán bộ kỹ thuật có trình độ cao sẽ đảm bảo vận hành và xử lý sự cố nhanh chóng và chính xác.

3.1. Tối Ưu Hóa Vận Hành Lưới Điện Bắc Kạn Các Bước Thực Hiện

Tối ưu hóa vận hành lưới điện Bắc Kạn là một trong những giải pháp quan trọng để nâng cao độ tin cậy. Các bước thực hiện bao gồm: xây dựng quy trình vận hành chuẩn; phân công trách nhiệm rõ ràng; tăng cường kiểm tra và giám sát; ứng dụng công nghệ thông tin vào quản lý vận hành. Quy trình vận hành chuẩn giúp đảm bảo thực hiện đúng các thao tác, giảm thiểu sai sót. Phân công trách nhiệm rõ ràng giúp xác định người chịu trách nhiệm khi xảy ra sự cố. Kiểm tra và giám sát giúp phát hiện sớm các nguy cơ tiềm ẩn. Công nghệ thông tin giúp quản lý dữ liệu vận hành hiệu quả hơn, từ đó đưa ra các quyết định chính xác.

3.2. Ứng Dụng Công Nghệ Lưới Điện Thông Minh Tại Bắc Kạn

Ứng dụng công nghệ lưới điện thông minh là một xu hướng tất yếu để nâng cao độ tin cậy và hiệu quả của lưới điện. Các công nghệ có thể ứng dụng tại Bắc Kạn bao gồm: hệ thống đo đếm thông minh (AMI); hệ thống quản lý phân phối điện (DMS); hệ thống tự động hóa trạm biến áp (SAS). AMI giúp thu thập dữ liệu tiêu thụ điện từ xa, giúp phát hiện sớm các sự cố và giảm thiểu thất thoát điện năng. DMS giúp giám sát và điều khiển lưới điện từ trung tâm điều khiển, giúp tối ưu hóa vận hành và giảm thời gian mất điện khi xảy ra sự cố. SAS giúp tự động hóa các thao tác trong trạm biến áp, giúp tăng tính ổn định và tin cậy của trạm.

3.3. Giải pháp phân đoạn đường dây bằng dao cách ly

Phân đoạn đường dây là một giải pháp hiệu quả để giảm thiểu phạm vi mất điện khi xảy ra sự cố. Giải pháp này bao gồm: lắp đặt thêm các dao cách ly tại các vị trí phù hợp trên đường dây; xây dựng quy trình thao tác dao cách ly rõ ràng; đào tạo đội ngũ thao tác viên có trình độ. Việc lắp đặt thêm dao cách ly giúp chia nhỏ đường dây thành nhiều đoạn, khi xảy ra sự cố chỉ cần cô lập đoạn bị sự cố, các đoạn còn lại vẫn được cấp điện bình thường. Quy trình thao tác dao cách ly rõ ràng giúp đảm bảo thực hiện đúng các thao tác, giảm thiểu sai sót. Đội ngũ thao tác viên có trình độ sẽ đảm bảo thao tác nhanh chóng và chính xác.

IV. Nghiên Cứu Ứng Dụng Đánh Giá Giải Pháp Với Phần Mềm ETAP

Phần mềm ETAP là công cụ mạnh mẽ để đánh giá hiệu quả của các giải pháp nâng cao độ tin cậy lưới điện. Phần mềm cho phép mô phỏng lưới điện, tính toán các chỉ số tin cậy, phân tích các kịch bản sự cố. Kết quả mô phỏng giúp xác định các giải pháp tối ưu về mặt kỹ thuật và kinh tế. Việc ứng dụng ETAP vào công tác quản lý và vận hành lưới điện giúp Công ty Điện lực Bắc Kạn đưa ra các quyết định chính xác, đảm bảo cung cấp điện ổn định và tin cậy cho khách hàng.

4.1. Xây Dựng Mô Hình Lưới Điện 371 E26.1 Bằng ETAP

Để đánh giá hiệu quả của các giải pháp, cần xây dựng mô hình lưới điện 371-E26.1 trên phần mềm ETAP. Mô hình phải phản ánh chính xác cấu trúc, thông số kỹ thuật của lưới điện. Các thông tin cần nhập vào bao gồm: sơ đồ đường dây, thông số đường dây, thông số trạm biến áp, thông số thiết bị bảo vệ. Sau khi xây dựng xong mô hình, cần kiểm tra và hiệu chỉnh để đảm bảo tính chính xác. Mô hình chính xác là cơ sở để tính toán và phân tích đúng đắn, từ đó đưa ra các giải pháp phù hợp.

4.2. Phân Tích Kết Quả Mô Phỏng và Đề Xuất Cải Tiến

Sau khi mô phỏng các giải pháp trên ETAP, cần phân tích kết quả để đánh giá hiệu quả. Các chỉ số cần quan tâm bao gồm: SAIDI, SAIFI, MAIFI. So sánh các chỉ số này trước và sau khi áp dụng giải pháp giúp xác định mức độ cải thiện độ tin cậy. Dựa trên kết quả phân tích, có thể đề xuất các cải tiến để tối ưu hóa giải pháp. Ví dụ, có thể điều chỉnh vị trí lắp đặt thiết bị, thay đổi thông số cài đặt bảo vệ để đạt hiệu quả cao nhất. Việc phân tích và cải tiến liên tục giúp nâng cao hiệu quả của các giải pháp, đảm bảo cung cấp điện ổn định và tin cậy.

V. Kết Luận và Hướng Phát Triển Lưới Điện Bắc Kạn Bền Vững

Nâng cao độ tin cậy lưới điện phân phối là một quá trình liên tục, đòi hỏi sự đầu tư và nỗ lực không ngừng. Các giải pháp kỹ thuật và quản lý cần được triển khai đồng bộ, kết hợp với việc ứng dụng công nghệ mới. Công ty Điện lực Bắc Kạn cần tiếp tục nghiên cứu và áp dụng các giải pháp tiên tiến, đảm bảo cung cấp điện ổn định và tin cậy cho khách hàng. Điều này góp phần vào sự phát triển kinh tế - xã hội của tỉnh, nâng cao chất lượng cuộc sống của người dân.

5.1. Kiến Nghị Để Đảm Bảo Cung Cấp Điện Ổn Định Tại Bắc Kạn

Để đảm bảo cung cấp điện ổn định tại Bắc Kạn, cần có sự phối hợp chặt chẽ giữa các bên liên quan: Công ty Điện lực, chính quyền địa phương, khách hàng. Chính quyền địa phương cần tạo điều kiện thuận lợi cho việc đầu tư và phát triển lưới điện. Khách hàng cần sử dụng điện tiết kiệm và hiệu quả, góp phần giảm tải cho lưới điện. Đồng thời, cần tăng cường công tác tuyên truyền để nâng cao nhận thức của cộng đồng về an toàn điện và tiết kiệm điện. Khi tất cả các bên cùng chung tay, mục tiêu cung cấp điện ổn định và tin cậy sẽ trở thành hiện thực.

5.2. Hướng Nghiên Cứu Tiếp Theo Về Độ Tin Cậy Điện

Trong tương lai, cần tiếp tục nghiên cứu và phát triển các giải pháp mới để nâng cao độ tin cậy điện. Các hướng nghiên cứu tiềm năng bao gồm: ứng dụng trí tuệ nhân tạo (AI) vào quản lý và vận hành lưới điện; phát triển các hệ thống lưu trữ năng lượng để tăng tính linh hoạt của lưới điện; nghiên cứu các giải pháp chống sét hiệu quả hơn; nghiên cứu các giải pháp tự phục hồi lưới điện sau sự cố. Những nghiên cứu này sẽ giúp xây dựng một lưới điện thông minh, tin cậy và bền vững, đáp ứng nhu cầu ngày càng cao của xã hội.

Nội dung chính

Tổng quan nghiên cứu

Độ tin cậy cung cấp điện của lưới điện phân phối là một chỉ tiêu quan trọng để đánh giá hiệu quả hoạt động của các công ty điện lực, ảnh hưởng trực tiếp đến sự phát triển kinh tế - xã hội và sự hài lòng của khách hàng. Lộ đường dây 371-E26.1 Bắc Kạn hiện đang cấp điện cho các huyện Bạch Thông, Ngân Sơn và một phần huyện Na Rì với tổng công suất đặt 43.197 kVA và chiều dài 712,5 km. Tuy nhiên, trong quá trình vận hành, các thiết bị bảo vệ như Recloser trên lộ đường dây này vẫn còn xảy ra hiện tượng tác động không đúng, gây mất điện oan cho khách hàng, làm giảm các chỉ số độ tin cậy như SAIDI, SAIFI.

Mục tiêu nghiên cứu là đánh giá hiện trạng độ tin cậy của lưới điện phân phối trên lộ đường dây 371-E26.1, từ đó đề xuất các giải pháp nâng cao độ tin cậy phù hợp về mặt kỹ thuật và kinh tế. Nghiên cứu áp dụng phần mềm mô phỏng ETAP để đánh giá hiệu quả các giải pháp đề xuất. Phạm vi nghiên cứu tập trung vào lộ đường dây 371-E26.1 Bắc Kạn, với dữ liệu thu thập từ năm 2020-2021, bao gồm các thông số kỹ thuật thiết bị, số liệu sự cố và chỉ số độ tin cậy.

Nghiên cứu có ý nghĩa quan trọng trong việc cải thiện chất lượng cung cấp điện, giảm thiểu thời gian và tần suất mất điện, góp phần nâng cao hiệu quả quản lý vận hành lưới điện phân phối tại Công ty Điện lực Bắc Kạn và các đơn vị tương tự.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình về độ tin cậy hệ thống điện, bao gồm:

• Khái niệm độ tin cậy và độ sẵn sàng: Độ tin cậy được định nghĩa là xác suất hệ thống hoặc phần tử hoàn thành nhiệm vụ trong khoảng thời gian nhất định. Đối với hệ thống điện phục hồi, độ sẵn sàng (ASAI) được sử dụng để đo lường khả năng cung cấp điện liên tục.

• Các chỉ số đánh giá độ tin cậy lưới điện phân phối: SAIDI (thời gian mất điện trung bình), SAIFI (tần suất mất điện trung bình), CAIDI (thời gian mất điện trung bình cho mỗi lần mất điện), MAIFI (số lần mất điện thoáng qua trung bình), ENS (năng lượng không được cung cấp).

• Mô hình sơ đồ độ tin cậy và phương pháp phân tích: Sơ đồ phần tử nối tiếp, sơ đồ không gian trạng thái, phương pháp cây hỏng hóc, phương pháp Monte Carlo, và phương pháp đồ thị - giải tích.

• Mô hình vận hành lưới điện phân phối: Các sơ đồ lưới điện hình tia, phân đoạn bằng dao cách ly, máy cắt, và lưới điện kín vận hành hở, ảnh hưởng đến các chỉ số độ tin cậy.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thực tế từ lộ đường dây 371-E26.1 Bắc Kạn, bao gồm thông số kỹ thuật thiết bị (máy biến áp, máy phát thủy điện, Recloser), số liệu sự cố, chỉ số độ tin cậy năm 2020-2021, và dữ liệu khách hàng, tải trung bình tại các nút phụ tải.

• Phương pháp phân tích: Sử dụng phần mềm ETAP để xây dựng mô phỏng lưới điện, tính toán và đánh giá các chỉ số độ tin cậy cho các phương án cải tạo lưới điện. Phân tích so sánh các sơ đồ lưới điện khác nhau (không phân đoạn, phân đoạn bằng dao cách ly, phân đoạn bằng máy cắt, lưới điện kín vận hành hở).

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2021-2022, bao gồm giai đoạn thu thập số liệu, xây dựng mô hình, phân tích kết quả và đề xuất giải pháp.

• Cỡ mẫu và chọn mẫu: Dữ liệu được thu thập toàn bộ từ lộ đường dây 371-E26.1 với 28 trạm Recloser, 484 trạm biến áp phân phối, và hơn 90.000 khách hàng sử dụng điện trên địa bàn tỉnh Bắc Kạn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng độ tin cậy lưới điện 371-E26.1 còn thấp: Chỉ số SAIDI năm 2020 trước miễn trừ là 1.040 phút, sau miễn trừ còn 209 phút; SAIFI khoảng 9,17-9,5 lần mất điện/khách hàng/năm. MAIFI bằng 0 phút, cho thấy mất điện thoáng qua chưa được ghi nhận đầy đủ.

2. Ảnh hưởng của thiết bị bảo vệ chưa đồng bộ: Các Recloser trên lộ đường dây có hiện tượng tác động đồng thời và vượt cấp, gây mất điện oan cho khách hàng. Việc cài đặt thông số bảo vệ chưa tối ưu làm giảm hiệu quả vận hành và độ tin cậy.

3. Phân đoạn lưới điện bằng máy cắt nâng cao độ tin cậy rõ rệt: So sánh các sơ đồ lưới điện, phân đoạn bằng máy cắt giảm SAIFI xuống còn 0,77 lần/năm, SAIDI còn 2,39 giờ/năm, thấp hơn nhiều so với sơ đồ không phân đoạn (SAIFI 2,2 lần/năm, SAIDI 6 giờ/năm).

4. Lưới điện kín vận hành hở với khả năng chuyển tải linh hoạt cải thiện chỉ số độ tin cậy: Khi có thể chuyển tải qua nguồn khác, SAIDI giảm xuống còn 1,8 giờ/năm, CAIDI còn 1,56 giờ/lần mất điện, ASAI đạt 0,999795, cho thấy khả năng phục hồi nhanh hơn.

Thảo luận kết quả

Nguyên nhân chính làm giảm độ tin cậy là do thiết bị bảo vệ chưa đồng bộ và phương thức vận hành lưới điện chưa tối ưu. Việc sử dụng Recloser chưa hiệu quả dẫn đến hiện tượng nhảy vượt cấp, gây mất điện không cần thiết. So với các nghiên cứu trước đây sử dụng phần mềm PSS/ADEPT, việc áp dụng phần mềm ETAP trong nghiên cứu này cho phép mô phỏng chi tiết hơn, đánh giá phối hợp bảo vệ và phân bố công suất chính xác.

Kết quả mô phỏng cho thấy việc phân đoạn lưới điện bằng máy cắt và áp dụng lưới điện kín vận hành hở là các giải pháp kỹ thuật hiệu quả, giúp giảm đáng kể tần suất và thời gian mất điện. Điều này phù hợp với xu hướng phát triển lưới điện thông minh và tự động hóa hiện nay.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh chỉ số SAIFI, SAIDI giữa các phương án phân đoạn khác nhau, bảng tổng hợp số liệu sự cố và thời gian mất điện tại các nút phụ tải, giúp minh họa rõ ràng hiệu quả của các giải pháp đề xuất.

Đề xuất và khuyến nghị

1. Thay thế và đồng bộ hóa thiết bị bảo vệ Recloser: Thực hiện thay thế các cầu dao phụ tải (CDPT) bằng Recloser hiện đại, đồng thời hiệu chỉnh các thông số cài đặt bảo vệ để tránh hiện tượng tác động vượt cấp, giảm thiểu mất điện oan. Thời gian thực hiện dự kiến trong 12 tháng, do Công ty Điện lực Bắc Kạn chủ trì.

2. Phân đoạn lưới điện bằng máy cắt tự động: Lắp đặt máy cắt phân đoạn tại các vị trí hợp lý trên lộ đường dây 371-E26.1 để giảm thời gian mất điện và số lần mất điện. Giải pháp này cần được triển khai trong vòng 18 tháng, phối hợp với đơn vị quản lý vận hành lưới điện cao thế.

3. Xây dựng và vận hành lưới điện kín với điểm mở điều khiển được: Thiết kế lại sơ đồ lưới điện để có thể vận hành linh hoạt, chuyển tải khi có sự cố, giảm thiểu thời gian mất điện cho khách hàng. Thời gian thực hiện khoảng 24 tháng, cần sự phối hợp giữa phòng Điều độ và các đội quản lý vận hành.

4. Ứng dụng phần mềm ETAP trong quản lý vận hành và đào tạo nhân sự: Áp dụng phần mềm ETAP để mô phỏng, phân tích và dự báo độ tin cậy lưới điện, hỗ trợ công tác điều độ và bảo trì. Đồng thời tổ chức đào tạo nâng cao năng lực cho cán bộ kỹ thuật và điều độ viên. Kế hoạch triển khai trong 6-12 tháng.

Đối tượng nên tham khảo luận văn

1. Cán bộ kỹ thuật và quản lý tại các công ty điện lực: Nghiên cứu cung cấp các giải pháp thực tiễn nâng cao độ tin cậy lưới điện phân phối, giúp cải thiện hiệu quả vận hành và giảm thiểu sự cố.

2. Nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Luận văn trình bày chi tiết các phương pháp đánh giá độ tin cậy, mô hình hóa lưới điện và ứng dụng phần mềm ETAP, là tài liệu tham khảo quý giá cho các đề tài nghiên cứu liên quan.

3. Các nhà hoạch định chính sách và quản lý ngành điện: Cung cấp cơ sở khoa học để xây dựng các tiêu chuẩn, quy định về độ tin cậy cung cấp điện và đầu tư phát triển hạ tầng lưới điện.

4. Đơn vị tư vấn thiết kế và thi công lưới điện: Hướng dẫn lựa chọn thiết bị bảo vệ, phương án phân đoạn lưới điện phù hợp với điều kiện thực tế, tối ưu chi phí đầu tư và vận hành.

Câu hỏi thường gặp

1. Độ tin cậy lưới điện phân phối được đánh giá bằng những chỉ số nào?
   Độ tin cậy thường được đánh giá qua các chỉ số SAIDI (thời gian mất điện trung bình), SAIFI (tần suất mất điện trung bình), CAIDI (thời gian mất điện trung bình cho mỗi lần mất điện), MAIFI (số lần mất điện thoáng qua trung bình) và ENS (năng lượng không được cung cấp). Ví dụ, SAIDI của lộ đường dây 371-E26.1 năm 2020 là 1.040 phút trước miễn trừ.

2. Tại sao việc phân đoạn lưới điện lại giúp nâng cao độ tin cậy?
   Phân đoạn lưới điện giúp cô lập sự cố tại một đoạn nhỏ, giảm phạm vi mất điện và thời gian khôi phục. Ví dụ, phân đoạn bằng máy cắt trên lộ 371-E26.1 giảm SAIFI từ 2,2 lần xuống còn 0,77 lần/năm.

3. Phần mềm ETAP có vai trò gì trong nghiên cứu này?
   ETAP được sử dụng để mô phỏng lưới điện, tính toán các chỉ số độ tin cậy, phân tích phối hợp bảo vệ và phân bố công suất, giúp đánh giá hiệu quả các giải pháp nâng cao độ tin cậy một cách chính xác và trực quan.

4. Nguyên nhân chính gây mất điện oan trên lộ đường dây 371-E26.1 là gì?
   Nguyên nhân chủ yếu là do các thiết bị bảo vệ Recloser chưa đồng bộ, cài đặt thông số chưa hợp lý dẫn đến tác động đồng thời và vượt cấp, gây mất điện không mong muốn cho khách hàng.

5. Giải pháp nào được ưu tiên triển khai để nâng cao độ tin cậy lưới điện?
   Ưu tiên thay thế CDPT bằng Recloser hiện đại, đồng bộ hóa cài đặt bảo vệ và phân đoạn lưới điện bằng máy cắt tự động, kết hợp vận hành lưới điện kín để giảm thiểu thời gian và tần suất mất điện.

Kết luận

• Độ tin cậy cung cấp điện của lộ đường dây 371-E26.1 Bắc Kạn hiện còn thấp, ảnh hưởng đến chất lượng dịch vụ và sự hài lòng của khách hàng.
• Các thiết bị bảo vệ chưa đồng bộ và phương thức vận hành lưới điện chưa tối ưu là nguyên nhân chính gây mất điện oan và giảm độ tin cậy.
• Phân đoạn lưới điện bằng máy cắt và vận hành lưới điện kín giúp cải thiện đáng kể các chỉ số SAIFI, SAIDI và CAIDI.
• Ứng dụng phần mềm ETAP trong mô phỏng và đánh giá giải pháp là bước tiến mới, hỗ trợ hiệu quả công tác quản lý vận hành lưới điện.
• Đề xuất các giải pháp kỹ thuật và quản lý cụ thể, với kế hoạch triển khai rõ ràng nhằm nâng cao độ tin cậy cung cấp điện trong thời gian tới.

Luận văn khuyến khích các đơn vị điện lực áp dụng các giải pháp đề xuất và tiếp tục nghiên cứu mở rộng nhằm nâng cao chất lượng cung cấp điện, đáp ứng yêu cầu phát triển kinh tế - xã hội.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ NGUỒN VÀ LƯỚI ĐIỆN TỈNH BẮC KẠN Equation Section 1 1. Các khái niệm cơ bản 1. Lưới điện phân phối Lưới điện phân phối là một bộ phận của hệ thống điện. Trong đó hệ thống bao gồm các nhà máy điện, các trạm biến áp, các đường dây truyền tải và phân phối điện được nối với nhau thành hệ thống.

Hệ thống lưới phân phối làm nhiệm vụ phân phối điện năng từ các trạm trung gian, các trạm khu vực hay thanh cái của nhà máy điện cấp điện cho phụ tải. Nhiệm vụ của lưới phân phối là cấp điện cho phụ tải đảm bảo chất lượng điện năng và độ tin cậy cung cấp điện trong giới hạn cho phép. Tuy nhiên do điều kiện kinh tế và kỹ thuật, độ tin cậy của lưới phân phối cao hay thấp phụ thuộc vào yêu cầu của phụ tải và chất lượng của lưới điện phân phối. Lưới phân phối gồm lưới phân phối trung áp và lưới phân phối hạ áp.

Cấp điện áp thường dùng trong lưới phân phối trung áp là 6, 10, 15, 22 và 35kV. Cấp điện áp thường dùng trong lưới phân phối hạ áp là 380/220V hay 220/110V. Độ tin cậy Ðộ tin cậy là chỉ tiêu then chốt trong sự phát triển kỹ thuật, đặc biệt là khi xuất hiện những hệ thống phức tạp nhằm hoàn thành những chức năng quan trọng trong các lĩnh vực công nghiệp khác nhau. Ðộ tin cậy của phần tử hoặc cả hệ thống được đánh giá một cách định lượng dựa trên hai yếu tố cơ bản: tính làm việc an toàn và tính sữa chữa được.

Ðộ tin cậy của hệ thống điện được hiểu là khả năng của hệ thống đảm bảo việc cung cấp đầy đủ và liên tục điện năng cho các hộ tiêu thụ với chất lượng hợp chuẩn. Ðộ tin cậy của các phần tử là yếu tố quyết định độ tin cậy của hệ thống. Có hai loại phần tử: phần tử không phục hồi và phần tử phục hồi. Trong hệ thống điện thì các phần tử được xem là các phần tử phục hồi.

Với hệ thống nói chung và hệ thống điện nói riêng 4 độ tin cậy được định nghĩa chung có tính chất kinh điển như sau: Độ tin cậy là xác suất làm việc tốt của một thiết bị trong một chu kỳ dưới các điều kiện vận hành đã được thử nghiệm. Ðối với hệ thống điện, độ tin cậy được đánh giá thông qua khả năng cung cấp điện liên tục và đảm bảo chất lượng điện năng. Như vậy độ tin cậy luôn gắn với việc hoàn thành một nhiệm vụ cụ thể trong khoảng thời gian nhất định và trong một hoàn cảnh cụ thể nhất định. Hệ thống điện là hệ thống phục hồi, nên khái niệm về khoảng thời gian xác định không còn mang ý nghĩa bắt buộc vì hệ thống làm việc liên tục.

Do vậy độ tin cậy được đo bởi một đại lượng thích hợp hơn đó là độ sẵn sàng. Độ sẵn sàng (ASAI) là xác suất để hệ thống hay phần tử hoàn thành hoặc sẵn sàng hoàn thành nhiệm vụ trong thời điểm bất kỳ. Ðộ sẵn sàng cũng là xác suất để hệ thống ở trạng thái tốt trong thời điểm bất kỳ và được tính bằng tỉ số giữa thời gian hệ thống ở trạng thái tốt và tổng thời gian hoạt động. Ngược lại với độ sẵn sàng là độ không sẵn sàng, đó là xác suất để hệ thống hay phần tử ở trạng thái hỏng.

Ðối với hệ thống điện, độ sẵn sàng (hay độ tin cậy) hoặc độ không sẵn sàng chưa đủ để đánh giá độ tin cậy trong các bài toán cụ thể, do đó phải sử dụng thêm nhiều chỉ tiêu khác cũng có tính xác suất để đánh giá. Hệ thống điện và các phần tử Hệ thống là tập hợp những phần tử tương tác trong một cấu trúc nhất định nhằm thực hiện một nhiệm vụ xác định, có sự điều khiển thống nhất sự hoạt động cũng như sự phát triển. Trong hệ thống điện các phần tử là máy phát điện, máy biến áp, đường dây… nhiệm vụ của hệ thống điện là sản xuất và truyền tải phân phối điện năng đến các hộ tiêu thụ. Ðiện năng phải đảm bảo các chỉ tiêu chất lượng pháp định như điện áp, tần số, và độ tin cậy hợp lý (độ tin cậy không phải là một chỉ tiêu pháp định, nhưng xu thế phải trở thành một chỉ tiêu pháp định với mức độ hợp lý nào đó).

5 Hệ thống điện phải được phát triển một cách tối ưu và vận hành với hiệu quả kinh tế cao nhất. Về mặt độ tin cậy, hệ thống điện là một hệ phức tạp, thể hiện ở các điểm: - Số lượng các phần tử rất lớn. - Cấu trúc phức tạp. - Rộng lớn trong không gian.

- Phát triển không ngừng theo thời gian. - Hoạt động phức tạp. Vì vậy hệ thống điện thường được quản lý phân cấp, để có thể quản lý, điều khiển phát triển, cũng như vận hành một cách hiệu quả. Hệ thống điện là hệ thống phục hồi, các phần tử của nó có thể bị hỏng sau khi được phục hồi lại đưa vào hoạt động.

Phần tử là một bộ phận tạo thành hệ thống mà trong quá trình nghiên cứu độ tin cậy, nó được xem như là một tổng thể không chia cắt được (ví dụ như linh kiện, thiết bị…) mà độ tin cậy cho trước, hoặc dựa trên những số liệu thống kê. Phần tử ở đây có thể hiểu theo một cách rộng rãi hơn. Bản thân phần tử cũng có thể cấu trúc phức tạp, nếu xét riêng nó là một hệ thống. Ða số phần tử của hệ thống là phần tử phục hồi.

Tính phục hồi của phần tử thể hiện khả năng ngăn ngừa phát triển và loại trừ sự cố như sách lược Bảo quản định kỳ hoặc sữa chữa phục hồi khi sự cố. Tổng quan về nguồn và lưới điện tỉnh Bắc Kạn 1. Khái quát mô hình chỉ huy điều độ tại Công ty Điện lực Bắc Kạn 1. Khái quát chung về Công ty Điện lực Bắc Kạn Công ty Điện lực Bắc Kạn được thành lập từ năm 1997 khi tái thành lập tỉnh Bắc Kạn, là đơn vị thành viên của Tổng Công ty Điện lực miền Bắc, Tập đoàn Điện lực Việt Nam.

6 Tổng số cán bộ công nhân viên: Tính đến 31/12/2021 là 528 người. Khối lượng quản lý vận hành: Tính đến 31/12/2021. Tổng số đường dây các loại: 3.664 km đường dây trung thế; - 1.997 km đường dây hạ thế; - 803 TBA phân phối - Tổng số công tơ: 90.897 chiếc; - 122/122 xã, phường, thị trấn có lưới điện quốc gia, 96,72 % hộ được sử dụng. * Chức năng, nhiệm vụ chủ yếu: - Quản lý vận hành, kinh doanh bán điện năng trên địa bàn tỉnh Bắc Kạn; - Đầu tư, thiết kế xây dựng và cải tạo, sửa chữa đường dây và trạm biến áp đến cấp điện áp 35 kV; - Tư vấn giám sát thi công các công trình đường dây và trạm biến áp đến cấp điện áp 110 kV; - Quản lý vận hành lưới điện đến cấp điện áp 35 kV; - Sửa chữa, thí nghiệm, hiệu chỉnh các thiết bị điện.

* Các loại hình dịch vụ: - Dịch vụ cấp điện mới + Dịch vụ cấp điện mới từ lưới hạ áp; + Dịch vụ cấp điện mới từ lưới trung áp; - Dịch vụ trong quá trình thực hiện hợp đồng mua bán điện + Dịch vụ thay đổi công suất sử dụng điện/thay đổi loại công tơ 01 pha, 03 pha; + Dịch vụ thay đổi vị trí thiết bị đo đếm; 7 + Dịch vụ thay đổi mục đích sử dụng điện; + Dịch vụ thay đổi định mức sử dụng điện; + Dịch vụ thay đổi chủ thể hợp đồng mua bán điện; + Dịch vụ kiểm tra công tơ, thiết bị đo đếm khác; + Dịch vụ chấm dứt hợp đồng mua bán điện; + Dịch vụ gia hạn hợp đồng mua bán điện; + Dịch vụ cấp điện trở lại khi khách hàng đã tạm ngừng sử dụng điện; + Dịch vụ thay đổi thông tin đã đăng ký; + Dịch vụ thay đổi hình thức thanh toán tiền điện; + Dịch vụ báo mất điện. - Các dịch vụ hỗ trợ + Dịch vụ tra cứu thông tin; + Dịch vụ tư vấn sử dụng điện; + Dịch vụ tư vấn xây dựng, bảo trì, bảo dưỡng vận hành; + Dịch vụ giải đáp kiến nghị khách hàng. Thành tích sản xuất kinh doanh, thực hiện các nhiệm vụ chính trị đã đóng góp vào sự nghiệp phát triển kinh tế, xã hội của địa phương. Tập thể CBCNV Công ty Điện lực Bắc Kạn đã được Chủ tịch nước tặng thưởng “Huân chương lao động hạng nhì”.

Được tặng thưởng nhiều Cờ và Bằng khen của Thủ tướng Chính phủ, của các Bộ, Ngành Trung ương và địa phương. Với phương châm “Sự thành công chỉ đạt được khi có sự thoả mãn của khách hàng về sản phẩm và dịch vụ do Công ty Điện lực Bắc Kạn cung cấp”, Công ty Điện lực Bắc Kạn tiếp tục phấn đấu để hoàn thành xuất sắc các chỉ tiêu kinh tế, kỹ thuật và nhiệm vụ chính trị được giao. Khái quát về mô hình tổ chức công tác chỉ huy điều độ tại Công ty Điện lực Bắc 8 Kạn Công tác điều độ lưới điện thực hiện các chức năng, nhiệm vụ được Quy định tại các thông tư gồm Thông tư quy định Quy trình điều độ hệ thống điện Quốc gia ban hành ngày 5/11/2014 kèm theo quyết định số 40/2014/TT - BCT [5]; Thông tư quy định Quy trình xử lý sự cố hệ thống điện quốc gia ban hành ngày 15/09/2014 kèm theo quyết định số 28/2014/TT - BCT [5]; Thông tư quy định Quy trình thao tác hệ thống điện quốc gia ban hành ngày 28/11/2014 kèm theo quyết định số 44/2014/TT - BCT [5]. Với sơ đồ tổ chức: Hình 1.

Sơ đồ tổ chức điều độ hệ thống điện Tại Công ty Điện lực Bắc Kạn, phòng Điều độ thực hiện chức năng chỉ huy điều độ lưới điện thuộc quyền điều khiển, với mô hình tổ chức: Hình 1. Mô hình phòng Điều độ hiện tại Công ty Điện lực Bắc Kạn + Trưởng phòng: 01 người; Phó phòng: 01 người. 9 + Kỹ sư phương thức: 01 người (viết phiếu và duyệt phiếu thao tác, lập phương thức cắt điện, tính toán chỉnh định rơ le bảo vệ lưới điện thuộc quyền điều khiển). + Bộ phận trực điều độ: Đi ca theo chế độ 3 ca - 5 kíp, nhiệm vụ chỉ huy điều độ lưới điện thuộc quyền điều khiển và theo dõi tính toán các chỉ số độ tin cậy lưới điện.

- Tổng số lao động hiện tại phòng Điều độ của Công ty Điện lực Bắc Kạn: 11 người (01 trưởng phòng, 01 phó phòng, 08 điều độ viên, 01 học kèm cặp điều độ viên).
